三相电源的连接

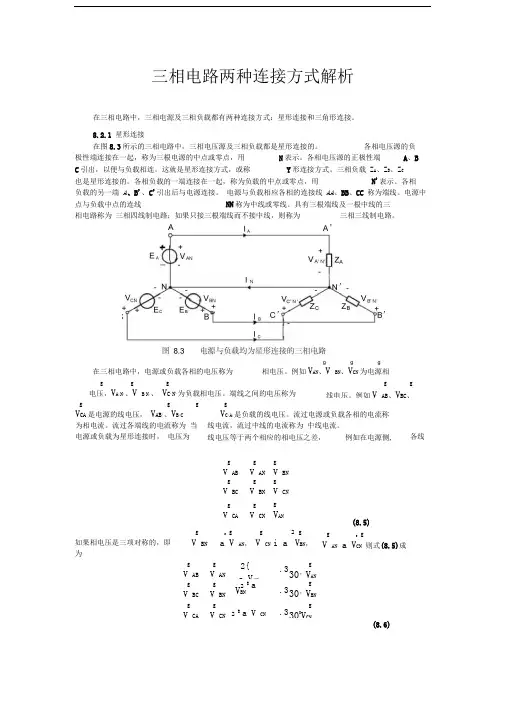

三相电路两种连接方式解析在三相电路中，三相电源及三相负载都有两种连接方式：星形连接和三角形连接。

8.2.1 星形连接在图8.3所示的三相电路中，三相电压源及三相负载都是星形连接的。

各相电压源的负极性端连接在一起，称为三根电源的中点或零点，用N表示。

各相电压源的正极性端A、BC引出，以便与负载相连。

这就是星形连接方式，或称Y形连接方式。

三相负载Z A、Z B、Z C也是星形连接的。

各相负载的一端连接在一起，称为负载的中点或零点，用N'表示。

各相负载的另一端A、B'、C'引出后与电源连接。

电源与负载相应各相的连接线AA、BB、CC 称为端线。

电源中点与负载中点的连线NN称为中线或零线。

具有三根端线及一根中线的三相电路称为三相四线制电路；如果只接三根端线而不接中线，则称为三相三线制电路。

gV ABgV AN2{a V AN.3 g30°V ANgV BCgV BN2 g aV BN.3g30°V BNgV CAgV CN 2 g a V CN.3g30O V CN(8.6)g g电压，V A'N'、V B'N'、gV C'N'为负载相电压。

端线之间的电压称为g g线电压。

例如V AB、V BC、g g gV CA是电源的线电压，V AB'、V B'CgV C'A'是负载的线电压。

流过电源或负载各相的电流称为相电流。

流过各端线的电流称为当电源或负载为星形连接时，电压为线电流，流过中线的电流称为中线电流。

线电压等于两个相应的相电压之差，例如在电源侧, 各线如果相电压是三项对称的，即为gV ABgV ANgV BNgV BCgV BNgV CNgV CAgV CNgV ANgV BN2g ga V AN，V CN2i agV BN，在三相电路中，电源或负载各相的电压称为相电压。

例如V AN、V BN、V CN为电源相(8.5)g2gV AN a V CN则式(8.5)成两种表示方法是一致的。

三相三线接线方法三相三线接线方法是指在三相交流电系统中，使用三根导线进行电路连接的一种方式。

它是工业领域中最常见的电网配置模式之一，也是三相电设备正常运行所必需的。

三相电系统是指由三个相互位移120度的交流电源组成的电力系统。

这个系统的一个重要特点是，通过三相线路传输电能，使电流和功率得以平衡分布，同时还可以实现较大的功率传输。

因此，正确地进行三相三线接线是非常重要的。

三相三线接线通常包括三个主要部分：电源端（发电机、变压器等）、负载端（电动机、灯具等）和连接线路。

电源端通常有三个相位导体，分别代表三个相位的交流电源。

负载端将三个相位的电能转化为有用的功率，实现相应的工作。

连接线路则将电源端和负载端连接在一起，通过导线进行电能传输和连接。

在进行三相三线接线时，首先需要正确地连接电源端。

三个相位导线通常用标识为A、B和C的标志来表示，分别代表三个不同的相位。

根据系统的要求和标准，将电源端的A相连接到负载端的A相，B相连接到B相，C相连接到C相。

这样可以确保在电路传输过程中不会出现相位混乱的情况，保证系统稳定运行。

其次，在连接线路时还需要考虑导线的选择和安装。

应根据系统的功率需求和电线材料的特性，选择合适的导线。

常用的导线材料有铜和铝，它们具有良好的导电性能和耐高温性能。

在安装过程中，导线应牢固地连接在电源端和负载端的接线端子上，保证电能传输的可靠性和安全性。

此外，为了增强系统的稳定性和安全性，还需要考虑一些辅助设备的安装和连接。

例如，可以安装过电压保护器、漏电保护器等装置，以提高系统的过电压保护和安全性能。

总之，三相三线接线方法是一种常见的电网配置方式，广泛应用于工业领域。

正确地进行三相三线接线可以确保电路稳定运行，实现功率传输和能量转换。

在实际工程中，需要严格按照标准和规范进行接线，选择适当的导线和辅助设备，以保证系统的安全和可靠性。

三相电路两种连接方式解析在三相电路中，三相电源及三相负载都有两种连接方式：星形连接和三角形连接。

8.2.1 星形连接在图8.3所示的三相电路中，三相电压源及三相负载都是星形连接的。

各相电压源的负极性端连接在一起，称为三根电源的中点或零点，用N 表示。

各相电压源的正极性端A 、B 、C 引出，以便与负载相连。

这就是星形连接方式，或称Y 形连接方式。

三相负载Z A 、Z B 、Z C 也是星形连接的。

各相负载的一端连接在一起，称为负载的中点或零点，用N ’表示。

各相负载的另一端A ’、B ’、C ’引出后与电源连接。

电源与负载相应各相的连接线AA ’、BB ’、CC ’称为端线。

电源中点与负载中点的连线NN ’称为中线或零线。

具有三根端线及一根中线的三相电路称为三相四线制电路；如果只接三根端线而不接中线，则称为三相三线制电路。

’图8.3 电源与负载均为星形连接的三相电路在三相电路中，电源或负载各相的电压称为相电压。

例如AN V A 、BN V A 、CN V A为电源相电压，''A N V A 、''B N V A 、''C N V A 为负载相电压。

端线之间的电压称为线电压。

例如AB V A、BC V A 、CA V A 是电源的线电压，''A B V A 、''B C V A 、''C A V A是负载的线电压。

流过电源或负载各相的电流称为相电流。

流过各端线的电流称为线电流，流过中线的电流称为中线电流。

当电源或负载为星形连接时，线电压等于两个相应的相电压之差，例如在电源侧，各线电压为AB AN BN BC BN CN CA CN AN V V V V V V V V V ⎫=-⎪⎪=-⎬⎪=-⎪⎭A A AA A A A A A(8.5)如果相电压是三项对称的，即2BN AN V a V =AA，2CNBN V a V=AA，2AN CN V a V =AA则式(8.5)成为222303030AB AN AN AN BC BN BN BN CA CN CN CN V V a V V V V a V V V V a V V ⎫=-=⎪⎪=-=⎬⎪=-=⎪⎭A A A AA A A AA A A A(8.6)线电压与相电压的相量图如图8.4a 或图8.4b 所示。

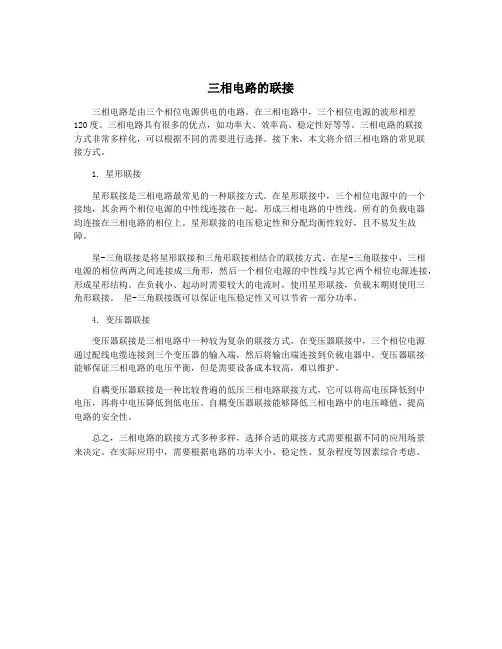

三相电路的联接三相电路是由三个相位电源供电的电路。

在三相电路中，三个相位电源的波形相差120度。

三相电路具有很多的优点，如功率大、效率高、稳定性好等等。

三相电路的联接方式非常多样化，可以根据不同的需要进行选择。

接下来，本文将介绍三相电路的常见联接方式。

1. 星形联接星形联接是三相电路最常见的一种联接方式。

在星形联接中，三个相位电源中的一个接地，其余两个相位电源的中性线连接在一起，形成三相电路的中性线。

所有的负载电器均连接在三相电路的相位上。

星形联接的电压稳定性和分配均衡性较好，且不易发生故障。

星-三角联接是将星形联接和三角形联接相结合的联接方式。

在星-三角联接中，三相电源的相位两两之间连接成三角形，然后一个相位电源的中性线与其它两个相位电源连接，形成星形结构。

在负载小、起动时需要较大的电流时，使用星形联接，负载末期则使用三角形联接。

星-三角联接既可以保证电压稳定性又可以节省一部分功率。

4. 变压器联接变压器联接是三相电路中一种较为复杂的联接方式。

在变压器联接中，三个相位电源通过配线电缆连接到三个变压器的输入端，然后将输出端连接到负载电器中。

变压器联接能够保证三相电路的电压平衡，但是需要设备成本较高，难以维护。

自耦变压器联接是一种比较普遍的低压三相电路联接方式，它可以将高电压降低到中电压，再将中电压降低到低电压。

自耦变压器联接能够降低三相电路中的电压峰值，提高电路的安全性。

总之，三相电路的联接方式多种多样，选择合适的联接方式需要根据不同的应用场景来决定。

在实际应用中，需要根据电路的功率大小、稳定性、复杂程度等因素综合考虑。

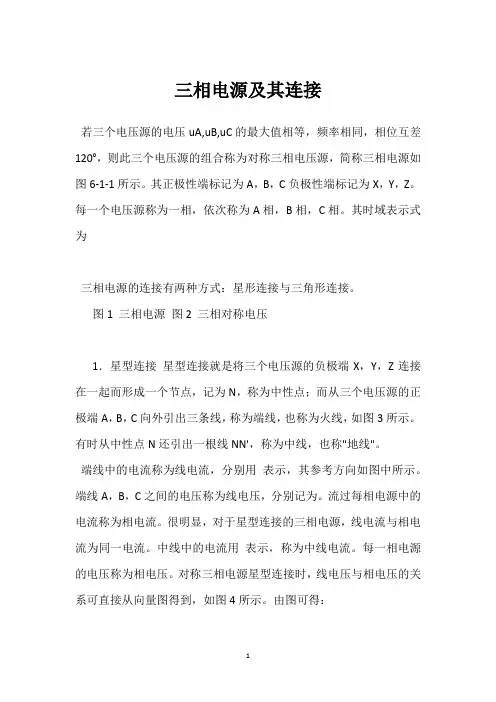

三相电源及其连接若三个电压源的电压uA,uB,uC的最大值相等，频率相同，相位互差120°，则此三个电压源的组合称为对称三相电压源，简称三相电源如图6-1-1所示。

其正极性端标记为A，B，C负极性端标记为X，Y，Z。

每一个电压源称为一相，依次称为A相，B相，C相。

其时域表示式为三相电源的连接有两种方式：星形连接与三角形连接。

图1 三相电源图2 三相对称电压1．星型连接星型连接就是将三个电压源的负极端X，Y，Z连接在一起而形成一个节点，记为N，称为中性点；而从三个电压源的正极端A，B，C向外引出三条线，称为端线，也称为火线，如图3所示。

有时从中性点N还引出一根线NN'，称为中线，也称"地线"。

端线中的电流称为线电流，分别用表示，其参考方向如图中所示。

端线A，B，C之间的电压称为线电压，分别记为。

流过每相电源中的电流称为相电流。

很明显，对于星型连接的三相电源，线电流与相电流为同一电流。

中线中的电流用表示，称为中线电流。

每一相电源的电压称为相电压。

对称三相电源星型连接时，线电压与相电压的关系可直接从向量图得到，如图4所示。

由图可得：图3 三相电源星型连接图4 对称星型电源线，相电压的关系可见三个线电压也是对称的，其有效值为相电压有效值的倍，即，其相位分别超迁响应相电压30°。

星型连接的三相电源，其优点是中点可以接地，因而可以同时给出两种电压-线电压和相电压。

2、三角形连接将对称三相电压源的X与B连接在一起，Y与C 连接在一起，Z与A连接在一起，再从A，B，C三端向外引出三条端线，即构成三相电源的三角形连接，如图5所示。

明显，三角形连接时，其线电压与相电压为同一电压，即有但线电流不等于相电流，即。

图5 三相电源三角形连接。

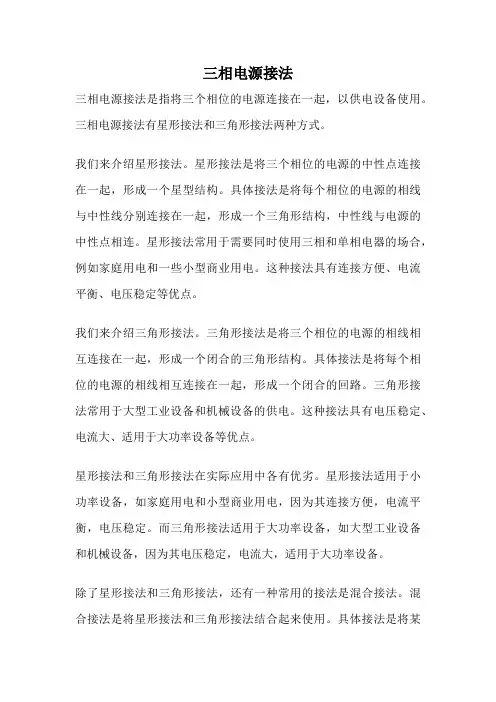

三相电源接法三相电源接法是指将三个相位的电源连接在一起，以供电设备使用。

三相电源接法有星形接法和三角形接法两种方式。

我们来介绍星形接法。

星形接法是将三个相位的电源的中性点连接在一起，形成一个星型结构。

具体接法是将每个相位的电源的相线与中性线分别连接在一起，形成一个三角形结构，中性线与电源的中性点相连。

星形接法常用于需要同时使用三相和单相电器的场合，例如家庭用电和一些小型商业用电。

这种接法具有连接方便、电流平衡、电压稳定等优点。

我们来介绍三角形接法。

三角形接法是将三个相位的电源的相线相互连接在一起，形成一个闭合的三角形结构。

具体接法是将每个相位的电源的相线相互连接在一起，形成一个闭合的回路。

三角形接法常用于大型工业设备和机械设备的供电。

这种接法具有电压稳定、电流大、适用于大功率设备等优点。

星形接法和三角形接法在实际应用中各有优劣。

星形接法适用于小功率设备，如家庭用电和小型商业用电，因为其连接方便，电流平衡，电压稳定。

而三角形接法适用于大功率设备，如大型工业设备和机械设备，因为其电压稳定，电流大，适用于大功率设备。

除了星形接法和三角形接法，还有一种常用的接法是混合接法。

混合接法是将星形接法和三角形接法结合起来使用。

具体接法是将某些电器设备采用星形接法，某些电器设备采用三角形接法，来满足不同设备对电源的需求。

混合接法在实际应用中可以更灵活地满足不同设备的需求。

总结起来，三相电源接法有星形接法、三角形接法和混合接法三种常见方式。

不同的接法适用于不同的场合和设备。

星形接法适用于小功率设备，连接方便，电流平衡，电压稳定；三角形接法适用于大功率设备，电压稳定，电流大；混合接法可以灵活地满足不同设备的需求。

在实际应用中，需要根据设备的功率和需求选择合适的接法，以确保供电的稳定和安全。

通过合理的三相电源接法，可以有效地提供稳定可靠的电源供应。

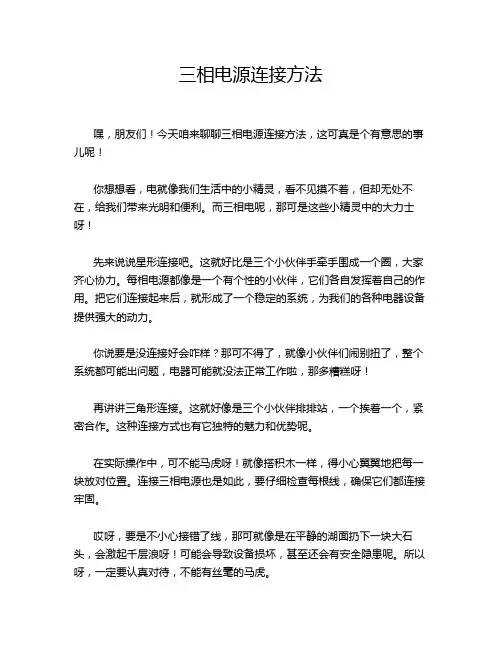

三相电源连接方法嘿，朋友们！今天咱来聊聊三相电源连接方法，这可真是个有意思的事儿呢！你想想看，电就像我们生活中的小精灵，看不见摸不着，但却无处不在，给我们带来光明和便利。

而三相电呢，那可是这些小精灵中的大力士呀！先来说说星形连接吧。

这就好比是三个小伙伴手牵手围成一个圈，大家齐心协力。

每相电源都像是一个有个性的小伙伴，它们各自发挥着自己的作用。

把它们连接起来后，就形成了一个稳定的系统，为我们的各种电器设备提供强大的动力。

你说要是没连接好会咋样？那可不得了，就像小伙伴们闹别扭了，整个系统都可能出问题，电器可能就没法正常工作啦，那多糟糕呀！再讲讲三角形连接。

这就好像是三个小伙伴排排站，一个挨着一个，紧密合作。

这种连接方式也有它独特的魅力和优势呢。

在实际操作中，可不能马虎呀！就像搭积木一样，得小心翼翼地把每一块放对位置。

连接三相电源也是如此，要仔细检查每根线，确保它们都连接牢固。

哎呀，要是不小心接错了线，那可就像是在平静的湖面扔下一块大石头，会激起千层浪呀！可能会导致设备损坏，甚至还会有安全隐患呢。

所以呀，一定要认真对待，不能有丝毫的马虎。

而且，不同的场合需要选择不同的连接方式哦。

就像我们穿衣服一样，不同的场合要穿不同风格的衣服。

比如在一些大型工厂里，三相电源的连接就非常关键，得根据具体的需求和设备来选择合适的连接方法。

我记得有一次，我看到一个电工师傅在连接三相电源，他那专注的神情，就好像在雕琢一件艺术品。

每一个步骤都那么精细，每一个动作都那么准确。

我当时就在想，这就是专业呀！总之呢，三相电源连接方法可真是一门大学问。

我们要像对待宝贝一样对待它，认真学习，掌握技巧。

这样才能让这些电精灵们乖乖地为我们服务，让我们的生活更加便捷和美好。

所以呀，大家可别小瞧了这看似简单的三相电源连接哦！它可是我们现代生活不可或缺的一部分呢！。

三相电源的三角形连接
三相电源的三角形连接就是把三相电源的始、末端依次相接，由三个连接点引出三条相线就形成三相电源的三角形连接，如图（a）所示。

由图可以看出线电压就是相应的相电压，即
三相电源作三角形连接时，要注意接法的正确性，当三相电源连接正确时，据KVL，有
若一相电源的始、末端接反（如A相接反），此时回路电压的相量关系为
是一相电源电压的两倍，相量图如图 (c)所示，即两倍的电源电压作用于三相闭合回路，而三相电源的内阻抗又很小，因此在回路中会产
生很大的环流，以至烧坏电源。

当三相发电机的绕组采用三角形连接，发电机空载运行时，只要三相电压存在一点偏差，三相电压相量和不为0，发电机绕组有环流；接入负载时，如果负载存在一点不平衡，发电机回路三相电压不对称会更加严重，发电机绕组环流会进一步加大，存在损坏发电机绕组的风险，所以发电机不允许采用三角形连接。
