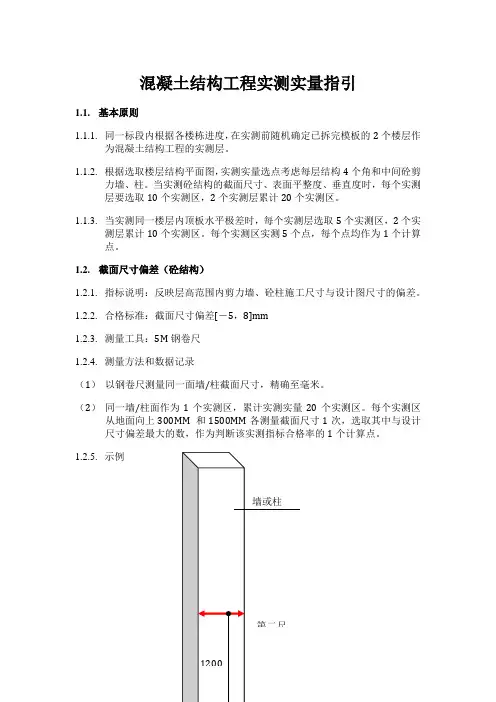

混凝土结构工程实测实量指引

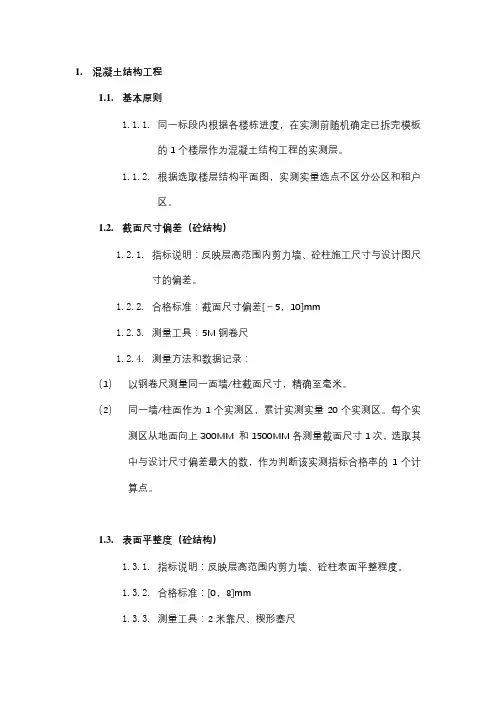

混凝土结构工程实测实量指引1.1.基本原则1.1.1.同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。

1.1.2.根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。

当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测区，2个实测层累计20个实测区。

1.1.3.当实测同一楼层内顶板水平极差时，每个实测层选取5个实测区，2个实测层累计10个实测区。

每个实测区实测5个点，每个点均作为1个计算点。

1.2.截面尺寸偏差（砼结构）1.2.1.指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。

1.2.2.合格标准：截面尺寸偏差[－5，8]mm1.2.3.测量工具：5M钢卷尺1.2.4.测量方法和数据记录（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。

（2）同一墙/柱面作为1个实测区，累计实测实量20个实测区。

每个实测区从地面向上300MM 和1500MM各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。

1.2.5.示例12001.3.表面平整度（砼结构）1.3.1.指标说明：反映层高范围内剪力墙、砼柱表面平整程度。

1.3.2.合格标准：[0，8]mm1.3.3.测量工具：2米靠尺、楔形塞尺1.3.4.测量方法和数据记录：（1）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。

累计实测实量20个实测区。

（2）当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。

按45度角斜放靠尺，累计测2次表面平整度。

跨洞口部位必测。

这2个实测值分别作为该指标合格率的2个计算点。

（3）当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。

跨洞口部位必测。

这3个实测值分别作为判断该指标合格率的3个计算点。

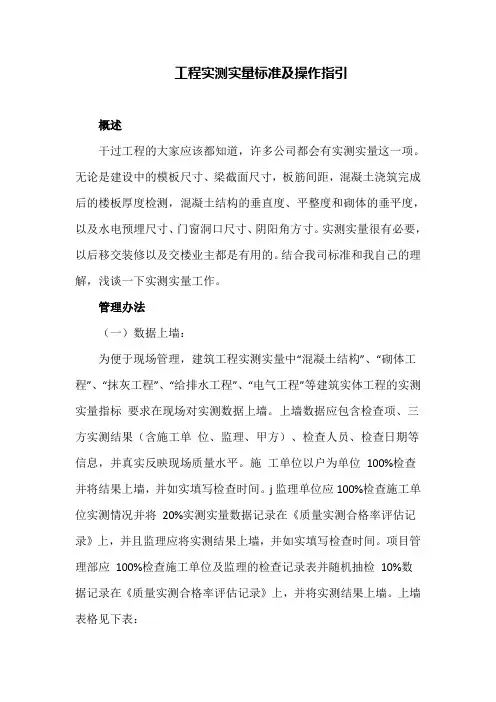

工程实测实量标准及操作指引
概述
干过工程的大家应该都知道，许多公司都会有实测实量这一项。

无论是建设中的模板尺寸、梁截面尺寸，板筋间距，混凝土浇筑完成后的楼板厚度检测，混凝土结构的垂直度、平整度和砌体的垂平度，以及水电预埋尺寸、门窗洞口尺寸、阴阳角方寸。

实测实量很有必要，以后移交装修以及交楼业主都是有用的。

结合我司标准和我自己的理解，浅谈一下实测实量工作。

管理办法
（一）数据上墙：
为便于现场管理，建筑工程实测实量中“混凝土结构”、“砌体工程”、“抹灰工程”、“给排水工程”、“电气工程”等建筑实体工程的实测实量指标要求在现场对实测数据上墙。

上墙数据应包含检查项、三方实测结果（含施工单位、监理、甲方）、检查人员、检查日期等信息，并真实反映现场质量水平。

施工单位以户为单位100%检查并将结果上墙，并如实填写检查时间。

j监理单位应100%检查施工单位实测情况并将20%实测实量数据记录在《质量实测合格率评估记录》上，并且监理应将实测结果上墙，并如实填写检查时间。

项目管理部应100%检查施工单位及监理的检查记录表并随机抽检10%数
据记录在《质量实测合格率评估记录》上，并将实测结果上墙。

上墙表格见下表：
表1 适用于混凝土工程、砌体工程、抹灰工程，表样尺寸为16.0cm×10.0cm（宽×高）。

表2适用于给排水工程、电气工程表样尺寸16cm×11.6cm（宽×高）
（二）施工单位及监理应在下表规定时间内完成现场实测实量工作。

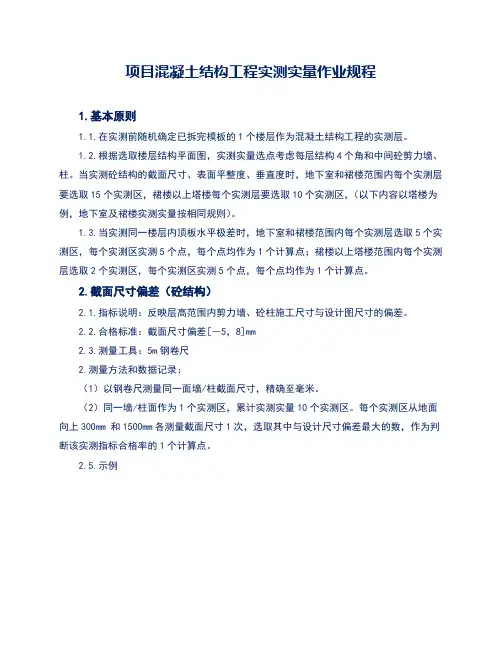

项目混凝土结构工程实测实量作业规程1.基本原则1.1.在实测前随机确定已拆完模板的1个楼层作为混凝土结构工程的实测层。

1.2.根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。

当实测砼结构的截面尺寸、表面平整度、垂直度时，地下室和裙楼范围内每个实测层要选取15个实测区，裙楼以上塔楼每个实测层要选取10个实测区，（以下内容以塔楼为例，地下室及裙楼实测实量按相同规则）。

1.3.当实测同一楼层内顶板水平极差时，地下室和裙楼范围内每个实测层选取5个实测区，每个实测区实测5个点，每个点均作为1个计算点；裙楼以上塔楼范围内每个实测层选取2个实测区，每个实测区实测5个点，每个点均作为1个计算点。

2.截面尺寸偏差（砼结构）2.1.指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。

2.2.合格标准：截面尺寸偏差[－5，8]mm2.3.测量工具：5m钢卷尺2.测量方法和数据记录：（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。

（2）同一墙/柱面作为1个实测区，累计实测实量10个实测区。

每个实测区从地面向上300mm 和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。

2.5.示例3.表面平整度（砼结构）3.1.指标说明：反映层高范围内剪力墙、砼柱表面平整程度。

3.2.合格标准：[0，8]mm3.3.测量工具：2米靠尺、楔形塞尺3.测量方法和数据记录：（1）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。

累计实测实量10个实测区。

（2）当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。

按45度角斜放靠尺，累计测2次表面平整度。

跨洞口部位必测。

这2个实测值分别作为该指标合格率的2个计算点。

（3）当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。

GC-114混凝土结构工程实测实量操作标准1.1.1.1.基本原则（砼结构）1）各楼层结构拆模完成5天内应楼层清理完毕，楼层清理完毕2天内应放线完成，并在放线后2天内应完成实测实量，将实测数据记录、归档。

2）根据楼层结构平面图，每项实测项目，每个实测层所有实测区全测。

2.施工控制线设置（砼结构）1）指标说明：反映砌筑、抹灰、装修尺寸前期控制的偏差。

2）合格标准：每面砌体正手墙要求设置砌筑控制线（对剪力墙则为抹灰控制线）、水平标高控制线。

3）测量工具：5m钢卷尺。

4）测量方法和数据记录：a) 每一面墙、每一个卫生间、每一个厨房各作为一个实测区，测量部位选择正手墙面。

b) 测量方法：采用目测、尺量方法，检查同一个实测区是否设置二线，其尺寸是否符合设计要求。

c) 数据记录：每一实测区未设置二线，则该实测点不合格。

不合格点均按“1”记录，合格点均按“0”记录。

5）示例（1套房、14个实测区）：3.轴线偏差控制（砼结构）1）指标说明：反映现场轴线控制措施是否合理，现场放线是否满足精度要求。

2）合格标准：a) 轴线竖向投测：总高H（m）H ≤ 30，允许偏差 5(mm)；30 ＜H ≤ 60，允许偏差10(mm)；60 ＜H ≤ 90 ，允许偏差15(mm)；90 ＜H ≤120允许偏差20(mm)；120 ＜H ≤150，允许偏差25(mm)。

b) 施工层放线精度：承重墙、梁、柱边线精度允许偏差±3(mm)。

c) 每层放线孔不能少于2个。

3）测量工具：激光铅直仪（经纬仪）、卷尺。

4）测量方法和数据记录：a) 每栋楼为一个测区。

每层不少于2个放线孔。

每层轴线竖向偏差实测值及施工层放线偏差各实测2个实测值，各作为一个计算点。

b) 轴线竖向投测：施工层主轴线和基准点之间的偏差值不满足标准要求或楼层少于2个放线孔，则此测点为不合格。

c) 施工层放线精度：主轴线和施工层控制线（承重墙、柱边线）之间的距离与设计值进行比较是否符合标准要求。

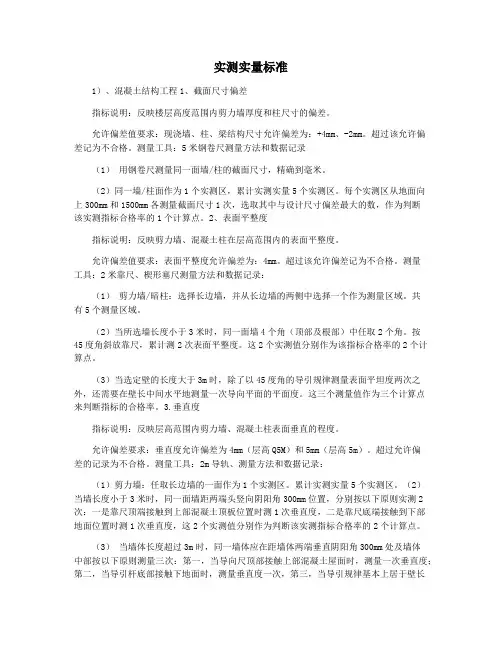

实测实量标准1）、混凝土结构工程1、截面尺寸偏差指标说明：反映楼层高度范围内剪力墙厚度和柱尺寸的偏差。

允许偏差值要求：现浇墙、柱、梁结构尺寸允许偏差为：+4mm、-2mm。

超过该允许偏差记为不合格。

测量工具：5米钢卷尺测量方法和数据记录（1）用钢卷尺测量同一面墙/柱的截面尺寸，精确到毫米。

（2）同一墙/柱面作为1个实测区，累计实测实量5个实测区。

每个实测区从地面向上300mm和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。

2、表面平整度指标说明：反映剪力墙、混凝土柱在层高范围内的表面平整度。

允许偏差值要求：表面平整度允许偏差为：4mm。

超过该允许偏差记为不合格。

测量工具：2米靠尺、楔形塞尺测量方法和数据记录：（1）剪力墙/暗柱：选择长边墙，并从长边墙的两侧中选择一个作为测量区域。

共有5个测量区域。

（2）当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中任取2个角。

按45度角斜放靠尺，累计测2次表面平整度。

这2个实测值分别作为该指标合格率的2个计算点。

（3）当选定壁的长度大于3m时，除了以45度角的导引规律测量表面平坦度两次之外，还需要在壁长中间水平地测量一次导向平面的平面度。

这三个测量值作为三个计算点来判断指标的合格率。

3.垂直度指标说明：反映层高范围内剪力墙、混凝土柱表面垂直的程度。

允许偏差要求：垂直度允许偏差为4mm（层高Q5M）和5mm（层高5m）。

超过允许偏差的记录为不合格。

测量工具：2m导轨、测量方法和数据记录：（1）剪力墙：任取长边墙的一面作为1个实测区。

累计实测实量5个实测区。

（2）当墙长度小于3米时，同一面墙距两端头竖向阴阳角300mm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部混凝土顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，这2个实测值分别作为判断该实测指标合格率的2个计算点。

（3）当墙体长度超过3m时，同一墙体应在距墙体两端垂直阴阳角300mm处及墙体中部按以下原则测量三次：第一，当导向尺顶部接触上部混凝土屋面时，测量一次垂直度；第二，当导引杆底部接触下地面时，测量垂直度一次，第三，当导引规律基本上居于壁长中部的高度方向上时，测量垂直度一次。

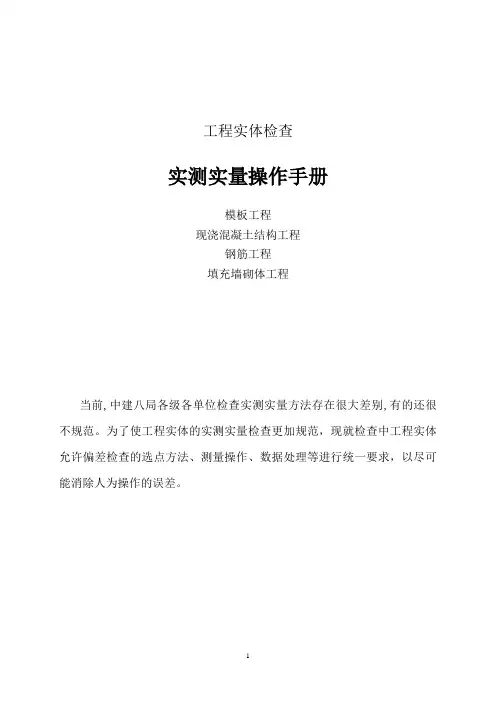

工程实体检查实测实量操作手册模板工程现浇混凝土结构工程钢筋工程填充墙砌体工程当前,中建八局各级各单位检查实测实量方法存在很大差别,有的还很不规范。

为了使工程实体的实测实量检查更加规范，现就检查中工程实体允许偏差检查的选点方法、测量操作、数据处理等进行统一要求，以尽可能消除人为操作的误差。

一、相关标准GB50204-2002 《混凝土结构工程施工质量验收规范》GB50203-2002 《砌体工程施工质量验收规范》GB50300-2013 《建筑工程施工质量验收统一标准》JGJ107 《钢筋机械连接技术规程》GB1499 .1（圆钢）、GB1499.2（热轧带肋）钢筋混凝土用钢国家标准二、实测点选点及测量操作（一）实测点选点1.随机原则：以单位工程为检查单元，在事前随机抽取有代表性的检查点，检查点位置应分散，结合工程施工进度，预先在不同楼层，抽取有代表性的部位，包含楼梯间、卫生间、普通房间、走道、不同构件（墙板、楼板、楼梯板、柱、梁等）。

2.可追溯原则：对实测实量的各工程的具体楼栋号、房号做好书面记录。

3.即时原则：实测主要目的是为了反映当前施工过程质量现状，以对后续施工进行及时纠偏，因此要求针对在施工程进行全面实测。

（二）实测实量检查记录方法1.现场实测实量时，每个单位工程填写《实测实量检查记录表》，一个测量点位有几个实测结果值时，选取偏差较大的值作为该点的实测结果进行记录。

2.每个单位工程填写《实测实量结果统计表》。

3.检查人对项目部的实测实量工作进行检查，并填写《对项目部实测实量工作检查记录表》。

三、实测实量内容及方法（一）现浇结构模板安装工程现场测量已安装好的模板，内立面模板选取一个墙面为一个检查点，平面模板选取一个纵横轴线为一个检查点，外墙模板可选择5m长度范围作为一个检查点。

现场选取墙、板、柱等有代表性的检查点各不少于3处，模板检查点应包括有预留孔洞和预埋件的部位。

1.垂直度：每个检查点测墙面两端或柱子相邻两面，记录较大的偏差值。

工程质量实测实量操作指引第一条总则1.目的1.1．作为质量管理制度的组成部分，引导项目严格执行国家规范、强制性规定，进行常态化管理、过程管控，确保实体质量和安全。

1.2．规范产品质量实测过程的程序、取样方法、测量操作、数据处理等具体步骤和要求。

1.3．提供产品质量实测的操作方法，尽可能消除人为操作引起的偏差。

1.4．通过建立产品实体质量实测实量体系并系统实施的方式，客观真实反映项目各阶段的工程质量水平，促进实体质量的过程管控、实时改进和持续提高，进而达到实体质量逐步提高的目标。

2.适用范围2.1.所有在建工程（自结构±0.00至交付完成）项目，包括住宅项目与商铺项目（含自持商业）。

2.2.各项目应根据本指引督促施工单位、监理单位，在施工工程管控建立实测实量管控制度，加强过程管控，并建立数据可视化。

数据可视化设置在每栋楼安全通道两侧明显处，并随施工进度同步更新。

3.取样原则3.1.随机原则：3.1.1、受检项目接到巡检通知后，提前一天汇总日前形象进度，形象进度须与现场进度保持一致。

一旦发现谎报、假报等，项目质量检查综合得分*0.9。

3.1.2、巡检组达到项目后，项目工程部工程经理组织召开巡检前会议。

由巡检组组长，根据项目填报的形象进度随机抽取楼栋、楼层、房间、测点等。

3.1.3、若当月无施工进度时，从上月度巡检未抽中的楼栋、楼层进行随机抽取。

3.1.4、楼栋抽取确认后，由项目部、监理单位、施工单位和专业分包单位等相关单位，提供受检楼栋施工图纸、过程管控资料、主要建筑材料检测报告等。

3.1.5、原则上检查范围分布如下：集团和城市公司随机抽查，项目部抽查50%，监理单位和施工总承包单位100%检查。

3.2.可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。

3.3 完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。

3.4 效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。
