机房接地是什么?机房接地原理及使用方法?一、机房接地是什么机房接地定义,即把电路中的某一点或某一金属壳体用导线与大地连在一起,形成电气通路。
目的是让电流易于流到大地,因此电阻是越小越好。
为什么采用接地系统:1、保护设备和人身的安全。
2、保证计算机系统稳定的运行。
为了保证计算机系统安全、可靠、稳定的运行,保证设备人身的安全,针对不同的计算机系统要求,应设计适当形式的接地系统。
二、机房接地原理计算机站接地分类:1、计算机系统直流地2、交流工作地3、安全保护地4、防雷保护地接地阻值及相互关系1、交流工作地R不大于4欧姆2、安全保护地R不大于4欧姆3、防雷保护地R不大于10欧姆、4、计算机直流地电阻的大小、接法以及诸地之间的关系,应依据不同的计算机系统而定,一般要求R不大于4欧姆。
计算机系统的交流地1、机房设备:除了计算机用直流电外,还有计算机外设、变压器、电动机、空调等使用220/380V。
2、定义:中性点接地,把使用交流电设备做二次接地或与经特殊设备与大地做金属连接。
交流工作地的作用1、确保人身安全2、保障设备安全3、限制各火线对地电压不超过250V,减轻高压窜入低压电路的危险三、机房接电使用方法实现交流工作地措施1、分类:A:计算机系统内交流设备(外设)其特点用绝缘导线串联起来接到配电柜的中性线上,然后用接地母线接地。
实现计算机交流地措施B:计算机机房以外的为计算机系统配置的交流设备(空调中的压缩机、风机、加湿器,电动机中的稳压、变压的中性点,应各自独立的按电器规范的规定接地)计算机系统安全保护地概述:当机房内各类电气设备的绝缘损坏时,将会对设备和操作、维修人员的安全构成威胁,为了防止危险,所以将机房内所有设备的外壳及有金属外壳的设备的机体与大地之间做良好连接。
安全保护地的作用1、在绝缘被击穿时保护设备和人身的安全2、屏蔽作用,可以防雷击、静电、EMI计算机安全保护地措施1、计算机机房内的设备:将所有机柜的外壳,用绝缘导线串联起来,再用接地母线与大地相连。

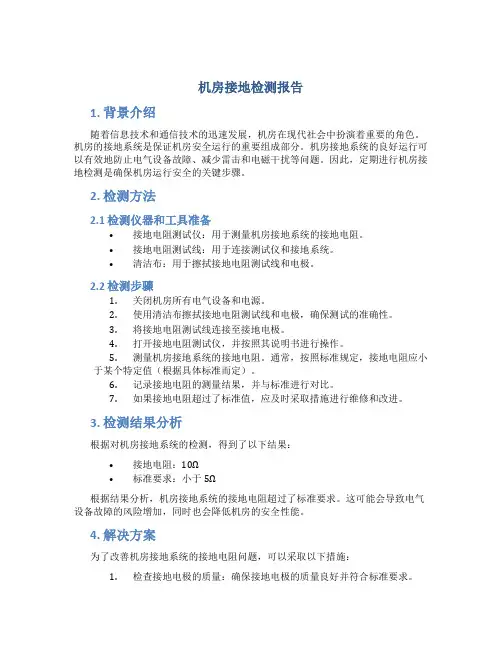

机房接地检测报告1. 背景介绍随着信息技术和通信技术的迅速发展,机房在现代社会中扮演着重要的角色。
机房的接地系统是保证机房安全运行的重要组成部分。
机房接地系统的良好运行可以有效地防止电气设备故障、减少雷击和电磁干扰等问题。
因此,定期进行机房接地检测是确保机房运行安全的关键步骤。
2. 检测方法2.1 检测仪器和工具准备•接地电阻测试仪:用于测量机房接地系统的接地电阻。
•接地电阻测试线:用于连接测试仪和接地系统。
•清洁布:用于擦拭接地电阻测试线和电极。
2.2 检测步骤1.关闭机房所有电气设备和电源。
2.使用清洁布擦拭接地电阻测试线和电极,确保测试的准确性。
3.将接地电阻测试线连接至接地电极。
4.打开接地电阻测试仪,并按照其说明书进行操作。
5.测量机房接地系统的接地电阻。
通常,按照标准规定,接地电阻应小于某个特定值(根据具体标准而定)。
6.记录接地电阻的测量结果,并与标准进行对比。
7.如果接地电阻超过了标准值,应及时采取措施进行维修和改进。
3. 检测结果分析根据对机房接地系统的检测,得到了以下结果:•接地电阻:10Ω•标准要求:小于5Ω根据结果分析,机房接地系统的接地电阻超过了标准要求。
这可能会导致电气设备故障的风险增加,同时也会降低机房的安全性能。
4. 解决方案为了改善机房接地系统的接地电阻问题,可以采取以下措施:1.检查接地电极的质量:确保接地电极的质量良好并符合标准要求。
2.清洁接地电极:定期清洁接地电极,去除表面的污垢和氧化物,以提高接地效果。
3.增加接地电极数量:根据具体情况,可以增加接地电极的数量,以降低接地电阻。
4.定期检测和维护:建立定期检测和维护机制,确保机房接地系统的正常运行。
5. 结论通过对机房接地系统的检测,我们发现接地电阻超过了标准要求。
为了确保机房的安全运行,我们建议采取上述解决方案,并定期进行接地检测,以保证机房接地系统的良好运行。
只有这样,我们才能保证机房的电气设备安全,减少潜在的故障风险,并提高机房的整体安全性能。
数据机房接地标准随着信息技术的不断发展,数据机房已成为各行业不可或缺的重要组成部分。
为了保证数据机房的稳定运行,机房接地系统是至关重要的环节。
本文将详细介绍数据机房接地系统的标准,包括接地方式、接地材料、接地施工等方面的要求。
一、接地方式1. 单点接地单点接地是一种将所有接地线汇聚到一个点上的接地方式。
这种接地方式适用于机房内设备数量较少、设备间连接线路较简单的场景。
单点接地能够有效地减少接地线的长度和复杂性,降低对地电阻的影响,提高设备的电磁兼容性。
2. 多点接地多点接地是指将多个设备的接地线连接到同一个接地排上,每个设备都与接地排直接相连。
这种接地方式适用于机房内设备数量较多、设备间连接线路较复杂的场景。
多点接地能够降低接地线的长度和复杂性,提高设备的电磁兼容性。
但是,多点接地需要注意避免地线之间的相互干扰。
二、接地材料1. 铜排铜排是一种常用的接地材料,具有优良的导电性能和耐腐蚀性。
在选择铜排时,应根据设备的接地要求选择合适的规格和长度。
铜排在安装时需要采取防腐措施,如镀锌、喷塑等。
2. 导线导线是连接设备与铜排之间的桥梁,要求具备优良的导电性能和机械强度。
在选择导线时,应根据设备的接地要求选择合适的线径和材质。
导线在安装时需要采取防震、防火、防水等措施。
三、接地施工1. 施工前准备在施工前,需要做好以下准备工作:(1)设计接地图纸,明确设备的接地要求和施工方法;(2)准备施工工具和材料,如电锤、电钻、切割机、扳手、螺丝刀、铜排、导线等;(3)检查接地材料的质量和规格是否符合要求。
2. 施工步骤在施工过程中,需要按照以下步骤进行:(1)根据设计图纸确定接地点的位置和数量,用电锤或电钻在地板或墙壁上打孔;(2)将铜排或导线连接到设备上,注意连接牢固、接触良好;(3)将铜排或导线连接到同一个接地排上,注意连接牢固、接触良好;(4)检查接地系统是否连接良好,测试设备的接地电阻值是否符合要求。
四、注意事项1. 在施工过程中,应注意保护好设备的接口和连接线路,避免损坏或污染;2. 在安装铜排或导线时,应注意连接牢固、接触良好,避免出现松动或接触不良的情况;3. 在测试设备的接地电阻值时,应注意测试方法正确、仪器准确可靠;4. 在使用过程中,应注意定期检查和维护接地系统,及时发现并解决潜在问题。
机房如何接地线2008-12-08 13:31计算机房如何接地线在我们安装计算机机房及大型设备时,要求必须有单独的地线。
如果地线做的不好很可能出现一些莫名其妙的故障,严重时可能损坏设备。
什么是地线,如何安装地线,机房内部接地的要求是什么,下面就以上三方面谈一谈。
什么是地线,在设计计算机机房时要求有三条地线:防雷地线、保护地线、直流逻辑地线。
防雷地线一般使用建筑物的防雷地线。
在高落雷区要构筑单独的避雷铁塔。
保护地线一般指零线:我国现在电力系统一般采用三相四线制供电,也就是进户线有三根火线(相线)一根零线。
零线在变压器中性点接地。
机房内配电箱外壳以及空调、新风机外壳和零线相接作为保护地线。
计算机外壳不要和零线相接。
机房和大型设备安装时一般要求的地线指得是直流逻辑地线。
如何安装地线,地线安装时要求接地面积不能小于1M2。
接地点距离建筑物大于1M。
根据地质情况决定接地体所使用的物质。
使用面积为1M2厚度为3mm以上的铜板最好,如为减少造价或找不到铜板,可以使用直径1.5英寸、长2.5M的镀锌铁管代替。
埋在距地面60cm以下。
引出线使用不小于10mm2的铜线。
作好引出线与接地体焊接处的防腐。
在每个接地体处放一些木炭和工业盐。
用摇表测量接地电阻小于4欧姆,掩埋好就可以了。
如果接地电阻达不到要求可以使用2个、3个、4个接地体。
每两个接地体距离为3M。
3个接地体应接成三角形,4个接地体接成双三角形。
机房内部接地的要求是什么,机房内部设备要求并联接地。
如果设备较少,就采用星形接地:每一个设备的地线单独与地线的引入端接在一起。
如果设备较多可以做一个矩阵和地线引入端连接。
设备接到矩阵的每一点都可以。
测量零地电压达到要求就可以了。
需要注意的是:零线绝对不能和地线接到一起~机房地线引入线和地线引出线间一定要有连接点,要求每年都要检查接地电阻远离雷击如何建设网络机房接地系统2010-03-22 11:15目前,随着计算机和网络通信技术的高速发展,计算机网络系统对雷击的防护要求越来越高。
机房防雷接地系统介绍机房防雷接地系统是为了保护机房内的设备免受雷击和电磁干扰的影响,同时确保电流能够有效地通过接地系统释放。
以下是机房防雷接地系统的一般介绍:1.接地网:机房防雷接地系统的核心是接地网。
接地网是一种通过埋设导体或接地电极将电流引入地下,确保电流能够有效地散去的系统。
接地网的设计需要考虑机房的尺寸、设备类型以及周围环境。
2.接地电极:接地电极是接地系统的组成部分之一,通常埋设在地下。
它们可以是金属材料,如铜或铝,以提供低电阻的接地路径。
接地电极的数量和深度可能取决于机房的规模和雷击频率。
3.避雷针:机房外部可能会安装避雷针,以吸引雷电,并通过连接到接地系统的方式将电流引入地下。
避雷针的设置需要根据机房所在地区的雷电活动水平进行考虑。
4.雷电防护装置:在机房内,可能会安装雷电防护装置,用于防止雷电冲击设备。
这些装置可以包括避雷器、雷电保护器等,用于吸收、隔离或引导雷电电流,减小对设备的影响。
5.接地导线:机房内的设备和电气系统需要连接到接地系统。
使用适当尺寸和导电性能良好的接地导线,确保设备能够迅速、有效地与接地系统连接。
6.接地测试:定期进行接地系统测试是确保其有效性的重要步骤。
通过测量接地电阻,可以评估接地系统的性能,并采取必要的措施来改进或修复。
7.电磁干扰屏蔽:除了防雷,防雷接地系统也可以用于减少电磁干扰。
合适的屏蔽措施,如金属屏蔽罩或屏蔽导线,有助于减小外部电磁干扰对机房设备的影响。
机房防雷接地系统的设计需要符合国家和地区的相关标准和规范。
通过合理的设计和定期的维护,可以有效地保护机房内的设备免受雷击和电磁干扰的损害。
机房接地标准机房接地是指将机房内的所有金属设备和结构与地面形成一个良好的接地连接,以保证设备和人员的安全。
机房接地标准是指按照国家相关规定和标准对机房接地进行设计、施工和验收的要求。
机房接地标准的制定对于提高机房设备的安全性和稳定性具有重要意义。
首先,机房接地标准应符合国家相关规定和标准,如《电气装置的接地设计规范》、《建筑电气设计规范》等。
这些标准规定了机房内各种设备的接地要求,包括接地电阻、接地导体的材料和截面积、接地测试方法等。
机房接地标准的制定应参照这些规定,确保机房接地符合国家标准。
其次,机房接地标准应考虑机房内各种设备的特点和使用环境。
不同类型的设备对接地的要求有所不同,例如计算机设备对接地的要求比较严格,需要接地电阻较小;而一些通信设备对接地的要求则相对较低。
此外,机房的使用环境也会影响接地标准的制定,如机房内是否存在潮湿环境、是否有大量金属结构等因素都需要考虑进去。
另外,机房接地标准还应包括接地系统的设计和施工要求。
接地系统包括接地网、接地极、接地装置等,其设计和施工应符合相关规定,确保接地系统的可靠性和稳定性。
例如,接地网的布置应合理,接地极的埋设深度和材料应符合要求,接地装置的连接应牢固可靠等。
最后,机房接地标准的验收和维护也是非常重要的。
验收时需要对接地电阻进行测试,确保符合标准要求;对接地系统的连接进行检查,确保各部件之间的连接牢固可靠。
同时,机房接地系统的维护也需要定期进行,如清理接地网周围的杂物、检查接地极的状况等,确保接地系统的长期可靠运行。
综上所述,机房接地标准的制定涉及到多个方面,需要考虑设备特点、使用环境、设计施工和验收维护等多个环节。
只有严格按照相关规定和标准进行制定和执行,才能保证机房接地的可靠性和安全性,为机房设备的正常运行提供保障。
机房接地规范篇一:机房接地要求如果单从电源防雷这一块来说,50343规范要求做到4欧,但如果你还做了信号防雷这就不好说了,主要还是根据设备来看,由于现今很多建筑物的接地都做到了小于1欧,所以联合接地上来说,完全可以达到规范要求的4欧要求,但就如楼上所说的(0.5欧)的要求的确也是有道理的,其实不光是集成电路设备,在一些高压超高压同样要求很低的接地阻值.接地阻值的要求,这主要是根据设备来看,在一个机房里,要根据其中要求的最小值来做,其实从计算机机房来说,很多雷击事故不是经电源线来击坏设备的,常常是经(弱电)信号线来击坏设备,最常见的经网络线击坏交换机和网卡,而信号的接地一般都要求很低的接地阻值,简单打个比方,一般5V电压就可以击坏电子设备,你接地做4欧的时候,电流只要高于1.25A不就可以击坏设备了吗?而你做0.5欧的时候,电流强度可以许可到10A,而一般的感应电流要经信号防雷器到设备端想达到10A还是不容易的,相对来说,低接地电阻对保护设备是有好处的一是限制对地电压,二是改变事故电流,就是可以经过改变接地电阻来实现第三节静电防护第6.3.1条基本工作间不用活动地板时,可铺设导静电地面,导静电地面可采用导电胶与建筑地面粘牢,导静电地面的体积电阻率均应为1.0×107 ~1.0×1010Ω·cm,其导电性能应长期稳定,且不易发尘。
第6.3.2条主机房内采用的活动地板可由钢、铝或其它阻燃性材料制成。
活动地板表面应是导静电的,严禁暴露金属部分。
单元活动地板的系统电阻应符合现行国家标准《计算机机房用活动地板技术条件》的规定。
第6.3.3条主机房内的工作台面及坐椅垫套材料应是导静电的,其体积电阻率应为1.0×107 ~1.0×1010Ω·cm。
第6.3.4条主机房内的导体必须与大地作可靠的联接,不得有对地绝缘的孤立导体。
第6.3.5条导静电地面、活动地板、工作台面和坐椅垫套必须进行静电接地。

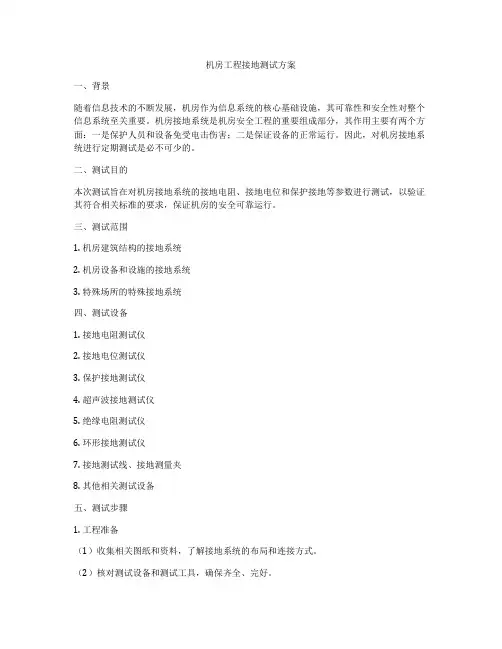

机房工程接地测试方案一、背景随着信息技术的不断发展,机房作为信息系统的核心基础设施,其可靠性和安全性对整个信息系统至关重要。
机房接地系统是机房安全工程的重要组成部分,其作用主要有两个方面:一是保护人员和设备免受电击伤害;二是保证设备的正常运行。
因此,对机房接地系统进行定期测试是必不可少的。
二、测试目的本次测试旨在对机房接地系统的接地电阻、接地电位和保护接地等参数进行测试,以验证其符合相关标准的要求,保证机房的安全可靠运行。
三、测试范围1. 机房建筑结构的接地系统2. 机房设备和设施的接地系统3. 特殊场所的特殊接地系统四、测试设备1. 接地电阻测试仪2. 接地电位测试仪3. 保护接地测试仪4. 超声波接地测试仪5. 绝缘电阻测试仪6. 环形接地测试仪7. 接地测试线、接地测量夹8. 其他相关测试设备五、测试步骤1. 工程准备(1)收集相关图纸和资料,了解接地系统的布局和连接方式。
(2)核对测试设备和测试工具,确保齐全、完好。
(3)检查测试设备的准确性和合法性,保证测试结果准确可靠。
(4)与机房负责人和相关技术人员沟通,确认测试时的机房设备运行情况。
2. 接地电阻测试(1)确定测量接地电阻的电极位置,保证接触良好。
(2)使用接地电阻测试仪进行接地电阻测试,根据实际情况选择两点、四点或多点测试方法。
(3)对不同部位的接地电阻进行测试,记录测试结果并进行比对分析。
接地电阻测试结果与相关标准进行对比,判断接地系统是否合格。
3. 接地电位测试(1)确定测量接地电位的测量点位,选择具有代表性的位置。
(2)使用接地电位测试仪进行接地电位测试,记录并比对测试结果。
(3)根据实际情况对测试结果进行分析,确认接地电位是否满足要求。
4. 保护接地测试(1)确认被测设备的保护接地电阻是否合格。
(2)使用保护接地测试仪进行测试,记录测试结果并进行分析判断。
5. 其他测试根据需要,进行超声波接地、绝缘电阻、环形接地等特殊测试,确保接地系统的可靠性。

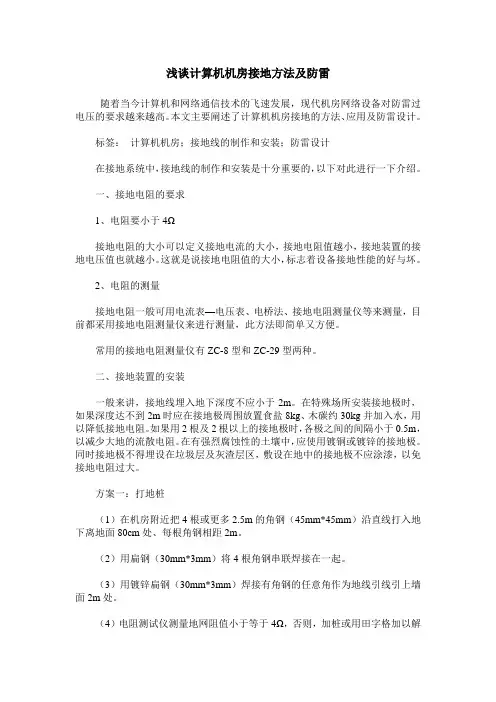

浅谈计算机机房接地方法及防雷随着当今计算机和网络通信技术的飞速发展,现代机房网络设备对防雷过电压的要求越来越高。
本文主要阐述了计算机机房接地的方法、应用及防雷设计。
标签:计算机机房;接地线的制作和安装;防雷设计在接地系统中,接地线的制作和安装是十分重要的,以下对此进行一下介绍。
一、接地电阻的要求1、电阻要小于4Ω接地电阻的大小可以定义接地电流的大小,接地电阻值越小,接地装置的接地电压值也就越小。
这就是说接地电阻值的大小,标志着设备接地性能的好与坏。
2、电阻的测量接地电阻一般可用电流表—电压表、电桥法、接地电阻测量仪等来测量,目前都采用接地电阻测量仪来进行测量,此方法即简单又方便。
常用的接地电阻测量仪有ZC-8型和ZC-29型两种。
二、接地装置的安装一般来讲,接地线埋入地下深度不应小于2m。
在特殊场所安装接地极时,如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水,用以降低接地电阻。
如果用2根及2根以上的接地极时,各极之间的间隔小于0.5m,以减少大地的流散电阻。
在有强烈腐蚀性的土壤中,应使用镀铜或镀锌的接地极。
同时接地极不得埋设在垃圾层及灰渣层区,敷设在地中的接地极不应涂漆,以免接地电阻过大。
方案一:打地桩(1)在机房附近把4根或更多2.5m的角钢(45mm*45mm)沿直线打入地下离地面80cm处、每根角钢相距2m。
(2)用扁钢(30mm*3mm)将4根角钢串联焊接在一起。
(3)用镀锌扁钢(30mm*3mm)焊接有角钢的任意角作为地线引线引上墙面2m处。
(4)电阻测试仪测量地网阻值小于等于4Ω,否则,加桩或用田字格加以解决。
(5)用25mm2的铜芯线与地网引线通过铜线鼻接牢引入室内。
(6)接入信号避雷器地线和静电地线。
方案二:埋紫铜板(1)机房附近挖250cm*150cm*300cm的深坑,坑底洒一些氯化钠,埋入紫铜板(1500mm*600mm*3mm)。
坑深以见水为准,但至少大于200cm。

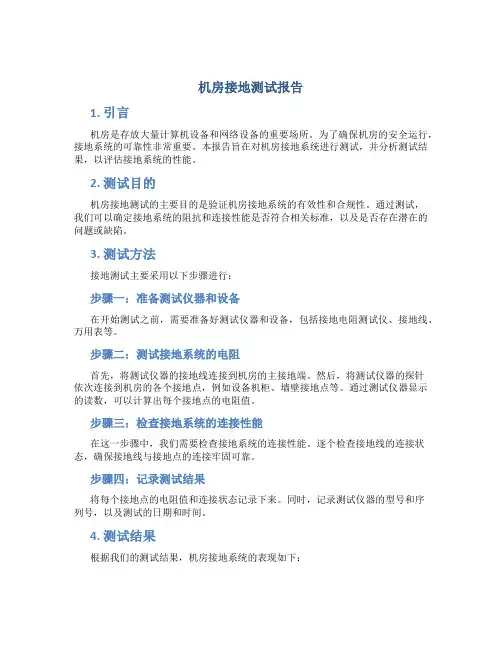

机房接地测试报告1. 引言机房是存放大量计算机设备和网络设备的重要场所。
为了确保机房的安全运行,接地系统的可靠性非常重要。
本报告旨在对机房接地系统进行测试,并分析测试结果,以评估接地系统的性能。
2. 测试目的机房接地测试的主要目的是验证机房接地系统的有效性和合规性。
通过测试,我们可以确定接地系统的阻抗和连接性能是否符合相关标准,以及是否存在潜在的问题或缺陷。
3. 测试方法接地测试主要采用以下步骤进行:步骤一:准备测试仪器和设备在开始测试之前,需要准备好测试仪器和设备,包括接地电阻测试仪、接地线、万用表等。
步骤二:测试接地系统的电阻首先,将测试仪器的接地线连接到机房的主接地端。
然后,将测试仪器的探针依次连接到机房的各个接地点,例如设备机柜、墙壁接地点等。
通过测试仪器显示的读数,可以计算出每个接地点的电阻值。
步骤三:检查接地系统的连接性能在这一步骤中,我们需要检查接地系统的连接性能。
逐个检查接地线的连接状态,确保接地线与接地点的连接牢固可靠。
步骤四:记录测试结果将每个接地点的电阻值和连接状态记录下来。
同时,记录测试仪器的型号和序列号,以及测试的日期和时间。
4. 测试结果根据我们的测试结果,机房接地系统的表现如下:4.1 电阻测试结果通过测试仪器的读数计算,各个接地点的电阻值如下: - 设备机柜:0.5Ω - 墙壁接地点:0.3Ω - 机房地板接地点:0.4Ω4.2 连接性能我们检查了接地线的连接状态,并确认所有接地线与接地点的连接牢固可靠。
5. 结论根据我们的测试结果,机房接地系统的表现良好。
各个接地点的电阻值符合标准要求,并且接地线的连接状态良好。
因此,我们认为机房接地系统的有效性和合规性得到了验证。
6. 建议在测试过程中,我们还发现了一些可以改进的方面: - 定期进行接地系统的测试和维护,以确保系统的可靠性。
- 强调员工的接地意识,确保设备正确地连接到接地线上。
- 在机房接地系统上设置标识,方便日常维护和管理。
机房接地规范机房接地规范是保证机房电气设备正常运行和人身安全的重要措施。
下面将介绍机房接地规范的相关内容。
1. 接地线材规范:机房接地线材应采用铜质导线,断面积根据机房的负载情况来选择。
常见的断面积有6平方毫米、10平方毫米、16平方毫米等。
接地线材应符合国家有关的标准和规范要求。
2. 接地电阻标准:机房的接地电阻是评价接地效果的一个重要指标。
一般来说,机房的接地电阻应低于4欧姆,以确保电流能够顺畅地通过地面。
接地电阻的测试应按照国家的标准进行,测试结果应保存在档案中。
3. 接地装置选型:机房接地装置的选型应根据机房的规模和设备的负载情况来确定。
常见的接地装置有接地母线和接地网。
接地母线适用于小型机房,接地网适用于大型机房。
接地装置应具有良好的导电性能和可靠的接地效果。
4. 接地装置的布置:机房接地装置的布置应符合安全要求,并能够方便检修和维护。
接地装置应布置在机房周围,远离水源和易燃物。
装置应与建筑物的地基接触良好,并与设备的金属外壳连接紧密。
5. 接地装置的连接方式:机房接地装置的连接方式应牢固可靠。
接地线材与接地母线或接地网的连接采用压接或焊接方式,连接点应清洁无氧化物。
接地线材与设备的连接采用螺丝紧固或压接方式,确保接触良好。
6. 接地装置的维护和检修:机房接地装置的维护和检修应定期进行。
定期检查接地线材的连接状态,保持线材的清洁和干燥。
定期测试机房的接地电阻,确保其符合标准要求。
如发现线材老化或接地电阻偏高,应及时更换或修复。
总结起来,机房接地规范是保证机房电气设备和人员安全的重要措施。
接地线材应符合标准要求,接地电阻应低于4欧姆,接地装置应选型合适、布置合理、连接可靠,定期维护和检修接地装置。
只有严格遵守机房接地规范,才能确保机房的正常运行和安全性。
关于机房接地的思考现在国内专业机房公司很多,但设计与施工水平却参差不齐,很多机房公司的设计依据依然沿袭着老版机房设计规范(GB50174-93)的相关条款,如有的机房公司绘制的接地图纸依然是老版机房设计规范的例图,一张接地图纸随便用在任意项目上,很少有人去根据机房项目的实际情况去考虑机房接地。
机房接地按其保护性质可分为:防雷接地、防电击接地、防静电接地、屏蔽接地等;按其功能性可分为:交流工作接地、直流工作接地、信号接地等。
此时需要注意的是若机房防雷接地单独设置接地装置时,其余几种接地宜共用一组接地装置,其接地电阻不应大于其中最小值,并应按现行国家标准《建筑物防雷设计规范》GB50057要求采取相应的防止反击的措施。
机房内的电子信息设备有两个接地:一个是为电气安全而设置的保护接地,另一个是为实现其功能性而设置的信号接地;电子信息设备的保护接地和信号接地只能共用一个接地装置,不能分接不同的接地装置。
新规范《电子信息系统机房设计规范》(GB50174-2008)和国外IEC有关标准中均没有列明要求机房必须达到的接地阻值,只规定“只要实现了高频条件下的低阻抗接地(不一定是接大地)和等电位联结即可”。
当与其他接地系统联合接地时,按其他接地系统接地电阻的最小值确定。
机房内等电位接地分为三种型式,分别是S型、M型、SM型。
S型(星形结构、单点接地)等电位联结方式适用于易受干扰的频率在0~30kHz(也可高至30OkHz)的电子信息设备的信号接地,此种接地型式适用于C级机房中规模较小(建筑面积100m2以下)的机房,电子信息设备可以采用S型等电位联结方式。
M型(网形结构、多点接地)等电位联结方式适用于易受干扰的频率大于300kHz(也可低至30kHz)的电子信息设备的信号接地。
电子信息设备除连接PE线作为保护接地外,还采用两条(或多条)不同长度的导线尽量短直地与设备下方的等电位联结网格连接,大多数电子信息设备应采用此方案实现保护接地和信号接地。
机房防雷与接地摘要伴随着我国经济建设与科技建设的高速发展,计算机产业和信息产业的快速普及,计算机机房得到了快速发展。
机房接地系统涉及多方面的综合性信息处理工程,是机房建设中的一项重要内容。
接地系统是否良好是衡量一个机房建设质量的关键性问题之一。
先进的电子设备耐受过电压、过电流的能力相对较低,缺乏必要的雷害防护技术措施,成为困扰广大电气设计人员的问题之一。
机房供电系统通常采用TN-S运行方式。
工程上采用较为常见和经济的等电位连接做法,避免发生雷电反击而损耗设备。
控制接地电阻小于1欧姆,就可以保证接地线不产生电位差,避免相互干扰,保证计算机设备及人员的安全运行要求。
建筑物防雷作为一个综合系统工程,考虑不同的防雷分区在等电位连接的原则下以及根据不同电气设备耐压值等级等因素,对机房防雷按照外部防雷,内部防雷和电涌保护作为一个整体进行综合分析和设计。
文章通过一个工程中的案例,详细剖析机房防雷和接地的具体做法。
理论和机房实际运行经验表明,该方式是安全可靠的。
目录绪论 (1)一、机房接地 (2)1.1防雷与接地需求分析 (2)1.2机房等电位连接 (3)二、机房防雷 (5)三、工程实例 (7)3.1 接地设计方案 (7)3.2 防雷设计方案 (8)结论 (10)参考文献 (11)绪论随着计算机技术及网络技术的迅猛发展,特别是智能化大厦,智能化城市的出现,使人们对接地技术产生了新的关心。
尤其在计算机机房、通讯机房的工程建设中,接地技术更是被提到了较高的高度。
关于接地问题的争论,尤其是对电子设备、信息系统的接地问题的争论,在国内或者国外都屡屡发生。
可以说,一个国家的接地标准及规程的配备情况代表了该国家的科技发展水平和社会基础设施的配备程度。
随着国家标准的逐步完善,如《建筑物防雷设计规范》GB GB50057-94-2000的局部修改,和《计算机信息系统雷电电磁脉冲安全防护规范》GA267-2000的出台与实施,以及新的国家标准《建筑物电子信息系统防雷技术规范》GB50343-2004和新的国家标准图集《电子信息系统机房工程设计与安装》09DX009 P30-34的出台等,都标志着我国对接地和防雷的重视以及技术的进步。
设备接地检查内容包括,机房内设备
机房设备接地检查是机房设备安全运行的重要一环,任何时候都不能忽视接地检查。
为了确保机房设备良好运行,机房内设备应严格遵守以下规则:
一是设备接地:应主要采用有接地线(有铜线)保护盒接口连接,接地装置做电性保护,改善电磁环境,避免静电放电,保证设备稳定运行,防止设备贴直流而发生的电涌。
二是接地电位检查:应定期检查设备接地电阻,确保接地敷设牢固可靠,接地电阻值满足要求,保证电气安全。
检查时应记录接地电阻检查结果,记录接地线安装情况。
三是接地线束缆检查:应定期检查接地线束缆的绝缘和耐压,以确保它的可靠性。
同时,应检查入箱内接地线束缆的衔接头安装。
四是机房接地网检查:应定期检查机房接地网的电阻和匝数符合要求的情况,以确保它的可靠性和安全性。
为了确保机房设备安全可靠运行,上述规定一定要严格执行,不可大意。
只有严格落实以上规则才能确保机房设备安全可靠,为企业用户带来更贴心的服务。
计算机机房接地做法
计算机机房接地是确保计算机系统和设备正常运行的重要因素
之一。
正确的接地做法可以提高设备的可靠性和稳定性,减少故障率和电磁干扰。
以下是计算机机房接地的一些常用做法:
1.单点接地。
单点接地是指将所有接地电线都接到同一个接地点上。
这种接地方式简单可靠,但要保证接地电阻不超过规定值。
2.多点接地。
多点接地是指将不同的接地电线分别接到不同的接地点上。
这种接地方式可以减少接地电阻,提高接地效果。
3.地网接地。
地网接地是指将接地电线连接到埋在地下的金属网上,形成一个大面积的接地面。
这种接地方式可以降低接地电阻,提高接地效果。
4.防静电接地。
防静电接地是指将计算机系统和设备与地面连接,以便将静电释放到地面。
这种接地方式可以防止静电干扰,保护设备。
在进行计算机机房接地时,需要注意以下几点:
1.接地电阻不得超过规定值,一般不得超过4欧姆。
2.接地电线要选用质量好、截面大、阻抗小的铜线或铜排。
3.接地点要选用金属桩、金属管或钢筋混凝土等导电性好的材料。
4.接地电线要尽量短,减少接地电阻。
5.接地点要设置在通风良好、干燥、无腐蚀性的地方。
6.接地电线要与电源线、信号线分开布置,以避免干扰。
7.接地设施要定期检查、维护和测试,确保其正常运行。
- 1 -。
机房工程接地测试方案范本一、背景介绍在机房工程中,接地系统的安全性和有效性是至关重要的。
良好的接地系统可以有效防止电气设备和人员受到电击伤害,保障设备的正常运行。
因此,对机房接地系统进行测试和检测是非常重要的。
本文旨在制定一份机房接地测试方案,以确保接地系统的安全可靠。
二、测试目的通过接地测试,评估机房接地系统的有效性和安全性,发现接地系统存在的问题和隐患,及时进行修正和改进,保障机房设备和人员的安全。
三、测试范围1. 机房接地系统的主要构成部分:接地电极、接地导体、接地回路等。
2. 机房内各个接地设施的接地情况。
3. 机房内主要设备的接地情况。
四、测试方法1. 接地电阻测试:使用接地测试仪,对接地电极和接地导体进行接地电阻测试,以评估接地系统的接地电阻情况。
测试应在不同位置、不同条件下进行,以获得全面的数据。
2. 接地极电位测试:使用接地测试仪,对接地电极周围的土壤进行电位测试,以评估接地电极的有效性。
测试应在不同天气条件下进行,以评估接地电极的适用性。
3. 接地导体测试:使用接地测试仪,对接地导体进行测试,以评估接地导体的接地情况和传导能力。
测试应在全面的接地导体上进行。
4. 设备接地测试:对机房内各主要设备的接地情况进行测试,以评估设备接地的有效性和安全性。
测试应全面覆盖机房内的设备。
五、测试标准1. 接地电阻测试:接地电阻应符合当地相关标准要求,通常要求在一定范围内。
2. 接地极电位测试:接地极电位应符合当地相关标准要求,通常要求在一定范围内。
3. 接地导体测试:接地导体的接地情况和传导能力应符合当地相关标准要求,通常要求在一定范围内。
4. 设备接地测试:设备接地应符合相关标准要求,通常要求设备接地电阻在一定范围内。
六、测试计划1. 确定测试时间和地点,通知相关人员协助测试。
2. 根据测试范围和方法,制定具体的测试计划。
3. 准备测试设备和工具。
4. 进行测试,记录测试数据。
5. 对测试数据进行分析,制定改进方案。
机房接地方案1. 简介机房接地是指将机房内部的设备与地球上的地面相连接,以确保机房设备的正常运行及安全使用。
合理的机房接地方案能够有效地消除大地电位差,提供可靠的电气接地保证。
本文将介绍针对机房接地的方案设计,包括接地的目的、标准、方法和操作步骤等内容。
2. 目的机房接地的主要目的是保护设备免受静电、电磁波及雷击等外界电磁干扰的影响,确保机房的电气设备能够稳定可靠地工作。
具体目的包括:•防止电气设备受到感应电压的影响,提高设备的安全性。
•确保机房内部设备的正常工作电位,减小电压梯度。
•提供良好的接地电势,减小接地电阻,以保证电气设备的正常运行。
3. 标准机房接地方案的设计应遵循相应的国家标准和规范,以确保接地系统的可靠性和稳定性。
常用的接地标准包括:•GB 50054-2011《建筑物电气设计标准》。
•《低压配电设计规范》(DL/T 645-1997)。
•《机房设计标准》(GB 50174-2014)。
根据以上标准,机房接地方案应包括以下几个方面的设计内容。
4. 设备接地根据机房实际情况和设备特点,进行设备接地的设计。
具体步骤如下:1.参考电气设备的接地要求和生产厂家提供的接地参数,确定接地线的截面积和长度。
2.设计设备接地网,包括主干线和分支线的布置。
3.选用合适的接地材料和接地装置,如铜排、接地网和接地棒等。
4.对设备接地进行测试和调试,确保接地电阻符合要求。
5. 雷电接地雷电接地是机房接地方案中重要的一部分,能够有效地保护设备免受雷击的影响。
以下是雷电接地方案的设计步骤。
1.根据机房所在地的雷击频率和设备的重要程度,确定合适的防雷等级。
2.设计雷电接地系统,包括主要的接地装置(如接地网、接地母线)、避雷针和防雷设备等。
3.合理布置防雷设备,保证其和设备之间的电气连通性。
4.进行接地电阻的测试和检测,确保达到要求的防雷效果。
6. 接地测试接地方案的实施后,需要进行接地测试以确保接地效果符合要求。
正确理解和测试信息技术设备的接地美国理想工业公司北京代表处任长宁【摘 要】为了有效提高信息技术设备的电磁兼容性(EMC),系统中的设备、机柜、线缆桥架、金属管路、供电系统等都要求可靠接地。
但实际工作中,对接地的认识和测试存在误解,直接影响设备运行甚至人身安全。
本文根据国内外相关标准与规范中的规定,对电气设备的接地与等电位联结概念进行讨论,澄清一些模糊概念,并对信息技术工程中的接地测试提出解决方案。
【关键词】信息技术设备、综合布线、接地、等电位联结、测试正确理解电气设备,尤其是敏感的信息技术设备的“接地”概念,是工程施工与检测的基础。
所谓“接地”是否意味着必须将设备地线“接入地球”呢?回答此问题之前,先回顾一个事实:飞行中的飞机、火箭、卫星、空间站(图1),内部的电气设备地线是无法接入地球的(或称:接地电阻无穷大),但都能有很好的电磁兼容性,尤其在电磁环境恶劣的外太空。
显然,“接地”并不意味着将系统接入地球,确保飞行器内敏感电气设备正常运行的,是可靠的屏蔽与“等电位联结”等措施。
图1 飞行中的空间站与地球间没有电气连接1.标准与规范中是术语谈及“接地”和“等电位联结”时,会遇到一些与之相关的名词和术语,现将标准或规范中的定义摘录如下。
“建筑物接地系统综览”(图2)中示意性但清楚地显示了这些术语所指各部分在建筑物中的位置。
12345 6789 1.防雷引下线2.建筑物的钢结构3.交流电源插座4.金属网格5.电话(信息终端)6.房间和建筑物的电子系统7.局部水平等电位联结系统8.接地导体9.(建筑物基础)接地极 AC.交流电源系统PE.交流电源的保护导体图2 按GB16895.3《接地配置和保护导体》、GB/Z18039.1《电磁兼容》规定,建筑物接地系统综览1.1局部地GB/T2900.71(2)826-13-02定义:大地与接地极有电接触的部分,其电位不一定等于零。
1.2接地GB/T2900.71(2)826-13-03定义:在系统、装置或设备的给定点与局部地之间做电连接。
(作动词用的earth或ground)1.3接地极(体)(图2中标注9)GB/T2900.71(2)826-13-05定义:埋入土壤或特定的导电介质(如混凝土或焦炭)中,与地有电气接触的导电部分。
1.4总接地端子(图2中标注文字)(main earthing terminal) GB16895.3(3)541.3.2定义:总接地端子(总接地母线)——电气装置接地配置的一部分, 用于与若干接地用的导体实行电气连接的端子或母线。
1.5接地导体(线)(图2中标注8)GB16895.3(3)541.3.6定义:接地导体(earthing conductor)——总接地端子与接地极之间提供导电通路或部分导电通路的导体1.6等电位联结(图2中标注4、7及金属托架部分)GB/T2900.71(2)826-13-19定义:等电位联结(equipotential bonding)——为达到等电位,多个可导电部分间的电连接。
ANSI/TIA-568-C.0-2009(4)定义:为形成导电通路而将金属部进行的永久连接,可确保电气连通性并有能力安全传导任何可能的附加电流。
(Bonding: The permanent joining of metallic parts to form an electrically conductive path that will ensure electrical continuity and the capacity to conduct safely any current likely to be imposed.)1.7保护等电位联结(图2中标注2、PE线部分)GB/T2900.71(2)826-13-20定义:等电位联结(protective-equipotential- bonding)——为了安全目的进行的等电位联结。
2.正确理解接地和等电位联结的作用IEC60364-4-44(1)的444.4.2提出以下降低电磁干扰的措施;a)采用抗防护和滤波装置提高设备电磁兼容性;b)电缆屏蔽层连接至公共等电位联结网络;c)电源、信号和数据线避免出现环路;d)电源与信号线应保持间隔并直角交叉;e)使用同轴电缆时,减少保护导体的感应电流;f)使用多芯屏蔽电缆;g)按设备制造商的EMC要求使用信号和数据电缆;h)电源与信号线与防雷系统隔离;i)为限制电源系统故障电流流经信号或数据线的线芯和屏蔽层,需要增加旁路等电位联结导体;j)信号或数据线缆的屏蔽层来自TT系统供电的不同建筑时,应使用不小于16mm2的铜材作为旁路等电位联结导体;k)等电位联结线应尽可能短,宽厚比达到5:1,以求阻抗尽可能低;等电位联结线尽可能短,并使用与;l)建筑物中,用于信息技术设备等电位联结系统的接地母线应为封闭环。
上述措施中强调的是“等电位联结”,而并未提及接大地(接地球)措施。
就整个建筑物而言,以大地(地球)电位为参考电位,建筑物电气装置接地(球)是为了泄放雷电电流和静电荷,通常称为:“接大地”。
就建筑物(或离地飞行器)内部的电气系统而言,均以建筑物(或飞行器)内部等电位联结电位为参考电位,已与地球电位无关。
所谓“接地”,应理解为:将电气零电位参考点、保护导体、屏蔽层等纳入到等电位联结中,其目的是实现必要的电气功能和提高系统的电磁兼容性(EMC)。
此时,如果等电位联结不可靠,即使建筑物接大地措施良好,也无法保证建筑物内电气设备正常运行;反之不然,离地飞行器就是最好的例子。
由此可知,当谈及接地措施与接地测试时,必须首先确认:此措施是针对防雷还是电磁兼容,是“接大地”还是“等电位联结”。
3.接地电阻与测试无论“接大地”还是“等电位联结”,其回路电阻是判断此类措施有效性的依据,一般统称为“接地电阻”,其区别在于:一个是接地极(图2中建筑物的“基础接地极”)与地球间所构成的回路电阻,一个是等电位联结导体间回路电阻。
因此,当谈及“接地电阻”时,同样应区分所指——“接入大地的电阻”还是“接入等电位联结的电阻”;而且,要得到正确的接地电阻数值,还必须选择正确的测试位置和测试方法。
3.1接地电阻的测试位置3.1.1“接大地”电阻的测试位置根据“接大地”与“接地体(极)”定义,只有将仪表接至“建筑物基础接地极”(图2中标记“9”处),才能得到真实的“接大地”电阻值。
其它测试位置得到的均为“等电位联结”体系中部分回路的导体电阻。
例如,如果将仪表接入“接地导体”(图2中标记“8”处),实际得到的是“总接地端子”上的所有等电位联结导体(图2中标记“7”处)并联电阻与建筑物的钢结构(图2中标记“2”处)所形成的回路(图7中的“回路1”)电阻,而并非“接大地电阻”。
3.1.2 等电位联结的导体回路电阻正如前文反复强调的,对电气(子)设备电磁兼容性(EMC)起作用的是“等电位联结”。
关于等电位联结导体(保护导体),在以下标准条款中有所规定: GB16895.3(3) 543.2 注1:“在中国、意大利、英国和美国,按其地区或国家规程或标准,允许将电缆托盘和电缆梯架用作保护导体。
”IEC60364-4-44(1)444.4.2指出:电缆屏蔽层是等电位联结的组成部分。
如本文3.1.1所述,相对“接大地电阻”而言,“等电位联结导体回路电阻”测试更容易,只要将仪表接入所需测试的设备地线导体(图7中的标注的“回路1、2、3”),即可得到相应阻值。
3.2接地电阻的测试方法严格意义的接地电阻,应将仪表(欧姆表)串联至被测回路中进行测试,但在实际工程现场,大多少情况不允许或不可能将接地系统断开后接入测试仪表。
因此,工程中一般使用“辅助接地极法”和“电磁感应法”测试。
3.2.1辅助电极测试法图3所示测试方法,多用于测试“接大地电阻”,即:在独立于建筑物基础接地体(极)之外,根据客观条件设置1或2个辅助接地极(分别称为“两电极法”或“三电极法”),辅助电极与基础接地体之间除通过大地(土壤中的电解质)构成回路外,不经过其它导体。
这样测得的数据,可认为是真实“接大地电阻”。
“两电极法”操作更简单,但误差较大;“三电极法”测试精确较高,但需要测试场地满足要求。
图4是采用此类测试方法的一款典型数字式地阻测试仪。
辅助测试电极建筑物 基础接地极辅助测试电极基础接地极图3 三电极-两电极法测试接地电阻图4数字式辅助电极地阻测试仪(IDEAL 61-796型)3.2.2电磁感应测试法此测试方法又称为“电压注入,电流检出法”,其原理是:通过电磁感应方式,将交流电压信号注入到闭合导体回路中,同时探测回路中的电流信号(图5),并利用欧姆定律计算回路电阻。
为简化操作,实际测试仪表是将电压和电流感应线圈集成制作在同一个钳形适配器内(图6),仪表根据实测数据自动计算并显示电阻值,所以此类仪表又被成为“钳形地阻仪”。
图5 电磁感应式地阻仪工作原理 图6 钳形地阻仪(IDEAL 61-920型)钳形地阻仪的工作原理决定了:它只能测试闭合回路的电阻。
当测试“接大地”电阻时,要求至少存在2个基础接地极才可能得到电阻值。
如图7所示,在有多个接地极的输电系统中,每个电线杆(塔)接地极对大地的接地电阻分别为:R1、R2、R3…Rn ,其中被测阻值为:Rx ,它们之间都是并联关系,其等效电路可最终简化为:被测电阻Rx 与其它电阻并联后的等效电阻——Rs 构成的闭合回路。
图7 多接地极(输电)系统及其等效电路的简化接地极数量越多,并联后形成的Rs 阻值就越小,当Rs<<Rx 时,钳形地阻仪的测试读数就可视为与被测接地极接地电阻——Rx 相等。
钳形地阻仪的这一特点,使之不仅可以测试“接大地电阻”,还尤其适于测试“等电位联结导体回路电阻”(图7)。
657回路1回路2回路3图7 钳形地阻仪测试等电位联结导体回路电阻4.综合布线工程中涉及接地的规定与测试4.1综合布线工程中的接地规定综合布线系统中,无论使用铜缆介质还是光纤介质;无论采用屏蔽电缆还是非屏蔽电缆,系统中的网络设备、机柜、线缆桥架、金属管路、供电系统等都要求可靠接地;当采用屏蔽系统时,线缆屏蔽层和终端设备也必须可靠接地(图8)。
图8 综合布线系统的组成部分与接地环节GB50312-2007(5)4.0.5 规定:“安装机柜、机架、配线设备屏蔽层及金属管、线槽、桥架使用的接地体应符合设计要求,就近接地,并应保持良好的电气连接。
”GB50311-2007(6)7.0.4规定:“综合布线系统应采用共用接地的接地系统,如单独设置接地体时,接地电阻不应大于4Ω。
如布线系统的接地系统中存在两个不同的接地体时,其接地电位差不应大于1Vr.m.s”上述要求都是为了提高系统的电磁兼容性而非防雷,显然其中“接地”应被理解为:将系统保护导体(如:屏蔽层)纳入等电位联结,而非“接大地”。
