二次结构圈梁构造柱钢筋工程技术交底

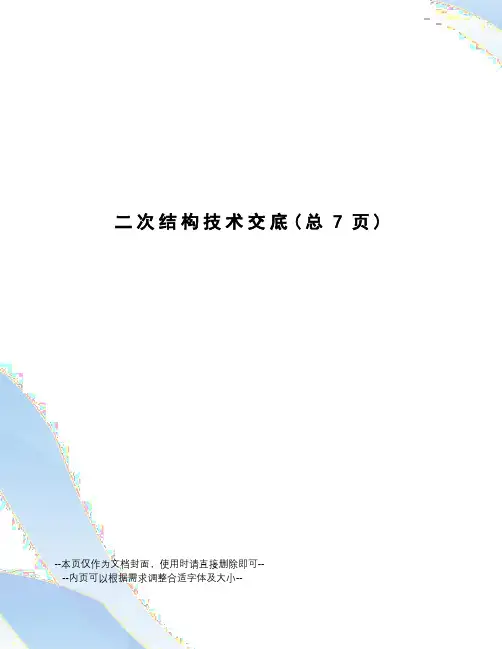

二次结构技术交底(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--砌块排列上、下皮应错缝搭砌，搭砌长度为砌块的l/2，不得小于砌块高度的1/3，也不应小于90mm，如果搭错缝长度满足不了规定的搭接要求，应根据砌体构造设计规定采取压砌钢筋网片的措施。

外墙转角及纵横墙交接处，应将砌块分皮咬搓，交错搭砌。

7、砌块就位与校正：普通混凝土小型砌块不宜浇水；当天气干燥炎热时，可在砌块上稍加喷水润湿。

轻集料混凝土小砌块施工前可洒水，但不宜过多。

龄期不足28d及潮湿的小砌块不得进行砌筑。

应采用主规格小砌块，小砌块的强度等级应符合设计要求，并应清除砌块表面的杂物后方可吊运就位。

砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌一皮、校正一皮，墙皮拉线控制砌体标高和墙面平整度。

8、砌筑墙体要同时砌起，不得留斜磋。

每天砌筑高度不超过。

9、转角及交接处同时砌筑，不得留直磋，斜搓水平投影不应小于高度的2/3。

（三）钢筋工程1、防水坎台：在卫生间、管井二次结构的墙底现浇与填充墙同厚的混凝土坎台，高度为200mm，砼强度等级为C25，截面尺寸及配筋要求见下图：2、化学植筋：填充墙及现浇构造柱、圈梁（系梁）、过梁与砼墙、柱、梁、板的拉结筋全部采用化学植筋的施工工艺。

本工程植筋孔孔径按下表：植筋直径与对应的钻孔直径钢筋直径d(mm) 钻孔直径D(mm) 钢筋直径d(mm) 钻孔直径D(mm)6 8 18 228 12 20 2810 14 22 3012 16 25 3214 18 28 3516 20 32 40孔深=15d+20mm，钢筋植筋锚固长度为15d。

3、构造柱、圈梁、过梁施工：构造柱、圈梁、过梁受力钢筋及拉结筋与混凝土结构采用化学植筋方式进行连接，首先构件纵向受力钢筋与植入钢筋外甩部位进行绑扎搭接，搭接部位确保绑扎丝扣不少于三道。

技术交底记录编 号表 C2-1工程名称新加坡 2南京二期经适房 交底日期 2017 年 施工单位 上海建工七建集团有限公司分项工程名称钢筋工程交底提要二次结构中圈梁、过梁、门窗抱框柱、构造柱的设置及钢筋绑扎交底内容： 1、施工准备1.1 材料及主要机具：1.1.1 钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需 作化学成分检验。

钢筋应无老锈及油污。

1.1.2 铁丝：可采用 20～ 22 号铁丝（火烧丝）或镀锌铁丝（铅丝） 。

2.1.3 控制混凝土保护层用的砂浆垫块、塑料卡。

1.1.4 工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。

1.2 作业条件：1.2.1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。

准备好垫木。

按不同规格 型号堆放并垫好垫木。

1.2.2 核对钢筋的级别，型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。

1.2.3 弹好标高水平线及构造柱的外皮线。

1.2.4 圈梁模板已做完预检，并将模内清理干净。

2. 构件设置2.1 构造柱设置：页岩多孔砖和加气砼砌块墙体当墙长大于5m 时均设构造柱，其截面尺寸为相应部位的墙厚3 200，配筋为纵筋 4Ф 12，箍筋￠ 6﹫100/200 。

锚入主体结构中采用植筋的方式。

2.2 圈梁或砼配筋带设置：非住宅部分当墙高大于 4m 时设置圈梁，住宅部分均设置腰梁，设置截面尺寸为相应部位的墙厚3 120，配筋为纵筋 4Ф 12，箍筋￠ 6﹫ 200。

锚入主体结构中采用植筋的方式。

窗台位置的压顶详见结构墙身大样图。

2.3 门窗抱框柱设置：门窗洞两侧设置，截面尺寸为相应部位的墙厚3100，配筋为纵筋 2￠ 10， S形拉筋为￠ 6﹫ 400。

纵筋底部锚入地（楼）面内，纵筋上部锚入过梁内。

2.4 拉结筋设置：每 500 高植入或埋入两根￠ 6 拉结筋，拉结筋通长设置。

3、操作工艺第1页共5页编号表 C2-1工程名称新加坡 2南京二期经适房交底日期2017 年施工单位上海建工七建集团有限公司分项工程名称钢筋工程交底提要二次结构中圈梁、过梁、门窗抱框柱、构造柱的设置及钢筋绑扎3.1 构造柱钢筋绑扎：3.1.1 工艺流程：预制构造柱钢筋骨架→植入构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。

技术交底记录施工单位:XXX有限公司2020年3月19日编号:技术交底记录施工单位:XXX有限公司2020年3月19日编号:工程名称XXXXX 交底部位构造柱施工技术交底共6 页第2 页交底内容:长度不小于10d，且不小于75mm，弯钩角度为135°。

b.钢筋骨架安装：将预制好的钢筋骨架对正植筋进行单面焊接，焊缝长度为10d。

c.绑扎箍筋：先将每根柱所有箍筋套在下层伸出的钢筋上，然后在主筋上画出箍筋的间距后，逐个绑扎箍筋并修整。

3.3 模板支设a.模板加工：根据相应的构造柱加工模板，提前对模板及方木开孔。

b.模板安装：为保证接缝严密，沿构造柱马牙槎粘贴海绵条，并用铁钉与填充墙固定。

c.模板加固：使用方木、钢管、对拉螺杆进行加固并调整，然后将对拉螺杆拧紧。

d.喇叭口设置：构造柱柱头支模时应设投料斗（喇叭口高出构造柱顶50mm），如下图。

3.4 混凝土浇筑a.浇筑前，应将柱根处杂物清理干净，并用压力水冲洗，砌体表面应浇水湿技术交底记录施工单位:XXX有限公司2020年3月19日编号:工程名称XXXXX 交底部位构造柱施工技术交底共6 页第3 页交底内容:润，根部施工缝在浇筑前先铺50mm左右与混凝土配合比相同的水泥砂浆。

b.浇筑时，应分层浇筑振捣，每层厚度≯500mm，边下料边振捣，连续作业浇筑到顶。

c.浇筑后，在12h以内，应对混凝土表面覆盖并浇水养护，养护时间不少于7d。

构造柱混凝土浇筑成型效果4、抱框柱设置4.1门窗洞口设置抱框柱时，截面尺寸为：墙宽×200，主筋采用412，采用单面焊接，焊缝长度10d，拉钩采用Φ6@250。

技术交底记录施工单位:XXX有限公司2020年3月19日编号:工程名称XXXXX 交底部位构造柱施工技术交底共6 页第4 页交底内容:抱框柱的做法五、注意事项1、构造柱的位置、尺寸截面、配筋、混凝土标号等按构造柱图纸施工。

2、自拌混凝土应随用随拌，避免材料浪费。

二次结构钢筋技术交底
一、钢筋的规格和型号
在技术交底中，首先需要明确使用的钢筋的规格和型号。

钢筋的规格通常由钢筋的直径和强度等级来确定，常见的钢筋规格有Φ12、Φ14、Φ16等。

在确定了钢筋规格之后，还需要详细说明使用的钢筋型号，以确保钢筋的质量符合要求。

二、钢筋的布置
钢筋的布置是保证结构强度和稳定性的重要一环。

在技术交底中，需要详细说明钢筋的布置原则、布筋图纸上的符号及其含义。

具体的要求包括：钢筋的纵、横向间距，盖梁、柱、板等构件的钢筋布置方式，接缝部分钢筋的处理等。

三、钢筋的加工和安装
钢筋加工和安装是保证钢筋连接牢固、符合设计要求的重要环节。

在技术交底中，需要明确钢筋的加工要求，包括钢筋的切断、弯曲、焊接等工艺。

同时，还需要详细说明钢筋安装的方法和要求，比如钢筋的支撑方式、使用支撑材料的规范、翻边结构的处理等。

四、钢筋的连接和接头
钢筋的连接和接头是确保结构连续性的重要一环。

在技术交底中，需要明确钢筋的连接方式，常见的方式包括搭接接头、机械连接等。

同时，还需要说明接头的处理要求，比如接头的长度、焊接的方法和要求、接头的锚固等。

五、钢筋的保护和防锈
钢筋的保护和防锈是确保结构寿命和耐久性的重要环节。

在技术交底中，需要明确钢筋的保护要求，包括使用防锈剂的种类和方法、涂刷涂料的要求等。

同时，还需要说明钢筋的包裹方式和防护层厚度等。

六、其他注意事项
在技术交底中，还需要注意一些其他的事项，比如施工现场的安全措施、检验验收的方法和标准等。

同时，还需要对施工过程中可能遇到的问题和解决方法进行交底，以确保施工的顺利进行。

二次结构技术交底关键信息项：1、二次结构施工的材料要求2、施工工艺流程3、质量标准及验收要求4、安全注意事项1、施工准备11 技术准备熟悉施工图纸，了解设计意图和相关规范要求。

编制施工方案，并向施工人员进行技术交底。

12 材料准备水泥：采用符合国家标准的普通硅酸盐水泥，有出厂合格证和复试报告。

砂：宜用中砂，过 5mm 孔径筛子，砂的含泥量不超过 5%。

石子：粒径 5～315mm，含泥量不超过 2%。

砌块：品种、规格、强度等级必须符合设计要求，并有出厂合格证和复试报告。

钢筋：应有出厂合格证和复试报告，表面无锈蚀和油污。

13 主要机具准备砂浆搅拌机、手推车、铁锹、灰桶、托线板、线坠、大铲、瓦刀等。

检测工具：水准仪、靠尺、塞尺、钢卷尺等。

2、施工工艺流程21 基层处理将基层表面的浮尘、杂物等清理干净，并浇水湿润。

对基层表面凹凸不平处进行剔平或修补。

22 测量放线根据设计图纸，在基础或楼板上放出墙身中心线、边线及门窗洞口位置线。

用墨线弹出墙体的控制线，并在墙柱上标出皮数杆。

23 构造柱钢筋绑扎按设计要求，将构造柱钢筋与主体结构预留钢筋进行绑扎连接。

箍筋间距应符合设计要求，且弯钩角度为 135°，平直段长度不小于 10d。

24 拉结筋设置沿墙高每隔 500mm 设置2φ6 拉结筋，拉结筋伸入墙内的长度不应小于 1000mm 或至门窗洞口边。

拉结筋应与主体结构预留钢筋或预埋件进行焊接或绑扎连接。

25 砌砖砌筑前，先浇水湿润砌块，含水率宜为 10%～15%。

采用“三一”砌砖法，即一铲灰、一块砖、一揉压。

砌筑时，上下皮应错缝搭砌，搭砌长度不应小于砌块长度的 1/3。

水平灰缝厚度和竖向灰缝宽度应控制在 8～12mm 之间，砂浆应饱满，不得出现瞎缝、透明缝。

26 过梁、圈梁施工当过梁跨度小于 15m 时，可采用钢筋砖过梁；当过梁跨度大于15m 时，应采用钢筋混凝土过梁。

圈梁应在墙砌至相应高度时进行浇筑，混凝土强度等级应符合设计要求。

二次结构--构造柱、圈梁、腰梁设置技术交底(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--砌体工程配套分项工程质量技术交底卡 GD2301003□□构造柱、过梁、压顶支模、浇砼砌体施工完毕后，当砂浆强度达1MPa时，应及时进行构造柱支模、浇筑砼，过梁、圈梁、压顶与构造柱同时浇筑，以保证墙体稳定性，当不能及时支模浇砼时，应有可靠的稳定支撑措施。

构造柱支模施工工工艺如下：（1）沿构造柱边缘粘贴2公分海绵条，如图一（2）支设构造柱模板（模板要清理干净、上好油），上口做成45o角浇筑口，在浇筑构造柱混凝土前，必须将砖墙和模板浇水湿润（钢模板面不浇水，刷隔离剂），并将模板内的砂浆残块、砖渣等杂物清理干净。

为了便于清理，可事先在砌墙时，在各层构造柱底部（圈梁面上）留出二皮砖高的洞口，杂物清除后立即用砖砌封闭洞口。

如图二、图三。

图一构造柱贴海绵条图二构造柱支模图三构造柱支45o角浇筑口（3）浇筑构造柱的混凝土，其坍落度一般以50～70mm为宜，以保证浇筑密实，亦可根据施工条件、气温高低，在保证浇捣密实情况下加以调整。

构造柱的混凝土浇筑可以分段进行，每段高度不宜大于2m，或每个楼层分二次浇筑。

在施工条件较好，并能保证浇捣密实时，亦可每一楼层一次浇筑。

浇捣构造柱混凝土时，宜用插入式振动器，分层捣实。

振捣棒随振随拔，每次振捣层的厚度不得超过振捣棒有效长度的倍，一般为200mm左右。

振捣时，振捣棒应避免直接触碰钢筋和砖墙，严禁通过砖墙传振，以免砖墙鼓肚和灰缝开裂。

在新老混凝土接槎处，须先用水冲洗、湿润，再铺10～20mm厚的水泥砂浆（用原混凝土配合比，去掉石子），方可继续浇筑混凝土。

（4）拆除构造柱模板详见图四图四构造柱模板拆除（5）拆除后的构造柱凿除梯形口多余砼并修补平整，如图五。

图五构造柱施工完毕效果交底人接底人交底时间接受交底时间。

二次结构圈梁构造柱钢筋工程技术交底1、施工准备1.1材料及主要机具：1.1.1钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验。

钢筋应无老锈及油污。

1.1.2铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。

2.1.3控制混凝土保护层用的砂浆垫块、塑料卡。

1.1.4工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。

1.2作业条件：1.2.1按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。

准备好垫木。

按不同规格型号堆放并垫好垫木。

1.2.2核对钢筋的级别，型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。

1.2.3弹好标高水平线及构造柱的外皮线。

1.2.4圈梁模板已做完预检，并将模内清理干净。

2.构件设置2.1构造柱设置：页岩多孔砖和加气砼砌块墙体当墙长大于5m时均设构造柱，其截面尺寸为相应部位的墙厚×200，配筋为纵筋4Ф12，箍筋￠6﹫100/200。

锚入主体结构中采用植筋的方式。

2.2圈梁或砼配筋带设置：非住宅部分当墙高大于4m时设置圈梁，住宅部分均设置腰梁，设置截面尺寸为相应部位的墙厚×120，配筋为纵筋4Ф12，箍筋￠6﹫200。

锚入主体结构中采用植筋的方式。

窗台位置的压顶详见结构墙身大样图。

2.3门窗抱框柱设置：门窗洞两侧设置，截面尺寸为相应部位的墙厚×100，配筋为纵筋2￠10，S形拉筋为￠6﹫400。

纵筋底部锚入地（楼）面内，纵筋上部锚入过梁内。

2.4拉结筋设置：每500高植入或埋入两根￠6拉结筋，拉结筋通长设置。

3、操作工艺3.1构造柱钢筋绑扎：3.1.1工艺流程：预制构造柱钢筋骨架→植入构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。

3.1.2预制构造柱钢筋骨架：3.1.2.1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。

3.1.2.2根据画线位置，将箍筋套在受力筋上逐根绑扎，要预留出搭接部位的长度。

二次结构施工方法结构后砌填充墙体构造柱施工，因局限于操作空间环境，容易出现墙体垂直度和平整度偏差大，构造柱漏浆、涨模、蜂窝和垂直度偏差大等质量通病。

另一方面，由于构造柱的涨模、跑模、支模时不保护成品墙等原因致墙面平整度偏差大，增加了墙面抹灰层的厚度，浪费了原材料资源。

针对构造柱混凝土存在涨模、不平整、漏浆等施工问题，采用改进的模板体系，在砖墙构造柱安模接触处粘贴密封材料，解决混凝土浇筑过程漏浆的问题，成型后观感比较好。

工艺流程图基本要求一.基层处理：基层清理干净，不平整处可采取剔除或补抹砂浆的措施，特别是构造柱地面处要求平整≯3mm ，确保立模的缝隙密实。

二.构造柱的位置放线：构造柱在墙中位置的放线应按设计布置，当无设计规定时应按规范要求处理。

其位置必须由基础向上按各层垂直布置，放线时以建筑物和构造柱的轴线作为基准线，首先按图纸设计墙体的位置放置墙位线，然后再按构造柱在墙中的位置进行测放，轴线位移质量偏差≯5mm ，并做好标识。

三.构造柱筋绑扎：按设计配筋进行绑扎，柱筋绑扎完成后应将其垂直固定，避免倾倒。

四.墙体的砌筑模板制作 模板配料规范马牙槎高度构造柱位置运至现场 钢筋制作柱筋分析马牙槎修整模板拆除砼浇筑养护检查验收安装模板墙体砌筑 构造柱筋绑扎 立皮数杆定位放线清理基层1）按编制好的砖块排列图，在砌体的两侧混凝土墙或柱上设置皮数杆及标高。

2）砌筑按要求控制墙体的平整度和垂直度，根据墙体厚度采用双面挂线的砌筑方法；挂线时注意两头皮数杆标高的一致。

为确保墙体留置构造柱的截面尺寸及马牙槎大小一致，构造柱在墙体砌筑时按截面尺寸及马牙槎位置处挂垂直线，以控制其尺寸大小及垂直度。

3）构造柱的拉结钢筋设置：构造柱在墙体的拉结钢筋应在砌筑过程中一起埋设，拉结钢筋沿柱高每500mm设置一道，每道为2根φ6mm带弯钩钢筋，拉结钢筋在构造柱中通长设置，伸入两端砖墙砌体各不少于1000mm。

4）构造柱模板步步紧孔的留设：为确保构造柱模板安装的牢固，支模的步步紧应在墙体砌筑过程中事先留孔，留置的具体做法是：采用步步紧作为通孔工具，根据支模需要的位置，一般为垂直高度为每500mm预留一孔，砌筑时安放在砖砌体的竖缝内，如灰缝位置不对，可采用电钻（不能使用电锤冲击，造成墙体的轻微损坏，影响观感）在需要的位置打孔。

二次结构钢筋专项做法技术交底一、钢筋加工成型：①墙拉筋的端部均做180°弯钩，弯钩平直段长度为30mm。

植筋端用切割机（无齿锯）下料。

②构件保护层均以箍筋外皮20mm计算，箍筋的闭口和拉钩的弯钩弯后平直段长度为：10d且≥75mm。

二、墙体拉结筋：①墙拉筋为2根A6钢筋@500mm（不大于2皮砌块）通常设置（做法详7月20号技术交底植筋工艺）植筋牢固，确保现场随意抽查都转不动。

②墙拉筋的长度为伸到门、窗、洞口边扣保护层20~30mm。

③墙拉筋在阴、阳角的拐弯处做90°连续通过（操作工艺详7月20号技术交底附图）。

④墙拉筋的搭接长度为300mm，且相邻接头相互错开。

三、墙体构造柱：构造柱设置的位置（详7月20号技术交底附图）①构造柱钢筋为4C8、箍筋为A6@250mm，箍筋50mm起步绑扎，绑扎时箍筋闭口（四角转）相互错开。

②构造柱C8钢筋搭接320mm，构造柱上下450mm范围内箍筋加密间距为@100（即上下各5个加密）。

③构造柱钢筋下料长度为：上部在框梁底时（钢筋长度为地面到框梁底高度加植筋深度），上部在框梁外挑口时（钢筋长度为本层地面到上层地面再加露出上层320mm）。

四、门、窗、洞口边抱框柱：抱框柱设置的位置（详7月20号技术交底）①抱框柱钢筋为2C12、拉钩为A6@200mm，拉钩50mm起步绑扎，绑扎时拉钩闭口朝砌体墙方向。

②抱框柱C12钢筋搭接480mm，抱框柱拉钩上下均不加密。

③抱框柱钢筋下料长度为：门、窗、洞口高度加过梁高度再加180mm长90°弯拐,没有过梁的抱框柱钢筋下料长度为门、窗、洞口高度加顶部植筋深度。

五、门、窗、洞口过梁：过梁箍筋均为A6@200（2），主筋伸入两端支座长度250mm过梁截六、砌体墙圈梁：①外墙在窗台标高处通常设置窗台压顶截面为：墙厚×150mm，主筋4C8、钢筋A6@250。

②外墙在窗顶标高处通常设置配筋带截面为：墙厚×50mm，主筋2C8、拉钩A6@250，当墙高大于4m时配筋带为圈梁，截面为墙厚×200mm，主筋4C8、箍筋A6@250。

技术（安全）交底记录鲁JJ-013- 001山东省建筑工程质量监督总站监制技术（安全）交底记录鲁JJ-013- 002山东省建筑工程质量监督总站监制鲁JJ-013- 003交底内容：1.3、细部构造要求1.3.1、构造柱设置要求构造柱的钢筋构造和施工要求详见图集《12G614-1》，构造柱配筋大样详见附图1；构造柱无特殊注明时应按下述原则设置：1、当填充墙长度大于5米或2倍层高时(长度范围内无砼柱、剪力墙、翼墙)，墙中部加设间距不大于4米的构造柱；2、门窗洞宽≥2.1米时两侧设构造柱；门窗洞宽<2.1米时两侧设100mm宽的抱框(平面图中另有注明时除外)；3、填充墙端部无翼墙形成自由端时，墙端部需设构造柱；4、外墙窗台和屋顶女儿墙应设置间距不大于3米的构造柱(女儿墙高度大于1.5米时构造柱间距由设计指定)，窗台和女儿墙转角处也应设置构造柱；5、宽度小于500的窗间墙整体做成构造柱，纵筋锚入上下层的梁中；6、楼梯间采用填充墙时，应设置间距不大于层高且不大于4米的构造柱；7、电梯井道为填充墙时，井道四角和门边均应设构造柱，且应满足电梯施工图的要求。

附图1 构造柱配筋大样1.3.2、圈梁和压顶梁圈梁和压顶梁的钢筋构造和施工要求详见图集《12G614-1》，圈梁配筋大样详见附图2；圈梁无特殊注明时应按下述原则设置：1、填充墙高度大于4米时，应沿墙高每2米左右(同时结合门窗洞口高度)设置一道圈梁，圈梁应与竖向构件或构造柱连接且沿墙全长布置；2、图中所有窗台、阳台均应设置压顶梁，压顶梁每边嵌入窗间墙内不小于120mm；3、电梯井道为填充墙时应在电梯门顶设置一道封闭圈梁，竖向间距不大于2.4米且应满足电梯安装的要求，其具体位置和梁高应以电梯施工图为准；4、填充墙如需预留幕墙埋件，则应在对应位置设置通长圈梁，圈梁应与竖向构件或构造柱连接；山东省建筑工程质量监督总站监制鲁JJ-013- 004交底内容：5、当女儿墙采用填充墙(高层女儿墙一般采用钢筋混凝土墙)砌筑时，墙顶应设置女儿墙压顶梁，和女儿墙构造柱进行连接。

2
2
2
2
表C2-1
编 号
工 程 名 称
交底日期
施工单位
分项工程名称
二次结构技术交底
交底提要
交底内容：
实用文档
审核人 交底人 接受交底人
1、本表由建设单位填写，交底单位与接受交底单位各存一份。

2
六、节点要求
1、墙体优化、排版
通过预先设计排砖图并确定质量标准，由施工员和班组长预放灰缝线，使每位参与施工的工人可以简单直接地知道这道墙该怎么砌筑，和相关的质量要求
2、构造柱支模前马牙口处贴海棉条
编号
表C2-1
工程名称交底日期
施工单位分项工程名称二次结构技术交底交底提要
交底内容：
实用文档
3、砌体采用原浆勾缝
审核人交底人接受交底人
1、本表由建设单位填写，交底单位与接受交底单位各存一份。

2
编号
表C2-1
工程名称交底日期
施工单位分项工程名称二次结构技术交底交底提要
交底内容：
实用文档
4、构造柱上口支设簸箕口
审核人交底人接受交底人
1、本表由建设单位填写，交底单位与接受交底单位各存一份。

2
编号
表C2-1
工程名称交底日期
施工单位分项工程名称二次结构技术交底交底提要
交底内容：
实用文档
审核人交底人接受交底人
1、本表由建设单位填写，交底单位与接受交底单位各存一份。

2
2。

二次结构砌筑技术、安全交底记录一、施工准备1、主要材料准备:实心砖:强度等级为MU10,规格采用240×115×53,主要用于墙底部坎台及墙顶斜塞填充。

轻集料混凝土小型砌块：本工程所有内外填充墙均采用轻集料混凝土小型砌块，墙厚有300、250、200、100等3种，砌块强度等级为M3.5,容重不大于1000KN/m。

砌筑用砂浆:本工程设计要求±0以下采用M5.0水泥砂浆，±0以上采用M5。

0水泥砂浆，水泥宜采用强度等级32。

5级普通硅酸盐水泥，产品应有出厂合格证及复试报告，砂子采用粗砂，并过5mm的密目网筛，砂的含泥量不应超过5%。

混凝土强度等级：构造柱、过梁、圈梁为C25,门窗抱框、卫生间墙底500高坎台为C20,细石地面混凝土为C20，钢筋：二次结构主要钢筋品种有Ф6、Ф10、Ф12，拉结筋和构造柱、圈梁箍筋均为Ф6圆钢，构造柱纵筋采用Ф12螺纹钢筋，钢筋进场必须经复试合格方可用于本工程。

本工程二次结构拉结筋、构造柱纵筋均采用化学植筋施工工艺:植筋采用的结构胶必须要有出厂合格证，及相应检测报告。

其他材料:门窗洞口预埋混凝土块或埋件、门窗洞口预制过梁等砌筑前应准备完善2、主要机具：机械:双笼施工升降机、砂浆机、搅拌机等。

工具：大铲、刨锛、瓦刀、泥桶、存灰槽、筛子、勾缝条、运砖车、灰浆车、翻斗车和砖笼等检测工具:水准仪、经纬仪、钢卷尺、百格网、皮数杆、线坠、水平尺、磅秤、砂浆试模等3、作业条件:放好砌体墙身位置线、门窗洞口、构造柱等位置线，经验线符合设计图纸要求,预检合格。

在主体结构墙柱身上弹出建筑+1m水平控制线，立好尺杆。

采用后植筋施工的拉结筋、构造柱纵筋已进行拉拨试验、位置高度经检查符合设计要求。

配制异形尺寸砌块,同材割制，,砂浆、砼经试配确定配合比，准备好试模。

填充外墙施工时,外防护脚手架应随楼层搭设完毕，墙体距外脚手架间的间隙应设置水平防护，防止高空坠落。
