建筑施工技术教案-桩基础施工

桩基础塔吊基础施工方案(7.14)一、项目背景桩基础和塔吊基础是大型建筑施工中至关重要的工程环节。

本文将围绕桩基础和塔吊基础施工方案展开详细介绍，以确保施工过程安全、高效、顺利。

二、桩基础施工方案2.1. 施工前准备在进行桩基础施工前，需要对现场进行详细的勘测和规划，确保桩基础施工的准确性和稳定性。

同时，准备好相应的施工设备和材料，包括桩机、钢筋、混凝土等。

2.2. 施工步骤1.桩基础定位：根据设计图纸要求，确定桩基础各个位置的坐标，进行标定。

2.钻孔：使用桩机进行钻孔作业，保证孔的垂直度和直径符合设计要求。

3.钢筋笼安装：在钻好的孔内安装钢筋笼，确保钢筋笼与孔壁之间有足够的间隙，以便浇筑混凝土。

4.浇筑混凝土：将预先调配好的混凝土倒入孔内，确保充实并震实，同时注意防止混凝土渗漏。

5.养护处理：对已浇筑的桩基础进行养护处理，保证混凝土的强度和稳定性。

三、塔吊基础施工方案3.1. 施工前准备在进行塔吊基础施工前，同样需要对施工现场进行仔细的勘测和规划，确保施工顺利进行。

准备好所需的设备和材料，包括混凝土搅拌机、模板、钢筋等。

3.2. 施工步骤1.基础布置：根据设计图纸要求，确定塔吊基础的布置位置和尺寸。

2.模板安装：根据设计要求安装好塔吊基础的模板，确保模板的准确性和稳定性。

3.钢筋绑扎：在模板内安装好所需的钢筋，保证钢筋的数量和位置符合设计要求。

4.浇筑混凝土：将预先调配好的混凝土倒入模板内，注意搅拌均匀和浇筑均匀，避免混凝土渗漏。

5.模板拆除：待混凝土达到强度要求后，拆除模板，进行进一步的养护处理和检查。

四、总结桩基础和塔吊基础施工是大型建筑工程中的重要环节，对施工质量和安全具有至关重要的影响。

通过详细的施工方案规划和实施，可以确保施工过程的顺利进行，保证工程质量和安全。

在实际施工中，还需严格按照设计图纸和相关规范要求进行操作，保证施工过程符合标准和要求。

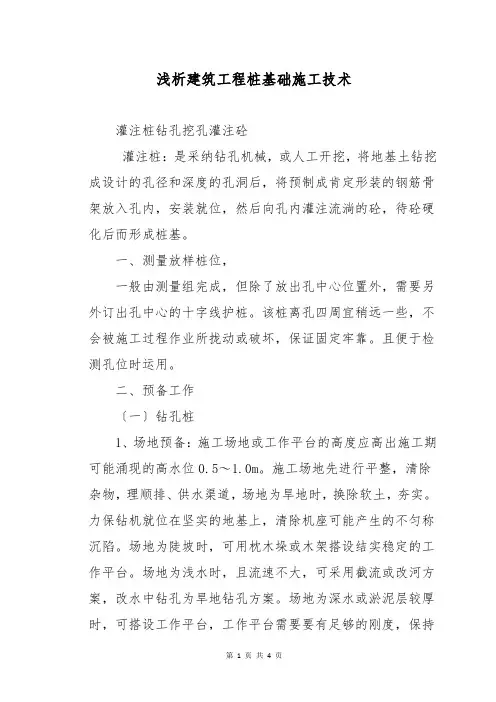

浅析建筑工程桩基础施工技术灌注桩钻孔挖孔灌注砼灌注桩：是采纳钻孔机械，或人工开挖，将地基土钻挖成设计的孔径和深度的孔洞后，将预制成肯定形装的钢筋骨架放入孔内，安装就位，然后向孔内灌注流淌的砼，待砼硬化后而形成桩基。

一、测量放样桩位，一般由测量组完成，但除了放出孔中心位置外，需要另外订出孔中心的十字线护桩。

该桩离孔四周宜稍远一些，不会被施工过程作业所拢动或破坏，保证固定牢靠。

且便于检测孔位时运用。

二、预备工作〔一〕钻孔桩1、场地预备：施工场地或工作平台的高度应高出施工期可能涌现的高水位0.5～1.0m。

施工场地先进行平整，清除杂物，理顺排、供水渠道，场地为旱地时，换除软土，夯实。

力保钻机就位在坚实的地基上，清除机座可能产生的不匀称沉陷。

场地为陡坡时，可用枕木垛或木架搭设结实稳定的工作平台。

场地为浅水时，且流速不大，可采用截流或改河方案，改水中钻孔为旱地钻孔方案。

场地为深水或淤泥层较厚时，可搭设工作平台，工作平台需要要有足够的刚度，保持稳定，并考虑洪水季节能使钻机顺当进入和撤出场地。

2、埋设护筒：护筒有固定桩位，引导钻头方向，隔离地面水免其流入井孔，爱护孔口不坍塌，并保证孔内水位〔泥浆〕高出地下水位或施工水位肯定高度，形成静水压力，进而爱护孔壁免于坍塌等作用。

护筒内径比桩径大20～40cm，护筒平面位置的'偏差一般不得大于5cm，护筒倾斜度的偏差不大于1%。

要实时进行检测，超出规定，实时纠偏。

3、制备泥浆：在钻孔中，由于泥浆相对密度大于水的相对密度，故护筒内同样高的水头，泥浆的静水压力比水大。

由于静水压力的作用，泥浆在井孔壁形成一层泥皮，阻隔孔内外渗流，爱护孔壁免于坍塌。

泥浆还起浮悬钻渣的作用，使钻孔正常进行。

不同的钻进方法，泥浆起的作用也不一样，对泥浆性能的要求也不相同。

在制备泥浆的过程中，要留意泥浆的性能〔相对密度、粘度、静切力、含沙率、胶体率、失水率、酸碱度〕；同时也要重视粘土的选择，粘土以水化快、造浆技能强、粘度大的膨润土或接近地表经过冻融的粘土为好，但应尽量就地取材。

桩基础施工一、引言桩基础施工在建筑工程中扮演着至关重要的角色。

桩基础是指通过在地面或者岩石中打入的桩来承担建筑物或其他结构的荷载的技术。

在施工过程中，桩基础的选择、施工方案的设计和实施都需要严格遵循相关规范和要求，以确保基础的稳定性和安全性。

本文将全面介绍桩基础施工的过程、注意事项以及相关技术细节。

二、桩基础的分类1. 按桩的材料分类桩基础可以根据桩的材料分为钢桩、混凝土桩和木桩等多种类型。

不同材料的桩具有不同的特点，施工时需要根据具体工程条件选择适合的桩材料。

2. 按桩的施工方式分类桩基础施工方式可以分为静载和动载两种。

静载桩是在桩施工过程中不引入冲击或振动力的施工方式；动载桩则是通过冲击或振动力将桩打入地基。

三、桩基础施工的关键步骤1. 前期准备工作在进行桩基础施工前，需要对施工现场进行充分的准备工作，包括勘察设计、场地清理、基坑开挖等。

2. 桩基础施工方案设计根据设计要求和实际情况，制定桩基础施工方案，包括选择桩的材料、确定桩的种类和规格、施工方法和工艺等。

3. 桩基础施工施工根据设计方案，进行桩基础的施工，包括桩基础的布置、桩的制作和安装等。

4. 检测与验收完成桩基础施工后，对桩基础进行检测和验收，确保施工质量符合设计要求。

四、注意事项1. 安全第一在桩基础施工过程中，要高度重视安全问题，确保施工人员的人身安全和施工设备的安全。

2. 施工质量桩基础施工质量直接影响建筑物的安全和稳定性，务必严格按照设计要求和规范进行施工。

3. 环境保护施工过程中要注意减少对周围环境的影响，减少扬尘、噪音等污染物的产生。

五、结论桩基础施工是建筑工程中不可或缺的一环，只有加强对桩基础施工技术的研究和实践，才能确保建筑物的稳定性和安全性。

在今后的工程施工中，我们应更加注重桩基础施工的质量和安全，不断提高桩基础施工水平，为我国建设行业的发展贡献力量。

以上是关于桩基础施工的一些基本内容和要点，希望对读者有所帮助。

桩基础施工方案
1. 引言
桩基础是建筑工程中常用的基础形式，用于支撑建筑物的重量并传递到地基。

本文将介绍桩基础施工方案。

2. 施工前准备
在进行桩基础施工前，需要进行勘察和设计工作。

勘察工作包括地质勘察和水
文勘察，以确定地下情况和地下水位。

设计工作则包括确定桩的类型、长度和直径等参数。

3. 施工工艺
3.1 钻孔
首先进行钻孔，根据设计要求选择合适的钻孔设备和钻孔材料。

钻孔时要保持
垂直度和偏差控制，避免损坏周围结构。

3.2 砼灌注
在钻孔完成后，进行砼灌注。

在灌注前，需要进行桩底清理和底部清水处理。

砼灌注过程中要保证砼的坍落度和质量，并在规定时间内完成灌注。

3.3 桩帽浇筑
最后进行桩帽浇筑，将桩顶与建筑结构连接起来。

桩帽浇筑需要注意保温防冻
和养护，以保证结构的强度和稳定性。

4. 施工注意事项
在进行桩基础施工时，需要注意以下事项： - 确保施工现场安全，采取必要的
安全措施； - 严格按照设计要求进行施工，不得擅自改变桩的参数； - 定期检查施
工质量，确保施工质量符合要求。

5. 施工结束
桩基础施工结束后，需要进行验收和记录工作。

检查工程质量并填写相关表格，以备后续参考。

6. 结语
桩基础施工是建筑工程中重要的一环，合理施工方案和严格的施工质量控制对保证工程质量至关重要。

希望本文介绍的桩基础施工方案能为工程实践提供参考。

以上为桩基础施工方案的相关内容，希望对您有所帮助。

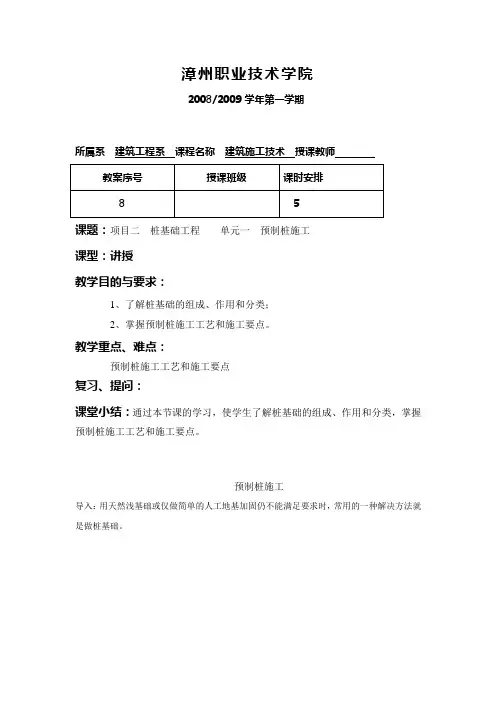

漳州职业技术学院2008/2009学年第一学期课题：项目二桩基础工程单元一预制桩施工课型：讲授教学目的与要求：1、了解桩基础的组成、作用和分类；2、掌握预制桩施工工艺和施工要点。

教学重点、难点：预制桩施工工艺和施工要点复习、提问：课堂小结：通过本节课的学习，使学生了解桩基础的组成、作用和分类，掌握预制桩施工工艺和施工要点。

预制桩施工导入：用天然浅基础或仅做简单的人工地基加固仍不能满足要求时，常用的一种解决方法就是做桩基础。

桩基础的组成和作用：由桩身和承台两部分组成，桩身或部分埋入土中，将上部结构的荷载通过桩穿过软弱土层传递到较深的地基，以解决浅基础承载力不足和变形较大的地基问题。

桩基础的分类：1、按传力性质分：端承桩、摩擦桩；2、按制作方式分：预制桩、灌注桩；3、按预制桩沉入方法分：锤击法、水冲法、振动法、静力压桩法；4、按灌注桩成孔方法分：钻孔、冲孔、挖孔灌注法、钻扩孔、沉管和爆扩灌注法等；5、按成桩方法分：非挤土成孔桩、部分挤土桩和挤土桩；6、按断面形式分：圆桩、方桩、多边行桩和管桩等；7、按制作材料分：混凝土桩，钢筋混凝土桩、钢桩等。

一、预制桩施工钢筋混凝土预制桩的施工，主要包括预制、起吊、运输、堆放、沉桩等过程。

（一）桩的制作、起吊、运输和堆放1、桩（实心桩和管桩）的制作：a、实心桩正方形，边长200～450mm；（管桩的外径通常为∅400mm、∅500 mm，壁厚80-110 mm）；b、30m以上的桩可分段预制，工厂制作每段不宜超过12M；c、砼强度等级不宜低于C30（预应力砼桩的强度等级不宜低于C40）；d、长桩现场制作，短桩工厂预制；e、用叠浇法预制桩施工，不宜超过4层，下层或邻桩的砼达到30％设计强度以后方可进行（管桩每节长度8～10M，采用离心法生产制作）。

f、制作程序为：现场布置→场地处理→浇地坪筑砼→支模→扎筋、安设吊环→浇筑混凝土→养护→（到30％强度后）拆模→支间隔端头模板、刷隔离剂、扎筋→浇筑间隔桩混凝土→同法间隔重叠制作第二层桩→…→养护到70％强度起吊→达100％强度后运输。

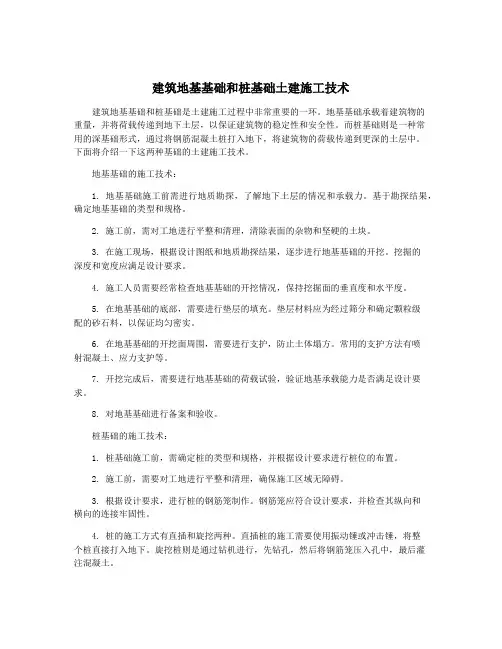

建筑地基基础和桩基础土建施工技术建筑地基基础和桩基础是土建施工过程中非常重要的一环。

地基基础承载着建筑物的重量，并将荷载传递到地下土层，以保证建筑物的稳定性和安全性。

而桩基础则是一种常用的深基础形式，通过将钢筋混凝土桩打入地下，将建筑物的荷载传递到更深的土层中。

下面将介绍一下这两种基础的土建施工技术。

地基基础的施工技术：1. 地基基础施工前需进行地质勘探，了解地下土层的情况和承载力。

基于勘探结果，确定地基基础的类型和规格。

2. 施工前，需对工地进行平整和清理，清除表面的杂物和坚硬的土块。

3. 在施工现场，根据设计图纸和地质勘探结果，逐步进行地基基础的开挖。

挖掘的深度和宽度应满足设计要求。

4. 施工人员需要经常检查地基基础的开挖情况，保持挖掘面的垂直度和水平度。

5. 在地基基础的底部，需要进行垫层的填充。

垫层材料应为经过筛分和确定颗粒级配的砂石料，以保证均匀密实。

6. 在地基基础的开挖面周围，需要进行支护，防止土体塌方。

常用的支护方法有喷射混凝土、应力支护等。

7. 开挖完成后，需要进行地基基础的荷载试验，验证地基承载能力是否满足设计要求。

8. 对地基基础进行备案和验收。

桩基础的施工技术：1. 桩基础施工前，需确定桩的类型和规格，并根据设计要求进行桩位的布置。

2. 施工前，需要对工地进行平整和清理，确保施工区域无障碍。

3. 根据设计要求，进行桩的钢筋笼制作。

钢筋笼应符合设计要求，并检查其纵向和横向的连接牢固性。

4. 桩的施工方式有直插和旋挖两种。

直插桩的施工需要使用振动锤或冲击锤，将整个桩直接打入地下。

旋挖桩则是通过钻机进行，先钻孔，然后将钢筋笼压入孔中，最后灌注混凝土。

5. 桩的打入过程中，需要监测竖向力、水平力和扭矩力的大小，以保证桩的竖直度和稳定性。

6. 打入桩后，需进行灌注混凝土，确保钢筋笼和土体之间的良好连接。

混凝土的浇注应均匀，避免空洞和分层。

7. 对桩基础进行校核和验收，检查桩的质量和承载能力是否满足设计要求。

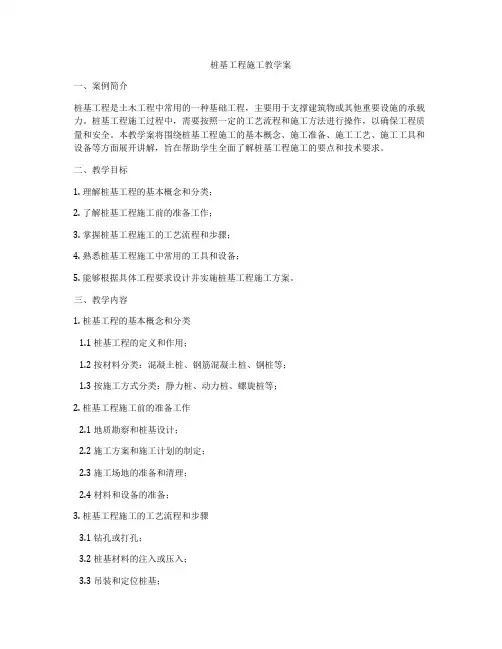

桩基工程施工教学案一、案例简介桩基工程是土木工程中常用的一种基础工程，主要用于支撑建筑物或其他重要设施的承载力。

桩基工程施工过程中，需要按照一定的工艺流程和施工方法进行操作，以确保工程质量和安全。

本教学案将围绕桩基工程施工的基本概念、施工准备、施工工艺、施工工具和设备等方面展开讲解，旨在帮助学生全面了解桩基工程施工的要点和技术要求。

二、教学目标1. 理解桩基工程的基本概念和分类；2. 了解桩基工程施工前的准备工作；3. 掌握桩基工程施工的工艺流程和步骤；4. 熟悉桩基工程施工中常用的工具和设备；5. 能够根据具体工程要求设计并实施桩基工程施工方案。

三、教学内容1. 桩基工程的基本概念和分类1.1 桩基工程的定义和作用；1.2 按材料分类：混凝土桩、钢筋混凝土桩、钢桩等；1.3 按施工方式分类：静力桩、动力桩、螺旋桩等；2. 桩基工程施工前的准备工作2.1 地质勘察和桩基设计；2.2 施工方案和施工计划的制定；2.3 施工场地的准备和清理；2.4 材料和设备的准备；3. 桩基工程施工的工艺流程和步骤3.1 钻孔或打孔；3.2 桩基材料的注入或压入；3.3 吊装和定位桩基；3.4 桩基的沉降和固结；4. 桩基工程施工中常用的工具和设备4.1 钻机和打孔设备；4.2 混凝土搅拌机和输送设备；4.3 吊装机和定位设备；4.4 测量仪器和检测设备；5. 桩基工程施工实例分析5.1 桩基工程施工案例分析；5.2 桩基工程施工质量和安全控制；5.3 桩基工程施工中的常见问题和处理方法；四、教学方法1. 理论讲解：通过PPT、视频等形式讲解桩基工程的基本概念和施工流程；2. 案例分析：选取实际的桩基工程施工案例进行分析和讨论，帮助学生理解和应用知识；3. 实地实习：组织学生参观工地，实地观摩桩基工程的施工现场，加深理论知识的实际应用；4. 小组讨论：分组讨论解决桩基施工中遇到的问题，培养学生的团队合作意识和解决问题的能力；五、教学考核1. 平时表现：包括听课态度、参与讨论、课堂作业等；2. 期中考核：考察学生对桩基工程施工流程和工具设备的掌握程度；3. 期末考试：考核学生对桩基工程的基本概念、分类、施工流程和实际应用的理解和运用能力；4. 实习报告：学生根据实地实习的内容和心得撰写相关报告，总结所学知识和实践经验；六、教学反馈1. 收集学生的课堂反馈意见，及时调整教学内容和方式；2. 对学生的考核成绩和实习表现进行评价，及时通知并建议学生提升自身；3. 定期举办座谈会、学术研讨会等活动，提升学生对桩基工程施工的认识和理解；七、教学效果经过本教学案的教学实践，学生应具备以下能力和素质：1. 了解桩基工程的基本概念、施工准备和施工步骤；2. 掌握桩基工程施工中常用的工具和设备；3. 能够根据具体工程要求设计并实施桩基工程施工方案；4. 具备团队合作和问题解决能力，能独立分析和解决实际工程问题；综上所述，桩基工程施工教学案将为学生提供一个全面了解和掌握桩基工程施工技术的机会，希望通过本次教学活动，能够更好地帮助学生理解和应用桩基工程施工的基本原理和技术要点。

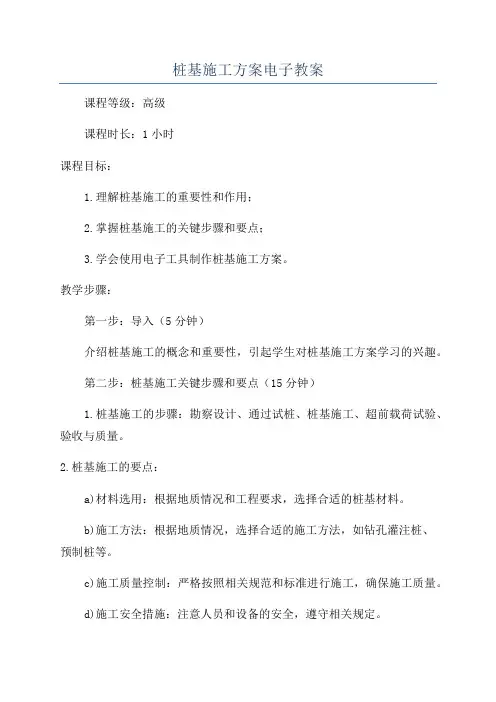

桩基施工方案电子教案课程等级：高级课程时长：1小时课程目标：1.理解桩基施工的重要性和作用；2.掌握桩基施工的关键步骤和要点；3.学会使用电子工具制作桩基施工方案。

教学步骤：第一步：导入（5分钟）介绍桩基施工的概念和重要性，引起学生对桩基施工方案学习的兴趣。

第二步：桩基施工关键步骤和要点（15分钟）1.桩基施工的步骤：勘察设计、通过试桩、桩基施工、超前载荷试验、验收与质量。

2.桩基施工的要点：a)材料选用：根据地质情况和工程要求，选择合适的桩基材料。

b)施工方法：根据地质情况，选择合适的施工方法，如钻孔灌注桩、预制桩等。

c)施工质量控制：严格按照相关规范和标准进行施工，确保施工质量。

d)施工安全措施：注意人员和设备的安全，遵守相关规定。

第三步：电子工具制作桩基施工方案（30分钟）1. 介绍电子工具（如Excel、AutoCAD）的基本功能，以及在桩基施工方案制作中的应用。

2.指导学生使用电子工具制作桩基施工方案，包括：a)工程概况：介绍工程基本情况，包括土质情况、设计要求等。

b)桩基类型选择：根据地质情况和设计要求，选择合适的桩基类型。

c) 桩基布置图：利用AutoCAD等工具绘制桩基布置图，包括桩基位置和数量等。

d)施工步骤和工序：列出桩基施工的详细步骤和工序，包括勘察设计、试桩、施工等。

e)施工安全与质量控制：列出施工中需要注意的安全和质量控制要点。

3.演示制作过程和操作技巧，帮助学生掌握电子工具的使用方法。

第四步：讨论与总结（10分钟）与学生进行互动交流，讨论桩基施工方案的制作过程中遇到的问题和经验分享。

第五步：作业布置（5分钟）布置桩基施工方案的进一步练习作业，鼓励学生运用所学知识制作完整的桩基施工方案。

教学评价：1.在课堂讨论和总结环节中，了解学生对桩基施工方案的掌握情况。

2.对学生完成的桩基施工方案作业进行综合评价，包括桩基布置图、施工步骤和工序的准确性和完整性等。

-《桩基工程手册》-《地基基础施工与质量检验》-《桩基工程技术与应用》。
