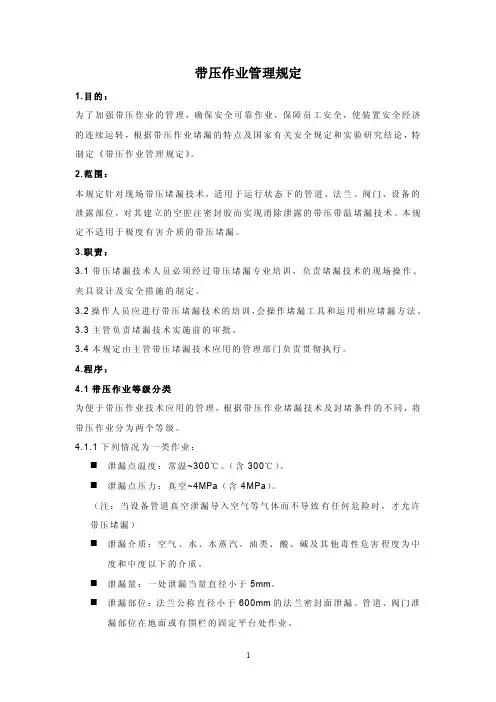

带压作业管理规定1.目的：为了加强带压作业的管理，确保安全可靠作业，保障员工安全，使装置安全经济的连续运转，根据带压作业堵漏的特点及国家有关安全规定和实验研究结论，特制定《带压作业管理规定》。
2.范围：本规定针对现场带压堵漏技术，适用于运行状态下的管道、法兰、阀门、设备的泄露部位，对其建立的空腔注密封胶而实现消除泄露的带压带温堵漏技术。
本规定不适用于极度有害介质的带压堵漏。
3.职责：3.1带压堵漏技术人员必须经过带压堵漏专业培训，负责堵漏技术的现场操作、夹具设计及安全措施的制定。
3.2操作人员应进行带压堵漏技术的培训，会操作堵漏工具和运用相应堵漏方法。
3.3主管负责堵漏技术实施前的审批。
3.4本规定由主管带压堵漏技术应用的管理部门负责贯彻执行。
4.程序：4.1带压作业等级分类为便于带压作业技术应用的管理，根据带压作业堵漏技术及封堵条件的不同，将带压作业分为两个等级。
4.1.1下列情况为一类作业：⏹泄漏点温度：常温~300℃。
（含300℃）。
⏹泄漏点压力：真空~4MPa（含4MPa）。
（注：当设备管道真空泄漏导入空气等气体而不导致有任何危险时，才允许带压堵漏）⏹泄漏介质：空气、水、水蒸汽。
油类、酸、碱及其他毒性危害程度为中度和中度以下的介质。
⏹泄漏量：一处泄漏当量直径小于5mm。
⏹泄漏部位：法兰公称直径小于600mm的法兰密封面泄漏。
管道、阀门泄漏部位在地面或有围栏的固定平台处作业。
4.1.2下列情况为二类作业⏹泄漏点温度：-20℃~常温、>301℃~650℃⏹泄漏点压力：>4.0~32MPa⏹泄漏介质：空气、水、水蒸汽。
油类、酸、碱及其他毒性危害程度为高度和高度以下的介质。
⏹泄漏量：一处泄漏当量直径>5mm，<10mm4.1.3对于超出上述条件的不采用带压堵漏，对于压力容器及压力管道堵漏无安全保障时，不采用带压堵漏，而按有关压力容器及压力管道规定处理。
4.2堵漏专用工具4.2.1现场堵漏工具为液压驱动注射枪（液压注射枪）和钢带捆绑工具。

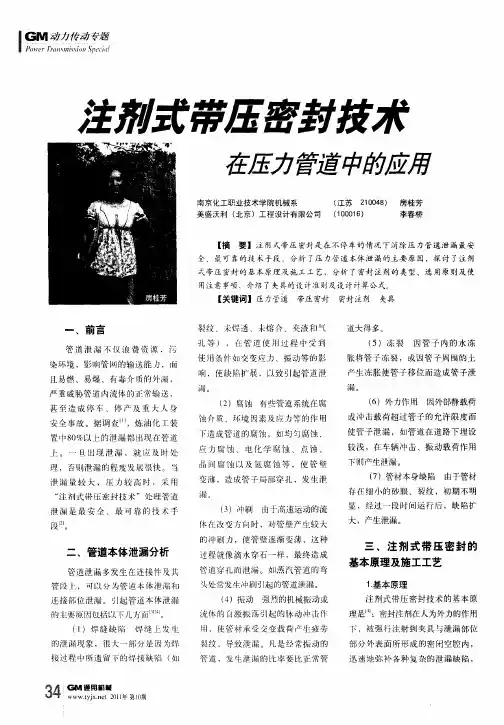

带压密封技术规范1带压密封技术规范一、标准信息备案号：J666-2007标准类别：中华人民共和国化工行业标准标准编号：HG/T 20201—2007标准名称：带压密封技术规范标准英文名称：Technical specification for online leak sealing标准的发布日期：2007-05-29标准的实施日期：2007-11-01标准的发布部门：中华人民共和国国家发展和改革委员会主编单位：全国化工施工标准化管理中心站出版时间：2007-09-01版次：1页数：85字数：137000开本：大16开装帧：平装定价：65元二、标准内容简介为了确保对生产系统的泄漏部位安全地进行带压密封工程，并保证其质量，制定本规范。
非生产系统泄漏部位的带压密封工程，可参照本规范执行。
本规范适用于压力为400Pa[绝压]～30MPa[表压]、温度为-180℃～800℃的生产系统泄漏事故的带压密封工程。
三、前言本规范根据原国家经贸委办公厅(国经贸厅行业[2003]22号文)和中国石油和化学工业协会(中石化协质发[2003]58号文)的要求，由中国工程建设标准化协会化工分会组织全国化工施工标准化管理中心站编制。
在制订过程中，编制组进行了广泛的调查研究，认真总结了我国近20年来在带压密封工程领域的技术研究和应用中的经验及成果，同时参考了国内外带压密封技术应用方面的大量资料，广泛征求了国内化工、石油化工、石油天然气、电力、冶金等行业的工程施工、密封注剂和注剂工器具生产等单位对规范制订稿的意见，编制组对所征求的意见进行了归纳和处理，最后经审查定稿。
本规范共分8章22节和7个附录，主要内容包括总则、术语和符号、安全管理与防护、密封注剂、注剂工器具、泄漏部位现场勘测、夹具设计、现场施工操作等。
在规范执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现本规范有需要修改和补充之处，请将意见或建议寄至：中国工程建设标准化协会化工分会(地址：北京市朝阳区安立路60号润枫德尚A座13层，邮编：100101，电话：64820649)，以供今后修订时参考。

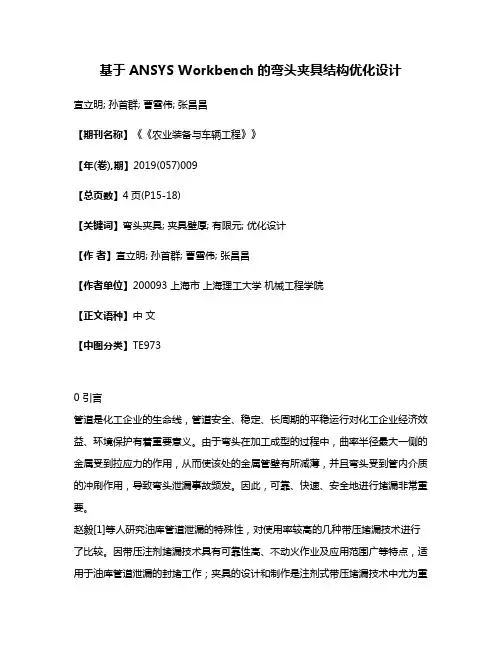

基于ANSYS Workbench的弯头夹具结构优化设计宣立明; 孙首群; 曹雪伟; 张昌昌【期刊名称】《《农业装备与车辆工程》》【年(卷),期】2019(057)009【总页数】4页(P15-18)【关键词】弯头夹具; 夹具壁厚; 有限元; 优化设计【作者】宣立明; 孙首群; 曹雪伟; 张昌昌【作者单位】200093 上海市上海理工大学机械工程学院【正文语种】中文【中图分类】TE9730 引言管道是化工企业的生命线，管道安全、稳定、长周期的平稳运行对化工企业经济效益、环境保护有着重要意义。
由于弯头在加工成型的过程中，曲率半径最大一侧的金属受到拉应力的作用，从而使该处的金属管壁有所减薄，并且弯头受到管内介质的冲刷作用，导致弯头泄漏事故频发。
因此，可靠、快速、安全地进行堵漏非常重要。
赵毅[1]等人研究油库管道泄漏的特殊性，对使用率较高的几种带压堵漏技术进行了比较。
因带压注剂堵漏技术具有可靠性高、不动火作业及应用范围广等特点，适用于油库管道泄漏的封堵工作；夹具的设计和制作是注剂式带压堵漏技术中尤为重要的一个环节，刘倍倍[2]从夹具设计和夹具尺寸计算两方面入手，介绍了当前化工生产中带夹具法带压堵漏；在夹具优化方面，高喜玲[3]利用有限元分析软件ANSYS 对注剂式密封夹具进行了分析，并与理论计算方法进行相应比较，证明基于夹具壁厚的有限元分析是有效可行的。
本文对公称直径DN150 的弯头夹具进行设计，利用有限元软件ANSYS Workbench，在满足弯头夹具带压堵漏作业要求的情况下对其壁厚进行尺寸缩小，以减轻质量、减小体积，提高带压堵漏技术的应用效率。
1 弯头夹具设计1.1 夹具壁厚计算在国内，不停输带压堵漏夹具理论计算公式主要是依据《压力容器安全监察规程》规定带压堵漏专用固定夹具，可以选用GB150《钢制压力容器》所规定的壁厚计算公式完成厚度的计算[4]：式中：S——夹具壁厚度，mm；P——夹具的设计压力，MPa；P1——介质压力，MPa；φ——焊接系数，取φ=1；[σ]t——泄漏介质温度下夹具材料的需用应力，MPa；X——根据经验添加；D2——夹具计算直径，管道外径加2 倍密封腔厚度，mm。
基于立式加工中心的端盖零件加工工艺及夹具设计随着机械加工技术的不断发展，立式加工中心已经成为现代机械加工中不可或缺的重要工具。
端盖零件是机械加工中常用的部件之一，其制造过程需要考虑加工工艺及夹具设计等诸多方面。
本文以某机械设备端盖零件为例，探讨了基于立式加工中心的端盖零件加工工艺及夹具设计的相关技术要点。
关键词：立式加工中心；端盖零件；加工工艺；夹具设计一、引言立式加工中心是一种集加工、检测、自动化控制于一体的高精度加工设备。
其广泛应用于航空、航天、汽车、电子、通信等领域的制造加工中，已成为现代机械加工中的主流设备。
端盖零件是机械加工中常用的部件之一，其制造过程需要考虑加工工艺及夹具设计等诸多方面。
本文将以某机械设备端盖零件为例，探讨基于立式加工中心的端盖零件加工工艺及夹具设计的相关技术要点。
二、端盖零件加工工艺1.零件材料选择端盖零件材料的选择需根据零件的机械性能要求和使用条件等因素进行综合考虑。
通常情况下，可选用碳钢、合金钢、不锈钢、铜、铝等材料进行加工。
2.制定加工工艺方案针对不同材料及零件结构特点，需制定相应的加工工艺方案。
具体包括切削参数、刀具选择、切削方式、冷却液选择等。
在选择切削参数时，需根据零件的具体尺寸、材料硬度等因素进行综合考虑，以保证加工效率和加工质量。
3.加工工序端盖零件的加工工序通常包括车削、铣削、钻孔、攻丝等，根据具体要求可进行选择和组合。
在加工过程中，需保证加工精度和表面质量，避免因加工造成的裂纹和变形等问题。
三、夹具设计夹具是完成零件制造的重要设备之一，直接影响加工精度和表面质量。
在端盖零件的加工中，需设计合适的夹具以保证零件的加工质量和安全性。
1.夹具类型选择根据端盖零件的形状和加工工艺要求，需选择合适的夹具类型。
通常情况下，可选用机械夹具、气动夹具、液压夹具等多种夹具类型。
2.夹具设计要点在夹具设计中，需考虑以下几个方面：(1) 夹具结构设计：夹具结构应具有足够的刚性和稳定性，并能够满足零件形状及加工工艺要求。

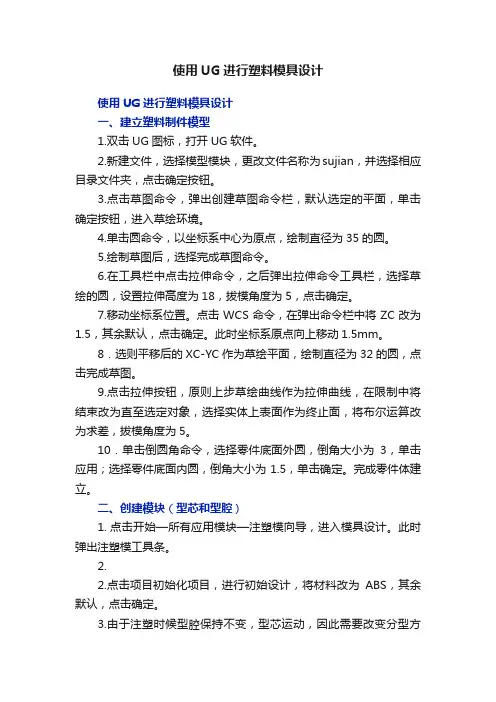

使用UG进行塑料模具设计使用UG进行塑料模具设计一、建立塑料制件模型1.双击UG图标，打开UG软件。
2.新建文件，选择模型模块，更改文件名称为sujian，并选择相应目录文件夹，点击确定按钮。
3.点击草图命令，弹出创建草图命令栏，默认选定的平面，单击确定按钮，进入草绘环境。
4.单击圆命令，以坐标系中心为原点，绘制直径为35的圆。
5.绘制草图后，选择完成草图命令。
6.在工具栏中点击拉伸命令，之后弹出拉伸命令工具栏，选择草绘的圆，设置拉伸高度为18，拔模角度为5，点击确定。
7.移动坐标系位置。
点击WCS命令，在弹出命令栏中将ZC改为1.5，其余默认，点击确定。
此时坐标系原点向上移动1.5mm。
8．选则平移后的XC-YC作为草绘平面，绘制直径为32的圆，点击完成草图。
9.点击拉伸按钮，原则上步草绘曲线作为拉伸曲线，在限制中将结束改为直至选定对象，选择实体上表面作为终止面，将布尔运算改为求差，拔模角度为5。
10．单击倒圆角命令，选择零件底面外圆，倒角大小为3，单击应用；选择零件底面内圆，倒角大小为1.5，单击确定。
完成零件体建立。
二、创建模块（型芯和型腔）1.点击开始—所有应用模块—注塑模向导，进入模具设计。
此时弹出注塑模工具条。
2.2.点击项目初始化项目，进行初始设计，将材料改为ABS，其余默认，点击确定。
3.由于注塑时候型腔保持不变，型芯运动，因此需要改变分型方向。
点击WCS动态，将Z轴改为向下，点击鼠标中键确定。
4.建立模具工作坐标。
点击模具CSYS，弹出对话框，选择选定面的中心命令，选择口的圆环表面，单击确定，此时模具坐标就移到分模面了。
5.点击工件按钮，将开始设为15，结束设为25，单击确定。
6.点击分型工具按钮，弹出分型管理器，对工件进行分型，建立模具型芯和型腔。
7.选择编辑分型线按钮，创建分型线。
弹出分型线对话框，选择自动搜索分型线，点击确定。
弹出对话框，点击选择体，选择零件，点击确定。
完成分型线的建立。

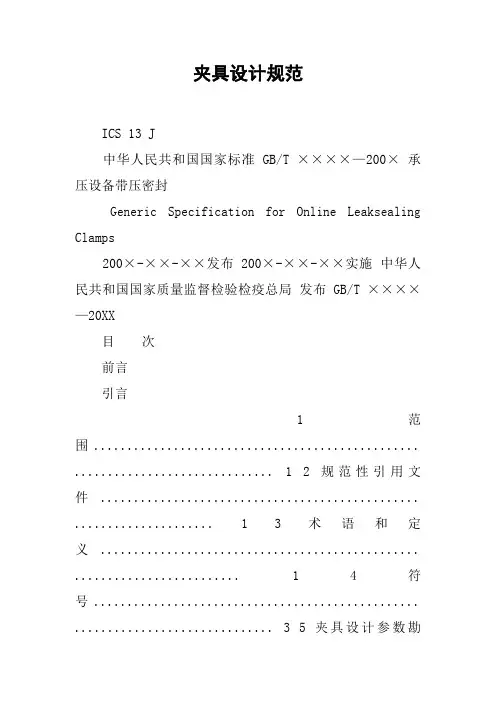

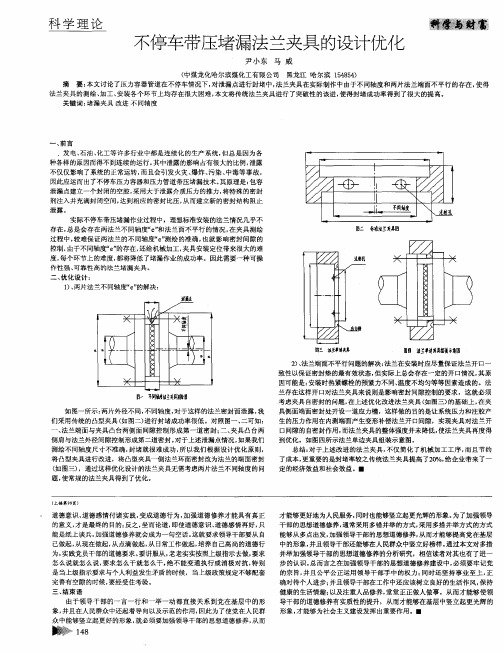

夹具设计规范ICS 13 J中华人民共和国国家标准 GB/T ××××—200×承压设备带压密封Generic Specification for Online Leaksealing Clamps200×-××-××发布 200×-××-××实施中华人民共和国国家质量监督检验检疫总局发布 GB/T ××××—20XX目次前言引言1 范围................................................. .............................. 12 规范性引用文件 ................................................ ..................... 13 术语和定义 ................................................ ......................... 14 符号................................................. .............................. 35 夹具设计参数勘测................................................. ....................3 概述……………………………………………………………………………………………………….3 夹具设计的理化参数勘测………………………………………………………………………………3 夹具设计的几何参数勘测……………………………………………………………………………….4 6 夹具设计准则 ................................................ ...................... 7 概述……………………………………………………………………………………………………….7 夹具的作用……………………………………………………………………………………………….7 夹具设计准则…………………………………………………………………………………………….7 7 夹具结构设计 ................................................ ...................... 7 法兰夹具结构…………………………………………………………………………………………….7 直管夹具结构…………………………………………………………………………………………….8 弯头夹具结构…………………………………………………………………………………………….9 三通夹具结构……………………………………………………………………………………………10 辅助夹具结构……………………………………………………………………………………………12 8 材料选择 ................................................ ......................... 12 设计荷载………………………………………………………………………………………………..12 按泄漏介质化学性质选择………………………………………………………………………………12 材料可焊性的选择………………………………………………………………………………………12 9 夹具计算 ................................................ ......................... 12 法兰夹具壁厚计算………………………………………………………………………………………12 管道夹具壁厚计算………………………………………………………………………………………12 温度对夹具设计的影响…………………………………………………………………………………13 耳板壁厚计算……………………………………………………………………………………………14 连接螺栓计算…………………………………………………………………………………………..16 管道夹具侧端板厚度计算………………………………………………………………………………16 10 夹具密封结构设计 ................................................ ................ 16 夹具密封间隙要求…………………………………………………………………………………….16 法兰夹具密封结构设计……………………………………………………………………………….17 直管夹具密封结构设计……………………………………………………………………………….17 弯头夹具密封结构设计……………………………………………………………………………….17 三通夹具密封结构设计……………………………………………………………………………….18 11 注剂孔结构及安装位置……………………………………………………….………………………..18 注剂孔结构………………………………………………………….……................................18 注剂孔安装位置...................................................................................................19 12 夹具制作 ................................................ ........................ 19 夹具成型............................................................................................................19 夹具加工精度......................................................................................................19 焊接成型 (19)IGB/T ××××—20XX附录 A应用夹具结构类型附图附录 B应用夹具密封结构附图IIGB/T ××××—20XX前言本标准是承压设备带压密封系列标准的第二个标准。
