专用夹具设计实例1
- 格式:ppt
- 大小:2.62 MB
- 文档页数:48
图3.1 异形杠杆简图图图图 3.2 车床夹具图3.3 盖板简图图 3.4 钻床夹具1 钻模板2 钻套3 压板4 圆柱销5 夹具体 6 挡销 7 菱形销图 3.6 固定支承钉-图3.8 可调支承图 3.9 可调支承的应用(a)(b) (c)图 3.10 自位支承图3.16 小锥度心轴图3.19 圆锥销组合定位(a ) (b) (c)图 3.20 定位套图 3.21半园定位(a) (b) (c) (d)图3.22 固定V形块结构形式图3.26 基准位移误差10图 3.31 v形块上定位铣斜面图 3.32 夹紧机构的组成1-压板;2-连杆;3-活塞推杆;4-气缸;5-活塞;6-配气阀图 3.35 夹紧力作用点靠近加工表面图 3.40 斜楔夹紧机构1-夹具体 ; 2-斜楔 ; 3-工件图 3.37 快速螺旋夹紧机构(d )1 工件2 压板3 T形槽用螺母图 3.40 典型螺旋压板夹紧机构图 3.41 偏心夹紧机构图 3.42圆偏心及其弧形楔展开图Array图3.48 单件联动夹紧机构1-工件;2-浮动压板;3-活塞杆;5-摇臂;4、6-摆动压块;7-螺母图3.49 多件联动夹紧机构图 3.44 螺旋式定心夹紧机构图 3.45 杠杆式三爪自定心卡盘图3.46机动楔式夹爪自动定心机构图 3.47 弹性心轴及弹簧夹头1-夹具体; 2-弹簧筒夹;3-锥套;4-螺母; 5-心轴图 3.54 膜片卡盘定心夹紧机构1 夹具体2 薄壁套筒3 液性塑料4 柱塞5 螺钉6 限位螺钉图3.56液性塑料定心夹紧机构图 3.49波纹套心轴图 3.58 固定钻模1 夹具体2 平面支承3 削边销4 圆柱销5 快速夹紧螺母6 特殊快换钻套图 3.59 回转式钻模1 钻模板 2夹具体 3手柄 4、8 螺母 5 把手 6 对定销7 圆柱销 9开口垫圈 10衬套 11 钻套 12 螺钉(a) (b)图3.60 翻转式钻模1 夹具体2 定位件3削扁开口垫圈 4 螺杆5 手轮6对定销7沉头螺钉图 3.61 盖板式钻模1 盖板2 圆柱销3 削边销4 支承钉5 把手图 3.62滑柱式钻模1-导向滑柱;2-齿条滑柱3夹具体4钻模板;5齿轮轴;6手柄;7套环(a)(b) (c)图 3.63 标准钻套1-钻套; 2-衬套 3 钻模板; 4-螺钉图 3.64.特殊钻套 (e)(a) (b) (c) 图 3.65 三种钻模板图3.66 悬挂式钻模板1-多轴传动头;2-弹簧;3-导柱;4-钻模板;5 -螺钉;6-导套1-定向键 ;2-对刀块;3 -夹具体; 4、8-压板 ;5-螺母; 6-定位块; 7-螺栓; 9-支钉; 10-浮动杠杆图3.68 杠杆零件的料仓式铣床夹具1-锯齿支钉;2,3,4-挡销; 5-压板; 6-螺母; 7- 压板支承螺钉; 8-对刀块图3.71 靠模铣床夹具图3.72 定向键图3.73 对刀装置图3.74 标准对刀块图 3.76 铣床夹具体与耳座1-支架;2 -镗套; 3、4-定位板;5、8-压板; 6-夹紧螺钉; 7-可调支承钉; 9-镗模底座; 10- 镗刀杆;11 浮动接头1、3 -V形块; 2-浮动压块; 4-弹簧;5-活塞; 6-活塞杆; 7-转动叉形块; 8、9 -浮动压板(a)(b) (c)图 3.80 常用的回转式镗套图 3.81 内滚式滚动镗套图3.82 回转镗套的引刀槽及尖头键(a)(b) (c)图3.83 单支承导向镗孔示意图(a)(b)图 3.84 双支承导向镗孔示意图图 3.85 确定让刀量示意图图 3.86 镗杆前端导引部分结构 (e )图 3.87 浮动接头1-镗杆;2-接头体;3-外套;4-拨动销图 3.88 飞球保持架工序图及心轴夹具1-拉杆;2-弹簧;3-套筒;4-斜块;5-压板;6-支承板;7-圆柱销;8-菱形销图 3.90阀体四孔偏心回转分度车床夹具1、11-螺栓; 2-压板; 3-摆动V形块; 4-过渡盘; 5-夹具体; 6-平衡块; 7-盖板; 8、10-固定、活动支承板; 9-活动菱形销图 3.92 十字槽轮零件精车圆弧工序简图图3.93 花盘式车床夹具1、3、4-定位套;2-定位销图 3.94 车床夹具与机床主轴的连接图3.95 加工偏心件的通用可调夹具1-组合气缸;2-双向压板;3-基体;4-快卸垫板;5-可换V形块;6-传动杆;7-压板;8-螺钉图 3.100 自动线上的机床固定夹具及随行夹具1-活动定位销;2-钩形压板;3-随行夹具;4-输送支承;5-定位支承板;6-润滑液压泵;7-杠杆;8-液压缸3.5.2 专用夹具的设计示例拨杆零件如图3.102,其加工过程为:同时铣一面及另一面大小端面,钻铰φ12H9、φ8H9孔并倒角,钻φ7孔和螺纹底孔φ5,铣2mm槽,攻螺纹M6。

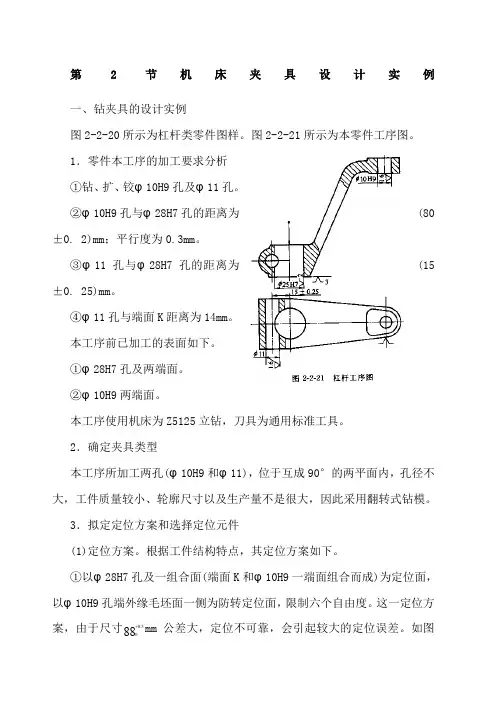

第2节机床夹具设计实例一、钻夹具的设计实例图2-2-20所示为杠杆类零件图样。
图2-2-21所示为本零件工序图。
1.零件本工序的加工要求分析①钻、扩、铰φ10H9孔及φ11孔。
②φ10H9孔与φ28H7孔的距离为(80±0. 2)mm;平行度为0.3mm。
③φ11孔与φ28H7孔的距离为(15±0. 25)mm。
④φ11孔与端面K距离为14mm。
本工序前已加工的表面如下。
①φ28H7孔及两端面。
②φ10H9两端面。
本工序使用机床为Z5125立钻,刀具为通用标准工具。
2.确定夹具类型本工序所加工两孔(φ10H9和φ11),位于互成90°的两平面内,孔径不大,工件质量较小、轮廓尺寸以及生产量不是很大,因此采用翻转式钻模。
3.拟定定位方案和选择定位元件(1)定位方案。
根据工件结构特点,其定位方案如下。
①以φ28H7孔及一组合面(端面K和φ10H9一端面组合而成)为定位面,以φ10H9孔端外缘毛坯面一侧为防转定位面,限制六个自由度。
这一定位方案,由于尺寸885.0mm公差大,定位不可靠,会引起较大的定位误差。
如图2-2-22(a)所示。
②以孔φ28H7孔及端面K 定位,以φ11孔外缘毛坯一侧为防转定位面,限制工件六个自由度。
为增加刚性,在φ10H9的端面增设一辅助支承,如图2-2-22 (b)所示。
比较上述两种定位方案,初步确定选用图2-2-22(b)所示的方案。
(2)选择定位元件。
①选择带台阶面的定位销,作为以φ28H7孔及其端面的定位元件,如图2-2-23所示。
定位副配合取6728g H φ。
②选择可调支承钉为φ11孔外缘毛坯一侧防转定位面的定位元件,如图2-2-24(a)所示。
也可选择如图2-2-24 (b)所示移动V 形块。
考虑结构简单,现选用图2-2-24(a)所示结构。
(3)定位误差计算①加工φ10H9孔时孔距尺寸(80±0.2)mm 的定位误差计算。
机床夹具设计第三章机床夹具设计教学时数:计划14学时教学目的:1、掌握定位误差计算2、掌握夹紧力计算3、掌握专用夹具设计要点,灵活运用定位元件和夹紧机构,根据生产实际和可能设计专用夹具。
教学重点: 1、工件的定位及定位误差计算2、工件的夹紧及夹紧力计算3、夹具的设计及装置合理选择。
教学难点: 1、定位误差计算中基准不重合误差和基准位移误差的计算和分析2、工件的受力分析及夹紧力的计算。
第一节概述一、夹具的功能和分类1.机床夹具的功用:实现工件定位和夹紧;使工件加工时相对于机床刀具有正确的位置;以保证工件的加工精度。

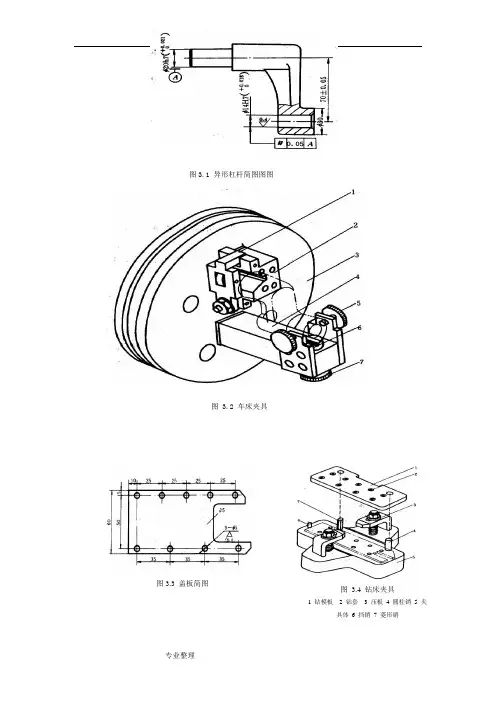

图3-1:异形杠杆简图图3-2:车床夹具异形杠杆加工需限制的自由度?工件用何定位元件限制了哪些自由度?为何V型块2固定,V形块6可调?且V型块2和V型块6开口方向不同?图3-3:盖板简图图3-4:钻床夹具盖板钻孔(通,盲孔)应限制自由度?夹具用何定位元件来限制各自由度?这里圆柱销,挡销,菱形销,各起什么作用?这里用左侧面和后侧面定位,是否用右侧面和前侧面定位?为什么?机床夹具在加工中的作用:保证加工精度;提高劳动生产率;改善工人劳动条件;降低生产成本;扩大工艺范围。
2、机床夹具的分类和发展(1)分类图3-5: 机床夹具的分类按使用范围和特点分:通用夹具、专用夹具、组合夹具、可调夹具按使用的机床分:车床夹具、铣床夹具、钻床夹具、镗床夹具。
(2) 发展应适用于产品品种和更新换代快的要求,其方向为柔性化、精密化、高效、自动化。
二、夹具的组成1.定位元件定位:使工件在夹具中占据正确的位置。
2.夹紧装置压紧夹牢:使工件不应受力而脱离已占据的正确位置。
3.夹具体基础件4.其它装置分度装置、对刀装置、导向元件、连接元件。
第二节工件在夹具中的定位夹具设计的任务:首先是选择和设计相应的定位元件来实现工序图上(工艺文件)所要求的定位方案。
主要定位面:主要限位面:一、工件以平面定位1.主要支承:限制工件自由度,起定位作用。

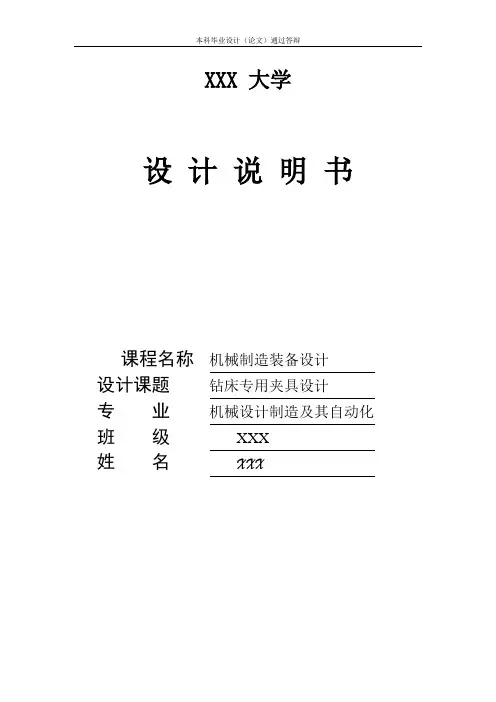

XXX 大学设计说明书课程名称机械制造装备设计设计课题钻床专用夹具设计专业机械设计制造及其自动化班级XXX姓名XXX设计任务书机械工程系机械设计与制造及其自动化专业学生姓名XXX班级XXX学号XXXX课程名称:机械制造装备设计设计题目:钻床专用夹具设计设计内容与要求:内容:为三孔支承块设计一套钻模夹具,便于摇臂钻床的加工。
设计要求:1.在摇臂钻床上加工两个Φ10的通孔。
2.要求绘制A1夹具装配图一张、A3零件图一张、设计说明书一份。
3.夹具设计要求合理,有利提高加工精度,保证加工质量,降低加工成本,提高劳动生产率和减轻工人的劳动强度,便于批量生产。
设计(论文)开始日期年月日指导老师设计(论文)完成日期年月日年月日设计评语机械工程系机械设计与制造及其自动化专业学生姓名 XXX 班级XXX学号 XXXX课程名称机械制造装备设计设计题目钻床专用夹具设计指导老师XXX老师设计篇幅:图纸 2 张说明书15 页指导教师评语:目录绪论 (2)第一章设计思想 (3)第二章主要技术指标 (4)第三章专用夹具设计 (8)3.1设计前的准备工作 (6)3.1.1明确工件的年生产纲领 (8)3.1.2熟悉工件零件图和工序图 (8)3.1.3加工方法 (8)3.2总体方案的确定 (8)3.2.1定位方案 (8)3.2.2常用的加紧机构有: (11)3.2.3选择夹紧机构 (11)3.2.4选择导向装置 (12)3.3夹具体 (13)3.3.1 绘制夹具装配图 (13)3.3.2绘制夹具零件图 (14)3.3.3使用说明 (14)第四章设计方案与结果 (15)4 .1设计方案论证 (15)4.2设计方法与结果 (15)第五章设计心得 (13)第六章致谢 (14)第七章参考文献 (15)绪论机械装备设计是一门非常重要的教学环节,这次设计使我们能综合应用机械制造基础中的理论知识,并结合生产实习中学到的实践知识,独立的分析和解决了零件机械制造中的问题。
典型专用夹具设计实例夹具是一种用来固定工件和工具的装置,它是机械加工过程中不可或缺的辅助工具。
根据不同的需求,夹具有很多不同的种类和设计,接下来我将介绍一个典型的专用夹具设计实例。
实例描述:假设我们需要设计一个专用夹具来加工一个特定形状的工件,该工件有多个不同的加工面,而且需要保持在特定的角度和位置上。
设计过程:1.确定夹具的类型首先,我们需要确定所需的夹具类型。
根据工件的特性和加工需求,可以选择不同类型的夹具,如平版夹具、角夹具、指爪夹具等。
在这个实例中,我们将选择一个角夹具,因为它可以提供更好的固定和定位功能。
2.分析工件的形状和要求接下来,我们需要对工件的形状和加工要求进行详细分析。
这将帮助我们确定夹具需要的特殊功能,如角度调整、位置定位、切割定位等。
3.设计夹具的主体结构根据分析结果,我们可以开始设计夹具的主体结构。
这部分主要包括夹持力源、固定位置和角度调整等功能。
夹具的主体结构通常由金属材料制成,以确保足够的强度和稳定性。
4.设计夹具的夹持力源在主体结构中,我们需要设计夹具的夹持力源,以确保工件可以牢固地固定在夹具上。
这可以通过使用夹紧装置、螺旋机械装置等实现。
在这个实例中,我们将使用一个螺旋机械装置来提供夹持力。
5.设计夹具的位置和角度调整机构为了满足工件加工的要求,夹具通常需要能够进行位置和角度的微调。
这可以通过添加位置和角度调整机构来实现。
例如,我们可以在夹具的主体结构上安装一个调节螺杆,以实现位置的微调,并使用一个角度调整装置来实现角度的微调。
6.考虑安全和易用性在设计夹具时,我们还需要考虑安全性和易用性。
夹具应该能够提供足够的安全性,以防止工人在操作中受伤。
此外,夹具还应该易于操作和调整,以提高工作效率。
7.进行模拟和测试在完成夹具设计后,我们还需要进行模拟和测试,以验证夹具的性能。
这可以通过使用计算机辅助设计(CAD)软件进行模拟,并在实际工作场景中进行测试。
结论:通过以上的设计过程,我们可以设计出一个典型的专用夹具来加工一个特定形状的工件。
实验三:机床夹具设计姓名:谢银飞班级:机制152班学号:1420152372(22)姓名:朱嘉俊班级:机制152班学号:1420152373(23)一.明确设计任务1.设计任务加工拨叉上8.4mm孔(工件材料45钢)。
工件以15.81F8孔、叉口及槽在定位轴2、削边销1、偏心轮3上定位,由偏心轮夹紧工件,并利用偏心轮楔面的作用限制工件一个自由度。
本夹具采用铰链式钻模板,放松锁锁紧螺钉6,即可回转钻模板,以便于装卸工件。
图1所示为拨叉钻孔工序图。
设计在Z525立式钻床上钻拨叉零件上8.4mm的钻床夹具。
图 1 零件图图 2 三维实体图2.杠杆臂加工工艺分析(1)加工要求加工φ10 和φ13 两孔;孔距为78±0.5;U型槽对称轴线与8.4轴线的水平尺寸为3.1±0.1mm,垂直尺寸为12.5 两孔垂直;8.4对15.81F8轴线平行度公差为0.2;φ13对φ22 轴线垂直度公差为0.1。
Φ10 孔Ra 值为3.2,Φ13 孔Ra 值为12.5。
(2)加工工艺由于该工序中两个孔的位置关系为相互垂直,且不在同一个平面里,要钻完一个孔后翻转90°再钻削另一个孔,因此要设计成翻转式钻夹具。
分析零件图可知,该拔叉的叉角两端面厚度薄于连接的表面,但减少了加工面,使用淬火处理提供局部的接触硬度。
叉角两端面面积相对较大,可防止加工过程中钻头钻偏,保证孔的加工精度,及孔与叉角两端面的垂直度。
其它表面加工精度较低,通过铣削、钻床的粗加工就可达到加工要求;而主要工作表面虽然加工精度相对较高,但也可以在正常的生产条件下,采用较经济的方法保质保量地加工出来,可见该零件工艺性好。
二.定位方案与定位元件1.夹具设计要求已知工件材料为45钢,毛坯为模锻件,所用机床为Z525型立式钻床,大批生产规模。
试为该工序设计一钻床夹具。
2、夹具的设计方案分析:①孔8.4mm为自由尺寸,可一次钻削保证。
该孔在轴线方向的设计基准距离槽mm的对称中心线为 3.1mm±0.1mm;在径向方向的设计基准是孔15.81F8的中心线,其对称度要求为0.2mm,该尺寸精度可以通过钻模保证。

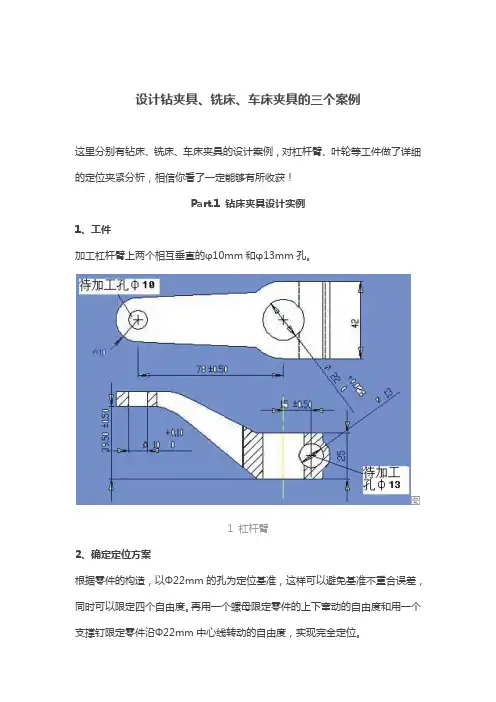

设计钻夹具、铣床、车床夹具的三个案例这里分别有钻床、铣床、车床夹具的设计案例,对杠杆臂、叶轮等工件做了详细的定位夹紧分析,相信你看了一定能够有所收获!Part.1 钻床夹具设计实例1、工件加工杠杆臂上两个相互垂直的φ10mm和φ13mm孔。
图1 杠杆臂2、确定定位方案根据零件的构造,以Φ22mm的孔为定位基准,这样可以避免基准不重合误差,同时可以限定四个自由度。
再用一个螺母限定零件的上下窜动的自由度和用一个支撑钉限定零件沿Φ22mm中心线转动的自由度,实现完全定位。
3、定位元件的选择定位销:插入Φ22mm的孔,用来限制X,Y方向的移动和转动,共四个自由度。
可调支承钉:限定Z方向的转动。
辅助支承:提高工件的安装刚度和定位的稳定性。
图2 圆柱孔定位4、钻模板类型选择选用固定式钻模板,制造方便、定位精度高。
图3 固定式钻模板5、钻模板类型选择由于孔φ10mm和φ13mm,一次钻孔就可达到要求,因此采用固定式钻套。
(Φ10mm选无肩;Φ13mm选有肩)。
图4 钻套6、确定夹紧方案根据零件的定位方案,采用锁紧螺母和开口垫圈来实现快速锁紧夹紧机构,它与一个加工面位置靠近,增加了刚性,零件夹紧变形也小,但对于另一个加工面较远,故采用辅助定位(螺旋辅助支承)元件来固定,提高刚性。
图5 夹紧三维结构图7、选用夹具体图6 铸造夹具体图7 钻床夹具总装配图Part.2 铣床夹具设计实例1、工件水泵叶轮,要求设计一副铣床夹具,用在卧式铣床上加工两条互成90°的十字槽。
图8 工件三维结构图2、定位方法工件定位时需完全限制六个方向的自由度: 沿X,Y,Z方向的水平运动以及轴向转动。
所以定位方案为将加工过的叶轮底面放置在一个大的圆形定位盘上,以大平面定位,消除X,Y方向的转动自由度和Z方向的移动自由度。
用一个定位销与叶轮上的孔相配合,以此消除X,Y的移动自由度。
图9利用两块开槽的压板从两个方向卡住叶片,并将它们固定在定位盘上,这样就消除了Z方向的转动自由度。
夹具设计(实例)图3-2所示为CA6140车床上接头的零件图。
该零件系大批量生产,材料为45号钢,毛坯采用模锻件。
现要求设计加工该零件上尺寸为28H11的槽口所使用的夹具。
图3-2 CA6140车床上接头的零件图零件上槽口的加工要求是:保证宽度28H11,深度40mm,表面粗糙度侧面为Ra3.2μm,底面为Ra6.3μm。
并要求两侧面对孔ф20H7的轴心线对称,公差为0.1mm;两侧面对孔ф10H7的轴心线垂直,其公差为0.1mm。
零件的加工工艺过程安排是在加工槽口之前,除孔ф10H7尚未进行加工外,其他各面均已加工达到图纸要求。
槽口的加工采用三面刃铣刀在卧式铣床上进行。
一、工件装夹方案的确定工件装夹方案的确定,首先应考虑满足加工要求。
槽口两侧面之间的宽度28H11取决于铣刀的宽度,与夹具无关,而深度40mm则由调整刀具相对夹具的位置保证。
两侧面对孔ф10H7轴心线的垂直度要求,因该孔尚未进行加工,故可在后面该孔加工工序中保证。
为此,考虑定位方案,主要应满足两侧面与孔ф20H7轴心线的对称度要求。
根据基准重合的原则,应选孔ф20H7的轴心线为第一定位基准。
由于要保证一定的加工深度,故工件沿高度方向的不定度也应限制。
此外,从零件的工作性能要求可知,需要加工的两侧面应与已加工过的两外侧面互成90度,因此在工作定位时还必须限制绕孔ф20H7的轴心线的不定度。
故工件的定位基准的选择如图3.3所示,除孔ф20H7(限制沿x,y轴和绕x,y轴的不定度)之外,还应以一端面(限制沿z轴的不定度)和一外侧面(限制绕z轴的不定度)进行定位,共限制六个不定度,属于完全定位。
工件定位方案的确定除了考虑加工要求外,还应结合定位元件的结构及夹紧方案实现的可能性而予以最后确定。
对接头这个零件,铣槽口工序的夹紧力方向,不外乎是沿径向或沿轴向两种。
如采用如图 3.4(a)所示的沿径向夹紧的方案,由于ф20H7孔的轴心线是定位基准,故必须采用定心夹紧机构,XYZX以实现夹紧力方向作用于主要定位基面。
1绪论机床夹具是机床上用以装夹工件(和引导刀具)的一种装置。
其作用是将工件定位,以使工件获得相对于机床和刀具的正确位置,并把工件可靠地夹紧。
机床夹具被广泛应用于机械制造业中。
大量专用机床夹具的采用为大批大量生产提供了必要的条件。
机床夹具是组成工艺系统的一个环节,是影响加工质量的重要因素。
一般情况下,使用机床夹具能稳定地保证产品质量,而不必过高的要求工人的技术等级。
先进高效的机床夹具不仅能减轻工人劳动强度,提高生产率,甚至能使生产过程实现自动化。
随着汽车、内燃机、摩托车、轴承等行业的规模化发展,对机床夹具的设计与制造不断提出新的课题。
深入研究机床夹具设计的理论和改进机床夹具的结构,无疑具有巨大的经济意义。
机床夹具设计一般包括结构设计和精度设计两个方面。
而人们通常习惯侧重于结构设计而忽视精度设计。
关于机床夹具的结构设计,不仅有大量的资料可供参考,而且还不断从其它学科吸收新的成果而向前发展。
诸如液性塑料夹具;各种弹性膜片式夹具;真空夹紧夹具;感应分度夹具等等。
关于机床夹具的精度设计,随着零件加工精度的提高,也日益受到人们的重视。
人们逐渐认识到,机床夹具设计工作应围绕精度设计这个中心来进行。
没有合理的精度设计不仅会给夹具制造带来困难,甚至会使制造出的夹具不能保证工件的加工精度。
因此,迫切需要全面的研究机床夹具的设计、制造、使用诸方面的定量关系;研究工件精度和夹具设计精度之间的合理联系。
机床夹具设计是用途极广的一门专业学科,熟悉它的内容和方法,对从事机械制造方面的工程技术人员来说是十分必要的。
毕业设计是我们在学习阶段的最后一个重要环节,要求我们能综合运用大学四年所学的专业知识和理论知识,结合实际,独立解决本专业一般问题,树立为生产服务,扎实肯干,一丝不苟的工作作风,为将来在机械方面工作打下良好的基础。
签于夹具的重要性,同时也为了培养我们综合设计地能力,进一步培养我们科学的思维方式和正确的设计思维,提高我们发现问题、分析问题、解决问题的实际能力,我们选用了邵阳汽车神风动力有限公司2108发动机机体作为毕业课题,对机体钻小侧面孔其进行夹具设计。
专用夹具设计案例篇一:曲轴夹具设计实例前言夹具设计是数控类专业重要的实践教学环节,设计需要结合学院三年所学的所有专业课知识,如机械制图、公差配合与技术测量、数学及应用等机械类重要的学科,不仅让学生把三年学习的知识运用到位,还让我们重新温故了一下所必须的专业知识,此次设计也锻炼了学生查找工具书的能力,让学生增长了许多有关专业的其他知识,对课堂所学知识进行互补,此外,本次设计还锻炼了学生利用软件作图的能力,这对今后的就业有一定的帮助。
课程设计采用学生与老师互动的方式展开,每个老师负责带领几个学生进行设计,老师安排了答疑时间和地点,学生有什么疑问,可以按时去找指导老师解答,促进了老师与学生的沟通。
此次课程设计,为学生更好的完成毕业设计,为学生更好的找到自己的缺陷打下了基础。
由于能力所限,设计尚有许多不足之处,恳请各位老师给予指导。
设计者:二○一一年四月-1-1、机床夹具设计任务:如图所示:技术要求:两基准A、B已达到要求,要求精加工保证平行度0。
025,中心距A=30±0。
065为了车削8外圆,提高劳动生产率,保证加工质量,降低劳动强度,需要设计专用夹具进行切削加工。
本夹具将用于CK5080ni-980TD数控车,采用刀具旋转工件进给的方式进行加工。
,-2-2、定位基准选择:φ8的中心线对φ14轴有平行度要求,以φ14的轴为定位基准,由于连接板是铸件公差较大,利用连接板的背面靠住夹具面来固定,这样既保证了平行度和φ8的尺寸精度,还提高了加工效率,先采用这套方案进行加工。
3、确定夹具的结构方案根据工序加工要求,夹具在安装中的定位方案如下:以其底面为主要定位基准,夹具底座与中滑板之间的定位销限制了4个自由度,如图(4)所示,刀架螺栓限制了2个自由度。
夹紧和定位装置共同限制了工件的六个自由度,使工件达到完全定位。
4、确定夹紧机构此夹具选用的是螺栓压板夹紧机构,拧紧螺栓通过压板压紧工件表面。
因此在压板上我们开了两个小口来保证压紧螺栓和装卸方便。
