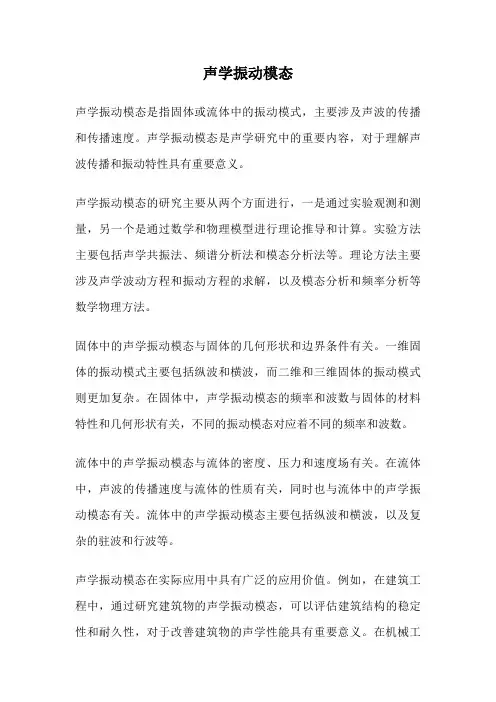

声学振动模态
声学振动模态是指固体或流体中的振动模式,主要涉及声波的传播和传播速度。
声学振动模态是声学研究中的重要内容,对于理解声波传播和振动特性具有重要意义。
声学振动模态的研究主要从两个方面进行,一是通过实验观测和测量,另一个是通过数学和物理模型进行理论推导和计算。
实验方法主要包括声学共振法、频谱分析法和模态分析法等。
理论方法主要涉及声学波动方程和振动方程的求解,以及模态分析和频率分析等数学物理方法。
固体中的声学振动模态与固体的几何形状和边界条件有关。
一维固体的振动模式主要包括纵波和横波,而二维和三维固体的振动模式则更加复杂。
在固体中,声学振动模态的频率和波数与固体的材料特性和几何形状有关,不同的振动模态对应着不同的频率和波数。
流体中的声学振动模态与流体的密度、压力和速度场有关。
在流体中,声波的传播速度与流体的性质有关,同时也与流体中的声学振动模态有关。
流体中的声学振动模态主要包括纵波和横波,以及复杂的驻波和行波等。
声学振动模态在实际应用中具有广泛的应用价值。
例如,在建筑工程中,通过研究建筑物的声学振动模态,可以评估建筑结构的稳定性和耐久性,对于改善建筑物的声学性能具有重要意义。
在机械工
程中,通过研究机械设备的声学振动模态,可以优化机械设备的设计和运行,提高设备的工作效率和可靠性。
在声学领域的研究中,声学振动模态也是研究声波传播和声学现象的基础。
声学振动模态是声学研究中的重要内容,对于理解声波传播和振动特性具有重要意义。
通过实验观测和理论模型的研究,可以深入了解声学振动模态的特性和应用,为相关领域的科学研究和工程应用提供基础支持。
模态动力学方程一、引言模态动力学方程是描述系统振动和动态响应的重要工具。
通过分析系统的固有振动模态和模态响应,可以预测系统在不同外力作用下的动态行为。
本文将介绍模态动力学方程的概念、推导过程以及应用领域。
二、概念与基本原理模态动力学方程是一种用于分析结构和系统振动的数学模型。
它基于振动模态理论,将结构的动力学行为抽象为一组独立的模态,并通过模态相互作用的分析来描述系统的动态响应。
2.1 振动模态振动模态是指结构或系统在固有频率下的振动形式。
每个模态对应着一个唯一的固有频率和振型。
结构的振动可由一组有限的振动模态线性组合表示。
2.2 模态方程模态方程描述了结构各模态的动力学行为。
假设系统有n个自由度,其中第i个自由度的模态方程可以写为:(m_i*Phi_i'' + c_i*Phi_i' + k_i*Phi_i) = F_i(t)其中,m_i是质量矩阵的第i对角元素,Phi_i是第i个模态的形状函数,c_i是阻尼矩阵的第i对角元素,k_i是刚度矩阵的第i对角元素,F_i(t)是作用在第i个自由度上的外力。
2.3 模态相互作用模态相互作用是指不同模态之间的相互影响。
由于结构的非线性特性或者外力的作用,不同模态之间可能发生能量交换和转移,导致振动特性的改变。
对于复杂的结构和系统,考虑模态相互作用是十分重要的。
三、模态动力学方程的推导模态动力学方程的推导是将结构的整体动力学方程转化为模态方程的过程。
通过从基本的结构动力学方程出发,利用模态分析方法将其变换为模态方程,可以简化问题的求解过程。
3.1 结构动力学方程考虑一个n自由度的结构系统,其动力学方程可以表示为:M*ddot{U}(t) + C*dot{U}(t) + K*U(t) = F(t)其中,M是质量矩阵,C是阻尼矩阵,K是刚度矩阵,U是位移向量,F是外力向量。
3.2 模态分析通过模态分析,可以找到结构的振动模态和相应的固有频率。

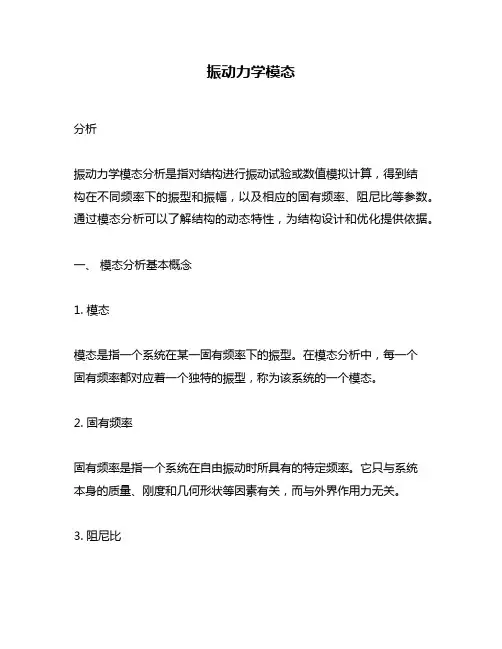

振动力学模态分析振动力学模态分析是指对结构进行振动试验或数值模拟计算,得到结构在不同频率下的振型和振幅,以及相应的固有频率、阻尼比等参数。
通过模态分析可以了解结构的动态特性,为结构设计和优化提供依据。
一、模态分析基本概念1. 模态模态是指一个系统在某一固有频率下的振型。
在模态分析中,每一个固有频率都对应着一个独特的振型,称为该系统的一个模态。
2. 固有频率固有频率是指一个系统在自由振动时所具有的特定频率。
它只与系统本身的质量、刚度和几何形状等因素有关,而与外界作用力无关。
3. 阻尼比阻尼比是指结构在自由振动过程中能量损失的程度。
它是实际阻尼与临界阻尼之比,通常用百分数表示。
二、模态分析方法1. 实验方法实验方法是通过对结构进行加速度传感器等测量设备布置,采集不同点位加速度数据,并经过滤波处理后计算出各个固有频率和相应的振型。
实验方法对于大型结构和复杂结构有很好的适用性,但需要耗费大量时间和人力物力。
2. 数值模拟方法数值模拟方法是通过有限元分析等计算手段,计算出结构在不同频率下的振型和固有频率等参数。
数值模拟方法具有计算速度快、成本低、可重复性好等优点,但需要对结构进行准确的建模和较为准确的材料参数。
三、模态分析应用1. 结构设计在结构设计过程中,通过模态分析可以了解结构在不同频率下的振动特性,避免设计中出现共振现象,并优化结构刚度和质量分布等参数。
2. 故障诊断通过对机械设备进行模态分析,可以检测出设备存在的故障类型及其严重程度。
例如,当设备出现轴承故障时,会引起系统固有频率发生变化,产生新的振型。
3. 振动控制通过对系统进行模态分析并针对其固有频率进行控制,在一定程度上能够降低系统振动幅值,并减少由此带来的噪声和振动损伤。
四、模态分析注意事项1. 选择合适的模型在进行模态分析前,需要对结构进行准确的建模。
模型的准确性对于分析结果的精度有很大影响,因此需要根据具体情况选择合适的建模方法和参数。

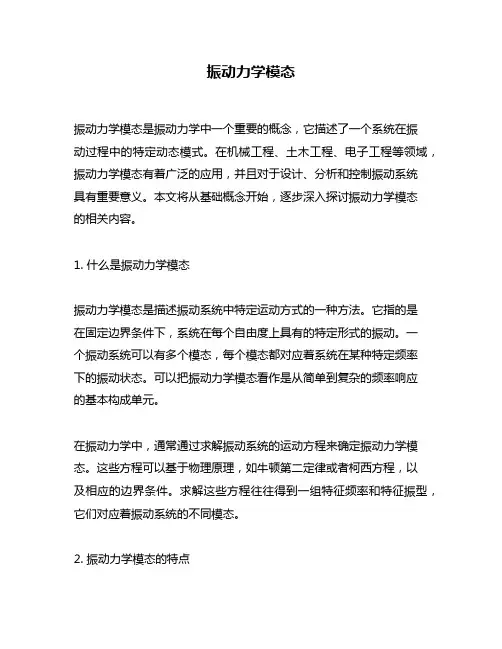

振动力学模态振动力学模态是振动力学中一个重要的概念,它描述了一个系统在振动过程中的特定动态模式。
在机械工程、土木工程、电子工程等领域,振动力学模态有着广泛的应用,并且对于设计、分析和控制振动系统具有重要意义。
本文将从基础概念开始,逐步深入探讨振动力学模态的相关内容。
1. 什么是振动力学模态振动力学模态是描述振动系统中特定运动方式的一种方法。
它指的是在固定边界条件下,系统在每个自由度上具有的特定形式的振动。
一个振动系统可以有多个模态,每个模态都对应着系统在某种特定频率下的振动状态。
可以把振动力学模态看作是从简单到复杂的频率响应的基本构成单元。
在振动力学中,通常通过求解振动系统的运动方程来确定振动力学模态。
这些方程可以基于物理原理,如牛顿第二定律或者柯西方程,以及相应的边界条件。
求解这些方程往往得到一组特征频率和特征振型,它们对应着振动系统的不同模态。
2. 振动力学模态的特点每个振动力学模态都有其独特的特征频率、特征振型和特征形状。
特征频率是振动系统在该模态下的固有频率,是该模态的振动频率。
特征振型描述了在该模态下物体的振动形式和运动方式,是该模态的振动模式。
特征形状则是描述了在该模态下振动的空间分布情况。
通常情况下,振动力学模态按照频率的由低到高排列。
低频模态对应着系统的基本运动方式,而高频模态则对应着系统的高阶振动特性。
通过分析和理解不同模态的特征频率、特征振型和特征形状,我们可以更加深入地了解振动系统的动态行为和特性。
3. 应用和意义振动力学模态在工程领域有着广泛的应用和意义。
以机械工程为例,通过分析和计算机模拟振动力学模态,可以用来评估和优化机械系统的设计。
对于一个大型机械结构而言,了解其模态分布可以帮助工程师预测和避免共振现象的发生,从而提高结构的稳定性和可靠性。
在土木工程中,振动力学模态的分析可以用来评估建筑物、桥梁和其他结构的抗震性能。
通过计算主要的振动模态,可以确定结构的固有频率和对地震激励的响应,从而指导结构的设计和改进。

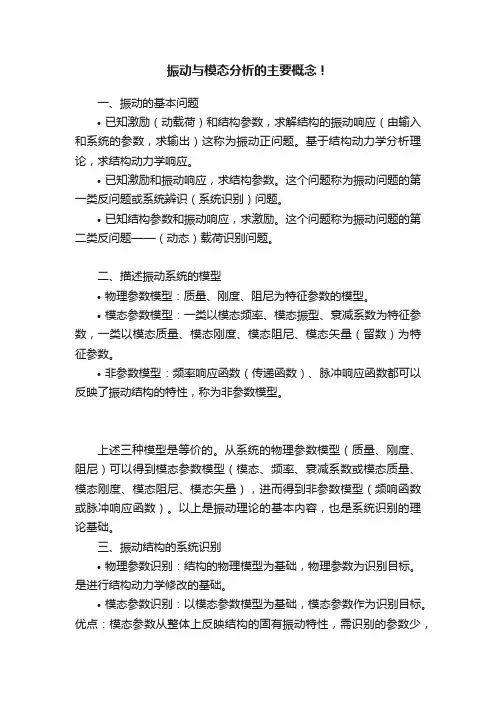

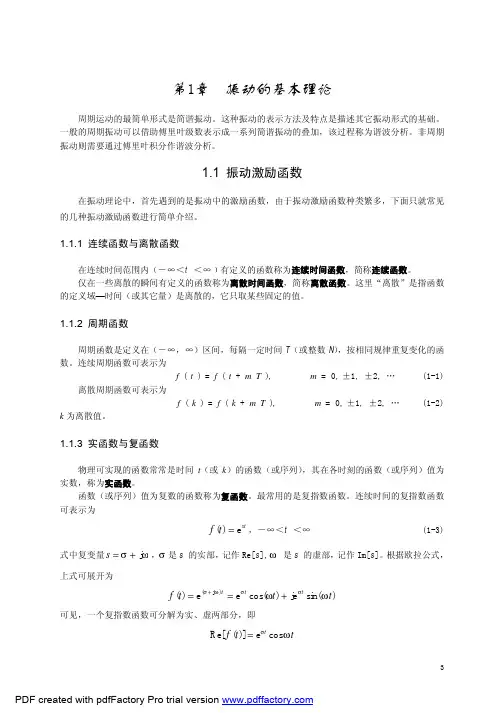

振动与模态分析的主要概念!一、振动的基本问题•已知激励(动载荷)和结构参数,求解结构的振动响应(由输入和系统的参数,求输出)这称为振动正问题。
基于结构动力学分析理论,求结构动力学响应。
•已知激励和振动响应,求结构参数。
这个问题称为振动问题的第一类反问题或系统辨识(系统识别)问题。
•已知结构参数和振动响应,求激励。
这个问题称为振动问题的第二类反问题——(动态)载荷识别问题。
二、描述振动系统的模型•物理参数模型:质量、刚度、阻尼为特征参数的模型。
•模态参数模型:一类以模态频率、模态振型、衰减系数为特征参数,一类以模态质量、模态刚度、模态阻尼、模态矢量(留数)为特征参数。
•非参数模型:频率响应函数(传递函数)、脉冲响应函数都可以反映了振动结构的特性,称为非参数模型。
上述三种模型是等价的。
从系统的物理参数模型(质量、刚度、阻尼)可以得到模态参数模型(模态、频率、衰减系数或模态质量、模态刚度、模态阻尼、模态矢量),进而得到非参数模型(频响函数或脉冲响应函数)。
以上是振动理论的基本内容,也是系统识别的理论基础。
三、振动结构的系统识别•物理参数识别:结构的物理模型为基础,物理参数为识别目标。
是进行结构动力学修改的基础。
•模态参数识别:以模态参数模型为基础,模态参数作为识别目标。
优点:模态参数从整体上反映结构的固有振动特性,需识别的参数少,模态参数识别是系统识别的基本要求,是物理参数识别的基础,也是模态分析的主要任务。
•非参数识别:根据结构的振动所受激励和响应,确定结构的频响函数(或传递函数),或者系统的脉冲响应函数(频响函数与脉冲响应函数构成傅里叶变换对)。
四、模态分析概念•狭义定义:以结构振动理论为基础,以模态参数识别为目标的分析方法,称为模态分析。
•广义定义:模态分析是研究结构物理参数模型、模态参数模型和非参数模型的关系,并通过一定手段确定这些系统模型的理论及其应用的一门学科。
五、模态分析过程根据具体的方法和手段,模态分析分为理论模态分析和实验模态分析。
声学振动模态声学振动模态是声学领域中的一个重要概念,用于描述物体在振动过程中产生的声音特征。
振动是物体在受到外力作用或内部能量转换的情况下产生的一种运动形式,而声音则是由振动引起的,因此研究声学振动模态对于理解声音的产生和传播具有重要意义。
声学振动模态可以通过分析物体的振动频率和振动形态来描述。
在物体振动的过程中,会产生不同频率的振动波,而每个频率对应着一个振动模态。
振动模态可以用不同的形态来表示,如弦上的不同倍频振动、空气柱中的谐振、固体材料中的弹性波等。
对于弦上的振动来说,其振动模态由弦的长度、张力和质量决定。
当弦被拉紧后,弦的长度和张力会决定弦的固有频率,而质量决定了振动的振幅。
不同振动模态的频率是弦的固有频率的整数倍,且每个模态对应着不同的振动形态。
例如,弦的第一个振动模态是基频,即弦的整体振动;而第二个振动模态是第一个倍频,即弦分为两段等振动。
对于空气柱的振动来说,其振动模态由空气柱的长度、截面积以及内部的气体状态决定。
空气柱可以是闭管或开管,而振动模态由柱内的声波传播方式决定。
对于闭管来说,振动模态与弦上的振动模态类似,即柱内的气柱分为不同长度的振动区域;而对于开管来说,振动模态则是柱内的气柱分为不同半波长的振动区域。
在固体材料中,振动模态可以是弹性波,即物质中的压缩波和剪切波。
不同材料的振动模态由材料的密度、弹性模量以及几何形状决定。
例如,对于一根长杆的振动来说,其振动模态可以分为纵向弹性波和横向弹性波,而每个模态对应着不同的振动频率和振动形态。
通过研究声学振动模态,我们可以深入理解声音的产生和传播机制。
不同物体的振动模态决定了它们产生的声音特征,而振动形态则决定了声音的音质和共振效应。
在工程和科学领域中,声学振动模态的研究可以应用于声学设计、噪音控制、音频信号处理等方面。
总结起来,声学振动模态是描述物体在振动过程中产生的声音特征的概念。
通过分析物体的振动频率和振动形态,可以确定不同的振动模态。

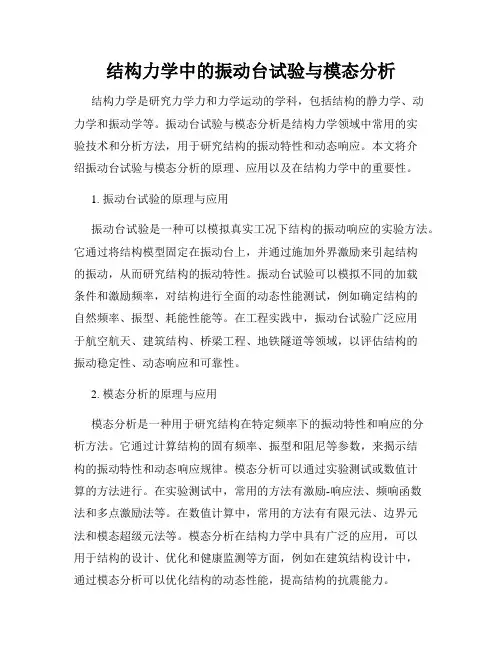

结构力学中的振动台试验与模态分析结构力学是研究力学力和力学运动的学科,包括结构的静力学、动力学和振动学等。
振动台试验与模态分析是结构力学领域中常用的实验技术和分析方法,用于研究结构的振动特性和动态响应。
本文将介绍振动台试验与模态分析的原理、应用以及在结构力学中的重要性。
1. 振动台试验的原理与应用振动台试验是一种可以模拟真实工况下结构的振动响应的实验方法。
它通过将结构模型固定在振动台上,并通过施加外界激励来引起结构的振动,从而研究结构的振动特性。
振动台试验可以模拟不同的加载条件和激励频率,对结构进行全面的动态性能测试,例如确定结构的自然频率、振型、耗能性能等。
在工程实践中,振动台试验广泛应用于航空航天、建筑结构、桥梁工程、地铁隧道等领域,以评估结构的振动稳定性、动态响应和可靠性。
2. 模态分析的原理与应用模态分析是一种用于研究结构在特定频率下的振动特性和响应的分析方法。
它通过计算结构的固有频率、振型和阻尼等参数,来揭示结构的振动特性和动态响应规律。
模态分析可以通过实验测试或数值计算的方法进行。
在实验测试中,常用的方法有激励-响应法、频响函数法和多点激励法等。
在数值计算中,常用的方法有有限元法、边界元法和模态超级元法等。
模态分析在结构力学中具有广泛的应用,可以用于结构的设计、优化和健康监测等方面,例如在建筑结构设计中,通过模态分析可以优化结构的动态性能,提高结构的抗震能力。
3. 振动台试验与模态分析的重要性振动台试验与模态分析是结构力学领域中不可或缺的研究方法和技术工具,对于理解结构的振动特性和动态响应具有重要意义。
首先,振动台试验可以通过实验手段获取结构的动态特性,提供准确的实验数据来验证理论分析和数值模拟的结果。
其次,模态分析可以通过计算和分析结构的振动模态和固有频率,揭示结构的振动机理和动力特性,为进一步的结构优化和安全评估提供依据。
此外,振动台试验与模态分析还可以用于研究结构的损伤检测和健康监测,提供结构安全评估和维护的基础。
理论力学中的振动模态如何提取?在理论力学的研究领域中,振动模态的提取是一项至关重要的任务。
振动模态不仅能够帮助我们深入理解物体的振动特性,还在结构设计、故障诊断、声学分析等众多工程领域中发挥着关键作用。
那么,究竟如何才能有效地提取振动模态呢?要回答这个问题,首先得了解什么是振动模态。
简单来说,振动模态是指结构在特定频率下振动的形态。
当一个结构受到外部激励发生振动时,它会以多种不同的方式振动,每种方式都有其特定的频率和振动形态,这些就是振动模态。
在实际操作中,提取振动模态的方法多种多样,其中较为常见的一种是实验方法。
通过在结构上布置传感器,如加速度传感器,然后对结构施加激励,例如使用激振器产生振动。
传感器会采集到结构振动时的响应信号,这些信号包含了关于振动模态的信息。
接下来,使用专业的测试分析设备和软件对这些信号进行处理和分析,就能够得到结构的振动模态。
在实验提取振动模态的过程中,激励方式的选择非常重要。
常见的激励方式有稳态正弦激励、随机激励和脉冲激励等。
稳态正弦激励能够提供精确的频率控制,但可能需要较长的测试时间。
随机激励则适用于宽带频率的测试,但信号处理相对复杂。
脉冲激励具有测试时间短的优点,但对信号采集和处理的要求较高。
除了实验方法,数值计算也是提取振动模态的重要手段。
有限元分析(Finite Element Analysis,FEA)就是其中一种常用的数值方法。
在有限元分析中,首先需要将结构离散化为许多小单元,并为每个单元定义材料属性和连接关系。
然后,通过求解结构的运动方程,可以计算出结构的固有频率和振型,也就是振动模态。
有限元模型的准确性很大程度上取决于网格的划分质量、材料属性的定义以及边界条件的设置。
如果网格划分过于粗糙,可能会导致计算结果的误差较大;而不准确的材料属性和边界条件则可能使计算得到的振动模态与实际情况相差甚远。
另外,模态分析中的模态参数识别也是关键的一步。
常见的模态参数包括固有频率、阻尼比和振型。
