伸缩缝安装质量检验表

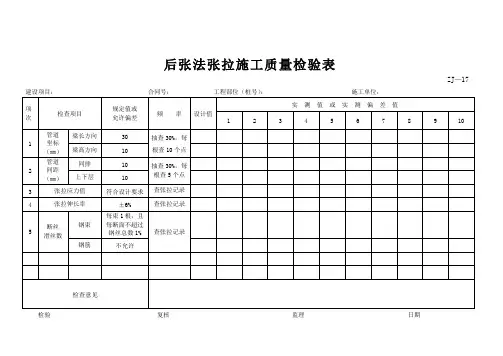

后张法张拉施工质量检验表ZJ—17建设项目：合同号：工程部位（桩号）：施工单位：检验复核监理日期模板安装施工质量检验表ZJ—18 建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验复核监理日期预制梁（板）施工质量检验表ZJ—19建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验复核监理日期梁、板安装施工质量检验表ZJ—20建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验复核监理日期钢筋网工程施工质量检验表ZJ—21建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验复核监理日期桥面铺装工程施工质量检验表ZJ—22建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验复核监理日期栏杆安装工程施工质量检验表ZJ—23建设项目：合同号：工程部位（桩号）：施工单位：检验复核监理日期护栏安装工程施工质量检验表ZJ—24 建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验复核监理日期混凝土护栏工程施工质量检验表ZJ—25建设项目：合同号：工程部位（桩号）：施工单位：检验复核监理日期小型预制件工程施工质量检验表ZJ—26建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验复核监理日期小型构件安装质量检验表ZJ—27检验复核监理日期挖孔桩工程施工质量检验表ZJ—28建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验复核监理日期就地浇筑梁(板)工程施工质量检验表 ZJ—29建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验复核监理日期墩、台安装施工质量检验表ZJ—30建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验复核监理日期伸缩缝安装施工质量检验表ZJ—31建设项目:南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验：复核：监理日期路基压实度质量检验表ZJ—32 建设项目：南阳至邓州高速公路合同号：NO.2 监理单位：中交国际工程咨询有限公司土方路基工程施工质量检验表ZJ—33建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验：复核：监理：日期；锥、护坡工程施工质量检验表ZJ—34建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验：复核：监理；日期；加筋挡土墙工程施工质量检验表ZJ—35建设项目：合同号：工程部位（桩号）：施工单位：检验：复核：监理：日期：砌体和混凝土挡土墙工程施工质量检验表 ZJ—36建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验：复核：监理；日期；路肩工程施工质量检验表ZJ—37建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验：复核：监理：日期：路缘石铺设工程施工质量检验表ZJ—38建设项目：合同号：工程部位（桩号）：施工单位：检验：复核：监理；日期；浆砌排水沟工程施工质量检验表ZJ—39建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验：复核：监理：日期：土沟分项工程施工质量检验表ZJ—40建设项目：合同号：工程部位（桩号）：施工单位：检验：复核：监理：日期：开挖基坑工程施工质量检验表ZJ—41建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验：复核：监理；日期；混凝土管节预制施工质量检验表ZJ—42建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验：复核：监理：日期；管涵工程施工质量检验表ZJ—43建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验：复核：监理；日期；盖板涵、箱涵施工质量检验表ZJ—44建设项目：南阳至邓州高速公路合同号：NO.2 工程部位（桩号）：施工单位：河南省交通公路工程局检验：记录：复核：年月日土、石方路基工程施工质量检验表ZJ—45合同号：工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：施工单位：监理单位：检验：记录：复核：年月日碎石桩（砂桩）工程施工质量检验表ZJ—46合同号：工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：施工单位：监理单位：检验：记录：复核：年月日粉喷桩工程施工质量检验表ZJ—47合同号：工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：施工单位：监理单位：加筋工程土工合成材料施工质量检验表 ZJ—48合同号：工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：施工单位：监理单位：检验：记录：复核：年月日隔离工程土工合成材料施工质量检验表ZJ—49合同号：NO.2 工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：南阳至邓州高速公路施工单位：河南省交通公路工程局监理单位：中交国际工程咨询有限公司过滤排水工程土工合成材料施工质量检验表 ZJ—50 合同号：NO.2 工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：南阳至邓州高速公路施工单位：河南省交通公路工程局监理单位：中交国际工程咨询有限公司管道基础及管节安装施工质量检验表ZJ—51 合同号：NO.2 工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：南阳至邓州高速公路施工单位：河南省交通公路工程局监理单位：中交国际工程咨询有限公司土沟工程施工质量检验表ZJ—52合同号：NO.2 工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：南阳至邓州高速公路施工单位：河南省交通公路工程局监理单位：中交国际工程咨询有限公司锚喷支护工程施工质量检验表ZJ—53合同号：工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：施工单位：监理单位：浆砌砌体工程施工质量检验表ZJ—54 合同号：NO.2 工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：南阳至邓州高速公路施工单位：河南省交通公路工程局监理单位：中交国际工程咨询有限公司水泥混凝土面层施工质量检验表ZJ—55 合同号：NO.2 工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：南阳至邓州高速公路施工单位：河南省交通公路工程局监理单位：中交国际工程咨询有限公司沥青混凝土面层或沥青碎石面层施工质量检验表ZJ—56合同号：工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：施工单位：监理单位：基层或底基层施工质量检验表ZJ—57 合同号：NO.2 工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：南阳至邓州高速公路施工单位：河南省交通公路工程局监理单位：中交国际工程咨询有限公司检验：记录：复核：年月日钢管拱肋制作与安装质量检验单ZJ—58合同号：工程部位（桩号、墩台号、孔号）：分部工程名称：检验：记录：复核：年月日钢管拱肋混凝土浇筑质量检验单ZJ—59合同号：工程部位（桩号、墩台号、孔号）：分部工程名称：检验：记录：复核：年月日钢管拱吊杆质量检验单ZJ—60 合同号：工程部位（桩号、墩台号、孔号）：分部工程名称：建设项目：施工单位：监理单位：检验：记录：复核：年月日挤密碎石桩原始记录表ZJ—61建设项目：河南省新乡至郑州高速公路施工单位：监理单位：记录：质检员：技术负责人：监理：粉体喷射搅拌桩施工原始记录表ZJ—62建设项目：河南省新乡至郑州高速公路施工单位：监理单位：记录：质检：技术负责人：监理：土建承包人驻地建设检查表（编号：）ZJ—63桥涵施工现场检查表（编号：）ZJ—64路基（路面）工程施工现场检查表（编号：）ZJ—65梁板预制施工现场检查表（编号：）ZJ—66。

精心整理道路工程质量评定表道路工程质量评定表道路9-1水泥混凝土面层分项工程质量检验评定表 道路9-2土方路基分项工程质量检验评定表道路9-3沥青混凝土面层和沥青碎(砾)石面层分项工程质量检验评定表 道路9-4级配碎(砾)石基层和底基层分项工程质量检验评定表道路9-5水泥稳定粒料(碎石、砂砾或矿渣等)分项工程质量检验评定表 道路9-6路肩分项工程质量检验评定表道路9-7石灰土基层和底基层分项工程质量检验评定表 道路9-8乳化沥青下封层分项工程质量检验评定表 道路9-9桥梁总体分项工程质量评定表道路9-10拱桥组合桥台分项工程质量评定表 道路9-11拱的安装分项工程质量评定表 道路9-12桥面铺装分项工程质量评定表 道路9-13伸缩缝安装分项工程质量评定表 道路9-14人行道铺设分项工程质量评定表 道路9-15栏杆分项工程质量评定表水利水电工程JTJ071–98水泥混凝土面层分项工程质量评定表道路9–1单位工程名称分项工程类别分部工程名称 检验日期 年月日 分项工程名称、部位 评定日期 年月日 基 本 要 求 项次内容 检查结果1 基层检测符合要求，验算的基层整体模量应满足设计要求2 采用的水泥，其物理性能和化学成分应符合国家有关标准的规定3 粗细骨料、水及接缝填缝料应符合施工规范要求4 施工配合比需经试验室试验，选择采用最佳配合比5 接缝的位置、规格、尺寸及传力杆、拉力杆的设置应符合设计文件的要求6 路面横向采取的拉毛或机具压槽等抗滑措施，其构造深度应符合施工规范要求7 面层与其他构造物相接应平顺等8 混凝土铺筑后按施工规范要求养护实 测 项次 检查项目 规定值或 允许偏差(mm)实测值或实测偏差值 质量评定 1 2 3 4 5 6 7 8 9 10 平均代表值 合格率(%) 规定分 实得分项目1 弯拉强度（MPa ）在合格标准内30 2板厚度 代表值-5 20 极值 -10 3 平整度 15 4 抗滑构造深度 0.6 8 5 相邻板高差 3 8 6 纵横缝顺直度 10 3 7 中线平面偏位 20 3 8 路面宽度 ±20 5 9 纵断高程 ±15310 横坡(%) ±0.255合计100施工单位自评意见质量 等级 监理单位复核意见 核定质量等级 外观鉴定 减分质量保证资料减分得分 施工单位名称监理单位名称初检 复检终检核定人水利水电工程JTJ071-98土方路基分项工程质量评定表道路9–2单位工程名称 六合区2012年度农田水利重点片区建设项目金牛片区 单位工程编号LHZDP02分部工程名称 尖山站工程 分部工程编号LHZDP02-01单元工程名称 沥青混凝土路面 单元工程编号LHZDP02-0112 基 本 要 求 项次内容检查结果1 认真清除地表植被、杂物、积水、淤泥和表土，处理坑塘，并对基底进行认真压实和处理，满足规范和设计要求进行压实和处理，满足规范和设计要求 ２ 不得采用设计或规范规定的不适用土料作为路基填料。

伸缩缝安装检验批质量检验记录一、工程概况首先，我们需要了解工程的基本情况。

包括工程名称、地点、结构类型、建筑面积等信息。

这些信息有助于我们在检验过程中更好地把握整体情况，以及在出现问题时能够准确地定位和解决。

例如，某商业综合体项目位于市中心繁华地段，建筑面积达 10 万平方米，主体结构为框架剪力墙结构。

在这样的大型项目中，伸缩缝的数量众多，分布广泛，因此检验工作需要更加细致和全面。

二、伸缩缝的类型和设计要求不同的建筑结构和使用环境需要采用不同类型的伸缩缝。

常见的伸缩缝类型有：板式伸缩缝、梳齿板式伸缩缝、模数式伸缩缝等。

每种类型的伸缩缝都有其特定的设计要求，包括伸缩量、承载能力、防水性能等。

在进行检验批质量检验记录之前，我们必须明确所安装的伸缩缝类型以及相应的设计要求。

例如，某高层建筑的伸缩缝设计伸缩量为50mm，承载能力不低于 50kN/m，防水等级为一级。

这些设计要求将成为检验的重要依据。

三、检验依据伸缩缝安装检验批质量检验的依据主要包括以下几个方面：1、设计图纸和技术交底文件：设计图纸详细规定了伸缩缝的位置、类型、尺寸、材料等要求，技术交底文件则对施工过程中的关键技术和质量控制要点进行了说明。

2、相关标准规范：如《建筑变形缝装置》（JG/T 372-2012）、《建筑地面工程施工质量验收规范》（GB 50209-2010）等，这些标准规范对伸缩缝的安装质量提出了明确的要求和检验方法。

3、施工方案：施工方案是施工单位根据工程实际情况制定的具体施工方法和质量保证措施，也是检验的重要参考依据。

四、检验项目及内容1、主控项目（1）伸缩缝所用材料的品种、规格、性能必须符合设计要求。

检验方法：检查产品合格证书、性能检测报告、进场验收记录和复验报告。

例如，伸缩缝所用的橡胶止水带的材质、厚度、拉伸强度等指标必须符合设计要求。

如果使用的是金属构件，其材质、表面处理方式等也应符合相关标准。

（2）伸缩缝的位置、宽度、间距必须符合设计要求。

伸缩缝质量要求1,安装后外观应线直,盖板对缝工整；2,安装后水平面,垂直面上应与墙面,楼地面装饰面层保持一致。

3,建筑物为启用前,应对盖板表面予以适当防护措施,避免工程损坏。

1,装配整体式结构房屋的伸缩缝间距宜表中现浇式的数值取用。

2,框-剪或框-简结构房屋的伸缩缝间距可根据结构的具体布置情况,取表中框架结构与剪力墙结构之间的数值。

3,当屋面无保温或隔热措施,混凝土的收缩较大或室内结构因施工外露时间较长时,伸缩缝间距宜按表中露天栏或适当减少。

4,位于气候干燥地区,夏季炎热且暴雨频繁地区的结构,伸缩缝间距宜适当减少。

5,对烧结普通砖,多孔砖,配筋砌块砌体房屋取表中数值,对石砌体,蒸压份煤灰砖和混凝土砌块房屋取表中值吃曾以0.8的系数。

6,在钢筋混凝土屋面上挂瓦的屋盖应按钢筋混凝土盖采用。

7,温差较大且变化频繁地区和严寒地区不采暖的房屋及建筑物墙体的伸缩缝的最大间距,应按表中数值予以适当减少。

施工安装1,在安装之前应认真检查槽口是否符合产品安装的要求,多余部分应凿去,缺损部分应修补。

当修补部分的厚度大于等于50mm时,需植筋加固,确保槽口的坚固和平直度。

2,安装施工时,以伸缩缝的中心为基点,根据所选用的型号,按图集要求向两侧放样,用膨胀螺栓固定铝合金基座,如需要安装止水带和阻火带,在安装铝合金基座之前应先安装止水带和阻火带,在安装止水带时需在铝合金基座,止水带和混凝土主题结构之间分别涂刷防水基层胶3,金属盖板型伸缩缝装置中的不锈钢滑杆间距为500mm。

4,金属胀锚螺栓埋人结构层的最小深度为40mm,塑料胀锚螺栓埋人结构层的最小深度为45mm.伸缩缝介绍：一,伸缩缝装置的材料构成：伸缩缝装置是由铝合金型材,铝合金板(或不锈钢板,铜板),中控滑杆,橡胶嵌条及各种专用胶条等组成的。

其中橡胶制品要求具有优良的抗疲劳,耐低温,抗压缩变形,抗紫外线和防水等性能。

如果在建筑伸缩缝装置里配置止水带,阻火带和保温带还可以使伸缩缝装置满足防水,防火,保温等设计要求。

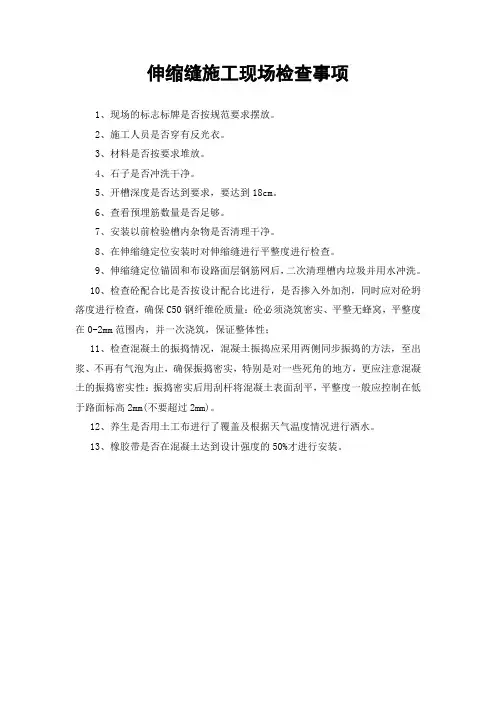

伸缩缝施工现场检查事项
1、现场的标志标牌是否按规范要求摆放。

2、施工人员是否穿有反光衣。

3、材料是否按要求堆放。

4、石子是否冲洗干净。

5、开槽深度是否达到要求，要达到18cm。

6、查看预埋筋数量是否足够。

7、安装以前检验槽内杂物是否清理干净。

8、在伸缩缝定位安装时对伸缩缝进行平整度进行检查。

9、伸缩缝定位锚固和布设路面层钢筋网后，二次清理槽内垃圾并用水冲洗。

10、检查砼配合比是否按设计配合比进行，是否掺入外加剂，同时应对砼坍落度进行检查，确保C50钢纤维砼质量：砼必须浇筑密实、平整无蜂窝，平整度在0-2mm范围内，并一次浇筑，保证整体性；
11、检查混凝土的振捣情况，混凝土振捣应采用两侧同步振捣的方法，至出浆、不再有气泡为止，确保振捣密实，特别是对一些死角的地方，更应注意混凝土的振捣密实性：振捣密实后用刮杆将混凝土表面刮平，平整度一般应控制在低于路面标高2mm(不要超过2mm)。

12、养生是否用土工布进行了覆盖及根据天气温度情况进行洒水。

13、橡胶带是否在混凝土达到设计强度的50%才进行安装。

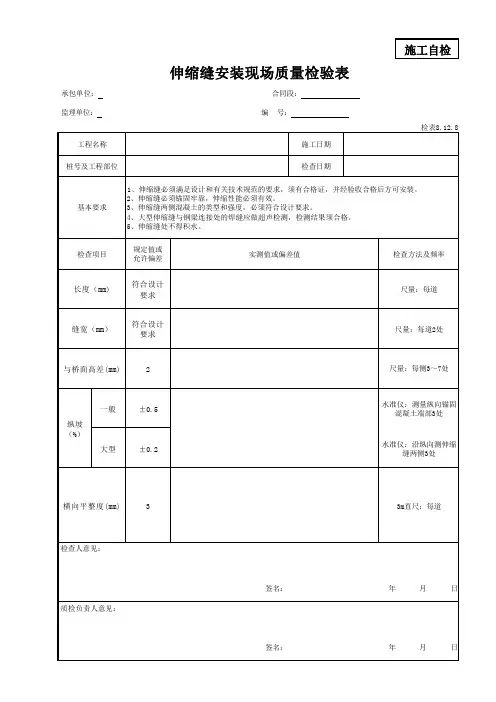

伸缩缝装置安装质量检验标准
20.8.4 伸缩装置质量检验应符合下列规定：
主控项目
1. 伸缩装置的形式和规格必须符合设计要求，缝宽应根据设计规定和安装时的气温进行调整。

检查数量：全数检查。

检验方法：观察、钢尺量测。

2 .伸缩装置安装时焊接质量和焊缝长度应符合设计要求和规范规定，焊缝必须牢固，严禁用点焊连接。

大型伸缩装置与钢梁连接处的焊缝应做超声波检测。

检查数量：全数检查。

检验方法：观察、检查焊缝检测报告。

3. 伸缩装置锚固部位的混凝土强度应符合设计要求，表面应平整，与路面衔接应平顺。

检查数量：全数检查。

检验方法：观察、检查同条件养护试件强度试验报告。

一般项目
4. 伸缩装置安装允许偏差应符合表20.8.4 的规定。

表20.8.4 伸缩装置安装允许偏差
5.伸缩装置应无渗漏、无变形，伸缩缝应无阻塞。

检查数量：全数检查。

检验方法：观察。

— ..................................................... uAmf............................................伸缩缝安装工程质量检验表GBT142-2004 050508 □口伸缩缝安装工程质量检验表GBT142-2004 050508 □口伸缩缝安装工程质量检验表GBT142-2004 050508 □口伸缩缝安装工程质量检验表GBT142-2004 050508 □口伸缩缝安装工程质量检验表GBT142-2004 050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004050508 □口伸缩缝安装工程质量检验表GBT142-2004 050508 □口伸缩缝安装工程质量检验表伸缩缝安装工程质量检验表伸缩缝安装工程质量检验表伸缩缝安装工程质量检验表伸缩缝安装工程质量检验表伸缩缝安装工程质量检验表伸缩缝安装工程质量检验表伸缩缝安装工程质量检验表伸缩缝安装工程质量检验表伸缩缝安装工程质量检验表伸缩缝安装工程质量检验表伸缩缝安装工程质量检验表。

沟槽开挖单元工程质量三检表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目质量标准班组自检施工队复检质检科终检1 △基础清理和处理表层没有不合格土，杂物全部清除，乱石、残积物、滑坡体、洞穴、膨胀岩（土）等均已按设计要求处理；保护层人工开挖，沟槽原状土无扰动；地质符合设计2 基础面平整表面平整，无显著凹凸，无松土3 超挖处理分层碾压密实，干密度符合设计要求4 沟槽排水槽底以下水面符合有关规定或设计要求，槽底无积水、软泥项次检测项目设计值允许偏差（mm）实测值班组自检施工队复检质检科终检1 槽底高程+100 -02 槽底宽度不小于设计值3 边坡坡度不陡于设计值4 沟槽中心线位置±10检验意见检验人员签字检验日期注：“+”为超挖，“-”为欠挖。

垫层铺设单元工程质量三检表单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年月日项次检查项目质量标准班组自检施工队复检质检科终检1 沟槽槽底符合设计要求2 垫层材料符合设计要求，无杂物及尖状物3 垫层铺设均匀铺摊整平，符合设计要求4 △包角符合设计要求项次检测项目质量标准实测值（㎜）设计值允许偏差班组自检施工队复检质检科终检1 铺设厚度-20mm，20mm2 压实后高程-20mm，20mm3 平整度10mm/2m4 压实指标不小于设计值检验意见检验人员签字检验日期PCCP安装单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项工序名称工序质量等级次1 △PCCP安装2 管道外接缝处理3 管道内接缝处理评定意见单元工程质量等级工序质量全部，主要工序PCCP安装为施工单位年月日监理（建设）单位年月日PCCP安装工序质量三检表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目质量标准班组自检施工队复检质检科终检1 △安装前质量检查出厂证明书及检验报告齐全，管道标记清晰，外观符合要求，检查记录完整2 吊装就位采用非金属吊带吊装，安装就位准确，管道完好3 承插口钢环面光洁、无破损、无毛刺、无污物，工作面光滑无突起异物，植物类润滑剂涂抹均匀4 △密封胶圈密封胶圈质量有合格证或检验证明，橡胶圈无老化，表面无气孔、裂缝，粗细均匀，无重皮、平面扭曲、损坏及肉眼可见的杂质安装用植物类润滑剂润滑胶圈，涂抹均匀，胶圈粗细已调匀，无麻花、闷鼻现象5△接头打压第1次加压至设计试验压力，恒压5min，压力不下降6 第2次7 第3次项次检测项目设计值允许偏差（mm）实测值班组自检施工队复检质检科终检1 安装高程±20mm2 轴线偏差±20mm3承插口安装后间隙－10～＋5mm检验意见检验人员签字检验日期管道外接缝处理工序质量三检表单位工程名称单元工程量分部工程名称施工单位河南省水利第二工程局单元工程名称、部位检验日期年月日项次检查项目质量标准班组自检施工队复检质检科终检1 管道接头清理清除表面的浮浆、脏物、油、及其他异物，表面清洁。
