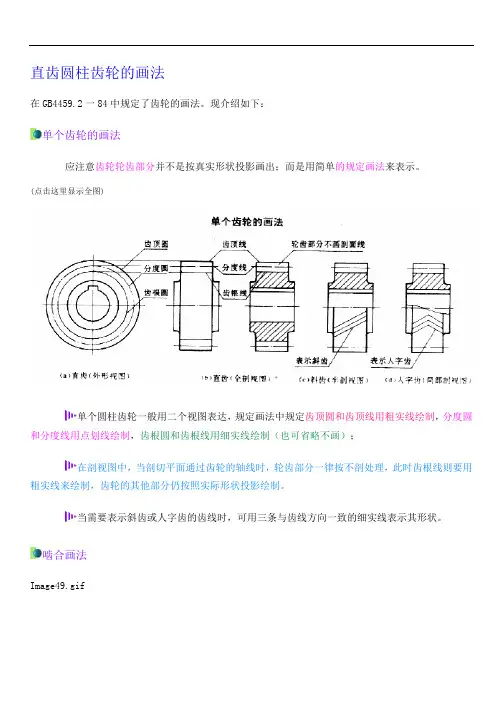

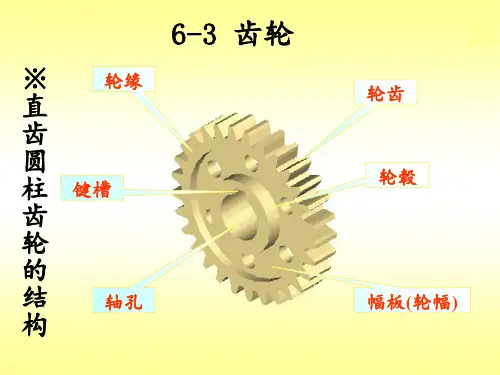

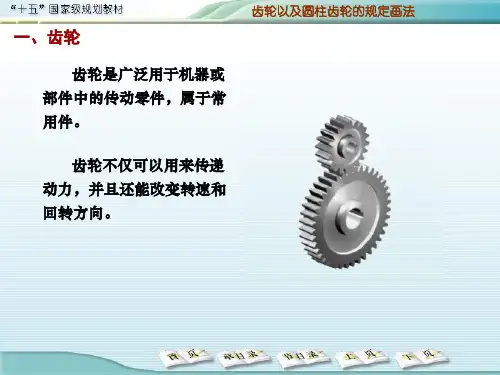

直齿圆柱齿轮的画法在GB4459.2一84中规定了齿轮的画法。
现介绍如下：单个齿轮的画法应注意齿轮轮齿部分并不是按真实形状投影画出；而是用简单的规定画法来表示。
(点击这里显示全图)单个圆柱齿轮一般用二个视图表达，规定画法中规定齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用点划线绘制，齿根圆和齿根线用细实线绘制（也可省略不画）；在剖视图中，当剖切平面通过齿轮的轴线时，轮齿部分一律按不剖处理，此时齿根线则要用粗实线来绘制，齿轮的其他部分仍按照实际形状投影绘制。

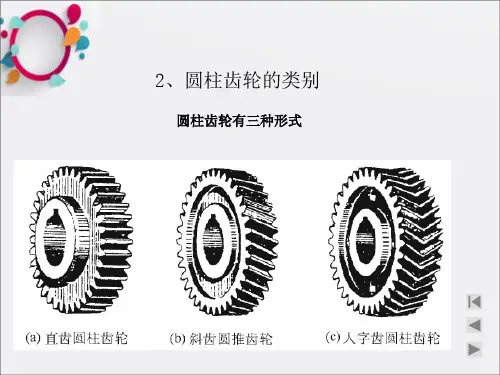

当需要表示斜齿或人字齿的齿线时，可用三条与齿线方向一致的细实线表示其形状。
啮合画法Image49.gif在平行于直齿圆柱齿轮轴线的投影面上的视图中，如（a）所示，啮合区的齿顶线不需画出，节线用粗实线绘制。
其他处的节线仍用点划线绘制。
在垂直于直齿圆柱齿轮轴线的投影面上的视图中，啮合区内的齿顶圆可以均用粗实线绘制，如（b）所示，也可省略不画如（c）所示。
当需要表示齿线的形状时，同样可用三条与齿线方向一致的细实线来表示。
在剖视图中，当剖切平面通这两啮合齿轮的轴线时，在啮合区内将一个齿轮（一般指主动齿轮）的轮齿用粗实线绘制；另一齿轮的被遮部分用虚线绘制，也可省略不画。
应注意：齿根高与齿顶高相差0.25mm，因此两齿轮的根线与顶线之间应有0.25mm间隙。
直齿圆柱齿轮的工作图在齿轮工作图中，除具有一般零件工作图的内容外，齿顶圆直径、分度圆直径必须直接注出，齿根圆直径规定不注；并在图样右上角画出参数表，应注写清楚齿轮模数、齿数、齿形角等基本参数（参数表中列出的参数项目可根据需要增减，检验项目按功能要求而定）。
