工程制图基础试题及答案一、单项选择题（每题2分，共20分）1. 工程制图中，尺寸线通常使用什么线型？A. 虚线B. 点画线C. 细实线D. 粗实线答案：C2. 以下哪个视图不属于基本视图？A. 主视图B. 左视图C. 俯视图D. 斜视图答案：D3. 工程制图中，尺寸标注的起始线是什么？A. 细实线B. 粗实线C. 点画线D. 虚线答案：A4. 在工程制图中，如果一个尺寸被封闭在圆括号内，它表示什么？A. 参考尺寸B. 基本尺寸C. 极限尺寸D. 重要尺寸答案：A5. 螺纹的内径尺寸通常用哪种线型表示？A. 细实线B. 粗实线C. 点画线D. 虚线答案：A6. 工程制图中，中心线通常使用什么线型？A. 虚线B. 点画线C. 细实线D. 粗实线答案：B7. 在工程制图中，如果一个尺寸后面有“±”符号，它表示什么？A. 参考尺寸B. 基本尺寸C. 极限尺寸D. 重要尺寸答案：C8. 工程制图中，剖面线通常使用什么线型？A. 虚线B. 点画线C. 细实线D. 粗实线答案：B9. 在工程制图中，如果一个尺寸后面有“×”符号，它表示什么？A. 参考尺寸B. 基本尺寸C. 极限尺寸D. 重要尺寸答案：B10. 工程制图中，尺寸标注的终止线是什么？A. 细实线B. 粗实线C. 点画线D. 虚线答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是工程制图中常见的线型？A. 细实线B. 粗实线C. 点画线D. 虚线答案：ABCD2. 在工程制图中，尺寸标注可以包括哪些元素？A. 尺寸线B. 尺寸数字C. 尺寸箭头D. 尺寸符号答案：ABC3. 以下哪些是工程制图中常见的视图？A. 主视图B. 左视图C. 俯视图D. 斜视图答案：ABC4. 在工程制图中，哪些符号可以用来表示螺纹？A. 外螺纹符号B. 内螺纹符号C. 螺纹长度符号D. 螺纹方向符号答案：ABC5. 以下哪些是工程制图中常见的尺寸标注？A. 线性尺寸B. 角度尺寸C. 半径尺寸D. 直径尺寸答案：ABCD三、判断题（每题2分，共10分）1. 工程制图中，尺寸线通常使用粗实线。

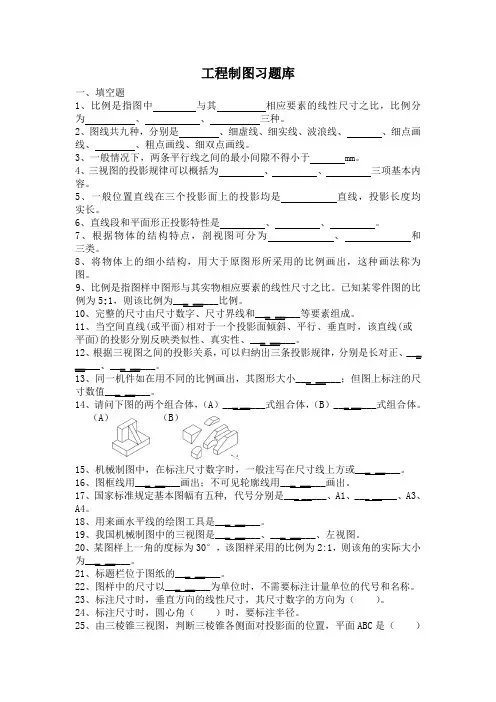

工程制图习题库一、填空题1、比例是指图中与其相应要素的线性尺寸之比，比例分为、、三种。

2、图线共九种，分别是、细虚线、细实线、波浪线、、细点画线、、粗点画线、细双点画线。

3、一般情况下，两条平行线之间的最小间隙不得小于 mm。

4、三视图的投影规律可以概括为、、三项基本内容。

5、一般位置直线在三个投影面上的投影均是直线，投影长度均实长。

6、直线段和平面形正投影特性是、、。

7、根据物体的结构特点，剖视图可分为、和三类。

8、将物体上的细小结构，用大于原图形所采用的比例画出，这种画法称为图。

9、比例是指图样中图形与其实物相应要素的线性尺寸之比。

已知某零件图的比例为5:1，则该比例为___ _____比例。

10、完整的尺寸由尺寸数字、尺寸界线和___ _____等要素组成。

11、当空间直线(或平面)相对于一个投影面倾斜、平行、垂直时，该直线(或平面)的投影分别反映类似性、真实性、___ _____。

12、根据三视图之间的投影关系，可以归纳出三条投影规律，分别是长对正、___ _____、___ _____。

13、同一机件如在用不同的比例画出，其图形大小___ _____；但图上标注的尺寸数值___ _____。

14、请问下图的两个组合体，（A）___ _____式组合体，（B）___ _____式组合体。

（A）（B）15、机械制图中，在标注尺寸数字时，一般注写在尺寸线上方或___ _____。

16、图框线用___ _____画出；不可见轮廓线用___ _____画出。

17、国家标准规定基本图幅有五种, 代号分别是___ _____、A1、___ _____、A3、A4。

18、用来画水平线的绘图工具是___ _____。

19、我国机械制图中的三视图是___ _____、___ _____、左视图。

20、某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为___ _____。

21、标题栏位于图纸的___ _____。

工程制图考试题及答案工程制图是工程技术人员必须掌握的基本技能之一，它涉及到机械、建筑、电子等多个领域。

本文将提供一套典型的工程制图考试题目及答案，以供学习者参考和练习。

一、选择题1. 在第一角投影法中，物体的主视图应该放置在哪个位置？A. 左上方B. 右上方C. 正下方D. 正上方答案：B2. 下列哪个视图能够最好地表达物体的内部结构？A. 主视图B. 侧视图C. 俯视图D. 剖视图答案：D3. 标准A4图纸的尺寸是多少？A. 210mm x 297mmB. 210mm x 210mmC. 297mm x 420mmD. 420mm x 297mm答案：A4. 以下哪种线条类型用于表示物体的中心线？A. 实线B. 虚线C. 点划线D. 粗实线答案：B5. 在工程制图中，尺寸数字应该使用哪种字体？A. 正楷B. 仿宋C. 黑体D. 工程字体答案：D二、填空题1. 在工程制图中，__________是用来表示物体实际大小的一种标注方式。

答案：尺寸2. 当需要在一个方向上表达物体的多个相同特征时，可以使用__________进行简化表示。

答案：详图3. 为了确保图纸的清晰易读，所有的文字和尺寸应该避免__________。

答案：重叠4. 在绘制剖视图时，通常使用__________来表示被剖切的部分。

答案：剖面线5. 零件图中的公差标注是为了表示零件尺寸的__________范围。

答案：允许变动三、判断题1. 所有视图都应该按照比例绘制。

（对/错）答案：对2. 在制图中，可以使用直尺和圆规来绘制非标准比例的图形。

（对/错）答案：错3. 尺寸线可以被打断以提高图纸的清晰度。

（对/错）答案：错4. 剖视图中的剖面线应该与视图边框平行。

（对/错）答案：对5. 工程制图中的符号和缩写应当遵循国际标准。

（对/错）答案：对四、简答题1. 请简述第三角投影法与第一角投影法的主要区别。

答案：第三角投影法中，物体的主视图放置在右下方，侧视图放置在左上方，而顶视图放置在最上方。

工程制图基础试题及答案一、选择题1. 下列哪个工具可以用于绘制直线（）。

A. 钢尺B. 量角器C. 圆规D. 三角板答案：A2. 在工程制图中，横线表示（）。

A. 垂直关系B. 平行关系C. 相交关系D. 交叉关系答案：B3. 哪种线型表示可见轮廓（）。

A. 实线B. 虚线D. 剖面线答案：A4. 下列哪个工具可以用于测量角度（）。

A. 钢尺B. 量角器C. 垂直器D. 尺子答案：B5. 工程制图中的比例尺用于表示（）。

A. 实际长度和绘图长度的比值B. 绘图长度和实际长度的比值C. 面积的比值D. 体积的比值答案：B6. 下列哪个线型表示隐藏轮廓（）。

A. 实线C. 点线D. 剖面线答案：B7. 在工程制图中，箭头表示（）。

A. 起点B. 终点C. 方向D. 长度答案：C8. 下列哪个工具可以用于绘制弧线（）。

A. 钢尺B. 量角器C. 圆规D. 三角板答案：C9. 在工程制图中，斜线表示（）。

A. 垂直关系B. 平行关系C. 相交关系D. 交叉关系答案：C10. 下列哪个工具可以用于测量长度（）。

A. 钢尺B. 量角器C. 垂直器D. 尺子答案：A二、简答题1. 工程制图中的尺寸标注是什么作用？答：尺寸标注是指在工程制图中标示出构成物件的尺寸大小的一种操作。

它的作用是为了使绘图者和读图者能够准确地了解构成物件的尺寸规格，以便正确地进行设计和制造。

2. 请简要说明工程制图的基本原则。

答：工程制图的基本原则包括：a. 规范性原则，即绘图必须按照标准规范执行；b. 简洁性原则，即绘图应简洁明了，使读图者能够迅速理解；c. 准确性原则，即绘图必须准确无误，尺寸和位置要符合实际；d. 完整性原则，即绘图应包括所有必要的视图和细节，并保证无遗漏。

3. 请说明正投影和透视投影的区别。

答：正投影是指将物体投影在垂直于投影面的平面上，保持物体的形状和尺寸不变的投影方法。

透视投影是指将物体按一定透视关系进行投影，使远离投影面的物体部分缩小，近物大，具有立体感的投影方法。

工程制图考试试题一、选择题（每题2分，共20分）1. 在工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 视图数量B. 观察者的位置B. 对象的放置方向D. 以上都不是2. 下列哪个符号通常用来表示中心线？A. 粗实线B. 细点划线C. 细虚线D. 粗虚线3. 在工程制图中，比例尺的作用是什么？A. 表示实际尺寸B. 表示图示尺寸与实际尺寸的比值C. 表示图示尺寸与图幅的关系D. 表示图幅与实际尺寸的比值4. 以下哪种线型表示可见轮廓线？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在装配图中，不需要标注的尺寸是：A. 总长度B. 总宽度C. 总高度D. 各部件之间的相对位置6. 下列哪个视图不能单独表达零件的全部形状？A. 主视图B. 左视图C. 俯视图D. 右视图7. 在工程制图中，尺寸线之间的距离一般为多少？A. 2mmB. 3mmC. 5mmD. 7mm8. 螺纹的标注中，M20×1.5表示的含义是什么？A. 外径为20mm，螺距为1.5mm的螺纹B. 内径为20mm，螺距为1.5mm的螺纹C. 外径为20mm，每圈螺纹的导程为1.5mmD. 内径为20mm，每圈螺纹的导程为1.5mm9. 下列哪个不是尺寸标注的基本要求？A. 正确B. 完整C. 清晰D. 随意10. 在工程制图中，剖面图的作用是什么？A. 表示内部结构B. 表示外部形状C. 表示尺寸大小D. 表示材料种类二、填空题（每空2分，共20分）11. 在工程制图中，________是用来表示物体被剖切部分的填充图案。

12. 尺寸线一般使用________线，并且不________物体的轮廓线和中心线。

13. 当物体的某一部分与较大的平面平行时，可以省略________视图。

14. 在装配图中，部件之间的相对位置、________和________需要标注清楚。

15. 螺纹的标注中，M20表示外径为________mm的螺纹。

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。

2、基本几何体按表面特征分为平面立体，曲面立体两种。

3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。

4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。

5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。

6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。

二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。

三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。

2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用 1 代替。

3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。

4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。

5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。

6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。

二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。

工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。

答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。

答案：毫米3. 工程制图中，表示物体对称性的符号是________。

答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。

答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。

答案：度符号6. 工程制图中，表示物体厚度的线型是________。

大一工程制图基础知识单选题100道及答案一、图纸幅面与比例1. 图纸幅面有几种规格？（）A. 3 种B. 4 种C. 5 种D. 6 种答案：C。

图纸幅面有A0、A1、A2、A3、A4 五种规格。

2. A2 图纸的尺寸是多少？（）A. 420mm×594mmB. 297mm×420mmC. 210mm×297mmD. 594mm×841mm答案：B。

A2 图纸尺寸为420mm×594mm。

3. 比例为2:1 表示（）。

A. 图形是实物的2 倍B. 实物是图形的2 倍C. 图形和实物一样大D. 不确定答案：A。

比例为2:1 表示图形是实物的2 倍。

4. 1:50 的比例属于（）比例。

A. 放大B. 缩小C. 原值D. 不确定答案：B。

1:50 的比例属于缩小比例。

5. 在工程制图中，常用的比例有哪些？（）A. 1:1、1:2、1:5B. 1:10、1:20、1:50C. 1:100、1:200、1:500D. 以上都是答案：D。

工程制图中常用的比例有1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500 等。

二、图线与字体6. 粗实线的宽度一般为（）。

A. 0.25bB. 0.5bC. 0.7bD. b答案：D。

粗实线的宽度一般为b。

7. 细实线的主要用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：C。

细实线主要用于尺寸线、尺寸界线、剖面线等。

8. 虚线在工程制图中的用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：B。

虚线表示不可见轮廓线。

9. 点画线的用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：D。

点画线用于对称中心线、轴线等。

10. 工程图中的汉字应采用（）字体。

A. 宋体B. 仿宋体C. 长仿宋体D. 黑体答案：C。

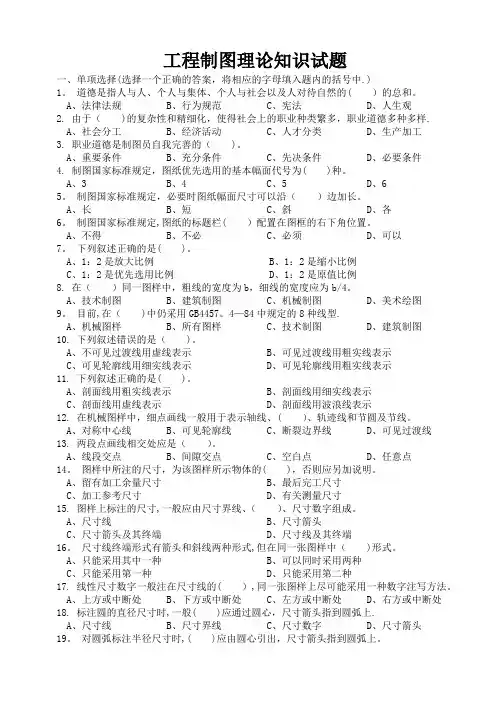

工程制图理论知识试题一、单项选择(选择一个正确的答案，将相应的字母填入题内的括号中.)1。

道德是指人与人、个人与集体、个人与社会以及人对待自然的( ）的总和。

A、法律法规B、行为规范C、宪法D、人生观2. 由于（)的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样.A、社会分工B、经济活动C、人才分类D、生产加工3. 职业道德是制图员自我完善的（)。

A、重要条件B、充分条件C、先决条件D、必要条件4. 制图国家标准规定，图纸优先选用的基本幅面代号为( )种。

A、3B、4C、5D、65。

制图国家标准规定，必要时图纸幅面尺寸可以沿（）边加长。

A、长B、短C、斜D、各6。

制图国家标准规定,图纸的标题栏( ）配置在图框的右下角位置。

A、不得B、不必C、必须D、可以7。

下列叙述正确的是( )。

A、1：2是放大比例B、1：2是缩小比例C、1：2是优先选用比例D、1：2是原值比例8. 在（）同一图样中，粗线的宽度为b，细线的宽度应为b/4。

A、技术制图B、建筑制图C、机械制图D、美术绘图9。

目前,在（)中仍采用GB4457。

4—84中规定的8种线型.A、机械图样B、所有图样C、技术制图D、建筑制图10. 下列叙述错误的是（)。

A、不可见过渡线用虚线表示B、可见过渡线用粗实线表示C、可见轮廓线用细实线表示D、可见轮廓线用粗实线表示11. 下列叙述正确的是( )。

A、剖面线用粗实线表示B、剖面线用细实线表示C、剖面线用虚线表示D、剖面线用波浪线表示12. 在机械图样中，细点画线一般用于表示轴线、( ）、轨迹线和节圆及节线。

A、对称中心线B、可见轮廓线C、断裂边界线D、可见过渡线13. 两段点画线相交处应是（）。

A、线段交点B、间隙交点C、空白点D、任意点14。

图样中所注的尺寸，为该图样所示物体的( )，否则应另加说明。

A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸15. 图样上标注的尺寸,一般应由尺寸界线、（）、尺寸数字组成。

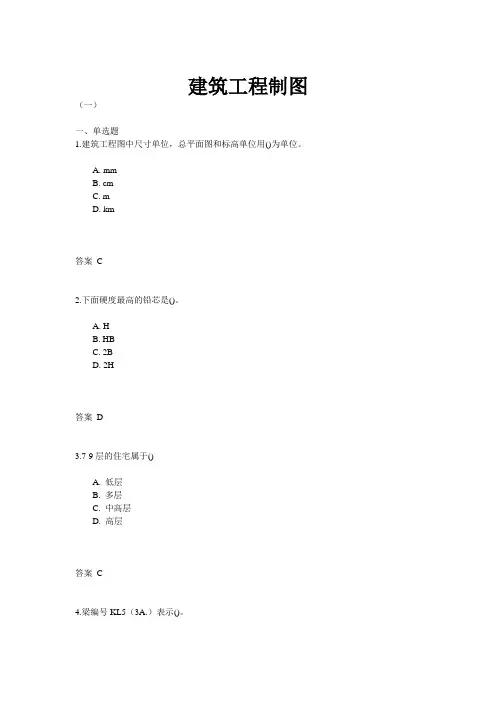

建筑工程制图（一）一、单选题1.建筑工程图中尺寸单位，总平面图和标高单位用()为单位。

A. mmB. cmC. mD. km答案C2.下面硬度最高的铅芯是()。

A. HB. HBC. 2BD. 2H答案D3.7-9层的住宅属于()A. 低层B. 多层C. 中高层D. 高层答案C4.梁编号KL5（3A.）表示()。

A. 框架梁KL5共有3跨，其中一端有悬挑。

B. 框架梁KL5共有5跨，其中两端有悬挑。

C. 框架梁KL5共有4跨，其中一端有悬挑。

D. 框架梁KL5共有4跨，其中两端有悬挑。

答案A5.一级建筑的耐久年限为()年。

A. 15-25B. 25-50C. 50-100D. 100以上答案D6.标高符号的三角形为等腰直角三角形，髙约()mm。

A. 3B. 5C. 6D. 8答案A7.下列叙述中不正确的是()A. 3%表示长度为100.高度为3的坡度倾斜度B. 指北针一般画在总平面图和底层平面图上C. 总平面图中的尺寸单位为毫米，标高尺寸单位为米D. 总平面图的所有尺寸单位均为米，标注至小数点后二位答案C8.下面硬度最高的铅芯是()。

A. HB. HBC. 2BD. 2H答案D9.“φ8@200”没能表达出这种钢筋的()。

A. 弯钩形状B. 级别C. 直径D. 间距答案A10.主要用来确定新建房屋的位置、朝向以及周边环境关系的是()。

A. 建筑平面图B. 建筑立面图C. 总平面图D. 功能分区图答案C11.在标注尺寸时，应先标注()尺寸。

A. 定位B. 定形C. 总体D. 组合体答案B12.详图索引符号为圆圈内的3表示()。

A. 详图所在的定位轴线编号B. 详图的编号C. 详图所在的图纸编号D. 被索引的图纸的编号答案C13.填充不得穿越尺寸数字，不可避免时。

应该是()A. 图线断开B. 二者重合C. 省略标注D. 前述均可答案A14.建筑施工图中索引符号的圆的直径为()。

A. 8mmB. 10mmC. 12mmD. 14mm答案B15.在施工图中,M代表().A. 窗B. 墙C. 梁D. 门答案D16.房屋结构中框架代号为.()A. KJB. GJC. CJD. ZJ答案A17.()的作用是把门窗洞口上方的荷载传递给两侧的墙体。

工程制图考试题与答案1. 选择题：(1) 工程制图的基本要求是什么？A. 美观大方B. 准确无误C. 易于理解D. 所有选项都正确答案：D(2) 工程制图中，下列哪种线型用于标识中心线？A. 实线B. 虚线C. 点线D. 黑线答案：B(3) 工程制图中，下列给定的比例尺中，哪个表示比例最大？A. 1:50B. 1:200C. 1:1000D. 1:5000答案：A2. 填空题：(1) 工程制图中，通常使用的三视图是平面图、正视图和_______。

答案：侧视图(2) 工程制图中，对立面图常用的投影方法有平行投影和_________投影。

答案：透视3. 简答题：(1) 工程制图中，常用的图形投影方法有哪些？简要描述它们的特点。

答：常用的图形投影方法有平行投影和透视投影。

平行投影是指投影线与投影面平行的投影方法。

通过将被投影物体的各个点垂直投影到投影面上，实现图形的表示。

平行投影的特点是投影图形的形状与尺寸在平行方向上均不发生改变，适用于需要准确表示尺寸的工程制图。

透视投影是指投影线与投影面不平行的投影方法。

通过将被投影物体的各个点沿着投影线的方向投影到投影面上，实现图形的表示。

透视投影的特点是投影图形的形状和尺寸在不同位置上具有不同的变化，呈现出立体感，适用于需要直观呈现物体形态和位置的工程制图。

(2) 工程制图中，常用的标注方法有哪些？简要描述它们的应用场景。

答：常用的标注方法有尺寸标注、文字标注和符号标注。

尺寸标注是用数字表示被标注物体的尺寸大小，常用于表达长度、宽度、高度等尺寸参数，以确保工程的准确度和一致性。

文字标注是用文字说明被标注物体的名称、特性或其他相关信息，常用于表达物体的材料、型号、功能等。

文字标注的目的是提供对工程物体的详细描述，以便于理解和识别。

符号标注是用图形符号表示被标注物体的特定含义或功能，常用于表示电气元器件、流体传输管道、建筑构件等。

符号标注的作用是简化复杂的工程信息，方便工程师和技术人员理解和操作。

工程制图一、单选题（70分）1、下图所示球与半圆柱相贯，相贯线的空间形状是：（）A、椭园B、空间曲线C、椭圆与直线的组合D、圆正确答案：A4.在下图中用辅助投易影法求三角形ABC平面的水平倾角0时，新投影轴应：（）A、平行于a'cB、垂直于a'cC、平行于abD、垂直于ab正确答案：D8、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交垂直C、相交不垂直9、下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）A、AB、BC、CD、D正确答案：A10、右图中两直线的相对几何关系是：（）A、相交B、交错C、平行D、无法判断正确答案：C12、下图为截切后正圆柱的三面投影，正确的W面投影是：（）A、AB、BC、CD、D正确答案：A13、下图所示P、Q两平面的相对几何关系是：（）A.平行B、垂直C、相交D、不确定正确答案：B14、下图为截切后正四棱推的投影，正确的水平投影是：（）A、AB、BC、CD、D正确答案：B20、下图所示的平面是：（）A、水平面B、侧垂面C、铅垂面21、在下图中：（）A、C点在正垂线AB上B、C点不在正垂线AB上C、C点在侧平线AB上D、C点不在侧平线AB上正确答案：D22、下图所示C.D两点是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：B25、在下图中用辅助投影法求线段AB的正面倾角时，新投影轴应：（）A、平行于a'b'B、垂直于a'b’C、平行于abD、垂直于ab27、下图所示AB直线是：（）A、水平线B、正平线C、侧平线D、一般倾斜直线正确答案：D30、下图中三棱锥的侧面投影是：（）A、AB、BC、CD、D正确答案：C33、下图所示的曲面是：（）A、锥面B、锥状面C、单叶旋转双曲面34、右图中长度尺寸注法错在：（）A、尺寸起止符号倾斜方向不对B、尺寸线距离标注位置太远C、该尺寸应注写在图形轮廓内D、尺寸线不应是图形轮廓线的延长线正确答案：D35、下图A点到W面的距离是：（）A.alaxB、a'azC、aaxD.a"ayw正确答案：B36、在下面的投影图中，反映线段实长的投影是：（）A.a'b'B、by'c'C.acD.、无正确答案：A37、下图所示圆锥被正垂面P所截，其截交线的形状是：（）A、三角形B、椭圆与直线C、双曲线与直线D、抛物线与直线正确答案：B38、右图中直径尺寸注法错在：（）A.尺寸起止符号应为短斜线B、尺寸数字没有居中C、尺寸线应该倾斜D、直径尺寸应该注在圆外正确答案：C39、下图所示圆柱波两平面所截切，切口的空间形状是：（）A、椭圆与椭圆的组合B、椭圆与矩形的组合C、椭圆与双曲线的组合40、下图所示位于球面正面投影轮廓线上的点是：（）A、M点B、N点C、K点D、无正确答案：A41、下图所示的曲面是：（）A、柱面B、柱状面C、单叶旋转双曲面D、螺旋面正确答案：C47、下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：（）A、圆曲线.椭圆与椭圆的组合B、空间曲线C、圆曲线.椭园与直线的组合D、椭圆、椭圆与椭园的组合51、在下图中已知形体的三面投影图，则与其吻合的轴测图是：（）A、AB、BC、CD、D正确答案：D52、下图为球面被两个正垂面切割，其切口的空间形状是：（）A、椭圆曲线与椭圆曲线的组合B、椭圆曲线与双曲线的组合C、.圆曲线与圆曲线的组合D、矩形与椭圆曲线的组合正确答案：C53.下图所示AB直线与三角形CDE平面的相对几何关系是：（）A、AB在三角形CDE内B、AB与三角形CDE相交不垂直C、AB与三角形CDE垂直D、AB与三角形CDE平行48、下图所示六棱锥被正垂面P所截，其截交线的形状是：（）A、三角形B、五边形C、六边形D、七边形正确答案：D55、右图中两直线的相对几何关系是：（）A、相交B、交错C、相交垂直D、交错垂直正确答索：C56、右图所示平面的类型是：（）A、水平面B、正平面C、侧平面59、下图所示的曲面是：（）A、柱面B、锥面C、回转面D、螺旋面正确答案：D63、下图为截切后正圆锥的正面投影，它的两段截交线是：（）A、双曲线与椭圆曲线的组合B、等腰三角形与半圆曲线的组合C、抛物线与半圆曲线的组合D、等腰三角形与椭圆曲线的组合正确答案：B67.右图中直径尺寸注法错在：（）A.尺寸起止符号应为短斜线B、尺寸数字不能水平注写C、尺寸数字应注写在圆内D、尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D69、右图所示平面的类型是：（）A、铅垂面B、正平面C、侧平面D、任意倾斜平面正确答案：B70、下图所示正垂面圆O的水平投影是：（）A、直线B、椭圆C、圈D、双曲线正确答案：B2、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（）A、平行于ab'B、垂直于a'b’C、平行于ab5、在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：（）A、AB、BC、CD、D正确答案：C6、右图中两直线的相对几何关系是：（）A、相交B、交错C、平行D、交错垂直正确答案：B11、下图所示ABCDE平面的类型是：（）A、正垂面B、铅垂面C、侧垂面17、下图所示三棱柱与半球相贯，相贯线的空间形状是：（）A、圆曲线.椭圆与椭园的组合B、空间曲线C、圆曲线.圆曲线与圆曲线的组合D、椭圆.椭圆与椭园的组合正确答案：C19、下图为截切后正四棱锥的投影，正确的水平投影是：（）A、AB、BC、CD、D正确答案：B20、下图所示圆锥波正垂面P所截，其截交线的形状是：（）A、三角形B、椭圆与直线28、下图中已知园锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）A、AB、BC、CD、D正确答案：A31、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（）A、AB、BC、CD、D正确答案：A32、在下图中用辅助投影法求三角形ABC平面的水平倾角a时，新投影轴应：（）A、平行于a'c'B、垂直于a'c'C、平行于ab34、下图所示组合体，正确的左侧立面图是：（）A、AB、BC、CD、D正确答案：D43、下图所示圆柱被两平面所截切，切口的空间形状是：（）A、椭圆与椭园的组合B、椭圆与矩形的组合C、椭圆与双曲线的组合D、圆与矩形的组合正确答案：B53、下图所示球与圆锥相贯，相贯线的空间形状是：（）A、圆B、空间曲线C、矩形54、下图所示C.D两是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：B59、下图所示AB直线与三角形CDE平面的相对几何关系是：（）A、AB在三角形CDE内B、AB与三角形CDE相交不垂直C、AB与三角形CDE垂直D、AB与三角形CDE平行正确答案：D69、下图所示五棱柱表面上一点K，其正确的侧面投影是：（）A、AB、BC、CD、D正确答案：B52、下图所示AB.C.D四点中位于H面上的点是：（）A、A点B、B点C、C点D、D点正确答案：D53.下图所示A、D两点是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：C3.在下面的投影图中，表示交错两直线的是：（）A、AB、BC、CD、D正确答案：DA、平行B、相交C、相交垂直D、交错正确答案：B59、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交C、相交垂直D、交错正确答案：D9、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交C、相交垂直A、平行B、相交C、相交垂直D、交错正确答案：D9、下图所示正平面P与三角形平面ABC的交线是：（）A、正平线B、水平线C、铅垂线D、一般倾斜直线正确答案：A9、下图所示K点在球面上的位置是：A、球面的左下前部B、球面的右下前部C、球面的左上前部D、球面的右上后部9、下图为截切后正圆柱的三面投影，正确的H面投影是：A、AB、BC、CD、D正确答案：C2、徒手画圈草图时：（）A、只是不需要固定图纸，其它与仪器图相同B、可以了草随意一些C、所有图线一样，没有粗中细线型的要求D、画线靠徒手，定位靠目测，必须保持线型明确，比例协调正确答案：D3、多面正投影法的优点是：（）A、直观性强B、富有立体感和真实感C、绘图简便，立体感强D、绘图简便，度量性好正确答案：D5、下面哪一个性质不是中心投影法和平行投影法共有的基本性质？（）A、同素性B、从属性C、积聚性D、平行性正确答案：D17、绘图比例是：（）A、图形与实物相应要素的线性尺寸之比B、实物与图形相应要素的线性尺寸之比C、比例尺上的比例刻度D、图形上尺寸数字的换算系数正确答案：A26、正投影法是指：（）A.投射线都相交于投射中心，投射出形体投影的方法B、投射线互相平行且垂直于投影面，投射出形体投影的方法C、由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法正确答案：B28、下面哪一个性质不是平行投影法特有的基本性质（）A.平行性B、定比性C、相似性D、接合性正确答案：D29、工程上常用的图示方法中使用最广泛的是那一种？（）A、多面正投影法B、轴测投影法C、标高投影法31、平行投影法中图形的相仿性是指：（）A、相似性B、全等性C、平面图形非退化的平行投影D、平行性正确答案：C32、手工绘制工程图时，在底稿上加深描黑的次序一般应该为：（）A、先上后下，先左后右，先曲后直，先粗后细B、由绘图者随意确定C、只需加深描黑相实线，细实线就用作图线D、先粗后细，其它随意正确答案：A42、下面关于轴测投影的说法哪一个是正确的？（）A、直观性强，有一定的度量性B、最具有真实感，但作图太繁杂费时C、绘图简便，有立体感，无度量性D、绘图简便，度量性好，无立体感正确答案：A43、制图标准是在全国范围内使图样标准化，规范化的统一准则。

《工程制图》赛项理论测试题一. 单项选择题(每题1分，共40分)1. 假想用剖切平面将物体剖开，移去剖切平面前面的部分，剩余部分向投影面投影，并画出剖面材料符号，所得的图形称（）。

[单选题] *A. 视图B. 主视图C. 剖视图(正确答案)D. 局部视图2. 若俯视图作剖视图，应该在哪个视图上标注剖切位置. 投影方向和剖切符号的编号（）。

[单选题] *A. 主视图或左视图(正确答案)B. 俯视图C. 仰视图D. 任意视图3. 重合断面应画在视图轮廓线以内，用细实线绘制，当视图中的轮廓线与断面图形重合时，视图中的轮廓线应（）。

[单选题] *A.断开B.绘制成细实线C.完整地用粗实线画出(正确答案)D. 可以画出也可以断开4. 关于阶梯剖视图画法，错误的说法是（）。

[单选题] *A. 剖切平面转折处不应与视图中的轮廓线重合B. 在剖视图中，各个剖切平面的转折处不应画分界线C. 阶梯剖视的标注不能省略D. 阶梯剖视可以省略标注(正确答案)5. 在剖视图和断面图中，同一平面内有粗实线分界线，它是（）。

[单选题] *A.错误的图线B. 结构的分缝线或伸缩缝(正确答案)C.只是结构的分缝线D. 只是不同材料的分界线6. 制图标准规定，铅垂尺寸线上的尺寸数字字头方向是（）。

[单选题] *A. 向上B. 向左(正确答案)C. 保持字头向上的趋势D. 任意7. 分别用下列比例画同一个物体，画出图形最大的比例是（）。

[单选题] *A. 1:100B. 1:10(正确答案)C. 1:50D. 1:2008. 标题栏的外框线和内分格线分别用什么线型绘制（）。

[单选题] *A. 粗实线和细实线(正确答案)B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线9. 在线性尺寸中尺寸数字 200 毫米代表（）。

[单选题] *A. 物体的实际尺寸是 200 毫米(正确答案)B. 图上线段的长度是200 毫米C. 比例是 1:200D. 实际线段长是图上线段长的 200 倍10. 投影线互相平行，且垂直于投影面的投影方法称为（）。

工程制图复习题(含答案)工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

工程制图理论知识试题一、单项选择(选择一个正确的答案，将相应的字母填入题内的括号中。

)1. 道德是指人与人、个人与集体、个人与社会以及人对待自然的( )的总和。

A、法律法规B、行为规范C、宪法D、人生观2. 由于( )的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。

A、社会分工B、经济活动C、人才分类D、生产加工3. 职业道德是制图员自我完善的( )。

A、重要条件B、充分条件C、先决条件D、必要条件4. 制图国家标准规定，图纸优先选用的基本幅面代号为( )种。

A、3B、4C、5D、65. 制图国家标准规定，必要时图纸幅面尺寸可以沿( )边加长。

A、长B、短C、斜D、各6. 制图国家标准规定，图纸的标题栏( )配置在图框的右下角位置。

A、不得B、不必C、必须D、可以7. 下列叙述正确的是( )。

A、1：2是放大比例B、1：2是缩小比例C、1：2是优先选用比例D、1：2是原值比例8. 在( )同一图样中，粗线的宽度为b，细线的宽度应为b/4。

A、技术制图B、建筑制图C、机械制图D、美术绘图9. 目前，在( )中仍采用GB4457.4-84中规定的8种线型。

A、机械图样B、所有图样C、技术制图D、建筑制图10. 下列叙述错误的是( )。

A、不可见过渡线用虚线表示B、可见过渡线用粗实线表示C、可见轮廓线用细实线表示D、可见轮廓线用粗实线表示11. 下列叙述正确的是( )。

A、剖面线用粗实线表示B、剖面线用细实线表示C、剖面线用虚线表示D、剖面线用波浪线表示12. 在机械图样中，细点画线一般用于表示轴线、( )、轨迹线和节圆及节线。

A、对称中心线B、可见轮廓线C、断裂边界线D、可见过渡线13. 两段点画线相交处应是( )。

A、线段交点B、间隙交点C、空白点D、任意点14. 图样中所注的尺寸，为该图样所示物体的( )，否则应另加说明。

A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸15. 图样上标注的尺寸，一般应由尺寸界线、( )、尺寸数字组成。

工程制图考试题及答案第一题：绘图基础知识1. 工程制图的定义是什么？答案：工程制图是一种利用图形和标记来表达和传达工程设计意图的技术。

2. 请列举三种常用的工程制图符号及其含义。

答案：（1）直线：表示实体的轮廓线或直线段。

（2）圆：表示实体的柱面面或孔洞。

（3）箭头：表示方向。

第二题：投影法1. 请简述什么是投影法？答案：投影法是一种通过将三维物体上的点投影到二维平面上，来表达物体形状、尺寸和位置关系的方法。

2. 投影法中常用的投影有哪两种？答案：（1）正交投影：通过平行于坐标轴的视线投影来表达物体形状和尺寸关系。

（2）透视投影：通过需要观察点与物体的相对位置关系，以透视形式表达物体形状和尺寸关系。

第三题：视图的选择与创建1. 当制图尺寸较大时，为了节省纸张，常常使用什么样的视图展示方式？答案：常常使用缩比视图展示方式，将大尺寸物体按比例减小展示。

2. 创建视图时，需要满足哪些要求？答案：（1）视图要清晰、准确地表达物体形状、尺寸和位置关系。

（2）视图要用直线、圆弧和曲线等几何图形精确勾画，标注要规范、准确。

第四题：尺寸标注与公差1. 请简述什么是尺寸标注？答案：尺寸标注是将视图中各个尺寸用标准的符号和文字标注出来，以便于读图者进行尺寸测量和判读。

2. 公差是什么？为什么需要使用公差？答案：公差是指一组尺寸之间允许的差距范围。

使用公差是为了保证产品在制造和装配过程中的可控范围内，达到所需功能和性能要求。

第五题：工程制图的规范1. 在绘制工程制图时，有哪些常用的规范需要遵循？答案：（1）图纸尺寸规范：按照标准尺寸选择合适的图纸，保证绘图的清晰度和可读性。

（2）线条规范：采用标准的线条种类和线宽，区分不同的实体和辅助图形。

（3）标注规范：采用规定的标注文字和符号，确保标注的准确性和一致性。

2. 工程制图的规范遵循的目的是什么？答案：工程制图的规范遵循的目的是为了确保工程图纸能够准确、清晰地表达设计意图，方便读图者理解和使用。

工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法与第三角投影法的主要区别是什么？A. 投影方向不同B. 视图位置不同C. 视图数量不同D. 投影平面不同2. 以下哪个不是工程制图中常见的视图？A. 正视图B. 侧视图C. 俯视图E. 斜视图3. 工程制图中，尺寸标注的基本要求是什么？A. 清晰、准确、完整B. 随意、模糊、不完整C. 只标注长度，不标注宽度D. 只标注宽度，不标注长度4. 工程制图中，线型的种类有哪些？A. 粗实线、细实线、虚线、点画线B. 直线、曲线、折线、虚线C. 粗线、细线、波浪线、点线D. 直线、曲线、虚线、点画线5. 在工程制图中，剖面图的作用是什么？A. 显示物体的外部形状B. 显示物体的内部结构C. 显示物体的尺寸D. 显示物体的材质6. 工程制图中，符号“∅”表示什么？A. 圆B. 直径C. 半径D. 球7. 工程制图中，什么是局部放大图？A. 显示物体整体的图B. 显示物体局部细节的图C. 显示物体剖面的图D. 显示物体尺寸的图8. 工程制图中，什么是装配图？A. 显示单个零件的图B. 显示多个零件组合的图C. 显示零件尺寸的图D. 显示零件材质的图9. 工程制图中，什么是轴测图？A. 一种简化的三维视图B. 一种简化的二维视图C. 一种复杂的三维视图D. 一种复杂的二维视图10. 工程制图中，什么是焊接符号？A. 表示焊接方法的符号B. 表示焊接位置的符号C. 表示焊接强度的符号D. 表示焊接材料的符号答案：1-5 A, E, A, A, B；6-10 B, B, B, A, A二、简答题（每题10分，共30分）1. 简述工程制图中尺寸标注的基本原则。

2. 描述工程制图中剖面图的绘制方法和作用。

3. 解释工程制图中装配图的重要性及其应用。

三、绘图题（每题25分，共50分）1. 根据给定的二维视图，绘制出相应的三维轴测图。

2. 根据给定的零件图，绘制出该零件的局部剖面图，并标注必要的尺寸。
