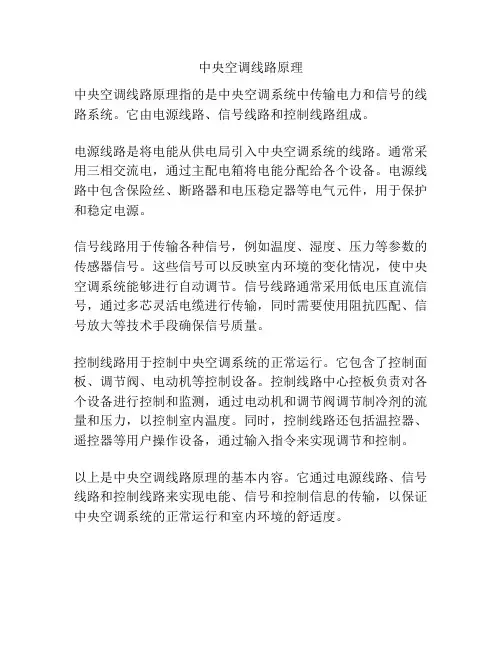

中央空调线路原理
中央空调线路原理指的是中央空调系统中传输电力和信号的线路系统。
它由电源线路、信号线路和控制线路组成。
电源线路是将电能从供电局引入中央空调系统的线路。
通常采用三相交流电,通过主配电箱将电能分配给各个设备。
电源线路中包含保险丝、断路器和电压稳定器等电气元件,用于保护和稳定电源。
信号线路用于传输各种信号,例如温度、湿度、压力等参数的传感器信号。
这些信号可以反映室内环境的变化情况,使中央空调系统能够进行自动调节。
信号线路通常采用低电压直流信号,通过多芯灵活电缆进行传输,同时需要使用阻抗匹配、信号放大等技术手段确保信号质量。
控制线路用于控制中央空调系统的正常运行。
它包含了控制面板、调节阀、电动机等控制设备。
控制线路中心控板负责对各个设备进行控制和监测,通过电动机和调节阀调节制冷剂的流量和压力,以控制室内温度。
同时,控制线路还包括温控器、遥控器等用户操作设备,通过输入指令来实现调节和控制。
以上是中央空调线路原理的基本内容。
它通过电源线路、信号线路和控制线路来实现电能、信号和控制信息的传输,以保证中央空调系统的正常运行和室内环境的舒适度。
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列:“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26/33GW/CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括:KFR-26/33GW/CBPY、KFR-26/33GW/I1BPY等。
它们的电路原理基本相似。
结合图1~图6电路原理图,对整机单元电路作简要分析。
1.室内机主电源电路电路见上图,由电源捅头L、N两端输入AC220V交流电压,经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路;另一路经A、B两端送到电源变压器T1的初级线圈;第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图,由电源变压器T1次级线圈输出的两路低压交流电,一路经捕件CN5(3)、(4)脚送到整流桥堆IC6(1)、(2)脚,经IC6、C8和C35整流、滤波后,输m+13V电压,给换气风机(M2)供电;另一路经插件CN5(1)、(2)脚送到整流桥堆IC7(1)、(2)脚,经整流桥堆IC7、三端稳压块IC4(7812)和IC5(7805)、C9~C11和C32~C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压,分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3(UPD780021)内部程序的控制下,由(1)脚输出室内风机控制信号,并由三极管04和双向可控硅光耦IC11(3526)进行控制,可实现室内风机(FAN)的运转、停转及无级调速等功能。
当IC3(1)脚输出高电平时,Q4导通,IC11内部发光管导通。
空调电路原理详解空调电路的工作原理如下:1.压缩机:压缩机是空调系统的核心部件,主要功能是将低压低温的制冷剂气体吸入,并将其压缩成高压高温的气体。
当压缩机工作时,制冷剂气体在压缩过程中会释放大量的热能。
2.冷凝器:冷凝器是压缩机后面的一个部件,其主要功能是将高温高压的制冷剂气体通过散热片散发掉部分热能,使制冷剂气体冷却并凝结成液体。
在冷凝过程中,制冷剂气体释放的热能通过散热器传递给周围环境。
3.蒸发器:蒸发器位于冷凝器后面,其主要功能是将冷凝成液体的制冷剂通过蒸发器中的热交换和蒸发过程,吸收室内的热量,使室内温度降低。
当制冷剂液体通过蒸发器时,其温度会降低,而室内空气通过蒸发器时会与制冷剂进行热交换,从而使室内空气冷却。
4.膨胀阀:膨胀阀位于蒸发器和压缩机之间,其主要功能是控制制冷剂的流量和压力,使制冷剂能够在蒸发器中蒸发并吸收热量。
膨胀阀通过压力控制装置监测蒸发器中的压力变化,从而实现制冷剂的流量控制。
以上就是空调电路原理的主要内容,然而实际的空调系统中还有许多其他的辅助部件和控制装置,用于监测和调节空调系统的工作状态。
这些部件包括传感器、控制器、风扇和阀门等,它们共同工作来实现空调系统的自动化和高效运行。
总结来说,空调电路的工作原理可以归纳为制冷循环过程,即通过压缩机将低温低压的制冷剂气体压缩成高温高压的气体,然后通过冷凝器将气体冷却并凝结成液体,再经过蒸发器释放热能,达到制冷效果。
在整个过程中,膨胀阀起到了调节制冷剂流量和压力的重要作用。
空调电路原理的理解对于维修和故障排除空调系统非常重要,因此掌握空调电路原理是空调技术人员的基本要求。
空调温控电路工作原理
空调温控电路是指通过控制空调系统内的温度来实现自动调节的电路系统。
其工作原理基本上可以分为以下几个步骤:
1. 传感器检测:温控电路中会安装一个温度传感器,用来实时检测环境温度。
传感器的种类有多种,常见的有热敏电阻、热电偶等。
传感器会将检测到的温度信号转化为电信号输出。
2. 温度比较:传感器输出的电信号会被送到一个比较器中进行比较。
比较器会与设定的温度值进行比较,如果环境温度高于或低于设定的温度值,则比较器会给出相应的信号。
3. 控制信号输出:根据比较器的输出信号,控制电路将会产生控制信号,用于控制空调系统的工作状态。
如果温度高于设定值,控制信号会通知空调系统开启制冷模式;如果温度低于设定值,控制信号则会通知空调系统开启制热模式。
4. 控制执行:空调系统根据控制信号的输入,执行相应的操作。
比如,如果控制信号要求空调制冷,空调系统会启动制冷循环,通过压缩机和蒸发器的工作来降低室内温度。
反之,如果要求制热,空调系统会启动制热循环,通过加热器的工作来提高室内温度。
5. 持续监测:温控电路会持续监测环境温度,并与设定温度进行比较。
如果环境温度与设定温度相差较大,温控电路会不断地发出控制信号,让空调系统保持工作状态,直到温度达到设定值。
通过以上步骤,空调温控电路能够实现对室内温度的自动调节,提供舒适的室内环境。
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机:“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26/GW/CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括:KFR-26/33GW/CBPY、KFR-26/33GW/I1BPY等。
它们的电路原理基本相似。
结合图1~图6电路原理图,对整机单元电路作简要分析。
1.室内机主电路电路见上图,由电源捅头L、N两端输入AC0V交流电压,经、ZNR1、和C2、T2过流保护和高频后。
一路经L、N两端送到室外机主电源电路的输入端。
其中N端与通讯电路的S端组成室内、室外机的通讯传输线路;另一路经A、B两端送到T1的初级线圈;第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图,由电源变压器T1次级线圈输出的两路低压交流电,一路经捕件CN5(3)、(4)脚送到整流桥堆6(1)、(2)脚,经、C8和C35整流、滤波后,输m+13V电压,给换气风机()供电;另一路经插件CN5(1)、(2)脚送到整流桥堆(1)、(2)脚,经整流桥堆IC7、三端块()和IC5()、~C和~C34整流、滤波、稳压后。
输出稳定的+12V和+5V电压,分别给控制、室内风机控制、步进电机控制、、主控芯片、复位、过零检测、驱动、、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3(780021)内部程序的控制下,由(1)脚输出室内风机控制信号,并由和双向可控硅光耦IC11()进行控制,可实现室内风机()的运转、停转及无级调速等功能。
当IC3(1)脚输出高电平时,Q4导通,IC11内部发光管导通。
其发光强度控制内部双向可控硅的导通程度。
从而进一步控制室内风机(FAN)的工作状态和运转速度。
同时室内风机(FAN)的转速还受反馈电路控制,当风机转速信号通过R、反馈到IC3(53)脚后,其内部风机转速检测电路则按照风机运转状况来确定风机转速。
空调室内风机电路的控制原理空调室内风机电路是空调系统中的重要组成部分,控制空调室内风机电路的原理是如何控制风机的转速、风量和运行状态,在实现室内空气循环的同时,保证空调系统的正常运行。
本文主要探讨空调室内风机电路的控制原理。
一、空调室内风机电路概述空调室内风机电路是室内空调系统中负责提供室内空气循环和通风的电路。
它的基本功能是将处理后的冷热空气通过送风管道输送到室内,使室内获得适宜的温度、湿度和空气质量。
在空调工作中,通过控制室内风机的转速、风量和工作状态,可以快速响应用户的使用需求,实现不同室内环境需求的自动调节。
二、空调室内风机电路的控制原理控制室内风机电路的主要运作原理是通过控制电机的运行基本参数来控制风机的运行状态,从而实现空气循环、通风以及空调系统的正常运行。
空调室内风机电路的传统控制方法是通过安装控制开关来实现,例如加速器、排气闸门、启停开关等,来控制风机的转速、风量和运行状态。
这些控制方式虽然简单,但其效率不够高,不能满足空调系统快速响应用户需求的要求。
现代空调室内风机电路控制技术采用了更为高效、快速和智能的方法,可以实时地检测和控制室内的温度、湿度、氧气和有害气体等指标。
通过精确测量和调节室内环境的参数,并根据用户选择的设定值实现不同模式的自动调节,例如自动模式、制冷模式、制热模式和除湿模式等。
空调室内风机电路的控制电路是一个比较复杂的系统,它由传感器、计算机、控制器、开关、连锁保护和通信设备等组成。
其中,传感器用于实时检测室内环境的温度、湿度、空气质量等参数,计算机和控制器根据检测结果进行自动调节,控制开关用于控制风机的转速和工作状态,连锁保护和通信设备用于提高电路的安全性和实现远距离控制。
三、空调室内风机电路的控制模式空调室内风机电路通常具有多种工作模式,包括湿度调节模式、普通模式、睡眠模式、节能模式、除湿模式等。
这些模式通过不同的控制参数来实现风机的自动调节和控制,从而满足不同环境条件下的使用需求。
空调自动控制原理图
以下是空调自动控制的原理图,没有标题的文字。
1. 室内温度传感器:将室内温度转化为电信号。
2. 室外温度传感器:测量室外温度情况。
3. 室内湿度传感器:将室内湿度转化为电信号。
4. 室外湿度传感器:测量室外湿度情况。
5. 温度控制器:接收室内温度传感器的信号并与设定温度进行比较,根据比较结果控制空调开关或调整温度。
6. 湿度控制器:接收室内湿度传感器的信号并与设定湿度进行比较,根据比较结果控制空调开关或调整湿度。
7. 控制面板:提供操作界面,用户可以通过控制面板设置温度和湿度等参数。
8. 冷凝器:通过制冷剂的循环和传热,将室内热量排出去,降低室内温度。
9. 蒸发器:通过制冷剂的循环和传热,从室内吸收热量,提高室内温度。
10. 电风扇:控制室内空气的流动,使冷热空气均匀分布。
11. 压缩机:提供制冷剂的压缩和循环,实现室内空气的冷却。
12. 膨胀阀:控制制冷剂的流量,调节制冷效果。
以上是空调自动控制的原理图。
汽车空调电路控制原理一、概述汽车空调电路控制原理是指通过电路控制系统来实现汽车空调的运行和调节。
汽车空调电路控制系统由多个部分组成,包括传感器、控制器、执行器等。
这些部分协同工作,共同完成对汽车空调的控制和调节。
二、传感器1.温度传感器温度传感器是汽车空调电路控制系统中最基本的传感器之一。
它能够测量汽车内部和外部的温度,并将其转化为电信号输出给控制器。
根据这些信号,控制器可以判断当前环境的温度,并做出相应的空调设置。
2.压力传感器压力传感器用于测量冷媒在汽车空调系统中的压力变化。
根据不同的压力值,控制器可以判断冷媒是否充足,以及是否需要进行补充或排放。
3.湿度传感器湿度传感器用于测量汽车内部和外部的湿度水平。
根据不同的湿度值,控制器可以判断当前环境是否需要进行干燥或加湿处理。
三、控制器1.主机板主机板是汽车空调电路控制系统中最重要的部分之一。
它通过内部的处理器和存储器,实现对传感器信号的接收、处理和存储。
同时,主机板还能够将处理后的数据输出给执行器,以实现对汽车空调的控制。
2.显示屏显示屏是汽车空调电路控制系统中用于显示当前设置信息和状态的部分。
通过显示屏,驾驶员可以直观地了解当前环境温度、湿度等信息,并进行相应的空调设置。
四、执行器1.压缩机压缩机是汽车空调电路控制系统中最核心的执行器之一。
它能够将冷媒压缩成高温高压气体,并将其送入冷凝器进行散热。
根据控制器发送的指令,压缩机可以实现开启、关闭、变速等不同操作。
2.蒸发器蒸发器是汽车空调电路控制系统中用于降低环境温度的执行器之一。
它能够将冷媒从液态转化为气态,并吸收周围环境中的热量,从而达到降低环境温度的效果。
3.风扇风扇是汽车空调电路控制系统中用于调节空气流量的执行器之一。
根据控制器发送的指令,风扇可以实现不同的转速和方向,从而达到调节空气流量的效果。
五、工作原理汽车空调电路控制系统的工作原理可以简单概括为以下几个步骤:1.传感器测量传感器通过测量环境温度、湿度和冷媒压力等参数,将数据转化为电信号输出给主机板。

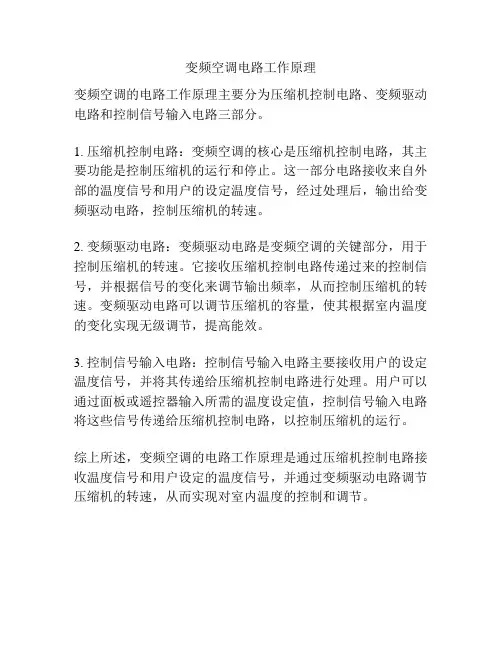

变频空调电路工作原理
变频空调的电路工作原理主要分为压缩机控制电路、变频驱动电路和控制信号输入电路三部分。
1. 压缩机控制电路:变频空调的核心是压缩机控制电路,其主要功能是控制压缩机的运行和停止。
这一部分电路接收来自外部的温度信号和用户的设定温度信号,经过处理后,输出给变频驱动电路,控制压缩机的转速。
2. 变频驱动电路:变频驱动电路是变频空调的关键部分,用于控制压缩机的转速。
它接收压缩机控制电路传递过来的控制信号,并根据信号的变化来调节输出频率,从而控制压缩机的转速。
变频驱动电路可以调节压缩机的容量,使其根据室内温度的变化实现无级调节,提高能效。
3. 控制信号输入电路:控制信号输入电路主要接收用户的设定温度信号,并将其传递给压缩机控制电路进行处理。
用户可以通过面板或遥控器输入所需的温度设定值,控制信号输入电路将这些信号传递给压缩机控制电路,以控制压缩机的运行。
综上所述,变频空调的电路工作原理是通过压缩机控制电路接收温度信号和用户设定的温度信号,并通过变频驱动电路调节压缩机的转速,从而实现对室内温度的控制和调节。

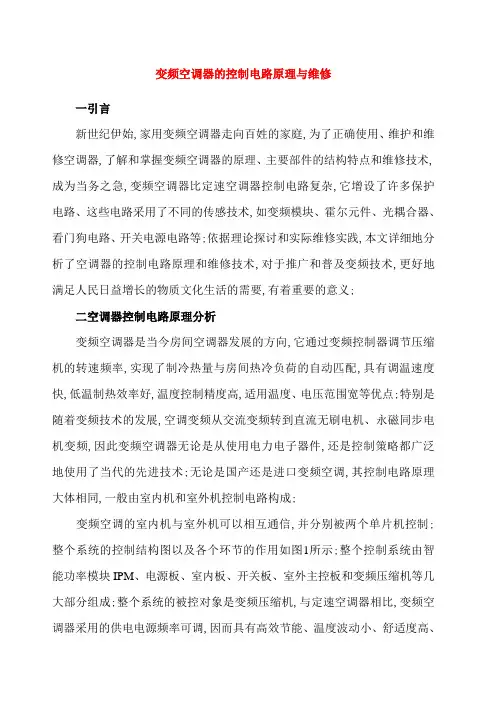

变频空调器的控制电路原理与维修一引言新世纪伊始,家用变频空调器走向百姓的家庭,为了正确使用、维护和维修空调器,了解和掌握变频空调器的原理、主要部件的结构特点和维修技术,成为当务之急,变频空调器比定速空调器控制电路复杂,它增设了许多保护电路、这些电路采用了不同的传感技术,如变频模块、霍尔元件、光耦合器、看门狗电路、开关电源电路等;依据理论探讨和实际维修实践,本文详细地分析了空调器的控制电路原理和维修技术,对于推广和普及变频技术,更好地满足人民日益增长的物质文化生活的需要,有着重要的意义;二空调器控制电路原理分析变频空调器是当今房间空调器发展的方向,它通过变频控制器调节压缩机的转速频率,实现了制冷热量与房间热冷负荷的自动匹配,具有调温速度快,低温制热效率好,温度控制精度高,适用温度、电压范围宽等优点;特别是随着变频技术的发展,空调变频从交流变频转到直流无刷电机、永磁同步电机变频,因此变频空调器无论是从使用电力电子器件,还是控制策略都广泛地使用了当代的先进技术;无论是国产还是进口变频空调,其控制电路原理大体相同,一般由室内机和室外机控制电路构成;变频空调的室内机与室外机可以相互通信,并分别被两个单片机控制;整个系统的控制结构图以及各个环节的作用如图1所示;整个控制系统由智能功率模块IPM、电源板、室内板、开关板、室外主控板和变频压缩机等几大部分组成;整个系统的被控对象是变频压缩机,与定速空调器相比,变频空调器采用的供电电源频率可调,因而具有高效节能、温度波动小、舒适度高、运行电压范围宽、传感器控制精确、超低温运行时适应性强、良好的独立除湿功能等优良性能,变频压缩机采用交流异步电动机、永磁同步电机PMSM 或开关磁阻电机;智能功率模块IPM采用六封装或七封装的GTO、IGBT等电力电子器件,并将过流、过热、欠压保护、GTO或IGBT的驱动等电路集成于一体;电源板是将市电通过桥式整流、滤波、稳压以后得到直流电流供给IPM模块,逆变输出频率可变的三相交流电供给变频压缩机;室内板和室外主控板是整个系统的灵魂和核心,分别采用了两块单片机,随着科学技术的发展,现在的控制器件则普遍采用了数字信号处理器DSP来处理各种输入的指令信号如房间的设定温度和反馈信号如房间的实际温度,使控制更加准确和可靠,因此,这种变频空调,有人称为“数字变频空调”;室外主控板完成变频三相电源的控制算法,得到六路PWM波形驱动IPM中电力电子器件的通断,同时进行室外环境温度检测、冷凝器温度检测、排气温度检测、交流电压、交流电流检测完成相应的保护、处理、通信功能;室内板进行室内风机、室温检测、蒸发器温度检测、室内外通信、摆风/空气清新控制,完成遥控接收、液晶显示蜂鸣器驱动,从而实现人机对话;三故障维修技术在变频空调使用的过程中难免出现故障,当出现问题时,要及时维修,以下是几种常见的维修技巧;3.1故障现象与判断1插上电源插头,室内机电源指示灯亮,如无电源指示,说明您家的电源有故障或指示等损坏;2有电源指示,用遥控器按操作键,信号发射不出去;首先,检查遥控器内的电池是否有电,然后检查电池的正负极片触点有无氧化腐蚀,若上述正常,检查遥控器内部电路板是否损坏,可将遥控器靠近一台调幅收音机,按遥控器键进行干扰试验,听收音机是否发出有“嘟嘟”声,有声说明遥控器无故障;3当遥控器确定无故障时,信号还是发射不出去时,可用室内机强制运行开关验证,强制运行时,室内贯流风机和室外压缩机若运转正常,制冷效果良好,则证明空调器室内机红外接收部位有故障;4当你使用的遥控器装上新电池使用不到一个月就不显示时,可将遥控器的后盖打开,用95%的酒精清洗一下电路板和按键触点面导电胶片,干燥后,即可排除漏电故障,遥控器液晶显示缺字也可采用这种方法;5变频空调器中的温度传感器起着非常重要的作用,室内机有空气温度传感器和蒸发器温度传感器;室外机有空气温度传感器,高压管路传感器和低压管路传感器,有的传感器在长期使用后发生阻值变化,使控制特性改变,如室内机空气温度传感器阻值变大后,会引起变频器输出频率偏低,为了保证控制精度,及其相同的工作特性,确定传感器故障后,应换用原型号的产品;6在空调器出现故障时,如果鉴别整个控制系统是否有故障,可将室内机控制器上的开关放在“试运行”挡上,此时微处理器会向变频器发出一个频率为50Hz的信号,若此时空调器能运转,并保持频率不变工作,一般认为整个控制系统无大问题,可着重检查各传感器是否完好;如果空调器不能正常运行,说明控制系统有故障;3.2控制系统检测方法1通信电路在检测通信故障时,用万用表交流电压档250V测试,在零线和信号线间如果有电压来回变化且室内机通信指示等持续闪烁,则表明通信正常,否则通信电路有故障;2功率模块在检测功率模块故障时,第一种方法是用万用表二极管档测量功率模块,“+”极与U、V、W极,或U、V、W极与“-”极间正向电阻应约为380-450Ω间,且反向不导通,否则功率模块有故障;第二种方法是用万用表交流电压档,测量功率模块驱动压缩机的电压,其任意两相间的电压应在0~160V之间并且相等,否则功率模块损坏;3电抗器在检测电抗器时,用万用表R X1档进行测量,其绕组电阻值约为1Ω;4压缩机在检测压缩机时,用钳子先拔下U、V、W的导线,测量三相间的电压,若三相间的电压相同,说明压缩机绕组良好,否则压缩机绕组有故障;5电解电容变频空调器中有大容量的电解电容,最大为2000-4500uF,即使切断电源仍然会残留有充电电荷,所以对电解电容器要先用烙铁、插头等物体充分释放残留电荷;电荷放尽以后,用指针式万用表RX10K档检测,指针应是指到0,然后慢慢退到∞,否则电解电容器损坏;6传感器如果空调器出现频率无法升降与保护性关机等故障,应首先考虑检查传感器,大多数传感器可以从插座上拔下,从外表上即可以判断是否损害、断裂、脱胶;用手或温水加热,用万用表RX100档测其阻值,看它的阻值是否变化,无变化则可以判定传感器损坏;四结束语本文分析的变频空调控制电路的基本原理和常见故障的检测方法,对于用户或工程技术人员维修有着重要的参考价值,对于其它快捷方法有待我们进一步研究和探讨;直流变频空调器的工作原理1:综述电源220V交流电压经转换器变换为直流;逆变器主要功能为实现换向,把直流电压转换成任意频率的有效值相当于三相交流电的脉冲电压信号;其最常见的结构形式是六个半导体开关元件组成的三相桥式电路大功率模块;逆变器的负荷为压缩机中的异步电动机, 变频空调器按照负荷是交流变频压缩机还是直流变频压缩机而分为交流变频与直流变频两大类;交流变频中逆变器的输出电压方式一般采用是不等宽度PWM调制方式,而直流变频中逆变器的输出电压方式一般采用是等宽度PWM调制方式;目前PAM Pulse Amplitude Modulation脉冲幅值调制方式以其独特的优越性而被用于直流变频空调器的压缩机输入电压的调制中;2:大功率模块有刷直流电动机中,当转子单线圈磁场转到与定子永磁体磁场平行后,若转子再越过此位置,而直流电源不改变流向,即线圈中的电流方向不改变的话,那么根据右手定则此时线圈受力将使之向原方向反转;因此,需有炭刷来改变线圈中电流的流向,使转子能继续旋转下去;在压缩机中,由于汽缸中充满了氟利昂蒸汽,不能采用会产生火花的有刷直流电机,因此必须采用通过电子回路实现换向的无刷直流电机;3:直流压缩机电机的基本原理直流压缩机的电机的转子为永磁体;典型的永磁体结构有弧形、逆弧形、V 形、X形等;不同的排列,磁力线的集中度不一样,它直接影响电动机的效率;定子同交流压缩机电机为漆包线绕制而成;首先大功率模块根据转子的旋转位置切换定子绕组的通电电流,始终保证转子N极对面的定子绕组导体内的电流流向为一个方向,如;而转子S极对面的定子绕组导体内的电流流向为另一个方向,导体的磁场根据右螺旋法则叠加后在定、转子间产生一个垂直向上的方向磁场, 而、c导体磁场叠加后产生一个水平向右的磁场,二者再叠加的磁场ΦZ1方向. 正好与转子磁场Φd1互相垂直,于是便会产生逆时针方句的电磁转矩,推动转子向逆时针方向旋转;右下180°的原理一样;※右螺旋法则:用右于握住导体,使大拇指方向为电流方向则其余四指的方向便是磁场的方向磁力线的方向;4:转子位置检测回路直流电动机转子位置检测手段通常有磁敏式霍尔元件、光电式、电磁感应式、电磁谐振式等;用其中一种方式为捕捉上述定子线圈中产生的感应电压,作为转子的位置信号,再通过专门设计的电子回路转换,反过来控制给定子线圈施加方波电压的时刻;在无刷直流电动机中总有两相线圈通电,一相不通电;一般无法对通电线圈测出感应电压,因此通常以剩余的一相作为转子位置检测信号用线;5:起动由于感应电压只有在电动机转动时产生, 因此不能通过转子位置检测电机起动;而必须强制性地输出驱动波形,直到电动机转速达到一定速度,可以靠感应电压测出转子位置为止,再切换到转子位置检测输出波形驱动方式;例如,起动阶段大功率模块要经2~4秒的低频换向使压缩机转速到达200~500rpm,再进入通常位置检测运行模式;6:变频调速的基本方式由电动机理论对三相异步电动机而言有下式:Ed=ΦzEd:定子每相线圈气隙磁通感应电压的均方根值V;fd:电源频率Hz;Nd:定子每相绕组的有效匝数;Φz:每极气隙磁通量Wb;为了保证电动机负载能力, 应保证Φz不变,这就要求Ed/fd为常数,这种保持Ed/fd为常数的控制方式又称恒磁通变频调速,属于恒转矩调速方式;由于Ed难于直接检测、控制,当Ed与fd较高时,定子漏阻抗压降小到可忽略不计,则可以以定子每相电压Ud代替Ed,保持Ud/fd为常数,即可称为恒压频比控制方式;因此,欲实现压缩机稳定调速,除了要控制逆变器的换向频率外,还必须同时按比例提高或降低对压缩机施加的方波电压值;在电子控制方面采用大功率模块三极管,其基极电压信号是比换向频率还高的例如上支路三极管是数千赫兹的高频开关,从而向电动机施加的电压被段切开来参考图4,而电动机的平均直流电压与三极管的ON开通时间/ON时间+OFF时间成正比,以此便轻而易举地达到变频调速的目的;7:直流变频与交流变频的比较笼统地讲,交流变频空调器与直流变频空调器中采用的压缩机电机原理上部是定子产生一个不断旋转的圆形旋转磁场,其转速为n=60fd/p,利用定、转子磁场间电磁力相互作用产生的转矩不断推动转子转动;由于直流变频中采用了无刷直流电动机,其转子为永久磁铁,不需要外部供给电流,减少了损耗,因此效率较高;一般情况下较交流变频省电约12%,如果转子的磁体排列更科学,磁力线集中度更高,再加上采用含稀土钕的磁体,则可较交流变频省电高达18%~20%;另外,因为直流变频可以随外界负荷的大小调节转速,在原理上比负荷变化时压缩机开停的交流变频要节能;因此,综上所述,直流变频要比交流变频省电;。
变频空调电路原理和系统原理分析一、变频空调电路原理分析1.电源系统:变频空调的电源系统主要由变频器、整流器、滤波器等组成。
变频器将220V、50Hz的交流电转换为直流电,然后通过整流器进行滤波去除杂波,最后得到稳定的直流电供给压缩机驱动电机。
2.控制系统:变频空调的控制系统主要由微电脑控制器、温度传感器、压力传感器以及驱动电机等组成。
微电脑控制器负责控制整个系统的运行,实时监测室内温度、压力等参数,并根据设定的目标温度和制冷需求来控制压缩机的运转频率。
3.压缩机及驱动系统:压缩机是变频空调的核心部件,通过压缩制冷剂将室内热量排出,从而实现室内温度的降低。
驱动系统由变频器和电机组成,其中变频器可以调节电机的运转频率,从而控制压缩机的制冷能力。
4.制冷系统:制冷系统主要由蒸发器、冷凝器、节流装置和制冷剂组成。
制冷剂在蒸发器中接触室内空气,吸收热量并蒸发,然后被压缩机吸入,通过冷凝器排出热量,从而实现制冷效果。
节流装置控制制冷剂的流量,使其保持一定的压力和温度。
二、变频空调系统原理分析变频空调系统原理是指变频空调的整体工作原理,包括供冷工作原理和供热工作原理。
1.供冷工作原理:当室内温度高于设定的目标温度时,温度传感器会感应到室内温度的变化,并将信号传输给微电脑控制器。
微电脑控制器通过对室内温度的监测和运算,判断当前制冷需求,并控制变频器调节压缩机的运转频率,以满足室内制冷需求。
2.供热工作原理:当室内温度低于设定的目标温度时,微电脑控制器会判断当前需要供热,并控制变频器调节压缩机的运转频率,以满足室内制热需求。
此时,制冷循环反转,将室外的热量吸收并传递给室内。
变频空调的优势在于能够根据室内温度变化进行智能调节,具有较高的能效比和舒适性。
由于变频空调采用了变频器来控制压缩机的运转频率,有效地减少了能量的浪费,提高了空调的节能性能。
在维修变频空调时,首先需要对空调电路进行检查,包括各部件的电路连接是否正常,电源系统是否供电,控制系统是否工作等。
汽车空调的电路控制原理
汽车空调的电路控制原理主要包括以下几个方面:
1. 控制模式选择:通过车内的控制面板,可以选择不同的空调工作模式,如制冷、制热、通风、除霜等。
2. 传感器检测:汽车空调系统中的传感器可以检测车内外温度、相对湿度、太阳辐射量等环境参数。
这些传感器会将检测到的数据反馈给空调控制模块。
3. 控制模块:空调系统的控制模块根据传感器反馈的数据和用户设定的参数来决定空调的工作状态。
比如根据车内温度和设置的目标温度来控制制冷或制热的开关;根据相对湿度来控制除霜等。
4. 驱动电路:控制模块会发出控制信号,通过驱动电路控制各个执行元件的开关。
比如通过驱动电路来开关制冷剂压缩机、风扇、换热器、蒸发器等。
5. 电源系统:空调系统需要电源供应,一般来自汽车的电池和发电机。
电源系统会提供所需的电压和电流给空调系统的各个电路。
综上所述,汽车空调的电路控制原理主要是通过控制模块根据传感器检测的环境数据和用户设定的参数来控制各个执行元件的开关,从而实现空调的各种工作模
式和功能。
空调驱动电路板的工作原理空调驱动电路板是空调系统中重要的组成部分,它承担着控制空调工作的关键任务。
其工作原理主要包括信号输入、信号处理、功率驱动和检测反馈等方面。
下面将详细介绍空调驱动电路板的工作原理。
1. 信号输入:空调驱动电路板接收来自用户和环境的信号输入。
用户通过遥控器或面板上的按钮,发送开机、关机、调温、风速等命令信号给电路板。
环境的信号输入包括温度传感器、湿度传感器、空气质量传感器等,用于感知当前环境状态。
2. 信号处理:收到信号输入后,空调驱动电路板会进行信号处理,主要包括解码、滤波和放大等步骤。
解码将接收到的信号转换为数字信号,滤波可以去除噪声信号,放大可以增强信号的幅度,保证信号的可靠性和准确性。
3. 控制算法:信号处理后,空调驱动电路板会根据预设的控制算法进行计算和判断。
这些控制算法一般包括开关控制、温度控制、风速控制、模式切换等。
通过对环境信号的分析和计算,电路板可以决策空调运行的状态,如制热、制冷、除湿等。
4. 功率驱动:在确定了空调的工作状态后,空调驱动电路板需要将控制信号转化为实际的功率驱动信号。
这一过程主要由功率驱动器来完成,包括开关电源和功率放大电路。
开关电源将输入的电压转换为合适的电源电压,功率放大电路则将控制信号放大到足够的电压和电流,用以驱动空调的电机、阀门、压缩机等设备。
5. 检测反馈:空调驱动电路板还负责对空调的工作状态进行检测和反馈。
它会通过传感器获取空调运行时的温度、湿度、压力等参数,同时还可以监测电流、功率等电气参数。
这些信息的反馈可以用于调整控制算法,实现对空调运行状态的动态调节,从而提升空调的工作效率和舒适度。
总结起来,空调驱动电路板的工作原理主要包括信号输入、信号处理、控制算法、功率驱动和检测反馈等环节。
通过对用户和环境信号的处理和判断,电路板可以准确控制空调的运行状态,从而实现温度调节、湿度控制和制冷/制热等功能。
同时,它还可以对空调的工作状态进行监测和反馈,以提高空调的能效和运行质量。
空调接线原理
空调接线原理是指将空调内部电路与外部电源进行连接的操作过程。
接线原理主要包括以下几个方面的内容:
1. 电源接线:空调需要外部电源供电,通常是通过三芯电源线连接到交流电源。
其中,火线(L)连接到空调的电源输入端,零线(N)连接到空调的中性线输入端,地线(PE)连接到空调的接地线输入端。
这样可以确保空调正常工作且安全可靠。
2. 控制接线:空调的控制系统需要接入控制信号,以便实现各种功能的调节。
通常有温度控制、风速控制、定时开关等功能。
这些控制信号通常是通过低压控制线(如RS485通信线)连
接到空调控制板上的相应接口。
3. 电机接线:空调内部的压缩机、风机等电机设备需要进行电源接线以及控制信号接线。
电机接线通常有起动电容器和运行电容器,通过连接到电源和控制板上的相应接口,实现电机的启动和运转。
4. 传感器接线:空调内部的温度传感器、湿度传感器等需要接入控制系统,用于实时监测环境温度等参数。
这些传感器通常通过连接到控制板上的传感器接口,以数字或模拟信号的方式传递数据。
5. 保护接线:空调还需要连接各种保护装置,如过流保护器、过压保护器、漏电保护器等。
这些保护装置通常通过连接到控制板上的保护器接口,实现对空调设备和用户的安全保护。
通过以上的接线原理,空调可以正常工作且进行各种控制和保护操作。
不同型号和功能的空调,在接线原理上可能会有所差异,但总体原理相似。
因此,在进行空调的接线操作时,应仔细阅读设备说明书并遵循相关操作规范,以确保接线正确、安全。
空调温控开关工作原理一、引言空调温控开关是空调系统中的重要组成部分,它能够根据室内温度的变化来控制空调的启停和调节,使室内温度保持在用户设定的舒适范围内。
本文将介绍空调温控开关的工作原理。
二、温度感应器空调温控开关的工作原理首先依赖于温度感应器。
温度感应器通常采用热敏电阻、热电偶或半导体元件等材料制成,它能够根据温度的变化改变电阻或电压信号。
温度感应器安装在空调室内,通过感应室内空气温度的变化,将温度信号传递给空调温控开关。
三、控制电路空调温控开关的控制电路是实现温度控制的关键部分。
它由微处理器、比较器、继电器等组成。
当温度感应器采集到室内温度信号后,控制电路会将其与用户设定的目标温度进行比较。
如果室内温度高于目标温度,控制电路会发出启动空调的信号;如果室内温度低于目标温度,控制电路会发出停止空调的信号。
四、执行机构空调温控开关的执行机构通常是继电器。
当控制电路发出启动或停止信号时,继电器会根据信号的输入情况,切换相应的电路状态。
启动信号时,继电器将通电信号传递给空调系统,使其开始工作;停止信号时,继电器将切断电源信号,使空调停止工作。
五、工作流程空调温控开关的工作流程如下:1. 温度感应器感应室内温度,并将温度信号传递给控制电路;2. 控制电路将温度信号与用户设定的目标温度进行比较;3. 如果室内温度高于目标温度,控制电路发出启动信号;4. 继电器接收到启动信号后,通电信号传递给空调系统,使其开始工作;5. 当室内温度达到目标温度时,控制电路发出停止信号;6. 继电器接收到停止信号后,切断电源信号,使空调停止工作。
六、温控开关的优势1. 节约能源:空调温控开关能够根据室内温度的实际情况进行智能调节,避免了长时间运行造成的能源浪费。
2. 提高舒适度:通过精确的温度控制,空调温控开关能够使室内温度保持在用户设定的舒适范围内,提高了居住环境的舒适度。
3. 延长空调寿命:空调温控开关能够避免频繁启停和过度运行,减少了空调系统的负荷,延长了其使用寿命。
空调的开关电源原理空调开关电源原理就是通过电源将交流电转化为直流电,然后通过各种电子元件对电流进行控制,使得空调可以正常工作。
下面分为三个步骤来详细介绍空调开关电源原理。
第一步,交流电转化为直流电。
空调供电需要的电流是直流电,而家庭用电的电流是交流电,因此需要将交流电转化为直流电才能供给空调工作。
这里有一个重要的元件——整流电路。
整流电路通常采用二极管或者桥式整流器来进行实现,将交流电转化为单向电流,也就是直流电。
当交流电流通过二极管和桥式整流器时,由于二极管和桥式整流器的特性,交流电流会变成单向电流输出,这个输出电流的特点就是具有一定的脉冲性质。
第二步,电容滤波。
经过整流器之后输出的直流电虽然方向是不变的,但是它的大小是会随着时间变化而变化的,表现为电流有很大的脉冲性。
这样的电流在实际中很难被使用,所以需要通过电容滤波来将脉冲性减小,使电流平滑稳定。
电容器的工作原理是通过两个带有电荷的电极之间的介电质将电荷存储其中,当电压变化时,电容器就开始蓄积或释放能量。
这样就可以将绝大部分高频噪声滤除掉,使得示波器显示的直流电压稳定。
第三步,电子元件进行控制。
经过整流和滤波处理之后的直流电流就可以被使用了。
电子元器件包括电阻、电感、二极管、三极管、场效应管等。
它们各自有不同的功能,通过它们的调控可以实现控制空调各个部分的运作,实现空调的关闭、开启、调节凉热等功能。
总体来说,空调的开关电源原理就是将家庭用电的交流电通过整流电路转化为直流电,然后通过电子元器件进行控制,使得空调能够正常工作。
其中,电容滤波是非常关键的一步,它可以让直流电流保持比较平稳的输出。
这样就可以让空调得到足够的电力供给,保证它的正常运转。
空调控制电路原理
空调控制电路是指用于控制空调运行和调节室内温度的电路系统。
一般由传感器、控制器和执行器等组成。
其原理主要包括温度检测、信号处理、控制逻辑和执行操作等环节。
一、温度检测:空调控制电路中的温度检测是实现自动温度调节的基础。
一种常见的温度检测传感器是温度传感器,如热电偶、热电阻、半导体温度传感器等。
这些传感器通过测量环境温度将其转化为电信号,并输入给控制器进行处理。
二、信号处理:控制器对从温度检测传感器获取到的信号进行处理,将其转化为数字信号,并进行电平调整、滤波、放大等工作。
同时,还会对信号进行与设定温度的比较,判断是否需要开启或关闭空调,并确定空调工作的模式和方式。
三、控制逻辑:空调控制电路的控制逻辑是根据目标温度和当前室内温度之间的差异来决定空调的开启和关闭。
当室内温度高于设定温度时,控制器将发送信号给执行器,使之工作,从而开启空调。
当室内温度达到设定温度时,控制器将发送信号给执行器,使之停止工作,关闭空调。
四、执行操作:执行器是空调控制电路中的一个重要部分,通过接收控制器发出的信号,来控制空调的制冷、制热、送风等工作模式。
执行器一般包括继电器、开关、电机等。
继电器接收到控制器发出的信号后,将电能转化为其他形式的能量,如热能、机械能等,从而控制空调的开关。
开关则用于控制空调的工作方式,
如制冷、制热、送风、除湿等。
电机则用于驱动空调的压缩机、风扇等设备,实现空调系统的运转。
除了以上基本原理外,现代空调控制电路还常常加入了多种功能,以提高空调的使用效果和节能性。
例如,可以加入温度补偿功能,根据室内外温度差异调整设定温度,以适应不同季节。
还可以加入自动运行调节功能,根据特定的时间段和需求自动启动和停止空调,以减少耗能。
此外,还可以加入通信功能,使空调能够与其他设备进行联动控制,以实现自动化的智能化控制。
综上所述,空调控制电路的原理是基于温度检测、信号处理、控制逻辑和执行操作等环节,通过不同的传感器、控制器和执行器等组成,实现室内温度的自动调节和空调工作模式的控制。
随着科技的不断进步和人们对于空调设备的要求越来越高,空调控制电路也将不断发展和完善。
