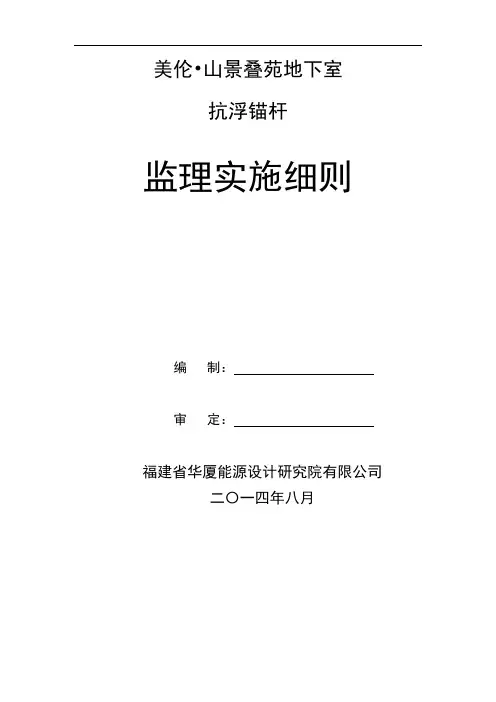

美伦•山景叠苑地下室1
2
抗浮锚杆
3
4
5
监理实施细则6
7
8
编制：
9
审定：
10
11
12
福建省华厦能源设计研究院有限公司
13
14
二〇一四年八月
15
16
17
18
19
20
21
22
一、工程特点
23
1、本工程抗浮锚杆设置于16#楼与17#楼间纯地下室部分，工
程采用天然地基筏板基础，并加设抗浮锚杆，总计抗浮锚杆数量为677
24
25
根。
26
2、锚杆直径200mm，锚杆长度15m，锚杆抗拔承载力特征值27
170KN，抗拔承载力极限值340KN，锚杆杆体采用HRB400钢筋三根-3C18。
28
3、本工程注浆采用二次高压注浆工艺，注浆材料选用纯水泥29
浆，水泥采用42.5MPa普通硅酸盐水泥。第一次注浆压力≥0.3MPa，第30
二次注浆压力≥2.5MPa，采用纯水泥浆灌注，其中一次注浆水灰比控制31
在0.45～0.5，二次注浆水灰比控制在0.45～0.55。
32
4、浆体强度检验用的试块每30根锚杆不应少于一组，且每组33
不少于6个试块，则本工程锚杆浆体强度试块不应少于23组。
34
5、锚杆施工完成后按照《建筑地基基础设计规范》35
GB50007-2011进行抗拔试验，试验不少于总数的5%，且不少于6根，
检测最大试验荷载为260KN。本工程锚杆抗拔试验总数应不少于34根。
36
37
38
二、监理依据
39
1、德化县美伦•山景叠苑监理规划
40
2、美伦•山景叠苑16#、17#楼地下室抗浮锚杆设计图纸
3、岩土锚杆（索）技术规范 CECS22:2005
41
4、建筑边坡工程技术规范 GB50330-2002
42
5、锚杆喷射混凝土支护技术规范 GB50086-2001
43
6、建筑地基基础工程施工质量验收规范 GB50202-2002 44
7、经批准的施工组织设计
45
46
47
48
49
50
51
三、监理工作流程
52
1、监理工程师工作流程
53
54
55
发监理通知单
56
57
58
59
61
62 63 64 65 66 67
68 69 70 71
72 73
74 2、 工程材料\构配件\设备质量控制工作流程 75
76
78
79
80
81
82
83
84
85
86
87
88
89
四、监理工作控制点及目标值
90
1、确保锚杆施工质量：
91
（1）严格按经审批合格的施工组织设计（方案）组织施工。工程施工前，92
组织相关监理人员熟悉抗浮锚杆施工图纸，并对图纸中存在的问题通过建设单93
位向设计单位提出书面意见和建议。
94
（2）核验水准点及坐标控制点的正确性和保护措施，审查承包单位的施工95
放线是否正确。
96
（3）做好隐蔽工程验收。施工过程中，对锚杆位置、钻孔直径、锚孔深度、97
锚杆长度、注浆配比、注浆压力及注浆量进行检查，按规定留置试块。
98
（4）锚杆施工前，应按照设计要求进行3根锚杆基本拉拔试验，基本拉拔
试验最大试验荷载为340KN。
99
100
101
2、材料控制要点：
102
（1）锚杆钢筋加工过程中应按设计要求设置对中支架，并将杆体钢筋绑扎103
牢固。
104
（2）水泥应使用普通硅酸盐水泥，其强度为42.5MPa。
（3）坚持见证取样制度，对进场材料严格把关。
105
106
承包单位进场的水泥、钢材等必须按规定报验，并见证取样送检。
107
（4）水中不得含有影响水泥正常凝结和硬化的有害物质，不得使用污水。
3、施工过程控制要点：
108
109
（1）锚孔定位偏差不宜大于100mm。
（2）成孔施工应一次不间断完成，锚杆钻孔深度不应小于设计长度，也不110
111
宜大于设计长度500mm，成孔完毕至注浆间隔时间不得大于24小时。
112
（3）锚杆偏斜不大于2%。
（4）在锚杆施工前，必须按要求对锚杆进行顺序编号，并记录每根锚杆的113
114
施工情况。
115
（5）向钻孔中安放锚杆前，应将孔内清洗干净。
116
（6）注浆管应与杆体同时放入孔内。第一次注浆压力≥0.3MPa，从孔底以117
上300mm开始，自下而上连续灌注，至孔口溢出浆液为止。待一次注浆浆液强118
度达到5MPa后，进行第二次高压注浆，注浆压力≥2.5MPa。二次注浆管使用,20
