铁磁性材料磁滞回线

上一页
下一页
实验数据记录及处理
X Y
根据示波器显示图形，在坐标纸上绘制1：1的 图形，并求出B、H、B、H。
根据记录的坐标，绘制基本磁化曲线。
上一页
下一页
相关实验
参考实验讲义 《大学物理实验》陆金龄 杜树槐主编 --中国铁道出版社出版

上一页
下一页
硬磁材料
硬磁材料的磁滞回线宽，剩磁 和矫顽力较大（在120-20000A/M， 甚至更高），因而磁化后，它的磁 感应强度能保持，适宜于制作永久 磁铁。
上一页
下一页
软磁材料
软磁材料（如硅钢片）的磁滞回线
窄，矫顽力小（一般小于120A/M）， 但它的磁导率和饱和磁感应强度大， 容易磁化和去磁，通常用于制造电 机、变压器和电磁铁。
上一页
下一页

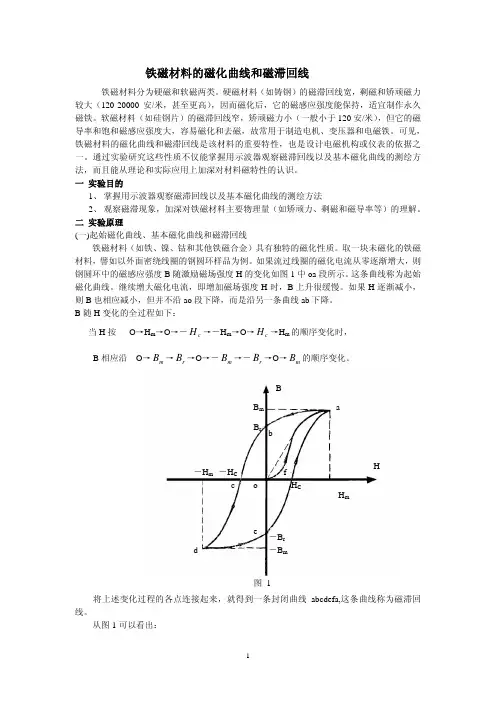

磁滞回线

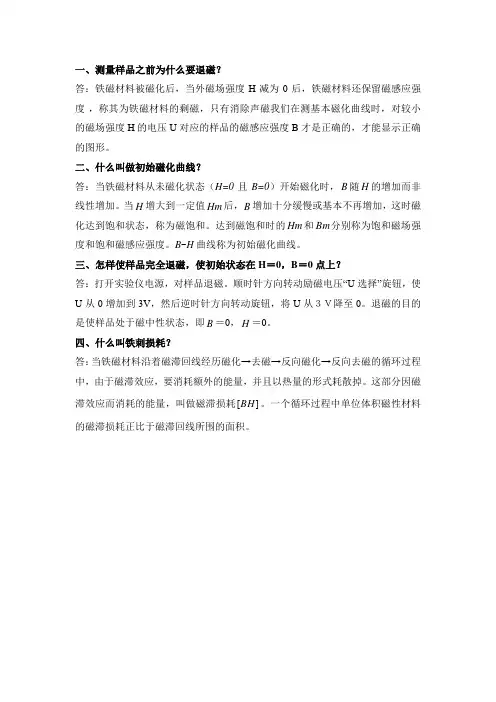

一块从未被磁化过的材料磁化时，当H由0开始 逐步增加至最大值H，B也由0开始逐渐增加， 由此画出B~H曲线，O~a称为起始磁化曲线。 磁化过程中材料内部发生的过程是不可逆的。 当磁场由饱和时的H减少至0，B并非沿原来的 磁化曲线返回，而是滞后于H的变化，当H=0 时，B=B称为剩余磁感应强度，要想使B为0， 就必需施加一反向磁场-H。H称为矫顽力。
内容总览
名词解释 仪器特性
过程描述 难点分析 操作指南
问题处理
实验报告
相关实验
名词解释
硬磁材料 软磁材料 磁滞回线 基本磁化曲线

上一页
下一页
过程描述
利用教材所给的测量电路，选择适当的电路参 数，R、f后，改变信号发生器的输出电压，示 波器上将会显示磁滞回线的图形。 示波器的输入端要选择适当的“增益”，以确 保图形的大小合适。

上一页
下一页
基本磁化曲线
B
Bs Br c Hc b' a'
a
B
Hm
H
H1 H2 H3
H
起始 磁化 曲线
上一页 下一页
磁滞回 线
基本 磁化 曲线
信号发生器
波形选择 波段选择
频率显示
频率调节
输出振幅调节
上一页
下一页
示波器
X轴位移
Y (X) 轴位移
扫描 频率 微调
扫描频 率调节
触发 电平
Y轴 增益 Y (X) 轴增益

数据纪录
-将磁场H由0（信号发生起电压）开始，逐步增加至B达到饱和 （次级电压增加很缓），记录对应于H（初级电压）的B（次级 电压）值。数据的记录密度，要有利于绘制B~H图！
上一页
下一页
仪器特性
Fra Baidu bibliotek信号发生器 示波器 实验装置

上一页
下一页
问题处理
图形倒置--调换X、Y轴输入。 图形不规范--改变R、f，直至达到满意为 止。 图形大小不适--改变信号发生器衰减倍率， 或改变示波器X、Y轴增益，直至达到满 意为止。

上一页
下一页
难点分析
R的影响 改变电阻R观察图形的变化。 f的影响 改变信号频率f观察图形的变化。

R2
信 号 源
示 波 器
上一页
下一页
操作指南

信号发生器的使用
信号发生器要调节它的输出频率、输出振幅，调节的标准是： 满足对于R的要求，并且要使得示波器上的磁滞回线的图形适 中，因为信号发生器输出振幅的大小直接影响示波器上图形 的大小。
Y (X) 轴输 入
下一页
Y轴 位移
Y轴 输入
上一页
实验装置
电阻箱
示波 器
信号 源
实验板
