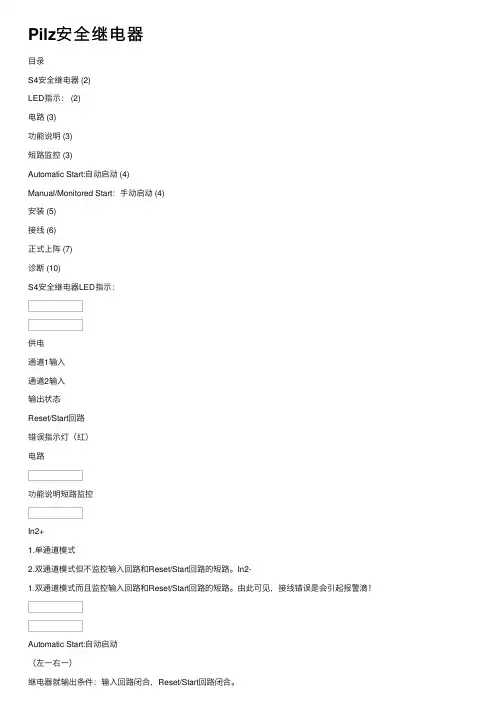

Pilz安全继电器的故障诊断
安全继电器的硬件结构比较简单，所以其上的状态显示
LED也只有三个，分别是POWER,CH1,CH2。如果用户在使用
安全继电器发生问题没有输出时该怎么办呢
第一，检查接线是否正确。每个型号的安全继电器的接
线方式都是不同的，但接线的理念都是一样。
1.检查工作电压是否正确。正确上电后POWER灯会常
亮。
2.检查输入回路的接线。确定安全继电器是按照单通道
输入方式接线还是双通道方式接线，根据用户手册仔细确认
输入回路的接线是否正确。例如X3P，如果是单通道工作方
式的话则是短接S21和S22，S31和S32，一个常闭触点置于
S11和S12之间。
如果是双通道不检测触点间短路故障工作方式的话则是短接S21和S22，两个常闭触点分别置于S11和S12，S11和S32之间。
如果是双通道检测触点间短路故障工作方式的话则是短接S11和S12，两个常闭触点分别置于S21和S22，S31和S32之间。
3.检查复位回路的接线。确定是需要自动复位还是手动复位，根据用户手册仔细确认复位回路的接线是否正确。例如X3P，如果是自动复位方式的话则是短接S13和S14。
如果是手动复位方式的话则是把复位按钮置于S33和S34之间。
4.检查反馈回路的接线。根据用户手册仔细确认复位回路的接线是否正确。
第二，检查是否是安全继电器本身发生故障。选择自动复位，去除反馈回路。短接输入通道，察看安全继电器是否有输出，即CH1和CH2灯常亮。
第三，如果通过上述的操作可以使安全继电器正常工作的话，那就说明故障并非在安全继电器内部而是在外部。外部故障一般分为这几类：
1.触点发生焊死状况。如果是手动复位方式此时CH1灯会常亮，但CH2灯不亮，按下复位按钮CH1和CH2都会熄灭。如果是自动复位方式CH1和CH2灯都不亮。当解决了这个故障之后需要拍下急停按钮再释放才能使得安全继电器再次工作（如果是手动复位的话还需按下复位按钮）
2.触点间发生短路故障。此时安全继电器的三个状态显示灯
POWER,CH1,CH2都会熄灭。
3.输出回路上发生短路故障。此时安全继电器的CH1和CH2灯都会熄灭。
