海兰德磁力泵原理

磁力泵工作原理磁力泵是一种无泄漏、无污染、无噪音、无振动的新型泵类，它采用了磁力耦合原理来实现液体的输送。

磁力泵主要由驱动部分和工作部分组成。

一、驱动部分磁力泵的驱动部分主要包括电动机和磁力耦合器。

电动机通过轴传动磁力耦合器，将机械能传递给工作部分，使其能够进行工作。

1. 电动机：磁力泵通常采用交流电动机作为驱动源。

电动机的功率和转速根据实际需要进行选择，以满足泵的工作要求。

2. 磁力耦合器：磁力耦合器是磁力泵的核心部件，它通过磁力传递动力，实现液体的输送。

磁力耦合器由外磁铁、内磁铁和隔离罩组成。

外磁铁与电动机轴相连，内磁铁与工作部分轴相连。

当电动机驱动外磁铁旋转时，通过磁力作用，内磁铁也会跟随旋转，从而实现液体的输送。

二、工作部分磁力泵的工作部分主要包括泵体、叶轮和密封部件。

工作部分负责将电动机传递的动力转化为液体的流动能量，实现液体的输送。

1. 泵体：磁力泵的泵体通常由不锈钢等耐腐蚀材料制成。

泵体内部设有进口和出口，液体通过进口进入泵体，经过叶轮的作用后，从出口排出。

2. 叶轮：叶轮是磁力泵的关键部件，它位于泵体内部，由多个叶片组成。

当电动机驱动磁力耦合器旋转时，叶轮也会跟随旋转，产生离心力，将液体推向出口。

3. 密封部件：由于磁力泵不需要机械密封，因此在泵体和电动机之间的连接处设置了密封部件，以防止液体泄漏。

常见的密封部件有静密封和动密封，它们通过磁力耦合器的作用，实现了无泄漏的液体输送。

磁力泵的工作原理可以简单总结为：电动机驱动磁力耦合器旋转，磁力耦合器通过磁力作用将动力传递给工作部分，工作部分将动力转化为液体的流动能量，实现液体的输送。

磁力泵具有无泄漏、无污染、无噪音、无振动等优点，广泛应用于化工、医药、电子、冶金等领域。

磁力泵的结构原理 6 M: \ x, T+ O2 B我公司使用的磁力泵主要有两种类型：一种是胜达因CASTER系列磁力泵；另一种是美国福FLOWSERVE泵系列产品中的DURCO（达高）磁力泵。

两种品牌的磁力泵基本结构原理如图1。

9 ?$ S: l$ l3 ?% ` p图1 磁力泵结构原理图磁力泵由泵、磁力传动器、电动机三部分组成。

关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了石油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。

当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。

去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。

于是磁体产生运动，带动磁转子旋转。

同使用机械密封或填料密封的离心泵相比较，磁力泵具有以下优点：& D1 |5 p4W$ F$ G+ k* ~3 Sa．泵轴由动密封变成封闭式静密封，彻底避免了介质泄漏。

b．无需**润滑和冷却水，降低了能耗。

c．由联轴器传动变成同步拖动，不存在接触和摩擦。

功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。

8 F# h: z' Y4 kd．过载时，内、外磁转子相对滑脱，对电机、泵有保护作用。

当磁力传动器的从动部件在过载情况下运行或转子卡死时，磁力传动器的主、从动部件会自动滑脱，保护机泵。

磁力泵工作原理
磁力泵工作原理是利用磁力耦合的原理来传递动力，将电动机与泵体之间通过磁力连接而无需机械传动。

其工作原理如下：
1. 磁力偶合：磁力泵由驱动端和泵体端两部分组成。

驱动端有电动机、磁铁和轴承组成，而泵体端则是由泵壳、叶轮和输出轴等组成。

两个端之间通过静态密封分隔，并且驱动端的磁铁能经由轴承间的壁隔绝与泵体部分联系，形成磁力链接。

2. 电动机驱动：电动机向磁铁供电，使其产生磁力。

磁力会作用于静止的泵体端的磁铁上，引发相应的磁力反作用，使得泵体端的叶轮也随之转动。

3. 磁力传递：由于电动机不与泵体直接相连，因此无需机械盖环或轴封来保证两者之间的动力传递。

相反地，通过磁力偶合进行传递动力，不会导致泄漏或磨损的问题。

4. 加载液体运输：当泵体端的叶轮转动时，会从进口处吸入液体，然后通过叶轮的转动，将液体推向出口。

液体在转动过程中受到离心力的作用，加速流动并克服阻力。

这样，磁力泵就能够实现液体的输送。

总之，磁力泵工作原理是通过驱动端的电动机产生磁力，再通过磁力偶合传递动力到泵体端的叶轮，从而实现液体的输送，避免了机械传动带来的泄漏和磨损问题。

磁力泵的原理
磁力泵是一种无泄漏、耐腐蚀的泵，其工作原理主要包括以下几个方面：
1. 磁力耦合传递动力：磁力泵主要由两部分组成，分别是电动机和泵体。

电动机通过内部的转子产生旋转磁场，而泵体则通过外部转子产生随转动而改变的磁场。

这两个磁场之间通过磁力耦合实现动力的传递。

2. 磁力密封：磁力泵中的泵体和动力部分是通过磁力耦合连接的，不存在传统泵中的机械轴封。

因此，磁力泵能够实现完全的密封，避免了泄漏的问题。

3. 无泵轴：磁力泵采用非接触式的磁力传递，泵体和电动机之间没有直接的机械连接。

这样可以避免泵轴的存在，从而消除了泵轴在高转速和长时间运行时的磨损和润滑问题。

4. 耐腐蚀：磁力泵的流动部分通常采用耐腐蚀的材料制成，如不锈钢、陶瓷等。

这样可以保证泵在处理腐蚀性液体时不会被腐蚀，延长泵的使用寿命。

总的来说，磁力泵利用磁力耦合实现传动，无泄漏、无泵轴、耐腐蚀的特点使其在一些特殊应用场合中具有很大的优势。

磁力泵工作原理是什么
磁力泵是一种利用电磁感应原理工作的泵，其工作原理如下：
1. 磁力耦合：磁力泵的内部由两个磁性部分组成，分别是驱动磁铁和动力磁铁。

当外部电源提供电流时，产生的磁场可以通过不导电的隔离壳传递给动力磁铁，从而实现驱动动力磁铁旋转。

2. 磁场转换：由于动力磁铁旋转，其产生的磁场在磁力泵的磁场转换装置中被转换为另一方向的磁场。

这种磁场转换会在转换装置的两端产生同样大小但方向相反的磁场。

3. 液体运动：转换装置上的磁场会吸引隔离壳中的永磁体，使其移动。

随着永磁体的移动，液体也会被带动而流动。

液体从进口处进入磁力泵，经过转换装置的作用，最后从出口处排出。

总结起来，磁力泵的工作原理是通过外部电源产生的磁场，利用磁力耦合和磁场转换装置，将驱动磁铁的旋转转换成动力磁铁的吸引力，从而带动液体流动。

与传统泵相比，磁力泵没有机械密封和密封环，并且液体与传动部分完全隔离，避免了泄漏问题，因此具有较高的密封性能和安全性。

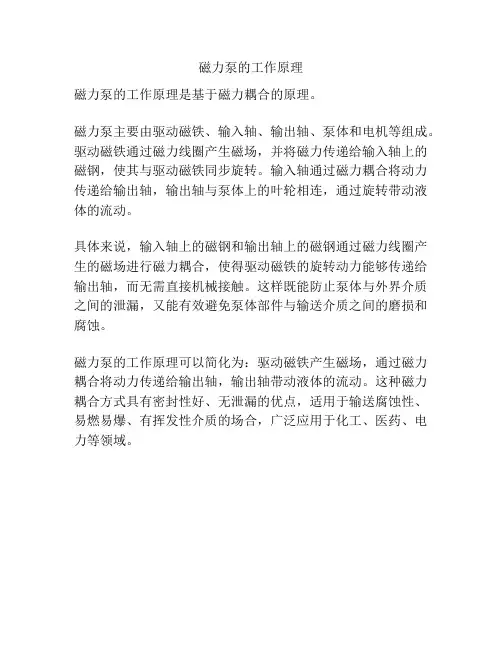

磁力泵的工作原理
磁力泵的工作原理是基于磁力耦合的原理。

磁力泵主要由驱动磁铁、输入轴、输出轴、泵体和电机等组成。

驱动磁铁通过磁力线圈产生磁场，并将磁力传递给输入轴上的磁钢，使其与驱动磁铁同步旋转。

输入轴通过磁力耦合将动力传递给输出轴，输出轴与泵体上的叶轮相连，通过旋转带动液体的流动。

具体来说，输入轴上的磁钢和输出轴上的磁钢通过磁力线圈产生的磁场进行磁力耦合，使得驱动磁铁的旋转动力能够传递给输出轴，而无需直接机械接触。

这样既能防止泵体与外界介质之间的泄漏，又能有效避免泵体部件与输送介质之间的磨损和腐蚀。

磁力泵的工作原理可以简化为：驱动磁铁产生磁场，通过磁力耦合将动力传递给输出轴，输出轴带动液体的流动。

这种磁力耦合方式具有密封性好、无泄漏的优点，适用于输送腐蚀性、易燃易爆、有挥发性介质的场合，广泛应用于化工、医药、电力等领域。

磁力泵工作原理磁力泵是一种无泄漏、无污染、无噪音的新型泵类。

它采用磁力耦合传动，通过磁力将电机的旋转动力传递给叶轮，实现泵的工作。

磁力泵广泛应用于化工、医药、电子、冶金、电力等行业，特别适用于输送易燃、易爆、有毒、有害、高温、高压等特殊介质。

磁力泵的工作原理可以简单概括为以下几个步骤：1. 磁力耦合传动：磁力泵由电机和泵体组成，电机通过轴与泵体相连。

电机内部的转子通过磁力耦合将动力传递给泵体内部的转子。

这种磁力耦合传动方式能够实现电机与泵体之间的无接触传动，从而避免了传统泵类中的动态密封装置，大大减少了泄漏的可能性。

2. 磁力转子：磁力泵的泵体内部装有两个磁力转子，一个是驱动磁力转子，另一个是被动磁力转子。

驱动磁力转子由电机驱动，其旋转产生的磁力通过磁力耦合作用传递给被动磁力转子。

被动磁力转子与泵体内的叶轮相连，通过磁力转动叶轮，实现液体的输送。

3. 叶轮和泵腔：磁力泵的泵体内部有一个叶轮和一个泵腔。

叶轮是泵体内部的旋转部件，其形状和结构根据具体的泵型而定。

当驱动磁力转子旋转时，通过磁力耦合作用，被动磁力转子也会跟随旋转，从而带动叶轮旋转。

液体通过泵腔被叶轮吸入，然后被叶轮的离心力推动，最终从泵体的出口处排出。

4. 磁力屏蔽：为了防止磁力对外部环境的干扰，磁力泵通常会采用磁力屏蔽措施。

磁力屏蔽可以通过在泵体内部设置磁力屏蔽罩或使用非磁性材料来实现。

这样可以有效地隔离泵体内部的磁力场，避免对外部设备和人员产生干扰。

总的来说，磁力泵通过磁力耦合传动将电机的旋转动力传递给叶轮，实现液体的吸入和排出。

其工作原理的关键在于磁力转子和磁力耦合的设计，通过磁力的作用实现了无泄漏、无污染的泵类工作方式。

磁力泵的优点在于其结构简单、无泄漏、无污染、无噪音等特点，使其在特殊介质输送领域得到广泛应用。

磁力泵工作原理磁力泵是一种特殊类型的离心泵，其工作原理基于磁力的引力和排斥力。

磁力泵由电机驱动的磁力偶对和离心泵组成，通过磁力传递将动力传递给离心泵。

磁力泵的工作原理是通过磁力传递而不是机械联接来驱动离心泵。

磁力泵由两个磁力偶对组成，一个连接在电机轴上，另一个连接在离心泵轴上。

这两个磁力偶对的磁场相互作用，使得电机的动力通过磁力传递到离心泵。

磁力泵的磁力偶对一般由两个磁铁永磁体构成，分别设置在电机和离心泵的轴上。

这两个磁力偶对通过特殊的设计和安装方式，使得它们之间形成一个磁力联接。

在磁力偶对之间，没有实际的机械联接，因此也没有泄漏的问题。

当电机驱动的磁力偶对旋转时，它们之间的磁力相互作用会使得离心泵轴也开始旋转。

离心泵的叶轮随着轴的旋转而转动，从而产生离心力。

这个离心力将液体吸入离心泵的进口，并通过离心力的作用将液体排出离心泵的出口。

磁力泵的工作原理使得它具备一些特殊的优点。

首先，由于没有机械联接，磁力泵没有泄漏的问题，能够保证流体的纯净性，避免泄漏对环境和操作人员的危害。

其次，由于是通过磁力传递动力，磁力泵没有电机和泵之间的机械磨损，因此噪音低、寿命长。

此外，磁力泵还能适应一些特殊的工作环境，如强腐蚀性液体、高温液体等。

然而，磁力泵也存在一些局限性。

由于磁力的传递通过磁力偶对，在传递的过程中会有一定的能量损耗，因此磁力泵的效率一般低于传统的机械泵。

此外，磁力泵一般无法处理高扬程和大流量的情况，适用于一些低扬程、小流量的应用。

总结起来，磁力泵是一种特殊类型的离心泵，其工作原理通过磁力的引力和排斥力来驱动离心泵。

磁力泵具有无泄漏、噪音低、寿命长等优点，适用于一些特殊的工作环境。

然而，磁力泵的效率相对较低，适用于一些低扬程、小流量的应用。

通过了解磁力泵的工作原理，我们可以更好地理解和使用这种特殊的泵。

磁力驱动泵的工作原理
磁力驱动泵是一种无泄漏、无密封、无泄露的泵，它通过磁力将电机和泵体分离，避免了传统泵中由于动密封或静密封故障而产生的泄漏问题。

以下是磁力驱动泵的工作原理：
1. 电机部分：磁力驱动泵中的电机通过磁体和线圈的相互作用产生旋转力，它们一般由外部的电源提供直流电流。

2. 驱动磁体：电流通过电线圈产生的磁场作用于磁体，使其产生旋转磁力。

驱动磁体通常安装在电机部分的转子上。

3. 同步磁体：磁力驱动泵中的同步磁体与驱动磁体通过磁力进行互动，同步磁体通常安装在泵体上。

当驱动磁体旋转时，同步磁体也会跟随旋转。

4. 泵体和叶轮：泵体是磁力驱动泵的固定部分，通常由不导电的材料制成。

叶轮则是泵体内部的旋转部件，传递液体的能力。

当同步磁体旋转时，它通过磁力作用于叶轮，驱使叶轮旋转。

5. 磁力传递和液体传递：磁力通过泵体传递到叶轮上，同时驱动叶轮旋转。

由于叶轮的旋转产生离心力，使液体从进口被吸入泵体，然后经过叶轮的离心作用被排出泵体。

总结起来，磁力驱动泵利用磁力驱动叶轮旋转，实现液体的吸入和排出。

相比传统泵，它不需要密封，因此不存在泄漏的问题，具有更好的可靠性和安全性。

同时，磁力驱动泵也适用于
输送腐蚀性、易燃性、有毒或珍贵的液体，因为液体不会与外界接触，避免了泵内部的泄漏风险。

磁力泵工作原理
磁力泵是一种利用磁力传动液体的离心泵，它没有机械密封和轴封，因此可以
避免泄漏问题，广泛应用于化工、医药、电镀等领域。

磁力泵的工作原理主要包括磁力传动、涡流电流和液体流动三个方面。

首先，磁力泵的工作原理基于磁力传动。

磁力泵由外部驱动磁铁和内部受控磁
铁组成。

当外部驱动磁铁旋转时，内部受控磁铁也会跟随旋转，从而产生磁力耦合。

这种磁力耦合会驱动泵的叶轮旋转，实现液体的输送。

其次，涡流电流也是磁力泵工作原理的重要组成部分。

当液体通过磁力泵的磁
场时，会产生涡流电流。

这些涡流电流会与磁场相互作用，产生一个反作用力，从而驱动液体进行流动。

这种涡流电流的作用可以增加磁力泵的输送效率，减小能量损耗。

最后，液体流动是磁力泵工作原理中的关键环节。

当磁力泵工作时，液体被吸
入泵内，经过叶轮的旋转产生离心力，从而被强制输送出泵体。

由于磁力泵没有机械密封，因此可以避免泄漏问题，保证输送的液体清洁无污染。

总的来说，磁力泵的工作原理是基于磁力传动、涡流电流和液体流动相互作用
的结果。

通过这些相互作用，磁力泵可以实现高效、无泄漏的液体输送，广泛应用于各种工业领域。

对于磁力泵的工作原理有了更深入的了解，可以更好地应用和维护磁力泵设备，确保其正常、稳定地工作。

CQL泥浆型磁力泵兰州海兰德泵业有限公司LANZHOU HIGHLAND PUMPS CO.,LTD一、概述CQL型泵是针对含有一定固体颗粒和含气、易结晶介质而研制开发的一种新型单级单吸立式泥浆型磁力驱动离心泵，该型泵参照美国石油学会API685标准设计，具有全密封、无泄漏、无污染、抗磨损、耐腐蚀能力强、安全可靠、使用寿命长等特点，适用于含有杂质颗粒、含气、易结晶、具有腐蚀性、易燃易爆及有毒介质的输送，可广泛应用于石油化工、精细化工行业。

CQL型泵通过内外磁转子进行耦合传动，外磁转子与电机直联，隔离套将内磁转子密封在泵腔内，达到全密封。

采用了气体密封阻隔，并辅以动力密封设计，使泵的轴承部件与介质有效隔离，在泵送介质与驱动端之间形成中间隔离区，从根本上解决了含固体颗粒、含气、易结晶介质输送的难题，适于输送泥浆浓度不超过35%的泥浆液，是一种典型的可输送含固体颗粒物的磁力泵。

CQL型泵采用了先进的喷涂技术，有效的提高了泵的抗磨损及耐腐蚀性能。

二、型号意义叶轮直径变更符号叶轮名义直径（mm）泵排出口直径（mm泵吸入口直径（mm）立式泥浆型磁力泵三、性能范围流量0.8～1000m3/h扬程 3.2～125m介质温度-80℃～+450℃进口直径20～300mm最大工作压力 2.5MPa四、结构说明CQL型泵主要由泵头、磁驱部件、电机部分组成，整机为机泵一体，立式结构。

该型泵的结构有以下特点：1、立式、磁力驱动，轴向吸人，径向排出，占地面积小。

2、通过磁性联轴器驱动，气体密封阻隔、动力密封与磁力密封组合配置，全密封、无泄漏。

3、轴向力利用流体力学原理自动平衡，由副叶片及平衡孔平衡，除平衡轴向力之外，还可以降低密封压头，使密封更为可靠。

4、优化的叶轮水力设计，开式叶轮，适宜含杂质、含固体颗粒的物料输送。

5、隔离套材料的合理选用消除了磁涡流损失，磁传动效率高。

6、叶轮水力设计配套动力密封运行，把物料气相引入到叶轮背部，气相平衡防止了汽蚀破坏，让整个泵组件在边界条件下都是安全的。

磁力泵的工作原理磁力泵是一种常见的离心泵，它采用了磁力传动技术来实现泵的工作。

与传统的机械传动泵相比，磁力泵具有许多优势，如无泄漏、无密封、无污染、无噪音和无泄露等。

本文将介绍磁力泵的工作原理及其应用领域。

磁力泵主要由驱动部分和泵体部分组成。

泵体部分通常由外壳、泵腔和泵轴等组成，而驱动部分则由驱动装置、磁铁和磁力转子组成。

首先，通过驱动装置（如电动机）带动动力磁铁旋转，磁铁随着驱动装置旋转而产生磁场。

在泵体部分的泵轴上有一个与之相配的永磁转子，该转子具有与磁铁相同的磁极布置。

当磁铁旋转时，它的磁力会通过泵轴传递给永磁转子，使其发生旋转。

接着，位于泵体部分的泵腔会在泵轴的作用下产生离心力，将被抽送的介质从进口处吸入并排出到出口处。

由于磁力转子和泵轴之间是通过磁力耦合而非机械结构连接的，所以磁力泵具有无泄漏的优势，可以有效地防止泵介质泄漏和外界介质进入。

需要注意的是，磁力泵的磁力传递只在密封的泵体部分内部进行，泵腔和泵轴之间是通过静态密封实现的。

这种设计既提高了泵的可靠性，同时也避免了传统密封构件易损坏引起泄漏的问题。

因此，磁力泵在处理具有腐蚀性、挥发性、有毒或高温介质时，能够提供更高的安全性和可靠性。

磁力泵的应用十分广泛，特别是在化工、制药、冶金、食品处理、环保和水处理等领域。

磁力泵可以处理各种介质，包括酸、碱、盐和溶剂等。

它们在输送腐蚀性液体、易挥发液体、高温液体以及含有固体颗粒的介质时表现出色。

此外，磁力泵还适用于一些需要无泄漏和无污染的场合，如医疗设备、实验室仪器和电子设备等。

因为磁力泵无需机械密封，可以有效地阻止泵介质与外界气体或液体相互接触，从而避免了污染和故障的风险。

总之，磁力泵以其独特的工作原理和出色的性能，在众多领域中得到了广泛应用。

其无泄漏、无污染、无噪音等特点，使其成为许多工业和实验领域的首选泵型，为现代工业的发展和生产提供了可靠的技术支持。

磁力泵工作原理磁力泵是一种无泄漏、无密封、无泄露的新型离心泵，其工作原理基于磁力耦合技术。

它通过内外磁铁的相互作用，将电动机的旋转动力传递给叶轮，从而实现液体的输送。

相比传统的机械密封泵，磁力泵具有更高的安全性和可靠性。

磁力泵主要由电动机、磁铁、泵体和叶轮组成。

其中，电动机通过轴承支撑，连接到泵体上。

泵体内部有一对磁铁，一个位于电动机一侧，称为驱动磁铁；另一个位于泵体另一侧，称为从动磁铁。

驱动磁铁与电动机轴上的转子相连，而从动磁铁则与叶轮相连。

当电动机工作时，驱动磁铁随之旋转，产生磁力。

这个磁力经过泵体的非磁性隔离壳传递到从动磁铁上，从而使得从动磁铁和叶轮一起旋转。

由于磁力的作用，叶轮开始吸入液体，并将其推向泵体的出口。

整个过程中，电动机和泵体之间没有物理接触，因此不存在泄漏和密封问题。

磁力泵的工作原理可以简单概括为四个步骤：吸入、输送、出口和回流。

首先，在吸入阶段，叶轮旋转，产生一定的负压，使得液体从进口处进入泵体。

然后，在输送阶段，液体被叶轮推向泵体的出口。

在出口处，液体通过出口管道流出。

最后，在回流阶段，液体从出口流回到泵体内部，形成循环。

磁力泵的工作原理使其具有许多优点。

首先，由于没有机械密封，磁力泵不存在泄漏和泄露问题，可以有效避免对环境和人身安全造成的威胁。

其次，磁力泵的无泄漏特性使其适用于处理腐蚀性、易燃易爆、有毒有害等特殊液体。

此外，磁力泵的运行稳定，噪音低，维护成本低，寿命长。

然而，磁力泵也存在一些限制。

由于磁力传递的效率较低，磁力泵的效率相对较低。

此外，磁力泵对液体的温度和粘度有一定的限制。

高温液体和高粘度液体会影响磁力的传递效果，从而降低泵的性能。

总结起来，磁力泵是一种基于磁力耦合技术的无泄漏离心泵。

它通过内外磁铁的相互作用，实现了液体的输送，具有安全可靠、无泄漏、无泄露等优点。

然而，磁力泵的效率相对较低，并对液体的温度和粘度有一定的限制。

在实际应用中，需要根据具体的工艺要求和液体性质选择合适的磁力泵。

磁力泵的工作原理及结构组成
磁力泵的工作原理及结构组成概括如下:
一、磁力泵的工作原理
1. 磁力泵利用了电磁铁的吸引作用。

2. 当电磁铁通电磁化时,将吸引钢球上升。

3. 当断电时,钢球下落。

电磁铁周期性地通断电,带动钢球上下运动。

4. 钢球在管道内上下运动,带动流体向上输送。

二、磁力泵的基本结构
1. 泵体:U形倾斜管道,内装有多颗钢球。

2. 电磁铁:设置在管道下部,周期性闭合吸引钢球。

3. 进出口:管道下端为流体进口,上端接出口。

4. 传感开关:检测钢球运动控制电磁铁通断电。

5. 电源系统:为电磁铁提供工作电流。

三、磁力泵的工作原理特点
1. 简单可靠,无滑动密封件,维护方便。

2. 流量及扬程可调节,使用灵活。

3. 可输送高温、易结垢等不同介质。

4. 流体无污染,适合食品、医药等行业。

5. 体积小,不占空间。

四、磁力泵的设计注意事项
1. 电磁铁通断电参数的控制。

2. 钢球数目及材质的选择。

3. 泵体倾角度的确定。

4. 传感开关的控制精度。

5. preventing干燥烧损。

磁力泵由简单零部件构成,利用电磁原理实现流体输送,具有结构简单、无污染等优点,应用范围广泛。

磁力抽水泵工作原理
磁力泵的工作原理是电机通过磁场带动磁力泵的外磁转子与内磁转子连接，带动磁力泵的叶轮运转。

当磁力泵充满液体时，叶轮在旋转过程中不断吸入液体并不断排出吸入的液体，叶轮使液体在泵内旋转。

这样连续工作，介质的压力和速度能量就产生了离心力。

这样，在离心力的作用下，液体沿着叶轮转轮从叶轮中心被甩向四周，然后经过泵壳排出管道，从而将介质输送到最终目的地。

磁力泵的磁力驱动是在普通离心泵的基础上应用的。

它和所有磁力传动原理一样，是利用磁铁能吸引铁磁性物质和磁铁或磁场之间存在磁力(而非铁磁性物质不影响或很少影响磁力)的特性，通过非磁性导体(隔离套)无接触地传递动力。

这种驱动装置叫做磁力联轴器。

电机联轴器与外磁钢连接，叶轮与内磁钢连接。

外磁钢和内磁钢之间设有全密封隔离套，将内磁钢和外磁钢完全隔离，使内磁钢处于介质中。

电机的转轴通过磁钢之间磁极的吸引直接带动叶轮同步旋转，从而达到输送介质的目的。

磁隔离泵的定子和转子完全隔离，完全避免了传统无刷DC电动泵的漏液问题。

而且可以完全浸没防水，有效提高了泵的使用寿命和性能。

磁力驱动泵工作原理
磁力驱动泵工作原理是利用磁力耦合传递动力，从而实现无泄漏、密封可靠的泵类设备。

其主要由驱动轴、驱动磁铁、转子、定子和泵体组成。

具体工作原理如下：
1. 驱动轴：由电机传递动力，并与泵体上的转子相连接。

2. 驱动磁铁：通常由永磁体制成，固定在驱动轴上。

3. 转子：位于驱动轴上，与驱动磁铁相对，通过磁性洁板进行磁力耦合。

4. 定子：位于泵体中，固定不动。

通常由磁材料制成。

在正常工作状态下，电机通过驱动轴转动驱动磁铁。

由于驱动磁铁的存在，磁场会穿透转子和定子，形成磁力耦合。

因此，当驱动磁铁旋转时，转子也会跟随转动。

转子上的磁力则驱动液体从吸入口进入泵体内。

随着转子的旋转，液体被离心力推向泵体的出口。

同时，由于泵体内部采用了密封结构，泵内的液体不会泄漏出来。

磁力驱动泵的优势在于其密封性能可靠，因为驱动磁铁和转子之间无须通过机械轴封来实现动力传递。

这也使得磁力驱动泵在处理易泄漏、腐蚀性强的液体时更加适用。

同时，由于无需机械接触，磁力驱动泵的维护成本相对较低，使用寿命较长。

总的来说，磁力驱动泵通过磁力耦合传递动力，实现了无泄漏、密封可靠的泵类设备，具有广泛的应用前景。

磁力泵工作原理磁力泵是一种利用磁力驱动液体运动的装置，其工作原理基于磁力耦合的原理。

磁力泵由电机、磁力耦合器和泵体组成。

1. 电机：磁力泵的电机通常是一种无刷直流电机，其特点是高效、低噪音和长寿命。

电机通过转子和定子之间的磁场相互作用产生旋转力。

2. 磁力耦合器：磁力泵的核心部件是磁力耦合器，它由两个磁铁组成，一个位于电机侧，称为驱动磁铁；另一个位于泵体侧，称为被驱动磁铁。

这两个磁铁之间通过永久磁铁或电磁铁产生相互作用，实现能量传递。

3. 泵体：泵体是磁力泵的外壳，内部包含一个或多个泵轮。

当电机驱动磁铁旋转时，磁力耦合器将旋转力传递给被驱动磁铁，进而带动泵轮旋转。

泵轮在液体的作用下产生离心力，将液体从进口处吸入，经过泵体内部的流道，最终通过出口处排出。

磁力泵的工作原理可以总结为以下几个步骤：1. 电机启动：当电机启动时，电流通过电机线圈，产生磁场。

磁场与电机的转子相互作用，使转子开始旋转。

2. 磁力传递：电机的转子上的驱动磁铁与磁力耦合器的被驱动磁铁之间产生相互作用，将旋转力传递给被驱动磁铁。

3. 泵轮旋转：被驱动磁铁受到旋转力的作用，带动泵体内部的泵轮开始旋转。

泵轮的旋转产生离心力，使液体从进口处被吸入泵体内。

4. 液体输送：液体在泵体内部的流道中被推动，经过离心力的作用，被推向出口处。

磁力泵的工作原理具有以下优点：1. 无泄漏：由于磁力耦合器的设计，磁力泵无需使用机械密封，因此可以避免泄漏问题，特别适用于输送易挥发、有毒、腐蚀性液体。

2. 耐腐蚀：磁力泵的泵体和流道通常采用耐腐蚀材料制成，可以输送各种腐蚀性介质。

3. 无污染：由于无泄漏，磁力泵可以避免液体与外界环境接触，从而避免了污染问题。

4. 无摩擦：磁力泵的泵轮与外界无接触，无需润滑剂，因此减少了摩擦损失和能源消耗。

5. 可调节性：磁力泵的流量可以通过调整电机的转速来控制，实现流量的调节。

总结起来，磁力泵通过磁力耦合器将电机的旋转力传递给泵体内的泵轮，从而实现液体的输送。

磁力泵原理
磁力泵原理是指利用磁力传递来驱动液体的一种泵，其核心部件是磁力耦合器。

磁力耦合器由外磁铁、内磁铁和隔离罩组成。

外磁铁和内磁铁之间通过隔离罩隔开。

当外磁铁旋转时，会产生一个磁场，这个磁场穿透隔离罩作用到内磁铁上，内磁铁受到磁力的作用也开始旋转。

在磁力耦合器的内外两侧分别设置了泵轮，内泵轮通过轴承与内磁铁相连，外泵轮通过轴承与电机相连。

当电机启动时，外泵轮开始旋转，通过磁力耦合器作用到内泵轮上，从而驱动液体流动。

由于磁力耦合器的隔离作用，液体不会接触到电机，避免了泄漏和爆炸等危险。

磁力泵具有无泄漏、无污染、无噪音、无需维护等优点，被广泛应用于化工、医药、电子、冶金等领域的液体输送。

- 1 -。

磁力泵结构原理及安装步骤
一、磁力泵工作原理
它通常由电机，磁力耦合器，水冷却装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力耦合器传递动力。

当电动机带动磁力耦合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。

在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

磁力耦合器的磁性材料采用耐高温型稀土永磁材料，能承受280度以下的高温介质而保持强大的磁力扭矩。

在电机与磁力耦合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质。

二、磁力泵的安装步骤
1、安装前的准备工作
1)检查水泵和电机，确认在运输和装卸过程中没有损伤；
2)准备工具和起重机械，并按图检查机器的基础；
2、安装顺序
1)整套水泵运抵现场时，都已装好电机，找平底座时，可不必卸下水泵和电机。

2)将底座放在地基上，准备找平后填充混凝土之用。

3)用水平仪利用泵的吐出口平面检查底座的水平度，找平后，安上地脚螺栓，用混凝土灌注地脚螺栓。

4)将钢尺放在联轴器上(上、下、前、后测量)，检查泵与电机的
轴心线是否重合。

5)待固定地脚螺栓的混凝土完全干固后，拧紧地脚螺栓的螺母，再检查一下整台机组的水平度，稍有不平时，可用楔铁找平。

6)安装吸水和出口管路，当管路与泵结合时，应注意勿使管路的重量和压力增加到泵上，以免泵出现变形。

7)清理环境，保持卫生。

磁力泵的工作原理磁力泵是一种应用磁力耦合原理的无泄漏和密封的离心泵。

由于其优异的性能，广泛应用于冶金、化工、医药、制药、食品、电力、环保和轻工等领域。

本文将介绍磁力泵的工作原理及其特点。

一、磁力泵的结构及组成部分：磁力泵由泵体、转子、静子、磁钢、永磁体和电机等组成。

它的结构简单，由于采用磁力耦合原理，不需要任何机械密封，泵内部与泵外部完全隔离，实现了真正的无泄漏和密封。

磁力泵的转子和静子是泵的主要部分，其余部分主要用于转动转子。

二、磁力泵的工作原理：磁力泵的工作原理是利用磁力耦合原理，将驱动电机的转动传递给转子，从而使转子旋转，使介质产生流动。

当电机旋转时，永磁体和电机旋转并产生磁力，在磁场作用下，使磁铁产生自旋转运动，从而转动转子。

转子内部另外装有磁钢，它们产生的磁场与磁铁产生的磁场相互作用，使转子和磁铁的运动速度相同，实现了无接触的传动。

而静子则起到导向流体的作用。

三、磁力泵的特点：1.无泄漏和密封，减少环境污染，提高洁净程度；磁力泵利用磁力耦合原理，无需机械密封，避免了泄漏和污染，使液体不会混入空气中，从而提高了生产环境的洁净程度。

2.运行可靠、使用寿命长；由于磁力泵不需要机械密封，它能提供更加可靠的操作保障。

同时，由于与其他部分的接触更少，磁力泵的使用寿命也更长。

3.使用安全，防止泵内毒性物质外漏；由于泵内与泵外密封，使得磁力泵无法泄漏危险物质，保障了工作安全。

4.结构简单，轻便、无需维修；磁力泵的结构相对简单，不需要润滑油，不易引起故障，减少了对设备维护的频繁性和费用。

5.限制流量小，不能干运转。

磁力泵的流量较小，在一些生产工作环境下需要多个泵协同工作。

另外，如果泵内无介质，转子磨损等现象会导致操作故障。

总之，磁力泵是一种实用高效的离心泵，由于其工作原理能够实现真正的无泄漏、密封性好，适用于流量较小、需高度洁净工艺、易燃易爆或有毒有害的腐蚀介质等工业领域。
