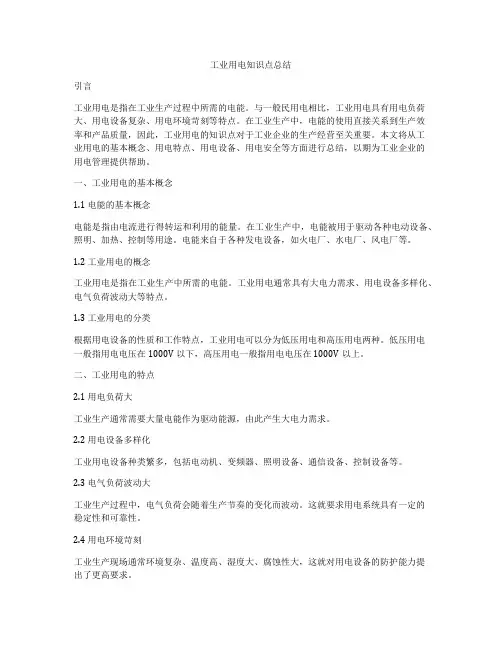

工厂供电知识点总结

工业用电知识点总结

引言

工业用电是指在工业生产过程中所需的电能。与一般民用电相比，工业用电具有用电负荷大、用电设备复杂、用电环境苛刻等特点。在工业生产中，电能的使用直接关系到生产效

率和产品质量，因此，工业用电的知识点对于工业企业的生产经营至关重要。本文将从工

业用电的基本概念、用电特点、用电设备、用电安全等方面进行总结，以期为工业企业的

用电管理提供帮助。

一、工业用电的基本概念

1.1 电能的基本概念

电能是指由电流进行得转运和利用的能量。在工业生产中，电能被用于驱动各种电动设备、照明、加热、控制等用途。电能来自于各种发电设备，如火电厂、水电厂、风电厂等。

1.2 工业用电的概念

工业用电是指在工业生产中所需的电能。工业用电通常具有大电力需求、用电设备多样化、电气负荷波动大等特点。

1.3 工业用电的分类

根据用电设备的性质和工作特点，工业用电可以分为低压用电和高压用电两种。低压用电

一般指用电电压在1000V以下，高压用电一般指用电电压在1000V以上。

二、工业用电的特点

2.1 用电负荷大

工业生产通常需要大量电能作为驱动能源，由此产生大电力需求。

2.2 用电设备多样化

工业用电设备种类繁多，包括电动机、变频器、照明设备、通信设备、控制设备等。

2.3 电气负荷波动大

工业生产过程中，电气负荷会随着生产节奏的变化而波动。这就要求用电系统具有一定的

稳定性和可靠性。

2.4 用电环境苛刻

工业生产现场通常环境复杂、温度高、湿度大、腐蚀性大，这就对用电设备的防护能力提

出了更高要求。

三、工业用电设备

3.1 电动机

电动机是工业用电中最常见的电气设备之一，其作用是通过电能转换为机械能，驱动各种

工厂车间用电知识点总结

一、电力系统的组成

1. 发电系统：包括发电机、变压器等设备，将机械能转换为电能；

2. 输电系统：包括变电站、输电线路等设备，将发电厂产生的电能输送至用电地点；

3. 配电系统：包括配电室、配电盘、配电线路等设备，将输送来的电能分配给各个用电设备。

二、工厂车间用电特点

1. 用电负荷大：工厂车间通常有大型机械设备、生产线等，用电负荷较大；

2. 用电设备多样化：工厂车间涉及到各种各样的生产设备，如电机、电炉、照明、空调等；

3. 用电稳定性要求高：生产线设备对电能的稳定性和可靠性要求较高，不能出现停电情况。

三、工厂车间用电安全注意事项

1. 严格按照规定用电：使用符合国家标准的用电设备，严禁私拉乱接；

2. 定期检查电气设备：定期进行电气设备的维护和检查，防止因设备老化、磨损等原因引

发事故；

3. 定期演练用电事故应急预案：对突发停电、短路等情况进行演练，提高应急处理能力。

四、工厂车间用电常见设备

1. 电机：用于驱动各类机械设备，如水泵、空压机、风机等；

2. 电炉：用于工艺加热，如熔铸、热处理等；

3. 照明设备：用于照明照明工作场所；

4. 厂用变压器：将输送来的电能变压为适合生产需要的电压；

5. 配电盘：用于对电能进行分配和控制。

五、工厂车间用电节能措施

1. 使用高效设备：选用能效比高的电机、电炉等设备；

2. 合理布局照明设备：采用合理的照明布局、使用节能灯具；

3. 开展员工节能宣传教育：提高员工节能意识，合理使用电能，避免浪费。

六、工厂车间用电事故处理

1. 短路事故：及时切断电源，维修电气设备；

供电常识知识点总结

一、供电系统概述

供电系统是指为用户提供电能的系统，通常由发电厂、输电网和配电网组成。发电厂是电

能的制造者，输电网用于输送大电流的电能，配电网用于将输送来的电能按照用户需求进

行分配。供电系统有其自身的特点和要求，包括可靠性、稳定性、安全性和经济性等方面。下面将对供电系统的常识进行详细总结。

二、发电厂

1. 发电原理

发电厂通过利用各种能源（如火力、水力、核能、风能等）转换为电能。其中最常见的是

火力发电厂，通过燃烧燃料产生高温高压蒸汽，再利用汽轮机驱动发电机发电。火力发电

是目前最主要的发电方式，其稳定性和可靠性都较高。

2. 发电设备

发电设备主要包括燃料供给系统、锅炉系统、汽轮机、发电机、冷却系统等。这些设备都

需要经过严格的设计和制造，以保证电能的安全可靠的生产。

3. 发电厂运行管理

发电厂的运行需要严格按照规定的程序和标准进行，包括设备的检修、维护、运转等方面。电厂工作人员需要掌握各种设备的操作和维护技术，以保证电厂的稳定运行。

三、输电网

1. 输电线路

输电线路是用于输送大电流的电能的设施，通常包括高压输电线路和变电站。高压输电线

路一般采用大直径的铝合金导线和钢塔支架，以减小电阻和损耗。变电站用于对输送来的

电能进行变压、分流、配电等处理。

2. 输电设备

输电设备包括断路器、变压器、避雷器、接地装置等，这些设备都是为了保证输电线路的

稳定运行和安全性。

3. 输电管理

输电网的管理需要对设备的运行状态、负荷情况、故障处理等进行及时监控和管理，以保

证输电线路的有效运行。

四、配电网

1. 配电线路

工厂供电知识点笔记

1.电路的基本组成电源、负载、控制器件和联结导线等四个部分；

2.电路有通路、开路、短路等三种状态。

3.由理想元件构成的电路叫做实际电路的电路模型，也叫做实际电路的电路原理图，简称为电路图。

4.在电场力作用下，电路中电荷沿着导体的定向运动即形成电流，其方向规定为正电荷流动的方向(或负电荷流动的反方向)，其大小等于在单位时间内通过导体横截面的电量，称为电流强度(简称电流)。

5.电流的大小及方向都不随时间变化，则称为直流电流。电流的大小及方向均随时间做周期性变化，则称为交流电流。

6.电压是指电路中两点A 、B 之间的电位差，其大小等于单位正电荷因受电场力作用从A 点移动到B 点所作的功，电压的方向规定为从高电位指向低电位的方向。

7.电功率是电路元件或设备在单位时间内吸收或发出的电能，P = UI 。

吸收或发出：一个电路最终的目的是电源将一定的电功率传送给负载，负载将电能转换成工作所需要的一定形式的能量。即电路中存在发出功率的器件(供能元件)和吸收功率的器件(耗能元件)。

习惯上，通常把耗能元件吸收的功率写成正数，把供能元件发出的功率写成负数，而储能元件(如理想电容、电感元件)既不吸收功率也不发出功率，即其功率P = 0。

通常所说的功率P 又叫做有功功率或平均功率。

9.电能是指在一定的时间内电路元件或设备吸收或发出的电能量，W = P · t =UIt

1度(电) = 1kW · h = 3.6 ⨯ 106

J 。

10.为了保证电气设备和电路元件能够长期安全地正常工作，规定了额定电压、额定电流、额定功率等铭牌数据。

厂务电力知识点总结

一、电力系统基本概念

1. 电力系统的组成

电力系统由发电厂、变电站、配电站和用电设备组成。发电厂负责将化石能源、水能等转

换为电能，变电站负责对发电厂生产的高压电能进行变压、升压、降压和送出；配电站则

负责对电能进行配送和分配，以便输送到不同的用电设备。

2. 电力系统的组件

发电厂主要由发电机、发电机调速器、励磁系统、电气保护等部分组成；变电站主要由变

压器、隔离开关、断路器、自动化设备等组件构成；配电站主要由断路器、隔离开关、配

电变压器、接地刀闸等组件构成；用电设备主要由电动机、照明设备、控制设备等组件构成。

3. 电力系统的运行方式

电力系统的运行方式分为单相运行和三相运行。在单相运行中，电流和电压均只有一个相位，适用于小功率家用设备。而在三相运行中，电流和电压分别有三个相位，适用于大型

工业生产设备。

4. 电力系统的保护原理

电力系统的保护原理主要包括潮流计算、故障分析、电气保护器的选择和配置、电力系统

的继电保护等方面。电力系统的保护工作能够对电力设备进行监视和保护，确保电力系统

的安全运行。

二、电力系统的运行参数

1. 电压、电流和功率的基本概念和关系

电压是电力系统中的潜在能量，单位为伏特；电流是电力系统中的实际能量，单位为安培；功率是电压和电流的乘积，单位为瓦特。电力系统的运行参数需要根据这些基本概念进行

计算和分析。

2. 电力系统的频率

电力系统的频率是指交流电的周期性变化，单位为赫兹。在全球范围内，电力系统的频率

一般为50赫兹或60赫兹。电力系统的频率稳定性对电网运行至关重要。

工业电气知识点总结

一、电气基础知识

1. 电流、电压、电阻

电流是电荷在单位时间内通过导体的数量，用符号I表示，单位安培；

电压是电势差，是电荷在电路中流动的推动力，用符号U表示，单位伏特；电阻是导体对电流的阻碍程度，用符号R表示，单位欧姆。

2. 电力、功率

电力是单位时间内的能量消耗或转化的速率，用符号P表示，单位瓦特；功率是单位时间内做功的速率，用符号P表示，单位瓦特。

3. 电路基本元件

电源、开关、导线、电阻、电容、电感等。

4. 电气测量

电流表、电压表、电阻表的使用方法，以及多用表的使用方法。

二、电气安全知识

1. 电气事故的类型

电击、电气火灾、触电、漏电、短路等。

2. 防范电气事故的措施

安装漏电保护器、接地保护、使用绝缘手套、绝缘靴、戴绝缘头盔等。

3. 电气作业安全规定

导电环境下的作业、高空作业等。

三、电气设备知识

1. 电动机

分类、结构、原理、特点、控制方法等。

2. 发电机

工作原理、结构、特点、调速控制等。

3. 变压器

工作原理、结构、特点、使用注意事项等。

4. 开关设备

断路器、刀闸等。

四、电气控制知识

1. 电气控制回路

直接控制回路、间接控制回路等。

2. 电气控制元件

接触器、继电器、按钮、指示灯等。

3. 电气控制系统

电气控制柜、PLC、变频器控制等。

五、电气维护知识

1. 电气设备的日常维护

定期检查、清洁、润滑、维修等。

2. 电气设备的故障排除

常见故障形式及排除方法。

3. 电气设备的保护措施

过载保护、短路保护、漏电保护等。

六、工业电气知识的应用

1. 各种电气控制系统的应用案例

如水泵控制系统、通风系统等。

工厂供电知识点总结

1. 工厂供电概述

2. 电力系统组成

3. 电力系统的分类

4. 电力负荷特点

5. 供电系统的选择与设计

6. 主要设备介绍

7. 供电系统的维护与管理

8. 节能与环保

1. 工厂供电概述

工厂供电是指工厂为生产和办公提供电能的系统，它是工厂正常运行的基础。工厂供电作为工厂的重要基础设施，其稳定性和安全性对保障生产运营至关重要。工厂的供电系统包括发电厂、输电系统、配电系统等组成部分，它们一般根据工厂的用电负荷特点而设计。

2. 电力系统组成

工厂供电系统主要由发电厂、变电站、高压配电设备、低压配电设备、用电设备等构成。发电厂是电力系统的起点，它产生电能并通过变电站将电能升压后输入到输电系统中。输电系统将高压电输送至变电站，通过变电站的升降压设备将电压调整到合适的水平后输入到配电系统。配电系统包括高压配电系统和低压配电系统，将电能输送至工厂各个用电设备，最终用于生产和办公。电力系统的运行稳定性和安全性对工厂的生产运营至关重要。

3. 电力系统的分类

根据供电系统的不同特点和运行要求，供电系统可以分为独立供电和公共供电两种。独立供电是指工厂自行建立发电厂和配电系统，通过自有设备为自身提供电能。公共供电是指工厂接入当地电网，通过当地的输电系统和配电系统获取电能。在选择供电方式时，通常需要考虑工厂的用电负荷、稳定性要求、成本等因素。

4. 电力负荷特点

工厂的用电负荷通常具有不确定性和季节性特点。在生产周期内，工厂用电负荷会有高峰和低谷，而在不同季节也会有用电负荷的差异。了解和分析工厂用电负荷特点，有助于合理设计供电系统，提高用电效率，并对节能和设备选型等方面提供参考。

1,工厂供电主要任务：以供电系统，尤其以企业35KV/(6-10)KV变配电所为研究对象，涉及负荷计算、短路电流计算、电力线路、继电保持等内容。2，工厂供电基本要求：安全、可靠、优质、经济。3，大型工厂及某些电源进线电压为35KV及以上的中型工厂，一般经过两次降压，先经总降压变电所，再经车间变电所；小型工厂经一配电所和一降压变电所。4，电压和频率是衡量电能质量的两个基本参数。5，频率的调整主要依靠发电厂来调节发电机的转速。6，电压质量是按照国家标准或规范对电力系统电压的偏差、波动、波形及其三相的对称性的一种质量评估。7，电压偏差ΔU%=（U-Un）/Un*100%8，电压波动是由于负荷急剧变动的冲击性负荷所引起。9，在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：①电源中性点不接地，②中性点经阻抗接地，③中性点直接接地。①②多为中小型系统，③为大型系统。10，低压配电系统按接地形式，分为TN系统、TT系统和IT系统。11，计算负荷：通过负荷的统计计算求出的、用来按发热条件选择供电系统中各元件的负荷值。12，二项式法比较适于确定设备台数较少而容量差别较大的低压干线和分支线的计算负荷。13，尖峰电流主要用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。14，无限大容量电力系统，是指供电容量相对于用户供电系统容量大得多的电力系统。其特点是:当用户供电系统的负荷变动甚至发生短路时，电力系统变电所馈电母线上的电压能基本维持不变。如果电力系统的电源总阻抗的5%-10%，或者电力系统容量超过用户供电系统容量的50倍时，可将电力系统视为无限大容量系统。15，对一般工厂供电系统来说，由于工厂供电系统的容量远比电力系统总容量小，而阻抗双较电力系统大得多，因此工厂供电系统内发生短路时，电力系统变电所馈母线上的电力系统视为无限大容量电源。16，短路电流计算的方法常用的有欧姆法和标幺制法。17，车间变电所按其主变压器的安装位置来分：车间附设变电所，车间内变电所，露天（或半露天）变电所，独立变电所，杆上变电台，地下变电所，楼上变电所，成套变电所，移动式变电所。18，工厂变电所大多采用油浸自冷式变压器。19，常用配电变压器的联结级别：Yyn0和Dyn11两种。20，选择主变压器台数时应考虑下列原则：1、应满足负荷对供电可靠性的要求。2、对季节性负荷或昼夜负荷变动较大而宜于采用经济运行方式的变电所，无论负荷性质如何，均可选用两台变压器。3、除上述

1工厂供电的概念、重要作用、基本要求。

工厂供电是指，工厂所需的电能的供应和分配。

重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。如工厂供电突然中断，则对工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

基本要求：

安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。

可靠：应满足电能用户对供电可靠性即连续供电的要求。

优质：应满足电能用户对电压和频率等质量的要求。

经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。

2.电压和频率是衡量电能质量

的两个基本参数，

3.三相交流电力系统的电源中

性点有哪些运行方式?中性点非直

接接地系统与中性点直接接地系

统在发生单相接地故障时各有什

么特点?

中性点运行方式：中性点不接地系

统、中性点经阻抗接地系统、中性

点直接接地系统。

中性点非直接接地系统单相接地

时，另两相对地电压升高为原来的

根号3倍。单相接地电容电流为正

常运行时相线对地电容电流的3

倍。

中性点经阻抗接地系统单相接地

时，另两相对地电压升高为原来的

根号3倍，减小了接地电流。在单

相接地电容电流大于一定值的电

力系统中，电源中性点必须采取

经消弧线圈接地的运行方式。

中性点直接接地系统单相接地时，

工业电力知识点总结大全

工业电力是指在工业生产过程中使用的电力。它是现代工业生产过程中不可缺少的能源，其在工业生产中扮演着至关重要的角色。随着工业化进程的不断加快，对工业电力的需求也在不断增加，因此了解工业电力知识对于工业生产至关重要。本文将对工业电力知识点进行总结和归纳，希望能够对读者有所帮助。

一、工业电力的基本知识

1. 工业电力的定义及特点

工业电力是指用于工业生产的电能，其特点是电量较大、用电负荷较重、电力需求较高、用电量较稳定等。

2. 工业电力的用途

工业电力主要用于驱动机械设备、加工原材料、供应照明和取暖等，是现代工业生产不可或缺的能源。

3. 工业电力的供应形式

工业电力的供应形式包括直流电和交流电两种形式，其中交流电是目前主要的供电方式。

4. 工业电力的计量方法

工业电力可以通过电能表进行计量，以监测用电量和计费等。

5. 工业电力的负荷特性

工业电力的负荷特性是指在不同时间段内的用电负荷变化规律，一般分为峰值负荷、谷值负荷和平谷负荷三种。

6. 工业电力的成本构成

工业电力的成本构成包括固定成本和变动成本两部分，其中固定成本包括设备投资和管理费用，变动成本包括燃料费用和运行维护费用等。

二、工业电力的发电技术

1. 火力发电

火力发电是指使用燃料如煤炭、石油、天然气等进行燃烧，通过发电机转动来产生电能的技术。它是目前世界上主要的发电方式之一，占据了发电总量的绝大部分。

2. 水力发电

水力发电是利用水能转换为电能的一种发电方式，其原理是利用水的重力势能转化为机械能，并通过发电机转换成电能。

3. 核能发电

工厂供电相关知识

工厂供电是指为工厂提供必要的电力来满足其工作和生产的需求。工厂作为生产和加工产品的地方，对于电力的需求是非常大的。因此，工厂供电的相关知识对于工厂的正常运行和生产至关重要。下面将介绍一些关于工厂供电的知识。

工厂供电的分类：

1.工厂内供电：一般指从停在厂短或工业区的变电站供电。工

厂内供电一般由专门的工程团队负责设计和施工，确保供电系统的可靠性和稳定性。

2.工厂外供电：一般指从距离工厂一定距离的外部变电站供电。工厂外供电一般由供电公司负责，他们负责维护和管理变电站，并确保正常供电。

供电系统的组成：

1.变电站：变电站是将高压电力转换为适用于工厂使用的低压

电力的设备。变电站通常包括变压器、隔离开关、断路器、配电装置等设备，用于调整电流电压和保护电力设备。

2.配电系统：配电系统是连接变电站和工厂内设备的系统。它

包括配电柜、配电盘、电缆等，将电力传送到工厂内的各个设备。

3.停电装置：由于工厂供电必须保证连续性，停电装置是供电

系统中的重要部分。它可以监测电力的稳定性并提供备用电源，在发生故障时自动切换电源，以确保工厂的正常运行。

常见的供电问题和解决方法：

1.电力负荷过大：工厂的用电设备众多，如果同时使用，可能

会导致电力负荷过大而引发故障。解决方法是对电力负载进行合理分配，引入智能节能设备并优化用电流程。

2.电力波动和电压不稳定：电力波动可能会影响工厂设备的正

常运行，甚至造成设备故障。解决方法是安装稳压器或UPS

电源，调整电子设备的电压，使其在合理范围内。

3.电线老化和维护不当：电线老化和维护不当可能导致电线短路、漏电等问题。定期检查和维护电线，及时更换老化部分，确保供电系统的安全性和稳定性。

工厂电路相关知识点总结

一、工厂电路的基本概念

1. 电路的基本概念

电路是由电源、负荷、导线等组成的通路，它可以用来传输电能或者进行控制。工厂电路一般包括供电系统、配电系统、照明系统、控制系统等几个方面。

2. 供电系统

供电系统是工厂电路中最重要的部分，它主要包括主变压器、配电柜、主配电线路等。供电系统的设计需要考虑到负荷的需求、电力损耗、安全性等方面的因素。

3. 配电系统

配电系统主要负责将供电系统输出的电能分配到不同的生产区域或设备上，它包括次级变压器、配电柜、次级配电线路等。

4. 照明系统

照明系统是工厂中的一个重要部分，它影响到工人的工作环境和生产效率。照明系统的设计需要考虑到照明强度、节能性、使用寿命等因素。

5. 控制系统

控制系统主要用于对生产设备进行控制，它包括PLC控制系统、人机界面、传感器等。控制系统的设计需要考虑到工艺流程、安全性、可靠性等因素。

以上就是工厂电路的基本概念，它们构成了一个完整的电力系统，在生产中发挥着重要的作用。

二、工厂电路的设计原则

1. 安全性

安全性是工厂电路设计的首要原则，工厂电路中可能存在着高电压、大电流等危险因素，设计时必须考虑到这些因素来确保工人和设备的安全。

2. 可靠性

工厂电路的设备和配件需要有很高的可靠性，避免因为电路故障导致生产中断或者设备损坏。

3. 经济性

工厂电路的设计需要考虑到经济性，包括电力设备的节能设计、设备的合理配置等，以降低生产成本。

4. 符合规范

工厂电路的设计必须符合国家相关的安全规范、电气规范以及行业标准，以确保设备的正常运行并且符合法律法规要求。

一，工厂供电定义及要求

1.工厂供电指工厂所需电能的供应和分配。

2.要求:安全、可靠、优质、经济。

二，工厂供电系统包括范围、高压配电所与总降压变电所各有特点、高压深入负荷中心的直配方式特点

1.工厂供电系统包括35kv及以上进线电压的大中型、6--10kv进线的中型、小型工厂供电系统；

2.a.高压配电所由高压配电线供电给装有变压器以及均已低压联络线相互连接的车间变电所，此外高压配电所还有一条高压配电线直接供电给一组高压电动机，另有一天高压线直接与一组高压电容器相连，以提高供电系统的可靠性和灵活性，以及补偿系统的无功功率、功率因数；b.总降压变电所通常要经两次降压，先经其内大容量电力变压器将35kv及以上电源电压降为6-10kv配点电压，通过6-10kv高压配电线送到各车间变电所，也有经高压配电所再送到装有配点变压器的车间变电所，又降为低压设备电压。

3.高压深入负荷中心直配方式省去了一级中间电压，简化了供电系统，节约了有色金属，降低了电能损耗，提高了供电质量。

三，配电所与变电所的区别

1.配电所的任务是接受和分配电能。

2.变电所的任务是接受、分配电能和变换电压。

四，电力网、电力系统、动力系统概念，电网分类范围

1.电力系统中各级电压的电力线路及其联系的变电所称为电力网；

2.由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体称为电力系统；

3.电力系统加上发电厂的动力部分及其热能系统和热能用户称为动力系统；

4.电网按电压高低和供电范围大小分为区域电网和地方电网。

1 工厂供电的概念、重要作用、基本要求。

工厂供电是指，工厂所需的电能

的供应和分配。

重要作用：现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小（除电化等工业外），其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。如工厂供电突然中断，则对工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

基本要求：

安全：在电能的供应、分配和使

用中，不应发生人身事故和设备事故。

可靠：应满足电能用户对供电可

靠性即连续供电的要求。

优质：应满足电能用户对电压和

频率等质量的要求。

经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属

消耗量。

2. 电压和频率是衡量电能质量的两个基本参数，

3. 三相交流电力系统的电源中性点

有哪些运行方式？中性点非直接接地

系统与中性点直接接地系统在发生单

相接地故障时各有什么特点？

中性点运行方式：中性点不接地系

统、中性点经阻抗接地系统、中性点

直接接地系统。

中性点非直接接地系统单相接地时，

另两相对地电压升高为原来的根号3

倍。单相接地电容电流为正常运行时

相线对地电容电流的3

倍。

中性点经阻抗接地系统单相接地时，

另两相对地电压升高为原来的根号3

倍，减小了接地电流。在单相接地电

容电流大于一定值的电力系统中，电

源中性点必须采取经消弧线圈接地的

运行方式。中性点直接接地系统单相

工业用电知识点总结大全

工业用电作为现代工业生产的重要能源之一，在工业生产中起着至关重要的作用。它的安

全使用、高效利用对于提高工业生产效率、保障生产安全具有重要意义。下面将对工业用

电的知识点进行总结，以期在实际工业生产过程中能够更好的应用。

一、电力系统基本知识

1. 电力系统概述

电力系统是由发电厂、输电网和配电网组成的系统。发电厂将化石能源或可再生能源转换

为电能，输电网将发电厂产生的电能传输到不同地区，配电网将输电过来的电能传输给终

端用户。

2. 电压、电流、功率和电阻的关系

电压是以伏特（V）为单位，用于描述电路上的电压差；电流是以安培（A）为单位，用于描述电路中电子的流动情况；功率是以瓦特（W）为单位，表示单位时间内能量的转化率；电阻是用欧姆（Ω）为单位，用于描述电路对电流的阻碍程度。

3. 交流电和直流电

交流电是周期性的电流，其方向和大小随时间而变；直流电是恒定方向和大小的电流。工

业生产中通常使用交流电。

4. 三相电和单相电

三相电是三个正弦波形电压或电流之间相位差120度的交流电；单相电是只有一个正弦波形电压或电流的交流电。工业用电中，三相电更为常见，使用更为稳定，功率较大。

5. 电力负荷

电力负荷是指电力系统所需要的电能。负荷分为有功负荷和无功负荷，有功负荷是完成功

率型工作的负荷，无功负荷是完成磁动作负荷的负荷。

二、工业用电系统及设备

1. 变压器的作用及应用

变压器是用来改变电压大小的电气设备。在工业生产中，变压器用于提高或降低交流电的

电压，以保障设备的正常运行。

2. 发电机组

发电机组是将机械能转换为电能的设备，是电力系统中的主要能源。在工业生产中，发电

工厂供电知识点

工厂供电是指为工厂提供可靠、经济、安全的电力供应的技术和措施。现代工厂的生产和管理离不开电力，因此掌握工厂供电知识点对于确保工厂生产的顺利进行非常重要。

一、电压等级

工厂供电的电压等级分为高、中、低压三个等级。其中高压电力主要用于送电，而中、低压电力则用于生产用电和辅助设备供电。高、中、低压电力的使用场景不同，因此供电设备也有所不同。

工厂用电中主要采用中、低压电力。中压电力的电压等级为10KV，适用于大型工厂的生产用电和辅助设备供电。低压电力的电压等级为380V或220V，适用于小型工厂或需求量较小的设备供电。

初步理解工厂所需用电的电压等级，有助于合理规划供电设备的选型以及现场供电的布置。

工厂供电设备包括变压器、配电柜、开关柜等。变压器是将高压电力变成中、低压电力的装置，发挥着电力传输的重要作用。配电柜是集中放置保护及计量用设备的箱体，是输配电系统的关键部件。开关柜是用于保护和控制电网络系统的开断装置。

电力设备的选型和布局需要根据具体情况进行，以确保设备能够正常运转和供应足够的电力。

三、电力负荷

电力负荷是指所需供电电功率的大小。电力负荷大小直接决定了供电设备的选型、设计和布置。因此，合理估计工厂用电负荷是工厂供电设计的关键。

在进行电力设计前，需要对电力负荷做出精确的预估，包括设备负荷、照明负荷、动力负荷等方面，确保正确选用变压器和开关柜的额定容量。

电力安全是工厂供电中最重要的问题之一。若电力设备使用不当，会给人员和设备带来安全隐患。因此，加强电力安全管理和教育非常必要。
