数字逻辑电路期末考试试卷及答案

首都师范大学2007-2008学年第一学期期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟信息工程学院 ______________系 级 班姓名 学号 毛一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式，与它功能相等的函数表达式_____B____。

A ．B ． C．D ．3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

C B C A AB F ++=AB F =C AB F +=C A AB F +=C B AB F +=A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误6. 与逻辑函数 功能相等的表达式为___C_____。

A ．B ．C ．D C B A F = D ．D C B A F ++=7．下列所给三态门中，能实现C=0时，F=AB ；C=1时，F 为高阻态的逻辑功能的是____A______。

D C B A F +++=D C B A F +++=D C B A F +++=A & A&8. 如图所示电路，若输入CP 脉冲的频率为100KHZ ，则输出Q 的频率为_____D_____。

A ． 500KHzB ．200KHzC ． 100KHzD ．50KHz9．下列器件中，属于时序部件的是_____A_____。

A．计数器B．译码器C．加法器D．多路选择器10．下图是共阴极七段LED数码管显示译码器框图，若要显示字符“5”，则译码器输出a～g应为____C______。

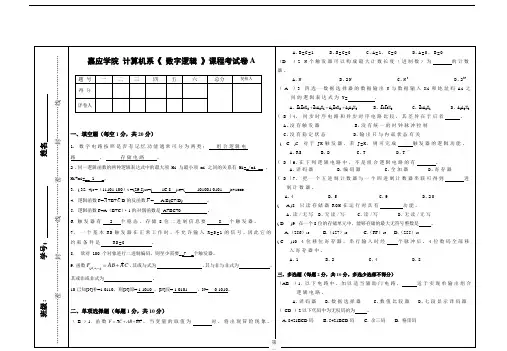

计算机学院 第二学期《数字逻辑》 期未考试试卷 A 卷学号 班级 姓名 成绩一、填空（每空1分，共14分）1、（21.5）10=（ ）2=（ ）8=（ ）162、若0.1101x =-，则[]x 补=（ ）3、十进制数809对应的8421BCD 码是（ ）4、若采用奇校验，当信息位为10011时，校验位应是（ ）5、数字逻辑电路分为（ ）和（ ）两大类6、电平异步时序逻辑电路的描述工具有（ ）、（ ）、（ ）7、函数()()F A B C D =+⋅+的反函数是（ ）8、与非门扇出系数N O 的含义是（ ）9、若要消除函数(,,)F A B C AB AC =+对应的逻辑电路可能存在的险象，则应增加的冗余项是（ ）二、选择题（每空2分，共16分）从下列各题的四个答案中，选出一个正确答案，并将其代号填入括号内1、数字系统采用（ ）可以将减法运算转化为加法运算A ．原码B ．余3码C ．Gray 码D ．补码2、欲使J-K 触发器在CP 脉冲作用下的次态与现态相反，JK 的取值应为（ ） A ．00 B ．01 C ．10 D ．113、对完全确定原始状态表中的6个状态，A 、B 、C 、D 、E 、F 进行比简，若有（A ，B ），（D 、E ）等效，则最简状态表中只有（ ）个状态A ．2B ．4C ．5D ．6 4、下列集成电路芯片中，（ ）属于组合逻辑电路 A ．计数器74290 B ．寄存器74194 C ．三一八译码器74138 D ．集成定时器5G555 5、设计一个20进制同步计数器，至少需要（ ）个触发器 A ．4 B ．5 C ．6 D ．20 6、用5G555构成的多谐振荡器有（ ）A ．两个稳态B ．两个暂稳态C ．一个稳态，一个暂稳态D ．既没有稳态，也没有暂稳态 7、可编程逻辑阵列PLA 的与、或陈列是（ ）A ．与阵列可编程、或阵列可编程B ．与阵列不可编程、或阵列可编程C ．与阵列可编程、或阵列不可编程D ．与阵列不可编程、或阵列不可编程 8、最大项和最小项的关系是（ ）A ．i i m M =B ．i i m M =C ．1i i m M ⋅=D ．无关系 三、逻辑函数化简（6分）把(,,,)(0,1,5,14,15)(4,7,10,11,12)F A B C D m d =∑+∑化成最简与—或式 四、分析题（每小题12分，共24分）1、分析图1所示组合逻辑电路① 写出输出函数表达式 ② 列出真值表 ③ 说明电路功能2、分析图2所示脉冲异步时序逻辑电路① 写出输出函数和激励函数表达式 ② 列出次态真值表，作出状态表和状态图 ③ 说明电路功能④ 设初态2100y y =，作出x 输入4个异步脉冲后的状态y 2y 1和输出z 的波形图。

请浏览后下载，资料供参考，期待您的好评与关注！期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟 XXXX 学院 ______________系 级 班姓名 学号题号 一 二 三 四 总分 得分一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式_____B____。

A ．AB F = B ．C AB F += C ．C A AB F +=D ． C B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断 5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误得分 评卷人装订线内请勿答题6. 与逻辑函数DCBAF+++=功能相等的表达式为___C_____。

DCBAF+++=B．DCBAF+++=D．DCBAF++=7．下列所给三态门中，能实现C=0时，F=AB；C=1时，F为高阻态的逻辑功能的是____A______。

8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为_____D_____。

A． 500KHz B．200KHzC． 100KHz D．50KHz9．下列器件中，属于时序部件的是_____A_____。

A．计数器B．译码器C．加法器D．多路选择器装请浏览后下载，资料供参考，期待您的好评与关注！请浏览后下载，资料供参考，期待您的好评与关注！10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。

数字电子期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有几种？A. 2种B. 3种C. 4种D. 5种答案：B2. 以下哪个不是基本的逻辑门？A. AND门B. OR门C. NOT门D. XOR门答案：D3. 一个触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 输出状态与输入状态有关B. 输出状态与输入状态无关C. 输出状态只与当前输入状态有关D. 输出状态只与过去输入状态有关答案：A5. 以下哪个是时序逻辑电路的特点？A. 输出状态与输入状态有关B. 输出状态与输入状态无关C. 输出状态只与当前输入状态有关D. 输出状态与当前输入状态和过去输入状态都有关答案：D二、填空题（每空2分，共20分）6. 数字电路中，最基本的信号类型是______和______。

答案：数字信号；模拟信号7. 一个完整的数字系统通常由______和______两部分组成。

答案：硬件；软件8. 在数字电路中，常用的计数器类型有二进制计数器、______计数器等。

答案：十进制9. 一个8位的寄存器可以存储______个二进制位。

答案：810. 在数字电路中，信号的频率越高，其传输的______也越高。

答案：数据量三、简答题（每题10分，共30分）11. 简述数字电路与模拟电路的主要区别。

答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数字电路具有更高的抗干扰能力，且易于实现大规模集成。

模拟电路则在信号处理的精度和连续性上有优势。

12. 解释什么是触发器，并简述其在数字电路中的作用。

答案：触发器是一种具有记忆功能的电路元件，可以存储一位二进制信息。

在数字电路中，触发器常用于存储中间结果，实现寄存器、计数器等功能。

13. 描述数字电路中同步计数器和异步计数器的区别。

答案：同步计数器的时钟信号同时控制所有触发器的时钟输入，而异步计数器的触发器时钟输入是独立控制的。

数字逻辑期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个是数字逻辑中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有选项都是答案：D2. 一个三输入的与门，当输入全为1时，输出为：A. 0B. 1C. 随机D. 无法确定答案：B3. 一个异或门的真值表中，当输入相同时，输出为：A. 1B. 0C. 随机D. 无法确定答案：B4. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. AND触发器答案：D5. 在数字电路中，同步计数器和异步计数器的主要区别在于：A. 计数范围B. 计数速度C. 计数精度D. 计数方式答案：B6. 一个4位二进制计数器，其最大计数值为：A. 15B. 16C. 32D. 64答案：A7. 以下哪个不是数字逻辑设计中常用的简化方法？A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 逻辑表简化答案：C8. 在数字电路中，一个信号的上升沿指的是：A. 信号从0变为1的瞬间B. 信号从1变为0的瞬间C. 信号保持不变D. 信号在变化答案：A9. 一个D触发器的Q输出端在时钟信号上升沿时：A. 保持不变B. 翻转状态C. 跟随D输入端D. 随机变化答案：C10. 以下哪个不是数字逻辑中的状态机？A. Moore机B. Mealy机C. 有限状态机D. 无限状态机答案：D二、填空题（每空2分，共20分）11. 在布尔代数中，逻辑与操作用符号______表示。

答案：∧12. 一个布尔函数F(A,B,C)=A∨B∧C的最小项为______。

答案：(1,1,1)13. 在数字电路设计中，卡诺图是一种用于______的工具。

答案：布尔函数简化14. 一个4位二进制加法器的输出端最多有______位。

答案：515. 一个同步计数器在计数时，所有的触发器都______时钟信号。

答案：接收16. 一个JK触发器在J=K=1时，其状态会发生______。

2007-2008学年第一学期期末考试试题（答案）考试科目：数字逻辑 试卷类别：3卷 考试时间：110 分钟计算机学院 ______________系级 班姓名学号毛题号一二三四总分得分 一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式B C A AB F ++=，与它功能相等的函数表达式_____B____。

A ．AB F = B ．C AB F += C ．C A AB F +=D ． CB AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断得分评卷人5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误6. 与逻辑函数D C B A F +++= 功能相等的表达式为___C_____。

A ． D CB A F +++= B ． DC B A F +++=C ．D ．D C B A F =DC B A F ++=7．下列所给三态门中，能实现C=0时，F=；C=1时，F 为高阻态的AB 逻辑功能的是____A______。

8. 如图所示电路，若输入CP 脉冲的频率为100KHZ ，则输出Q 的频率为_____D_____。

A ． 500KHzB ．200KHzC ． 100KHzD ．50KHz9．下列器件中，属于时序部件的是_____A_____。

A ． 计数器B ． 译码器C ． 加法器D ．多路选择器10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。

大学《数字电路与逻辑设计》试题一、选择、填空、判断题（30分，每空1分）1.和CMOS相比，ECL最突出的优势在于D 。

A.可靠性高B. 抗干扰能力强B.功耗低 D. 速度快2.三极管的饱和深度主要影响其开关参数中的C 。

A.延迟时间t dB. 上升时间t rC. 存储时间t sD. 下降时间t f3.用或非门组成的基本RS触发器的所谓“状态不确定”是发生在R、S 上加入信号D 。

A.R=0, S=0B. R=0, S=1C. R=1, S=0D. R=1, S=14.具有检测传输错误功能的编码是：C 。

A. 格雷码B. 余3码C. 奇偶校验码5.运用逻辑代数的反演规则，求函数F=A̅[B+(C̅D+E̅G)]的反函数F̅：B 。

A.A+B̅C+D̅E+GB.A+B̅(C+D̅)(E+G̅)C.A̅+B(C̅+D)(E̅+G)6.下列叙述中错误的有：C 。

A. 逻辑函数的标准积之和式具有唯一性。

B. 逻辑函数的最简形式可能不唯一。

C. 任意两不同的最小项之和恒等于1。

7. 函数F=(A+B+C̅)(A ̅+D)(C+D)(B+D+E)的最简或与式为：A 。

A.F=(A+B+C ̅)(A ̅+D)(C+D)B.F=(A+B+C ̅)(A ̅+D)C.F=ABC̅+A ̅D+CD 8. 逻辑函数F (A,B,C,D )=∑(1,3,4,5,6,8,9,12,14)，判断当输入变量ABCD 分别从(1) 0110→1100，(2) 1111→1010时是否存在功能冒险：B 。

A. 存在，存在 B. 不存在，存在C.不存在，不存在9. 对于K ＝3的M 序列发生器，反馈函数为Q 2⊕Q 0，则产生M 序列：C 。

A. 1010100 B. 1110101 C. 111010010. 在进行异步时序电路的分析时，由于各个触发器的时钟信号不同，因此我们应该把时钟信号引入触发器的特征方程，对于D 触发器，正确的是：A 。

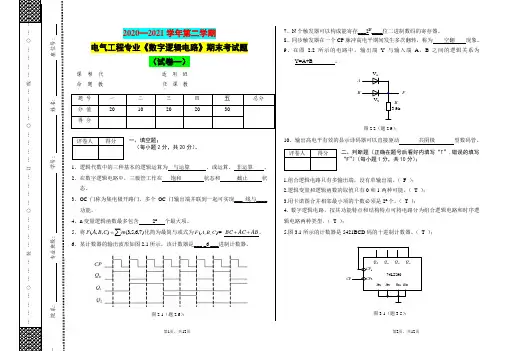

院系： 专业班级： 学号： 姓名： 座位号：图2.1（题2.6）；7、N 个触发器可以构成能寄存___2N ____位二进制数码的寄存器。

8、同步触发器在一个CP 脉冲高电平期间发生多次翻转，称为 空翻 现象。

9、在图 2.2所示的电路中，输出端Y 与输入端A ，B 之间的逻辑关系为Y=A+B 。

BAFV 1图2.2（题2.9）；10、输出高电平有效的显示译码器可以直接驱动 共阴极 型数码管。

1.组合逻辑电路只有多输出端，没有单输出端。

（ F ）；2.逻辑变量和逻辑函数的取值只有0和1两种可能。

（ T ）；3.用卡诺图合并相邻最小项的个数必须是2n 个。

（ T ）；4. 数字逻辑电路，按其功能特点和结构特点可将电路分为组合逻辑电路和时序逻辑电路两种类型。

（ T ）；5.图3.1所示的计数器是5421BCD 码的十进制计数器。

（ T ）；图3.1（题3.5）；二、判断题（正确在题号后看好内填写“T ”,错误的填写“F ”）（每小题1分，共10分）；6.TTL 与非门其多余的输入端可接逻辑0。

（ F ）；7.DDL （二极管—二极管逻辑）或门电路存在着高电平转移的缺陷。

（ T ）； 8.全加器只能用于对两个1位二进制数相加。

（ F ）； 9. 若输入T=1，则边沿T 触发器完成保持功能。

（ F ）；10.施密特触发器可将输入的模拟信号变换成矩形脉冲输出。

（ T ）；1、十进制数386的8421BCD 码是【 B 】；A 、0011 0111 0110；B 、0011 1000 0110；C 、1000 1000 0110；D 、0100 1000 0110；2、一个输入为A 、B 的两输入端与非门，为保证输出低电平，要求输入为【 D 】；A 、A=1、B=0；B 、A=0、B=1；C 、A=0、B=0；D 、A=1、B=1；3、下列电路中，不属于组合逻辑电路的是【 C 】；A 、译码器；B 、编码器；C 、计数器；D 、全加器；4、指出下列各式中哪个是四变量A 、B 、C 、D 的最大项【 B 】；A 、ABC ；B 、A+B+C+D ；C 、D ABC ；D 、B AC ；5、CMOS 数字集成电路与TTL 数字集成电路相比突出的优点是【 A 】；A 、微功耗；B 、高速度；C 、高抗干扰能力；D 、电源范围宽；6、时序逻辑电路的主要组成电路是【 B 】；A 、与非门和或非门；B 、触发器和组合逻辑电路；C 、施密特触发器和或非门；D 、整形电路和多谐振荡器；7、用TTL 与非门或CMOS 与非门组成如图1.1电路，使发光管发光的条件为【 B 】。

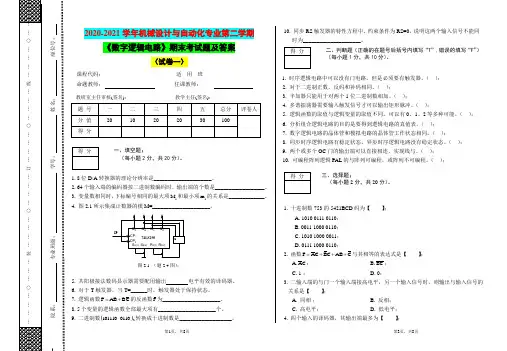

第1页，共8页第2页，共8页院系： 专业班级： 学号： 姓名： 座位号：2020-2021学年机械设计与自动化专业第二学期《数字逻辑电路》期末考试题及答案（试卷一）1. 8位D/A 转换器的理论分辨率是_____________________。

2. 64个输入端的编码器按二进制数编码时，输出端的个数是__________________。

3. 变量数相同时，下标编号相同的最大项i M 和最小项i m 的关系是_____________。

4. 图2.1所示集成计数器的模M=_____________________。

图2.1 （题2.4图）；5. 共阳极接法数码显示器需要配用输出 电平有效的译码器。

6. 对于T 触发器，当T=______时，触发器处于保持状态。

7. 逻辑函数C B AB F +=的反函数F 为_____________________。

8. 5个变量的逻辑函数全部最大项有_____________________个。

9. 二进制数()20110.101110转换成十进制数是___________________。

10. 同步RS 触发器的特性方程中，约束条件为RS=0，说明这两个输入信号不能同时为_____________________。

1. 时序逻辑电路中可以没有门电路，但是必须要有触发器。

（ ）；2. 对于二进制正数，反码和补码相同。

（ ）；3. 半加器只能用于对两个1位二进制数相加。

（ ）；4. 多谐振荡器需要输入触发信号才可以输出矩形脉冲。

（ ）；5. 逻辑函数的取值与逻辑变量的取值不同，可以有0、1、2等多种可能。

（ ）；6. 分析组合逻辑电路的目的是要得到逻辑电路的真值表。

（ ）；7. 数字逻辑电路的晶体管和模拟电路的晶体管工作状态相同。

（ ）；8. 同步时序逻辑电路有稳定状态，异步时序逻辑电路没有稳定状态。

（ ）；9. 两个或多个OC 门的输出端可以直接相连，实现线与。

数字逻辑期末考试试卷含答案一、选择题（共10题，每题2分，共20分）在下列选项中选择正确答案，并在答题卡上填写对应答案的字母。

1. 逻辑门是数字电路中最基本的组成单元，它由多个电子器件组合而成，能够实现逻辑运算。

下列不属于逻辑门的是：A. 与门B. 或门C. 非门D. 电容门2. 在数字电路中，最简单的存储单元是：A. 寄存器B. 计数器C. 缓存器D. 锁存器3. 二进制数是由二个字符0和1组成的数，它在计算机中占有重要地位。

下面哪个是5的十进制表示？A. 101B. 0101C. 110D. 00001014. 半加器是指具有两个输入端和两个输出端的二进制加法器。

下列选项中，不属于半加器的是：A. 异或门B. 与门C. 或门D. 非门5. 在数字电路中，集成电路是指将多个电子器件集成到一个芯片上，以实现特定功能。

下列选项中不属于集成电路的是：A. 与门B. 或门C. 霍尔开关D. 计数器6. 在计算机中，ALU指的是运算器，负责进行各种算术和逻辑运算。

下面哪个选项不属于ALU的功能？A. 加法运算B. 乘法运算C. 与门逻辑运算D. 异或门逻辑运算7. 时钟信号是数字电路中常见的同步信号，用于控制电路的工作时间。

下列选项中，不属于时钟信号的是：A. 脉冲信号B. 方波信号C. 高电平信号D. 低电平信号8. 译码器是指将输入的数字代码转换为特定信号输出，用于对输入数字进行解码。

下面哪个选项不属于译码器？A. 74LS138B. 74LS74C. 74LS47D. 74LS869. 在数字电路中，多路选择器是一种常用的逻辑电路，具有多个输入和一个输出。

下列选项中不属于多路选择器的是：A. 2:1选择器B. 4:1选择器C. 8:1选择器D. 16:1选择器10. D触发器是一种常用的时序元件，能够存储一个比特的数据。

下列选项中，不属于D触发器的是：A. RS触发器B. JK触发器C. T触发器D. D触发器与门二、填空题（共5题，每题4分，共20分）根据题目所给条件，在答题卡上填写正确的答案。

第1页，共8页第2页，共8页院系： 专业班级： 学号： 姓名： 座位号：20 -20 学年第 学期期末考试试卷《数字逻辑电路》（A ）卷一、选择题（每小题2分，共20分）1、下列数中最大的数是 【D 】 A 、（3C ）16 B 、（57）8C 、（70）10D 、（1110010）22、8个输入端的编码器按二进制数编码时，输出端的个数是 【B 】 A 、2个 B 、3个C 、4个D 、8个3、逻辑电路中的晶体管一般工作在【B 】A 、放大区B 、饱和区或截至区C 、截至区D 、饱和区4、同步时序电路和异步时序电路比较，其差异在于后者 【B 】 A 、没有触发器； B 、没有统一的时钟脉冲控制； C 、没有稳定状态； D 、输出只与内部状态有关；5、n 个变量的逻辑函数全部最大项的个数有 【C 】 A 、n B 、2n C 、2nD 、2n -16、555定时器的结构如图1.1所示，如果芯片的5脚悬空；RD =V CC =5V ，6脚输入4V 电压，2脚输入2V 电压，下列关于555电路说法正确的是 【 A 】U CC U CO U 6(TH)(TR)U oR D U 2放电端图1.1（题1.6图）A 、U O 输出低电平，放电开关V 1导通；B 、U O 输出高电平，放电开关V 1截止；C 、U O 输出低电平，放电开关V 1截止；D 、U O 输出高电平，放电开关V 1导通； 7、图1.2所示用74LS161（同步16进制计数器，Cr 异步清零端、LD 同步置数端、OC 进位输出端，P 、T 计数允许端）构成的计数器正确的说法是 【D 】A 、同步置数法组成的9进制计数器；B 、异步置数法组成的8进制计数器；C 、同步置数法组成的10进制计数器；D 、异步复位法组成的9进制计数器； 图1.2（ 题1.7图） 8、要使由与非门组成的基本RS 触发器保持原状态不变，D S 、D R 端输入的信号应取 【A 】 A 、1==D D S RB 、10==D D S R 、C 、01==D DS R 、 D 、0==D D S R9、为获得输出频率非常稳定的脉冲信号，应采用 【C 】A 、对称多谐振荡器B 、555定时器组成的对称多谐振荡器第3页，共8页第4页，共8页装订线内不许答题 C 、石英晶体振荡器 D 、单稳态触发器 10、下列关于TTL 与非门闲置输入端的处理不正确的是 【D 】 A 、直接接电源电压VccB 、与有用输入端并联使用C 、外界干扰小时，可以剪断或悬空D 、直接接地1、二进制数-110011的补码是 1001101 。

数电期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的输出为高电平的条件是：A. 所有输入都为高电平B. 至少一个输入为高电平C. 所有输入都为低电平D. 至少一个输入为低电平答案：A2. 下列哪个不是数字电路的特点？A. 抗干扰能力强B. 运算速度快C. 体积小D. 功耗大答案：D3. 在数字电路中，一个触发器的输出状态由以下哪个因素决定？A. 当前输入B. 过去的输入C. 外部控制信号D. 以上都是答案：D4. 以下哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出与输入之间存在时间延迟C. 没有反馈回路D. 输出状态随输入状态变化而变化答案：B5. 一个D触发器的输出Q与输入D的关系是：A. Q始终等于DB. Q始终等于D的反相C. Q在时钟上升沿等于DD. Q在时钟下降沿等于D答案：C6. 在数字电路中，一个计数器的输出在每个时钟脉冲后：A. 增加1B. 减少1C. 保持不变D. 随机变化答案：A7. 一个7段显示器可以显示多少个不同的数字？A. 7B. 10C. 16D. 64答案：B8. 以下哪个逻辑门不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D9. 在数字电路中，一个寄存器的主要用途是：A. 存储数据B. 放大信号C. 产生时钟信号D. 进行算术运算答案：A10. 以下哪种类型的存储器是易失性的？A. ROMB. RAMC. EPROMD. EEPROM答案：B二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“或”运算的输出为低电平的条件是_______。

答案：所有输入都为低电平2. 一个完整的数字系统通常包括_______和_______两个部分。

答案：输入/输出系统、中央处理单元3. 在数字电路中，一个D触发器的输出Q在时钟信号的_______沿更新。

答案：上升4. 一个4位的二进制计数器能够表示的最大数值是_______。

t h数字逻辑电路 3卷答案 第 1 页 共 8 页期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟XXXX 学院 ______________系级班姓名学号 题号一二三四总分得分一、选择题（每小题2分，共20分）1． 八进制（273 2 的位权为___B___。

A ．(128)10 C ．(256)10 D ．(8)102. C B +，与它功能相等的函数表达式_____B____。

A ．AB F = B ．C AB F += C ．C A AB F +=D ． B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误得分评卷人装 订 线 内 请 勿答 题数字逻辑电路 3卷答案 第 2 页 共 8 页6. 功能相等的表达式为___C_____。

B ．D C B A F +++=D ．D C B A F ++=7．下列所给三态门中，能实现C=0时，F=；C=1时，F 为高阻态的逻AB 辑功能的是____A______。

8. 如图所示电路，若输入CP 脉冲的频率为100KHZ ，则输出Q 的频率为_____D_____。

A ． 500KHzB ．200KHzC ． 100KHzD ．50KHz 9．下列器件中，属于时序部件的是_____A_____。

A ． 计数器B ． 译码器C ． 加法器D ．多路选择器装a n t数字逻辑电路 3卷答案 第 3 页 共 8 页10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。

《数字逻辑电路》期末考试试题题号一二三四总分题分30103030得分一、单项选择题（每小题2分，共40分）1、下列各数中与十进制数101不相等的数是（ ）。

A ．（0100 0011 0100）余3BCD B ．（141）8　C ．（1100101）2　D ．（66）162、八进制数（35）8 的8421BCD 是（　）。

A ．0011 1000B ．0010 1001C ．0011 0101D ．0010 1100 3、为使与非门输出为1则输入（　）。

A ．只要有0即可B ．必须全为0C ．必须全为1D ．只要有1即可 4、函数与其相等的表达式是（　）。

AB C B C A F ++=A ．B ．C+ABC ．D ．ABCB ABC A +5、使函数等于0的输入ABC 的组合是（　）。

BC AC AB F ++=A ．ABC=111 B ．ABC=110 C ．ABC=100D ．ABC=011 6、四变量的最小项的逻辑相邻项是（　）。

D C B A A ．B ．C ．D ．DC B A DC B A DC B A ABCD7、函数的对偶式是（ ）。

C B D A C B BC A F )(.+++=A ．))()((C B D A C B C B A G +++++=B ．()C BD A C B C B A G +++++=)(C ．()))((C B D A C B C B A G +++++=D ．()B D AC B C B A G +++++=)(8、的最简式为（ ）。

ABC BDE ADE C B A F +++++=A ．1 B ． C ．D ．A+BDE+CDE DE ABC +ABC 9、函数的最简与非式为（ ）。

AB BC C A F ++=A ． B ． C ． D ．C B C B B A ⋅⋅.C A B A ..AB C A 10、函数的最简与或式为（ ）。

数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 8答案：A3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 电路中没有存储元件D. 输出状态不随时间变化答案：B4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 在数字电路中，使用最广泛的逻辑门是（）。

A. 与非门B. 或非门C. 异或门D. 非门答案：A6. 一个D触发器的输出状态取决于（）。

A. 时钟信号B. 数据输入C. 复位信号D. 时钟信号和数据输入答案：D7. 在数字电路中，一个3线-8线译码器的输入线数是（）。

A. 3B. 4C. 5D. 8答案：A8. 一个4位二进制计数器的计数周期是（）。

A. 8B. 16C. 32D. 64答案：B9. 一个JK触发器在J=0，K=1时的输出状态是（）。

A. 保持不变B. 置0C. 置1D. 翻转答案：D10. 在数字电路中，一个同步计数器与异步计数器的主要区别是（）。

A. 计数速度B. 电路复杂度C. 计数方式D. 时钟信号的使用答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3线-8线译码器可以产生________种不同的输出状态。

答案：82. 一个D触发器在时钟信号的上升沿到来时，其输出状态将________输入端的数据。

答案：复制3. 一个4位二进制计数器的计数范围是从________到________。

答案：0000到11114. 在数字电路中，一个与非门的输出状态与输入状态之间的关系是________。

答案：反相5. 一个JK触发器在J=1，K=0时的输出状态是________。

答案：置16. 在数字电路中，一个3线-8线译码器的输出线数是________。

数字逻辑电路 3卷答案 第 1 页 共 8 页期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟 XXXX 学院 ______________系 级 班姓名 学号 毛题号 一 二 三 四 总分 得分一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式_____B____。

A ．AB F = B ．C AB F += C ．C A AB F +=D ． C B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断 5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误得分 评卷人装订线内请勿答题6. 与逻辑函数DCBAF+++=功能相等的表达式为___C_____。

DCBAF+++=B．DCBAF+++=D．DCBAF++=7．下列所给三态门中，能实现C=0时，F=AB；C=1时，F为高阻态的逻辑功能的是____A______。

8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为_____D_____。

A． 500KHz B．200KHzC． 100KHz D．50KHz9．下列器件中，属于时序部件的是_____A_____。

A．计数器B．译码器C．加法器D．多路选择器装数字逻辑电路3卷答案第2 页共8 页数字逻辑电路 3卷答案 第 3 页 共 8 页10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。

数字逻辑考试题答案及评分标准数字逻辑考试题数字逻辑考试题(一)一、填空（共17分，每空1分） 1. （1011.11）B =（ ） D =（ ）H 2. （16）D =（ ）8421BCD 码。

3. 三态门的输出有 、 、 三种状态。

6. ABC C B A C AB C B A Y ++=),,( 的最简式为Y= 。

7. 由n 位寄存器组成的扭环型移位寄存器可以构成 进制计数器。

10. 四位环型计数器初始状态是1000，经过5个时钟后状态为 。

11. 在RS 、JK 、T 和D 触发器中， 触发器的逻辑功能最多。

12. 设一个包围圈所包围的方格数目为S ，消去的变量数目为N ，那么S 与N 的关系式应是 。

13. 在卡诺图化简逻辑函数时，圈1求得 的最简与或式，圈0求得 的最简与或式。

二、选择（共10分，每题1分）1. DE BC A Y +=的反函数为Y =（ ）。

A. E D C B A Y +++⋅=B. E D C B A Y +++⋅=C. )(E D C B A Y +++⋅=D. )(E D C B A Y +++⋅= 3. 十进制数25用8421BCD 码表示为（ ）。

A. 10101 B. 0010 0101 C. 100101 D. 101014. 若用1表示高电平，0表示低电平，则是（ ）。

A. 正逻辑B. 负逻辑C. 正、负逻辑D. 任意逻辑 5. 下逻辑图的逻辑表达式为（ ）。

A. AC BC AB Y =B. BC AC AB Y ++=C. BC AC AB Y ++=D. BC AC AB Y = 6. 三态门的逻辑值正确是指它有（ ）。

A. 1个B. 2个C. 3个D. 4个9. 组合逻辑电路在电路结构上的特点下列不正确的是（ ）。

A. 在结构上只能由各种门电路组成B. 电路中不包含记忆（存储）元件C. 有输入到输出的通路D. 有输出到输入的反馈回路10. 已知74LS138译码器的输入三个使能端（E 1=1，022==B A E E ）时，地址码A 2A 1A 0=011，则输出07~Y Y 为（ ）。
