十年绘图员谈CAD制图规范(建筑者必看)
- 格式:pdf
- 大小:133.95 KB
- 文档页数:10
CAD制图标准规范CAD制图是现代工程设计中不可或缺的重要工具,它可以帮助工程师们快速、准确地完成设计工作。
然而,在CAD制图过程中,如果没有良好的标准规范,就会导致设计图纸混乱、不规范,影响设计质量和效率。
因此,制定并遵守CAD制图标准规范至关重要。
下面将介绍CAD制图的标准规范内容,以便工程师们在实际工作中参考和遵循。
1. 文件命名规范在CAD制图过程中,文件保存的命名规范非常重要。
建议按照项目名称、图纸名称、版本号等信息来命名文件,以便工程师们能够轻松地找到需要的图纸文件,并确保文件命名的唯一性。
2. 图纸布局与比例CAD制图中的图纸布局和比例是设计工作的基础。
通常情况下,图纸应该包括四个标准视图(主视图、左视图、前视图、顶视图)以及必要的剖面、放大和详图等内容。
同时,需要保持图纸的比例一致,以确保设计的准确性和一致性。
3. 尺寸标注规范在CAD制图中,尺寸标注是设计图纸中不可或缺的一部分。
尺寸标注应该清晰、准确,符合设计要求。
标注的文字大小、字体与箭头的大小应根据图纸比例和要求进行合理的选择,以便工程师们能够准确理解设计意图。
4. 图层管理规范图层管理在CAD制图中扮演着重要的角色。
工程师们应该根据图纸的不同内容和功能来设定不同的图层,并确保图层的命名规范、颜色和线型等属性设定合理,以便于后续的修改和编辑。
5. 符号与标准零件规范在CAD制图中,符号与标准零件的使用是设计的基础。
工程师们应该根据相关的标准规范来选择和使用符号与标准零件,以确保设计的准确性和符合度。
通过以上内容的介绍,希望工程师们能够重视CAD制图的标准规范,不断提高自身的制图水平和专业素养,以提高工程设计的质量和效率。
只有严格遵守CAD制图标准规范,才能够更好地完成设计任务,为工程建设的顺利进行提供保障。
CAD制图标准规范是工程设计工作中的基础和保障,希望工程师们能够切实遵守和落实。
cad绘图规范CAD绘图规范是为了保证CAD绘图的质量、规范性和一致性,提高绘图效率和沟通准确性而制定的一系列规定和标准。
以下是一些常见的CAD绘图规范:1.图纸布局规范:(1)图框要完整、清晰,标注图名、比例尺、图号、日期、制图人等信息。
(2)图纸布局要合理,要考虑到视觉效果和工程需求,确保绘图内容清晰易读。
(3)绘图要按照标准页面尺寸进行设置,保证图纸的一致性和易于存储和打印。
2.线型规范:(1)线型要使用标准的CAD线型,如实线、虚线、点线等,确保线条的清晰可辨。
(2)不同线型要有明确的用途,例如实线表示实体物体,虚线表示辅助线等。
(3)线型的粗细要根据绘图比例和工程要求进行调整,以满足可读性和美观性的要求。
3.标注规范:(1)图纸的标注要准确、清晰,标注内容要与图形相对应,方便读者的理解。
(2)标注的字体和大小要统一,一般使用等宽字体,如宋体、楷体等。
(3)标注要考虑到图形的比例尺和可读性,标注的文字大小要适中,不宜过小或过大。
4.图形规范:(1)图形元素要符合几何要求,如直线要直、曲线要光滑等。
(2)图形的比例要正确,尺寸要精确,尽量避免模糊或重叠的情况。
(3)图形要有明确的层次结构,通过使用不同的图层进行分类和管理。
5.文件命名规范:(1)CAD文件的命名要具有一定的规范性和描述性,能够清楚地表达文件的内容。
(2)文件名一般包括项目名称、文件类型和版本信息,例如:“项目名称_图纸名称_V1”。
(3)文件命名要简明扼要,避免使用过长或繁琐的文件名。
6.图纸版本控制:(1)为了方便管理和维护绘图文件,每个版本的图纸要进行明确的标识和记录。
(2)每次修改图纸内容时,要及时更新图纸的版本号,同时记录修改的内容和日期。
(3)图纸版本的更新和分发要统一管理,确保各个相关人员使用的是最新版本的图纸。
以上是CAD绘图规范的一些基本要求,不同的行业和项目还可能有特定的规范和要求。
遵守规范,能够提高CAD绘图的质量和效率,减少误解和错误,提高工作效率和合作性。
CAD建筑室内设计制图规范和技巧CAD(计算机辅助设计)是现代建筑设计领域最常用的工具之一、使用CAD软件进行建筑室内设计制图可以提高效率、准确性和可视化效果。
在进行CAD建筑室内设计制图时,有一些规范和技巧是需要遵循的。
一、CAD建筑室内设计制图规范:1.统一标准:建筑室内设计团队应该制定统一的CAD标准,包括图层设置、尺寸标注、文字字体大小等。
统一的标准可以提高团队协作的效率和图纸的一致性。
2.统一图层设置:在CAD软件中,将不同元素设置在不同的图层上可以更方便地对其进行修改和管理。
比如,将墙体、家具、装饰物等分别设置在不同的图层上。
另外,图层的命名要尽量简洁明了,方便查找和识别。
3.尺寸标注:建筑室内设计制图中,尺寸标注是非常重要的一步,它直接影响着设计的准确性。
尺寸标注应该明确清晰,比如标注墙体的长度、门窗的宽度等。
另外,尺寸标注的文字大小和字体要与整个图纸保持一致。
4.图纸纲要:在大型建筑项目中,建议使用图纸纲要来管理和组织CAD图纸。
图纸纲要应该包括项目名称、图纸编号、图纸名称、图纸比例等重要信息,方便管理和查找。
5.图纸比例:在CAD建筑室内设计制图中,推荐使用1:50或1:100的比例。
这种比例可以保证设计细节的清晰性,同时又不会导致图纸过大。
二、CAD建筑室内设计制图技巧:1.使用图块功能:将常用的家具、装饰物等元素制作成图块,能够节省绘制时间,并且可以保持设计的一致性。
在需要使用这些元素时,只需将相应的图块插入到图纸中即可。
2.引入参考图:在CAD建筑室内设计制图中,引入参考图是一种常见的技巧。
通过将现有的平面图或图片导入CAD中,可以更方便地进行设计定位和构思。
5.使用打印样式表:在打印图纸之前,建议使用打印样式表来调整图纸的打印效果。
打印样式表能够控制线型、颜色、填充等参数,以确保打印图纸的质量和可读性。
总结起来,CAD建筑室内设计制图规范和技巧对于提高设计效率和准确性非常重要。
CAD建筑制图规范1在建筑设计领域,CAD 建筑制图是至关重要的一环。
它不仅是设计师表达设计理念的工具,更是施工人员理解和实施设计的依据。
为了确保 CAD 建筑制图的准确性、规范性和可读性,一系列的制图规范应运而生。
首先,我们来谈谈图层的设置。
图层就像是一个分类的文件夹,将不同类型的图形元素进行分类管理。
比如,墙体可以放在一个图层,门窗放在另一个图层,这样在需要修改或者查看某一类元素时,就可以通过关闭或锁定其他图层,使操作更加便捷和清晰。
图层的命名要有明确的含义,例如“墙体层”“门窗层”等,以便于识别和管理。
线宽的设置也是不容忽视的一点。
不同类型的线条应该具有不同的线宽,以区分主次和表达不同的含义。
例如,外墙轮廓线可以使用较粗的线宽,而内部的填充线或者标注线则使用较细的线宽。
这样在打印出图时,图纸能够更加清晰地展示建筑的结构和细节。
字体的选择和大小同样重要。
在 CAD 建筑制图中,通常使用宋体或者仿宋体,字体大小要根据图纸的比例和用途来确定。
例如,图纸标题的字体大小一般较大,而标注的字体大小则相对较小。
同时,要注意字体的清晰度和易读性,避免使用过于花哨或者难以辨认的字体。
标注的规范更是关键中的关键。
标注要准确、清晰,包括尺寸标注、文字标注和符号标注等。
尺寸标注要符合实际尺寸,精度要合理,并且要标注在清晰可见的位置。
文字标注要简洁明了,表达准确,避免产生歧义。
符号标注要符合国家标准和行业规范,让施工人员能够一目了然。
接下来是比例的问题。
在绘制 CAD 建筑图时,要根据实际建筑的大小和图纸的用途选择合适的比例。
常见的比例有 1:50、1:100、1:200 等。
比例的选择要保证图纸能够清晰地展示建筑的细节,同时又不会使图纸过大或过小,影响查看和使用。
图形的绘制精度也是需要严格控制的。
线条要连接顺畅,圆弧要光滑,不能出现锯齿或者断裂的情况。
图形的位置和角度要准确无误,特别是对于一些对称的结构,要保证其对称性。
cad制图规范CAD制图规范是指在使用计算机辅助设计软件进行制图时应遵守的标准和要求。
遵守制图规范可以提高绘图效率、保证图纸质量、减少错误。
下面介绍一些常见的CAD制图规范和要求。
1. 图纸设置1.1 最常用的图纸尺寸是A4(210mm×297mm),在图纸边界留出2cm的空白区域。
1.2 图纸比例一般选择1:1,特殊情况下比例可以根据实际需要进行调整。
1.3 图纸应设置标准的标题栏,包括项目名称、图号、版本号、作者、日期等信息。
2. 绘图要求2.1 绘图界限应根据需要合理设置,不应过度拖长图纸。
2.2 绘图时应使用图层,根据不同元素的属性设置不同的图层,如实线、虚线、填充等。
2.3 绘图时应使用标准字体,如宋体、仿宋等,字体大小应根据需要合理调整。
2.4 绘图时要注意元素的对齐和对称,如线条、文字等要在合适位置对齐。
3. 绘图内容3.1 绘图内容应简洁明了,不要过度细节化,只保留必要的信息。
3.2 绘图应符合工程规范和标准,如符合国家标准、行业标准等。
3.3 绘图中的文字应能清晰辨认,字体大小应适中,且与图纸比例协调。
3.4 绘图中的图形应准确无误,要确保各线段和角度精确。
4. 图块和图例4.1 图块是一种可以重复使用的图形元素,可以提高绘图效率。
在制图时应尽量使用图块。
4.2 图例是一种用于解释图纸中符号或图形含义的说明,应清晰明了,符合工程规范要求。
5. 标注和尺寸5.1 绘图时应标注出关键尺寸,如长度、宽度、半径等,以确保图纸上的尺寸是准确可靠的。
5.2 尺寸标注应符合工程规范,标注线不应与几何图形重合,标注文字应清晰易读。
5.3 标注箭头应指向被标注要素,以便于理解图纸中各个元素之间的关系。
以上是关于CAD制图规范的一些基本要求,具体规范可以根据不同行业和工程要求进行调整和补充。
遵守这些规范可以提高CAD制图的质量和效率,减少错误和疏漏,保障设计的准确性和可靠性。
CAD建筑制图规范1在建筑设计领域,CAD(计算机辅助设计)已经成为不可或缺的工具。
而遵循一套科学、规范的 CAD 建筑制图规范,对于确保设计的准确性、高效性以及良好的沟通交流至关重要。
接下来,让我们详细了解一下 CAD 建筑制图规范的相关内容。
一、图纸幅面与格式1、图纸幅面根据建筑制图的需要,通常采用的图纸幅面有 A0、A1、A2、A3、A4 等。
其中,A0 幅面最大,尺寸为 841mm×1189mm,A4 幅面最小,尺寸为 210mm×297mm。
在实际应用中,应根据建筑项目的规模和复杂程度选择合适的幅面。
2、格式要求图纸的格式应包括图框、标题栏、会签栏等。
图框的尺寸和样式应符合国家标准,其四周的边框线宽度也有明确规定。
标题栏应位于图纸的右下角,包含工程名称、项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
会签栏则用于相关专业人员的签字确认。
二、图层管理1、图层设置为了便于对图形元素的分类管理和控制显示,应合理设置图层。
常见的图层包括轴线、墙体、门窗、家具、标注等。
每个图层应赋予清晰明确的名称,并设置相应的颜色、线型和线宽。
2、图层特性颜色的选择应遵循一定的原则,以便区分不同的图形元素。
例如,轴线通常用红色表示,墙体用白色,门窗用蓝色等。
线型包括实线、虚线、点划线等,应根据图形元素的性质进行选择。
线宽则用于区分不同重要程度的线条,如粗线表示主要轮廓,细线表示次要细节。
三、字体与文字标注1、字体选择在 CAD 建筑制图中,应使用标准的字体,如宋体、黑体等。
字体的大小应根据图纸的比例和实际需要进行选择,一般来说,标注文字的高度不应小于 25mm。
2、文字标注文字标注应准确、清晰、简洁,表达出设计意图和相关信息。
标注的内容包括尺寸标注、标高标注、材料标注、施工说明等。
尺寸标注应遵循国家标准的规定,尺寸线、尺寸界线、尺寸数字的画法和标注位置都有严格要求。
标高标注应以米为单位,并精确到小数点后三位。

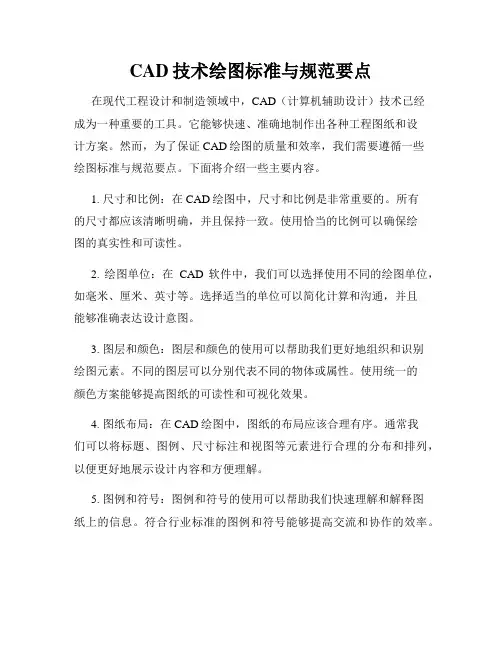

CAD技术绘图标准与规范要点在现代工程设计和制造领域中,CAD(计算机辅助设计)技术已经成为一种重要的工具。
它能够快速、准确地制作出各种工程图纸和设计方案。
然而,为了保证CAD绘图的质量和效率,我们需要遵循一些绘图标准与规范要点。
下面将介绍一些主要内容。
1. 尺寸和比例:在CAD绘图中,尺寸和比例是非常重要的。
所有的尺寸都应该清晰明确,并且保持一致。
使用恰当的比例可以确保绘图的真实性和可读性。
2. 绘图单位:在CAD软件中,我们可以选择使用不同的绘图单位,如毫米、厘米、英寸等。
选择适当的单位可以简化计算和沟通,并且能够准确表达设计意图。
3. 图层和颜色:图层和颜色的使用可以帮助我们更好地组织和识别绘图元素。
不同的图层可以分别代表不同的物体或属性。
使用统一的颜色方案能够提高图纸的可读性和可视化效果。
4. 图纸布局:在CAD绘图中,图纸的布局应该合理有序。
通常我们可以将标题、图例、尺寸标注和视图等元素进行合理的分布和排列,以便更好地展示设计内容和方便理解。
5. 图例和符号:图例和符号的使用可以帮助我们快速理解和解释图纸上的信息。
符合行业标准的图例和符号能够提高交流和协作的效率。
6. 线型和线宽:线型和线宽的选择直接影响到绘图的清晰度和可读性。
不同的线型和线宽可以体现不同的物体特性和细节,例如实线表示物体的外轮廓,虚线表示隐藏部分。
7. 标注和注释:准确的标注和注释是CAD绘图中非常重要的一部分。
尺寸标注、文字标注和注解可以帮助我们确定物体的尺寸、材料和规格要求。
8. 图纸格式:在CAD绘图中,使用统一的图纸格式能够提高文档的一致性和规范性。
符合特定标准的图纸格式通常包括标题、编号、日期和单位等信息。
9. 绘图精度和一致性:CAD绘图要求精确度和一致性。
我们应该保持绘图的准确性,并且在不同的绘图中保持一致的风格和规范。
10. 审查和修改:在完成CAD绘图后,我们需要对图纸进行审查和修改。
仔细检查绘图是否符合要求,并校对尺寸、文字、图层等是否正确。
必看!十年绘图员谈CAD制图规范CAD制图规范(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
(二)、常用制图方式一、常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:201:25 1:30 1:401:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500二、线型粗实线:0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
中实线:0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
细虚线:0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。
细折断线:0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线:1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号,B-01为索引图纸号,B-01为“”表示索引在本图图片:接上四、平、立面索引符号1.m: ø12mm(在A0、A1、A2图纸)2.m: ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。
cad绘图规范CAD绘图规范是指在使用CAD绘图软件进行图纸绘制时应遵循的一系列规范和标准。
这些规范和标准的制定旨在保证绘制出的图纸准确、清晰、易读、易于修改和共享,并且与行业标准一致。
下面是一些常用的CAD绘图规范:1. 尺寸标注规范:- 尺寸标注应使用明确的单位,如毫米或英尺。
- 尺寸标注的位置应清晰易读,不与其他元素重叠。
- 尺寸标注应避免使用过长的小数位数,通常不超过三位。
- 尺寸标注应以箭头指向被标注对象,并与对象保持一定的间距。
2. 图层规范:- 使用正确的图层来绘制不同类型的对象,如线条、文字、文字标注等。
- 图层名应具有清晰的描述,以便于识别和管理。
- 图层应根据不同的对象属性进行分组,如建筑、机械等。
- 图层的颜色和线宽应保持一致,遵循行业标准。
3. 绘图比例:- 绘图比例应根据绘图的大小和绘图纸的尺寸选择合适的比例,以确保绘图的准确性和易读性。
- 比例的选择应与实际尺寸相匹配,如1:50或1:100等。
4. 绘图边框和标题:- 绘图纸应设置合适的边界和标题框。
- 边框应清晰,包含必要的信息,如图纸名称、绘制日期、图号等。
5. 图纸布局:- 图纸的布局应按照逻辑顺序排列,如从左上角到右下角的时钟方向。
- 不同的视图应按照一定的顺序进行排列,如平面图、立面图、剖面图等。
6. 文字和标记规范:- 使用统一的字体和字号绘制文字和标记。
- 文字和标记应清晰易读,不模糊或模糊。
- 字体颜色应与背景颜色形成鲜明对比。
7. 图纸命名规范:- 图纸应有唯一的命名,以便于识别和管理。
- 图纸的命名应简洁明了,包含有关图纸内容的必要信息。
以上是一些常用的CAD绘图规范,不同行业和组织可能会有一些特定的规范和要求。
在进行CAD绘图时,应仔细阅读和遵循相关规范,以确保绘制出高质量的图纸。
cad制图规范标准CAD制图规范标准是为了保证CAD制图的准确性、一致性和可读性而制定的一系列标准和规范。
以下是CAD制图规范标准的一些重要内容和规定:1. 纸张尺寸和布局:根据不同的CAD制图内容和要求,选择合适的纸张尺寸和布局。
通常使用的纸张尺寸有A0、A1、A2等,布局可以是纵向或横向。
2. 图块和标题栏:每个CAD制图都应该有一个图块,用来包含制图的内容。
图块中应包含标题栏,显示制图的名称、图号、比例、日期等信息。
标题栏的位置和格式应统一。
3. 图线类型和粗细:CAD制图中的图线应使用标准的线型和线粗。
常用的线型有实线、虚线、中虚线等,线粗细应根据实际需要选择。
4. 尺寸标注和符号:CAD制图中的尺寸应使用标准的尺寸标注方法和符号。
尺寸线的位置和方向应清晰明确,尺寸符号的大小和间距应适当。
5. 图层和颜色:CAD制图中应设置不同的图层,并为每个图层指定不同的颜色。
使用图层和颜色可以方便地控制和管理制图内容,提高制图的可读性。
6. 命名和编号:CAD制图应按照一定的规则进行命名和编号。
命名应简明清晰,编号应连续有序,便于管理和查找。
7. 比例和单位:CAD制图应使用统一的比例尺和单位。
比例尺表示绘图的放大或缩小比例,单位表示绘图的长度、面积、重量等度量单位。
8. 装订和归档:CAD制图完成后应进行装订和归档,以确保制图的保存和保密。
装订可以使用钉子、线圈等方式,归档应按照一定的分类和编号规则进行。
以上是CAD制图规范标准的一些主要内容和规定。
通过遵守这些标准和规范,可以有效地提高CAD制图的质量和效率,减少错误和混乱,提高团队协作和沟通的效果,促进工程项目的顺利进行。
CAD建筑制图的规范及技巧在建筑设计领域,CAD(计算机辅助设计)建筑制图已经成为不可或缺的工具。
准确、清晰、规范的 CAD 建筑制图不仅能够提高设计效率,还能有效地传达设计意图,减少误解和错误。
接下来,让我们一起深入了解 CAD 建筑制图的规范及技巧。
一、CAD 建筑制图的规范1、图层管理图层的合理设置和管理是 CAD 制图规范的重要基础。
不同的建筑元素,如墙体、门窗、家具等,应分别放置在不同的图层中,并赋予明确的名称和属性。
这样可以方便地控制图形的显示和编辑,提高工作效率,同时也使图形更加清晰易读。
例如,墙体图层可以设置为实线、较粗的线条,门窗图层可以设置为虚线、较细的线条。
在打印或输出图纸时,还可以根据需要选择显示或隐藏某些图层。
2、线型与线宽正确使用线型和线宽能够增强图纸的表现力和可读性。
常见的线型包括实线、虚线、点划线等,每种线型都有其特定的用途。
例如,实线用于表示可见的轮廓线,虚线用于表示不可见的轮廓线,点划线用于表示中心线等。
线宽的设置也很关键,一般来说,墙体、柱子等重要的结构元素应使用较粗的线宽,而门窗、家具等次要元素则使用较细的线宽。
这样可以突出重点,使图纸层次分明。
3、文字标注文字标注是图纸中传达信息的重要手段。
标注的文字应清晰、准确、简洁,字体大小和样式应统一。
一般来说,标注的文字高度不宜过小,以保证清晰可读。
在标注尺寸时,应遵循国家标准和行业规范,尺寸数字应水平放置,字头朝上。
同时,还应注明尺寸的单位和精度。
4、比例与尺寸在绘制 CAD 建筑图时,应根据实际情况选择合适的比例。
常用的比例有 1:50、1:100、1:200 等。
比例的选择应考虑图纸的用途和表达的详细程度。
尺寸标注应准确无误,且与实际尺寸成比例关系。
在标注尺寸时,应注意标注的起点和终点,以及尺寸线的位置和方向。
5、图形布局图纸的布局应合理美观,图框、标题栏、图例等应齐全规范。
图形在图纸中的位置应适中,四周应留有足够的空白,以便于装订和查看。
CAD建筑制图规范在建筑设计领域,CAD(计算机辅助设计)技术的应用已经十分广泛。
为了确保设计图纸的准确性、规范性和可读性,制定一套完善的CAD 建筑制图规范是至关重要的。
一、图纸设置1、图纸幅面应根据建筑项目的规模和复杂程度选择合适的图纸幅面,常见的有A0、A1、A2、A3 和A4 等。
一般来说,大型项目如大型商业综合体、高层办公楼等多采用 A0 或 A1 幅面;中型项目如住宅小区、学校等可采用 A2 幅面;小型项目如独栋住宅、小型商铺等则可选用 A3 或 A4幅面。
2、图框格式图框应包括标题栏、会签栏等内容。
标题栏应包含项目名称、图纸名称、比例、设计单位、制图日期等信息;会签栏则用于相关专业人员的签字确认。
3、比例应根据图纸所表达的内容和清晰程度选择合适的比例,常见的比例有 1:50、1:100、1:200 等。
在同一张图纸中,各视图的比例应保持一致。
二、图层设置1、图层分类根据建筑元素的不同,将图层分为墙体、门窗、楼梯、标注、轴线等。
每个图层应设置不同的颜色、线型和线宽,以便于区分和识别。
2、图层命名图层的命名应简洁明了,能够准确反映图层所包含的内容,如“WALL_240”表示 240 厚的墙体图层。
三、字体与标注1、字体字体应统一规范,一般采用宋体或仿宋体,字高根据图纸比例和清晰程度确定。
标注文字的高度一般为 3mm 至 5mm,说明文字的高度一般为 5mm 至 7mm。
2、标注样式标注样式应包括尺寸标注、文字标注和符号标注等。
尺寸标注应清晰准确,标注线的起止端应采用箭头形式,尺寸数字应位于尺寸线的上方或中部。
文字标注应简洁明了,避免冗长和模糊的表述。
符号标注应符合国家相关标准和规范。
四、线条与图形1、线条类型线条分为实线、虚线、点划线等。
实线用于表示可见轮廓线,虚线用于表示不可见轮廓线,点划线用于表示轴线等。
2、线条宽度不同类型的线条应设置不同的宽度,以突出主次关系。
例如,墙体轮廓线的宽度可设置为 05mm 至 07mm,门窗轮廓线的宽度可设置为03mm 至 05mm。
CAD绘图标准规范CAD(Computer Aided Design)是计算机辅助设计的缩写,是一种借助计算机软件进行建筑设计、工程设计等工作的方法。
在CAD绘图中,标准规范是非常重要的,它可以保证设计的准确性和一致性,提高工作效率,减少错误。
本文将介绍CAD绘图的标准规范,包括图纸尺寸、线型、文字样式、图层设置等内容。
一、图纸尺寸在CAD绘图中,图纸尺寸的设置是非常重要的,它直接影响到绘图的准确性和易读性。
一般来说,图纸尺寸应该根据具体的设计要求来确定,常见的图纸尺寸包括A0、A1、A2、A3、A4等,其中A0尺寸最大,A4尺寸最小。
在绘制CAD图纸时,应根据实际情况选择合适的图纸尺寸,并保证图纸上的内容清晰可见。
二、线型在CAD绘图中,线型的设置也是非常重要的一环。
不同的线型代表着不同的含义,比如实线表示边界,虚线表示隐藏线,点线表示中心线等。
在绘制CAD图纸时,应根据设计要求选择合适的线型,并保持线型的连续性和一致性,以便于他人查看和理解。
三、文字样式文字是CAD图纸中不可或缺的一部分,它包含了设计内容的文字说明、尺寸标注等信息。
在CAD绘图中,文字样式的设置应该与整体风格保持一致,文字大小、字体、颜色等要统一规范。
同时,文字应该清晰易读,避免出现模糊或变形的情况,以免造成误解或错误。
四、图层设置图层在CAD绘图中的作用非常重要,它可以帮助我们将不同的设计内容分开显示,方便管理和编辑。
在CAD绘图中,应该根据设计要求设置不同的图层,比如建筑图层、结构图层、水电图层等,每个图层都应该有明确的命名和颜色标识。
在绘制CAD图纸时,应该根据需要切换不同的图层显示或隐藏,以便于查看和编辑。
总结CAD绘图标准规范是保证CAD设计质量和工作效率的重要保障,只有严格遵守标准规范,才能保证绘制出高质量、准确无误的CAD图纸。
以上介绍的图纸尺寸、线型、文字样式、图层设置等内容,都是CAD绘图中需要特别注意的地方,希望广大设计师和工程师们能够在实践中严格按照标准规范进行操作,提高CAD设计质量,减少错误,提高工作效率。
CAD制图规范及技巧整理在当今的工程和设计领域,CAD(计算机辅助设计)技术已经成为不可或缺的工具。
无论是建筑设计、机械制造还是电子电路设计,CAD 制图都发挥着至关重要的作用。
然而,要想制作出高质量、准确且易于理解的 CAD 图纸,就必须遵循一定的规范和掌握一些实用的技巧。
一、CAD 制图规范1、图层管理合理设置图层是 CAD 制图的基础。
根据不同的元素类型,如轮廓线、中心线、标注线等,将它们分别放置在不同的图层中。
这样可以方便地控制每个图层的显示和隐藏,提高绘图效率,同时也使图纸更加清晰易读。
为每个图层设置合适的颜色、线型和线宽。
例如,轮廓线通常使用粗实线,中心线使用点划线,标注线使用细实线。
2、字体和标注选择统一的字体样式和大小,确保图纸中的文字清晰可读。
一般来说,标注文字的高度为 3 5mm,字体应简洁明了,避免使用过于花哨的字体。
标注的尺寸应准确无误,包括线性尺寸、直径尺寸、半径尺寸等。
标注的位置应清晰合理,不与图形元素重叠,同时要保证标注之间的间距均匀。
3、图形比例根据实际需要选择合适的图形比例,如 1:1、1:2、1:5 等。
在绘制图形时,要按照选定的比例进行缩放,以保证图形的尺寸准确性。
在图纸的标题栏中注明图形的比例,以便他人在查看图纸时能够正确理解图形的大小。
4、图框和标题栏使用标准的图框格式,包括图纸的边框、装订边等。
图框的尺寸应根据图纸的大小和用途进行选择。
标题栏应包含图纸的名称、编号、比例、制图日期、制图人员等信息,这些信息应填写完整、准确。
5、视图布局合理安排视图的布局,包括主视图、俯视图、左视图等。
视图之间应保持对齐和对称,以展现物体的完整形状和结构。
对于复杂的物体,可以使用剖视图、局部放大图等方式来表达其内部结构和细节。
二、CAD 制图技巧1、快捷键的使用熟练掌握 CAD 软件中的快捷键可以大大提高绘图效率。
例如,直线命令“L”、圆命令“C”、复制命令“CO”等。
可以根据自己的习惯自定义一些常用命令的快捷键。
CAD制图规范与标准介绍CAD(计算机辅助设计)软件是现代设计行业中的重要工具,它能够帮助工程师和设计师进行数字化绘图和模型创建。
然而,要想有效地使用CAD软件,了解和遵守制图规范与标准是必不可少的。
本文将介绍一些常见的CAD制图规范与标准,帮助读者更好地进行CAD设计。
1. 尺寸标注与单位设置在CAD设计中,尺寸标注是非常重要的,它能够清晰地传达设计意图。
在进行尺寸标注时,应该遵循统一的规范。
常见的标注方法有基线标注、界线标注和直线标注等。
此外,选择合适的标注单位也很重要,如英制、公制等。
CAD软件通常可以设置单位并自动进行转换,确保图纸上的尺寸正确无误。
2. 绘图比例与图层设置绘图比例是CAD设计中的关键因素之一。
在进行设计时,根据实际情况选择合适的绘图比例,常见的有1:1、1:50和1:100等。
绘图比例的选择应该考虑到图纸的内容和尺寸,确保绘制出的图纸具有合适的比例关系。
此外,合理设置图层也是非常重要的,通过图层的分离可以更好地管理绘图中的不同元素。
3. 坐标系统与基准点在CAD设计中,坐标系统是指坐标的参考起点和方向。
合理设置坐标系统可以大大提高设计效率。
常用的坐标系统有绝对坐标和相对坐标。
绝对坐标将绘图原点设置为绘图区域的某一位置,而相对坐标则是以上一点为参考进行标注。
基准点的设置也是十分重要的,通过合理选择基准点可以轻松地进行对称、对齐等操作。
4. 图纸布置与标准模板图纸布置是指如何合理地安排和组织CAD图纸上的内容。
根据标准模板进行图纸布置可以提高设计效率和规范性。
常见的标准模板有A4、A3和A2等。
合理设置图纸标题、比例尺和单位等信息也是图纸布置的一部分。
通过使用标准模板,可以确保不同图纸的一致性和规范性。
5. 图层和图块的使用图层和图块的使用是CAD设计中的重要技巧。
图层的使用可以将不同的元素分离开来进行管理,如线条、文字和填充等。
合理设置图层可以更好地控制图纸的显示和印刷效果。
CAD制图标准规范一、引言CAD制图是现代工程设计中不可或缺的一项技术,它能大大提高设计效率和质量。
为了确保CAD制图的准确性和一致性,制定制图标准规范是必要的。
本文将介绍CAD制图标准规范的基本原则和具体要求。
二、基本原则1. 一致性:CAD制图标准规范应确保图纸在不同的环境中具有相同的表现形式,以便于不同人员的交流和理解。
2. 可读性:图纸应具备良好的可读性,包括清晰的字体、符号的准确性和标注的清晰度等。
3. 简洁性:图纸应尽量简洁明了,避免冗余的信息和复杂的图形。
三、CAD制图标准规范的要求1. 绘图单位:根据具体需求确定绘图单位,包括英制和公制两种,同时应在图纸上清晰标注单位。
2. 图纸布局:图纸的布局应合理,包括标题栏、比例尺、图框、边框等,确保图纸整体美观且易于操作。
3. 图层管理:合理使用图层,确保图层分明,不同元素分别放置在不同的图层上,并遵循命名规范。
4. 字体和文字:选择适合的字体,并确保文字清晰可辨,统一使用字高和字宽,标注文字应与图形相对应。
5. 尺寸标注:尺寸标注应准确表达设计意图,包括尺寸箭头的位置、标注线的长度等细节要求。
6. 符号和标记:选择合适的符号和标记,确保符号的一致性和准确性,避免难以理解或产生歧义。
7. 图形绘制:图形应准确无误,包括线型、线宽、实体填充等细节,确保图形清晰可辨。
8. 图纸编号和版本控制:每个图纸应有唯一的编号,并按照版本进行管理,确保制图的正确性和追溯性。
9. 文件保存和传递:图纸应以标准格式进行保存和传递,确保图纸的稳定性和兼容性。
四、总结CAD制图标准规范对于保证制图质量和效率非常重要。
准确遵守制图标准规范可以提高图纸的一致性和可读性,方便设计人员之间的交流和理解。
合理的图纸布局、图层管理、字体和文字、尺寸标注、符号和标记、图形绘制等方面的要求都是确保制图准确性和规范性的重要环节。
因此,制图人员应深入了解和掌握CAD制图标准规范,并在实践中不断总结提高,以确保CAD制图的质量和效率。
CAD建筑制图规范CAD建筑制图规范是指在使用计算机辅助设计软件(CAD)进行建筑制图时应遵循的规范和标准。
它不仅包括了绘图的技术要求,还包括了图纸的组织结构、尺寸标注、注释、线型、图块等多个方面的规定。
本文将介绍CAD建筑制图规范的主要内容。
一、图纸尺寸与比例在CAD建筑制图中,图纸尺寸和比例是非常重要的。
通常,我们使用公制单位制定图纸尺寸,如A4、A3、A2、A1、A0等。
根据图纸的大小和内容复杂程度,需要选择合适的尺寸。
同时,比例的选择也需要根据实际情况进行,常用的比例有1:100、1:200、1:500等。
在CAD软件中,通过设置页面布局和比例,可以方便地进行尺寸和比例的控制。
二、线型和线宽在线型和线宽的选择上,建议遵循一定的规范。
常见的线型包括实线、虚线、点线等,可以根据不同的元素和用途进行选择。
线宽的选择也要根据图纸的尺寸和比例进行相应调整,线宽过粗或过细都会影响图纸的可读性。
三、图层设置在CAD软件中,图层的设置对于建筑制图非常重要。
合理的图层设置可以使图纸的组织结构更加清晰,各个元素的管理更加方便。
建议设置不同的图层来管理不同的元素,如墙体、门窗、家具等。
同时,还要注意图层的命名规范,以便于后续的修改和查找。
四、文字标注和注释在CAD建筑制图中,文字标注和注释是不可或缺的部分。
文字标注应该清晰、准确地表达建筑元素的尺寸、材料等信息。
注释可以用于解释建筑设计的意图、特殊要求等。
文字的字体、大小、颜色等要求也可以根据实际需要进行相应调整。
五、图块的使用图块是CAD软件中一种重要的元素,可以用于插入重复出现的建筑元素,提高绘图的效率。
在CAD建筑制图中,建议使用图块来插入常见的建筑构件,如门、窗、家具等,以减少重复绘制的工作量。
同时,图块的名称和属性设置也需要符合规范,以方便后续的修改和管理。
六、图纸布局在绘制CAD建筑图纸时,图纸的布局是需要重点考虑的部分。
图纸的布局应该合理,使各个元素有足够的空间展示,同时保持整体的协调性。
CAD制图规范与标准CAD(Computer-Aided Design,计算机辅助设计)是一种广泛应用于工程设计和制图的技术。
在进行CAD制图时,遵守一定的规范和标准非常重要,这有助于提高制图的质量、减少错误并提高工作效率。
本文将介绍一些常用的CAD制图规范和标准,帮助读者更好地使用CAD软件。
1. 图纸布局在进行CAD制图时,良好的图纸布局可以让信息更清晰,便于阅读和理解。
通常,图纸的标题位置应在图纸的右下角,包括图名、比例、绘图者姓名等信息。
此外,图纸中的主要视图(如平面图、正视图、剖视图等)应在图纸的中央位置,并按照一定的规则排列,便于查找和比较。
2. 图纸尺寸与比例图纸的尺寸和比例是CAD制图的重要方面。
通常,图纸的标准尺寸有A0、A1、A2、A3和A4等。
选取合适的图纸尺寸可以使信息布局更合理,并方便后续的制图工作。
同时,制图时需要选择适当的比例,如1:1、1:2、1:5等,以便绘制出相应大小的图纸。
3. 图层与线型图层和线型的设置是CAD制图中的关键。
通过合理设置图层,可以将不同类型的图元分层显示,方便后续的编辑和管理。
同时,使用合适的线型可以使图纸更具表现力和美观性。
常见的线型有实线、虚线、点线等,可以根据需要进行选择和调整。
4. 尺寸标注与注释尺寸标注和注释在CAD制图中起到重要的作用。
尺寸标注可以清晰地表示图形的大小和位置,帮助读者准确理解绘图意图。
在进行尺寸标注时,应选择合适的标注样式,并遵守一定的标注规则,如箭头方向、字体大小等。
另外,注释的添加可以进一步说明图纸中的特定信息,如材料、工序等,提高图纸的完整性和可读性。
5. 图形符号与图例在CAD制图中,图形符号和图例的正确使用非常重要。
图形符号可以代表特定的元素或功能,如电气符号、水暖符号等,方便读者理解图纸所表示的内容。
图例则是对图纸中使用的符号、颜色、线型等进行解释和说明,使读者能够更快地了解图纸的含义和用途。
6. 文件命名与存储良好的文件命名和存储习惯可以提高CAD制图的整体管理效率。
天才是百分之九十九的勤奋加百分之一的灵感如何使CAD制图规范(新手必看)CAD制图规范(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
(二)、常用制图方式。
一、常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:201:25 1:30 1:401:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500 二、线型1.粗实线:0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2.中实线:0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
3.细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4.细虚线:0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm 10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线:1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号,B-01为索引图纸号,B-01为“ ”表示索引在本图图片:接上四、平、立面索引符号1.m: ø12mm(在A0、A1、A2图纸)2.m: ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。
如何使CAD制图规范(新手必看)CAD制图规范(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
(二)、常用制图方式。
一、常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:201:25 1:30 1:401:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500 二、线型1.粗实线:0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2.中实线:0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
3.细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4.细虚线:0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm 3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm 4号浅兰色0.15-0.18mm 10号红色0.6-1mm 5号深兰色0.3-0.4mm10号特粗线:1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号,B-01为索引图纸号,B-01为“ ”表示索引在本图图片:接上四、平、立面索引符号1.m: ø12mm(在A0、A1、A2图纸)2.m: ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。
五、大样图索引大样引出框大样引出框1.m: ø12mm(在A0、A1、A2图纸)2.m: ø12mm(在A3、A4图纸)3.A:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)六、图标1.图名:字高7mm(在A0、A1、A2图纸)字高5mm(在A3、A4图纸)2.比例及英文图名:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)1. 引出线为箭头或点,引出线为统一体,由标注命令引线制作。
2.文字说明:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)八、标高符号1. 数字:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)2.符号为等腰直角三角形。
3.数字以m计单位,小数点后留三位。
4.零点标高写成±0.000,正数标高不注“+”,负数标高应注“-”。
5.同样位置不同标高标注,如:九、轴线符号1.n: ø10mm,字高4mm (在A0、A1、A2图纸)2.n: ø8mm,字高3.5mm (在A3、A4图纸)十、尺寸符号1.尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用edit(ed)命令。
2.尺寸界线距标注物体2-3mm,第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。
3.半径、直径标注时箭头样式为实心闭合箭头。
4.标注字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.标注文字距尺寸线1-1.5mm制图技巧:一、图层管理.一般制图分层 A.墙体层(WALL)B.家具层(FURNITURE)C.填充层D.窗层(WINDOW)E.布置层F.尺寸层(DIM)G.文字层(TEXT)H.轴线层(DOTE)I.轴线标注层(AXIS)J.分格层制图时分清各层便于调整图纸,节省时间。
二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分,便于在电脑显示时一目了然。
三、图框插入按比例插入图框,首先制作1:1图框,将图框放大,与图比较看是否配合。
如不配合缩放与之配合。
如要作1:30的图框,第一次图框放大40后不合适,再次缩放输入3/4,即可得到1:30的图框。
四、其他1.CAD文件在从其他文件粘贴近来后,容易出现无用图层,可purge(pu),清理无用图层。
2.文字的大小是根据图纸的比例变化的,如A3图纸,比例为1:50,注释文字打印出的尺寸应该是3mm,在文字制作时,文字尺寸大小输入150。
3.一套图中可能会有不同的比例,在按比例插完第一个图框后,遇到不同比例的图,应根据比例的大小缩放。
如有一张图比例为1:50,是正确的,现在要给另一张图插图框,假设这张图要插1:40的图框,那就复制1:50的图框,然后缩放输入4/5即得。
文字的大小亦可采用这种办法。
4.同一个CAD界面下,如果打开多个CAD文件,可按着ctrl键点Tab键转换。
5.在多重复制同一个物体时,可将这一物体作成块,如果修改了此物体,则其他同样物体也随之改变,如不建立块,则需每个都要修改。
6.建立CAD文件时要有选择的将平面图、立面图、详图分为几个文件。
7.0层上是不可以用来画图的,是用来定义块的。
定义块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了。
8.不能在DEFPOINTS层建立图元,此层容易在打印是出现图元消失。
9.我们在绘制中,一般来说,能用编辑命令完成的,就不要用绘图命令完成。
在CAD软件的使用过程中,虽然一直说是画图,但实际上大部分都是在编辑图。
因为编辑图元可以大量减少绘制图元不准确的几率,并且可以在一定程度上提高效率。
10.在使用绘图命令时,一定要设置捕捉,F3切换。
11.在使用绘图和编辑命令时,大部分情况下,都要采用正交模式,F8切换12.图纸大小:A0—1194*840;A1—840*597;A2—597*420;A3—420*297;A4—297*21013.将CAD文件转化成位图文件,第一种是在CAD的菜单中,选择“输出”,再选择bmp的后缀存储。
可以把CAD的屏幕显示内容变成位图文件,但文件分辨率太小。
第二种方法可将CAD文件转化成为较大分辨率的位图文件。
先需要设置一下,菜单中“工具”—“选项”—打印和发布,“添加或配置绘图仪”—“添加绘图仪向导”。
出来一张“添加绘图仪”的菜单,左侧是阶段,右侧是选择内容。
“开始”阶段选择“我的电脑”,“绘图仪型号”阶段选择生产商为“光栅文件格式”,最右侧的表格中基本上每个都可以,bmp或jpeg。
一路选择“下一步”。
在“完成”阶段选择“编辑绘图仪配置”,出现“编辑绘图仪配置”菜单,在这个菜单中自定义一个图纸尺寸。
14.将EXCEL表格倒入CAD可以利用AutoXlsTablev2.53插件或是先将EXCEL 表格复制,到CAD里的下拉编辑菜单的选择性粘贴即可得,到CAD后将表格炸开后即可CAD修改。
15. 打印时,图框外出现"由AUTODESK教育产品制作",要想去掉则先把文件转成DXF格式然后保存四、平、立面索引符号1.m: ø12mm(在A0、A1、A2图纸)2.m: ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。
五、大样图索引大样引出框大样引出框1.m: ø12mm(在A0、A1、A2图纸)2.m: ø12mm(在A3、A4图纸)3.A:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)六、图标1.图名:字高7mm(在A0、A1、A2图纸)字高5mm(在A3、A4图纸)2.比例及英文图名:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)七、文字注释1. 引出线为箭头或点,引出线为统一体,由标注命令引线制作。
2.文字说明:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)八、标高符号1. 数字:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)2.符号为等腰直角三角形。
3.数字以m计单位,小数点后留三位。
4.零点标高写成±0.000,正数标高不注“+”,负数标高应注“-”。
5.同样位置不同标高标注,如:九、轴线符号1.n: ø10mm,字高4mm (在A0、A1、A2图纸)2.n: ø8mm,字高3.5mm (在A3、A4图纸)十、尺寸符号1.尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用edit(ed)命令。
2.尺寸界线距标注物体2-3mm,第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。
3.半径、直径标注时箭头样式为实心闭合箭头。
4.标注字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.标注文字距尺寸线1-1.5mm十一、坡度标注制图技巧:一、图层管理.一般制图分层 A.墙体层(WALL)B.家具层(FURNITURE)C.填充层D.窗层(WINDOW)E.布置层F.尺寸层(DIM)G.文字层(TEXT)H.轴线层(DOTE)I.轴线标注层(AXIS)J.分格层制图时分清各层便于调整图纸,节省时间。
二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分,便于在电脑显示时一目了然。
