HDPE双壁波纹管管道施工与连接方法

HDPE双壁波纹管管道铺设安装工艺及方

法

和存储

材料吊装应符合安全规范，吊装前应检查吊装设备的安全性能，确保吊装安全。材料存放应避免阳光直射、雨淋、污染等，应存放在平整、干燥、通风的场地内，避免与其他材料混淆。

4、管沟开挖

1）管沟开挖

管沟开挖应按照设计要求的宽度和深度进行，开挖时应注意不得损坏管道及其附属设施，底部应平整、无石头、无杂物，以保证管道的稳定性和使用寿命。

2）管沟支护

管沟支护应符合相关规范和设计要求，确保管道的安全性和稳定性。支护材料应符合要求，支护方式应合理，支护后应及时进行回填。

5、管道铺设

1）管道铺设

管道铺设应按照设计要求进行，管道应垂直、水平，连接处应严密，不得漏水。铺设时应避免管道受到损坏，应注意管道的保护。

2）管道连接

管道连接应采用承插式连接，连接处应平整、无杂物、无污染，连接时应注意胶圈的正确安装，确保连接处的密封性。

6、回填及压实

1）回填及压实

回填应按照设计要求进行，回填材料应符合规范要求，回填后应进行压实，以保证管道的稳定性和使用寿命。

2）压实方法

压实方法应符合设计要求，压实机械应符合规范要求，压实应分层进行，每层压实后应进行平整，以保证回填材料的密实度和管道的稳定性。

二、泵站出水管道安装

泵站出水管道采用无缝钢管DN65，焊接连接。

一）技术准备

组织有关技术人员，仔细审阅图纸，做到图纸上有问题提前与设计联系并解决，有关施工标准、验收规范、质检部门及安全部门，档案部门的要求，按技术管理资料、安全管理资料，

质量保证资料及验收评定资料三类资料编制或购买各种专用表格，施工前各种表格应备齐。

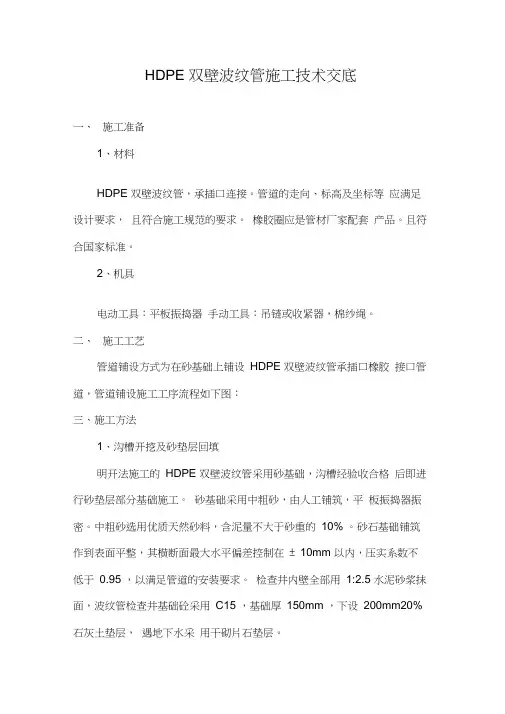

HDPE双壁波纹管施工技术交底

一、施工准备

1、材料

HDPE双壁波纹管，承插口连接。管道的走向、标高及坐标等

应满足设计要求，且符合施工规范的要求。橡胶圈应是管材厂家配套产品。且符合国家标准。

2、机具

电动工具：平板振捣器

手动工具：吊链或收紧器，棉纱绳。

二、施工工艺

管道铺设方式为在砂基础上铺设HDPE双壁波纹管承插口橡胶接口管道，管道铺设施工工序流程如下图：三、施工方法

1、沟槽开挖及砂垫层回填

明开法施工的HDPE双壁波纹管采用砂基础，沟槽经验收合格后即进行砂垫层部分基础施工。砂基础采用中粗砂，由人工铺筑，平板振捣器振密。中粗砂选用优质天然砂料，含泥量不大于砂重的

10%。砂石基础铺筑作到表面平整，其横断面最大水平偏差控制在

±10mm以内，压实系数不低于0.95,以满足管道的安装要求。

检查井内壁全部用1:2.5水泥砂浆抹面，波纹管检查井基础砼采用

C15,基础厚150mm，下设200mm20%石灰土垫层，遇地下水采

用干砌片石垫层。

2、工作坑

由于PE双壁波纹管大头承口处呈喇叭状，每节管承口处需要挖一稍深

的工作坑，以便使管子稳平及检查、修找胶圈就位情况。随安管随挖工作坑，保证工作坑有足够尺寸，使管子大口悬空。承插安装后，用砂填实工作坑。

3、下管

管道安装采用人工安装。槽深不大时由人工抬管入槽，槽深大于

31m或管径大于公称直径DN400mm时，用非金属绳索溜管入槽,

依次平稳地放在砂砾基础管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。混合槽或支撑槽，采用从槽的一端集中下管，在槽底将管材运送到位。砂基础垫层经验收合格后进行下管施工，下管前将管道内外壁清扫干净，并进行外观检查，合格品用于吊放。按设计要求进行排管（布管），排管从下游开始排放，管道承口为进水方向，两管节间搭接300~400mm。调整管材长短时用手锯切割，断面应垂直平整，不应有损坏。

三、高密度聚乙烯双壁波纹管安装与敷设

1管道的进场堆放及运输

1．01管道装卸

（1） HDPE管主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。（2）管道装卸时采用两个支撑吊点，其两支撑吊点位置宜放在管长的四分点一处，以保持管道稳定。

（3）在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时与供应方联系，以便妥善处理。

1．02、管道运输：短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。

3、管道进场检验

3．01 管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续，同时按要求见证取样送检。

3．02 如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应方进行检查，分析原因并作出鉴定以便及时妥善处理。

4、管道存放

4．01 当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。

4．02 管道堆放时，管道两侧用木楔或木板挡住。堆放时注意底层管道的承重能力，变形不得大于5%。

4．03 HDPE管最高使用温度为45℃，夏季高温季节，应避免日光曝

晒，并保持管间的空气流通，以防温度升高。

4．05 管道存放过程中，应严格做好防火措施，严禁在管道附近有长期明火。

5、管道基础不良地段基础处理及垫层施工

5．01管道施工前应先按设计要求进行软基处理，如管道地基土为淤泥则要求换土处理，地基土承载力应不低于100KPa。

5．02管道基础软基处理采用打搅拌桩、抛填块石和换填碎石砂基础。抛填块石基础处理施工。

HDPE双壁波纹管施工与连接方法

HDPE双壁波纹管是由高密度聚乙烯（HDPE）制成的管材，具有优异

的耐化学腐蚀性能、电绝缘性能和耐磨损性能等特点。它广泛应用于排水、污水处理、输油、供水等领域。在HDPE双壁波纹管的施工与连接方面，

有以下几种常用的方法：

一、开挖与安装

1.开挖：根据设计要求和实际情况，开挖管沟，保持边坡的稳定，管

沟底部要平整，以确保管道的安装质量。

2.敷设：将HDPE双壁波纹管放入管沟中，要注意管道的方向和坡度。对于水平敷设，管道两端应有足够的伸缩空间。对于倾斜敷设，要确保管

道在整个安装过程中保持坡度。

3.固定：在管道的两侧设置符合规范要求的支撑物，以确保管道的稳

定性。

二、连接方法

1.热熔连接：HDPE双壁波纹管的热熔连接是最常用的连接方法。具

体操作步骤如下：

a.在连接的两端分别使用HDPE电热熔机进行加热，使管道末端熔融。

b.加热后立即将两个管道连接在一起，并进行调整，使其对齐。

c.固定连接处，保持约定的连接时间，使连接处得以固化。

2.管件连接：在需要变化方向或连接其他管道时，可以使用管件连接。常用的管件连接有弯头、三通、四通等。管件连接通常有以下方法：

a.热熔连接：使用HDPE电热熔机将管件和管道进行热熔连接。

b.电焊接：将管件和管道末端进行电焊接，将其固定在一起。

3.法兰连接：当需要连接其他类型的管道时，可以使用法兰连接。具

体操作步骤如下：

a.在管道末端加工法兰口，使其与法兰连接。

b.使用螺栓将法兰连接起来，并通过垫片提供密封效果。

三、施工注意事项

1.管道敷设：在敷设过程中要保持管道的坡度，以确保流体在管道中

HDPE双壁波纹管施工与连接方法HDPE双壁波纹管具有优异的耐化学腐蚀性能、高强度、耐磨损以

及易于施工连接的特点，广泛应用于城市排水、道路排水、农田水利

和建筑物施工等领域。本文将重点介绍HDPE双壁波纹管的施工方法

和连接技术，以帮助读者更好地理解和应用该管道。

一、 HDPE双壁波纹管施工方法

1.材料准备

在开始施工之前，需要准备以下材料：HDPE双壁波纹管、承插件、弯头、快速连接器、沟槽支架、水平仪等。确保材料的质量符合相关

标准，并检查是否有损坏或污染。

2.沟槽开挖

根据设计要求和施工图纸，合理进行沟槽的开挖。确保沟槽的尺寸、坡度和深度符合规范要求，并清除沟槽底部的杂物和尖锐物品。

3.管道敷设

将预制的HDPE双壁波纹管依次放置在沟槽中，尽量避免弯曲、变

形或扭转。管道的连接处应按照设计要求进行排布，确保连接方式正确、牢固。

4.承插件的安装

在需要连接的管道端部，先在管道上涂抹适量的硅脂，然后将承插

件插入管道内，并用力推入，直至稳定为止。检查连接是否牢固，必

要时采用橡胶锤轻击管道，以确保承插件完全插入。

5.管道支架安装

在管道敷设完成后，根据需要安装沟槽支架。支架的数量和间距应

符合规范要求，以确保管道的稳定性和安全性。

二、 HDPE双壁波纹管的连接方法

1.热熔连接

热熔连接是最常用的连接方法之一。首先，根据需要将管道切割成

所需长度，并在切口处使用计算机控制的热熔刀进行切割。然后，使

用热熔连接机将切口处加热至一定温度，使其软化。最后，将软化的

管道进行快速连接，保持连接处的稳定性，待冷却后，连接达到最佳

HDPE双壁波纹管施工方案

1. 简介

HDPE双壁波纹管是一种高密度聚乙烯制成的管道产品，具有高强度、耐腐蚀性好等优点，广泛用于市政工程、给排水、电信、燃气等领域的管道施工。本文将介绍HDPE双壁波纹管的施工方案，包括预处理工作、管材安装、接口处理和验收等内容。

2. 预处理工作

在施工前，需要进行一系列的预处理工作，以确保施工质量和安全。预处理工作包括以下几个步骤：

2.1 地面准备

在施工区域内清除杂物、石块和其他障碍物，确保地面平整。如有必要，进行挖掘和填土工作，确保管道埋设深度符合设计要求。

2.2 物料检查

检查HDPE双壁波纹管的质量和规格，包括管道的直径、壁厚和长度等，确保满足设计要求。对于每批次的管道，应进行必要的检验，并记录相关数据。

2.3 工具准备

准备必要的施工工具和设备，包括挖掘机、砂浆搅拌机、管道切割器、热熔机、焊接机等。

3. 管材安装

HDPE双壁波纹管的安装需要按照一定的流程和要求进行，以确保施工质量。

3.1 挖槽开沟

根据设计要求和现场情况，进行挖槽开沟工作。挖槽的宽度和深度应符合设计要求，确保管道的安装空间和埋设深度。

3.2 管材切割

根据现场实际情况和设计要求，使用管道切割器对管材进行切割。切割后的管材应平整，并确保切割面光滑。

3.3 管道对接

将切割好的管材进行对接，进行干接或热熔接头等方式连接，确保连接处平整、密封可靠。热熔接头需要使用热熔机进行加热，并按照规定的热熔时间和压力进行操作。

3.4 安装支架

根据设计要求，在管道安装过程中，使用适当的支架进行支撑和固定，以确保管道的稳定性和安全性。

HDPE双壁波纹管施工与连接方法

根据广东德勋管道工程师的多年经验，下面来谈谈HD PE双壁波纹管的的施工与连接方法：

一、管材使用安装前，应仔细检查在装卸运输过程中有无损伤，

如发现破损裂口、变形等缺陷管材，应及时剔除。

二、检查井与管道连接宜采用柔性填料密封的柔性接头，具体构

造按设计要求进行。

三、开挖沟槽、做基础应注意：

1、沟槽槽底宽宜按管材外径加0.6m采用。

2、沟槽开挖时应做好排水措施，防止槽底受水浸泡。

3、管道基础必须采用砂砾垫层，对一般土质地基的，厚度为

0.1m；对软土地基，厚度不小于0.2m，具体做法按设计要求。

4、基础应夯实，表面要平整。管道基础的接口部位应预留凹槽

以便接口操作。凹槽长度宜为0.4-0.6m，深度宜为0.05m-0.1m，宽度宜为管材外径的1.1倍。

四、下管

槽深不大时，可由人工抬管入槽，槽深大于3m时，可用非金属绳溜管入槽。严禁用金属绳索勾住两端管口或管材自槽边翻滚入槽内。

五、接口作业

橡胶安装位置应在插口第二与第三波纹之间槽内，安装密封圈的数量视设计要求而定，当采用两只密封圈时建议两密封圈之间隔一个波

纹。接口前应先将承口插口内外表面清理干净，在插口套入密封圈，并在承口内工作面和橡胶圈表面涂上润滑剂（一般用肥皂水即可），插入方向为水流方向，对准承口中心线用人力或设置木档板用橇棍将被安装的管材徐徐插入承口内直至底部。接口完成后，随即用相同土质把预留凹槽入填筑密实。承插口管安装应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装。管道应直线敷设，相邻两节管道轴线的允许转角一般不得大于2度。为防止接口合拢时已排设的管道轴线位置移动，须采用稳管措施。可采用编织袋内灌满砂，封口后压在已排设管道的顶部，其数量视管径大小而定。管道接口后，应复核管底深度和轴线，使其符合要求，如出现位移、悬浮、拔口现象，应返工处理。

HDPE 双壁波纹管管道施工与连接方法

1、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行到下管顶覆土

厚度不小于700mm.

2、聚乙烯双壁波纹管管道工程可同槽施工，可按一般管道同槽敷设设计、施工的有关规定

进行。

3、当管道穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁

等材料制作的保护管套，套管内径应大于波纹管外径300mm 以上，管道与套管之间的端部处空间用填料填塞。

4、沟槽槽底净宽度，宜按管外径加600mm 确定，以便于人工在槽底作业为宜。

5、雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦

发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。

6、管道基础设计，采用垫层基础。对一般的土质地段，基底只需铺一层砂垫层，其厚度为

100mm；对软土地基，槽底有处在地下水位以下时，宜铺垫一层砂砾或碎石，其厚度不小于150mm，碎石粒径为5mm-40mm，上面再铺砂垫层（中、粗砂），厚度不小于50mm,垫层总厚度

不小于200mm。

7、管道安装一般均可采用人工安装。安装时，由人工抬管道两端传给槽底施工人员。明开

槽，槽深大于3m 或管径大于400mm 的管道，可用非金属绳索溜管，是管道平稳的放在沟槽管

位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支撑的影响，宜采用从槽的一端集中下管，在槽底将管道运至安装位置进行安装。

8、承插口管安装应将管口顺水流方向，承口逆水流方向，由下游想上游依次安装。

HDPE双壁波纹管施工与连接方法

双壁波纹管以高密度聚乙烯为原料的一种新型轻质管材，具有重量轻、耐高压、韧性好、施工快寿命长等特点，其优良的管壁结构设计，与其他结构的管材相比，成本大大降低。并且由于连接便当、可靠，在国内外得到广泛应用。大量替代混凝土管和铸铁管。

外观：黑色。执行GB/T 19472.1－2004《埋地用聚乙烯（PE）结构壁管道系统第一部分：聚乙烯双壁波纹管管材》。弹性密封符合HG/T 3091-2000的要求。

根据南京蓝领新材料技术员的多年经验，下面来谈谈HD PE双壁波纹管的的施工与连接方法：

一、管材使用安装前，应仔细检查在装卸运输过程中有无损伤，如发现破损裂口、变形等缺陷管材，应及时剔除。

二、检查井与管道连接宜采用柔性填料密封的柔性接头，详尽构造按设计要求进行。

三、开挖沟槽、做基础应注意：

1、沟槽槽底宽宜按管材外径加0.6m采用。

2、沟槽开挖时应做好排水措施，防止槽底受水浸泡。

3、管道基础必须采用砂砾垫层，对大凡土质地基的，厚度为0.1m；对软土地基，厚度不小于0.2m，详尽做法按设计要求。

4、基础应夯实，表面要平展。管道基础的接口部位应预留凹槽以便接口操作。凹槽长度宜为0.4-0.6m，深度宜为0.05m-0.1m，宽度宜为管材外径的1.1倍。

四、下管

槽深不大时，可由人工抬管入槽，槽深大于3m时，可用非金属绳溜管入槽。严禁用金属绳索勾住两端管口或管材自槽边翻滚入槽内。

五、接口作业

橡胶安装位置应在插口第二与第三波纹之间槽内，安装密封圈的数量视设计要求而定，当采用两只密封圈时建议两密封圈之间隔一个波纹。接口前应先将承口插口内外表面算帐明净，在插口套入密封圈，并在承口内工作面和橡胶圈表面涂上润滑剂（大凡用肥皂水即可），插入方向为水流方向，对准承口中心线用人力或设置木档板用橇棍将被安装的管材徐徐插入承口内直至底部。接口完成后，随即用相同土质把预留凹槽入填筑密实。

HDPE双壁波纹管专项施工方案

一、项目背景和目的

二、施工准备

1.确定施工计划和施工图纸，明确工程范围和要求。

2.确定施工人员和材料供应商，做好施工队伍和材料采购准备。

3.进行现场勘测，了解地形地貌和施工条件，为施工做好准备。

三、施工工艺

1.开挖：根据施工图纸要求，在施工区域进行开挖，并清理和处理现

场垃圾。

2.敷设：根据施工图纸要求，进行HDPE双壁波纹管的敷设。先敷设

主管道，再连接分支管道，确保管道的连续性和顺畅性。

3.连接：采用热熔连接的方法进行管道连接，确保连接处的密封性和

牢固性。

4.固定：对已连接好的管道进行固定，可使用托架、支架等固定设备，确保管道的稳定性。

5.张拉：对沟槽中的管道进行张拉，确保管道的水平度和线形。

6.填埋：对敷设完成的管道进行填埋，采用土方填筑、夯实等方法，

确保管道的安全和稳定。

7.测试：对敷设好的管道进行测试，包括压力测试、泄漏测试等，确

保管道的质量和完整性。

8.环保：施工过程中要注意环境保护，合理处理施工废弃物，确保施

工区域的清洁和整洁。

四、施工注意事项

1.施工现场要做好安全防护工作，保证施工人员的人身安全。

2.施工过程中要加强沟通和协作，确保施工进度和工程质量。

3.施工人员要具备相关证书和技术资格，能够熟练操作施工设备和工具。

4.施工中要注意管道的水平度和线形，确保管道的通畅性和排水效果。

5.施工现场要做好环境保护工作，合理处理施工废弃物，减少污染。

6.施工结束后要进行验收和整理，确保施工质量和施工区域的整洁。

五、材料供应和设备清单

1.HDPE双壁波纹管、管件等。

HDPE双壁波纹管施工与检查井连接方法HDPE双壁波纹管是一种结构坚固、耐腐蚀、弹性好、安装方便的管材，广泛应用于市政、农田水利、电力、通信等工程领域。而检查井则是

管道系统中用于检查、维修、清理管道的设施。下面将介绍HDPE双壁波

纹管施工与检查井连接的方法。

在进行HDPE双壁波纹管与检查井连接前，需要准备以下工具和材料：

1.安装所需的HDPE双壁波纹管、法兰、法兰垫片等配件；

2.检查井引入口位置已经开挖好。

施工步骤如下：

1.检查井位置：根据设计要求，确定在哪个位置引入HDPE双壁波纹管。然后在该位置进行挖坑，确保足够的空间进行接头和管道的安装。

2.挖槽：沿着引入位置挖掘一条适宜尺寸的通道，使其与检查井底部

连接，确保挖槽的宽度、深度符合设计要求。

3.安装法兰：在HDPE双壁波纹管上安装法兰，法兰的安装位置应与

设计要求相符。确保法兰的质量符合要求，保证连接的安全可靠。

4.连接法兰：将安装好法兰的双壁波纹管放于挖槽中，与检查井底部

的法兰连接。注意要留足够的余量，以便进行管道的调整和微调。

5.平整管道：将连接好的管道与检查井中的法兰进行对齐，保持管道

的平直。使用水平仪等工具检查管道的水平度和垂直度，确保其符合设计

要求。

6.固定管道：使用托架等固定器具将管道固定在挖槽中。确保管道的

稳固不动，防止因外力或水流导致管道移动。

7.管道测试：完成上述步骤后，进行管道测试。使用水泵将一定压力

的水注入管道，观察是否有渗漏现象。如果检查井连接处出现渗漏，需及

时进行调整和修复，以确保连接的质量。

8.封闭挖槽：经过管道测试确认没有问题后，将挖槽进行填充和封闭。确保填充材料足够紧实，能够承受一定的外力和压力。

hdpe双壁波纹管的施工流程

HDPE双壁波纹管是一种广泛应用于市政工程和建筑工地中的管线材料，其施工流程需要一定的技术和操作步骤。

首先，在进行HDPE双壁波纹管的施工之前，需要做好相关的准备工作。这包括确定施工线路、测量和标注管道的位置、清理施工区域以及准备所需的施工材料和工具等。

其次，根据设计要求和布置图纸，确定好管线的走向和连接方式。在施工过程中，需要遵循相关的安全规范和技术标准，确保工程质量和施工安全。

然后，进行管道的开挖工作。根据设计要求，先确定好管道的沟槽位置和深度，然后使用挖掘机等工具进行开挖，确保沟槽的宽度和深度符合要求。

在沟槽开挖完成后，需要进行底基处理。首先，清理沟槽底部的杂物和石块，然后进行相应的垫层处理，以提供稳固的基础支撑。

接下来，安装管道。首先，将HDPE双壁波纹管按照设计要求进行截断和修整，并进行清洗和检查，确保管道的质量。然后，按照管道连接方式进行对接和固定，使用专用的管夹进行连接，确保连接处的密封性和稳固性。

在管道安装完成后，进行压力测试和漏水检测。使用专用的测试设备对管道进行水压试验，检查是否有渗漏现象，并记录相关数据。如果有漏水或其他问题，需要及时进行修复和调整。

最后，进行管道的覆土和回填。根据设计要求，将沟槽填埋至规定的高度，并进行压实处理，确保管道的稳固性和安全性。

总结：HDPE双壁波纹管的施工流程包括准备工作、沟槽开挖、底基处理、管道安装、压力测试和漏水检测以及覆土和回填。通过按照规范要求进行操作，可以保证施工质量和工程安全。

HDPE高密度聚乙烯双壁波纹管安装施工方案HDPE高密度聚乙烯双壁波纹管是一种用于排水、输水、排污等工程

中的常用管材。其优点在于具有良好的机械性能、耐化学腐蚀性能和耐高

温性能，同时具有较高的耐磨性和不易结垢的特点。在施工安装过程中，

为了确保管道系统的质量和长期稳定运行，需要按照严格的操作规范进行

布置和安装。以下是HDPE高密度聚乙烯双壁波纹管的安装施工方案，详

细介绍了施工前的准备工作、施工过程和质量验收流程。

1.施工前的准备工作

1.1安全措施：施工前需制定详细的安全操作规程，确保施工人员遵

守安全操作规范。施工过程中应穿戴好安全防护用具，注意安全警示标志，防止发生事故。

1.2施工图纸查看：施工前需仔细查看设计图纸和工程说明，了解管

道布置和连接要求，确保施工按照设计要求进行。

1.3材料准备：准备好所需的HDPE双壁波纹管、连接件、管道支架

等材料，并对材料进行检查，确保质量合格。

1.4工具准备：准备好所需的施工工具和设备，如切割机、焊接机、

水平仪等，确保施工顺利进行。

2.施工过程

2.1管道布置：根据设计要求调整管道的布置位置，保证管道的走向

及坡度符合要求。在布置过程中，需注意避让地下管线和其他障碍物，确

保管道的通畅和连接。

2.2切割管道：根据实际需要，使用切割机对HDPE双壁波纹管进行

切割，确保切口平整，切割的管道长度符合设计要求。

2.3焊接连接：使用焊接机对切割好的管道进行热熔焊接连接，焊接

时应注意保持管道两端的平行度和垂直度，确保焊接质量良好。

2.4安装支架：在管道布置完毕后，根据需要安装支架和固定件，确

hdpe双壁波纹管施工方案

HDPE双壁波纹管施工方案

1. 引言

HDPE双壁波纹管是一种高密度聚乙烯（HDPE）材料制成的管道，具有优异的耐压、

耐腐蚀、抗冲击和耐磨损等特性。该管道广泛应用于城市排水、给水工程、雨水收集

系统等领域。本文将介绍HDPE双壁波纹管的施工方案，包括施工前准备、施工步骤

和质量控制措施。

2. 施工前准备

在进行HDPE双壁波纹管的施工前，需要进行一系列的准备工作，包括以下几个方面：

2.1 设计方案

在施工前，需要根据工程的实际情况制定详细的设计方案，包括管道的布置、管径和

施工方法等。设计方案应满足工程的要求，并符合相关的规范和标准。

2.2 材料采购

根据设计方案，采购合适规格的HDPE双壁波纹管，确保材料的质量达到标准要求。

同时，需要采购适配的管件、密封胶圈、施工工具等。

2.3 施工人员培训

施工人员应接受相关的培训，了解HDPE双壁波纹管的特性和施工要求。培训内容包

括施工方法、管道连接、质量控制等。

3. 施工步骤

HDPE双壁波纹管的施工通常包括以下几个步骤：

3.1 管道布置

根据设计方案，将HDPE双壁波纹管按照管道布置图进行敷设。在敷设过程中，需要考虑管道的坡度和弯曲半径，保证管道的平稳通畅。

3.2 管道连接

HDPE双壁波纹管的连接通常采用热熔连接法。首先，用尺子测量管道的长度，然后在管道上划线，确定连接部位。接下来，使用热熔焊机进行热熔连接，将两段管道通过热熔焊机的热板进行加热，使其熔融。待熔融状态时，迅速将两段管道对接，并加压使其连接牢固。连接后，确保连接处的平整光滑，无明显的裂缝或异物。

HDPE双壁波纹管施工工法

HDPE双壁波纹管是一种具有较高耐化学品、耐腐蚀、耐磨损性能的新型管材，其主要由高密度聚乙烯（HDPE）制成。在现代工程中，HDPE双壁波纹管广泛应

用于城市排水、污水、燃气和电缆等领域。本文将介绍HDPE双壁波纹管施工的

工法。

一、材料和设备

1. 材料

•HDPE双壁波纹管

•基础材料

•底垫材料

•过渡管材

•特殊部件

2. 设备

•挖掘机

•手推平板

•铁锨

•电动锤

•水平仪

•卷管设备

•焊接设备

二、施工前的准备工作

1. 设计施工方案

施工前需要根据工程设计要求，具体制定施工方案。在施工方案中要列出材料、设备数量、施工步骤等内容，方便施工人员理解和操作。

2. 土方准备

施工前需要清理承载土体表面并开挖整理沟槽。土方开挖宽度应根据管径略大

于0.5~0.7m。基础下部深度应略大于管径的1/2。

3. 设备准备

挖掘机、手推板、铁锨、电动锤、水平仪、卷管设备、焊接设备应按要求检查

保养，并准备足够数量的劳动保护用品。

三、HDPE双壁波纹管施工步骤

1. 基础处理

处理基础表面，确保表面平整，然后放入底垫材料。基础底垫材料一般选用细沙、砂土石灰等耐腐蚀性较好的材料进行垫平。

2. 管道铺设

将HDPE双壁波纹管按方向一次性预制好尺寸，然后铺设于基础底垫材料上。管道之间必须保持一定的间隙，且要保证铺设准确且平整。

3. 过渡管的处理

当管道不够长时，需要采用过渡管进行接口处理。过渡管的连接首先将过渡管连接当前水平管的漏斗上。过渡管应与管道相连接后方可继续焊接。

4. 管道连接

管道连接一般采用热熔连接，热熔连接时应先用电热板进行加热，加热时间一般为15秒左右，当加热板面为亮灰色时则管道焊接即可完成。

HDPE双壁波纹管施工方案

一、施工前准备

1.施工前要对工程现场进行勘测，并根据勘测结果进行设计和方案制定。

2.要准备好所需的施工设备和工具，包括挖掘机、起重机、焊接机等。

3.管道材料要进行验收，确保材料符合施工要求。

二、施工工序

1.开挖沟槽：根据设计要求进行沟槽开挖，确保沟槽的宽度和深度符

合施工要求。

2.铺设底垫层：在沟槽底部先铺设一层砂石垫层，保证管道的稳定性

和排水性能。

3.安装法兰：根据设计要求，在管道的两端安装法兰，用于连接其他

管道或设备。

4.进行管道连接：将管道逐段铺设在沟槽内，通过焊接将各段管道连

接起来，确保连接牢固。

5.进行管道保护层施工：在管道周围填充稳定性好的填土，并进行夯实，以保护管道不受外力损坏。

6.进行土方回填：在管道保护层完成后，进行沟槽的土方回填，确保

沟槽恢复原貌。

三、施工注意事项

1.施工过程中要注意施工环境的清洁和安全，防止垃圾和杂物进入沟

槽内。

2.在开挖沟槽时要避免损坏其他地下设施，如电缆、水管等。

3.在进行管道连接时要注意管道的对齐和角度的控制，确保连接牢固。

4.在进行填土和夯实时要做好分层夯实，以避免管道变形和沉降。

5.在施工过程中遇到问题要及时解决，不能出现问题后再进行修补。

四、施工质量控制

1.进行管道连接时要进行焊缝检测，确保焊缝质量符合要求。

2.沟槽底垫层和管道保护层要进行压实度检测，以确保填充土的密实性。

3.完成管道施工后要进行通水或通气试验，检测管道的泄漏情况。

4.管道施工完成后要进行验收，确保施工质量符合设计要求。

以上是HDPE双壁波纹管施工方案的基本内容，通过合理的施工流程
