HDPE双壁波纹管施工技术交底一、施工准备1、材料HDPE双壁波纹管，承插口连接■管道的走向、标高及坐标等应满足设计要求，且符合施工规范的要求。

橡胶圈应是管材厂家配套产品。

且符合国家标准。

2、机具电动工具：平板振捣器手动工具：吊链或收紧器,棉纱绳.二、施工工艺管道铺设方式为在砂基础上铺设HDPE双壁波纹管承插口橡胶接口管道，管道铺设施工工序流程如下图：三、施工方法1、沟槽开挖及砂垫层回填明开法施工的HDPE双壁波纹管采用砂基础,沟槽经验收合格后即进行砂垫层部分基础施工。

砂基础采用中粗砂，由人工铺筑，平板振捣器振密。

中粗砂选用优质天然砂料，含泥量不大于砂重的10％.砂石基础铺筑作到表面平整，其横断面最大水平偏差控制在±10mm以内，压实系数不低于0。

95，以满足管道的安装要求.检查井内壁全部用1：2。

5水泥砂浆抹面，波纹管检查井基础砼采用C15,基础厚150mm，下设200mm20%石灰土垫层，遇地下水采用干砌片石垫层。

2、工作坑由于PE双壁波纹管大头承口处呈喇叭状,每节管承口处需要挖一稍深的工作坑，以便使管子稳平及检查、修找胶圈就位情况。

随安管随挖工作坑，保证工作坑有足够尺寸,使管子大口悬空。

承插安装后,用砂填实工作坑.3、下管管道安装采用人工安装.槽深不大时由人工抬管入槽,槽深大于3m或管径大于公称直径DN400mm时，用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。

严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中.混合槽或支撑槽,采用从槽的一端集中下管,在槽底将管材运送到位。

砂基础垫层经验收合格后进行下管施工，下管前将管道内外壁清扫干净,并进行外观检查，合格品用于吊放。

按设计要求进行排管（布管）,排管从下游开始排放，管道承口为进水方向,两管节间搭接300〜400mm。

调整管材长短时用手锯切割，断面应垂直平整，不应有损坏。

4、管道安装:（1）、安装前管床处理管床必须处理得连续平整,不得有大颗粒圆石（直径大于38mm）或尖角形石块（大于25mm）,防止应力集中损伤管道。

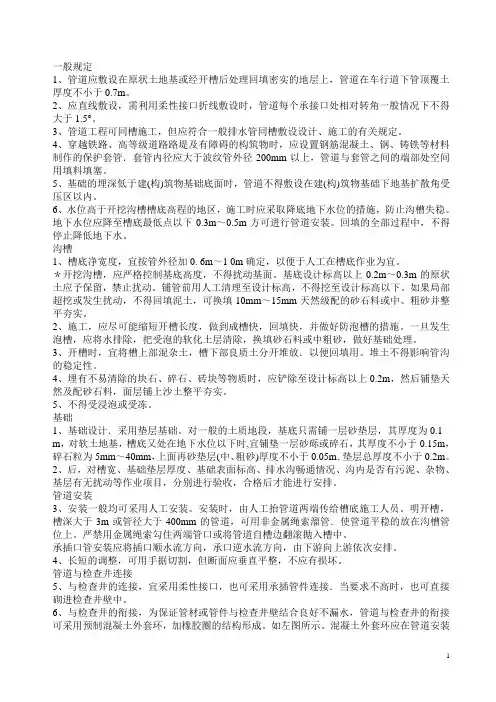

一般规定1、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行道下管顶覆土厚度不小于0.7m。

2、应直线敷设，需利用柔性接口折线敷设时，管道每个承接口处相对转角一般情况下不得大于1.5°。

3、管道工程可同槽施工，但应符合一般排水管同槽敷设设计、施工的有关规定。

4、穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁等材料制作的保护套管．套管内径应大于波纹管外径200mm以上，管道与套管之间的端部处空间用填料填塞。

5、基础的埋深低于建(构)筑物基础底面时，管道不得敷设在建(构)筑物基础下地基扩散角受压区以内。

6、水位高于开挖沟槽槽底高程的地区，施工时应采取降底地下水位的措施，防止沟槽失稳。

地下水位应降至槽底最低点以下0.3m～0.5m方可进行管道安装。

回填的全部过程中，不得停止降低地下水。

沟槽1、槽底净宽度，宜按管外径加0. 6m～1 0m确定，以便于人工在槽底作业为宜。

＊开挖沟槽，应严格控制基底高度，不得扰动基面。

基底设计标高以上0.2m～0.3m的原状土应予保留，禁止扰动。

铺管前用人工清理至设计标高，不得挖至设计标高以下。

如果局部超挖或发生扰动，不得回填泥土，可换填10mm～15mm天然级配的砂石料或中、粗砂并整平夯实。

2、施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。

一旦发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。

3、开槽时，宜将槽上部混杂土，槽下部良质土分开堆放．以便回填用。

堆土不得影响管沟的稳定性。

4、埋有不易清除的块石、碎石、砖块等物质时，应铲除至设计标高以上0.2m，然后铺垫天然及配砂石料，面层铺上沙土整平夯实。

5、不得受浸泡或受冻。

基础1、基础设计．采用垫层基础。

对一般的土质地段，基底只需铺一层砂垫层，其厚度为0.1m，对软土地基，槽底又处在地下水位以下时,宜铺垫一层砂砾或碎石，其厚度不小于0.15m，碎石粒为5mm～40mm，上面再砂垫层(中、粗砂)厚度不小于0.05m．垫层总厚度不小于0.2m。

完整版HDPE双壁波纹管施工方案一、材料要求1.1 管材、橡胶圈等材料应符合设计要求，并具有产品合格证和性能说明书，规格和生产日期应明确。

本工程采用HDPE双壁波纹管材，管径为DN 600m，环刚度等级为S1>4 KN/rf。

1.2 接口密封橡胶圈采用氯丁橡胶制成，邵氏硬度为45-55 MPa，由管道生产厂按规格配套供应。

2、管材质量2.1 管材外观应一致，内壁光滑，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。

2.2 管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现，管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。

2.3 管材耐压强度及刚度应满足设计要求。

2.4 管道接口用橡胶圈性能、尺寸应符合设计要求，橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损和接缝现象。

3、装卸、运输和堆放3.1 管材、管件在装卸、运输和堆放时应避免撞击，严禁抛摔。

3.2 管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固。

3.3 短距离搬运，不得在坚硬不平地面和碎石面层上拖动或滚动。

3.4 管材堆放场地应地面平整，堆放高度不得超过2 m，直管部分应有木垫块，垫块宽度应不小于200 mm，间距不大于1500 mm；堆放时管材承口与插口应间隔整齐排列，并应捆扎稳妥。

3.5 管材堆放中应避免日光曝晒，并保持管间通风。

3.6 橡胶圈应储存在通风良好的库房内，堆放整齐不得受到扭曲损伤。

二、HDPE双壁波纹管施工原则HDPE双壁波纹管管道在管底标高和管基质量检查合格后，所用管材、管道配件及其材料经抽样检查合格后，按照以下原则进行实施：1.管道基础、开挖、回填、管道与检查井的接驳等均按照《给水排水管道施工及验收规范》进行施工。

三、施工工艺1.导线点、水准点加密控制及定位测量放线施工。

2.沟槽开挖及基础处理。

3.管道基础施工。

4.管道安装。

5.井室砌筑。

6.闭水（水压）试验。

7.沟槽回填。

四、管道工程竣工验收竣工验收按照《给水排水工程竣工验收规范》进行。

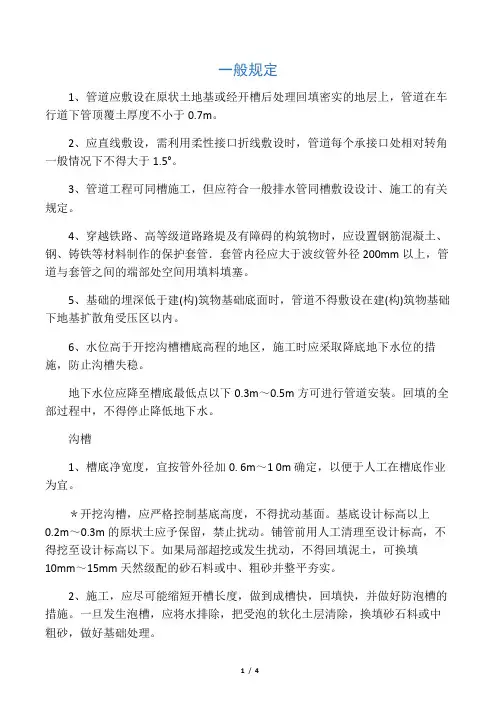

一般规定1、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行道下管顶覆土厚度不小于0.7m。

2、应直线敷设，需利用柔性接口折线敷设时，管道每个承接口处相对转角一般情况下不得大于1.5°。

3、管道工程可同槽施工，但应符合一般排水管同槽敷设设计、施工的有关规定。

4、穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁等材料制作的保护套管．套管内径应大于波纹管外径200mm以上，管道与套管之间的端部处空间用填料填塞。

5、基础的埋深低于建(构)筑物基础底面时，管道不得敷设在建(构)筑物基础下地基扩散角受压区以内。

6、水位高于开挖沟槽槽底高程的地区，施工时应采取降底地下水位的措施，防止沟槽失稳。

地下水位应降至槽底最低点以下0.3m～0.5m方可进行管道安装。

回填的全部过程中，不得停止降低地下水。

沟槽1、槽底净宽度，宜按管外径加0. 6m～1 0m确定，以便于人工在槽底作业为宜。

＊开挖沟槽，应严格控制基底高度，不得扰动基面。

基底设计标高以上0.2m～0.3m的原状土应予保留，禁止扰动。

铺管前用人工清理至设计标高，不得挖至设计标高以下。

如果局部超挖或发生扰动，不得回填泥土，可换填10mm～15mm天然级配的砂石料或中、粗砂并整平夯实。

2、施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。

一旦发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。

3、开槽时，宜将槽上部混杂土，槽下部良质土分开堆放．以便回填用。

堆土不得影响管沟的稳定性。

4、埋有不易清除的块石、碎石、砖块等物质时，应铲除至设计标高以上0.2m，然后铺垫天然及配砂石料，面层铺上沙土整平夯实。

5、不得受浸泡或受冻。

基础1、基础设计．采用垫层基础。

对一般的土质地段，基底只需铺一层砂垫层，其厚度为0.1 m，对软土地基，槽底又处在地下水位以下时,宜铺垫一层砂砾或碎石，其厚度不小于0.15m，碎石粒为5mm～40mm，上面再砂垫层(中、粗砂)厚度不小于0.05m．垫层总厚度不小于0.2m。

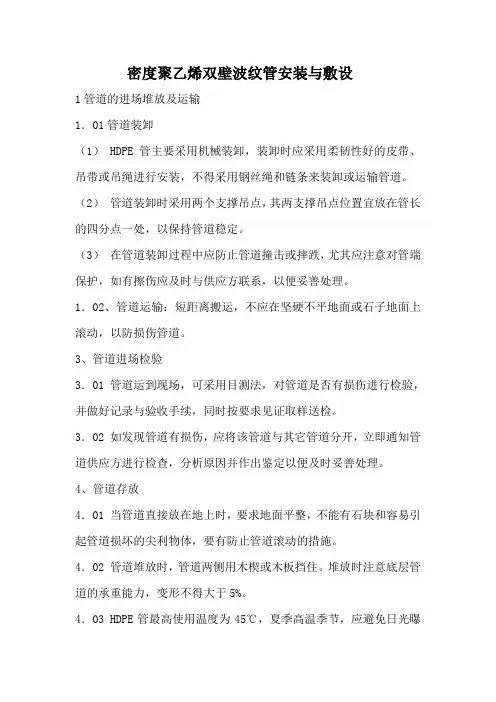

密度聚乙烯双壁波纹管安装与敷设1管道的进场堆放及运输1．01管道装卸（1） HDPE管主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。

（2）管道装卸时采用两个支撑吊点，其两支撑吊点位置宜放在管长的四分点一处，以保持管道稳定。

（3）在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时与供应方联系，以便妥善处理。

1．02、管道运输：短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。

3、管道进场检验3．01 管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续，同时按要求见证取样送检。

3．02 如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应方进行检查，分析原因并作出鉴定以便及时妥善处理。

4、管道存放4．01 当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。

4．02 管道堆放时，管道两侧用木楔或木板挡住。

堆放时注意底层管道的承重能力，变形不得大于5%。

4．03 HDPE管最高使用温度为45℃，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度升高。

4．05 管道存放过程中，应严格做好防火措施，严禁在管道附近有长期明火。

5、管道基础不良地段基础处理及垫层施工5．01管道施工前应先按设计要求进行软基处理，如管道地基土为淤泥则要求换土处理，地基土承载力应不低于100KPa。

5．02管道基础软基处理采用打搅拌桩、抛填块石和换填碎石砂基础。

抛填块石基础处理施工。

四HDPE双壁波纹管管道安装施工工艺1管材选用1．01本工程的污水管道采用明挖施工，管材选用HDPE双壁波纹管，环刚度≥4000N/m2。

1．02HDPE管安装前应进行管材外观质量的检查，要求如下：管材的颜色应一致、无色泽不均及分解变色现象；管材的内外壁应光滑、平整、无汽泡、无裂口、无明显痕迹和凹陷；管材端面应平整，并垂直于轴线；管材不得有异向弯曲，直线度公差应小于3‰；管材应完整无损、浇口、溢边应修平整，内外表面光滑、无明显裂纹。

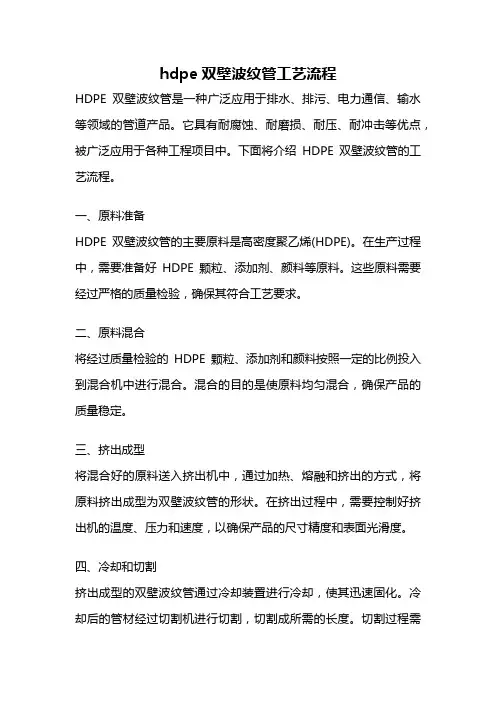

hdpe双壁波纹管工艺流程HDPE双壁波纹管是一种广泛应用于排水、排污、电力通信、输水等领域的管道产品。

它具有耐腐蚀、耐磨损、耐压、耐冲击等优点，被广泛应用于各种工程项目中。

下面将介绍HDPE双壁波纹管的工艺流程。

一、原料准备HDPE双壁波纹管的主要原料是高密度聚乙烯(HDPE)。

在生产过程中，需要准备好HDPE颗粒、添加剂、颜料等原料。

这些原料需要经过严格的质量检验，确保其符合工艺要求。

二、原料混合将经过质量检验的HDPE颗粒、添加剂和颜料按照一定的比例投入到混合机中进行混合。

混合的目的是使原料均匀混合，确保产品的质量稳定。

三、挤出成型将混合好的原料送入挤出机中，通过加热、熔融和挤出的方式，将原料挤出成型为双壁波纹管的形状。

在挤出过程中，需要控制好挤出机的温度、压力和速度，以确保产品的尺寸精度和表面光滑度。

四、冷却和切割挤出成型的双壁波纹管通过冷却装置进行冷却，使其迅速固化。

冷却后的管材经过切割机进行切割，切割成所需的长度。

切割过程需要保证切割的精度和速度，避免产生切割边缘的毛刺。

五、检测和质量控制对切割好的双壁波纹管进行质量检测。

主要检测项包括尺寸精度、外观质量、耐压性能等。

对于不合格的产品，需要进行重新处理或淘汰。

六、包装和存储合格的双壁波纹管经过包装后，进行标识和存储。

包装要求严密，以防止产品受潮、变形或损坏。

存储时要避免阳光直射和高温环境，以确保产品的质量稳定。

HDPE双壁波纹管的工艺流程包括原料准备、原料混合、挤出成型、冷却和切割、检测和质量控制、包装和存储等环节。

通过严格控制每个环节的工艺参数和质量要求，可以生产出质量稳定、性能优良的双壁波纹管产品。

同时，合理的包装和存储也能保证产品在运输和使用过程中的质量。

HDPE双壁波纹管以其优异的性能和广泛的应用领域，成为了现代工程建设中不可或缺的重要材料之一。

高密度聚乙烯（HDPE）双壁波纹管施工工法高密度聚乙烯（HDPE）双壁波纹管施工工法一、前言高密度聚乙烯（HDPE）双壁波纹管具有很强的耐压性能和良好的耐腐蚀性能，广泛应用于给水、雨水和污水等工程领域。

本文将介绍HDPE双壁波纹管的施工工法，包括工法特点、适用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为工程实践提供指导和参考。

二、工法特点HDPE双壁波纹管施工工法具有以下特点：1. 管材强度高：HDPE双壁波纹管具有很高的抗压强度和刚性，能够承受较大的压力和荷载。

2. 耐腐蚀性好：HDPE材料具有良好的耐化学腐蚀性能，能够适应不同环境下的介质要求。

3. 管材可靠性高：HDPE双壁波纹管使用热熔连接方式，具有可靠的连接性能，保证了施工质量和使用寿命。

4. 施工便捷：HDPE双壁波纹管重量轻、柔韧性好，安装和运输都比较方便快捷。

三、适应范围HDPE双壁波纹管施工工法适用于以下工程领域：1. 给水工程：包括城市自来水供应管网、供水管道等。

2. 排水工程：包括道路排水、雨水收集和污水排放等。

3. 工业管道：包括化工、石油、天然气等工业领域的管道系统。

4. 农田灌溉：用于农田灌溉和排水系统。

四、工艺原理HDPE双壁波纹管施工工法的基本原理是通过热熔连接或电熔连接方式将管材连接成一体，形成连续的管道系统。

同时，采取一系列的技术措施，如土方开挖、基底处理、管道安装和固定等，确保施工质量和工程安全。

五、施工工艺HDPE双壁波纹管施工工艺主要包括以下几个阶段：1. 设计和准备阶段：确定工程布局、管道尺寸和材料要求，准备施工所需的材料和机具设备。

2. 土方开挖和基底处理：按照设计要求进行土方开挖和土壤处理，为管道的安装和固定做好基础准备。

3. 管道安装：将HDPE双壁波纹管根据设计要求逐段连接，采取热熔连接或电熔连接方式，确保连接牢固可靠。

4. 管道固定：采用合适的支架、夹具等固定装置将管道固定在地下，确保管道不易移动或变形。

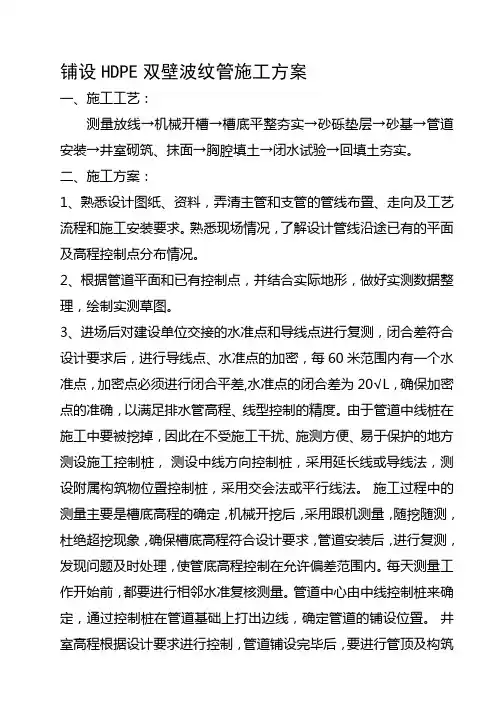

铺设HDPE双壁波纹管施工方案一、施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实。

二、施工方案：1、熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。

熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。

2、根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。

3、进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。

由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。

施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。

每天测量工作开始前，都要进行相邻水准复核测量。

管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。

井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。

三、沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。

工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。

严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。

沟槽开挖的土方直接装车外运，外运地点由业主指定。

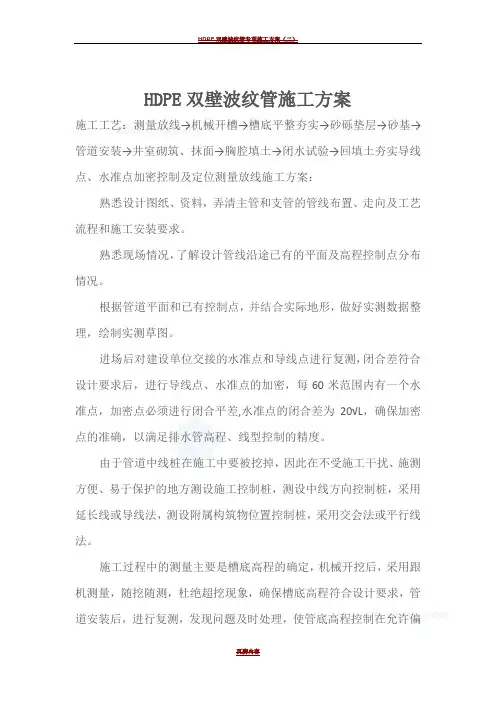

H D P E双壁波纹管施工方案施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线施工方案：熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。

熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。

根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。

进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。

由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。

施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。

每天测量工作开始前，都要进行相邻水准复核测量。

管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。

井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。

沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。

工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。

严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。

H D P E双壁波纹管施工工艺公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-H D P E双壁波纹管施工方案施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线施工方案：熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。

熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。

根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。

进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。

由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。

施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。

每天测量工作开始前，都要进行相邻水准复核测量。

管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。

井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。

沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。

工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。

严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。

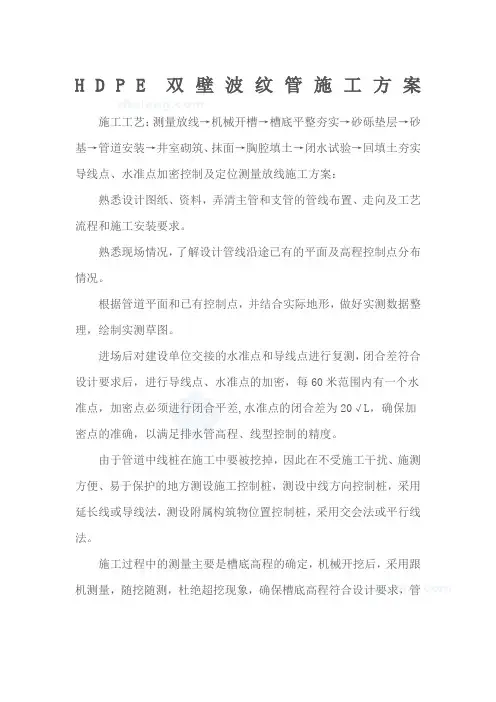

HDPE双壁波纹管施工方案施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线施工方案：熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。

熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。

根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。

进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。

由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。

施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。

每天测量工作开始前，都要进行相邻水准复核测量。

管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。

井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。

沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。

工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。

严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。

HDPE双壁波纹管管道安装施工工艺(2)HDPE双壁波纹管管道的安装施工工艺（2）一、HDPE双壁波纹管管材选用1．01本工程的污水管道采用明挖施工，管材选用HDPE 双壁波纹管，环刚度≥4000N/m2。

1．02HDPE管安装前应进行管材外观质量的检查，要求如下：管材的颜色应一致、无色泽不均及分解变色现象；管材的内外壁应光滑、平整、无汽泡、无裂口、无明显痕迹和凹陷；管材端面应平整，并垂直于轴线；管材不得有异向弯曲，直线度公差应小于3‰；管材应完整无损、浇口、溢边应修平整，内外表面光滑、无明显裂纹。

经外观质量检查不合格者不得使用。

二、HDPE双壁波纹管施工原则HDPE双壁波纹管管道在管底标高和管基质量检查合格后，所用管材、管道配件及其材料经抽样检查（按根或件数的10％）合格后，方进行铺设，并按以下的原则进行实施：2．01管道基础、开挖、回填、管道与检查井的接驳等均按《给水排水管道施工及验收规范》进行施工。

2．02管道施工的测量、降水、开槽、沟槽支撑和管道交叉处理等技术要求，按现行国家标准《给水排水管道施工及验收规范》规定执行。

2．03管道接头，按规范要求DN500内HDPE双壁波纹管采用弹性密封圈柔性接头。

2．04管道敷设在原状土地基或经开槽后处理回填密实的地层上，管道基础采用砂砾垫层基础。

2．05沟槽底净宽度，按管外径两侧各加0.2m工作面计算宽度。

开挖沟槽，严格控制基底高程，基底设计标高以上0.2～0.3m的原状土，在铺管前人工清理至设计标高。

2．06管道安装完毕后按《埋地高密度聚乙烯双壁波纹管结构排水管道工程技术规程》进行闭水试验。

2．07管道安装验收合格立即回填，先回填到管顶以上一倍管径高度，沟槽回填从管底基础部位开始到管顶0.5m 范围内人工回填。

2．08从管底到管顶0.5m以下范围内的沟槽回填材料采用中粗砂。

2．09沟槽回填从管道、检查井等构筑物两侧同时对称回填，确保管道及构筑物不产生移位，必要时可以对管道采取限位措施。

HDPE双壁波纹管施工方案施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线施工方案：熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。

熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。

根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。

进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。

由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。

施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。

每天测量工作开始前，都要进行相邻水准复核测量。

管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。

井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。

沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。

工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。

严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。

【1.1】高密度聚乙烯双壁波纹管施工工艺【1.1.1】材料的一般规定1 管材、管件、胶圈等材料，应符合现行产品标准，应有出厂合格证和产品性能说明书，并应标明生产厂家，规格和生产日期。

2 平接管口所用的橡胶圈，必须与管材规格配套，严禁使用非管材配套的密封胶圈。

3 管材、管件在装卸、运输、堆放时，严禁抛落及管材相互撞击。

4 管材如长时间保存，宜放置于棚库内，如露天堆放，应加以遮盖，不得受日光长时间曝晒，并应远离火源（热源），存放温度应不超过60℃。

【1.1.2】沟槽的一般规定1 HDPE 双壁波纹管管道工程开槽施工方法，应根据施工现场环境、槽深、地下水位高低、土质、施工设备及季节影响等因素综合考虑选定。

2 HDPE 双壁波纹管管道工程，可同槽施工，但应符合一般给排水管道同槽施工的有关规定。

3 槽底宽度，应符合设计要求，即管外径加0.5m。

4 开挖沟槽，遇有其它管道及地下构筑物时，应予以保护，并及时与有关单位和设计部门联系协同处理。

5 挖土开槽，应严格控制基底高程，严禁超挖。

基底设计标高以上0.2~0.3m的原状土要用人工清理至设计标高。

如果局部超挖或发生扰动，可换填粒径10~15mm天然级配的砂石料或中、粗砂并夯实。

6 沟底如有易滑除的块石、碎石、砖等坚硬物体时，应铲除到设计标高以下0.2m，然后铺上天然级配砂石料、面层铺中砂土整平夯实。

7 槽底不得受水浸泡或受冻。

雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快。

一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填砂石料或中、粗砂，做好基础处理，再下管安装。

8 人工开槽时，宜将槽上部混杂土与槽下部良质土分开堆放，以便回填用。

【1.1.3】基础1 管道基础，应按设计要求铺设，基础毛垫层厚度，应不小于设计规定，即管径315 以下为100mm，管径600以下为150mm。

2 基础垫层，应夯实紧密，表面平整，超挖回填部分亦应夯实。

管道基础的接口部位，应挖预留凹槽以便接口操作。
