福建力得温控仪LD-B系列说明书

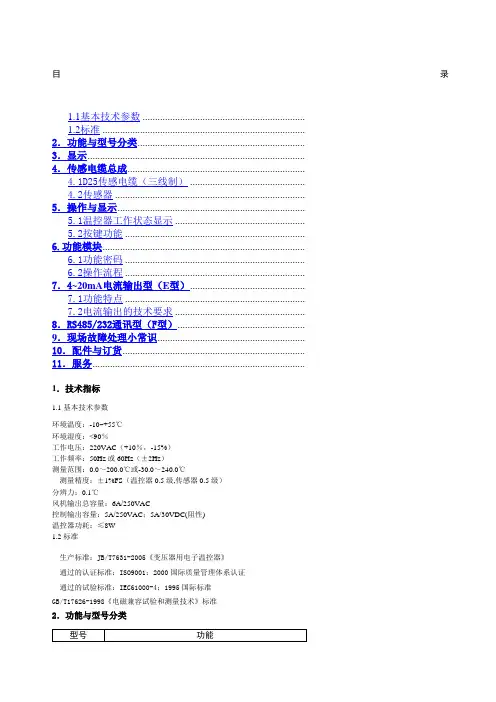

目录1.1基本技术参数 .................................................................1.2标准 .................................................................................2．功能与型号分类...................................................................3．显示.......................................................................................4．传感电缆总成.......................................................................4.1D25传感电缆（三线制） ..............................................4.2传感器 ............................................................................5．操作与显示...........................................................................5.1温控器工作状态显示 ....................................................5.2按键功能 ........................................................................6.功能模块.................................................................................6.1功能密码 ........................................................................6.2操作流程 ........................................................................7．4~20mA电流输出型（E型）..............................................7.1功能特点 ........................................................................7.2电流输出的技术要求 ....................................................8．RS485/232通讯型（F型）...................................................9．现场故障处理小常识...........................................................10．配件与订货.........................................................................11．服务.....................................................................................1．技术指标1.1基本技术参数环境温度：-10~+55℃环境湿度：<90％工作电压：220VAC（+10％，-15%）工作频率：50Hz或60Hz（±2Hz）测量范围：0.0～200.0℃或-30.0～240.0℃测量精度：±1%FS（温控器0.5级,传感器0.5级）分辨力：0.1℃风机输出总容量：6A/250VAC控制输出容量：5A/250VAC；5A/30VDC(阻性)温控器功耗：≤8W1.2标准生产标准：JB/T7631-2005《变压器用电子温控器》通过的认证标准：ISO9001：2000国际质量管理体系认证通过的试验标准：IEC61000-4：1995国际标准GB/T17626-1998《电磁兼容试验和测量技术》标准2．功能与型号分类注：具体选型请参考封底的产品外形照片及对应的型号，D、E、F、G、I型是从具体功能上的划分，是属于功能字符，一般出现在型号的最后一位。

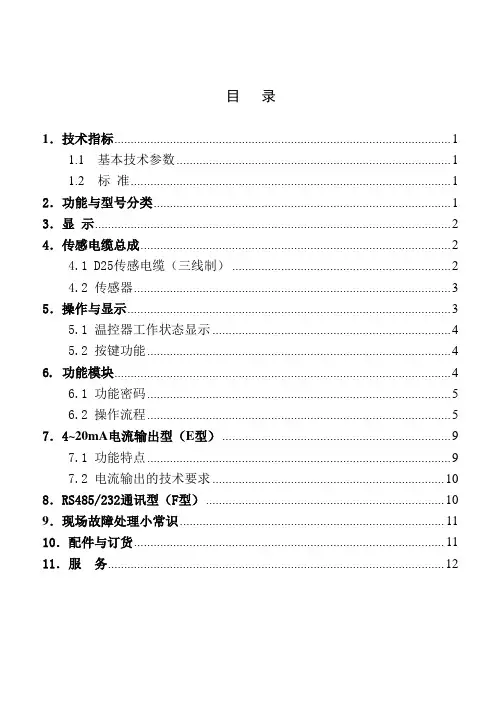

目录1．技术指标 (1)1.1 基本技术参数 (1)1.2 标准 (1)2．功能与型号分类 (1)3．显示 (2)4．传感电缆总成 (2)4.1 D25传感电缆（三线制） (2)4.2 传感器 (3)5．操作与显示 (3)5.1 温控器工作状态显示 (4)5.2 按键功能 (4)6. 功能模块 (4)6.1 功能密码 (5)6.2 操作流程 (5)7．4~20mA电流输出型（E型） (9)7.1 功能特点 (9)7.2 电流输出的技术要求 (10)8．RS485/232通讯型（F型） (10)9．现场故障处理小常识 (11)10．配件与订货 (11)11．服务 (12)1．技术指标1.1 基本技术参数环境温度：-10~+55℃环境湿度：< 90％工作电压：220VAC （+10％，-15%）工作频率：50Hz或60Hz（±2Hz）测量范围：0.0～200.0℃或 -30.0～240.0℃测量精度：±1%FS（温控器0.5级,传感器0.5级）分辨力：0.1℃风机输出总容量：6A/250VAC控制输出容量：5A/250VAC；5A/30VDC (阻性)温控器功耗：≤8W1.2 标准生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证标准：ISO9001：2000国际质量管理体系认证通过的试验标准：IEC61000-4：1995 国际标准GB/T17626-1998《电磁兼容试验和测量技术》标准2．功能与型号分类注：具体选型请参考封底的产品外形照片及对应的型号，D 、E 、F 、G 、I 型是从具体功能上的划分，是属于功能字符，一般出现在型号的最后一位。

3．显 示D1：一位数码显示，显示测量相序及提示符 D2：四位数码显示，显示测量值及参数4．传感电缆总成4.1 D25传感电缆（三线制）D/E/F 型三路电缆连接示意图Pt100传感器电缆线LB C相D25传感器插头B相A相LAG/I 型四路电缆连接示意图D/E/F 型三路插头内部示意图 G/I 型四路插头内部示意图4.2.1 Pt100铂电阻是一种在-30.0～240.0℃范围内线性较好的热电阻，它符合GB/T8622-97《工业铂电阻技术条件及分度表》B 级要求。

、温控器使用说明书————————————————————————————————作者：————————————————————————————————日期：LD-BK10-220EFQ 干式变压器温度控制器使用说明书福建省力得自动化设备有限公司写在前面◆安装、操作和运行前，请认真阅读本说明书！◆请将本说明书交由最终使用者保留！◆在进行变压器耐压试验前，应先将传感电缆插头及电源线与温控器分离，以免损坏温控器！！！◆为了保证温控器能够正常投运，在搬运、安装时尽可能小心轻放。

◆尽可能将温控器安装在变压器外壳或墙体上。

◆禁止用明火烧烤测温探头进行温控检测，若需要检测温控器的输出状态，请检测温控器的模拟输出功能。

（操作密码：1012）◆外部接线时请参照温控箱门背面的接线图，注意接线端子是有源还是无源，并参考本册中对继电器接点容量的说明。

◆如果您在阅读本册和使用温控器时发现疑问或错误，很感谢您能及时与我们联系。

◆本说明书若有进一步修订和更改，恕不另行通知。

若本册附有插页，则以插页说明为主。

◆销售热线：4服务电话：1目录1．概述 (3)2. 技术指标 (3)3．功能与型号分类 (4)4．传感电缆总成 (4)5．显示与按键 (5)6. 参数设置 (6)7．4~20mA电流输出型(E型) (11)8．RS485/232通讯型(F型) (11)9．现场故障处理小常识 (11)10．配件与订货 (12)11. 服务 (12)12．安装示意图 (13)1．概述LD-BK10(Q)系列干式变压器温度控制器(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。

该温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态。

LD-BK10(Q)系列干式变压器温度控制器具有良好的扩展性，可根据用户需求扩展多组控制输出接点(如两组超温报警、两组超温跳闸输出)，可根据用户需求扩展特殊功能并控制输出，也可根据用户需求将控制输出接点容量设计达到5A/220VDC。

LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！1目录LD-B10系列仪表概述-------------------------- 1 LD-B10-10D仪表说明--------------------------14 LD-B10-10E仪表说明--------------------------16 LD-B10-10F仪表说明--------------------------24 ------Windows版监控软件说明-------------28 ----------DOS版监控软件说明-------------32 LD-B10-10G仪表说明--------------------------36 LD-B10-10I仪表说明--------------------------46 附录一（仪表安装图）-------------------------46 附录二（仪表传感电缆图）---------------------462LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。

仪表采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。

其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。

同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。

▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。

▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。

干式变温控器LD-B10-10系列说明书.LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！目录LD-B10系列仪表概述---------------------------1 LD-B10-10D(10DP)仪表说明----------------------5 LD-B10-10E仪表说明---------------------------17 LD-B10-10F仪表说明---------------------------19 LD-B10-10G仪表说明---------------------------21 LD-B10-10I仪表说明---------------------------27 附录一（仪表安装图）-------------------------33 附录二（仪表传感电缆图）---------------------34LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。

仪表采用单片机技术，利用预埋在干式变压器三相绕组中(电压等级超过10KV的可预埋在绝缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。

其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。

同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。

▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。

▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。

福建力得温控仪L D B系列说明书HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】目录1．技术指标...................................1.1 基本技术参数.........................1.2 标准................................ 2．功能与型号分类............................. 3．显示...................................... 4．传感电缆总成...............................4.1 D25传感电缆（三线制）.................4.2 传感器................................ 5．操作与显示.................................5.1 温控器工作状态显示....................5.2 按键功能..............................6. 功能模块...................................6.1 功能密码..............................6.2 操作流程.............................. 7．4~20mA电流输出型（E型）...................7.1 功能特点..............................7.2 电流输出的技术要求.................... 8．RS485/232通讯型（F型）.................... 9．现场故障处理小常识......................... 10．配件与订货................................ 11．服务....................................1．技术指标1.1 基本技术参数环境温度：-10~+55℃环境湿度：< 90％工作电压：220VAC （+10％，-15%）工作频率：50Hz或60Hz（±2Hz）测量范围：0.0～200.0℃或 -30.0～240.0℃测量精度：±1%FS（温控器0.5级,传感器0.5级）分辨力：0.1℃风机输出总容量：6A/250VAC控制输出容量：5A/250VAC；5A/30VDC (阻性)温控器功耗：≤8W1.2 标准生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证标准：ISO9001：2000国际质量管理体系认证通过的试验标准：IEC61000-4：1995 国际标准GB/T17626-1998《电磁兼容试验和测量技术》标准2．功能与型号分类注：具体选型请参考封底的产品外形照片及对应的型号，D、E、F、G、I型是从具体功能上的划分，是属于功能字符，一般出现在型号的最后一位。

目录1．技术指标 (1)1.1 基本技术参数 (1)1.2 标准 (1)2．功能与型号分类 (1)3．显示 (2)4．传感电缆总成 (2)4.1 D25传感电缆（三线制） (2)4.2 传感器 (3)5．操作与显示 (3)5.1 温控器工作状态显示 (4)5.2 按键功能 (4)6. 功能模块 (4)6.1 功能密码 (5)6.2 操作流程 (5)7．4~20mA电流输出型（E型） (9)7.1 功能特点 (9)7.2 电流输出的技术要求 (10)8．RS485/232通讯型（F型） (10)9．现场故障处理小常识 (11)10．配件与订货 (11)11．服务 (12)1．技术指标1.1 基本技术参数环境温度：-10~+55℃环境湿度：< 90％工作电压：220VAC （+10％，-15%）工作频率：50Hz或60Hz（±2Hz）测量范围：0.0～200.0℃或 -30.0～240.0℃测量精度：±1%FS（温控器0.5级,传感器0.5级）分辨力：0.1℃风机输出总容量：6A/250VAC控制输出容量：5A/250VAC；5A/30VDC (阻性)温控器功耗：≤8W1.2 标准生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证标准：ISO9001：2000国际质量管理体系认证通过的试验标准：IEC61000-4：1995 国际标准GB/T17626-1998《电磁兼容试验和测量技术》标准2．功能与型号分类注：具体选型请参考封底的产品外形照片及对应的型号，D 、E 、F 、G 、I 型是从具体功能上的划分，是属于功能字符，一般出现在型号的最后一位。

3．显 示D1：一位数码显示，显示测量相序及提示符 D2：四位数码显示，显示测量值及参数4．传感电缆总成4.1 D25传感电缆（三线制）D/E/F 型三路电缆连接示意图 Pt100传感器电缆线LB C相D25传感器插头B相A相LAG/I 型四路电缆连接示意图D/E/F 型三路插头内部示意图 G/I 型四路插头内部示意图4.2.1 Pt100铂电阻是一种在-30.0～240.0℃范围内线性较好的热电阻，它符合GB/T8622-97《工业铂电阻技术条件及分度表》B 级要求。

福建力得温控仪L D B系列说明书Last revision date: 13December 2020.目录1．技术指标基本技术参数环境温度：-10~+55℃环境湿度：< 90％工作电压：220VAC （+10％，-15%）工作频率：50Hz或60Hz（±2Hz）测量范围：～℃或～℃测量精度：±1%FS（温控器级,传感器级）分辨力：℃风机输出总容量：6A/250VAC控制输出容量：5A/250VAC；5A/30VDC (阻性)温控器功耗：≤8W标准生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证标准：ISO9001：2000国际质量管理体系认证通过的试验标准：IEC61000-4：1995 国际标准GB/T17626-1998《电磁兼容试验和测量技术》标准2．功能与型号分类注：具体选型请参考封底的产品外形照片及对应的型号，D 、E 、F 、G 、I 型是从具体功能上的划分，是属于功能字符，一般出现在型号的最后一位。

3．显 示D1：一位数码显示，显示测量相序及提示符D2：四位数码显示，显示测量值及参数4．传感电缆总成D25传感电缆（三线制）D/E/F 型三路电缆连接示意图Pt100传感器电缆线LB C相D25传感器插头B相A相LAG/I 型四路电缆连接示意图D/E/F 型三路插头内部示意图 G/I 型四路插头内部示意图Pt100铂电阻是一种在～℃范围内线性较好的热电阻，它符合GB/T8622-97《工业铂电阻技术条件及分度表》B 级要求。

外形尺寸： Ф3×25mm 或Ф4×40mmPt100铂电阻的电阻与温度的对应曲线:5．操作与显示 -351122Pt100传感器电缆线LC、LdLBC相D25传感器插头B相A相d路LA温控器工作状态显示（以常规D型温控为例）按键功能6. 功能模块操作流程“黑匣子”功能进入该功能操作状态，可查看停电前瞬间各相绕组的温度值(仅G/I型号有d路)冷却风机激励（风机定时启停）功能注：时间间隔单位为小时，设定范围0～150。

干式变温控器LD-B10-10系列说明书.LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！目录LD-B10系列仪表概述---------------------------1 LD-B10-10D(10DP)仪表说明----------------------5 LD-B10-10E仪表说明---------------------------17 LD-B10-10F仪表说明---------------------------19 LD-B10-10G仪表说明---------------------------21 LD-B10-10I仪表说明---------------------------27 附录一（仪表安装图）-------------------------33 附录二（仪表传感电缆图）---------------------34LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。

仪表采用单片机技术，利用预埋在干式变压器三相绕组中(电压等级超过10KV的可预埋在绝缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。

其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。

同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。

▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。

▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。

干式变温控器LD-B10-10系列说明书.LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！目录LD-B10系列仪表概述---------------------------1 LD-B10-10D(10DP)仪表说明----------------------5 LD-B10-10E仪表说明---------------------------17 LD-B10-10F仪表说明---------------------------19 LD-B10-10G仪表说明---------------------------21 LD-B10-10I仪表说明---------------------------27 附录一（仪表安装图）-------------------------33 附录二（仪表传感电缆图）---------------------34LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。

仪表采用单片机技术，利用预埋在干式变压器三相绕组中(电压等级超过10KV的可预埋在绝缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。

其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。

同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。

▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。

▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。

LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！目录LD-B10系列仪表概述---------------------------1 LD-B10-10D(10DP)仪表说明----------------------5 LD-B10-10E仪表说明---------------------------17 LD-B10-10F仪表说明---------------------------19 LD-B10-10G仪表说明---------------------------21 LD-B10-10I仪表说明---------------------------27 附录一（仪表安装图）-------------------------33 附录二（仪表传感电缆图）---------------------34LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。

仪表采用单片机技术，利用预埋在干式变压器三相绕组中(电压等级超过10KV的可预埋在绝缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。

其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。

同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。

▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。

▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。

LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省利德自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！1目录LD-B10系列仪表概述-------------------------- 1 LD-B10-10D仪表说明--------------------------14 LD-B10-10E仪表说明--------------------------16 LD-B10-10F仪表说明--------------------------24 ------Windows版监控软件说明-------------28 ----------DOS版监控软件说明-------------32 LD-B10-10G仪表说明--------------------------36 LD-B10-10I仪表说明--------------------------46 附录一（仪表安装图）-------------------------46 附录二（仪表传感电缆图）---------------------462LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。

仪表采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。

其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。

同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。

▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。

▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。

目录1．技术指标基本技术参数环境温度：-10~+55℃环境湿度：< 90％工作电压：220VAC （+10％，-15%）工作频率：50Hz或60Hz（±2Hz）测量范围：～℃或～℃测量精度：±1%FS（温控器级,传感器级）分辨力：℃风机输出总容量：6A/250VAC控制输出容量：5A/250VAC；5A/30VDC (阻性)温控器功耗：≤8W标准生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证标准：ISO9001：2000国际质量管理体系认证通过的试验标准：IEC61000-4：1995 国际标准GB/T17626-1998《电磁兼容试验和测量技术》标准2．功能与型号分类注：具体选型请参考封底的产品外形照片及对应的型号，D 、E 、F 、G 、I 型是从具体功能上的划分，是属于功能字符，一般出现在型号的最后一位。

3．显 示D1：一位数码显示，显示测量相序及提示符 D2：四位数码显示，显示测量值及参数4．传感电缆总成D25传感电缆（三线制）D/E/F 型三路电缆连接示意图Pt100传感器电缆线LB C相D25传感器插头B相A相LAG/I 型四路电缆连接示意图D/E/F 型三路插头内部示意图 G/I 型四路插头内部示意图Pt100铂电阻是一种在～℃范围内线性较好的热电阻，它符合GB/T8622-97《工业铂电阻技术条件及分度表》B 级要求。

外形尺寸： Ф3×25mm 或Ф4×40mm Pt100铂电阻的电阻与温度的对应曲线:5．操作与显示-351122Pt100传感器电缆线LC、LdLBC相D25传感器插头B相A相d路LA温控器工作状态显示（以常规D型温控为例）按键功能6. 功能模块操作流程“黑匣子”功能进入该功能操作状态，可查看停电前瞬间各相绕组的温度值(仅G/I型号有d路)冷却风机激励（风机定时启停）功能注：时间间隔单位为小时，设定范围0～150。

干式变压器温度控制仪表Transformer Temperature ControllerLD-B10 (B)系列使用说明书RATIONAL MANUAL(B)SERIES"福建省力得自动化设备有限公司Fujian LEAD Automatic Equipment Co. ,ltd.写在前面♦—1保留!♦安装、操作前，请认真阅读木手册！上在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！♦为了让温控仪能够长时间稳定运行，在搬运、安装时尽可能小心轻放。

♦请勿将温控仪安装在高温、强腐蚀性、高场强的环境当中。

♦禁止用明火烧烤传感器，若需要检测温控仪输出状态，请使用温控仪内部模拟检测输出功能。

（操作密码:1012）♦接控制输出线时，请参照温控仪接线图，注意接线端子哪些是有源、哪些是无源，并参考木册中对继电器接点容量的说明。

♦如果您在阅读本册和使用温控仪时发现一些疑问或错误，很感谢您能及时与我们联系，我们的电话：、7820834。

♦木册若有进一步修订和更改，恕不另行通知。

走进力得------------------------------- 3一、概述------------------------------- 4二、技术指标--------------------------- 4三、工作原理--------------------------- 5四、功能与型号分类--------------------- 6五、面板及后板------------------------- 7六、传感电缆总成----------------------- 8七、操作与显示------------------------- 9八、功能模块--------------------------- 10九、BIO-IOE(B)电流输出型控制仪-------- 14十、BIO-IOF(B)通讯型控制仪 ------------ 15 十一、现场故障处理小常识---------------- 16 十二、安装------------------------------ 17 十三、配件与订货------------------------ 19 十四、服务------------------------------ 19走进力得93年,公司创建。

目录1.1基本技术参数 .................................................................1.2标准 .................................................................................2．功能与型号分类...................................................................3．显示.......................................................................................4．传感电缆总成.......................................................................4.1D25传感电缆（三线制） ..............................................4.2传感器 ............................................................................5．操作与显示...........................................................................5.1温控器工作状态显示 ....................................................5.2按键功能 ........................................................................6.功能模块.................................................................................6.1功能密码 ........................................................................6.2操作流程 ........................................................................7．4~20mA电流输出型（E型）..............................................7.1功能特点 ........................................................................7.2电流输出的技术要求 ....................................................8．RS485/232通讯型（F型）...................................................9．现场故障处理小常识...........................................................10．配件与订货.........................................................................11．服务.....................................................................................1．技术指标1.1基本技术参数环境温度：-10~+55℃环境湿度：<90％工作电压：220VAC（+10％，-15%）工作频率：50Hz或60Hz（±2Hz）测量范围：0.0～200.0℃或-30.0～240.0℃测量精度：±1%FS（温控器0.5级,传感器0.5级）分辨力：0.1℃风机输出总容量：6A/250VAC控制输出容量：5A/250VAC；5A/30VDC(阻性)温控器功耗：≤8W1.2标准生产标准：JB/T7631-2005《变压器用电子温控器》通过的认证标准：ISO9001：2000国际质量管理体系认证通过的试验标准：IEC61000-4：1995国际标准GB/T17626-1998《电磁兼容试验和测量技术》标准2．功能与型号分类注：具体选型请参考封底的产品外形照片及对应的型号，D、E、F、G、I型是从具体功能上的划分，是属于功能字符，一般出现在型号的最后一位。

干式变温控器LD-B10-10系列说明书.LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！目录LD-B10系列仪表概述---------------------------1 LD-B10-10D(10DP)仪表说明----------------------5 LD-B10-10E仪表说明---------------------------17 LD-B10-10F仪表说明---------------------------19 LD-B10-10G仪表说明---------------------------21 LD-B10-10I仪表说明---------------------------27 附录一（仪表安装图）-------------------------33 附录二（仪表传感电缆图）---------------------34LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。

仪表采用单片机技术，利用预埋在干式变压器三相绕组中(电压等级超过10KV的可预埋在绝缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。

其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。

同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。

▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。

▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。
