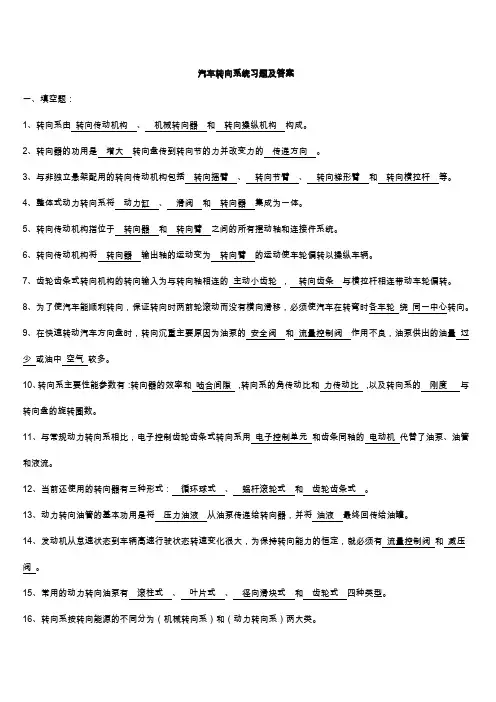

汽车转向系统习题及答案一、填空题:1、转向系由转向传动机构、机械转向器和转向操纵机构构成。
2、转向器的功用是增大转向盘传到转向节的力并改变力的传递方向。
3、与非独立悬架配用的转向传动机构包括转向摇臂、转向节臂、转向梯形臂和转向横拉杆等。
4、整体式动力转向系将动力缸、滑阀和转向器集成为一体。
5、转向传动机构指位于转向器和转向臂之间的所有摆动轴和连接件系统。
6、转向传动机构将转向器输出轴的运动变为转向臂的运动使车轮偏转以操纵车辆。
7、齿轮齿条式转向机构的转向输入为与转向轴相连的主动小齿轮,转向齿条与横拉杆相连带动车轮偏转。
8、为了使汽车能顺利转向,保证转向时两前轮滚动而没有横向滑移,必须使汽车在转弯时各车轮绕同一中心转向。
9、在快速转动汽车方向盘时,转向沉重主要原因为油泵的安全阀和流量控制阀作用不良,油泵供出的油量过少或油中空气较多。
10、转向系主要性能参数有:转向器的效率和啮合间隙,转向系的角传动比和力传动比,以及转向系的刚度与转向盘的旋转圈数。
11、与常规动力转向系相比,电子控制齿轮齿条式转向系用电子控制单元和齿条同轴的电动机代替了油泵、油管和液流。
12、当前还使用的转向器有三种形式:循环球式、蜗杆滚轮式和齿轮齿条式。
13、动力转向油管的基本功用是将压力油液从油泵传递给转向器,并将油液最终回传给油罐。
14、发动机从怠速状态到车辆高速行驶状态转速变化很大,为保持转向能力的恒定,就必须有流量控制阀和减压阀。
15、常用的动力转向油泵有滚柱式、叶片式、径向滑块式和齿轮式四种类型。
16、转向系按转向能源的不同分为(机械转向系)和(动力转向系)两大类。
17、转向系的作用是(改变或恢复汽车的行驶方向)。
18、循环球式转向器中一般有两级传动副,第一级是(螺杆螺母)传动副,第二级是(齿条齿扇)传动副。
19、齿轮齿条式转向器传动副的主动件是(转向齿轮),从动件是(转向齿条)。
20、蜗杆曲柄指销式转向器传动副的主动件是(转向蜗杆),从动件是装在摇臂轴曲柄端部的(指销)。
汽车专业:转向系统必看考点(题库版)1、填空题转向操纵机构在拆卸前必须满足三个前提()电源;()处于中间位置;()处于直线行驶位置。
正确答案:断开;转向灯;两前轮2、单选以下那个部件不属于转向传动机构()。
A.转向摇臂(江南博哥)B.转向节臂C.转向轮D.转向横拉杆正确答案:C3、单选常流式滑阀结构的液压动力转向器中,甲称反作用柱塞起路感作用,乙称无反作用柱塞的车都有路感,则()。
A.甲正确;B.乙正确;C.两人均正确;D.两人均不正确。
正确答案:A4、判断题为使汽车正常转向,就要保持转向轮有正确的滚动和滑动。
正确答案:错5、判断题全部载荷由车架承受,而车身不承受载荷为半承载式车身。
正确答案:错6、单选汽车在行驶过程中,路面作用在车轮的力经过转向系统可大部分传递给方向盘,这种转向器称为()。
A.可逆式;B.不可逆式;C.极限可逆式;D.极限不可逆式。
正确答案:A7、填空题齿轮齿条式转向器的齿条压紧装置由()、()、()和()组成。
正确答案:调整螺钉;补偿弹簧;压块;尼龙衬片8、填空题常流式动力转向器中,()有转向后能自动回正作用。
正确答案:回位弹簧9、多选动态板式前轮定位检验设备,主要是检验汽车的侧滑量,此值由以下那几个参数的综合结果()。
A.侧向力;B.前倾角;C.外倾角;D.前束。
正确答案:C, D10、填空题根据力源的不同,汽车转向系可分为()和()两大类。
正确答案:机械式转向系;动力转向系11、填空题循环球式转向器中两对传动副是指转向螺杆与()、转向齿条与()。
正确答案:螺母;齿扇12、填空题非独立悬架转向系的常见故障有()、()、操纵不稳定和单边转向不足等。
正确答案:转向沉重;转向不灵敏13、填空题转向器润滑油的检查主要有()和()的检查。
正确答案:油品;油量14、问答题简述如何进行汽车转向沉重故障的诊断与排除?正确答案:(1)用三角木固定后轮,支起前轮,转动转向盘。
若转向轻便,则说明故障在行驶系,按行驶系故障进行排除。

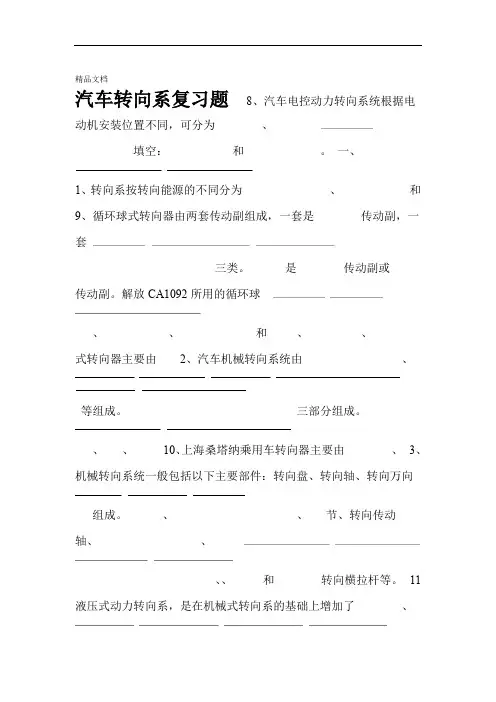

精品文档汽车转向系复习题8、汽车电控动力转向系统根据电动机安装位置不同,可分为、填空:和。
一、1、转向系按转向能源的不同分为、和9、循环球式转向器由两套传动副组成,一套是传动副,一套三类。
是传动副或传动副。
解放CA1092所用的循环球、、和、、式转向器主要由2、汽车机械转向系统由、等组成。
三部分组成。
、、10、上海桑塔纳乘用车转向器主要由、3、机械转向系统一般包括以下主要部件:转向盘、转向轴、转向万向组成。
、、节、转向传动轴、、、、和转向横拉杆等。
11液压式动力转向系,是在机械式转向系的基础上增加了、和等部件组成的一套液压助力装置。
、4、机械式转向器按传动效率可分为、、、三种。
12、与非独立悬架配用的转向传动机构主要由等组成。
、两和、汽车液压动力转向系统的形式不同可分为5 、二、判断题:种。
)1、从转向中心到转向外轮中心的距离称为转弯半径。
两大部和、汽车液压动力转向系统由6 (称为最小转弯2 分组成。
、当外转向轮偏转到最大允许转角时,转弯半径最小,)(、、、、汽车电控式动力转向系统由7 半径。
和、等组成。
)(、循环球式转向器传动效率高,几件磨损小,使用寿命长。
3精品文档.精品文档4、东风EQ140型汽车采用的是蜗杆双指销式转向器。
()相等。
()5、齿轮齿条式转向器反冲力较大,因此,一般在齿轮与转向轴间加装14、转向横拉杆两端接头螺纹旋向是相反的,所以,旋转横拉杆时两接柔性万向节或在前桥中设置横向减振器,从而达到吸收冲击能量的头可同时向里或向外移动,即可改变横拉杆的长度调整前轮前束。
作用,减轻对驾驶员的伤害。
()()6、齿轮齿条式转向器具有结构简单轻巧,传力杆件少,维修方便,操纵灵敏等优点。
()三、选择题:)。
、在转向系中起减速增扭,改变力的传递方向的是(1)°。
7、CA1092转向盘自由行程为±15 ( D 转向操纵拉杆C 转向梯形 A 转向盘 B 转向器L、对于一定型号的汽车,8两侧主销中心距离B和汽车轴距是一定的。
汽车专业:转向系统考试题(题库版)1、单选动力转向装置工作时,转向轮偏角增大时,动力缸内的油压()。
A.增大B.减小C.不变正确答案:C2、多选以下哪些项目是错误的()。
A.假如中央拉杆为非磨损型则摇臂常为(江南博哥)磨损型;B.由于轴销允许转向随动臂绕其摆动,转向摇臂常比转向随动臂磨损更快;C.非磨损型摇臂于中央拉杆连接端有一球头销,只有当它损坏或安装误差太大才需更换;D.磨损型摇臂与中央拉杆连接端有一锥形孔,正常使用中易受到磨损。
正确答案:B, C, D3、问答题简述四轮转向与两轮转向相比,有哪些优点。
正确答案:(1)转向能力强。
车辆在高速行驶时以及在湿滑路面上的转向特征更加稳定和可控。
(2)转向响应快。
在整个车速变化范围内,车辆对转向输入的响应更迅速、更准确。
(3)直线行驶稳定性好。
在高速工况下车辆的直线行驶稳定性提高,路面不平度和侧风对车辆行驶稳定性影响减小。
(4)低速机动性好。
低速时,后轮朝前轮偏转方向的反方向偏转,使车辆转弯半径小,因而更容易操纵。
4、单选前轮前束的主要作用为()。
A.汽车转向轻便B.稳定力矩,保证直线行驶的稳定性C.补偿轮胎侧滑的不良后果D.适应载荷变化引起的轮胎异常磨损正确答案:C5、单选EPS电子控制动力转向系的目的,甲称使车辆低速时转向更轻便,乙称使车辆高速时转向更轻便,则()。
A.甲正确;B.乙正确;C.两人均正确;D.两人均不正确。
正确答案:A6、填空题对转向器做调整或维修之前,先仔细检查()、()轮胎气压等转向系可能出问题的部位。
正确答案:前轮定位;减振器7、多选汽车转向时,一边转向半径大,一边转向半径小,即单边转向半径不足,此现象可能是由于以下()原因造成.A.转向摇臂与转向摇臂轴相对位置不对B.前束太大C.主拉杆弯曲变形D.有一边前轮转向角限位螺钉过长正确答案:A, C, D8、单选供给肌肉收缩与松弛活动的能量,首先来自()A.ATP的分解B.CP的分解C.糖的分解D.脂肪的分解E.蛋白质的分解正确答案:A9、填空题动力转向系的三种主要布置形式为()、()、()。

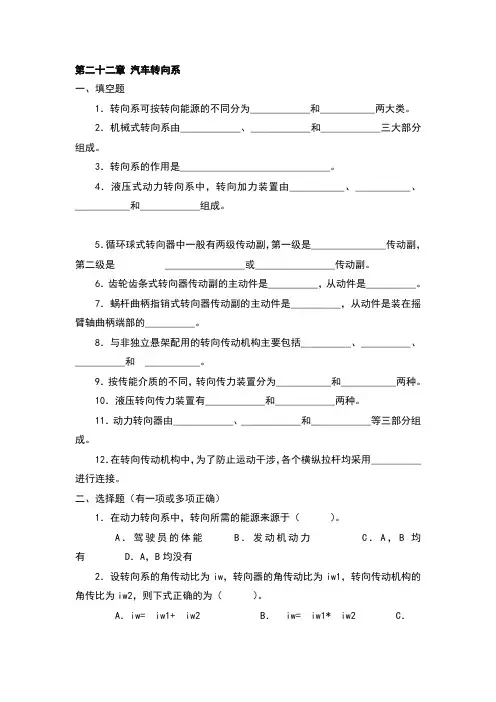

第二十二章汽车转向系一、填空题1.转向系可按转向能源的不同分为____________和___________两大类。
2.机械式转向系由____________、____________和____________三大部分组成。
3.转向系的作用是______________________________。
4.液压式动力转向系中,转向加力装置由___________、___________、___________和____________组成。
5.循环球式转向器中一般有两级传动副,第一级是_______________传动副,第二级是________________或________________传动副。
6.齿轮齿条式转向器传动副的主动件是__________,从动件是__________。
7.蜗杆曲柄指销式转向器传动副的主动件是__________,从动件是装在摇臂轴曲柄端部的__________。
8.与非独立悬架配用的转向传动机构主要包括__________、__________、__________和___________。
9.按传能介质的不同,转向传力装置分为___________和___________两种。
10.液压转向传力装置有____________和____________两种。
11.动力转向器由____________、____________和____________等三部分组成。
12.在转向传动机构中,为了防止运动干涉,各个横纵拉杆均采用__________进行连接。
二、选择题(有一项或多项正确)1.在动力转向系中,转向所需的能源来源于()。
A.驾驶员的体能B.发动机动力C.A,B均有D.A,B均没有2.设转向系的角传动比为iw,转向器的角传动比为iw1,转向传动机构的角传比为iw2,则下式正确的为()。
A.iw= iw1+ iw2 B.iw= iw1* iw2 C.iw= iw1- iw2 D.iw= iw1/ iw23.转弯半径是指由转向中心到()。
汽车专业:转向系统试题1、单选甲说液压转向系采用发动机驱动的油泵作为转向动力,乙说电动转向系在发动机熄火后还能提供动力,则()A、甲正确B、乙正确C、两人均正确D、两人均不正确正确答案:D2、多选(江南博哥)液压动力转向的汽车行驶时左右转向轻重不一,可能原因有()。
A.流量控制阀卡住B.安全控制阀卡住C.液压油太脏使滑阀左右移动阻力不一样D.分配阀的滑阀偏离中间位置正确答案:C, D3、单选方向盘出现“打手”现象,主要是()A、车速太快B、方向盘自由行程太大C、方向盘自由行程太小正确答案:C4、填空题动力转向系的特点是转向既()又()。
正确答案:轻便;灵敏5、单选在检查液压动力转向系统的油压时,以下哪些判断正确()。
A.当转向盘打到尽头时,转向机液压最大都达不到规定值,则一定是油泵故障B.当转向盘打到尽头时,转向机液压最大都达不到规定值,则一定是动力缸或分配阀故障C.使用开关截断油管,转向机液压最大都达不到规定值,则一定是油泵故障D.使用开关截断油管,转向机液压最大都达不到规定值,则一定是动力缸或分配阀故障正确答案:C6、多选在车轮定位之前,必须检查以下那些项目()。
A.轮胎压力B.轮胎平衡C.轮胎表面状态D.车轮轴承调整正确答案:A, C, D7、单选上海桑塔纳车具有()横拉杆。
A.一根B.两根C.三根正确答案:B8、填空题随液力变矩器导轮的自由转动,变矩器由变矩工况成为()。
正确答案:偶合工况9、判断题整体式动力转向器将动力泵、滑阀、动力缸和转向器集成一体。
正确答案:错10、填空题整体式动力转向系将()、()和()集成为一体。
正确答案:动力缸;滑阀;转向器11、填空题转向系统传动比一般是指()与安装在转向盘一侧的转向车轮偏转转角的比值。
正确答案:转向盘的转角12、多选动态板式前轮定位检验设备,主要是检验汽车的侧滑量,此值由以下那几个参数的综合结果()。
A.侧向力;B.前倾角;C.外倾角;D.前束。
第三单元汽车转向系一、填空题1、转向系的作用是根据行驶需要[改变]汽车的行驶方向和偏离行驶方向时保证汽车稳定的[直线]行驶。
2、根据力源的不同,汽车转向系可分为[机械式转向系]和[动力转向系]两大类。
3、机械式转向系由[转向操纵机构]、[转向器]和[转向传动机构]组成。
4、动力转向系按力源不同,可分为[电动式]、[液压式]和[电动-液压式]动力转向系。
5、动力转向系的特点是转向既[轻便]又[灵敏]。
6、液压式动力转向系由[转向操纵机构]、[动力转向器]、[转向油泵]、[储油罐]、[油管]和转向传动机构等组成。
7、转向系的角传动比是指[转向盘转角]与[同侧转向轮偏转角]之比。
8、汽车转向时一般具有[一个]转向中心。
9、若转向轮的转向角过小,则会造成转向不足,影响汽车的[机动]性。
10、转向器按传动效率不同可分为[可逆式]转向器和[极限可逆式]转向器。
11、齿轮齿条式转向器按输出端不同有[两端输出式]和[中间输出式]两种。
12、XX桑塔纳LX型轿车齿轮齿条式转向器由[转向齿轮]、[转向齿条]、[转向器壳]和[齿条压紧装置]等组成。
13、齿轮齿条式转向器的齿条压紧装置由[调整螺钉]、[补偿弹簧]、[压块]和[尼龙衬片]组成。
14、循环球式转向器由[螺杆螺母]总成、[转向摇臂轴]和[转向器壳]等组成。
15、循环球式转向器中两对传动副是指转向螺杆与[螺母]、转向齿条与[齿扇]。
16、循环球式转向器的检修项目主要有[转向螺杆螺母总成]、[壳体及盖]和[转向摇臂轴总成]的检修。
17、循环球式转向器的调整项目主要有[轴承]预紧度的调整和[齿条]与[齿扇]啮合间隙的调整。
18、为了兼顾汽车底盘和车身总体布置的要求,方便不同体型驾驶员的操纵和保护驾驶员的安全,现代汽车的转向操纵机构广泛采用了[万向传动装置]、[各种调整机构]和[安全装置]。
19、转向操纵机构在拆卸前必须满足三个前提:[断开]电源;[转向灯]处于中间位置;[两前轮]处于直线行驶位置。
汽车专业:转向系统考试试题(题库版)1、单选汽车方向盘不稳的原因不可能是由()造成的。
A.转向节主销与铜套磨损严重,配合间隙过大B.转向机蜗杆轴承装配过紧C.前束过大D.横直拉杆球节磨损松动正确答案:B2、填(江南博哥)空题辛普森式行星齿轮机构的传动方式特点是()。
正确答案:共太阳轮3、多选行车中转向不稳可能是由()原因造成的。
A.前束太小B.横、直拉杆球头磨损松动C.前轴弯曲D.前轮毂轴承松动正确答案:B, C, D4、填空题当前的四轮转向系产品有三种类型()、()和电子液压式。
正确答案:机械式;液压式5、判断题转向传动机构是指转向盘至转向器间的所有连杆部件。
正确答案:错6、多选循环球式转向器螺杆与钢球螺母间隙以下那几个值符合标准()。
A.0.05mm;B.0.08mm;C.0.12mm;D.0.15mm。
正确答案:A, B7、填空题根据力源的不同,汽车转向系可分为()和()两大类。
正确答案:机械式转向系;动力转向系8、单选一辆汽车装有齿轮齿条式转向器,在转向时齿条和轴套之间发出咔嗒声,甲说:可能是转向器齿条或轴套磨损所致;乙说:可能是轴套或小齿轮轴承磨损所致。
谁正确()A.只有甲正确B.只有乙正确C.两人都正确D.两人都不正确正确答案:A9、单选将循环球式转向器的螺杆保持不动,并使钢球螺母不转动,然后轴向推拉螺母,用百分表检查间隙,不得超过()。
A.0.05mmB.0.08mmC.0.10mmD.0.12mm正确答案:B10、单选关于电控式动力转向系统,下列说法正确的是()。
A、速度较高时,助力较大B、转角较大时,助力较大C、转角较大时,助力较小D、速度较高时,助力较小正确答案:D11、判断题整体式动力转向器将动力泵、滑阀、动力缸和转向器集成一体。
正确答案:错12、填空题电子控制动力转向系的旁通流量控制电磁阀是由()控制的,()会根据车速、转向盘速度等控制液压流量(压力)。
正确答案:电脑;电脑13、填空题对货车和轿车的转向盘转动总圈数要求有所不同,不装动力转向的重型车转向盘转动圈数不超过()圈,轿车不应超过()圈。

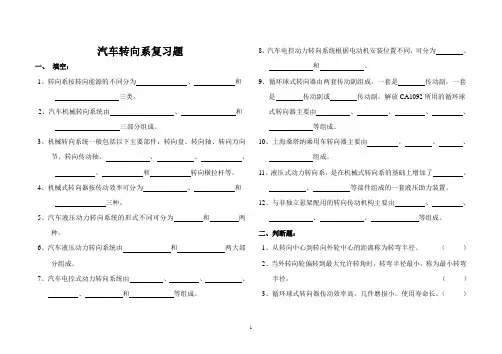

汽车转向系复习题一、填空:1、转向系按转向能源的不同分为、和三类。
2、汽车机械转向系统由、和三部分组成。
3、机械转向系统一般包括以下主要部件:转向盘、转向轴、转向万向节、转向传动轴、、、、、和转向横拉杆等。
4、机械式转向器按传动效率可分为、和三种。
5、汽车液压动力转向系统的形式不同可分为和两种。
6、汽车液压动力转向系统由和两大部分组成。
7、汽车电控式动力转向系统由、、、、和等组成。
8、汽车电控动力转向系统根据电动机安装位置不同,可分为、和。
9、循环球式转向器由两套传动副组成,一套是传动副,一套是传动副或传动副。
解放CA1092所用的循环球式转向器主要由、、、、等组成。
10、上海桑塔纳乘用车转向器主要由、、、组成。
11、液压式动力转向系,是在机械式转向系的基础上增加了、、等部件组成的一套液压助力装置。
12、与非独立悬架配用的转向传动机构主要由、、、、等组成。
二、判断题:1、从转向中心到转向外轮中心的距离称为转弯半径。
()2、当外转向轮偏转到最大允许转角时,转弯半径最小,称为最小转弯半径。
()3、循环球式转向器传动效率高,几件磨损小,使用寿命长。
()4、东风EQ140型汽车采用的是蜗杆双指销式转向器。
()5、齿轮齿条式转向器反冲力较大,因此,一般在齿轮与转向轴间加装柔性万向节或在前桥中设置横向减振器,从而达到吸收冲击能量的作用,减轻对驾驶员的伤害。
()6、齿轮齿条式转向器具有结构简单轻巧,传力杆件少,维修方便,操纵灵敏等优点。
()7、CA1092转向盘自由行程为±15°。
()8、对于一定型号的汽车,两侧主销中心距离B和汽车轴距L是一定的。
()9、机械式转向系具有结构简单、工作可靠,路感好、维修方便等优点。
()10、采用液压式动力转向式动力转向时,转向盘上的作用力很小,从而减轻驾驶员的劳动强度。
()11、转动方向盘而转向垂臂不摆动,说明故障在转向器。
()12、转动方向盘,转向垂臂摆动很多,而前轮不摆动,则故障在转向传动结构。
转向系制动系复习题 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#转向系、制动系复习题汽车转向系一、填空题1·转向系可按转向能源的不同分为___和___两大类。
2·机械式转向系由___、___、和__三大部分组成。
3·与非独立悬架配用的转向传动机构主要包括___、___、___和___。
4·液压转向传力装置有___ 和___两种。
5·动力转向器由___、___ 和___等三部分组成。
二、选择题(有一项或多项正确)1·在动力转向系中,转向所需的能源来源于( )。
A ·驾驶员的体能B ·发动机动力C ·A ,B 均有D ·A ,B 均没有 2·设转向系的角传动比为w i ,转向器的角传动比为1w i ,转向传动机构的角传比为2w i ,则下式正确的为( )。
A ·w i =1w i +2w iB ·w i =1w i .2w iC ·w i =1w i -2w iD ·w i =1w i /2w i3·转弯半径是指由转向中心到( )。
A ·内转向轮与地面接触点间的距离B ·外转向轮与地面接触点间的距离C ·内转向轮之间的距离D ·外转向轮之间的距离4·转向梯形理想表达式中的B 是指 ( )A ·轮距B ·两侧主销轴线与地面相交点间的距离C ·转向横拉杆的长度D ·轴距5·循环球式转向器中的转向螺母可以( )A ·转动B ·轴向移动C ·A ,B 均可D ·A ,B 均不可6·采用齿轮、齿条式转向器时,不需( )A ·转向节臂B ·转向摇臂C ·转向直拉杆D ·转向横拉杆三、判断改错题1·动力转向系是在机械转向系的基础上加设一套转向加力装置而形成的。

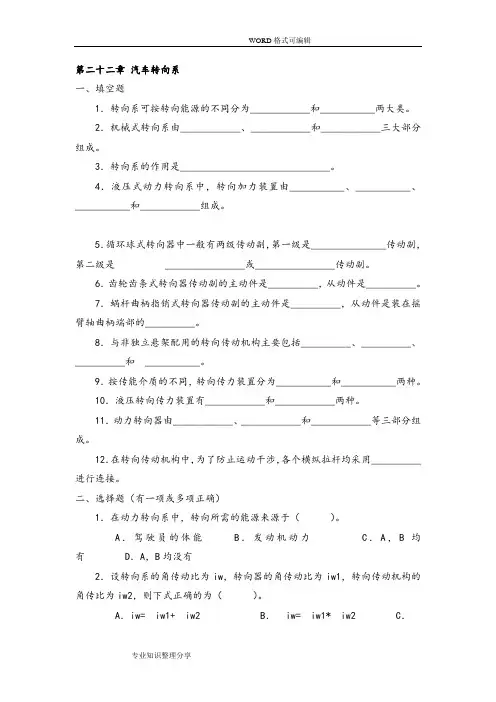

第二十二章汽车转向系一、填空题1.转向系可按转向能源的不同分为____________和___________两大类。
2.机械式转向系由____________、____________和____________三大部分组成。
3.转向系的作用是______________________________。
4.液压式动力转向系中,转向加力装置由___________、___________、___________和____________组成。
5.循环球式转向器中一般有两级传动副,第一级是_______________传动副,第二级是________________或________________传动副。
6.齿轮齿条式转向器传动副的主动件是__________,从动件是__________。
7.蜗杆曲柄指销式转向器传动副的主动件是__________,从动件是装在摇臂轴曲柄端部的__________。
8.与非独立悬架配用的转向传动机构主要包括__________、__________、__________和___________。
9.按传能介质的不同,转向传力装置分为___________和___________两种。
10.液压转向传力装置有____________和____________两种。
11.动力转向器由____________、____________和____________等三部分组成。
12.在转向传动机构中,为了防止运动干涉,各个横纵拉杆均采用__________进行连接。
二、选择题(有一项或多项正确)1.在动力转向系中,转向所需的能源来源于()。
A.驾驶员的体能B.发动机动力C.A,B均有D.A,B均没有2.设转向系的角传动比为iw,转向器的角传动比为iw1,转向传动机构的角传比为iw2,则下式正确的为()。
A.iw= iw1+ iw2 B.iw= iw1* iw2 C.iw= iw1- iw2 D.iw= iw1/ iw23.转弯半径是指由转向中心到()。
第十章汽车转向系一、填空题1.汽车通过和将发动机的动力转变为驱动汽车行驶的牵引力。
2.汽车按驾驶员所需要的方向行驶,必须有一整套用来控制汽车行驶方向的机构是。
3.转向系的作用是汽车的行驶方向和保持汽车稳定的行驶。
4.转向系是由、和三大部分构成。
5.要满足汽车在转向时,两侧车轮不发生滑动,各个车轮的轴线在转向时应。
6.从瞬时转向中心0点到转向外轮中心面的距离R,叫做汽车的。
7.转向轮偏转角度的大小,可通过或转向节突缘盘上的止动螺钉调整。
8.转向系的传动比,对转向系的影响很大。
9.转向操纵机构包括转向盘、、等部分组成。
10.通常按其传动副形式和作用力的传递情况来分类可分为球面蜗杆滚轮式、蜗杆曲柄指销式、、蜗杆蜗轮式、齿轮齿条式等几种。
11.我国的交通规则规定,右侧通行,故转向盘都安置在驾驶室的。
12. 循环球式转向器中一般有传动副。
14.转向传动机构的作用是将传递的力传给转向车轮,以实现。
15.转向传动机构一般包括转向摇臂、、转向节臂以及由梯形臂、横拉杆和前轴组成。
16.转向传动机构的杆件,一般布置在前轴之后,称为。
17. 转向横拉杆是连接左、右梯形节臂的杆件,它与左右梯形节臂及前轴构成。
18. 转向盘自由行程是指未发生偏转而转向盘所转过的角度。
19. 为了保证汽车转向操纵轻便和灵敏,目前最有效的办法就是在汽车转向系统中加装。
20. 按转向助力装置的助力源可分为和两种。
21. 转向助力装置按动力缸、转向控制阀、转向器的相互位置又可分为和。
22. 动力缸、转向控制阀、转向器合为一体的称为。
23.转向系可按转向能源的不同分为____________和___________两大类。
一、填空题1.传动系;行驶系。
2.驾驶员;汽车转向机构。
3.改变;直线。
4.转向器;转向传动机构。
5.相交于一点。
6.转向半径。
7.旋进;旋出。
8.操纵轻便。
9.转向轴;转向传动副。
10.循环球式。
11.左边。
12.两级。
14.转向器;汽车转向。
一、是非题1.汽车转向时,内侧转向轮的偏转角小于外侧车轮的偏转角。
( )2.转向系角传动比越大,转向越省力,越灵敏,所以转向系角传动比应越大越好。
( )3.调整转向器传动副的啮合间隙,可以调整转向盘自由行程。
( )4.蜗杆曲柄指销式转向器啮合间隙是通过增减垫片来调整的。
( )5.转向横拉杆两端螺纹的旋向不同是为了拆装方便。
( )6.常流式动力转向器中的反作用柱塞是用来使驾驶员对道路有“路感”作用。
( )7.转向器蜗杆轴承的预紧度常用测量方向盘的径向拉力来确定。
( )8.所有转向器啮合副都可以调整。
( )9.转向盘自由行程过大,将使转向沉重。
( )10.转向盘自由行程既是不可避免的,又是不可缺少的。
( )11.动力转向装置在失效时,应能保持机械转向系统仍有效工作。
( )12.在调整转向器转向间隙时,应能使传动副处于啮合位置。
( )二、选择题1.桑塔那轿车采用的安全转向操纵机构为( )。
A.缓冲吸能式 B.网状管柱变形式 C.钢球滚压变形式 D.可分离式2.在桑塔那2000型轿车的动力转向系中,转向油泵采用( )。
A.叶片式 B.齿轮式 C.转子式 D.柱塞式3.转向盘自由间隙大,路面传递的力( )。
A.越明显 B.越不明显 C.变化不大4.循环球式转向器是( )转向器。
A.单传动比 B.双传动比 C.三传动比5.转向盘出现“打手”,现象,主要是( )。
A.方向盘自由行程小 B.方向盘自由行程大 C.车速太高 D.转向器缺油6.动力转向装置工作时,转向轮偏角增大时,动力缸内的油压( )。
A.增大 B.减小 C.不变7.轿车广泛采用的转向器是( )。
A.循环球式 B.曲柄双销式 C.可变传动比的齿轮齿条式 D.涡杆涡轮式8.导致动力转向沉重的原因有( )。
A.油箱缺油 B.滤清器堵塞 C.油管弯曲 D.油泵驱动带打滑9.转阀式动力转向系统的转向“路感”突然消失,则可能的原因是()。
A.油泵驱动带断裂 B.油管断裂C.油泵溢流阀卡住造成油压过高 D.转阀扭杆弹簧断裂10.在下列情况中,动力转向起加力作用的是( )。
重庆梁平职业技术学校
汽车转向系统复习题
一、填空题
1.转向系可按转向能源的不同分为____________、____________和___________三大类。
2.机械式转向系由____________、____________和____________三大部分组成。
3.转向系的作用是______________________________。
4.液压式动力转向系中,转向加力装置由___________、___________、___________和
____________组成。
5.循环球式转向器中一般有两级传动副,第一级是_______________传动副,第二级是
________________或________________传动副。
6.齿轮齿条式转向器传动副的主动件是__________,从动件是__________。
7.蜗杆指销式转向器传动副的主动件是__________,从动件是装在摇臂轴曲柄端部的__________。
8.与非独立悬架配用的转向传动机构主要包括__________、__________、__________和 ___________。
9.按传能介质的不同,转向传力装置分为___________和___________两种。
10.液压转向系按液流形式的不同可分为____________和____________两种。
11.按动力转向装置结构的不同,可分为________和__________两种
12.在转向传动机构中,为了防止运动干涉,各个横纵拉杆均采用__________进行连接。
13. 液压动力转向系统分为__________和__________两大部分
14. 根据逆效率的高低不同,转向器可分为转向器、转向器和极限可逆式转向器。
15.上海桑塔拉轿车转向器主要由__________、__________、__________、__________等组成。
16.齿轮齿条式转向器有__________和__________两种
二、选择题
1. 在动力转向系中,转向所需的能源来源于( )。
A.驾驶员的体能 B.发动机动力 C.A,B均有 D.A,B均没有
2. 循环球式转向器中的转向螺母可以( )。
A.转动 B.轴向移动 c.A,B均可 D.A,B均不可
3. 转弯半径是指由转向中心到( )。
A.内转向轮与地面接触点间的距离 B.外转向轮与地面接触点间的距离
C.内转向轮之间的距离 D.外转向轮之间的距离
4.在转向系中起减速增扭,改变力的传递方向的是()
A.转向盘
B.转向器
C.转向梯形 D转向纵拉杆
5.汽车在转向时。
内侧转向轮偏角β与外侧转向轮α的关系()
A. β=α
B. β>α
C. β<α
D.不一定
6.循环球式转向器的传动副()
A.曲柄和指销
B.蜗杆和指销
C.齿条和齿轮式
D.螺杆螺母和齿条齿扇
7.现代汽车左、右转向轮的偏转角,一般从直行位置算起,为()
A.15°-20°
B.25°-30°
C.34°-42°
D.42°-52°
8.轿车的转弯半径一般为( )
A.3-4m
B.4-5M
C.5-6M
D.6-7M
9.上海桑塔拉轿车采用的转向器()
A.齿轮齿条式
B.循环球式
C.曲柄指销式
D.球面蜗杆滚轮式
10.液压式动力转向系,目前广泛应用于()
A.小型货车和轿车
B.高速轿车和重型货车
C.越野汽车
D.中型客车上
11.转向系中能衰减路面不平而传给转向盘的冲击和振动的是()
A.转向器
B.转向横拉杆
C.转向减振器
D.转向臂
12.7.0-20(WFB)型轮辋的名义直径是( )。
A. 7.0mm B.20mm C.7.0英寸 D.20英寸
13..6.5-20(WFB)型轮辋是属于( )轮辋。
A.一件式 B.多件式 C.A、B均有可能 D.无法确定
14轮胎型号“205/55R16”中轮辋直径“16”的单位()
A.米
B.厘米
C.毫米
D.英寸
15. 轮胎型号“195/55R15”中轮辋直径“19”的单位()
A.米
B.厘米
C.毫米
D.英寸
三、判断改错题
1. 可逆式转向器的自动回正能力稍逊于极限可逆式转向器。
( )
2.循环球式转向器中的转向螺母既是第一级传动副的主动件,又是第二级传动副的从动件。
( )
3. 循环球式转向器中的螺杆-螺母传动副的螺纹是直接接触的。
( )
4. 转向横拉杆体两端螺纹的旋向一般均为右旋。
( )
5. 汽车转向时,内转向轮的偏转角应当小于外转向轮的偏转角。
( )
6. 汽车的转弯半径越小,则汽车的转向机动性能越好。
( )
7. 汽车的轴距越小,则转向机动性能越好。
( )
8. 转向系的角传动比越大,则转向越轻便,越灵敏。
( )
9. 动力转向系是在机械转向系的基础上加设一套转向加力装置而形成的。
( )
10. 采用动力转向系的汽车,当转向加力装置失效时,汽车也就无法转向了。
( )
四、识图题
1. 在图1所示转向系中写出其部件名称。
图1 转向系
5_________________ 6___________________ 8______________________
9_________________ 10____________________ 11___________________ 指出下图2中转向器的名称。
图 2
1_________________ 5__________________ 8_____________________
9_________________ 14____________________ 16___________________。
