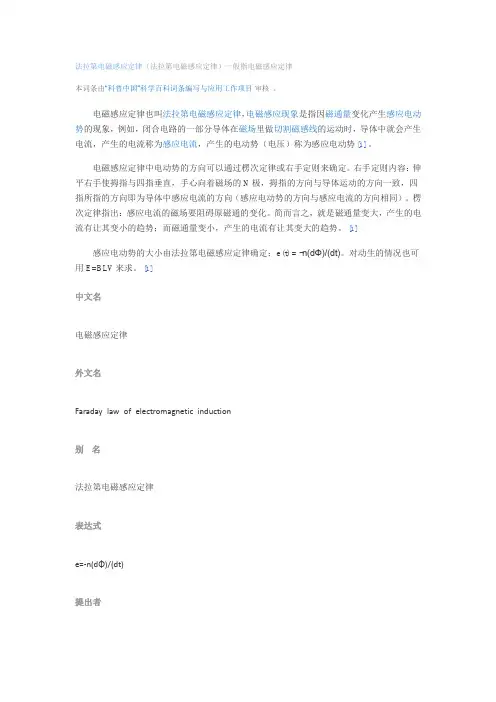

法拉第电磁感应定律(法拉第电磁感应定律)一般指电磁感应定律
本词条由“科普中国”科学百科词条编写与应用工作项目审核。
电磁感应定律也叫法拉第电磁感应定律,电磁感应现象是指因磁通量变化产生感应电动势的现象,例如,闭合电路的一部分导体在磁场里做切割磁感线的运动时,导体中就会产生电流,产生的电流称为感应电流,产生的电动势(电压)称为感应电动势 [1]。
电磁感应定律中电动势的方向可以通过楞次定律或右手定则来确定。
右手定则内容:伸平右手使拇指与四指垂直,手心向着磁场的N极,拇指的方向与导体运动的方向一致,四指所指的方向即为导体中感应电流的方向(感应电动势的方向与感应电流的方向相同)。
楞次定律指出:感应电流的磁场要阻碍原磁通的变化。
简而言之,就是磁通量变大,产生的电流有让其变小的趋势;而磁通量变小,产生的电流有让其变大的趋势。
[1]
感应电动势的大小由法拉第电磁感应定律确定;e(t) = -n(dΦ)/(dt)。
对动生的情况也可用E=BLV来求。
[1]
中文名
电磁感应定律
外文名
Faraday law of electromagnetic induction
别名
法拉第电磁感应定律
表达式
e=-n(dΦ)/(dt)
提出者
纽曼和韦伯
提出时间
1831年8月
适用领域
工程领域
应用学科
物理学、电磁学
时域表达式
e(t) = -n(dΦ)/(dt)
复频域公式
E = -jwnΦ (E和Φ是矢量)。

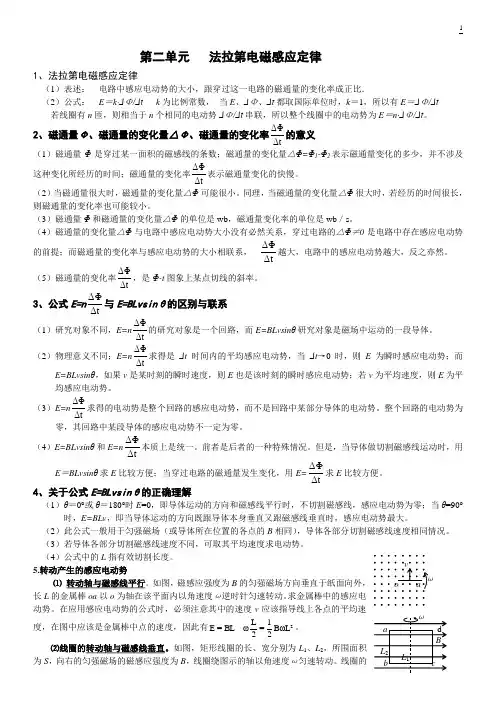

第二单元 法拉第电磁感应定律1、法拉第电磁感应定律(1)表述: 电路中感应电动势的大小,跟穿过这一电路的磁通量的变化率成正比.(2)公式: E =k ·ΔΦ/Δt k 为比例常数, 当E 、ΔΦ、Δt 都取国际单位时,k =1,所以有E =ΔΦ/Δt 若线圈有n 匝,则相当于n 个相同的电动势ΔΦ/Δt 串联,所以整个线圈中的电动势为E =n ·ΔΦ/Δt 。
2、磁通量Φ、磁通量的变化量△Φ、磁通量的变化率tΔΔΦ的意义(1)磁通量Φ是穿过某一面积的磁感线的条数;磁通量的变化量△Φ=Φ1-Φ2表示磁通量变化的多少,并不涉及这种变化所经历的时间;磁通量的变化率tΔΔΦ表示磁通量变化的快慢。
(2)当磁通量很大时,磁通量的变化量△Φ可能很小。
同理,当磁通量的变化量△Φ很大时,若经历的时间很长,则磁通量的变化率也可能较小。
(3)磁通量Φ和磁通量的变化量△Φ的单位是wb ,磁通量变化率的单位是wb /s 。
(4)磁通量的变化量△Φ与电路中感应电动势大小没有必然关系,穿过电路的△Φ≠0是电路中存在感应电动势的前提;而磁通量的变化率与感应电动势的大小相联系,tΔΔΦ越大,电路中的感应电动势越大,反之亦然。
(5)磁通量的变化率tΔΔΦ,是Φ-t 图象上某点切线的斜率。
3、公式E=n tΔΔΦ与E=BLvsin θ的区别与联系(1)研究对象不同,E=n t ΔΔΦ的研究对象是一个回路,而E=BLvsin θ研究对象是磁场中运动的一段导体。
(2)物理意义不同;E=n tΔΔΦ求得是Δt 时间内的平均感应电动势,当Δt →0时,则E 为瞬时感应电动势;而E=BLvsin θ,如果v 是某时刻的瞬时速度,则E 也是该时刻的瞬时感应电动势;若v 为平均速度,则E 为平均感应电动势。
(3)E=ntΔΔΦ求得的电动势是整个回路的感应电动势,而不是回路中某部分导体的电动势。
整个回路的电动势为零,其回路中某段导体的感应电动势不一定为零。

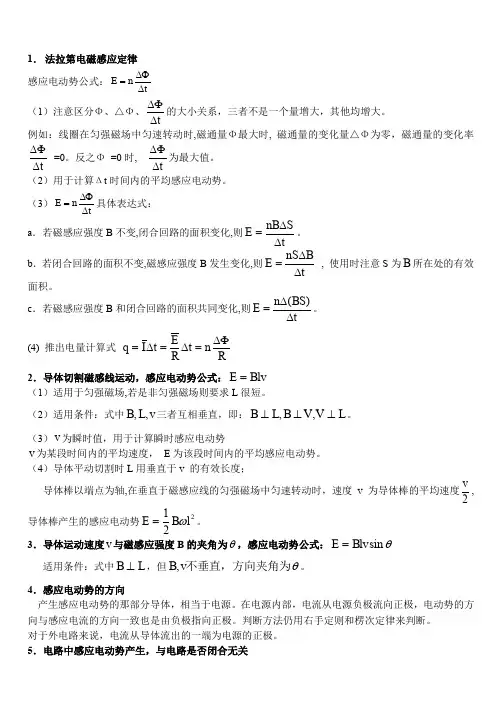

1. 法拉第电磁感应定律 感应电动势公式:tn E ∆∆Φ= (1)注意区分Φ、△Φ、t∆Φ∆的大小关系,三者不是一个量增大,其他均增大。
例如:线圈在匀强磁场中匀速转动时,磁通量Φ最大时, 磁通量的变化量△Φ为零,磁通量的变化率t ∆Φ∆ =0。
反之Φ =0时, t∆Φ∆为最大值。
(2)用于计算Δt 时间内的平均感应电动势。
(3)tn E ∆∆Φ=具体表达式: a .若磁感应强度B 不变,闭合回路的面积变化,则nB S E t∆=∆。
b .若闭合回路的面积不变,磁感应强度B 发生变化,则nS B E t ∆=∆ , 使用时注意S 为B 所在处的有效面积。
c .若磁感应强度B 和闭合回路的面积共同变化,则()n BS E t∆=∆。
(4) 推出电量计算式 E q I t t n R R∆Φ=∆=∆= 2.导体切割磁感线运动,感应电动势公式:E Blv =(1)适用于匀强磁场,若是非匀强磁场则要求L 很短。
(2)适用条件:式中,,B L v 三者互相垂直,即:,,B L B V V L ⊥⊥⊥。
(3)v 为瞬时值,用于计算瞬时感应电动势v 为某段时间内的平均速度, E 为该段时间内的平均感应电动势。
(4)导体平动切割时L 用垂直于v 的有效长度;导体棒以端点为轴,在垂直于磁感应线的匀强磁场中匀速转动时,速度v 为导体棒的平均速度2v ,导体棒产生的感应电动势212E B l ω=。
3.导体运动速度v 与磁感应强度B 的夹角为θ,感应电动势公式:sin E Blv θ=适用条件:式中B L ⊥,但,B v θ不垂直,方向夹角为。
4.感应电动势的方向产生感应电动势的那部分导体,相当于电源。
在电源内部,电流从电源负极流向正极,电动势的方向与感应电流的方向一致也是由负极指向正极。
判断方法仍用右手定则和楞次定律来判断。
对于外电路来说,电流从导体流出的一端为电源的正极。
5.电路中感应电动势产生,与电路是否闭合无关若电路是闭合的,只要穿过电路的磁通量发生变化,则电路中有感应电流。

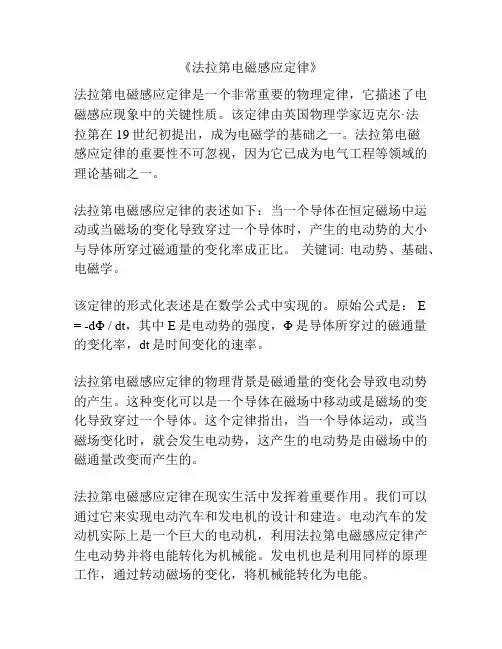

《法拉第电磁感应定律》法拉第电磁感应定律是一个非常重要的物理定律,它描述了电磁感应现象中的关键性质。
该定律由英国物理学家迈克尔·法拉第在19世纪初提出,成为电磁学的基础之一。
法拉第电磁感应定律的重要性不可忽视,因为它已成为电气工程等领域的理论基础之一。
法拉第电磁感应定律的表述如下:当一个导体在恒定磁场中运动或当磁场的变化导致穿过一个导体时,产生的电动势的大小与导体所穿过磁通量的变化率成正比。
关键词: 电动势、基础、电磁学。
该定律的形式化表述是在数学公式中实现的。
原始公式是: E = -dΦ / dt,其中E是电动势的强度,Φ是导体所穿过的磁通量的变化率,dt是时间变化的速率。
法拉第电磁感应定律的物理背景是磁通量的变化会导致电动势的产生。
这种变化可以是一个导体在磁场中移动或是磁场的变化导致穿过一个导体。
这个定律指出,当一个导体运动,或当磁场变化时,就会发生电动势,这产生的电动势是由磁场中的磁通量改变而产生的。
法拉第电磁感应定律在现实生活中发挥着重要作用。
我们可以通过它来实现电动汽车和发电机的设计和建造。
电动汽车的发动机实际上是一个巨大的电动机,利用法拉第电磁感应定律产生电动势并将电能转化为机械能。
发电机也是利用同样的原理工作,通过转动磁场的变化,将机械能转化为电能。
另外,在变压器中,法拉第电磁感应定律也得到了应用。
变压器是一个电流的传输器,在其中,通过变化的磁场和适当设计的导体线圈,可以实现电能的转换和传输。
法拉第电磁感应定律的应用为电气工程带来了巨大的进步,例如,变压器和发电机的功能和效率都得到了显着提高。
总之,法拉第电磁感应定律是电磁学中最基本的定律之一,它描述了导体中的电动势产生机制。
通过理解这一定律及其在实际应用中的作用,我们可以更好地理解、利用电气设备。
补充:除了在电气工程中的应用,法拉第电磁感应定律还常常出现在物理实验中。
例如,在自制的简易交流发电机实验中,我们可以通过旋转磁铁使磁场产生变化,从而产生电动势,实现电能的转换。

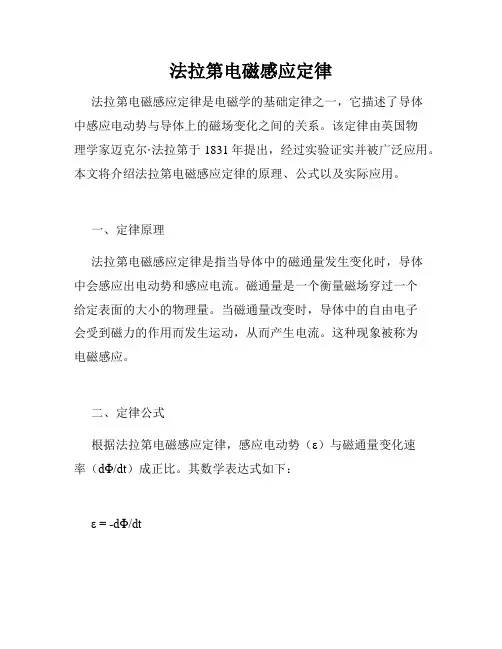

法拉第电磁感应定律法拉第电磁感应定律是电磁学的基础定律之一,它描述了导体中感应电动势与导体上的磁场变化之间的关系。
该定律由英国物理学家迈克尔·法拉第于1831年提出,经过实验证实并被广泛应用。
本文将介绍法拉第电磁感应定律的原理、公式以及实际应用。
一、定律原理法拉第电磁感应定律是指当导体中的磁通量发生变化时,导体中会感应出电动势和感应电流。
磁通量是一个衡量磁场穿过一个给定表面的大小的物理量。
当磁通量改变时,导体中的自由电子会受到磁力的作用而发生运动,从而产生电流。
这种现象被称为电磁感应。
二、定律公式根据法拉第电磁感应定律,感应电动势(ε)与磁通量变化速率(dΦ/dt)成正比。
其数学表达式如下:ε = -dΦ/dt其中,ε表示感应电动势,单位为伏特(V);dΦ/dt表示磁通量的变化速率,单位为韦伯/秒(Wb/s)。
根据右手定则,可以确定感应电动势的方向。
当磁场的变化导致磁通量增加时,感应电动势的方向与变化的磁场方向垂直且遵循右手定则;当磁通量减少时,感应电动势的方向与变化的磁场方向相反。
三、应用举例1. 电磁感应产生的电动势可用于发电机的工作原理。
发电机通过转动磁场与线圈之间的磁通量变化来产生感应电动势,最终转化为电能供应给电器设备。
2. 感应电动势也可以应用于感应加热。
感应加热是通过变化的磁场产生的感应电流在导体中产生焦耳热,实现对物体进行加热的过程。
这种方法广泛用于工业领域中的加热处理、熔化金属等。
3. 感应电动势还可以实现非接触的测量。
例如,非接触式转速传感器利用感应电动势来实现对机械设备转速的测量。
四、实验验证1831年,法拉第进行了一系列实验来验证他提出的电磁感应定律。
其中最著名的实验是在一个充满磁铁的线圈中将另一个线圈移动。
当第一个线圈移动时,第二个线圈中就会感应出电流。
这一实验结果验证了法拉第的理论,为电磁感应定律的确认提供了强有力的证据。
五、应用发展法拉第电磁感应定律为电磁学的发展奠定了基础。

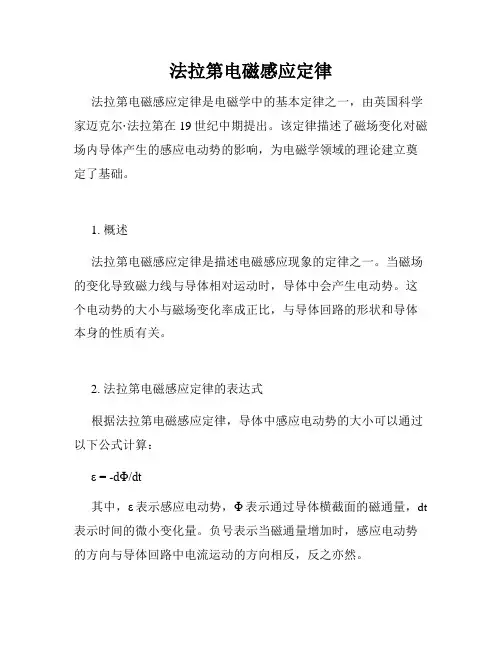

法拉第电磁感应定律法拉第电磁感应定律是电磁学中的基本定律之一,由英国科学家迈克尔·法拉第在19世纪中期提出。
该定律描述了磁场变化对磁场内导体产生的感应电动势的影响,为电磁学领域的理论建立奠定了基础。
1. 概述法拉第电磁感应定律是描述电磁感应现象的定律之一。
当磁场的变化导致磁力线与导体相对运动时,导体中会产生电动势。
这个电动势的大小与磁场变化率成正比,与导体回路的形状和导体本身的性质有关。
2. 法拉第电磁感应定律的表达式根据法拉第电磁感应定律,导体中感应电动势的大小可以通过以下公式计算:ε = -dΦ/dt其中,ε表示感应电动势,Φ表示通过导体横截面的磁通量,dt 表示时间的微小变化量。
负号表示当磁通量增加时,感应电动势的方向与导体回路中电流运动的方向相反,反之亦然。
3. 磁通量的计算为了计算感应电动势,我们需要首先计算通过导体横截面的磁通量。
磁通量Φ可以通过以下公式计算:Φ = B * A * cosθ其中,B表示磁场的磁感应强度,A表示导体横截面的面积,θ表示磁场线与导体法线之间的夹角。
4. 磁感应强度和感应电动势的关系根据法拉第电磁感应定律的表达式,我们可以看出磁感应强度的变化率对感应电动势的大小有直接影响。
当磁感应强度的变化率较大时,感应电动势也会较大。
反之,当磁感应强度的变化率较小或为零时,感应电动势将为零。
5. 应用法拉第电磁感应定律广泛应用于各种电磁设备和技术中。
例如,发电机的工作原理就是利用电磁感应产生电动势,将机械能转化为电能。
同时,变压器也是基于电磁感应原理工作的,通过磁场的变化实现电压的升降。
6. 实验验证为了验证法拉第电磁感应定律,可以进行一系列实验。
例如,可以将一个线圈放置在磁场中,并使磁场的强度发生变化,通过测量线圈中感应电压的变化来验证定律的正确性。
结论:法拉第电磁感应定律是电磁学中的基本定律之一,它描述了磁场的变化对导体中产生的感应电动势的影响。
通过研究和应用这一定律,我们可以更好地理解和利用电磁感应现象,推动电磁学的发展和应用。

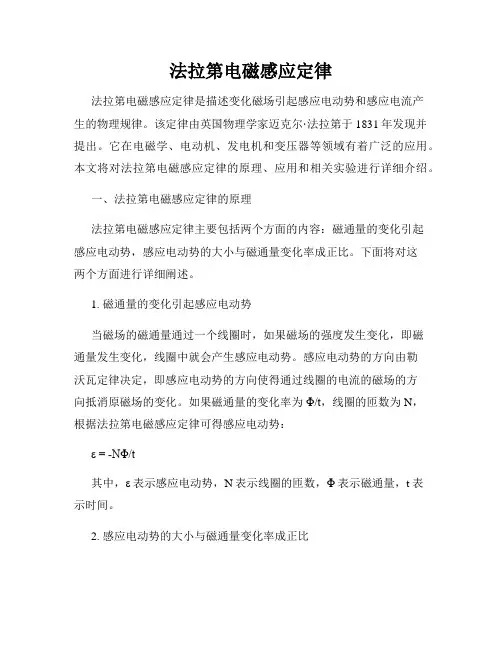

法拉第电磁感应定律法拉第电磁感应定律是描述变化磁场引起感应电动势和感应电流产生的物理规律。
该定律由英国物理学家迈克尔·法拉第于1831年发现并提出。
它在电磁学、电动机、发电机和变压器等领域有着广泛的应用。
本文将对法拉第电磁感应定律的原理、应用和相关实验进行详细介绍。
一、法拉第电磁感应定律的原理法拉第电磁感应定律主要包括两个方面的内容:磁通量的变化引起感应电动势,感应电动势的大小与磁通量变化率成正比。
下面将对这两个方面进行详细阐述。
1. 磁通量的变化引起感应电动势当磁场的磁通量通过一个线圈时,如果磁场的强度发生变化,即磁通量发生变化,线圈中就会产生感应电动势。
感应电动势的方向由勒沃瓦定律决定,即感应电动势的方向使得通过线圈的电流的磁场的方向抵消原磁场的变化。
如果磁通量的变化率为Φ/t,线圈的匝数为N,根据法拉第电磁感应定律可得感应电动势:ε = -NΦ/t其中,ε表示感应电动势,N表示线圈的匝数,Φ表示磁通量,t表示时间。
2. 感应电动势的大小与磁通量变化率成正比当磁通量变化率较大时,所产生的感应电动势也相应增大。
根据法拉第电磁感应定律,感应电动势的大小与磁通量变化率成正比。
即感应电动势的大小为Φ/t的导数。
当磁通量以一定的速率改变时,线圈中产生的感应电动势也以相同的速率改变。
二、法拉第电磁感应定律的应用法拉第电磁感应定律在许多领域有着广泛的应用,尤其是在发电、电动机和变压器等设备中。
1. 发电机发电机是运用法拉第电磁感应定律制造的。
利用机械能驱动导线在磁场中运动,使得磁通量发生变化,从而产生感应电动势。
通过外部电路连接,感应电动势驱动电子流动,最终转化为电能。
2. 变压器变压器是利用法拉第电磁感应定律制造的。
变压器通过磁场感应来实现电能的传递和变换。
当交流电通过变压器的一侧线圈时,由于电流的改变引起磁场的改变,从而在另一侧线圈中感应出电动势,实现电能的输送和变压。
3. 电磁感应传感器电磁感应传感器是利用法拉第电磁感应定律制造的。
法拉第电磁感应定律法拉第电磁感应定律(Faraday's law of electromagnetic induction)是电磁学中的重要定律,描述了磁场的变化如何产生感应电流。
这个定律是由英国物理学家迈克尔·法拉第在1831年发现的,为电磁学的发展做出巨大贡献。
法拉第电磁感应定律可以用一个简洁的数学公式表达:感应电动势的大小等于导线中的磁通量的变化率。
即\epsilon = -\frac{d\Phi}{dt}其中,\epsilon 代表感应电动势,\Phi 代表磁通量,t代表时间。
负号表示感应电动势的方向和磁通量的变化方向相反。
这个定律的核心思想是,当一个导线被置于一个磁场中,并且磁场的强度发生变化时,导线中就会产生感应电流。
这个变化可以是磁场强度的增加或减少,也可以是磁场方向的改变。
这个定律对于理解电磁感应现象和发电原理非常重要,可以应用于实际生活和工程中。
为了更好地理解法拉第电磁感应定律,我们可以从几个方面来解释这个定律的原理和应用。
首先,我们来看一个简单的实验:在一个金属环上绕上一根导线,当将金属环放入强磁场中并旋转时,导线中就会有感应电流产生。
这是因为磁场随着金属环的旋转而发生变化,从而产生感应电动势和感应电流。
这个实验可以用法拉第电磁感应定律来解释:磁通量的变化引起了感应电动势的产生,进而产生了感应电流。
其次,法拉第电磁感应定律在发电中的应用非常重要。
根据这个定律,我们可以利用磁感线的变化来产生电流。
这就是电磁感应发电的原理。
当磁场通过一个线圈时,如果磁场的强度或方向发生变化,就会在线圈中产生感应电流。
这个原理广泛应用于发电机、变压器和电动机等设备中。
通过调节磁场的强度和方向,可以控制感应电动势和感应电流的大小和方向。
此外,法拉第电磁感应定律还与电磁波的产生和传播有关。
电磁波是由振动的电场和磁场所组成的一种波动现象。
根据法拉第电磁感应定律,磁场的变化可以引起电场的变化,进而产生电磁波。
法拉第电磁感应定律法拉第电磁感应定律是关于电磁感应现象中电动势产生的定律。
它是英国物理学家迈克尔·法拉第在1831年通过实验观察到的。
法拉第电磁感应定律揭示了磁场变化引起的感应电流现象,为电磁学的发展做出了重要贡献。
法拉第电磁感应定律的表述为:“当一根导体在磁场中运动或磁场变化时,产生在导体两端的电动势的大小与导体在磁场中运动的速度或磁场变化速率成正比。
”根据法拉第电磁感应定律,可以得出以下三个定律:第一定律:当导体与磁场垂直时,导体中不会产生电动势。
第二定律:当导体与磁场夹角不为零时,导体中会产生感应电动势。
电动势的大小正比于导体在磁场中的速度。
第三定律:当导体与磁场夹角不为零时,导体中会产生感应电动势。
电动势的大小正比于导体所受磁场变化率。
法拉第电磁感应定律的应用非常广泛。
它为电磁感应现象的解释提供了基础,也为电能转换和电磁设备的设计提供了理论依据。
根据法拉第电磁感应定律,我们可以理解一些实际应用。
例如发电机的工作原理就是基于电磁感应定律的。
当磁场和导体的相对运动产生变化时,导体中就会产生感应电动势,从而产生电流。
这就是发电机将机械能转化为电能的原理。
另外,电磁感应定律还可以解释变压器的工作原理。
当交流电通过一个线圈时,会产生交变磁场。
而接近该线圈的另一个线圈中会感应出电动势,从而产生电流。
这个原理被应用于变压器的步进调压、信号传输和能量传输等领域。
同时,法拉第电磁感应定律也可以用于电磁感应的实验教学。
通过实验,学生可以观察到磁场变化对电动势的影响,进而理解电磁感应的基本原理。
在理论研究和工程应用中,法拉第电磁感应定律为我们解决问题提供了重要的参考。
通过对电磁感应现象的深入理解,人们能够更好地利用电磁力和电磁感应现象,使其为社会经济发展和科学研究带来更多的益处。
总之,法拉第电磁感应定律是电磁学中一项重要的定律,它揭示了磁场变化会引起感应电动势的规律。
这一定律为电磁学的研究和应用提供了理论基础,也在发电、变压器和实验教学等领域有广泛应用。
法拉第电磁感应定律法拉第电磁感应定律是电磁学中的基本定律之一,描述了变化磁场引起的感应电动势。
此定律由英国科学家迈克尔·法拉第于1831年提出,并推动了现代电磁学的发展。
本文将介绍法拉第电磁感应定律的内容,以及相关的应用和实验。
一、法拉第电磁感应定律的表述根据法拉第电磁感应定律,当一个导体被置于变化的磁场中时,导体中就会产生感应电动势,从而产生感应电流。
其数学表达方式可以用以下公式表示:ε = -dΦ/dt在上述公式中,ε代表感应电动势,单位为伏特(V);dΦ/dt代表磁通量随时间的变化率,单位为韦伯/秒(Wb/s)。
根据法拉第电磁感应定律,当磁场的变化率为正时,感应电动势的极性为负;当磁场的变化率为负时,感应电动势的极性为正。
二、法拉第电磁感应定律的实验验证为了验证法拉第电磁感应定律,科学家们进行了一系列的实验。
其中最著名的实验之一是法拉第实验,即用一个螺线管绕制的线圈将磁场感应到另一个线圈中。
通过改变输入线圈的电流或改变磁场的强度,可以观察到输出线圈中产生的感应电动势的变化。
除了法拉第实验,还有许多其他实验证实了该定律。
比如,当磁铁快速穿过线圈时,线圈中就会产生感应电流;在发电机工作时,通过转动磁场可以产生电流等。
三、法拉第电磁感应定律的应用法拉第电磁感应定律在许多领域都有广泛的应用。
以下是其中一些常见的应用:1. 电磁感应发电:根据法拉第电磁感应定律,通过改变磁场的强度或导体回路的面积,可以产生感应电动势,从而实现发电。
这种原理被广泛应用于发电机和发电厂。
2. 变压器:变压器是电力输送和转换中常用的设备,其工作原理也基于法拉第电磁感应定律。
变压器通过交流电产生变化的磁场,从而在输入线圈和输出线圈之间产生感应电动势和电流,从而实现电压和电流的转换。
3. 感应加热:法拉第电磁感应定律的另一个应用是感应加热。
通过在导体附近放置一个变化磁场的线圈,可以感应出感应电流,并使导体发热。
这种原理被广泛应用于感应炉、感应焊接等工艺中。
法拉第电磁感应定律1. 简介法拉第电磁感应定律是描述电磁感应现象的重要定律。
它由英国科学家迈克尔·法拉第于1831年提出,是电磁学的基础定律之一。
该定律描述了当磁通量发生变化时,导体中会产生与磁通量变化方向相反的感应电动势。
2. 法拉第电磁感应定律的表述法拉第电磁感应定律可以通过以下公式进行表述:ε = -dΦ/dt其中,ε表示感应电动势,Φ表示磁通量,t表示时间。
公式中的负号表示感应电动势的方向与磁通量变化方向相反。
3. 定律的解释与应用根据法拉第电磁感应定律,当磁通量发生变化时,导体中会产生感应电动势。
这个电动势可以通过导体两端的电压差进行测量,从而实现能量的转化和传输。
因此,法拉第电磁感应定律是发电机和变压器等电磁设备的基础原理。
3.1 发电机发电机是利用法拉第电磁感应定律产生电能的设备。
当导体与磁场相互作用时,磁通量会发生变化,从而产生感应电动势。
通过不断旋转导体或磁场,可以不断改变磁通量,进而产生稳定的感应电动势。
这种感应电动势可以通过电路连接到负载上,实现电能的输出。
3.2 变压器变压器是利用法拉第电磁感应定律改变电压的设备。
变压器由两个绕组组成,分别是主绕组和副绕组。
当主绕组中的交流电流发生变化时,产生的磁场也会发生变化,从而改变副绕组中的磁通量。
根据法拉第电磁感应定律,这种变化的磁通量会在副绕组中产生感应电动势,从而改变副绕组中的电压。
3.3 感应炉感应炉是利用法拉第电磁感应定律产生热能的设备。
感应炉通过感应加热的原理,将交流电源的电能转化为高频电磁场的能量。
当导体置于高频电磁场中时,导体中的自由电子受到电磁力的作用,产生热能。
这种热能可以用于金属加热、熔炼等工业应用中。
4. 应用举例法拉第电磁感应定律在实际工程中有着广泛的应用。
以下是一些常见的应用举例:•发电机:将机械能转化为电能,供给家庭和工业使用。
•变压器:调节电能的电压,以适应不同场合的需要。
•感应炉:用于金属加热、熔炼等工业应用。
法拉第电磁感应定律
深圳罗湖区罗湖外语学校 张杰
一、教材地位分析
从知识角度来看:电磁感应现象及其规律与电场、磁场和恒定电流有紧密联系,又是学习交流电、电磁振荡和电磁波的基础。
定律本身又是这重要内容的核心。
从物理思想角度来看:法拉第诞生于一个需要产生伟人的时代。
他的电磁理论改变了人类的生产和生活。
他认识磁场的思想:从虚拟量的建立到虚拟量的数学量化分析(磁感线、磁通量到磁通量的变化率)开创了一个新的时代。
这样的内容无疑是高中电学教学中的核心之一。
二、教学目标
◆知识与技能:
1、 知道影响感应电动势大小的因素;
2、 掌握法拉第电磁感应定律的内容和数学表达式;
3、 实验的技能.
◆能力与方法:
1、 观察能力、质疑意识及思维的辨析能力;
2、 学习和体会解决物理问题的思想和基本方法; ◆情感态度与价值观:
1、 激发学生的求知欲和乐于参与、体验探索物理规律的意识;
2、 主动与他人合作、与他人交流的愿望。
三、教学重、难点
知识重点:法拉第电磁感应定律。
能力重点:规律t
n E ∆∆Φ
=的得出过程。
知识难点:磁通量的变化及磁通量的变化率的理解。
能力难点:实验设计;
四、教学过程
㈠.新课引入
1. 跳绳游戏引入:
将一特殊绳(多匝电线与一灵敏电流计连接绕成的回路的一部分)作跳绳。
2. 观察与思考:
⑴.在跳绳游戏中你发现什么?(电流计的指针在微微偏转)
⑵.电流计的指针偏转说明电路中有电流,这电流来自哪里?这是什么时候现象?
(见图1)
归纳整理如下思路(板书):
电磁感应→电流→感应电流
⑶.感应电流的变化有何特点?(电流的方向在变)
3. 教师演示:电流方向变化可以通过数学中的坐标系表示出来,下面通过微电流
传感器将电流方向变化显示出来。
(见图2
(图1) (图2)
传感器中显示结果:电流的方向在变化,其大小也在变化 归纳整理上述思路(板书):
电磁感应→电流→感应电流→电源→感应电动势
4. 引入课题:研究决定感应电动势大小的因素(课题)
㈡.新课教学:
1.猜想:感应电动势大小与什么因素有关?
B 、△Φ、L (导线长度)、S(导线所围面积)、V (线圈绕动的速度)、△t 、n (线
圈匝数)…….
2.学生猜想分析:
⑴.学生猜想中的B 、△Φ、L 、S 归纳为 (磁通量变化) B 、△Φ、L 、S →△Φ ⑵.△Φ、V 、△t 的认识
利用学习电磁感应现象时做过的两个实验检验上述结论(得到感应电流)。
(图3) (图4)
⑶.与△Φ无关的验证:
由图3实验:让同一磁铁从同一位置(如同一高度)穿过线圈到同一位置,磁通
量变化是相同的,但快慢不同时,线圈中感应电流不同。
⑷.对比(图1、3、4)观察三个实验中获得较大感应电流情况,寻找其共同点
“三快”时电动势(电流)大:绳子快;磁铁运动快;滑片移动快
共同特征:磁通量变化的快→感应电动势(电流大)大
学生猜想中的△Φ、V、△t归纳为(磁通量变化的快慢)
⑸.结论
决定感应电动势大小的因素有:
磁通量变化的变化率(快慢)和线圈的匝数。
且可能有:感应电动势与二者成正比。
3.实验验证方法
变量控制法
⑴.n一定时,研究感应电动势与△Φ/△t的关系。
⑵.△Φ/△t一定时,研究感应电动势与n的关系。
4.方案设计与思考:
⑴问题:△Φ/△t如何测量?:
教师释疑:
磁通量是穿过某一面积的磁感线条数,而磁感线是法拉第假想出来的,因此这个量无法测量!处理△Φ/△t可以如下两种方案。
方案一:在时间相同的情况下,改变穿过某一面积的条形磁铁数量。
方案二:在磁铁条数不变情况下,改变穿过线圈面积的时间。
⑵.方案选择:
考虑到条形磁铁的磁性不可能完全一样,所以选择方案二,在传送带上固定一条形磁铁,让传送带以V、2V、3V速度运动,控制△Φ/△t的成倍数变化。
(方案如图5)
(图5)
5.实验器材
可成倍数控制速度的同步电动机;同步带(上一端固定一强磁铁);
线圈(连接到微电压传感器上),处理数据的电脑(已连接传感器)。
6.实验
⑴.实验:n一定时,改变使同步电动机的速度成倍数变化;记录下每次磁铁穿
过线圈时,传感器将釆集的数据传送电脑进行图象处理。
(图6)
⑵.实验数据分析
教师说明:
①从实验中可见:感应电动势的大小是瞬间变化的
②为便于比较感应电动势的大小是否成倍数的变化,实验中只比较瞬时值,其中
又以比较最大值最为方便。
③调整传感器坐标比例可准确显示各次实验的最大值。
(见图6)
以上图象为同一磁铁穿过线圈不同速度时线圈中产生的感应电动势的大小. 由图象数据显示:感应电动势的大小与穿过线圈的磁通量的变化率成正比.
7.规律总结
⑴.学生归纳
法拉第电磁感应定律:电路中感应电动势的大小跟穿过这一电路的磁通量的变化
率成正比,与线圈的匝数成正比。
⑵.公式:(在国际单位制中) t
n
E ∆∆Φ
= ⑶.感应电动势的平均值与瞬时值。
例题1.一组学生为验证感应电动势E 感与
t
∆∆Φ
成正比,设计了如下探究方案。
该方案的条形磁铁运动设为自由落体运动。
用同一个条形磁铁从不同高度落下穿过同一个线圈,将线圈接上电压传感器,电压传感器测量的感应电动势传输给电脑.磁铁每次下落的起始位置距离线圈比较远,这时磁铁在线圈处的磁场可以忽略.
⑴.使第二次穿过线圈磁通量的变化率为第一次的2倍,磁铁两次下降的高度应为:
h 2= h 1
⑵.某小组电脑收集到磁铁两次穿过线圈的图形如图.下列说法正确的是( ) A.磁铁每次进入和穿出线圈过程中的感应电动势的方向相反。
B.磁铁每次进入和穿出线圈过程的磁通量的变化量不相等. C.曲线甲对应磁铁从h 1的位置下落并穿过线圈. D.甲、乙曲线表明首先穿过线圈的磁极都是N 极.
1
图1
例题2.某小组电脑收集到磁铁两次穿过线圈的图形如下图.请思考: ⑴.两次磁铁下降穿过线圈中心位置时的速度是v 甲=2v 乙吗? ⑵.从图象中看,甲的正向最大值与乙的正向最大值是E 甲= 2E 乙吗?
㈢.小结与练习
1.小结:
⑴电磁感应现象的本质是产生感应电动势.
⑵感应电动势的大小与磁通量的变化率成正比,即E =n t
∆∆Φ
. 2.练习(略)
乙甲
h
1
4h。
