HH-4型数显恒温水浴锅标准操作规程

HH系列数显恒温水浴锅1.目的规定HH系列数显恒温水浴锅的标准操作规程。

2.范围单列4孔HH-4加热功率1000w的HH系列数显恒温水浴锅的操作、维护及保养。

3.术语无4.职责QC人员严格执行此操作规程，做好本职工作。

5.内容5.1参数设置使用时必须先加水于锅内，再接通电源。

5.1.1设置温度按SET键进入温度设置模式设定设置或查看设定值，按下SET键看到数字闪动表示在设置模式下，按向上钮增加设置值，向下钮减少设置值，一直按着不放会一直增加或减少到您需要的值，设置完毕，再按下SET按钮退出设置模式，返回正常工作测量模式。

5.1.2调整参数Sc按着SET键3秒钟不放后进入内部参数设置调整界面，界面显示Sc是误差校准值，表示温控仪测定值和实际值的误差，默认为0.0，您可以再按下SET键，显示闪动的数字进入调整状态，按上或下按钮调整数值。

（-9.9～9.0）5.1.3调整参数E设置完后按SET键进入下个参数的调整，界面显示E表示断点控制的提前量（仅当P值设置为0时生效），默认值为0.5，调整方式和Sc一样。

5.1.4调整参数P再按下SET键进入第三个参数，界面显示P表示P值设定，P值的含义大致为启动控制温度＝设定值－（10／P值）。

如设置为50度，P值为10时表示49度开始控制，P为4时表示47.5度时开始调整。

如果使用时温度过冲太大，将P值适当调小，如果温度上升过慢或则始终达不到控制温度，将P值适当调大。

（注：当P值为0时进入断点控制模式，即系统PID失效，当温度低于（设定值-E值）时开始加热，否则停止加热。

）5.1.5调整参数c再按SET键进入最后参数C的设置，最后的参数暂时为系统内部保留参数，请不要调整，默认值为20.0。

所有参数设置完毕，按下SET键，返回正常工作状态。

锅内不可加水过多，以免沸腾时水溢出锅外，并应注意锅内水不能使电热管露出水面，以免烧杯电热管，造成漏水。

5.2注意事项5.2.1为了确保安全，使用时请接上地线。

电热恒温水浴锅操作规程一、技术参数1. 型号：DRHH-S42. 电源：AC220V3. 温度显示方式：数显4. 控温范围：RT+5℃-100℃5. 控温精度:±0.5℃6. 分辨率：0.1℃7. 工作室尺寸mm：300×450×110二、使用方法及注意事项1. 安全用电：该仪器用220V交流电源，电源插座应采用三孔安全插座，必须铜山接地，且不可将接地线接到煤气管上。

2. 通电前应先将水注入锅内至隔板以上五公分左右，使用过程中加热管决不能露处水面，否则加热管将会烧毁甚至爆裂或漏水、触电等。

3. 加热状态下（绿灯亮时）设定无效，无控制，可能会一直升温至沸腾，因此不能再绿灯亮时修改设定。

三、操作方法1. 接通电源(插入电源插头)，电源指示灯亮（红灯），表示电源已接通。

2. 按电源键，数码管亮，温控仪工作。

3. 温度设定：（1）显示范围0-99.9℃，控温范围：试问=5℃-99.9℃。

（2）按功能键，数字善良即可设定，长按▲或▼键，温度值快速“增”或“减”至接近所需设定的温度值，点动▲或▼键，每次.1℃，精确调整至所需设定温度值。

设定结束，按功能键进入P值设定。

4. P值设定：（1） P值设定范围:0-99,出厂时设定30.（2） P值功能：P值为加热未到设定值提前进入间隙加热，自整定模糊控制的温度数。

P值可调节加热速度与控制温度偏差，P值设定与环境温度，工作温度及注水量有关，环境温度与哦你工作温度差值小，注水量少，P值应调大，反之P值应调小，实测温度高于设定温度，P值应调大，反之实测温度低于设定温度，P值应调小。

P值小，加热速度快。

（3） P值设定：按功能键，显示P，即可按▲或▼键，设定P 值，设定结束，按功能键进入控温状态，绿灯交替亮灭，绿灯亮表示加热，绿灯灭表示恒温。

5. 工作结束，按电源键，显示OFF，至数码管不亮，即为关机。

二.注意事项1. 电热数显恒温水浴锅使用时必须将三眼插座有效接地线。

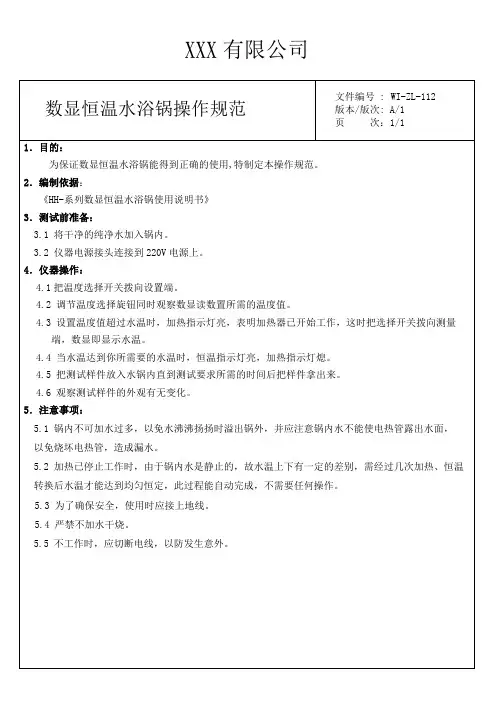

XXX有限公司
数显恒温水浴锅操作规范文件编号 :WI-ZL-112
版本/版次: A/1
页次：1/1
1．目的：
为保证数显恒温水浴锅能得到正确的使用,特制定本操作规范。

2．编制依据：
《HH-系列数显恒温水浴锅使用说明书》
3．测试前准备：
3.1 将干净的纯净水加入锅内。

3.2 仪器电源接头连接到220V电源上。

4．仪器操作：
4.1把温度选择开关拨向设置端。

4.2 调节温度选择旋钮同时观察数显读数置所需的温度值。

4.3 设置温度值超过水温时，加热指示灯亮，表明加热器已开始工作，这时把选择开关拨向测量
端，数显即显示水温。

4.4 当水温达到你所需要的水温时，恒温指示灯亮，加热指示灯熄。

4.5 把测试样件放入水锅内直到测试要求所需的时间后把样件拿出来。

4.6 观察测试样件的外观有无变化。

5．注意事项：
5.1 锅内不可加水过多，以免水沸沸扬扬时溢出锅外，并应注意锅内水不能使电热管露出水面，
以免烧坏电热管，造成漏水。

5.2 加热已停止工作时，由于锅内水是静止的，故水温上下有一定的差别，需经过几次加热、恒温
转换后水温才能达到均匀恒定，此过程能自动完成，不需要任何操作。

5.3 为了确保安全，使用时应接上地线。

5.4 严禁不加水干烧。

5.5 不工作时，应切断电线，以防发生意外。

1仪器组成
由主机控制面板、浴槽、加热组件及温度传感器、LED显示屏等组件构成。

2环境条件
温度：室温～100℃交流电流：220V
3适合范围
HH系列数显恒温水浴主要用于实验室中蒸馏，干燥，浓缩，及温渍化学药品或生物制品，也可用于恒温加热和其它温度试验。

4操作步骤
4.1 向工作室水箱注入适量的洁净自来水，直至水面距浴槽顶端
1-2cm为宜，放置容器。

4.2 接通电源。

4.3 选择恒温温度。

水浴锅HH系列将温度“设置—测温"选择开关
拨向“设置"处，调节温控旋钮，数字显示所需的设定温度。

水浴锅HH系列将温度“设置—测温"选择开关拨向“测温"处，数字显示工作水箱的实际温度（红色指示灯亮，表示加热器工作）。

4.4 水浴锅HH系列工作完毕，将温控旋钮置于最小值，切断电源。

5注意事项
5.1 禁止在水浴锅HH系列无水状态使用加热器。

加热管使用一年
后，请检查（包括连接点）是否完好。

5.2 每次使用前检查浴槽水位，及时补水，保持正常水位。

5.3 水浴锅HH系列当第一次使用恒温时，水箱内的实际温度会出现
大于设定温度属正常现象，反复加热2-3次，即能正常工作，因温度传感器需要激活才能稳定。

5.4 在仪器运行时，如果发现不正常现象，应立即切断电源，与仪
器管理员联系。

6 日常维护和保养
6.1 定期擦洗仪器的外部，保持仪器的整洁。

6.2 浴槽中水应定期更换，避免长菌和青苔，阻塞水泵。

6.3 长时间不用时，应将工作室水箱中的水排除，用软布擦净并晾
干。

有限公司SOP-SB-101-A/0 第1页共2页
1. 目的：
建立HH-4型数显恒温水浴锅标准操作规程的标准操作程序和操作要求，以规范其操作。

2. 适用范围：
适用于HH-4型数显恒温水浴锅操作。

3. 责任人：
经过培训、考核合格上岗的检验员。

4.正文：
4.1 规程：
4.1.1 接通与本仪器要求相一致的电源,并将所使用的供电电源插座的接地端可靠接地；
4.1.2 打开电源开关,按SET键,红屏显示“SP”字符，绿屏个位数字开始闪动，表示仪表进入温度设定状态,按“Δ”键设定值增加,按“▽”键设定值减小；长按Δ或▽键数据会快速变动，设定温度确定后再按一下SET键回到正常工作状态，温度设定完毕，仪器会按所定温度自动控温；
4.1.3 仪器使用完毕，取下仪器左侧放水管将水放净，并擦拭干净。

4.2 注意事项及日常维护
4.2.1 水浴锅应放置在稳定的平台上；
4.2.2 使用前，必须首先将水加入隔板以上50mm，再通电加热，注意不得缺水加热；
4.2.3 使用时，注意不应用手触加热管,避免烫伤；
4.2.4 使用后，将水及时放掉,并擦干净保持清洁,以利于延长使用寿命。

5. 附件：
无
6. 相关GMP文件：
无
7. 变更历史：
1.本文件于2020年02月25日制定。

第1页共2页。

HH-4数显恒温水浴锅操作规程
文件编码：规程4-05-00
第 1 页，共 1 页签署人：签署日期：生效日期：
分发部门：质量品管部、质量检验中心
HH-4数显恒温水浴锅操作规程
一.目的
建立HH-4数显恒温水浴锅操作规程，规范HH-4数显恒温水浴锅的操作，确保实
验结果的准确。

二.适用范围
适用于HH-4数显恒温水浴锅的操作。

三.责任
质量品管部负责HH-4数显恒温水浴锅的操作、维护和保管。

四.正文
1. 仪器操作
1.1 把水注入锅内至隔板以上，插上电源，将开关开至“一”，数显屏显示数字。

1.2 设定温度，按【SET】键可设定或查看温度设定点。

按一下【SET】，数码
管子符开始闪动，说明仪表进入设定状态，按【△】键设定值增加，按【▽】键设定
值减小，长按【△】或【▽】键数据会快速变动，设定所需值后，再次按【SET】键
仪表回到正常工作状态，温度设定完成。

1.3 工作过程中，注意水量，及时加够水量，避免加热管干烧，导致加热管烧毁
甚至爆裂或焊锡融化漏水、触电等。

1.4 工作结束后，将水浴锅开关关至“0”，拔下插头，切断电源。

2. 日常维护及注意事项
2.1 HH-4数显恒温水浴锅应平放在固定平台上，该产品用220V交流电源，电源插
座要采用三孔安全插座，必须妥善接地。

2.2 经常保持锅内水的清洁，当不小心把溶液洒漏水浴锅内、外，立即清洁，以
免腐蚀水浴锅，减短水浴锅寿命。

2.3 工作结束后，务必关闭水浴锅，以免干烧，导致不能使用。

3. 对应的记录表单
《检化验仪器设备使用记录表》。

SOP/QC(07）008－01HH—4型恒温水浴锅使用操作及预防性维护操作规程文件类别：操作规程江西中兴汉方药业有限公司目的：制定HH—4恒温水浴锅操作规程,规范HH—4恒温水浴锅操作,保证HH-4恒温水浴锅正常运行。

依据：厂家说明书范围：适用于HH—4恒温水浴锅操作.责任：质量控制科QC主任及QC检验员正文：1操作程序1.1使用方法：1。

1.1使用时必须首先加水于锅内,所加水位必须高于电热管表面，接通电源，设定温度时，按SET键可设定或查看温度设定值.1.1.2按一下SET键,温度显示字符开始闪动,表示仪表进入设定状态；此时，按“▽”设定值减小，按“Δ”设定值增加,常按住“Δ”“▽”键数字快速增减变动。

显示范围0-99.9℃，控温范围+5—99。

9℃.1.1.3到达设定数值时，再次按SET键，仪表回到正常工作状态,温度设定完毕，加热工作开始,温度显示器左上角指示灯亮.1.1。

4温度显示当前温度值,达到设定温度时，进入恒温状态，恒温显示器左上角指示灯熄灭。

1。

2注意事项:1.2.1该产品使用220V交流电，电源进线是三角插座,接地线应妥善接地。

1.2.2锅内加水不宜过多，以免沸腾时水量溢出锅外，但最低水位不能使加热管露出水面。

2预防性维护保养：以下操作均由仪器操作者或仪器保管员执行2。

1季度预防性维护2。

1。

1清洁:1）水槽内外应经常保持整洁,外壳喷塑处切忌用有反应的化学溶液擦拭,以免发生化学反应。

2）仪器不宜在高压、大电流、强磁场、带腐蚀性气体环境下使用,以免仪器干扰损坏及发生触电危险。

2.1。

2检查:1）水槽内应加入纯化水，液面是否超过总高度的1/2。

2）若环境温度高于32℃,最好将仪器放置在有空调设施的室内使用，使仪器工作时的环境温度在32℃以下。

3）设备水槽内存储的是纯化水，为延长设备的使用寿命，一定要定期更换水槽的纯化水，每月一次；长期不使用时（连续2个月），一定要将水槽的纯化水放干净，并清洁水槽内外,并套好塑料薄膜防尘罩放在干燥室内，以免温度控制仪器受潮而影响使用.2。

数显恒温水浴锅安全操作规程1.概述2.操作前准备2.1检查设备是否完好，如电源、温度控制仪表、加热器等；2.2检查外部及内部是否干净，如有污垢应及时清洗；2.3确保设备接地良好，以保证电气安全。

3.操作注意事项3.1操作人员应穿戴实验室安全防护用品，如实验服、手套、护目镜等；3.2不得将水花接触到加热器及电源，以免发生短路及触电事故；3.3操作人员须了解设备的温度和容量限制，避免超出规定范围进行实验；3.4水量的控制应适量，不得过满或过少，以免溢出或造成加热不均匀的情况；3.5操作人员宜避免长时间离开实验现场，以确保实验操作的安全性；3.6实验结束后，应关闭加热器和电源，待温度降至安全范围后方可清理设备。

4.安全防护4.1实验中应注意避免化学品的溅洒，如若不慎被溅洒，应立即用大量的清水冲洗受伤处，并及时就医；4.2在使用实验相关化学品时，应检查其性质，避免与其他物质发生反应引发危险；4.3操作人员应避免将手伸入水中，以免发生烫伤；4.4长时间操作该设备时，应适量补充水分，避免因流汗过多导致体内水分不足。

5.设备维护5.1定期检查设备的电源线和连接线，如发现断裂或损坏应及时更换；5.2定期对加热器进行维护，包括清洁加热器表面的尘垢；6.应急措施6.1如实验现场发生火灾，应立即停止加热，切断电源，并使用灭火器进行灭火，如无法控制火势，应立即报警并迅速撤离实验室；7.注意事项7.1实验操作人员应接受相应的培训，了解仪器的操作原理和安全事项；7.2非专业人员切勿擅自操作该设备，以免发生安全事故；7.3在实验室操作时，应遵守相关实验室安全管理制度。

以上是数显恒温水浴锅的安全操作规程，操作人员应严格按照规程进行操作，确保实验操作的安全性和准确性，并保护设备的正常使用和使用寿命。

浙江衢州联州致冷剂有限公司技术标准Q/ JHGF LZ J 19-2016 A版/0次HH-4数字恒温水浴锅作业指导书批准：审核：编制：2016-XX-XX 发布 2016-XX-XX实施浙江衢州联州致冷剂有限公司发布HH-4数字恒温水浴锅作业指导书1目的规范数字恒温水浴锅操作，使操作人员掌握如何使用水浴加热仪器的正确使用方法，确保产品质量2范围适用于HH-4数字恒温水浴锅的作业使用3职责质检部门测试人员负责仪器的保养，使用，保管。

4操作步骤4.1往水箱注入适量的洁净自来水。

4.2将控温旋钮调到最低（从左向右调节温度逐渐增大）。

4.3接通电源，打开电源开关。

4.3.1第一次按设定键，指示灯SL亮，进入温度设定状态，按上调键，向上调0.5℃，按下调键，下调键，下调0.1℃。

4.3.2第二次按设定键，首位显示d，进入设定提前控制温度值，可在0-5℃调整。

（如设定温度为50℃，如果冲温0.5℃，为防止冲温将d调为0.5，这样如果加热到49.5℃就断开加热；又如设定温度为90℃，如果超温1度，就将d调为1，最后加温到89℃就断开）。

4.3.3第三次按设定键，首位显示C或－，进入温度偏差调整，可在-9.8-+9.9℃调整。

（例如当显示温度比实际温度小0.5℃，将C调至+0.5℃,这样就实际与显示一致；当显示温度比实际温度大0.5℃，将C调至-0.5℃，这样就实际与显示一致）。

4.3.4第四次按设定键可恢复到测量状态，如有设定值即自动控制，在设定值设定结束，如不按设定键回到测量状态，控温表5秒后自动跳回并工作。

4.3.5长按设定键5-8秒，可自动复位温度值恢复00.0℃，首次设定温度前，如设定温度不正常，应先复位后使用。

4.3.6如果是高精度的控温，3-5与3-6不需要操作；另外再按设置键一次，上排显示-d,说明进入设定最低加热功率系数，开机自动为3，可在1-8调整。

（建议在半封闭状态设置成7-8左右；全封闭状态为1-2左右）4.3.7工作完毕，按设定键5-8秒左右，控温系统会自动复位，设定温度恢复为00.0关闭加热电源。

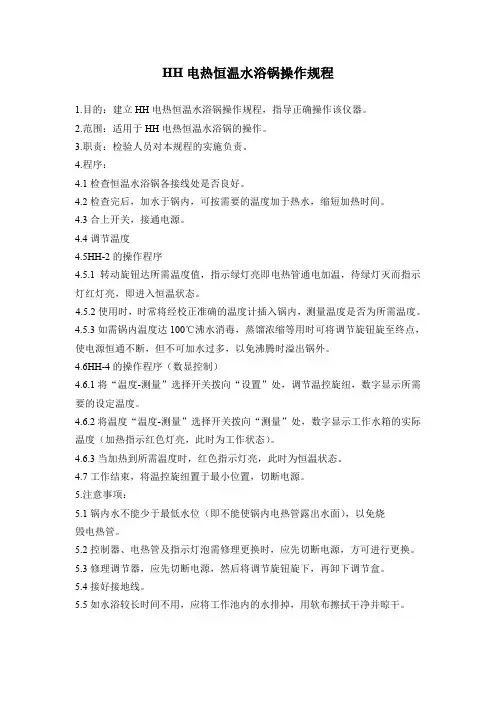

HH电热恒温水浴锅操作规程1.目的：建立HH电热恒温水浴锅操作规程，指导正确操作该仪器。

2.范围：适用于HH电热恒温水浴锅的操作。

3.职责：检验人员对本规程的实施负责。

4.程序：4.1检查恒温水浴锅各接线处是否良好。

4.2检查完后，加水于锅内，可按需要的温度加于热水，缩短加热时间。

4.3合上开关，接通电源。

4.4调节温度4.5HH-2的操作程序4.5.1转动旋钮达所需温度值，指示绿灯亮即电热管通电加温，待绿灯灭而指示灯红灯亮，即进入恒温状态。

4.5.2使用时，时常将经校正准确的温度计插入锅内，测量温度是否为所需温度。

4.5.3如需锅内温度达100℃沸水消毒，蒸馏浓缩等用时可将调节旋钮旋至终点，使电源恒通不断，但不可加水过多，以免沸腾时溢出锅外。

4.6HH-4的操作程序（数显控制）4.6.1将“温度-测量”选择开关拨向“设置”处，调节温控旋纽，数字显示所需要的设定温度。

4.6.2将温度“温度-测量”选择开关拨向“测量”处，数字显示工作水箱的实际温度（加热指示红色灯亮，此时为工作状态）。

4.6.3当加热到所需温度时，红色指示灯亮，此时为恒温状态。

4.7工作结束，将温控旋纽置于最小位置，切断电源。

5.注意事项：5.1锅内水不能少于最低水位（即不能使锅内电热管露出水面），以免烧毁电热管。

5.2控制器、电热管及指示灯泡需修理更换时，应先切断电源，方可进行更换。

5.3修理调节器，应先切断电源，然后将调节旋钮旋下，再卸下调节盒。

5.4接好接地线。

5.5如水浴较长时间不用，应将工作池内的水排掉，用软布擦拭干净并晾干。

HH-4恒温水浴锅使用说明书电热恒温水浴锅广泛用于蒸馏、干燥、浓缩及浸渍化学药品或生物制品。

是各大中院校，环保、科研、卫生、防疫、石油、冶金、化工、医疗等单位实验室化验人员理想必备的工具。

一：主要技术参数：1：控温范围：室温—100℃±0.5℃(达到100℃时显示d,最高可到105℃即d5.0)2：均匀度：＜±0.5℃3：加热功率：800W4：工作室(mm) 310×310×120二：结构：本产品系水槽式，内胆采用优质不锈钢材料，外壳采用优质冷轧板喷塑而成，内胆与外壳夹层以玻璃棉绝热，加热快省电，并装有恒温调节器，使用者可根据需要设定温度。

三：使用方法：1：使用时可按需要的容量加水，以缩短加热的时间。

（注意加水不可过多，以免沸腾时水溢出锅外，并注意锅内水量不能低于水箱高度的三分之二，水量过低会造成温冲过高测温不准。

长时间使用需经常加水，不能使锅内电热管露出水面。

以免烧坏电热管，造成漏水）。

接通电源，打开电源开关，指示灯亮.2. 通电后先闪烁显示dfs,后显示日.以检测数码管笔画是否有缺.3. 设定温度：按设定键SET设定指示灯SL亮,进入温度设定状态,按上调键▲向上调整0.1℃。

按下调键▼向下调整0.1℃。

再按一次SET键回到测量状态。

4. 调整加热功率系数：长按设置键SET5-8秒，首位显示d.进入设定最低加热功率系数,开机自动为3.可在1-9调整.(使用70-99.9℃时可将加热功率系数调整为5-9即可)。

5. 误差的修正：在确认仪表显示的值不是正确的测量值时可对显示值进行修正。

按SET键5-8秒进入仪表内层菜单，第一个出现的参数为首位显示P.进入设定最低加热功率系数,再按一次SET 键出现并的参数C即误差修正参数，配合△或▽键可修改此参数。

误差的修正的范围为-9.9℃到+9.9℃，（例如：控温仪显示温度37℃，水箱内的实际温度36℃，则C值减少1℃。

HH-S4型电热恒温水浴锅操作规程1 目的为规范设备操作、校准及维护保养，防止设备误操作及维护保养不到位造成设备损坏或数据不准确，特制定本规程。

2 范围适用于HH-S4型电热恒温水浴锅的操作。

3 职责设备使用授权人员对本文件实施负责，设备管理员负责监控。

4使用条件1.1 温度范围：室温+5℃～100℃，温度精度：±0.5℃，温度波动：±0.5℃1.2 工作环境：温度5～40℃以内相对湿度不大于65%1.3工作电源：220±22V,50Hz±1Hz5面板布置说明2.1PV显示器（红）：显示测量温度或根据仪表状态显示各类提示符。

2.2SV显示器（绿）：显示设定温度或根据仪表状态显示定时间。

2.3指示灯2.3.1 AT自动定指示灯（绿），工作时闪烁。

2.3.2 OUT加热输出（绿）工作输出时亮。

2.4仪表温度的设定：按↑↓键，上显示窗（PV）显示“SP”，按加热键Δ或减键▽使显示窗（SV）显示设定温度数字，按↑↓键上显示窗显示“ST”,再按↑↓键退出设定状态，此时显示窗（PV）显示箱内温度。

2.5仪表定时设定：按↑↓键上显示窗显示“SP”，再按↑↓键上显示窗显示“ST”,按加热键Δ或减键▽进行时间设定，按↑↓键退出设定状态。

6使用方法3.1把电热恒温水浴锅放在干燥的平台上。

3.2接通电源，把仪表设定旋钮或数码调至到所需要的温度值，打开电源开关，绿灯亮表示升温，红灯亮表示定温，在温升达值后，红绿灯交换亮时即达到恒温效果。

7注意事项4.1注水时不能将水流入控制箱内。

3.2禁止槽内无水或水位低于搁板使用。

3.3长期不用应将水槽内水放掉擦净存放在干燥处。

HH-S4电热恒温水浴锅操作规程标准操作、维护保养操作规程1、目的：建立HH-S4电热恒温水浴锅标准操作、维护保养操作规程，确保正确操作。

2、适用范围：HH-S4电热恒温水浴锅标准操作、维护保养操作。

3、职责：3.1质控科检验操作人员负责按该操作规程进行正确操作、维护保养。

3.2质保科负责按该文件对HH-S4电热恒温水浴锅进行管理和监督。

4、内容：4.1 HH-S4电热恒温水浴锅标准操作4.1.1把仪器放在干燥的平台上4.1.2将水槽内加水高于隔板50mm。

4.1.3打开开关，设定所需温度值。

4.1.4按键功能4.1.4.1温度的设定:按功能键，上排显示SP，按加减键，下排显示为所设定的温度值；再按功能键，上排显示ST，按加减键，下排显示为所需要的定时时间值，再按设定键回到标准模式。

4.1.4.2控制参数的设定：按功能键4秒钟以上，上排显示控制参数的提示符，按加减键，使下排显示为所需要的值。

继续按功能键，上排依次显示各参数的提示符，按加减键，使各控制参数为所需要的值。

再按功能键4秒钟以上，回到标准模式。

提示符详见下表：4.1.4.3自整定功能：按▽键5秒后运行指示灯闪烁，控制器开始自整定，自整定结束后指示灯长亮；得出一组最佳的PID参数，控制器按新PID参数进行控置。

4.1.4.4定时功能：当ST=0时取消定时功能；当ST≠0时，有定时功能，采用顺计时，定时时间到，下排显示END ，按增加键5秒以上可重新启动控制器。

4.1.4.5温度校正：找到仪表内部窗口进行调节：若仪表显示温度为70度，实测箱内温度为72度，把Pb 改为2，若实测箱内温度为68度，则把Pb 值改为-2即可。

4.1.4.6使用完毕关掉开关，拔下电源。

4.2 HH-S4电热恒温水浴锅维护保养规程4.2.1锅内加水不宜过多，以免沸腾时水量溢出锅外，但最低水位不能使加热管露出水面，以免烧坏加热管。

4.2.2注水时不能将水流入控制箱内。

药业有限公司GMP管理文件
题目HH-4型电热恒温水温箱使用规程
编码：
SOP-SB-0304-00
共 1 页
制定审核批准
制定日期审核日期批准日期
颁发部门办公室颁发数量生效日期
分发单位办公室、质量部
一目的：建立HH-4型电热恒温水温箱的使用操作规程，为电热恒温水温箱使用人员提供正确的操作规程。

二适用范围：适用于HH-4型电热恒温水温箱的使用。

三责任者：质量部经理QC检验员。

四正文：
1电热恒温水温箱应平放在固定平台上，电源电压必须与本箱要求的电压相符，电源插座要采用三孔安全插座，使用前必须接妥地线。

2先将清水注入箱内，至隔板或更高些，为缩短升温时间，亦可注入热水。

3接通电源，打开电源开关，旋转调节旋钮，顺时针是升温，逆时针是降温，通过温度计观察温度示值，调到使用温度为止。

4本机装有两盏指示灯，黄灯表示加热，绿灯表示恒温。

5注意事项：
5.1加水之前切勿接通电源，而且在使用过程中，水位一定不能低于电加热管，
否则电加热管将即刻爆损。

5.2使用后箱内水应及时放净，并擦拭干净，保持清洁以利延长使用寿命。

5.3如恒温控制失灵，可将控制器上的银接点用细砂布擦亮即可工作。

5.4最好用纯化水，以避免产生水垢。

1-1。

一、目的：建立HH-4型数显恒温水浴锅的使用操作规程，为使用人员提供正确的操作规程。

二、适用范围：适用于HH-4型数显恒温水浴锅的使用。

三、职责：HH-4型数显恒温水浴锅使用人员对本标准的实施负责。

四、正文：
１技术指标：
加热功率 1000W
熔丝管 8A
温控范围室温～沸点
温度均匀性≤±0.3℃
温度波动≤±0.5℃
温升速度由室温升至沸点≤70分钟
电源交流220V±10%；频率50Hz±2%
使用环境环境温度5℃—40℃；相对湿度≤80% ２使用说明
２.１HH-4型数显恒温水浴锅应平放在固定平台上，电源电压必须与本箱要求的电压相符，电源插座要采用三孔安全插座，使用前必须接妥地线。

２.２先将清水注入箱内，加热管至少应低于水面20cm。

当工作室内水蒸发，水位低于最底线位时，应及时加入适量的水。

２.３接通电源，打开电源开关，把“设定/测量”开关置于设定端，此时显示屏显示设定温度，调节控温旋钮调至所需温度。

２.４“设定/测量”开关置于测量端，此时显示屏显示工作箱内实际温度，工作室里的热量散发，低于你所需设定的温度时，新的一轮加热又会开始。

２.５发现水温均匀性不够时，请打开搅拌开关，慢慢调节调速旋钮，升至所需温度。

２.６严禁长时间无人的情况下使用，以防水分蒸发干后，导致加热管爆裂。

２.７工作完毕，将温控旋钮置于最小值，切断电源。

恒温水浴锅单列四孔HH4安全操作规定
恒温水浴锅是一种常用于实验室、医院、大学、科学研究等机构的
设备，其具有良好的恒温控制和稳定性能，广泛应用于化学、生物、
制药等领域。

针对恒温水浴锅单列四孔HH4的使用，本文将介绍其安
全操作规定，以确保实验操作的安全性和有效性。

一、设备检查
在进行实验前，应首先对恒温水浴锅单列四孔HH4进行设备检查，以确认其工作状态是否正常。

具体操作如下：
1.检查电源插头是否牢固，电源线是否损坏；
2.检查机身表面是否有损坏、瘤、裂缝等；
3.检查操纵面板上的开关、调节钮、指示灯等是否能正常工
作；
4.检查加热、冷却系统是否正常运行，恒温控制是否准确；
5.检查四孔装置是否平整，瓶槽深度是否合适。

如果发现设备有损坏或故障，应及时通知修理人员或更换设备，不
要擅自操作。

二、操作注意事项
在使用恒温水浴锅单列四孔HH4时，应注意以下事项，以确保个
人安全和实验结果的准确性：。

恒温水浴锅的使用方法
1.使用方法
1）设备安装前应将水浴锅放在平整的工作台上，先进行外观的检查，外观无破损，仪表外观应完整，导线绝缘应良好，插头应完好，电源开关灵活。

2）通电前先向水浴锅的水槽注入清水（有条件可以使用蒸馏水，可减少水垢），水浴锅加注清水后应不漏水，液面距上口应保持2-4cm的距离，以免水溢到电气箱内损坏
仪器。

3）开启电源开关，电源开关指示灯亮，设备电源已接通，温度控制仪表显示的数值是当前的水温值。

4）按照所需的工作温度温度进行设定，此时温控仪表灯亮，电加热器开始工作，待水温达到设定温度时，温控仪表灯交替亮灭，设备进入恒温段。

举例：
数字显示四孔恒温水浴锅，工作温度65℃，其操作过程如下：
加注清水→开启电源开关→温度设定→温控仪表灯亮，加热器开始工作→温控仪表灯亮灭，设备进入恒温65℃。

2.注意事项
1）水浴锅使用时，必须先加水后通电，严禁干烧。

2）水浴锅使用时，必须有可靠的接地以确保用电安全。

3）水位严格控制，过低会损坏电加热管，过高会使水溢出损坏电气箱。

4）定期检查设备，保证电器设备能正常工作，温控仪表显示数据正常。

5）定期清除水垢，并更换清水。

水浴锅若长期不适用时，应将槽内清水放净，并擦拭干净。
