齿轮传动效率计算公式
齿轮传动是一种常见且重要的机械传动方式，其通过齿轮的啮合实现力的传递和转速的变换。在实际应用中，了解齿轮传动的效率对于正确设计和选择传动系统至关重要。齿轮传动的效率是指输入功率与输出功率之间的比值，通常以百分比表示。
齿轮传动的效率计算公式如下：
效率 = （输出功率 / 输入功率）× 100%
其中，输出功率是齿轮传动转动后输出的功率，输入功率是齿轮传动输入的功率。
为了计算齿轮传动的效率，首先需要确定齿轮传动的输入功率和输出功率。输入功率可以通过测量输入轴上的转矩和转速得到，输出功率则可以通过测量输出轴上的转矩和转速得到。
然而，齿轮传动的效率并不是一个恒定的数值，它受到多种因素的影响。以下是一些影响齿轮传动效率的因素：
1. 摩擦损失：齿轮传动中的摩擦会导致能量损失，降低传动效率。减少齿轮齿面的摩擦和磨损可以提高传动效率。
2. 轴向载荷：齿轮传动中的轴向载荷会增加齿轮的摩擦和变形，从而降低传动效率。合理设计轴承和支撑结构可以减小轴向载荷，提高传动效率。
3. 齿轮啮合精度：高精度的齿轮啮合可以减小摩擦和噪声，提高传动效率。
4. 润滑状态：适当的润滑可以减小齿轮的摩擦和磨损，提高传动效率。
总之，了解齿轮传动的效率对于正确选用和设计传动系统至关重要。通过计算齿轮传动的输入功率和输出功率，并考虑各种影响因素，可以得到准确的传动效率，从而优化机械系统的性能。
齿轮齿条设计计算公式 齿轮和齿条是机械传动中常见的元件，用于传递动力和转速。齿轮齿条的设计计算是设计师在进行齿轮齿条设计时所必须掌握的知识。本文将介绍齿轮齿条设计计算的一些基本公式和原理。 一、齿轮设计计算公式 1. 齿数计算公式 齿数是齿轮设计中最基本的参数之一，可以通过以下公式计算： N = (π * D) / m 其中，N为齿数，D为齿轮直径，m为模数。 2. 齿轮间距计算公式 齿轮间距是指两个相邻齿轮之间的中心距离，可以通过以下公式计算： P = (N1 + N2) / 2 * m 其中，P为齿轮间距，N1和N2分别为两个相邻齿轮的齿数，m为模数。 3. 齿轮传动比计算公式 齿轮传动比是指两个相邻齿轮的转速之比，可以通过以下公式计算：i = N2 / N1 其中，i为传动比，N1和N2分别为两个相邻齿轮的齿数。
4. 齿轮模数计算公式 齿轮模数是指齿轮齿数和齿轮直径之间的比值，可以通过以下公式计算： m = D / N 其中，m为模数，D为齿轮直径，N为齿数。 二、齿条设计计算公式 1. 齿条模数计算公式 齿条模数是指齿条齿数和齿条长度之间的比值，可以通过以下公式计算： m = L / N 其中，m为模数，L为齿条长度，N为齿数。 2. 齿条传动比计算公式 齿条传动比是指齿条的移动距离与齿轮转动角度之间的比值，可以通过以下公式计算： i = L / (π * D) 其中，i为传动比，L为齿条的移动距离，D为齿轮的直径。 3. 齿条齿数计算公式 齿条齿数是指齿条上的齿数，可以通过以下公式计算： N = L / m 其中，N为齿数，L为齿条长度，m为模数。
模数齿轮计算公式: 名称代号计算公式 模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数） 齿距p p=πm=πd/z 齿数z z=d/m=πd/p 分度圆直径 d d=mz=da-2m 齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π 齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m 齿顶高ha ha=m=p/π 齿根高hf hf=1.25m 齿高h h=2.25m 齿厚s s=p/2=πm/2 中心距 a a=(z1+z2)m/2=(d1+d2)/2 跨测齿数k k=z/9+0.5 公法线长度w w=m[2.9521(k-0.5)+0.014z] 13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？ 13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角α＝20°处的半径r和曲率半径ρ的大小。 13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少? 13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h ＝22.5 mm，试判断这两个齿轮能否正确啮合传动? 13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角 α＝20°。若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是
多少? 13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角α＝20°，正常齿。试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。 13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。现要求设计一个大齿轮与其相啮合，传动的安装中心距a＝145 mm，试计算这对齿轮的主要参数及大齿轮的主要尺寸。 13-8 某标准直齿圆柱齿轮，已知齿距p＝12.566 mm，齿数z＝25，正常齿制。求该齿轮的分度圆直径、齿顶圆直径、齿根圆直径、基圆直径、齿高以及齿厚。 13-9 当用滚刀或齿条插刀加工标准齿轮时，其不产生根切的最少齿数怎样确定?当被加工标准齿轮的压力角 α＝20°、齿顶高因数h a*＝0.8时，不产生根切的最少齿数为多少? 13-10 变位齿轮的模数、压力角、分度圆直径、齿数、基圆直径与标准齿轮是否一样? 13-11 设计用于螺旋输送机的减速器中的一对直齿圆柱齿轮。已知传递的功率P＝10 kW，小齿轮由电动机驱动，其转速n l＝960 r/min，n2＝240 r/min。单向传动，载荷比较平稳。 13-12 单级直齿圆柱齿轮减速器中，两齿轮的齿数z1＝35、z2＝97，模数m＝3 mm，压力α＝20°，齿宽b l＝110 mm、b2＝105 mm，转速n1＝720 r/min，单向传动，载荷中等冲击。减速器由电动机驱动。两齿轮均用45钢，小齿轮调质处理，齿面硬度为220-250HBS，大齿轮正火处理，齿面硬度180～200 HBS。试确定这对齿轮允许传递的功率。 13-13 已知一对正常齿标准斜齿圆柱齿轮的模数m＝3 mm，齿数z1＝23、z2＝76，分度圆螺旋角β＝8°6´34″。试求其中心距、端面压力角、当量齿数、分度圆直径、齿顶圆直径和齿根圆直径。 13-14 图示为斜齿圆柱齿轮减速器 1)已知主动轮1的螺旋角旋向及转向，为了使轮2和轮3的中间轴的轴向力最小，试确定轮2、3、4的螺旋角旋向和各轮产生的轴向力方向。 2)已知m n2＝3 mm，z2＝57，β2＝18°，m n3＝4mm，z3＝20，β3应为多少时，才能使中间轴上两齿轮产生的轴向力互相抵消?
模数齿轮计算公式 : 名称代号计算公式 模数m m=p/π =d/z=da/(z+2) （d 为分度圆直径， z 为齿数） 齿距p p=π m=πd/z 齿数z z=d/m=π d/p 分度圆直径d d=mz=da-2m 齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/ π 齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m 齿顶高ha ha=m=p/π 齿根高hf hf=1.25m 齿高h h=2.25m 齿厚s s=p/2= π m/2 中心距a a=(z1+z2)m/2=(d1+d2)/2 跨测齿数k k=z/9+0.5 公法线长度w w=m[2.9521(k-0.5)+0.014z] 13-1 什么是分度圆 ?标准齿轮的分度圆在什么位置上？ 13-2 一渐开线，其基圆半径r b＝ 40 mm ，试求此渐开线压力角＝ 20°处的半径 r 和曲率半径ρ的大小。 13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径 da＝ 106.40 mm ，齿数 z=25，问是哪一种齿制的齿轮，基本参数是多少 ? 13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝ 22、 z2＝ 98，小齿轮齿顶圆直径d al＝ 240 mm ，大齿轮全齿高 h ＝ 22.5 mm ，试判断这两个齿轮能否正确啮合传动? 13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝ 19、 z2＝ 81，模数 m＝ 5 mm，压力角 ＝ 20°。若将其安装成 a′＝ 250 mm 的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C 是 多少 ? 13-6 已知 C6150 车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝ 66，模数 m＝3.5 mm ，压力角＝20°，正常齿。试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆
整理文档 模数齿轮计算公式 : 名称代号计算公式 模数m m=p/ π=d/z=da/(z+2) （d 为分度圆直径， z 为齿数）齿距p p= πm= πd/z 齿数z z=d/m= πd/p 分度圆直径d d=mz=da-2m 齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/ π 齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m 齿顶高ha ha=m=p/ π 齿根高hf hf=1.25m 齿高h h=2.25m 齿厚s s=p/2= πm/2 中心距a a=(z1+z2)m/2=(d1+d2)/2 跨测齿数k k=z/9+0.5 公法线长度w w=m[2.9521(k-0.5)+0.014z]
13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？ 13-2一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角＝ 20 °处的半径r和曲率半径ρ的大小。 13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径 d a＝106.40 mm，齿数 z=25，问是哪一种齿制的齿轮， 基本参数是多少? 13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动? 13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、 z2＝81，模数 m＝5 mm，压力角＝ 20 °。若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C 是多少 ? 13-6 已知 C6150 车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、 z2＝66，模数 m＝3.5 mm，压力 角＝ 20 °，正常齿。试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度 圆齿槽宽。 13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数 z1＝29。现要求设计一个大齿轮与其 相啮合，传动的安装中心距a＝145 mm，试计算这对齿轮的主要参数及大齿轮的主要尺寸。 13-8 某标准直齿圆柱齿轮，已知齿距p＝12.566 mm，齿数 z＝25，正常齿制。求该齿轮的分度圆直径、齿顶圆 直径、齿根圆直径、基圆直径、齿高以及齿厚。 13-9 当用滚刀或齿条插刀加工标准齿轮时，其不产生根切的最少齿数怎样确定?当被加工标准齿轮的压力角＝ 20 °、齿顶高因数h a*＝0.8时，不产生根切的最少齿数为多少? 13-10 变位齿轮的模数、压力角、分度圆直径、齿数、基圆直径与标准齿轮是否一样? 13-11 设计用于螺旋输送机的减速器中的一对直齿圆柱齿轮。已知传递的功率P＝10 kW，小齿轮由电动机驱动， 其转速 n l＝960 r/min， n2＝240 r/min。单向传动，载荷比较平稳。 13-12 单级直齿圆柱齿轮减速器中，两齿轮的齿数z1＝35、z2＝97，模数 m＝3 mm，压力＝20°，齿宽b l＝110 mm、b2＝ 105 mm，转速n1＝ 720 r/min ，单向传动，载荷中等冲击。减速器由电动机驱动。两齿轮均用45 钢， 小齿轮调质处理，齿面硬度为220-250HBS，大齿轮正火处理，齿面硬度180～ 200 HBS。试确定这对齿轮允许传递 的功率。 13-13 已知一对正常齿标准斜齿圆柱齿轮的模数m＝3 mm，齿数 z1＝23、z2＝76，分度圆螺旋角β＝8°6′34″。试求其中心距、端面压力角、当量齿数、分度圆直径、齿顶圆直径和齿根圆直径。 13-14 图示为斜齿圆柱齿轮减速器 1)已知主动轮 1 的螺旋角旋向及转向，为了使轮 2 和轮 3 的中间轴的轴向力最小，试确定轮2、 3、 4 的螺旋角 旋向和各轮产生的轴向力方向。 2)已知m n2＝ 3 mm，z2＝ 57，β2＝ 18 °，m n3＝ 4mm，z3＝20，β3应为多少时，才能使中间轴上两齿轮产生的轴向
封闭式齿轮的效率计算公式 在工程设计中，齿轮传动是一种常见的动力传递方式，尤其在机械设备中被广 泛应用。而在齿轮传动中，效率是一个非常重要的参数，它直接影响到传动系统的能量损失和工作效率。因此，对于封闭式齿轮传动的效率计算公式的研究具有重要的理论和实际意义。 封闭式齿轮传动是指齿轮传动系统中，齿轮的传动部分被封闭在机壳内，以保 护齿轮和润滑油，并减少噪音和振动。在封闭式齿轮传动中，效率的计算是通过考虑齿轮传动系统的能量损失和输入输出功率来进行的。下面将介绍封闭式齿轮传动的效率计算公式及其推导过程。 首先，我们来看一下封闭式齿轮传动的能量损失。在齿轮传动中，能量损失主 要包括齿轮的摩擦损失、轴承的摩擦损失、润滑油的粘度损失等。这些能量损失会导致传动系统的效率降低。为了计算封闭式齿轮传动的效率，我们需要先计算出这些能量损失。 其次，我们来看一下封闭式齿轮传动的输入输出功率。在齿轮传动中，输入功 率是指从驱动轴向齿轮传动系统输入的功率，而输出功率是指从齿轮传动系统输出到被驱动轴的功率。通过测量输入输出功率，我们可以计算出齿轮传动系统的效率。 接下来，我们来推导封闭式齿轮传动的效率计算公式。假设齿轮传动系统的输 入功率为P_in，输出功率为P_out，能量损失为P_loss，那么齿轮传动系统的效率 η可以表示为： η = (P_out / P_in) 100%。 其中，P_out / P_in 表示输出功率与输入功率的比值，乘以100%是为了将效率 表示为百分比。
接下来，我们来计算能量损失P_loss。能量损失可以通过测量传动系统的摩擦损失和润滑油的粘度损失来进行估算。假设能量损失为P_loss，那么齿轮传动系统的效率η可以表示为： η = (P_out / (P_in + P_loss)) 100%。 通过上述公式，我们可以看到，封闭式齿轮传动的效率取决于输入功率、输出功率和能量损失。通过测量这些参数，我们可以计算出齿轮传动系统的效率，并进一步优化传动系统的设计，提高效率和降低能量损失。 在实际工程设计中，封闭式齿轮传动的效率计算公式可以帮助工程师们优化传动系统的设计，提高传动系统的工作效率和可靠性。通过合理选择齿轮材料、润滑油和轴承等关键部件，可以降低能量损失，提高传动系统的效率。此外，通过合理设计齿轮的齿形和齿距，可以降低齿轮的摩擦损失，进一步提高传动系统的效率。 总之，封闭式齿轮传动的效率计算公式是工程设计中一个重要的理论工具，它可以帮助工程师们优化传动系统的设计，提高传动系统的工作效率和可靠性。通过合理选择材料、润滑油和设计齿轮的齿形和齿距，可以降低能量损失，提高传动系统的效率，从而实现工程设计的经济、环保和可持续发展目标。

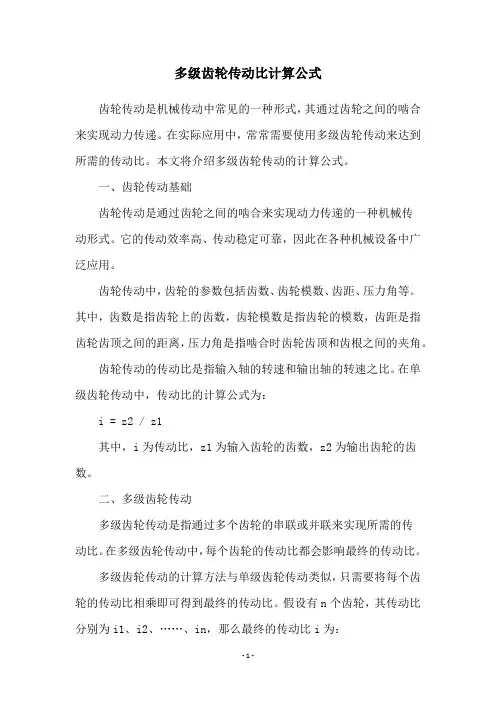

多级齿轮传动比计算公式 齿轮传动是机械传动中常见的一种形式，其通过齿轮之间的啮合来实现动力传递。在实际应用中，常常需要使用多级齿轮传动来达到所需的传动比。本文将介绍多级齿轮传动的计算公式。 一、齿轮传动基础 齿轮传动是通过齿轮之间的啮合来实现动力传递的一种机械传 动形式。它的传动效率高、传动稳定可靠，因此在各种机械设备中广泛应用。 齿轮传动中，齿轮的参数包括齿数、齿轮模数、齿距、压力角等。其中，齿数是指齿轮上的齿数，齿轮模数是指齿轮的模数，齿距是指齿轮齿顶之间的距离，压力角是指啮合时齿轮齿顶和齿根之间的夹角。 齿轮传动的传动比是指输入轴的转速和输出轴的转速之比。在单级齿轮传动中，传动比的计算公式为： i = z2 / z1 其中，i为传动比，z1为输入齿轮的齿数，z2为输出齿轮的齿数。 二、多级齿轮传动 多级齿轮传动是指通过多个齿轮的串联或并联来实现所需的传 动比。在多级齿轮传动中，每个齿轮的传动比都会影响最终的传动比。 多级齿轮传动的计算方法与单级齿轮传动类似，只需要将每个齿轮的传动比相乘即可得到最终的传动比。假设有n个齿轮，其传动比分别为i1、i2、……、in，那么最终的传动比i为：
i = i1 × i2 ×……× in 在多级齿轮传动中，每个齿轮的齿数、模数、齿距和压力角都会影响传动比。因此，在设计多级齿轮传动时，需要考虑每个齿轮的参数以及它们之间的啮合关系。 三、多级齿轮传动的计算公式 在实际应用中，多级齿轮传动的计算通常是从输出端开始逆推，根据所需的传动比和齿轮参数来计算每个齿轮的齿数和模数。在计算齿数和模数时，需要考虑到每个齿轮的传动比和啮合关系，以保证最终的传动比符合要求。 以下是多级齿轮传动的计算公式： 1. 齿轮传动比计算公式 i = i1 × i2 ×……× in 其中，i为传动比，i1、i2、……、in为每个齿轮的传动比。 2. 齿数计算公式 z2 = i × z1 其中，z1为输入齿轮的齿数，z2为输出齿轮的齿数。 3. 模数计算公式 m = z / d 其中，m为齿轮的模数，z为齿数，d为齿轮的直径。 4. 齿距计算公式 p = π× m 其中，p为齿距，m为齿轮的模数，π为圆周率。
速比与速度计算公式 速比（velocity ratio）是指机械设备中输入轴和输出轴转速的比值，它是衡量能量传递效率和功率传递效率的重要指标。计算速比的方法取决 于机械装置的类型和传动方式。 以下是几种常见的速比计算公式： 1.简单轮轴与带传动速比计算公式： 对于简单的带传动装置，通常由一个主动轮驱动一个被动轮，速比可 以通过两个轮的直径计算： 速比=输出轮直径/输入轮直径 2.齿轮传动速比计算公式： 齿轮传动速比是由输入齿轮与输出齿轮的齿数比确定，可以使用以下 公式计算： 速比=输出齿轮齿数/输入齿轮齿数 3.蜗杆与蜗轮传动速比计算公式： 蜗杆与蜗轮传动速比是由蜗杆螺距与蜗轮齿数比确定的，计算公式如下： 速比=蜗杆的螺距/蜗轮的齿数 4.皮带传动速比计算公式：
对于带传动装置，除了简单轮轴与带传动外，还可以使用变速轮或滑 轮实现速比的调节。速比的计算涉及主动轮与被动轮的直径或周长比值， 公式如下： 速比=输出轮直径/输入轮直径或速比=输出轮周长/输入轮周长 5.摩擦传动速比计算公式： 摩擦传动是以摩擦作用传递动力的一种装置，通常使用摩擦轮或摩擦 盘来实现速比的调节。速比的计算涉及摩擦轮或摩擦盘的半径或直径比值，公式如下： 速比=输出摩擦轮半径/输入摩擦轮半径或速比=输出摩擦盘直径/输入 摩擦盘直径 需要注意的是，以上给出的公式仅适用于理想情况下的传动装置，实 际应用中还需要考虑各种摩擦、滑动、损耗等因素对速比的影响。 总结起来，速比的计算公式根据不同的传动方式和装置类型而有所不同。在实际应用中，需要根据具体的传动装置结构和设计要求选择适合的 速比计算方法。
传动功率计算公式 传动功率计算公式是用来计算机械传动系统中的功率转化和传递的公式。通过这个公式，可以准确地计算出传动系统中的功率损失和输出功率，为机械设计提供重要的参考。 传动功率计算公式的一般形式为：P = T × ω，其中P表示传动功率，T表示传动系统中的扭矩，ω表示传动系统中的角速度。 在实际的机械传动系统中，传动功率的计算需要考虑多个因素，包括传动装置的类型、传动元件的特性以及传动系统的效率等。 传动装置的类型对传动功率的计算有重要的影响。常见的传动装置有齿轮传动、带传动和链传动等。不同类型的传动装置在传递功率时存在着不同的损耗和效率，因此需要根据具体的传动装置类型选择相应的传动功率计算公式。 传动元件的特性也是影响传动功率计算的关键因素。例如，在齿轮传动中，齿轮的模数、齿数、齿宽等参数会直接影响传动功率的计算。在带传动中，带的长度、宽度、材料等因素也会对传动功率的计算产生影响。因此，在进行传动功率计算时，需要准确地了解传动元件的特性参数，并根据这些参数选择合适的计算公式。 传动系统的效率也是传动功率计算中需要考虑的一个重要因素。传动系统的效率表示了输入功率与输出功率之间的比值，通常用η表示。传动系统的效率与传动装置的类型、传动元件的摩擦损失、传
动装置的精度等因素密切相关。在进行传动功率计算时，需要根据传动系统的效率调整计算结果，以获得准确的传动功率值。 传动功率计算公式是机械传动设计中的重要工具。通过合理地选择传动功率计算公式，结合传动装置类型、传动元件特性和传动系统效率等因素，可以准确地计算出传动系统中的功率转化和传递情况。这对于机械设计师来说至关重要，可以帮助他们设计出更加高效、可靠的机械传动系统，提高机械设备的性能和效率。因此，掌握传动功率计算公式是每个机械设计师必备的基本知识之一。
标准斜齿轮计算公式 在机械传动中，斜齿轮是常用的传动方式之一，它具有结构简单、传递能力强、传递效率高等优点。在设计中，需要计算斜齿轮的参数，以确保传动的准确性和可靠性。下面将介绍斜齿轮计算的相关公式和参考内容。 1. 齿数计算公式： 斜齿轮的齿数是设计中最基本的参数之一，可以根据齿轮传动的所需传输比和模数来计算。 公式：z1 = z2 * i 其中，z1和z2分别为齿轮1和齿轮2的齿数，i为齿轮的传动比，通常为整数。 2. 中心距计算公式： 中心距是斜齿轮传动中的另一个重要参数，决定了齿轮的相对位置。 公式：a = (dz1 + dz2) / 2 其中，a为齿轮的中心距，d为齿轮的分度圆直径，z1和z2为齿轮的齿数。 3. 齿厚计算公式： 齿厚是指齿轮上齿槽的宽度，也是斜齿轮的重要参数之一。
公式：bw = a * cos(β) 其中，bw为齿厚，a为齿轮的中心距，β为齿轮的斜角。 4. 模数计算公式： 模数是设计斜齿轮的一个重要参数，它决定了齿轮传动的几 何形状和尺寸。 公式：m = d / z 其中，m为模数，d为齿轮的分度圆直径，z为齿轮的齿数。 除了上述计算公式之外，设计斜齿轮还需要考虑齿轮的动力学参数、强度计算等方面的内容。以下是一些参考内容，供设计师在斜齿轮计算中参考使用： 1. GB/T 10095-2001《斜齿轮的几何标准》：该标准规定了斜 齿轮的几何图形、尺寸和公差等基本要求，是设计斜齿轮的重要参考资源。 2. GB/T 10096-2001《斜齿轮计算手册》：该手册详细介绍了 斜齿轮的计算方法和公式，并给出了实例，可以帮助设计师更好地进行斜齿轮的设计和选型。 3. ISO 6336《齿轮传动-计算法》：该国际标准规定了齿轮传 动的计算方法和公式，包括斜齿轮的计算内容，是齿轮传动设计的重要参考依据。
齿轮力传递计算公式 齿轮是一种常见的机械传动装置，通过齿轮的啮合传递力量和运动。在工程设 计中，计算齿轮的力传递是非常重要的，可以帮助工程师确定齿轮的尺寸和材料，以确保齿轮传递力量的稳定和可靠。本文将介绍齿轮力传递的计算公式和相关知识。 齿轮传动的基本原理。 齿轮传动是利用齿轮的啮合来传递力量和运动的一种机械传动方式。齿轮一般 由两个或多个齿轮组成，通过齿轮的啮合来传递力量和运动。齿轮传动一般包括两种基本类型，平行轴齿轮传动和垂直轴齿轮传动。平行轴齿轮传动是指齿轮轴线平行的齿轮传动，而垂直轴齿轮传动是指齿轮轴线垂直的齿轮传动。 齿轮力传递的计算公式。 在齿轮传动设计中，计算齿轮的力传递是非常重要的。齿轮力传递的计算公式 可以帮助工程师确定齿轮的尺寸和材料，以确保齿轮传递力量的稳定和可靠。下面将介绍一些常见的齿轮力传递计算公式。 1. 齿轮的传动比。 齿轮的传动比是指两个齿轮啮合时，大齿轮的齿数与小齿轮的齿数之比。齿轮 的传动比可以通过以下公式计算： 传动比 = 大齿轮的齿数 / 小齿轮的齿数。 2. 齿轮的传动效率。 齿轮的传动效率是指齿轮传动中实际传动功与理论传动功之比。齿轮的传动效 率可以通过以下公式计算： 传动效率 = 实际传动功 / 理论传动功。 3. 齿轮的模数。
齿轮的模数是指齿轮齿廓曲线上任意点到齿轮轴线的距离。齿轮的模数可以通过以下公式计算： 模数 = 齿轮齿数 / 齿轮直径。 4. 齿轮的齿面接触强度。 齿轮的齿面接触强度是指齿轮齿面上单位面积的接触应力。齿轮的齿面接触强度可以通过以下公式计算： 齿面接触强度 = 传动功 / 齿轮齿面宽度。 5. 齿轮的齿面弯曲强度。 齿轮的齿面弯曲强度是指齿轮齿面上单位面积的弯曲应力。齿轮的齿面弯曲强度可以通过以下公式计算： 齿面弯曲强度 = 传动功 / 齿轮齿面宽度。 以上是一些常见的齿轮力传递计算公式，这些公式可以帮助工程师确定齿轮的尺寸和材料，以确保齿轮传递力量的稳定和可靠。 齿轮力传递计算的应用。 齿轮力传递计算在工程设计中有着广泛的应用。齿轮力传递计算可以帮助工程师确定齿轮的尺寸和材料，以确保齿轮传递力量的稳定和可靠。齿轮力传递计算的应用包括以下几个方面： 1. 齿轮传动系统设计。 齿轮传动系统设计是工程设计中常见的任务之一。在齿轮传动系统设计中，工程师需要根据传动要求和工作条件，计算齿轮的传动比、传动效率、模数、齿面接触强度和齿面弯曲强度等参数，以确定齿轮的尺寸和材料。 2. 齿轮传动系统分析。
各种齿轮系传动比的计算 齿轮传动是常见的机械传动形式之一，通过不同齿数的齿轮之间的啮合，实现输出轴的转速和转矩的传递。传动比是指输入轴和输出轴的转速之比，常用于计算机械系统的传动效率和输出速度。 齿轮传动比的计算需要确定输入轴和输出轴的齿轮齿数，并根据齿数的关系得出传动比。以下是常见的四种齿轮传动形式及其传动比的计算方法： 1.平行轴齿轮传动 平行轴齿轮传动是最常见的传动形式，通过两个平行轴上的啮合齿轮实现转速的传递。 传动比计算公式如下： 传动比=输出齿轮齿数/输入齿轮齿数 例如，如果输入齿轮齿数为20，输出齿轮齿数为40，则传动比为 40/20=2 2.穿轴齿轮传动 穿轴齿轮传动是指两个轴不平行的齿轮传动形式，通过一个或多个齿轮对实现转速的传递。 传动比计算公式如下： 传动比=输出齿轮齿数之积/输入齿轮齿数之积 例如，如果输入轴上的齿轮齿数为20和30，输出轴上的齿轮齿数为40和60，则传动比为(40*60)/(20*30)=4
3.内外啮合齿轮传动 内外啮合齿轮传动是指一个齿轮位于另一个齿轮的内部并与其啮合的 传动形式，通过齿轮的运动将旋转轴方向转换为轴线的转速和转矩。 传动比计算公式如下： 传动比=1/(输入齿轮齿数/输出齿轮齿数) 例如，如果输入齿轮齿数为40，输出齿轮齿数为20，则传动比为 1/(40/20)=0.5 4.斜齿轮传动 斜齿轮传动是通过斜齿轮的啮合实现转速传递的传动形式，常用于垂 直传动和传递大转矩的场合。 传动比计算公式如下： 传动比=输出齿轮齿数/输入齿轮齿数*齿数系数 齿数系数是考虑斜齿轮齿面压力角的修正系数。 以上是常见齿轮传动形式的传动比计算方法，根据实际情况选择适合 的传动形式，并根据齿轮齿数和齿数系数计算传动比。对于复杂的齿轮系统，可以通过级联多个传动，将多个传动比相乘来得到整个系统的传动比。可以通过合理的设计和计算，实现满足机械系统性能要求的传动比。
