崂应2050型环境空气综合采样器操作规程

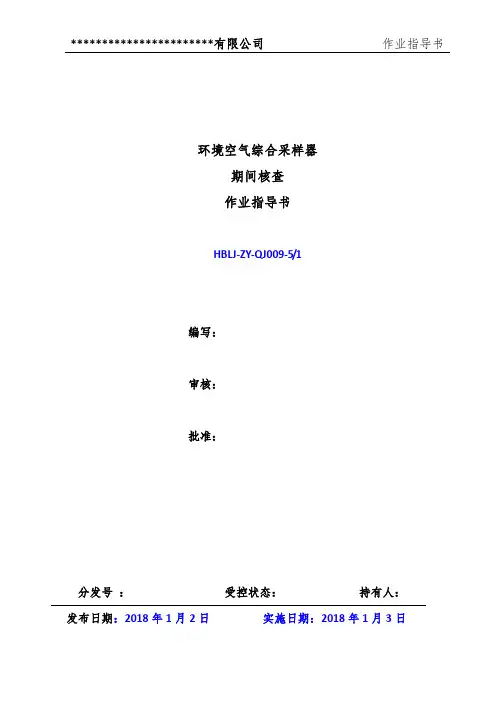

***********************有限公司作业指导书环境空气综合采样器期间核查作业指导书HBLJ-ZY-QJ009-5/1编写：审核：批准：分发号：受控状态：持有人：发布日期：2018年1月2日实施日期：2018年1月3日1 目的在环境空气综合采样器两次检定/校准期间，进行期间核查，验证仪器是否保持检定/校准时的状态，确保其检验结果的有效性和准确性。

2 适用范围适用于本公司内部所使用的环境空气综合采样器的期间核查。

3 核查依据3.1大气与颗粒物组合采样器使用说明书3.2《大气采样器检定规程》JJG956—2013,3.3《总悬浮颗粒物采样器检定规程》JJG943-2011。

4 核查工作环境4.1 环境条件：温度：10～35℃；湿度：≤80%RH,电源电压187～242V，49～51Hz。

4.2 8040型综合校准装置5通用技术要求5.1仪器应结构完整，各部件齐全并能可靠连接，无影响仪器正常工作的缺陷。

仪器接通电源后，各按键、开关旋钮应调节灵活、正确,数字显示的仪器应显示清晰，不缺少笔画。

6 核查方法6.1 通用技术要求的检查按5.1的要求，目视、手动检查。

6.2 流量示值误差6.2.1流量示值误差（气态）用皂膜流量计测定测量，方法如下：被检仪器的入口与皂膜流量计的出口相连，仪器稳定后，分别调节采样流量到相应检定点，通过皂膜流量计测得实际流量Q（mL/min），同时记录实验环境气温和气压。

每点测3次，取3次的算术平均值，按下式计算检定点示值误差，取最大检定点示值误差[δa]max。

式中：δa—检定点示值误差；Qs-某一检定点标准状态流量算术平均值；Qs—标准状态下的设定流量。

6.2.2 流量示值误差（颗粒物）取下总悬浮颗粒物采样器的切割器，安装上一张洁净滤膜。

将中流量校准器与总悬浮颗粒物采样器连接，确保气路密封不泄漏。

严格遵守总悬浮颗粒物采样器的操作规定，采样器通电后，将采样流量调至采样器工作点。

**崂应2050型环境空气综合采样器操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：*审核人：*批准人：*修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的规范使用崂应2050型环境空气综合采样器，保证检测工作顺利进行和仪器正常状态。

2 适用范围本程序适用于崂应2050型环境空气综合采样器的操作使用及维护。

3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。

4 仪器性能4.1产品概述：崂应2050型环境空气综合采样器是用于采集大气中总悬浮微粒（TSP、PM10、PM2.5）和各种气体组分（SO2、NO x等）样品的必备仪器。

该采样器研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，质量可靠、性能稳定、使用寿命长。

其技术性能指标符合国家环保部HJ/T 374-2007 《总悬浮颗粒物采样器技术要求及检测方法》和HJ/T 375-2007《环境空气采样器技术要求及检测方法》的规定，并在小型便携、流量稳定住等方面有较大的改进，大大减少了劳动强度，根据JJG 956-2013 《大气采样器》的要求，该采样器属于B 类仪器。

4.2适用范围：采样器应用溶液吸收法采集环境大气、室内空气中的各种有害气体；采用滤膜称重法捕集环境大气中的总悬浮微粒（TSP）和可吸入微粒（PM10或PM2.5）。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应忽监测。

4.3采样标准：JJG 943- 2011 总悬浮颗粒物采样器JJG 956-2013 大气采样器HJ 93-2013 环埂空气粒物(PM10和PM2.5) 采样器枝术要求及检测方法HJ/T 374-2007 总悬浮颗粒物采样器技术要求及检测方法HJ/T 375-2007 环境空气采样器技术要求及检测方法HJ/T 376-2007 24小时恒温自动连续环境空气采样器技术要求及检测方法HJ 618-2011 环境空气PM10和PM2.5的测定重量法执行企业标准Q/370222 L YH 010- 2018 环境空气综合采样器4.4主要技术指标4.4.1总悬浮颗粒物部分采样流量：（80～120）L/min；4.4.2 大气采样流量：（0～1.0）L/min；4.4.3 采样时间：99小时59分钟内任意设置；4.4.4 计前温度：（-30～99）℃；4.4.5 计前压力：（-20~0）kPa；4.4.6 大气压：（50~130）kPa；4.4.7 进气口宽度允差：不超过±2.0%；4.4.8 采样器噪音：≤62dB（A）；4.4.9 温度控制：（15～30）℃；4.4.10入口速度：0.3m/s；4.4.11 功耗：<120W。

智能颗粒物中流量采样器LB-120F采样器作业指导书
1、目的
规范智能颗粒物中流量采样器LB-120F采样器操作程序，正确使用仪器，确保仪器设备始终处于受控条件下的完好状态，以保证检测结果的有效性。

2、适用范围
适用于智能颗粒物中流量采样器LB-120F采样器的使用操作。

3、职责
实验室人员按本作业指导书对仪器进行设备操作和维护。

4、使用操作
4.1 采样器滤膜安装。

将滤膜纸装入滤膜夹，绒面向上，放入采样头内，后接通电源。

4.2仪器设置。

4.2.1可对采样时间、间隔时间、采样次数分别进行设置。

4.2.2进入采样菜单后，可以选择即时采样和延时采样。

4.2.3 采样结束后，可查阅和下载数据。

5、维护和保养
5.1 注意事项
5.2 采样器在运输、使用过程中应尽量避免强烈的震动碰撞及灰尘、雨、雪的侵袭。

5.3 现场采样时应确认使用220V 交流电！防止误接其它工业电源而损坏采样器，甚至造成人身伤害。

5.4关机后应间隔5 秒钟以上才能再开机。

6、支持性文件
《仪器设备使用记录》
《仪器设备维护/保养记录》
智能颗粒物中流量采样器LB-120F采样器使用说明书。

标识：XXEMS ZY 5.3-05-13崂应2050型空气智能TSP综合采样器操作作业指导书（操作规程、自校方法、量值溯源框图）编制：________________审核：________________批准：________________生效：崂应2050型大气综合采样器操作规程1.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。

然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。

2.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。

背板“自动/手动”开关置于“手动”，可设定大气采样C、D 路所需流量；置于“自动”将定时采样。

3．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。

如不利环采样功能可不修改[24:00b]。

每次采样完毕后关机即可。

4.按[数选]键，修改[101.3]为当时当地大气压。

设定流量为[100.0]L/min，可不必修改。

进入采样状态后，温度可自动测量，不必修改[293.0]。

5.当标准时间和定开时间一致时，仪器进入采样状态，TSP抽气泵及C、D路小气泵同时启动工作。

此时按[递增/温度]键，可查询现场实际温度的瞬时值。

按[位移/流量]键可查询TSP采样实际流量。

按[位移]键可查询当时北京标准时间。

按[数选]键可查询设定大气压，现场温度瞬时值和设定流量。

按[定开]键可查询定时开机时间。

按[查询]键可查询标况累计体积、实际累计体积、累计时间、平均温度。

6.采样状态中，如果交流电断电，仪器由机内直流蓄电池供电，进入掉电状态。

掉电状态采样体积及采样时间都不累计。

可查询各种数据。

交流电来电后，仪器将从掉电状态自动恢复采样状态，采样体积及采样时间继续累加。

7.采样结束后，记录下各种采样数据，收好取样滤膜，换上新滤膜。

间隔时间到，仪器各种查询数据将自动清零，重新进入新一轮循环采样。

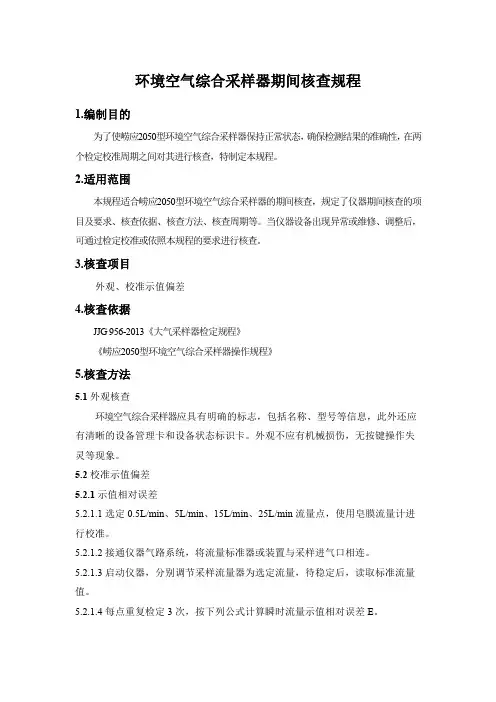

环境空气综合采样器期间核查规程1.编制目的为了使崂应2050型环境空气综合采样器保持正常状态，确保检测结果的准确性，在两个检定校准周期之间对其进行核查，特制定本规程。

2.适用范围本规程适合崂应2050型环境空气综合采样器的期间核查，规定了仪器期间核查的项目及要求、核查依据、核查方法、核查周期等。

当仪器设备出现异常或维修、调整后，可通过检定校准或依照本规程的要求进行核查。

3.核查项目外观、校准示值偏差4.核查依据JJG 956-2013《大气采样器检定规程》《崂应2050型环境空气综合采样器操作规程》5.核查方法5.1外观核查环境空气综合采样器应具有明确的标志，包括名称、型号等信息，此外还应有清晰的设备管理卡和设备状态标识卡。

外观不应有机械损伤，无按键操作失灵等现象。

5.2校准示值偏差5.2.1示值相对误差5.2.1.1选定0.5L/min、5L/min、15L/min、25L/min流量点，使用皂膜流量计进行校准。

5.2.1.2接通仪器气路系统，将流量标准器或装置与采样进气口相连。

5.2.1.3启动仪器，分别调节采样流量器为选定流量，待稳定后，读取标准流量值。

5.2.1.4每点重复检定3次，按下列公式计算瞬时流量示值相对误差E。

△ a×100%式中：△a—一种浓度示值误差；⎺C—3次示值的算术平均值；Cs—标准流量点。

5.2.2重复性 选定15L/min 的流量点，使用皂膜流量计进行校准，然后取下流量计，重复校准，如此校准6次，计算测定结果的相对标准偏差C v ，作为仪器重复性误差。

12)(1--=∑=n C Ci S ni100(%)⨯=CS C v 式中：S --标准偏差；Ci --第i 次测量值； ⎺C--n 次测量数值的算数平均值；n --测量次数；Cv --相对标准偏差。

5.2.3核查技术要求示值误差≤±5%；重复性≤±2%。

6 核查周期环境空气综合采样器核查周期一般为每半年一次，若期间核查与检定校准时间相近，可取消该次期间核查。

************************有限公司作业指导书崂应2050型环境空气综合采样器操作作业指导书FHST-ZY-CZ009-5/1编写：审核：批准：分发号：受控状态：持有人：发布日期：2018年1月2日实施日期：2018年1月3日1 目的崂应2050型环境空气综合采样器的操作，确保安全正确使用。

2 适用范围采用崂应2050型环境空气综合采样器进行样品采集的监测人员。

3 基本工作环境非防爆场合，温度-20-45°C, 环境湿度0 〜90%RH, 大气压力86 〜106kPa 。

野外工作时，应冇防雨、雪、尘以及日光暴晒等侵袭措施。

4操作程序4. 1准备工作4.1.1选择干燥、遮阳处，将仪器放置平稳或放置在三角支架上；4.1.2测定现场大气温度、压力，并记录；4.1.3确认干燥器槽内冇充分干燥能力的变色硅胶；4.1.4按相关采样标准，将吸收瓶内装入定量吸收液后放在吸收瓶架上；4.1. 5将粉尘采样滤膜装进PM10/TSP 采样头内，正确组装采样头并拧紧在采样器上；4.1.6确认电源为交流220V, 接通电源线，打开电源开关。

4.2大气釆样4.2.1按下电源开关，仪器进行口检，并显示商标、型号、版本号等信息。

采样器开机校零结束后自动进入大气采样主操作菜单。

在主菜单状态，通过移动光标进入“设置”对大气采样进行吋间与间隔的设置，按“确认”键保存修改。

进入“灯光”菜单，设置照明灯亮的时间（适用于转子流量计型的采样器）。

进入“校零”菜单（适用于电子流量计型的釆样器），按“确定”键进入“大气校零”界面进行校零。

4.2.2进入“采样”菜单，对“采样时刻（即时/定时采样）”、“A/B 采样流量” 行设置，选择“启动”，按“确定”键，进行大气采样。

4.3粉尘采样4. 3.1接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。

4.3.2采样器开机校零结束后自动进入大气采样主操作菜单，在主菜单状态，按“切换”键，切换到粉尘采样操作。

崂应2050型空气/智能T S P综合采样器作业指导书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。

2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。

3职责使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行；3.2使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。

3.3保管人员要做好日常保养与维护，并做好记录；3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。

4主要技术参数4.1粉尘采样流量：(60～130)L/min4.2大气采样流量:(0.1～1.0)L/min4.3流量稳定性:6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过 1s4.7计前温度:（30～99)℃4.8计前压力：（-20~0）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210×345×320）mm5.1工作电源：AC220V±10%,50Hz或DC12V5.2采样噪音：≤59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：<600W5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。

然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。

2）.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。

背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。

3）．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。

**崂应2050型空气/智能TSP综合采样器操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：**审核人：*批准人：**修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的规范使用崂应崂应2050型空气/智能TSP综合采样器，保证检测工作顺利进行和仪器正常状态。

2 适用范围本程序适用于崂应2050型空气/智能TSP综合采样器的操作使用及维护。

3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。

4 仪器性能4.1产品概述：崂应2050型空气/智能TSP综合采样器是用于采集大气中总悬浮微粒（TSP、PM10、PM2.5）和各种气体组分（SO2、NO x等）样品的必备仪器。

该采样器研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，质量可靠、性能稳定、使用寿命长。

其技术性能指标符合国家环保部HJ/T 374-2007 《总悬浮颗粒物采样器技术要求及检测方法》和HJ/T 375-2007《环境空气采样器技术要求及检测方法》的规定，并在小型便携、流量稳定住等方面有较大的改进，大大减少了劳动强度，根据JJG 956-2013 《大气采样器》的要求，该采样器属于B 类仪器。

产品型式批准证书号：CPA2016C744-37号。

产品制造计量器具许可证编号：CMC 鲁制02000015 号。

4.2适用范围：采样器应用溶液吸收法采集环境大气、室内空气中的各种有害气体；采用滤膜称重法捕集环境大气中的总悬浮微粒（TSP）和可吸入微粒（PM10或PM2.5）。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应忽监测。

4.3采样标准：JJG 943- 2011 总悬浮颗粒物采样器JJG 956-2013 大气采样器HJ 93-2013 环埂空气粒物(PM10和PM2.5) 采样器枝术要求及检测方法HJ/T 374-2007 总悬浮颗粒物采样器技术要求及检测方法HJ/T 375-2007 环境空气采样器技术要求及检测方法HJ 618-2011 环境空气PM10和PM2.5的测定重量法执行企业标准Q/02 LYB005- 2016 《崂应2050 型空气/智能TSP 综合采样器》4.4主要技术指标4.4.1总悬浮颗粒物部分采样流量：（80～120）L/min；4.4.2 大气采样部分流量：（0～1.0）L/min；4.4.3 采样时间：99小时59分钟内任意设置；4.4.4 计前温度：（-30～99）℃；4.4.5 计前压力：（-20~0）kPa；4.4.6 大气压：（50~130）kPa；4.4.7 进气口宽度允差：不超过±2.0%；4.4.8 采样器噪音：≤62dB（A）；4.4.9 功耗：<600W。

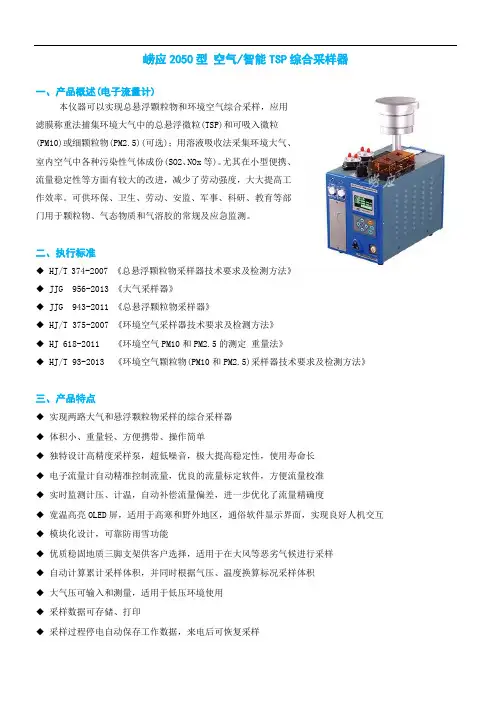

崂应2050型空气/智能TSP综合采样器一、产品概述(电子流量计)本仪器可以实现总悬浮颗粒物和环境空气综合采样，应用滤膜称重法捕集环境大气中的总悬浮微粒(TSP)和可吸入微粒(PM10)或细颗粒物(PM2.5)(可选)；用溶液吸收法采集环境大气、室内空气中各种污染性气体成份(SO2、NOx等)。

尤其在小型便携、流量稳定性等方面有较大的改进，减少了劳动强度，大大提高工作效率。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于颗粒物、气态物质和气溶胶的常规及应急监测。

二、执行标准◆ HJ/T 374-2007 《总悬浮颗粒物采样器技术要求及检测方法》◆ JJG 956-2013 《大气采样器》◆ JJG 943-2011 《总悬浮颗粒物采样器》◆ HJ/T 375-2007 《环境空气采样器技术要求及检测方法》◆ HJ 618-2011 《环境空气PM10和PM2.5的测定重量法》◆ HJ/T 93-2013 《环境空气颗粒物(PM10和PM2.5)采样器技术要求及检测方法》三、产品特点◆实现两路大气和悬浮颗粒物采样的综合采样器◆体积小、重量轻、方便携带、操作简单◆独特设计高精度采样泵，超低噪音，极大提高稳定性，使用寿命长◆电子流量计自动精准控制流量，优良的流量标定软件，方便流量校准◆实时监测计压、计温，自动补偿流量偏差，进一步优化了流量精确度◆宽温高亮OLED屏，适用于高寒和野外地区，通俗软件显示界面，实现良好人机交互◆模块化设计，可靠防雨雪功能◆优质稳固地质三脚支架供客户选择，适用于在大风等恶劣气候进行采样◆自动计算累计采样体积，并同时根据气压、温度换算标况采样体积◆大气压可输入和测量，适用于低压环境使用◆采样数据可存储、打印◆采样过程停电自动保存工作数据，来电后可恢复采样◆配备仪器操作视频U盘，方便用户准确操作空气采样部分◆进口电机，超低音无刷容积式旋片泵◆高效防倒吸干燥器设计，有效防止误操作导致吸收液倒吸，增强仪器安全性◆优质滤尘滤芯，实现颗粒物过滤功能，防止进入气路干扰采样，同时保护采样泵和气路◆双管路颜色区分设计，实现轻松准确连接气路，方便使用◆ A\B两路设计，采样方式灵活，可分别单独控制，可实现流量自动标定功能◆吸收瓶支架带加热，测量环境温度自动加热，防止试液结冰且适用放入不同规格吸收瓶◆茶色顶盖设计，对采样进行二级避光◆极寒冷地区，可选择外挂9002型防冻箱进行采样TSP/PM10/PM2.5部分◆无刷控制风机，噪声小，负载大，适合连续长时间工作◆自动闭环控制，实现恒流采样◆可靠的安全性，仪器故障自动停机保护◆ TSP/PM10(PM2.5)采样头采用铝合金材质，抗静电吸附四、技术指标。

**********************有限公司作业指导书
崂应2050型环境空气综合采样器维护保养
作业指导书
HBLJ-ZY-WH009-5/1
编写：
审核：
批准：
分发号：受控状态：持有人：
发布日期：2018年1月2日实施日期：2018年1月3日
崂应2050型环境空气综合采样器维护保养作业指导书第1页共2页1 目的
为确保崂应2050型环境空气综合采样器的正常使用和数据的准确性，制定本方法。

2 职责
质量人员监督，使用人员操作。

3 工作参数
非防爆场合，温度-20-45°C, 环境湿度0 〜90%RH, 大气压力86 〜106kPa 。

野外工作时，应冇防雨、雪、尘以及日光暴晒等侵袭措施。

4 基本维护和保养
仪器负责人保持仪器和操作台的干净整洁，并及时填写仪器使用记录和维护保养记录。

5仪器维护
采样器长期闲置不用时，应每月至少通电一次，通电时间不少于 4 小时。

仪器管理人员定期将仪器送至具有检定资格的单位进行检定，保证仪器测定的准确性。

崂应2050空气/智能TSP采样器作业指导书1、目的为保证公司崂应2050空气/智能TSP采样器的正确使用，确保采样具有代表性。

2、适用范围采用崂应2050空气/智能TSP采样器进行样品采集的监测人员。

3、仪器环境条件非防爆场合，温度-20~45℃，环境湿度0~90%RH，大气压力86~106kPa。

野外工作时，应有防雨、雪、尘以及日光暴晒等侵袭措施。

4、仪器操作步骤4.1、准备工作4.1.1、选择干燥、遮阳处，将仪器放置平稳或放置在三角支架上；4.1.2、测定现场大气温度、压力，并记录；4.1.3、确认干燥器槽内有充分干燥能力的变色硅胶；4.1.4、按相关采样标准，将吸收瓶内装入定量吸收液后放在吸收瓶架上；4.1.5、将粉尘采样滤膜装进PM10/TSP采样头内，正确组装采样头并拧紧在采样器上；4.1.6、确认电源为交流220V，接通电源线，打开电源开关。

4.2、大气采样4.2.1、按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。

4.2.2、采样器开机校零结束后自动进入大气采样主操作菜单。

在主菜单状态，通过移动光标进入“设置”对大气采样进行时间与间隔的设置，按“确认”键保存修改。

4.2.3、进入“灯光”菜单，设置照明灯亮的时间（适用于转子流量计型的采样器）。

4.2.4、进入“校零”菜单（适用于电子流量计型的采样器），按“确定”键进入“大气校零”界面进行校零。

4.2.5、进入“采样”菜单，对“采样时刻（即时/定时采样）”、“A/B采样流量”进行设置，选择“启动”，按“确定”键，进行大气采样。

4.3、粉尘采样4.3.1.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。

4.3.2、采样器开机校零结束后自动进入大气采样主操作菜单，在主菜单状态，按“切换”键，切换到粉尘采样操作。

4.3.3、在主操作菜单，通过移动光标进入“设置”对大气采样进行时间与间隔的设置，按“确认”键保存修改。

**崂应2050型环境空气综合采样器操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：*审核人：*批准人：*修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的规范使用崂应2050型环境空气综合采样器，保证检测工作顺利进行和仪器正常状态。

2 适用范围本程序适用于崂应2050型环境空气综合采样器的操作使用及维护。

3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。

4 仪器性能4.1产品概述：崂应2050型环境空气综合采样器是用于采集大气中总悬浮微粒（TSP、PM10、PM2.5）和各种气体组分（SO2、NO x等）样品的必备仪器。

该采样器研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，质量可靠、性能稳定、使用寿命长。

其技术性能指标符合国家环保部HJ/T 374-2007 《总悬浮颗粒物采样器技术要求及检测方法》和HJ/T 375-2007《环境空气采样器技术要求及检测方法》的规定，并在小型便携、流量稳定住等方面有较大的改进，大大减少了劳动强度，根据JJG 956-2013 《大气采样器》的要求，该采样器属于B 类仪器。

4.2适用范围：采样器应用溶液吸收法采集环境大气、室内空气中的各种有害气体；采用滤膜称重法捕集环境大气中的总悬浮微粒（TSP）和可吸入微粒（PM10或PM2.5）。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应忽监测。

4.3采样标准：JJG 943- 2011 总悬浮颗粒物采样器JJG 956-2013 大气采样器HJ 93-2013 环埂空气粒物(PM10和PM2.5) 采样器枝术要求及检测方法HJ/T 374-2007 总悬浮颗粒物采样器技术要求及检测方法HJ/T 375-2007 环境空气采样器技术要求及检测方法HJ/T 376-2007 24小时恒温自动连续环境空气采样器技术要求及检测方法HJ 618-2011 环境空气PM10和PM2.5的测定重量法执行企业标准Q/370222 L YH 010- 2018 环境空气综合采样器4.4主要技术指标4.4.1总悬浮颗粒物部分采样流量：（80～120）L/min；4.4.2 大气采样流量：（0～1.0）L/min；4.4.3 采样时间：99小时59分钟内任意设置；4.4.4 计前温度：（-30～99）℃；4.4.5 计前压力：（-20~0）kPa；4.4.6 大气压：（50~130）kPa；4.4.7 进气口宽度允差：不超过±2.0%；4.4.8 采样器噪音：≤62dB（A）；4.4.9 温度控制：（15～30）℃；4.4.10入口速度：0.3m/s；4.4.11 功耗：<120W。

崂应2050型空气/智能TSP综合采样器作业指导书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的 建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。

2适用范围 本仪器应用溶液吸收法采集环境大气中的各种有害气体。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。

3职责 使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照　执行； 3.2 使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。

3.3 保管人员要做好日常保养与维护，并做好记录； 3.4 仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。

4主要技术参数4.1粉尘采样流量：(60～130)L/min4.2大气采样流量:(0.1～1.0)L/min 4.3流量稳定性:6小时内采样流量≤5% 4.4流量重复性：≤2% 4.5定时范围：99小时59分内任意设置 4.6定时误差：20min内不超过1s4.7计前温度:（30～99)℃4.8计前压力：（-20~0）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210×345×320）mm5.1工作电源：AC220V±10%,50Hz或DC12V5.2采样噪音：≤59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：<600W 5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。

然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。

2）.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。

背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。

3）．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。

崂应2050型空气/智能T S P综合采样器作业指导书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。

2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。

3职责使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行；3.2使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。

3.3保管人员要做好日常保养与维护，并做好记录；3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。

4主要技术参数4.1粉尘采样流量：(60～130)L/min4.2大气采样流量:(0.1～1.0)L/min4.3流量稳定性:6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过 1s4.7计前温度:（30～99)℃4.8计前压力：（-20~0）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210×345×320）mm5.1工作电源：AC220V±10%,50Hz或DC12V5.2采样噪音：≤59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：<600W5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。

然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。

2）.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。

背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。

3）．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。

崂应2050型空气/智能TSP综合采样器操作规程1.目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。

2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。

3.职责3.1使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行。

3.2使用完毕后必须严格按照本作业指导书的要求对仪器进行适当的清洁，完整填写使用记录。

3.3保管人员要做好日常保养与维护，并做好记录。

3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。

4.主要技术参数4.1粉尘采样流量：（60-130）L/min4.2大气采样流量：（0.1-1.0）L/min4.3流量稳定性：6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过±1s4.7计前温度：（30-99）℃4.8计前压力：（-20-0）KPa4.9连续工作时间：使用电池大于6小时4.10主机外形尺寸：（210×345×320）mm4.11工作电源：AC220V±10%，50Hz或DC12V4.12采样噪音：≤59dB（A）4.13重量：7.5Kg（含电池）4.14功耗：＜600W5操作程序5.1采样前准备5.1.1选择干燥、避阳处，将采样器放置平稳或放置在三脚架上。

5.1.2各干燥器内装入具有充分干燥能力的变色硅胶，数量约占干燥容积的四分之三，拧紧使之不漏气，放入干燥器槽内。

5.1.3按相关采样标准，将吸收瓶内装入定量吸收液放在吸收瓶架上。

/TSP采样头里面并正确组装采样头，再将其拧5.1.4将粉尘采样器滤膜装进PM10紧在采样器上。

5.1.5确认电源为交流220v后接通电源线，打开电源开关，查看采样器自检时屏幕有没有错误提示。

若有，应修好后再使用。

崂应2050型中流量智能TSP采样器操作规程
一、技术参数
二、使用方法
1、选择干燥、避阳处，将仪器平稳放置。

2、将粉尘采样滤膜装进PM10/TSP采样头里面，再安装到主机上，注意要旋紧
密封。

3、确认电源为220V后，接通电源，打开电源开关。

4、开机后，照明灯点亮，仪器进入初始状态，进行自检，并显示仪器型号、版
本号等信息。

自检正常后，自动对传感器进行校零。

5、进入主操作菜单，选择设置菜单，选择单次采样或间隔采样，并设置具体数
据。

6、进入采样菜单，可调整采样流量（60L/min-120L/min）,对于粉尘采样，需要
输入滤膜的编号，便于用户对样品的标记和管理；若出现符号，表示工作正常，可以启动采样，按启动键进行采样。

7、启动粉尘采样后会出现两个界面，可以循环显示当前的实际采样流量、当前
累计采样时间、实际采样体积、标况采样体积、计前温度和计前压力。

8、采样结束后，可进入查询菜单，通过功能键选中文件，选择详细菜单可查看
其它信息。

三、注意事项
1、仪器禁止不装滤膜开机运行，否则灰尘、杂物会被吸入传感器及采样泵损
害仪器。

2、电源可靠接通后再打开仪器上的电源开关，不能用仪器来检测电源是否接
通。

3、此仪器仅适用于非防爆场合。
