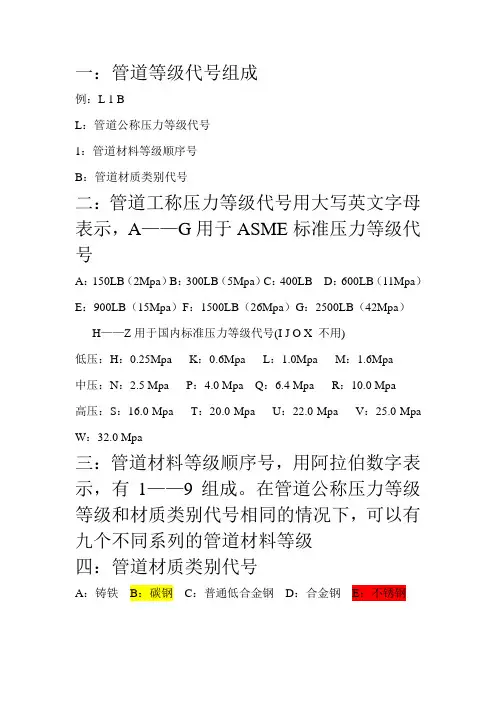

管道等级代号表示

一：管道等级代号组成例：L1B
L：管道公称压力等级代号
1：管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母表示，A——G用于ASME标准压力等级代号
A：150LB（2Mpa）B：300LB（5Mpa）C：400LBD：600LB（11Mpa）E：900LB（15Mpa）F：1500LB（26Mpa）G：2500LB（42Mpa）H——Z用于国内标准压力等级代号(IJOX不用)
低压：H：0.25MpaK：0.6MpaL：1.0MpaM：1.6Mpa
中压：N：2.5MpaP：4.0MpaQ：6.4MpaR：10.0Mpa
高压：S：16.0MpaT：20.0MpaU：22.0MpaV：25.0MpaW：32.0Mpa 三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。

在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁B：碳钢C：普通低合金钢D：合金钢E：不锈钢F：有色金属G：非金属H：衬里及内防腐
五：项目代号
外管：083氮氢压缩工段：672B低温甲醇洗：706液氮洗：707氨合成：708尿素：801二氧化碳压缩：802。

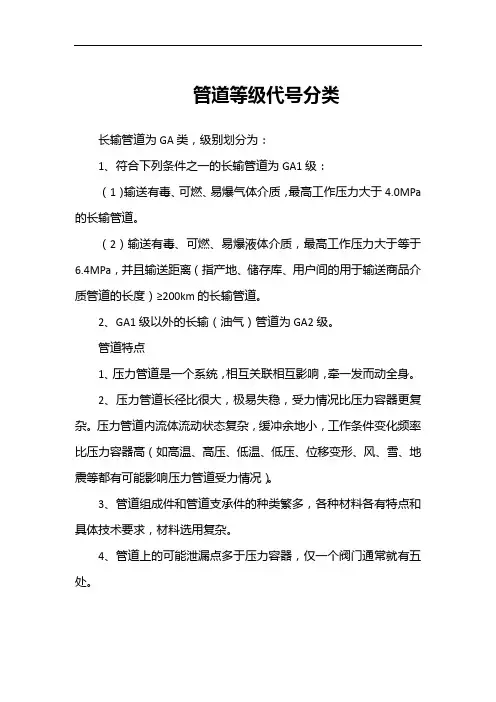

管道等级代号分类
长输管道为GA类，级别划分为：
1、符合下列条件之一的长输管道为GA1级：
（1）输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa 的长输管道。

（2）输送有毒、可燃、易爆液体介质，最高工作压力大于等于6.4MPa，并且输送距离（指产地、储存库、用户间的用于输送商品介质管道的长度）≥200km的长输管道。

2、GA1级以外的长输（油气）管道为GA2级。

管道特点
1、压力管道是一个系统，相互关联相互影响，牵一发而动全身。

2、压力管道长径比很大，极易失稳，受力情况比压力容器更复杂。

压力管道内流体流动状态复杂，缓冲余地小，工作条件变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地震等都有可能影响压力管道受力情况）。

3、管道组成件和管道支承件的种类繁多，各种材料各有特点和具体技术要求，材料选用复杂。

4、管道上的可能泄漏点多于压力容器，仅一个阀门通常就有五处。

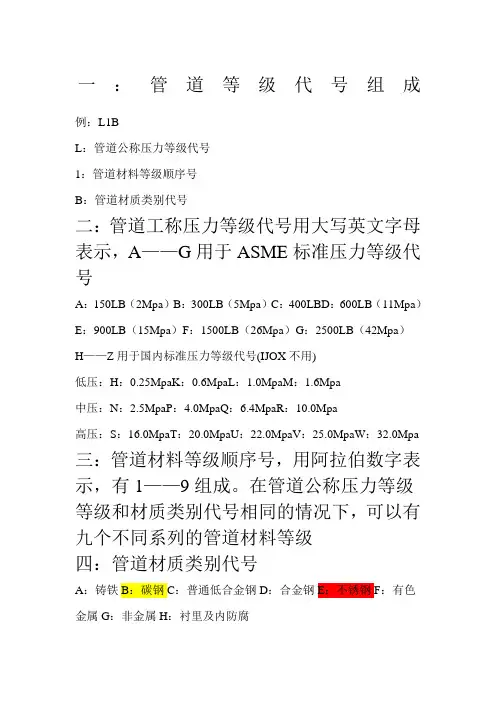

一：管道等级代号组成
例：L 1 B
L：管道公称压力等级代号
1:管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母表示，A——G用于ASME标准压力等级代号
A：150LB（2Mpa）B：300LB（5Mpa)C：400LB D:600LB（11Mpa)E：900LB（15Mpa)F：1500LB(26Mpa）G：2500LB（42Mpa）H——Z用于国内标准压力等级代号（I J O X 不用）
低压：H:0.25Mpa K：0.6Mpa L：1.0Mpa M:1.6Mpa
中压：N：2.5 Mpa P：4。

0 Mpa Q：6。

4 Mpa R：10。

0 Mpa 高压：S：16.0 Mpa T:20.0 Mpa U:22。

0 Mpa V:25.0 Mpa W：32。

0 Mpa
三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。

在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁B：碳钢C：普通低合金钢D：合金钢E:不锈钢F:有色金属G：非金属H：衬里及内防腐
五：项目代号
外管:083 氮氢压缩工段：672B 低温甲醇洗：706 液氮洗：707 氨合成:708 尿素:801 二氧化碳压缩:802。

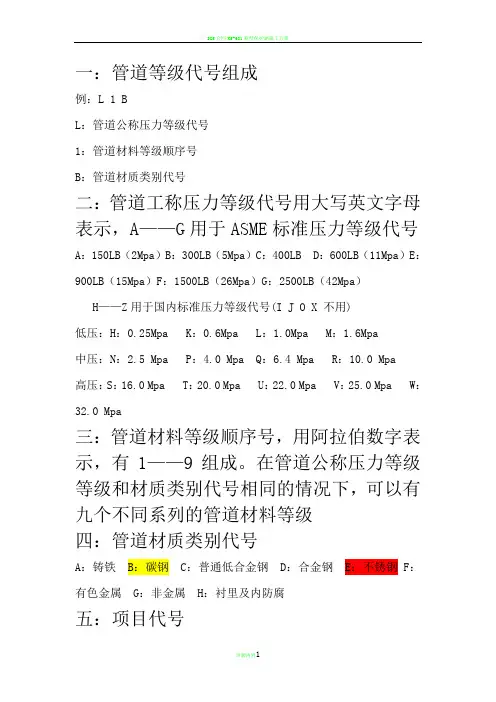

一：管道等级代号组成
例：L 1 B
L：管道公称压力等级代号
1：管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母表示，A——G用于ASME标准压力等级代号
A：150LB（2Mpa）B：300LB（5Mpa）C：400LB D：600LB（11Mpa）E：900LB（15Mpa）F：1500LB（26Mpa）G：2500LB（42Mpa）H——Z用于国内标准压力等级代号(I J O X 不用)
低压：H：0.25Mpa K：0.6Mpa L：1.0Mpa M：1.6Mpa
中压：N：2.5 Mpa P：4.0 Mpa Q：6.4 Mpa R：10.0 Mpa
高压：S：16.0 Mpa T：20.0 Mpa U：22.0 Mpa V：25.0 Mpa W：32.0 Mpa
三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。

在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁B：碳钢C：普通低合金钢D：合金钢E：不锈钢
F：有色金属G：非金属H：衬里及内防腐
五：项目代号
外管：083 氮氢压缩工段：672B 低温甲醇洗：706 液氮洗：707 氨合成：708 尿素：801 二氧化碳压缩：802
（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注）。

目次1、管道等级代号说明-------------------------------------------22、缩写词说明----------------------------------------------------23、管道分支表----------------------------------------------------24、管道变径表----------------------------------------------------25、管道等级索引-------------------------------------------------51.管道等级代号说明1.1管道等级代号由三个单元组成，其表示方法如下：2 A 1第三单元（数字）为顺序号第二单元（字母）为材质第一单元（数字）为压力等级（MPa）1.2第二单元用英文字母表示管道的主要材质A：Q235B，Q235+ZnB：20#,16MnC：20#,16MnH：15CrMo或1Cr5MoL：0Cr18Ni9或0Cr18Ni10Ti1.3第三单元用阿拉伯数字表示在管道主要材质与压力等级相同时，不同设计条件下顺序号2.缩写词说明B.W BUTTED WELD 对焊CA CORROSION ALLOWANCE 腐蚀余量CON CONCENTRIC 同心的DN NOMINAL DIAMRTER 公称直径ECC ECCENTRIC 偏心的L LARGE 大端（母管）LR LONG RADIUS 长半径MM MILLMETER 毫米NPT（PT）NATIONAL TAPER PIPE THREAD 标准管螺纹PE PLAIN END 平端RF RAISED FACE 凸台面RJ RING JOINT （梯形槽）环连接面S SMALL 小端（支管）SCH SCHEDULE 壁厚等级SMLS SEAMLESS 无缝的SW SOCKET WELDING 承插焊SO SLIP ON 平焊WN WELDING NECK 对焊（法兰）3.管道分支表见表－14.管道变径表见表－2B: 加强管嘴(BOSS)T: 承插焊三通M: 对焊无缝三通NW: 开口焊,无补强NR: 开口焊,有补强WD: 加强管接头(O-LET)注:DN50*25时用DN50*50或DN50*40无缝三通+异径短节C:异径管箍SC:管箍+异径短节R:对焊无缝大小头*2管道要做应力消除*6含H2S时有应力消除要求，不含H2S时无应力消除要求。

附三、管道分级规定管道规格等级表示为：XXX其中第一个字母表示压力等级：B=PN2.0MPa(Class 150lb)C=PN5.0MPa(Class 300lb)D=PN11.0MPa(Class 600lb)E=PN15.0MPa(Class 900lb)F=PN26.0MPa(Class 1500lb)G=PN42.0MPa(Class 2500lb)第二个字母表示管道的材质，第三个字母用于区分材质的细分类或区分弯管半径、垫片、法兰密封面以及其他特殊要求：B=碳钢C=高温铬钼钢H=不锈钢（HB=304、HC=304L、HP=304（输送）、HD=316L、HX=双相钢2205、HY=双相钢2507、HA=风送专用304L）K=哈氏合金P=PTFE管线Y=钛材T=钢衬管TB 碳钢衬PTFEJ=铜第三位数字按适用于不同介质一些特定用途的管道分组，设定不同字母代号：G：公用工程管道，包括：各种水、锅炉给水、除盐水、压缩空气、惰性气体S：蒸汽和冷凝水管道T：蒸汽伴热管和疏水器后直排大气的管道W：化工物料管道注：1bar=7.5lb一、阀门编号的规定1、阀门编号的组成：例V313或V31A①、第一位数字表示阀门型式代号1=闸阀、2=截止阀、3=球阀、4=蝶阀、5=止回阀、6=旋塞阀、7=隔膜阀、8=调节阀、9=其他类型阀门②、第二位数字表示为阀体主体材质0=特殊定义用、1=碳钢、2=哈氏合金、合金钢、3=不锈钢304L、4=不锈钢316L、5=双相钢2205、2207系列材质、6=（暂空）、7=钛材、8=过流衬垫其他材质（衬胶、衬PTFE）、9=其他不属于1-8材料的阀门③、第三位由数字1-9后接以英文字母顺序编号的代号，表示同一个？中相同阀门型号，相同阀门主体材质，所选用的阀门顺序号。

二、需特殊定货的阀门、管件及其他管道材料的代号表：RD=防爆膜、SV=安全阀、ST=疏水器、CV=呼吸阀、RV=角阀、SL=弹簧阀、BE=膨胀节、PR=常用软管、ML=机械联锁、SG=取样组合代号、FH=Flexible Hose挠性软管Knock Mechanism：敲击机械装置Rectangle Chute：矩形通道（溜槽）。

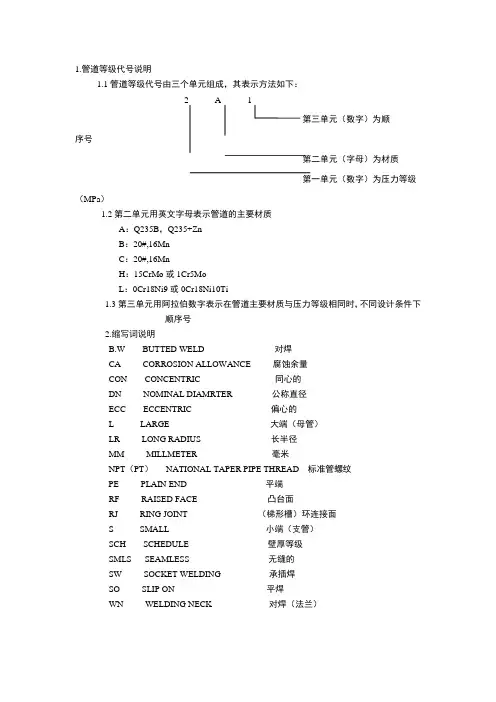

1.管道等级代号说明
1.1管道等级代号由三个单元组成，其表示方法如下：
2 A 1
第三单元（数字）为顺
序号
第二单元（字母）为材质
第一单元（数字）为压力等级（MPa）
1.2第二单元用英文字母表示管道的主要材质
A：Q235B，Q235+Zn
B：20#,16Mn
C：20#,16Mn
H：15CrMo或1Cr5Mo
L：0Cr18Ni9或0Cr18Ni10Ti
1.3第三单元用阿拉伯数字表示在管道主要材质与压力等级相同时，不同设计条件下
顺序号
2.缩写词说明
B.W BUTTED WELD 对焊
CA CORROSION ALLOWANCE 腐蚀余量
CON CONCENTRIC 同心的
DN NOMINAL DIAMRTER 公称直径
ECC ECCENTRIC 偏心的
L LARGE 大端（母管）
LR LONG RADIUS 长半径
MM MILLMETER 毫米
NPT（PT）NATIONAL TAPER PIPE THREAD 标准管螺纹
PE PLAIN END 平端
RF RAISED FACE 凸台面
RJ RING JOINT （梯形槽）环连接面
S SMALL 小端（支管）
SCH SCHEDULE 壁厚等级
SMLS SEAMLESS 无缝的
SW SOCKET WELDING 承插焊
SO SLIP ON 平焊
WN WELDING NECK 对焊（法兰）。

一：管道等级代号组成
例：L 1 B
L：管道公称压力等级代号
1：管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母表示，A——G用于ASME标准压力等级代号A：150LB（2Mpa）B：300LB（5Mpa）C：400LB D：600LB（11Mpa）E：900LB（15Mpa）F：1500LB（26Mpa）G：2500LB（42Mpa）
H——Z用于国内标准压力等级代号(I J O X 不用)
低压：H：0.25Mpa K：0.6Mpa L：1.0Mpa M：1.6Mpa
中压：N：2.5 Mpa P：4.0 Mpa Q：6.4 Mpa R：10.0 Mpa
高压：S：16.0 Mpa T：20.0 Mpa U：22.0 Mpa V：25.0 Mpa W：32.0 Mpa
三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。

在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁 B：碳钢 C：普通低合金钢 D：合金钢 E：不锈钢 F：有色金属 G：非金属 H：衬里及内防腐
五：项目代号
外管：083 氮氢压缩工段：672B 低温甲醇洗：706 液氮洗：707 氨合成：708 尿素：801 二氧化碳压缩：802。

关于管道代号编号及含义的解析
1 物料代号
2 主项代号
按工程设计给定的主项（建筑单体/车间/工段）编号编写，采用两位数字，从01~99。

特殊情况以主项代号作为主项代号。

3管道顺序号
相同类别的物料在同一主项内以物料流向先后为序，顺序编号，采用三位数字，从001~999。

4管道尺寸
一般标注公称尺寸，以mm 为单位，只注数字，不住单位。

5 管道等级
由下列三个单元组成：L1B，
L：管道的公称压力（MPa），用大写字母表示；
1：不同物料下所选管道的壁厚，法兰的系列；
B：管道材质
5.1 管道公称压力
5.2 顺序号
不同物料下所选管道的壁厚，法兰的系列，顺序号的选取在HGT20519.1~20519.6-2009《化工工艺设计施工图内容和深度统一规定》有要求，但是每个设计院也有自己的规定，所以无法确定，最好的方法是在制图的注释栏注明。

5.3 管道材质
6 隔热或隔声。

1 管道等级代号说明1.1 管道等级代号由三个单元组成,其表示方式如下:1.6 A 1第三单元（数字）为顺序号第二单元(字母)为材质第一单元(数字)为压力等级1.2 第一单元用阿拉伯数字表示管道法兰、管件及阀门的公称压力等级,见表1。

表11.0 1.62.5 4.0 6.3 10.0 16.0PN(MPa) 1.0 1.6 2.5 4.0 6.3 10.0 16.01.3 第二单元用英文字母表示管道的主要材质A: Q235B,Q235A K: TP321B: 20#,16Mn L: 0Cr18Ni9,0Cr19Ni9 ,0Cr18Ni9TiC: 20#,16Mn M:D: C.S(A105,A106) N: TP316,TP316L,TP304L ,TP304HE: C-0.5Mo P: MONELF: 1.25Cr-0.5Mo Q: INCONELG: 2.25Cr-1Mo R: INCOLOYH: 1Cr5Mo ,5Cr-0.5Mo, S: HASTELLOY15CrMo1.4. 第三单元用阿拉伯数字表示在管道主要材质与压力等级相同时,不同设计条件下的顺序号。

2. 缩写词说明45 45 DEGREE(45°) 45 度90 90 DEGREE(90°) 90 度ANSI AMERICAN NATIONAL STANDARDS INSTITUTE 美国国家标准协会API AMERICAN PETROLEUM INSTITUTE 美国石油学会ASB ASBESTOS 石棉ASME AMERICAN SOCIETY OF MECHANICAL ENGINEERS 美国机械工程师协会ASTM AMERICAN SOCIETY FOR TESTING MATERIALS 美国材料试验协会AUST S.S AUSTENITIC STAINLESS STEEL 奥氏体不锈钢B: OR BALL: 球BB BOLTED BONNET 栓联阀盖(帽)BC BOLTED COVER 栓联阀盖BE BEVELED END 坡口端BFW BOILER FEED WATER 锅炉给水BG BOLTED GLAND 栓联压盖BW BUTTWELD 对(接)焊C.A CORROSION ALLOWANCE 腐蚀余量CL CLASS 分类CON CONCENTRIC 同心C.S CARBON STEEL 碳钢D: DISC 阀板(盘)D&S DISC AND SEAT 阀板(盘)和阀座ECC ECCENTRIC 偏心EFW ELECTRIC FUSION WELD 电熔焊(接) ERW ELECTRIC RESISTANCE WELD 电阻焊接FIRE-S FIRE SAFE 防火安全(密封)结构(用于阀门) F-PORT FULL-PORT 全通径(用于阀门)F: FILLER 填料(用于缠绕式垫片)FF FLAT FACE 平板式光滑面FLEX FLEXIBLE 柔性FLG FLANGE 法兰GALV GALVANIZED 镀锌GR GRADE 等级GRF GRAFOLL 石墨带(片)HEX HEXAGONAL 六角形HP HIGH PRESSURE 高压HVY HEAVY 重型ID IN DIAMETER 内径IN OR" INCH 英寸IR INNER RING 内环(用于缠绕式垫片)ISRS INSIDE SCREW RISING STEM 内螺纹升起阀杆ISS INSIDE SCREW STEM 内螺纹阀杆(L)OR L LARGE 大LJ LAP JOING 松套(法兰)LP LOW PRESSURE 低压LR LONG RADIUS 长半径LUB LUBRICATE (使)润滑MAX. MAXIMUM 最大MIN. MINIMUM 最小MM MILLIMETER 毫米MOD MODIFIED 改良的(修正的)MP MIDDLE PRESSURE 中压MS METAL SEAL 金属密封NBR NITRILE BUTADIENT RUBBER 丁腈橡胶NPT NATIONAL TAPER PIPE THREAD (美国)国家标准锥管螺纹OR OUTER RING 外环(用于缠绕式垫片)OS&Y OUTSIDE SCREW AND YOKE 轭架式外螺纹OD OUTSIDE DIAMETER 外径PE PLAIN END 平端PS(B) PRESSURE SEAL BONNET 压力密封阀盖(帽)P(S)C PRESSURE SEAL COVER 压力密封阀盖PWHT POSTWELD HEAT TREATMENT 焊后热处理R-PORT REDUCED PORT 缩径RF RAISED FACE 凸台式光滑面RJ RING JOINT （梯形槽）环联接RT RADIOGRAPHIC TEST X 射线(照像)检查S SEAT 阀座SB SCREWED BONNET 螺纹阀帽(盖)SC SCREWED COVER(CAP) 螺纹阀盖SCH SCHEDULE 管子表号SG SCREW GLAND 螺纹压盖SMLS SEAMLESS 无缝SO SLIP-ON 平焊SR SHORT RADIUS 短半径SS STAINLESS STEEL 不锈钢STD STANDARD OR STANDARD WEIGHT 标准或标准(重量)级STL STELLITE 司太立合金STUD STUD BOLT 双头螺柱S.W SOCKET WELDING 承插焊T OR THICK THICKNESS 厚度W/ WITH 具有带.....W: WINDING 缠绕带(用于缠绕式垫片)WB WELDED BONNET 焊接阀盖WN WELDING NECK 焊颈WS WELDING WITH SEAM 焊接有缝（管子或管件）XS EXTRA STRONG 加强级(加厚级)XXS DOUBLE EXTRA STRONG 特强级(特厚级)。

一、管道号例如：86056-CA21H-6"-P-IH中86056为管线号，CA21H为管道等级，6"为管道尺寸，P为管道介质代码，IH绝热类型1、管道等级CA21H中第一个字母为法兰压力等级，第二个字母为管道材料，第三个数字为腐蚀余量，第四个数字为序列号，第五个字母为后缀(特殊要求)(1)、法兰压力等级A：150C：300E：600F：900H：1500J：2500S：BDO合成高压管道特殊等级(2)、管道材料A：碳钢C：碳钢(低温)D：304SS/304LSSE：316SS/316LSSF：321SSP：20合金R：HASTELLOY合金(3)、后缀(特殊要求)C：碱液专用G：镀锌H：氢气专用J：夹套管N：高压蒸汽专用R：衬里管S：强酸专用T：催化剂专用U：地管2、管道介质代码(1) BDO装置P：工艺介质、化学品IA：仪表空气NG：氮气PA：工厂空气FOS：燃料油供给FOR：燃料油返回FG：燃料气LO：润滑油SO：废油CWS：循环上水CWR：循环回水FW：消防水STM：蒸汽LS：低压蒸汽IS：次中压蒸汽MS：中压蒸汽HS：高压蒸汽SPS：SPD用高压蒸汽CN：冷凝液LSC：低压蒸汽凝液ISC：次中压蒸汽凝液MSC：中压蒸汽凝液HSC：高压蒸汽凝液PW：饮用水SW：生产水DW：脱盐水BFW：锅炉给水RW：生活水AB：乙炔排污B：放空气排污CWW：化学污水OWW：含油污水SWW：生活污水SL：浆料OS：含油浆料NOS：无油浆料SSW：地表雨水PS：工艺排污GCS：冷冻上水GCR：冷冻回水RCS：冷冻剂上水RCR：冷冻剂回水(2) 甲醛装置BB：导热油冷凝器排污BFW：锅炉给水DC：导热油(液)DI：去离子水DN：脱盐水+0.054%氢氧化钠DV：导热油(气)FA：新鲜空气FD：甲醛溶液(浓度0-2%)FG：甲醛气(浓度0.1-10%)FM：甲醛溶液(浓度2.1-56%)FW：工业水GL：乙二醇HS：高压蒸汽HC：高压蒸汽凝液LS：低压蒸汽LC：低压蒸汽凝液ME：甲醇NA：25%氢氧化钠NG：天然气OD：废液排放P：工艺液PG：工艺气体PW：工艺水RG：循环气(浓度小于0.1%的甲醛气) RWR：冷冻回水RWS：冷冻上水VG：放空气CH：化学品(3) 乙炔清净ACE：乙炔DOW：生活水IW：工业水LD:清净下水(乙炔凝液)N：氮气PSUA：98%浓硫酸WW：废水WCA：含乙炔水(4) 提氢A：工艺空气BO：排污液HY：氢气VT：放空气SC：蒸汽冷凝液MW：补充水系统PW：生产生活水系统IW：低压给水FW：高压消防水CNS：清净下水系统RD：雨水系统、事故消防水系统3、绝热类型ET：电伴热JS：蒸汽夹套管ST：蒸汽伴热IA：隔音IC：保冷IH：保温IS：人设防护FS：泡沫二、设备位号BA-80：乙炔净化BY-81：BYD合成BS-82：BDO合成BC-83：BDO浓缩+丁醇回收BR-84：BDO精馏Y-86:公用工程P：泵MX：搅拌器R：反应器C：压缩机E：换热器D：贮槽T：贮罐V：塔J：喷射器S：排放池FS：火炬F：过滤器L：起重机/装车鹤管SL：消音器PA：加药系统三、PID02：乙炔清净03：提氢04：甲醛装置05：BDO装置10：空压制氮、冷冻站四、图号解释解释：前两位为工段号，三四位为专业，1、工段00：厂区外管00-**-0500厂区外管00-**-0501：1#管廊00-**-0502：2#管廊00-**-0503：3#管廊00-**-0504：4#管廊02：乙炔装置02-**-0000：乙炔装置02-**-0100：电石储运02-**-0101电石卸车02-**-0102：筒仓02-**-0103：筒仓除尘02-**-0104：破碎楼02-**-0105：1#栈桥02-**-0106：2#栈桥02-**-0107：3#栈桥02-**-0300：乙炔清净02-**-0500：乙炔气柜02-**-2100：乙炔装置内管廊03 制氢装置03-**-0100：制氢工序03-**-0900：装置内地下管网04：甲醛装置04-**-0100：甲醛框架04-**-0200：甲醛中间罐区04-**-0300：甲醛装置内管廊05：BDO装置05-**-0100：乙炔供应+BYD合成05-**-0101：BYD反应框架05-**-0102催化剂厂房05-**-0103催化剂储罐框架05-**-0104板框压滤机厂房05-**-0105乙炔循环压缩机厂房05-**-0106：BYD精馏05-**-0200：BDO合成05-**-0201：合成厂房05-**-0202：压缩厂房05-**-0300：BDO提浓05-**-0301：BDO提浓及精馏框架05-**-0302：丁醇提浓及精馏框架05-**-0400：BDO精馏05-**-0500：中间罐区05-**-0700：BDO装置内管廊05-**-0900：乙炔净化05-**-1000：辅助设施+冷冻站09**-0000 公用工程09-**-0100：循环冷却水站09-**-0101：冷却塔09-**-0102：循环水泵房09-**-0200：脱盐水站10-**-0000：辅助设施10-**-0100：冷冻站10-**-0200：空压制氮站10-**-0201：空压制氮厂房10-**-0300：中央控制楼及分析楼10-**-0500：储运设施10-**-0501：成品罐区（液体罐区）10-**-0502：泡沫消防10-**-0503：汽车装车站10-**-0700：生产生活消防水站10-**-0701：综合泵站10-**-0800：回用水处理站10-**-0900：全厂火炬10-**-1000：综合仓库10-**-1100：综合维修10-**-1200：泡沫消防站10-**-1400：换热站10-**-1600：污水收集10-**-1604：污水收集泵房2、专业11：热工15：安全/消防/卫生30：总体31：粉体工程40：化工工艺41：工艺系统42：管道46：管道材料49：分析化验50：自控61：建筑62：结构70：暖通80：给排水/化水90：电气。

管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001–100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

（1）物料代号a.工艺物料代号B．辅助、公用工程物料代号（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）管道顺序号相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。

（4）管道尺寸一般标注公称尺寸，以mm为单位，只注数字，不注单位。

（5）管道等级管道等级号由下列三个单元组成：L 1 B（1）（2）（3）1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。

A～K 用于ANSI标准压力等级代号（其中I、J不用），L～Z用于国内标准压力等级代号（其中O、X不用）。

常用的国内标准压力等级代号：L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2）第二单元为顺序号，用阿拉伯数字表示，由1开始。

3）第三单元为管道材质类别，用大写英文字母表示，与顺序号组合使用。

（6）隔热或隔声代号转帖压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

管道等级代号说明
管道等级代号由四个单元组成，举例说明如下：B2RF1 B:代表管道主要材质
2：代表管道压力等级
RF:代表管道的主要的一种密封形式连接尺寸
1:代表管道元件的变化
（1）第一单元用英文字母表示管子材质
A —水泥
B—碳钢、镀锌碳钢
D—HASTELLOY 合金，低温钢
G—玻璃钢/聚氯乙烯管、增强聚丙烯管、玻璃钢/聚丙烯、不透性石墨管、硬质聚氯乙烯双壁波纹管
H—碳钢衬硬质橡胶、碳钢衬聚丙烯、碳钢衬玻璃、碳钢衬聚四氟乙烯
E—不锈钢
（2）第二单元用数字表示管子压力等级
1/2 —0.6/1.0/2.0MPa；
5—5.0MPa
第三单元表示管道的主要的一种密封面形式或连接尺寸
RF—突面法兰连接；
TJ—螺纹连接；
MFM —凹凸面法兰连接；
FF—全平面法兰连接；
BJ—溶接，外加强
SF—承接粘接；
BF —对接；
SB—弹性密封圈连接；
(3)第四单元用数字表示管道元件的变化
系列号：1、2、3……••如果管道元件发生变化，该流水号也相应变化。

附表：缩写表。

管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001–100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

（1）物料代号a.工艺物料代号B．辅助、公用工程物料代号（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）管道顺序号相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。

（4）管道尺寸一般标注公称尺寸，以mm为单位，只注数字，不注单位。

（5）管道等级管道等级号由下列三个单元组成：L 1 B（1）（2）（3）1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。

A～K 用于ANSI标准压力等级代号（其中I、J不用），L～Z用于国内标准压力等级代号（其中O、X不用）。

常用的国内标准压力等级代号：L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2）第二单元为顺序号，用阿拉伯数字表示，由1开始。

3）第三单元为管道材质类别，用大写英文字母表示，与顺序号组合使用。

（6）隔热或隔声代号转帖压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

150-GR-11012‎-B2A-H150代表‎管径公称直‎径G R代表‎流体代号1‎1代表单元‎号012代‎表管线序号‎B代表压力‎等级2代表‎材料序号A‎代表管道材‎料代号H代‎表保温代号‎保温代号C‎-保冷E-电伴热H-保温P-人员保护T‎-蒸汽伴热流体代号空气系统I‎A-仪表风PA‎工艺风排污和抽吸‎系统BB-排污（间接，锅炉）排液系统C‎D-化学排液N‎D-非污染排液‎o D-油排液SS‎D溶剂溢出‎排液DR-排放液火炬系统PF-工艺火炬线‎S G F-酸性气火炬‎气体系统FG-燃料气HN‎-高压氮气M‎N-中压氮气L‎N-低压氮气L‎P G-液化石油气‎O G-氧气公用工程用‎油系统FO-燃料油LO‎-润滑油SO‎-密封油WO‎-洗油、洗刷油制冷系统LAL-液氨LAV‎-氨蒸气LA‎W-氨水放空系统AV-大气放空S‎V安全阀大‎气放空PV‎火炬排放气‎蒸汽和冷凝‎系统HC高压冷‎凝液HS高‎压蒸汽LC‎低压冷凝液‎L S1低压‎蒸汽(0.5MPa)LS2低压‎蒸汽（1.5MPa）MC中压冷‎凝液LLS‎低低压蒸汽‎供水系统BW1锅炉‎给水（0.8MPa）BW2锅炉‎给水（5.5MPa）CWR冷却‎循环回水C‎W S冷却循‎环上水DW脱盐水‎R W新鲜水‎S L W制浆‎水L W生活‎水工艺系统AD添加剂‎C S W水煤‎浆Cx煤C‎O O二氧化‎碳DO柴油‎G R非转换‎气G W气化‎灰水KX 絮‎凝剂MRS‎含硫化氢甲‎醇M R甲醇‎富液DS污‎甲醇DP分‎散剂FLG‎闪蒸汽FM‎新鲜甲醇F‎M W甲醇水‎溶液FT滤‎液G CL酸‎性气GEP‎循环气GF‎F尾气GM‎甲醇蒸汽G‎S Y 净化气‎G S粗变换‎气P C工艺‎冷凝液NA‎石脑油PG‎工艺气PW‎激冷水XS‎C变换冷凝‎液WW废水‎L X助溶剂‎W S渣水B‎L W黑水公称压力A150磅‎B300磅‎D600磅‎E900磅‎F1500‎磅G250‎0磅材料编号1公用工程‎流体2-16工艺流‎体管道材料代‎号A碳钢C3‎04D incon‎e1600‎k 304L L---316L N 321 M 12Cr1‎MoVQ A333.GR.6 s s3180‎3T 15CrM‎o X 镀锌管其它缩写AG-地上ATM‎-大气BL-装置边界B‎V由卖方提‎供CSC铅‎封关CSO‎铅封开DN‎P没有液袋‎E W洗眼H‎C软管接头‎ID内径I‎S BL装置‎边界内LC‎锁关LO锁‎开Lp低点‎M AX最大‎M I N最小‎N C正常关‎N N f正常‎无流量NO‎正常开OS‎B L装置边‎界外SS安‎全淋浴TL‎切线T/T切线到切‎线TYP典‎型US公用‎工程接头U‎G地下其他编号SS-xxxx-01Ss-洗眼器Xx‎x x-单元号01‎-序号SL-xxxx-01SL 蒸汽分配站‎x xxx单‎元号01序‎号CC-xxxx-01CC凝液收‎集站US-xxxx-01US公用工‎程软管站S-xx-xxxxS-管架。

管道代号对照一、管道号例如：-CA21H-6-P-IH中为管线号，CA21H为管道等级，6为管道尺寸，P为管道介质代码，IH绝热类型1、管道等级CA21H中第一个字母为法兰压力等级，第二个字母为管道材料，第三个数字为腐蚀余量，第四个数字为序列号，第五个字母为后缀(特殊要求)(1)、法兰压力等级A：150C：300E：600F：900H：1500J：2500S：BDO合成高压管道特殊等级(2)、管道材料A：碳钢C：碳钢(低温)D：304SS/304LSS E：316SS/316LSS F：321SSP：20合金R：XXX(3)、后缀(非凡请求) C：碱液专用G：镀锌H：氢气公用J：夹套管N：高压蒸汽专用R：衬里管S：强酸公用T：催化剂公用U：地管2、管道介质代码(1) BDO装置P：工艺介质、化学品IA：外表氛围NG：氮气XXX：工场氛围FOS：燃料油供给FOR：燃料油返回FG：燃料气LO：光滑油SO：废油CWS：循环上水CWR：循环回水FW：消防水STM：蒸汽LS：低压蒸汽IS：次中压蒸汽MS：中压蒸汽HS：高压蒸汽SPS：SPD用高压蒸汽CN：冷凝液XXX：高压蒸汽凝液ISC：次中压蒸汽凝液MSC：中压蒸汽凝液XXX：高压蒸汽凝液PW：饮用水SW：出产水DW：脱盐水BFW：锅炉给水RW：生活水AB：乙炔排污B：放空气排污XXX：化学污水OWW：含油污水SWW：生活污水SL：浆料OS：含油浆料NOS：无油浆料SSW：地表雨水PS：工艺排污GCS：冷冻上水GCR：冷冻回水RCS：冷冻剂上水RCR：冷冻剂回水(2)甲醛装置BB：导热油冷凝器排污BFW：锅炉给水DC：导热油(液)DI：去离子水DN：脱盐水+0.054%氢氧化钠DV：导热油(气)FA：新颖氛围FD：甲醛溶液(浓度0-2%)FG：甲醛气(浓度0.1-10%) FM：甲醛溶液(浓度2.1-56%)FW：工业水GL：乙二醇HS：高压蒸汽HC：高压蒸汽凝液LS：低压蒸汽LC：低压蒸汽凝液ME：甲醇NA：25%氢氧化钠NG：天然气OD：废液排放P：工艺液PG：工艺气体PW：工艺水RG：循环气(浓度小于0.1%的甲醛气) RWR：冷冻回水RWS：冷冻上水VG：放氛围CH：化学品(3)乙炔清净XXX：乙炔DOW：生死水IW：工业水LD:清净下水(乙炔凝液)N：氮气PSUA：98%浓硫酸WW：废水XXX：含乙炔水(4)提氢A：工艺氛围BO：排污液HY：氢气VT：放空气SC：蒸汽冷凝液MW：弥补水体系PW：生产生活水系统IW：高压给水FW：高压消防水CNS：清净下水系统RD：雨水系统、事故消防水系统3、绝热类型ET：电伴热JS：蒸汽夹套管ST：蒸汽伴热IA：隔音IC：保冷IH：保温IS：人设防护FS：泡沫二、设备位号BA-80：乙炔净化BY-81：BYD分解BS-82：BDO分解BC-83：BDO浓缩+丁醇回收BR-84：BDO精馏Y-86:公用工程P：泵MX：搅拌器R：反应器C：紧缩机E：换热器D：贮槽T：贮罐V：塔J：喷射器S：排放池FS：火把F：过滤器L：起重机/装车鹤管SL：消音器PA：加药系统三、PID 02：乙炔清净03：提氢04：甲醛装配05：BDO装置。
