电缆接续和改接,中继段和用户段测试的区别

架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。

分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。

1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。

监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。

监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。

(一)表1水泥电杆洞深(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。

(3)电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。

水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。

杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。

一、通信管道路由和位置的确定：1、通信管道建筑避免在规划不定、尚未定型、或虽已成型、但土壤未沉实的道路上（城市规划有特殊要求的除外），应远离电腐蚀和化学腐蚀地带，尽量选择在地下或地上障碍物较少的街道上。

2、城区通信管道的位置,宜建筑在人行道下、高等级公路上的车道下，不宜建在快车道下.3、通信管道和其他地下管线及建筑物间的“平行"和“垂直”净距应符合验收规范或设计标准（见附表1）。

4、城区内建筑通信管道的路由,必须经城管部门批准有红线图，否则严禁施工.二、管道及人（手)孔建筑：（一)管道:1、通信管道使用材料主要有水泥管块、高密度聚乙烯(HDPE)波纹管或硬质聚氯乙烯(PVC)硬塑管等。

PVC硬塑管：应保证其直径在φ98／90mm以上;HDPE波纹管其直径在φ110／100mm以上。

使用钢管、塑管时内径应一致。

2、在下列情况下宜采用塑管：（1）腐蚀情况较严重的地段;(2)地下障碍复杂的地段；（3)施工期限要求迅速复原的地段；（4）塑管的接续宜采用承插法。

采用承插法接续塑料管,其承插部分应涂粘合剂，应在距直管管口10mm处向管身涂抹，涂抹承插长度的2/3。

（5）塑料管的组群管间缝隙为10—15mm，接续管头必须错开，每隔2-3米设垫物支撑，并保证管群的整体形状统一。

进入人(手）孔窗口部分的堵抹（喇叭口）不应凸出墙面，应终止在墙体内30—50mm处。

3、在下列情况下宜采用钢管：(注:钢管壁厚2。

0mm以下时为薄壁钢管，2.0mm以上时为厚壁钢管。

）（1)钢管附挂在桥梁上或跨越沟渠、有悬空跨度；(2）埋深过浅或路面荷载过重;（3）地基特别松软或有可能遭到强烈振动；（4）有强电危险或干扰影响需要防护；（5）在有腐蚀的地段采用钢管时，必须做钢管的防腐处理；（6）钢管接续宜采用管箍法，两根钢管应分别旋入管箍长度的1/3以上,两端管口应锉成坡边，使用有缝管时应将管缝置于上方。

4、管道应建筑在良好的地基上,地基分天然地基和人工地基两种.天然地基：稳定性土质,不需人工加固的地基；人工地基：在不稳定的土质上必须经过人工加固的地基。

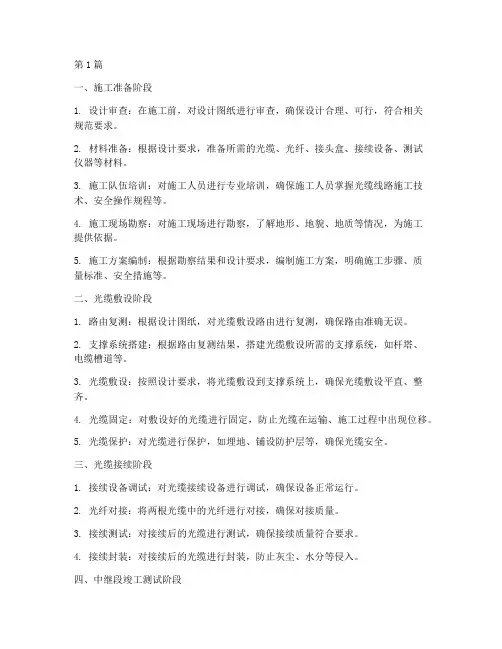

第1篇一、施工准备阶段1. 设计审查：在施工前，对设计图纸进行审查，确保设计合理、可行，符合相关规范要求。

2. 材料准备：根据设计要求，准备所需的光缆、光纤、接头盒、接续设备、测试仪器等材料。

3. 施工队伍培训：对施工人员进行专业培训，确保施工人员掌握光缆线路施工技术、安全操作规程等。

4. 施工现场勘察：对施工现场进行勘察，了解地形、地貌、地质等情况，为施工提供依据。

5. 施工方案编制：根据勘察结果和设计要求，编制施工方案，明确施工步骤、质量标准、安全措施等。

二、光缆敷设阶段1. 路由复测：根据设计图纸，对光缆敷设路由进行复测，确保路由准确无误。

2. 支撑系统搭建：根据路由复测结果，搭建光缆敷设所需的支撑系统，如杆塔、电缆槽道等。

3. 光缆敷设：按照设计要求，将光缆敷设到支撑系统上，确保光缆敷设平直、整齐。

4. 光缆固定：对敷设好的光缆进行固定，防止光缆在运输、施工过程中出现位移。

5. 光缆保护：对光缆进行保护，如埋地、铺设防护层等，确保光缆安全。

三、光缆接续阶段1. 接续设备调试：对光缆接续设备进行调试，确保设备正常运行。

2. 光纤对接：将两根光缆中的光纤进行对接，确保对接质量。

3. 接续测试：对接续后的光缆进行测试，确保接续质量符合要求。

4. 接续封装：对接续后的光缆进行封装，防止灰尘、水分等侵入。

四、中继段竣工测试阶段1. 线路测试：对敷设好的光缆线路进行测试，包括光纤长度、衰减、色散等参数。

2. 接续测试：对接续后的光缆进行测试，确保接续质量。

3. 系统测试：对整个通信系统进行测试，确保系统正常运行。

五、竣工验收阶段1. 工程资料整理：整理施工过程中的各类资料，包括设计图纸、施工记录、测试报告等。

2. 工程验收：组织专家对工程进行验收，确保工程符合设计要求和质量标准。

3. 工程移交：将工程移交给用户，并做好相关培训工作。

4. 工程维护：建立光缆线路维护制度，确保光缆线路安全、稳定运行。

总之，光缆的施工程序包括施工准备、敷设、接续、测试和竣工验收五个阶段。

架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。

分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。

1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。

监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。

监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。

(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。

(3)电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。

水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。

杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。

光缆线路工程验收标准一、机房端1、入局光缆在进出孔、ODF架端要挂牌编号，标牌与竣工资料相符；2、进/出局光缆和用户光缆应全部检查光缆的预留长度、盘放安置、保护措施及成端质量.3、进/出局光缆内的金属构件在终端处要接地;4、入局光缆进出孔要用防火泥堵塞；5、光缆在槽道中布放应顺直，无明显扭绞、交叉，不得溢出槽道，拐弯适度，无死弯，光缆进出槽道部位应绑扎并有挂牌；二、交接箱1、交接箱装配应零配件齐全，接头排应无损坏，端子牢固，编扎好的成端光缆应在箱内固定，并进行对号测试和绝缘测试，漆面应完好。

2、交接箱必须单设接地，接地线应符合设计要求，其接地电阻应不大于10欧姆。

进入交接箱的光缆必须接地并挂标识牌。

3、交接箱箱号、光缆编号的漆写（印)应符合设计要求，交接箱箱盖的内侧有光缆线路路由示意图.交接箱内跳纤布放合理、整齐，无接头且不影响模块支架开启;4、墙式交接箱的安装位置，应选择坚实、牢固、安全的墙面，交接箱底部距地平线、箱体距墙角应符合设计要求（包括室内交接箱）;架空交接箱的安装，应根据设计要求采用H型杆,并加装工作平台；落地式交接箱的安装位置的选择箱体就位的坚固件必须牢固、安全、可靠,安装高度、防潮措施应符合设计要求。

5、成端是否规范（要有余留,保证可随时调换，特别是主干光缆部分)6、交接箱下方光缆进出口、光缆引管上端必须进行防鼠、蚁处理。

三、线路架空杆路：1、架空光缆抽查的长度应不小于光缆全长的10%，沿线检查杆路与其他设施间距（含垂直、水平）、光缆及接头安装质量、预留光缆盘放、与其他线路交越、靠近供电线保护措施.2、电杆应按设计规定的杆距立杆.一般情况下，市区光缆线路的杆距为35～40m，郊区明线线路的杆距为45～50m。

因地形特殊情况距离不要超过65米。

3、竖立电杆应达到下列标准：直线线路的电杆位置应在线路路由的中心线上，电杆中心线与路由中心线的左右偏差应不大于50㎜，电杆本身应上下垂直.角杆应在线路转角点内移，水泥电杆的内移值为100~150㎜,木杆的内移值为200～400㎜，因地形限制或装撑木的角杆可不内移.终端杆竖立后应向拉线侧倾斜100～200㎜。

光缆线路施工技术1概述〔1〕光缆的制造长度较长一般光缆的标准制造长度为2km〔有时也可依据用户要求来确定〕，70公里以上的超长中继段的埋式光缆为2km。

〔2〕光缆的抗张能力较小光缆所需的抗张强度，要紧由加强构件来担当。

一般光缆的抗张力为100～300kg，而直埋光缆为600～800kg，特别光缆〔如水底光缆〕由光缆制造设计部门提出抗拉强度值。

〔3〕光缆直径较小，重量较轻例如单模10芯以下的光缆，其直径在11mm以内，单位长度的重量在90kg/km以下。

〔4〕光纤的连接技术要求较高，接续较复杂光纤的接续需要在高温下，将光纤端面熔融，然后靠石英玻璃的粘度而粘合在一起。

因而，在连接时需用的机具就较为复杂，而且技术要求也比电缆高。

2光缆线路的施工2.1光缆线路的施工范围光缆线路工程是光缆通信工程的一个重要组成局部。

它与传输设备安装工程的划分，是以光纤分配架〔ODF〕或光纤分配盘〔ODP〕为分界线，其外侧为光缆线路局部，即由本局光纤分配架或光纤分配盘连接器〔或中继器上连接器〕至对方局光纤分配架或光纤分配盘〔或中继器上连接器〕之间。

光缆线路工程施工范围示意图光缆线路施工又分为以下集中情况:〔1〕外线局部光缆线路外线局部的施工内容要紧包括光缆的敷设、光缆敷设后各种保卫措施的实施以及光缆的接续。

〔2〕无人站局部无人站局部的施工内容要紧包括无人中继器机箱的安装和光缆的引进、光缆成端、光缆内全部光纤与中继器上连接器尾纤的接续以及铜导线和加强芯的连接。

〔3〕局内局部①局内光缆的布放。

②光缆全部光纤与终端机房、有人中继站机房内光纤分配架或光纤分配盘或中继器上连接器尾纤的接续、铜导线、加强芯、保卫地等终端连接。

③中继段光电指标的竣工测试。

2.2光缆线路的施工程序一般光缆线路的施工程序如以如下面图所示，要紧划分为预备、敷设、接续、测试和竣工验收五个时期①光缆的单盘检验：检查光缆的外瞧、光纤的有关特性及信号线等。

②路由复测：按施工设计图，复核路由的具体走向、敷设条件、环境条件以及接头的具体位置，地面距离、配盘、分屯等。

光缆接续与安装主要工序及一般要求一. 光缆接续前的准备工作1. 施工前应熟悉设计要求，注意有无变更，工程负责人应做好隐蔽工程的随工检查签证记录。

2. 对工程所用光缆要了解其生产厂家，光缆的结构，端别，光纤的排序，光纤的平均折射率系数等。

应特别注意，光纤不同，熔接机在接续时各项参数设置也不同。

3. 施工前应熟悉接头盒的结构，必要时应向光缆接续盒生产厂家了解其特性和要求，保证接头盒安装符合设计要求。

4. 根据以上三点要求准备施工所需专用工具以满足光缆接续和接头盒封装工作。

5. 光缆接续前，应对光缆接头位置、光缆余留长度、光缆走向等进行检查计算，符合要求后才可进行接续。

6. 根据不同的设计要求在光缆接续前制定好测试方案以求满足工程要求。

二. 光缆的开剥1. 去除光缆护套1)确定开剥的位置和长度。

2)使用光缆剥皮刀，将光缆护套剥开，要注意不要损坏光纤。

3)将剥开的外护套用力抽出，暴露出光纤束。

4)用剪刀或镊子，将光纤束上的填充物和强度支撑件去除，并清理光纤表面。

2. 去除光纤包层1)用光纤剥皮刀，将光纤包层裸露。

2)用光纤清洁剂和清洁棒清除光纤表面的杂质和污垢。

3)对于松套、无色谱光缆，要做好光纤编号，接续时应严格按编号接续。

三. 光缆加强芯的固定、屏蔽层的连接1. 光缆加强芯及金属屏蔽层必须根据设计规定选择断开或连通方式。

2. 光缆加强芯固定要安全牢固。

3. 光缆屏蔽层须连接时，应把光缆外护层剖25毫米，用金属片同屏蔽层连接或者直接把连接线焊到屏蔽层上。

四. 光纤熔接1. 根据光纤的特性，地埋环境、温度等实际情况调整熔接机接续参数至最佳状态。

2. 熔接机使用前应认真清洁V型槽，光纤压角，电极、反光镜、发光管等部位，严禁用金属物、脏棉球等物清洁，以免其受伤，影响光纤熔接质量。

3. 用专用剥线钳把光纤外层的涂敷层剥去3-5厘米。

用工业纯酒精将光纤上的硅橡胶或UV紫外固化物涂覆层清除干净，若采用热可缩套管作光纤接头保护套管时，应先将热可缩套管套入被熔接光纤的任一端。

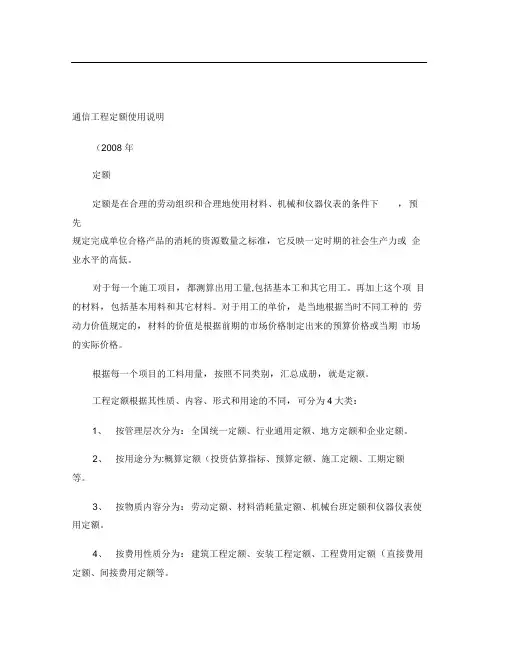

通信工程定额使用说明（2008 年定额定额是在合理的劳动组织和合理地使用材料、机械和仪器仪表的条件下，预先规定完成单位合格产品的消耗的资源数量之标准，它反映一定时期的社会生产力或企业水平的高低。

对于每一个施工项目，都测算出用工量,包括基本工和其它用工。

再加上这个项目的材料，包括基本用料和其它材料。

对于用工的单价，是当地根据当时不同工种的劳动力价值规定的，材料的价值是根据前期的市场价格制定出来的预算价格或当期市场的实际价格。

根据每一个项目的工料用量，按照不同类别，汇总成册，就是定额。

工程定额根据其性质、内容、形式和用途的不同，可分为4大类：1、按管理层次分为：全国统一定额、行业通用定额、地方定额和企业定额。

2、按用途分为:概算定额（投资估算指标、预算定额、施工定额、工期定额等。

3、按物质内容分为：劳动定额、材料消耗量定额、机械台班定额和仪器仪表使用定额。

4、按费用性质分为：建筑工程定额、安装工程定额、工程费用定额（直接费用定额、间接费用定额等。

现在通信行业用的定额是2008版的通信工程定额通则1•本定额适用于新建和扩建工程。

改建工程可参照使用。

本定额用于扩建工程时,其人工工时按1.1系数计取，拆除工程的人工工日计取办法见分册的各章说明。

2. 工日中的工作内容范围：还包括工种间交叉配合，临时移动水电，设备调测和超高搬运，施工现场范围内的器材运输及配合质量检验等。

3. 有关项目的调整系数，按各册、各章规定执行。

4. 定额中注有“X以内”或“X以下”者均包括“X 本身；“＞以外卜”或“X以上”者则不包括“X本'身。

5. 定额中的材料消耗量包括直接用于安装工程中的主要材料使用量和规定的损耗量;规定的损耗量指施工运输、现场堆放和生产过程中不可避免的合理损耗量。

6. 施工措施性消耗部分和周转性材料按不同施工方法、不同材质分别列出一次使用量和一次摊销量。

7. 机房的土建、改造及装修；市电、空调和铁塔安装的费用不得进入通信工程费。

光缆工程施工：吹放、接续及中继段测试5.1光缆吹放示意图5.1.1施工准备机械设备：随车吊1台、工程车2台；吹缆机2套（包括空压机）、光缆拖车2台、硅芯管接续工具1套。

管理人员2名，技术人员7名，工人7名，驾驶员2名。

5.1.2施工程序5.1.2.1施工流程5.1.2.2吹缆施工流程施工前检→路由复测→设备光缆到现场→硅管密封性检测与通球检测→向一端吹缆→盘“8”字→向另一端吹缆5.1.2.3光缆接续流程光缆单盘测试→光缆的开剥→光纤接续→OTDR现场监测5.2重要工序实施5.2.1光缆敷设前检验5.2.2主要器材设备检验：5.2.3光缆单盘检验光缆单盘测试的首要任务是对出厂光缆经运输装卸后的光特性复检，其次要检查包装完好与否。

其中光性能检测包括衰减测试和长度测试。

衰减测试是现场测试的必要检验内容。

长度检验测试的目的是检查长度是否符合合同规定，同时还可检验光缆在运输途中是否遭受破坏。

检验时，应对每根光缆的测试长度和全部纤长进行比较，如有较大差别，应从另一端测试或做通光检查，以便判断和发现有无断纤，并及时采取补救措施。

光缆单盘测试时，要求测试人员在测试记录上标注AB 端标尺，测试完毕最好热缩端头热缩冒；接续工作开始时，先查看光缆有无外伤、进水，并再次确认标尺，记录在测试记录表中。

一般，切断光缆端头500mm～1000mm，必要时根据情况可适当多切断一些。

测试结果要记载并交与施工技术主管备案。

5.2.4吹缆机与空压机的检验吹缆机与空压机应确保各部件无故障,并要良好的维护，操作人员要认真阅读各自设备的使用说明。

液压油、机油、三滤要定期更换，更换需按说明书使用厂家认可的产品。

汽油、柴油要保证每天施工时够用。

5.3吹缆路由复测：5.3.1吹缆路由复测应以批准的施工设计为依据。

5.3.2核定硅管路由、敷设位置、中间气吹与光缆接续人手孔位置、间距、硅管长度以及吹缆设备进入现场的道路。

光缆配盘要合理，给每一段将分配的光缆一定要比实际敷设硅管的长一定长度，因为中间吹放人井有盘留，接头处人孔按设计需要预盘留等。

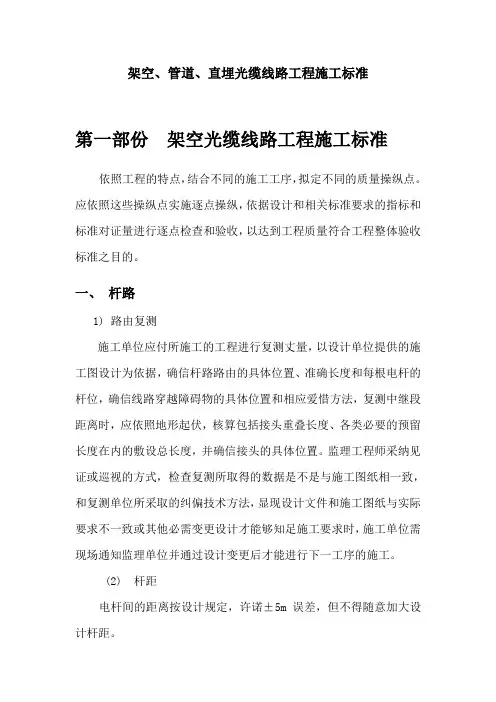

架空、管道、直埋光缆线路工程施工标准第一部份架空光缆线路工程施工标准依照工程的特点，结合不同的施工工序，拟定不同的质量操纵点。

应依照这些操纵点实施逐点操纵，依据设计和相关标准要求的指标和标准对证量进行逐点检查和验收，以达到工程质量符合工程整体验收标准之目的。

一、杆路1) 路由复测施工单位应付所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确信杆路路由的具体位置、准确长度和每根电杆的杆位，确信线路穿越障碍物的具体位置和相应爱惜方法，复测中继段距离时，应依照地形起伏，核算包括接头重叠长度、各类必要的预留长度在内的敷设总长度，并确信接头的具体位置。

监理工程师采纳见证或巡视的方式，检查复测所取得的数据是不是与施工图纸相一致，和复测单位所采取的纠偏技术方法，显现设计文件和施工图纸与实际要求不一致或其他必需变更设计才能够知足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

(2) 杆距电杆间的距离按设计规定，许诺±5m误差，但不得随意加大设计杆距。

(3) 电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右误差应不大于50mm。

水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必需及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。

杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一样装在线路的一侧，相邻电杆均用卡盘时应交织装设；杆距长度不等时，装在长杆档的一侧。

②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。

用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。

上下装置与拉线方向呈“T”形垂直。

③在水稻田和松软的地段用水泥卡盘和水泥底盘固根，在水洼地、鱼塘、水流易冲洗的低洼地带的电杆，要做石护墩。

通信工程定额使用说明(2008年定额定额是在合理的劳动组织和合理地使用材料、机械和仪器仪表的条件下,预先规定完成单位合格产品的消耗的资源数量之标准,它反映一定时期的社会生产力或企业水平的高低。

对于每一个施工项目,都测算出用工量,包括基本工和其它用工。

再加上这个项目的材料,包括基本用料和其它材料。

对于用工的单价,是当地根据当时不同工种的劳动力价值规定的,材料的价值是根据前期的市场价格制定出来的预算价格或当期市场的实际价格。

根据每一个项目的工料用量,按照不同类别,汇总成册,就是定额。

工程定额根据其性质、内容、形式和用途的不同,可分为4大类:1、按管理层次分为:全国统一定额、行业通用定额、地方定额和企业定额。

2、按用途分为:概算定额(投资估算指标、预算定额、施工定额、工期定额等。

3、按物质内容分为:劳动定额、材料消耗量定额、机械台班定额和仪器仪表使用定额。

4、按费用性质分为:建筑工程定额、安装工程定额、工程费用定额(直接费用定额、间接费用定额等。

现在通信行业用的定额是2008版的通信工程定额。

通则1.本定额适用于新建和扩建工程。

改建工程可参照使用。

本定额用于扩建工程时,其人工工时按1.1系数计取,拆除工程的人工工日计取办法见分册的各章说明。

2.工日中的工作内容范围:还包括工种间交叉配合,临时移动水电,设备调测和超高搬运,施工现场范围内的器材运输及配合质量检验等。

3.有关项目的调整系数,按各册、各章规定执行。

4.定额中注有“××以内”或“××以下”者均包括“××” 本身;“××以外”或“××以上”者则不包括“××” 本身。

5.定额中的材料消耗量包括直接用于安装工程中的主要材料使用量和规定的损耗量;规定的损耗量指施工运输、现场堆放和生产过程中不可避免的合理损耗量。

6.施工措施性消耗部分和周转性材料按不同施工方法、不同材质分别列出一次使用量和一次摊销量。

光缆中继段测试内容一、概述光缆中继段测试是指对光缆中继段进行各项参数的测试和评估，以确保光缆传输性能的稳定和可靠。

该测试内容主要包括光纤衰耗测试、端面质量测试、插损测试等。

二、光纤衰耗测试光纤衰耗是指光信号在传输过程中的损失，主要受到光纤本身的衰减和尾波损耗的影响。

光纤衰耗测试可以通过OTDR（光时域反射仪）来进行。

具体测试步骤如下：1.准备好测试所需的光缆段和OTDR设备；2.连接OTDR设备和被测光缆的一端；3.设置测试参数，包括波长、脉冲宽度等；4.启动测试，OTDR发送光脉冲通过光缆，并记录返回的光信号；5.根据返回的光信号分析光纤衰耗情况，包括衰耗值、衰耗系数等。

通过光纤衰耗测试，可以评估光缆中继段中各个连接点的质量，并及时发现和定位潜在的故障点。

三、端面质量测试端面质量是指光纤连接器和适配器的端面平整度和清洁度，对光缆传输性能起着重要的影响。

端面质量测试主要通过光源和光功率计来进行，具体测试步骤如下：1.准备好测试所需的光缆连接器和适配器，以及光源和光功率计；2.清洁被测光缆连接器和适配器的端面，确保清洁度；3.连接光源和光功率计，通过光缆连接器和适配器进行测试；4.记录连接损耗、反射损耗等参数。

通过端面质量测试，可以评估光缆中继段中各个连接点的质量，及时发现清洁度不达标和连接损耗过高的情况。

四、插损测试插损是指光缆连接点的连接器和适配器引起的光信号损耗。

插损测试主要通过光源和光功率计来进行，具体测试步骤如下：1.准备好测试所需的光缆连接器和适配器，以及光源和光功率计；2.清洁被测光缆连接器和适配器的端面，确保清洁度；3.连接光源和光功率计，通过光缆连接器和适配器进行测试，记录光功率值；4.拆下连接器或适配器，再次测试光功率值；5.计算插损值，即两次测试的光功率值的差。

通过插损测试，可以评估光缆中继段中各个连接点的质量，并及时发现插损过大的情况。

五、其他测试内容除了上述测试内容外，光缆中继段测试还包括以下内容：1.反射损耗测试：通过光源和光功率计测试光缆连接点的反射损耗，以评估连接点的质量。

08版通信工程定额解读定额是在合理的劳动组织和合理地使用材料、机械和仪器仪表的条件下，预先规定完成单位合格产品的消耗的资源数量之标准，它反映一定时期的社会生产力或企业水平的高低。

对于每一个施工项目，都测算出用工量，包括基本工和其它用工。

再加上这个项目的材料，包括基本用料和其它材料。

对于用工的单价，是当地根据当时不同工种的劳动力价值规定的，材料的价值是根据前期的市场价格制定出来的预算价格或当期市场的实际价格。

根据每一个项目的工料用量，按照不同类别，汇总成册，就是定额。

工程定额根据其性质、内容、形式和用途的不同，可分为4大类：1、按管理层次分为：全国统一定额、行业通用定额、地方定额和企业定额。

2、按用途分为：概算定额（投资估算指标）、预算定额、施工定额、工期定额等。

3、按物质内容分为：劳动定额、材料消耗量定额、机械台班定额和仪器仪表使用定额。

4、按费用性质分为：建筑工程定额、安装工程定额、工程费用定额（直接费用定额、间接费用定额）等。

现在通信行业用的定额是2008版的通信工程定额。

通则1．本定额适用于新建和扩建工程。

改建工程可参照使用。

本定额用于扩建工程时，其人工工时按1.1系数计取，拆除工程的人工工日计取办法见分册的各章说明。

2. 工日中的工作内容范围：还包括工种间交叉配合，临时移动水电，设备调测和超高搬运，施工现场范围内的器材运输及配合质量检验等。

3. 有关项目的调整系数，按各册、各章规定执行。

4．定额中注有“××以内”或“××以下”者均包括“××” 本身；“××以外”或“××以上”者则不包括“××” 本身。

5．定额中的材料消耗量包括直接用于安装工程中的主要材料使用量和规定的损耗量；规定的损耗量指施工运输、现场堆放和生产过程中不可避免的合理损耗量。

6．施工措施性消耗部分和周转性材料按不同施工方法、不同材质分别列出一次使用量和一次摊销量。

光缆成端与接续的区别第一篇：光缆成端与接续的区别ODF（光纤配线架）概述适用于FTTX局端或光分支点等大容量配线需求场所，可内置分光模块，便捷实现分光功能；主要用于光纤通信系统中局端主干光缆的成端和分配。

室外光缆交接箱概述室外光缆交接箱适用于FTTX室外光分支点，提供分光功能，主要为主干层光缆和配线层光缆提供光缆成端和跳接的交接设备。

光缆引入光缆交接箱后，经固定、端接和配纤后，用跳纤将主干层光缆和配线层光缆连通。

室内光缆交接箱概述室内光缆交接箱适用于FTTX室内光分支点，提供分光功能，主要为主干层光缆和配线层光缆提供光缆成端和跳接的交接设备。

光缆引入光缆交接箱后，经固定、端接和配纤后，用跳纤将主干层光缆和配线层光缆连通。

光缆分纤箱概述FTTX终端光缆纤芯的配线分纤设备，具有光纤的熔接、终端、跳接、配线和分纤的功能。

光缆接头盒概述主要适用于容量较小的室外架空、管道和直埋等条件下的光分支点，具有熔接、配线和分光功能，使用安全可靠。

6 宽带数据用综合配线箱概述箱体内可安装ONU，兼容楼道内LAN或ADSL接入工程，可以作为FTTB中住宅小区宽带网络建设的接入设备，适用于各种楼宇、商场和写字楼等的宽带接入。

光缆终端盒概述主要应用于光缆终端的固定、光缆与尾纤的熔接、余纤的存储和保护等。

光分路器概述光分路器的功能是在无源光网络中分发下行数据并集中上行数据，也就是在下行方向将光功率均分，在上行方向将光功率合路。

9 光纤面板概述光纤面板是FTTH入户的终端产品，用于家庭或工作区，为用户提供光接口与数据接口。

冷接子概述冷接子可快速简便地采用机械方式进行光纤现场接续，操作灵活、安全可靠和成本低，适用于任何单模和多模光纤的接续。

快速连接器概述光纤快速接头是光纤现场成端的一种方式，安装时无需研磨、无需注胶和无需耗材，具有安装质量高、成功率高、可靠性高和安装快速等特点。

馈线缆 13 配线缆室内缆15光缆成端方式光缆线路到达端局、中继站时需与光端机或中继器相连接，这种连接称为光缆的成端。

中断段不是一个定长的距离，中继段一般是指，RX 与TX 也就是发送机与接收机之间设的两个点，一个叫S点，一个R点其实也就是接收机与发送机之间的距离啦
根据国家通信行业标准
有关<<长途通信干线光缆传输系统线路>>规范中规定
光纤线路衰减及光纤通道总衰减的定义
1. 中继段光纤线路衰减:采用OTDR通过尾纤(连接器插头)或光纤耦合测得的光纤链衰减(dB)或衰减常数(dB/Km)。

2. 中继段光纤通道总衰减:采用光源、光功率计，通过光纤连接器测量S-R 间的衰减值(dB)。

以下是公式
中继段光纤线路衰减计算
中继段光纤线路衰减计算公式：
αL = ∑αiLi + αS•n (dB)
式中：αL-中继段光纤线路衰减(dB)；
αi-单盘光纤衰减系数(dB/Km)
Li-光纤敷设后实际长度(Km)；
αS-光纤平均接头损耗(dB)；
n-中继段内光纤接头总数(个)。

衰减常数αL’ = αL / L (dB)
式中：L-中继段光纤总长度(m)；
αL或αL’计算值验收时也可从测试记录表2中找得。

中继段通道总衰减计算：
α = αL + 2αC (dB)
式中：α -中继光纤通道总衰减；
αL -中继光纤线路总衰减；
αC -光纤连接器介入损耗,一般为0.5dB。

建议你如果对这一块要做详细了解，下载一份/download/90.doc
中华人民共和国通信行业标准
长途通信干线光缆传输系统线路
验收规范。

如何使用万用表测试中继电缆
在施工和维护工作中，经常需要对同轴中继电缆进行测试，以判断电缆是否有虚焊、漏焊、短路，以及中继电缆在DDF（数字配线架）处的连接位置是否正确。

这就是我们通常所说的对线。

测量对线的操作如下：
1、将同轴电缆一头的信号芯线和屏蔽层短接（可以用短导线或镊子），在同轴电缆另一头用万用表测试信号芯线和屏蔽层之间的电阻，电阻应该约为0W；
2、然后取消信号芯线和屏蔽层的短接，再在另一头用万用表测试，电阻应该为无穷大；
如果测试结果与上面的描述相符，说明测试的两头是同一根电缆的两头，且此电缆正常；
如果测试结果与上面的描述不相符，说明电缆中间存在断点或电缆接头处存在虚焊、漏焊、短路，或者这两头不是同一根电缆的两头；
用发光二极管是一个比较通用的方法。

HDB3接口的电压是2。

37v,已经可以点亮二极管了。

用二极管的两个针脚分别接同轴电缆的芯和皮，如果亮了就是表示有信号，是业务的发信端或者是传输设备的发信端。

不亮则是接的设备的收口。

日前还见了一个用蜂鸣器做的对线器。

一个蜂鸣器，接在一个干电池上。

遇到过这样的情况吧：布防了很多的线，找不到线序了，或者头子掉了，割接乱了，这个时候如果只有一个人，头就大了！
将蜂鸣器接在一个某个端子上，在另一端用一个短连了芯和皮的L 9头子，在对应的ddf端子上逐个试插，如果蜂鸣器响了，这一根线就对出来了！。
