DSJ型可伸缩带式输送机说明书

DSJ100输送机使用说明书（执行标准MT820-2006、MT/T901-2000）产品名称:带式输送机产品型号: DSJ100/63/2×75目录1、概述 (1)2、使用环境及工作条件 (1)3、产品型号含义 (1)4、主要技术特性 (1)5、工作原理 (3)6、结构概述 (3)7、安装、调整 (8)8、使用、操作 (11)9、保养、维护 (12)10、故障分析与排除 (15)11、运输、贮存 (17)12、安全警示 (17)13、其他 (19)一、概述1．产品特征可伸缩输送机与普通输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了贮带装置和收放胶带装置等，当游动小车向机尾一端移动时，胶带进入贮带装置内，机尾回缩；反之则机尾延伸，因而使输送机具有可伸缩的性能。

2．主要用途及适用范围可伸缩输送机主要用综合机械化采煤和一般机械化采煤工作面的顺槽运输及巷道掘进运输。

用于顺槽运输时，尾端配带式转载机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

二、使用环境及工作条件1环境温度为-10℃~+40℃；环境相对湿度不超过95%（25℃时）。

2周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。

3输送物料应为容重小于2.0t/m3的各种不规则形状的原煤和矸石。

4有被水淋或局部有输送煤泥水的运行情况。

5工作制为连续型。

三、产品型号含义驱动功率（2台75KW电动机）输送量630t/h带宽1000mm钢架落地式伸缩煤矿用带式输送机示例：带宽1000mm、输送量630t/h、2台75KW电动机驱动，伸缩钢架落地式煤矿带式输送机。

标注为：DSJ100/63/2×75四、主要技术特性DSJ100/63/2×75型带式输送机1.输送量吨/小时 6302.输送长度米 10003.输送带速度米/秒 1.94.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ6307.卸载改向滚筒直径毫米Φ4008.机尾改向滚筒直径毫米Φ4009.托辊直径毫米Φ10810.贮带部分改向滚筒直径毫米φ320、φ20011.输送带规格 1000S整芯阻燃带宽度毫米 1000纵向拉断强度牛顿/毫米 108012.主电机型号 YBS-75功率千瓦 2×75转速转/分 1470电压伏 660/114013.减速机型号JS75速比 24.4375814.液力偶合器 YOXD45015.张紧绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸（长×宽×高）毫米 4755×2290×161517.机尾外形尺寸（长×宽×高）毫米 16922×1586×68618.总重千克 66521五、工作原理本产品与普通带式输送机的工作原理相同，是以胶带作为牵引承载机构的连续运输设备。

DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书山西晋煤集团金鼎煤机矿业有限责任公司二〇一〇年十一月DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书1 用途及适用范围：1.1 用途：DSJ100/80/160型煤矿井下用可伸缩带式输送机主要用于综合机械化采煤工作面中，它是一种较好的顺槽运输设备，随着工作面的不断推移，它能随着顺槽长度的变化而变化。

尾端配刮板转载机，与工作面输送机相接。

(参看图1)1.2 适用范围DSJ100/80/160型可伸缩带式输送机是在DSJ100/63/125型可伸缩带式输送机的基础上，通过提高带速来增加运输量，以满足厚煤层综采配套需要，它适用于3.5~4.5m厚煤层综采工作面的顺槽运输。

2 型号、基本参数及技术特性：2.1型号含义说明：电动机功率160kW运输能力800t/h输送带宽度 100cm机架式伸缩式带式输送机2.2 技术特征：输送量……………………………………………………800吨/小时输送长度…………………………………………………1000米输送带宽度………………………………………………1000毫米输送带速度…………………………………………………2.5米/秒储带长度……………………………………………………100米主电机型号…………………………………………………YSB-160功率…………………………………………………………160千瓦电压………………………………………………………… 660/1140伏转速…………………………………………………………1475转/分减速器型号…………………………………………………PQ-400总速比………………………………………………………19.867液力偶合器…………………………………………………YL—560 传动滚筒直径………………………………………………φ630毫米传动滚筒个数…………………………………………………2个卸载滚筒直径…………………………………………φ400毫米改向滚筒直径……………………………………φ400、φ320毫米承载托滚直径…………………………………………φ108毫米张紧绞车电机型号……………………………………………JH2-5功率…………………………………………………………7.5千瓦电压………………………………………………………660/380伏绳速……………………………………………………… 10.2米/分最大牵引力…………………………………………………50千牛与转载机搭接长度……………………………………………12米机头外型尺寸……………………………3450×2539×1641毫米机尾外型尺寸……………………………16300×1606×678毫米机器总重量……………………………………………94060公斤3 结构特征及工作原理3.1结构特征3.1.1采用了具有弹簧挂钩可变槽角托辊组，承载量大，运行平稳，不易跑偏。

DSJ80/40/2×55型煤矿井下用带式输送机使用说明书（产品执行标准：MT/T901-2000、MT820-2006、MT654-1997）上海大屯能源股份有限公司拓特机械制造厂2011.12目录一、机器的工作原理、用途和主要特征-----------------------2二、型号及主要技术参数-----------------------------------------2三、结构概述--------------------------------------------------------3四、机器的安装与调整--------------------------------------------5五、运转维护中应注意的几个问题-----------------------------6六、润滑--------------------------------------------------------------7七、常用备件明细表-----------------------------------------------8八、其它----------------------------------------------------------------9一、机器的工作原理、用途和主要特征DSJ80/40/2×55可伸缩带式输送机和普通带式输送机一样，是一种摩擦传动连续输送设备，在综合机械化采煤工作中，它是较好的一种顺槽运输设备，随着工作面的不断推移，顺槽的长度也不断地发生变化，而这种带式输送机本身就能适应这些变化。

它带有一个贮带装置，可以把多余的输送带暂时贮存起来，以适应伸长和缩短的需要。

本机主要特征如下：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和储带装置也可以使机身得到伸长和缩短。

2、非固定部分的机身采用无螺栓连接的快速可拆支架，结构简单，拆装方便，劳动强度低，操作时间短。

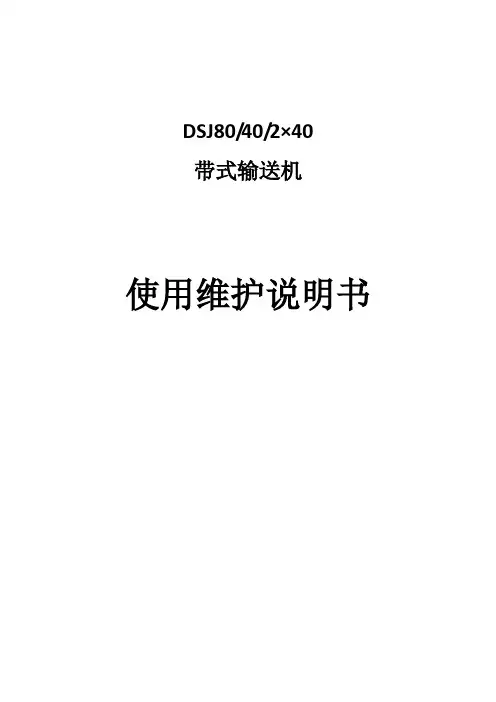

DSJ80/40/2×40带式输送机使用维护说明书目录1、概述 (2)2、技术特征 (3)3、结构特征及工作原理 (4)4、安装、调试 (8)5、使用维护及操作 (11)6、故障分析与排除 (13)7、保养与维修 (14)8、易损件清单 (16)9、运输及贮存 (17)10、安全警示 (17)11、附图 (20)执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》1、概述：1.1本机特点：1.1.1本机设有贮带装置，可实现机身伸缩，能确保回采、掘进工作面快速推进和有效地提高顺槽运输能力；1.1.2非固定部分机身采用无螺栓连接，结构简单，拆、装快速、方便、劳动强度小、对顺槽运输适应性强。

1.2用途：本机适用于环境温度－10～40℃、煤炭容重小于2.0吨/米3、输送量小于或等于4000吨/小时、巷道底板平稳的综采顺槽面、采区上（下）山和巷道掘进运输系统。

1.3使用环境条件：1.3.1工作环境温度－10～40℃；1.3.2工作中允许局部短时洒水；1.3.3周围空气中的成分不得超过《煤炭安全规程》（2010年版）中所规定的安全含量；1.3.4运输物料应为容重小于2.0吨/米3的各种不规则形状的原煤和矸石。

1.4型号及符号含义：1.41型号：DSJ80/40/2×40型1.4.2符号含义：D S J 80 / 40 / 2×40电机功率2×40千瓦输送量400吨/小时带宽80厘米钢架落地伸缩带式输送机2、技术特征：2.1输送量…………………………………………400吨/小时2.2输送长度………………………………………800米2.3带速……………………………………………2米/秒2.4主电动机：型号………………………………………………DSB40功率………………………………………………2×40千瓦转速………………………………………………1470转/分电压………………………………………………660伏2.5贮藏输送带长度………………………………50米2.6与转载机搭接最大长度………………………12米2.7传动滚筒直径…………………………………500毫米2.8改向滚筒直径……………………机头400毫米，机尾320毫米2.9托辊直径………………………………………89毫米2.10输送带：型号…………………………………………………800S输送带性质…………………………………………阻燃输送带纵向拉断强度………………………………………860牛顿/毫米2带宽…………………………………………………带宽80厘米2.11液力偶合器：型号…………………………………………………YOXD400工作介质……………………………………………难燃液或水2.12减速器：型号…………………………………………………JS40传动比………………………………………………24.452.13张紧绞车：型号…………………………………………………JZB-0.9电动机转速…………………………………………1445转/分功率…………………………………………………4千瓦电压…………………………………………………380/660伏绞车绳速………………………………………0.117~0.143米/秒牵引力………………………………………………9千牛2.14机尾外形尺寸（长×宽×高）：……………16292x1294x655毫米2.15总重………………………………………………49730公斤3、结构特征及工作原理：3.1结构特征（见图1）3.1.1机头部：（见图2）机头部由卸煤架、机头架及驱动装置组成。

DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书山西晋煤集团金鼎煤机矿业有限责任公司二〇一〇年十一月DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书1 用途及适用范围：1.1 用途：DSJ100/80/160型煤矿井下用可伸缩带式输送机主要用于综合机械化采煤工作面中，它是一种较好的顺槽运输设备，随着工作面的不断推移，它能随着顺槽长度的变化而变化。

尾端配刮板转载机，与工作面输送机相接。

(参看图1)1.2 适用范围DSJ100/80/160型可伸缩带式输送机是在DSJ100/63/125型可伸缩带式输送机的基础上，通过提高带速来增加运输量，以满足厚煤层综采配套需要，它适用于3.5~4.5m厚煤层综采工作面的顺槽运输。

2 型号、基本参数及技术特性：2.1型号含义说明：电动机功率160kW运输能力800t/h输送带宽度 100cm机架式伸缩式带式输送机2.2 技术特征：输送量……………………………………………………800吨/小时输送长度…………………………………………………1000米输送带宽度………………………………………………1000毫米输送带速度…………………………………………………2.5米/秒储带长度……………………………………………………100米主电机型号…………………………………………………YSB-160功率…………………………………………………………160千瓦电压………………………………………………………… 660/1140伏转速…………………………………………………………1475转/分减速器型号…………………………………………………PQ-400总速比………………………………………………………19.867液力偶合器…………………………………………………YL—560 传动滚筒直径………………………………………………φ630毫米传动滚筒个数…………………………………………………2个卸载滚筒直径…………………………………………φ400毫米改向滚筒直径……………………………………φ400、φ320毫米承载托滚直径…………………………………………φ108毫米张紧绞车电机型号……………………………………………JH2-5功率…………………………………………………………7.5千瓦电压………………………………………………………660/380伏绳速……………………………………………………… 10.2米/分最大牵引力…………………………………………………50千牛与转载机搭接长度……………………………………………12米机头外型尺寸……………………………3450×2539×1641毫米机尾外型尺寸……………………………16300×1606×678毫米机器总重量……………………………………………94060公斤3 结构特征及工作原理3.1结构特征3.1.1采用了具有弹簧挂钩可变槽角托辊组，承载量大，运行平稳，不易跑偏。

DSJ80/40/2×40型伸缩带式输送机使用维护说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》地址：联系电话：传真：目录一、型号编制说明二、用途和特征三、技术规格四、工作原理五、工作条件六、结构概述七、安装、调正与试运转八、操作九、维护与修理十、附表十一、警示一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。

机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。

5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、 输送带宽度 毫米 8004、输送带速度米每秒 25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-40 功率千瓦2×40 转速转每分1470 电压伏380/6608、传动滚筒直径毫米Φ5009、卸载改向滚筒直径毫米Φ40010、机尾改向滚筒直径毫米Φ32011、贮带部分改向滚筒直径毫米Φ320Φ10812、托辊直径毫米Φ8913、上托辊槽形角30°14、液力偶合器型号YOXD-400 工作轮直径毫米400 15、减速器型号JS40 功率千瓦2×40 级数 3 传动比i 18.4495 16、输送带规格名称橡胶面整芯阻燃输送带型号800S 芯步层数i 3抗拉强度公斤每毫米80 17、张紧绞车型号JZB-0.3 牵引力牛顿3000 绳速米每秒0.079～0.128电机型号DSB-4电机功率千瓦 4电机电压伏66018、收放胶带装置胶带卷筒转速转每分11.7电机型号DSB-4电机功率千瓦 4电机电压伏66019、机尾牵引绞车型号J H2—5牵引力（平均）牛顿50000绳速（平均）米每秒0.17电机型号JBJ2—51—4电机功率千瓦7.5电机电压伏66020、综合保护装置型号KHP21、机头传动部分外形尺寸毫米4000×1961×153522、机尾外形尺寸毫米15994×1294×65523、总重千克48718四．工作原理DSJ/80/40/2×40型伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。

DSJ80/40/2×75型伸缩性带式输送机使用说明书执行标准：MT820-1999徐州华东机械厂1. 用途及适用条件1.1. 用途本输送机主要用于综采工作面的顺槽运输，也可用于一般采煤工作面的顺槽和巷道掘进运输系统。

用于顺槽运输时，尾端配刮板和转载机与工作面运输机相接；用于巷道掘进运输时尾端配皮带转载机与掘进运输机械相连。

1.2. 适用条件a 工作环境温度为 –10~+40℃；b 工作中允许有局部短时淋水现象；c 环境中含有甲烷或煤尘等具有爆炸性物的危险场所；d 输送物为原煤或矸石散料；e 工作制为连续工作制；2产品型号代号含义：D S J 80/40/2×753. 主要技术特征（1）输送量t/h 400（2）输送长度m 1200（3）胶带速度m/s 2.0（4）输送机倾角度0︒-5︒（5）贮带长度 m 100（6）与转载机搭接最大长度 m 12 （7）传动滚筒直径mm φ630（8）改向滚筒直径mm φ400，φ320 （9）托辊直径mm φ89（10）输送带规格800S（11）主电机型号YBS75-4功率KW 2×75转速r/mim 1480电压V 660（12）减速器型号JS75速比i=24.4378（13）偶合器型号YOX-450额定功率KW 50-90（14）张紧绞车KH164. 本机特点4.1除转载机与机尾有一搭接长度可供工作面快速掘进外，另有贮带装置可使机身实现伸长和缩短，从而能有效地提高顺槽运输能力，加快回采和掘进进度。

4.2 非固定部分的机身，采用无螺栓联接的快速可拆支架，结构简单、拆装方便、劳动强度低，操作时间短，对顺槽适应性强。

4.3 设置在机头的胶带张紧装置，采用绞车拖动，以满足输送机的运输要求。

4.4 全机所用的槽型托辊,平托辊,改向滚筒等均为通用件,可以通用互换.4.5 传动滚筒采用铸胶滚筒,增大了摩擦系数。

5. 工作原理本机是以胶带作为牵引力承载机构的连续运输设备。

DSJ80/40/2×55型伸缩带式输送机使用维护说明书执行标准:MT820—2006《煤矿用带式输送机技术条件》 MT/T901—2000《煤矿井下用伸缩带式输送机》目录第一章概述 (4)1.1 用途和特性 (4)1。

2型号编制说明 (5)1.3 使用环境及工作条件 (5)第二章相关设计计算 (6)2。

1 已知条件 (6)2.2 初定设计参数 (6)2。

2。

1 输送能力验算 (6)2。

2.2 输送线路设计 (7)2.2。

3 驱动力的计算 (7)2.2.4 传动功率的计算 (8)2。

2.5 输送带张力计算 (8)第三章工作原理及主要部件结构特点 (12)3。

1 工作原理 (12)3.2 结构概述 (12)3.2.1机头传动装置 (12)3.2.2贮带装置 (14)3.2.3 张紧装置 (15)3.2.4 收放胶带装置 (15)3.3 非固定部分 (15)3.3。

1中间支架 (15)3.3.2机尾 (16)3.4综合保护装置 (16)第四章安装、调正与试运转 (17)4。

1安装 (17)4。

2调正 (17)第五章操作 (18)5。

1后退式 (19)5。

2 前进式 (19)第六章维护、修理及警示 (20)6.1 维护及修理 (20)6.2 警示 (21)第一章概述1.1 用途和特性伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时,尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

伸缩带式输送机的主要特征:1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、非固定部分的机身，采用无螺栓连接的快速可换支架,结构简单，拆装方便，劳动强度低，操作时间短。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

DSJ80/40/2×90带式输送机执行标准：MT820-2006 &MT/T901-2000使用说明书忻州市三源煤矿机械有限公司二零一一年五月目录一、用途与特点 (2)二、使用条件 (2)三、安全警示 (2)四、产品型号含义 (3)五、技术参数 (3)六、结构概述 (4)七、安装使用 (5)八、使用维护及注意事项 (6)九、润滑 (6)十、附图 (8)一、用途和特点：1. DSJ系列型可伸缩皮带输送机主要用于中厚煤层综合机械化采煤工作面的顺槽和巷道掘进机运输系统。

用于顺槽运输时机尾配置刮板转载机与工作面运输机相接，用于巷道掘进运输时机尾配皮带转载机与掘进机相接。

2.DSJ系列型皮带运输机的主要特点：2.1 转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2.2 非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

2.3 皮带张紧装置采用张紧绞车拖动代替人工张紧，并装有张力指示器和张力缓冲器，用以观察。

调解皮带的张紧度和缓冲机器在启动时皮带的张力。

2.4 主滚筒外层包胶摩擦系数大，初张力小，胶带张力亦小2.5 主传动滚筒轴与减速器采用液力耦合器联接，结构紧凑，传递扭矩大，效率高。

2.6 全机所用托辊全部采用矿用轴承高耐磨橡胶密封圈和冲压轴承座与薄壁钢管焊接结构，托辊重量轻，转动灵活，阻力系数小，密封性能好。

2.7 承载段采用挂钩可变槽角铰接托辊，成槽性好，承载量大，运行平稳皮带不易跑偏。

2.8全机所用的槽形托辊、下托辊、同一类的改向滚筒尺寸规格统一，都可通用互换，有很好的通用性，便于管理。

二、使用条件：1. 环境温度为-10°C～40°C；环境相对湿度不超过95％（25°C）。

2. 周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。

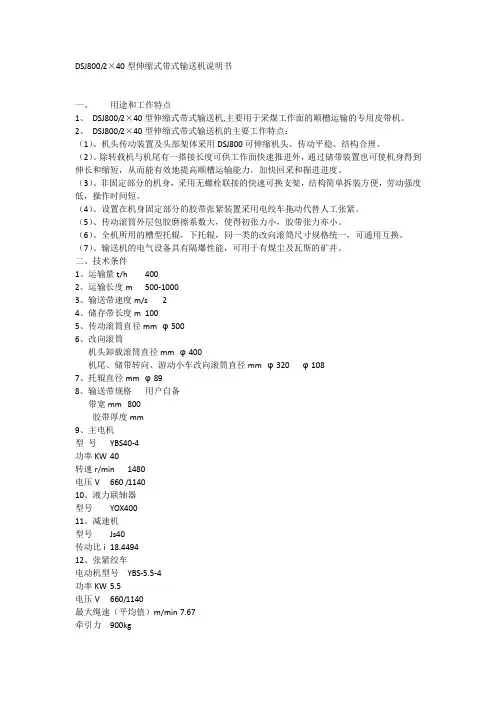

DSJ800/2×40型伸缩式带式输送机说明书一、用途和工作特点1、DSJ800/2×40型伸缩式带式输送机,主要用于采煤工作面的顺槽运输的专用皮带机。

2、DSJ800/2×40型伸缩式带式输送机的主要工作特点：（1）、机头传动装置及头部架体采用DSJ800可伸缩机头、传动平稳、结构合理。

（2）、除转载机与机尾有一搭接长度可供工作面快速推进外，通过储带装置也可使机身得到伸长和缩短，从而能有效地提高顺槽运输能力，加快回采和掘进进度。

（3）、非固定部分的机身，采用无螺栓联接的快速可换支架，结构简单拆装方便，劳动强度低，操作时间短。

（4）、设置在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

（5）、传动滚筒外层包胶磨擦系数大，使得初张力小，胶带张力亦小。

（6）、全机所用的槽型托辊，下托辊，同一类的改向滚筒尺寸规格统一，可通用互换。

（7）、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

二、技术条件1、运输量t/h 4002、运输长度m 500-10003、输送带速度m/s 24、储存带长度m 1005、传动滚筒直径mm φ5006、改向滚筒机头卸载滚筒直径mm φ400机尾、储带转向、游动小车改向滚筒直径mm φ320 φ1087、托辊直径mm φ898、输送带规格用户自备带宽mm 800胶带厚度mm9、主电机型号YBS40-4功率KW 40转速r/min 1480电压V 660 /114010、液力联轴器型号YOX40011、减速机型号Js40传动比i 18.449412、张紧绞车电动机型号YBS-5.5-4功率KW 5.5电压V 660/1140最大绳速（平均值）m/min 7.67牵引力900kg15、机头外形尺寸mm（长×宽×高）4230×1961×1443三、工作原理DSJ800伸缩式带式输送机是以胶带为牵引承载机构的连续运输设备。

DＳJ8０/40/2×75可伸缩带式输送机使用说明书兖矿东华重工机电装备制造分公司地址：山东省邹城市矿建东路757号电话：传真：目录前言 (2)一、用途与特征.......................................、............、 (3)二、主要技术参数.......................................、...、 (4)三、工作原理……………………………………、…、…………５四、结构概述……………………………………………………５五、电控 (9)六、带式输送机得安装…………………………………………、、9七、带式输送机得调整、调试及操作…………………………、、12八、带式输送机得维护保养……………………………………、、18九、常见故障及处理方法…………………………………………、22十、人员与设备安全提示…………………………………………、24前言◆警告：使用本机前必须认真阅读此说明书！◆本说明书内容包含了有关安全操作、正确使用设备得详细说明及有关建议。

◆认真仔细得阅读本说明书将有助于预防事故、降低运行成本、节省维护费用、提高设备得可靠性与使用效率,并可延长设备得使用寿命。

◆每个参与输送机得工作人员必须阅读并熟练掌握使用本手册。

◆为保证设备安全可靠得运行,合理得组织及适当得预防措施,就是十分重要得。

◆应严格遵守安全操作规程。

在安装设备得现场应备有说明书，操作中还要遵守起重、运输、电工、钳工等方面得有关规定。

◆应遵守配套件生产厂家相应得操作说明,如电动机、真空开关等,并且只允许使用具有资质得、合格得配套件。

◆制造商对不正确得使用所引起得损坏不负责任。

所冒得风险由用户全负责。

◆只有受过良好训练得、合格得人员才允许操作设备,否则极易发生危险。

所以，再次提示:在操作设备之前,请务必认真阅读本说明书,并注意下面所示安全警示符号及意义。

一、用途与特征可伸缩带式输送机主要用于综合机械化采煤工作面得顺槽运输,也可用于一般采煤工作面得顺槽运输与巷道掘进运输。

DSJ80/40/2×40型伸缩带式输送机使用维护说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》地址：联系电话：传真：目录一、型号编制说明二、用途和特征三、技术规格四、工作原理五、工作条件六、结构概述七、安装、调正与试运转八、操作九、维护与修理十、附表十一、警示一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。

机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。

5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、输送带宽度毫米8004、输送带速度米每秒 25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-40 功率千瓦2×40 转速转每分1470 电压伏380/6608、传动滚筒直径毫米Φ5009、卸载改向滚筒直径毫米Φ40010、机尾改向滚筒直径毫米Φ32011、贮带部分改向滚筒直径毫米Φ320Φ10812、托辊直径毫米Φ8913、上托辊槽形角30°14、液力偶合器型号YOXD-400 工作轮直径毫米400 15、减速器型号JS40 功率千瓦2×40 级数 3 传动比i 18.4495 16、输送带规格名称橡胶面整芯阻燃输送带型号800S 芯步层数i 3抗拉强度公斤每毫米80 17、张紧绞车型号JZB-0.3 牵引力牛顿3000绳速米每秒0.079～0.128电机型号DSB-4电机功率千瓦 4电机电压伏66018、收放胶带装置胶带卷筒转速转每分11.7电机型号DSB-4电机功率千瓦 4电机电压伏66019、机尾牵引绞车型号J H2—5牵引力（平均）牛顿50000绳速（平均）米每秒0.17电机型号JBJ2—51—4电机功率千瓦7.5电机电压伏66020、综合保护装置型号KHP21、机头传动部分外形尺寸毫米4000×1961×153522、机尾外形尺寸毫米15994×1294×65523、总重千克48718四．工作原理DSJ/80/40/2×40型伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。

DSJ80/40/2*40伸缩带式输送机使用维护说明书（执行标准：MT/T901-2000）MT820-2006目录一、用途及主要特征二、主要技术参数三、主要组成部分的结构1、机头部2、贮带装置3、收放带装置4、中间架5、机尾6、移机尾装置四、安装与调正五、输送机的维护与定期检查六、润滑七、备件及专用工具明细表八、警示语句一、用途及主要特征1、用途DSJ80/40/2*40型可伸缩带式输送机用于中厚煤层综合机械化采煤工作面的顺槽和巷道掘进运输系统，用于顺槽运输时机尾配刮板转载机与工作面运输机相接，用于巷道掘进运输时机尾配皮带转载机与掘进机相接。

使用环境条件-10℃—— +40℃。

2、主要特征如下：A、采用了有弹性挂钩的变形托辊组承载量大。

B、在装载段，采用了弹性材料套的托辊组，缓冲负荷的冲击。

C、整个皮带机浮放在巷道底板上，无螺栓联接D、采用电绞车拉紧和储存胶带，并装有负荷似感器可以指示胶带的拉力。

E、从储带装置取出胶带时，采用了电动的卷带装置。

F、为了提高本机的通用性，其传动与SGW1-150运输机通用，贮带和收放胶带装置与SDJ-150胶带输送机通用。

二、执行标准：MT/T901-2000 MT820-2006三、型号及含义D S J 80 /40 / 2*40电机功率（k W）输送量(10t/h)带宽(c m)钢架伸缩式带式输送机四、主要技术参数运输能力400吨/小时运输距离600-800米胶带速度2米/秒电机型号DSB-40-4功率2*40千瓦电压660/1140伏转速1470转/分胶带规格800S储带长度50米（最长60米）传动滚筒直径￠500毫米数量2个总围包角455°托辊直径Φ89毫米上托辊间距 1.5米下托辊间距3米减速器总速比I=24.6448减速器JS40离心偶合器LOQ300/40回柱绞车型号JH20电机功率7.5KW绳速 10.2M/min最大拉力49千牛卷带装置：电动机型号JBY-4功率4千瓦电压660伏卷筒转速11.7转/分张紧绞车、电动机型号DSB-4功率4千瓦绳速7.67米/分牵引力9千牛全机总长800米机头最高尺寸1443毫米机头最宽尺寸1961毫米机尾转载机轨道长12米整机重量49。

目录1．概述-------------------------------------------------------1 2．技术参数---------------------------------------------------1 3．工作原理与结构特点-----------------------------------------2 4．安装、调试和操作-------------------------------------------7 5．常见故障及处理---------------------------------------------9 6．维护与保养------------------------------------------------11 7．其他------------------------------------------------------12DSJ型系列可伸缩带式输送机使用说明书DSJ100/63/2×75、 DSJ80/40/2×40、 DSJ65/20/2×22型可伸缩带式输送机系列产品设计和制造符合中华人民共和国煤炭行业标准MT/T901-2000、MT820-2006的规定。

1.概述可伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽和巷道掘进运输。

用于顺槽运输时，尾端配刮板转载机与工作运输机相接，用于巷道掘进运输时，尾端配带式转载机与掘进机相接。

机身为钢性纵梁落地式中间架结构，要求顺槽底板平直。

型号含义D S J □ / □ / □电机总功率□kW运输能力□×10t/h带宽□×10㎜钢架落地伸缩煤矿用带式输送机1.2工作条件1.2.1环境温度为＋5℃～＋40℃；环境相对湿度不超过95%（25℃时）。

1.2.2工作环境空气中的成分符合《煤矿安全规程》中所规定的安全含量。

D S J120/150/3×315可伸缩带式输送机使用维护说明书西山煤电（集团）有限责任公司机电厂2013年1月目录1．概述 (2)1.1主要用途及适用范围 (2)1.2产品特点 (2)1.3型号的组成及代表意义 (2)2．技术特征 (3)3．结构特征 (4)4．安装、试运转、调整 (6)4．1安装 (6)4．2试运转 (6)4．3调整 (7)5．输送机主要部件使用的润滑油 (8)6．操作、维护和检修 (8)7．运输、贮存 (8)1概述1.1主要用途及适用范围DSJ120/150/3×315伸缩带式输送机是西山煤电（集团）有限责任公司机电厂制造的，主要用于中厚煤层机械化采煤工作面的顺槽运输，根据伸缩带式输送机设计计算，结合矿方要求，除头部驱动外，还采用中间驱动。

该机输送能力为1500吨/小时，运输长度为1500米。

1.2产品特点：1.2.1中间驱动中间驱动是本机的主要特点之一，它可以在井下运输中取消或减少运输系统中的转载点，降低基建费用，减少转载过程中煤炭的破碎和污染。

中间驱动的使用，还可以降低承载胶带的最大张力，从而使选用的胶带强度等级可以降低，使胶带成本下降。

1.2.2多电机驱动的功率平衡采用3×315KW三电机驱动，采用德国弗兰德公司减速器B3SH12-18及电软启动方式，可实现功率自动平衡和启动及停机的平稳性，显著降低了所需输送带的强度。

1.2.3具有多种保护功能本机具有防过载、防跑偏、防煤位满仓、防打滑等保护，并有断电、断相、漏电和油位等保护措施。

1.2.4胀套无键联接主传动滚筒传动部分的轴端与减速器联接部分用胀套联接，这不但改善了轴的强度和加工安装条件，还可在滚筒损坏后原轴仍可拆下再利用。

1.2.5自动液压张紧张紧仓采用徐州五洋ZYJ-500型自动液压张紧，输送机启动时拉紧装置的缓冲器结合，可实现拉紧力的任意调节；输送机起动时拉紧装置的缓冲器可及时补偿胶带的伸长量，减小胶带的伸长量，送还上胶带冲击、避免“飘带”和断带发生。

DSJ80/40/2×75可伸缩带式输送机使用说明书兖矿东华重工机电装备制造分企业地址：山东省邹城市矿建东路757号电话：传真：目录前言 (2)一、用途和特征 (3)二、关键技术参数 (4)三、工作原理 (5)四、结构概述 (5)五、电控 (9)六、带式输送机安装 (9)七、带式输送机调整、调试及操作 (12)八、带式输送机维护保养 (18)九、常见故障及处理方法 (22)十、人员和设备安全提醒 (24)前言◆警告：使用本机前必需认真阅读此说明书！◆本说明书内容包含了相关安全操作、正确使用设备具体说明及相关提议。

◆认真仔细阅读本说明书将有利于预防事故、降低运行成本、节省维护费用、提升设备可靠性和使用效率，并可延长设备使用寿命。

◆每个参与输送机工作人员必需阅读并熟练掌握使用本手册。

◆为确保设备安全可靠运行，合理组织及合适预防方法，是十分关键。

◆应严格遵守安全操作规程。

在安装设备现场应备有说明书，操作中还要遵守起重、运输、电工、钳工等方面相关要求。

◆应遵守配套件生产厂家对应操作说明，如电动机、真空开关等，而且只许可使用含有资质、合格配套件。

◆制造商对不正确使用所引发损坏不负责任。

所冒风险由用户全负责。

◆只有受过良好训练、合格人员才许可操作设备，不然极易发生危险。

所以，再次提醒：在操作设备之前，请务必认真阅读本说明书，并注意下面所表示安全警示符号及意义。

一、用途和特征可伸缩带式输送机关键用于综合机械化采煤工作面顺槽运输，也可用于通常采煤工作面顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板转载机和工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机和掘进机相接。

输送机型号编制说明：电机功率2×75KW输送量400 t/h带宽80 cm钢架伸缩煤矿用带式输送机(一)工作条件1.工作环境温度为-10°～+40℃，环境相对湿度不超出95%（25°时）。

2.周围空气中成份不得超出《煤矿安全规程》中所要求安全含量。

DSJ系列带式输送机枣庄市福兴矿山设备有限公司型号： DSJ100/100/2×200〔执行MT/820-2006《煤矿用带式输送机技术条件》〕产品使用说明书滕州市大陆矿山机械制造有限责任公司2009年4月1日出版目录一、概述 (2)二、型号编制及含义说明 (2)三、主要技术参数 (2)四、产品特点 (2)五、工作原理和结构特征 (3)六、安装和调试 (5)七、使用操作 (6)八、维修与修理 (7)九、警示语 (7)十、润滑表、易损件明细表 (7)一、概述1、总体简介带式输送机主要用于综合机械化采煤工作面的顺槽输送，也可用于一般工作面的顺槽和巷道掘进运输部位，用于顺槽运输的机尾部配刮板输送机与工作面运输机相接；用于巷道掘进运输时，机尾部配皮带机转载机与掘进机相接。

2、工作条件（1）环境温度为-10°～＋40°C，环境相对湿度不超过95％〔25°C时〕；（2）周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量；（3）输送物料应为容重小于是2.0t/m的各种不规则形状的原煤和矸石；（4）有被水淋或局部有煤泥水的运行情况；（5）工作制为连续型。

3、产品执行标准MT820-2006 煤矿用带式输送机技术条件二、型号编制及含义说明D S J / / ×单个电机功率(KW)电机个数（单台省略）输送量（t/h）带宽（cm）钢架可伸缩式煤矿用带式输送机示例：DSJ100/63/2×75表示：带宽1000mm、输送量630T/h、电机功率为75kw的双电机驱动的可伸缩带式输送机。

三、主要技术参数1、带式输送机主要技术参数见表1。

四、产品特点1、转载机与输送机机尾进行合理搭接，即具有可供工作面快速推进，也可通过储带装置使机身得到伸长和缩短，能有效地提高顺槽运输能力，加快回采和掘进速度。

2、非固定部分的机身，采用无螺栓连接的快速可拆支架，并配有可调H型支架，结构简单，拆装方便，劳动强度低，操作时间短。
