初三物理《动态电路》专题训练(含答案)

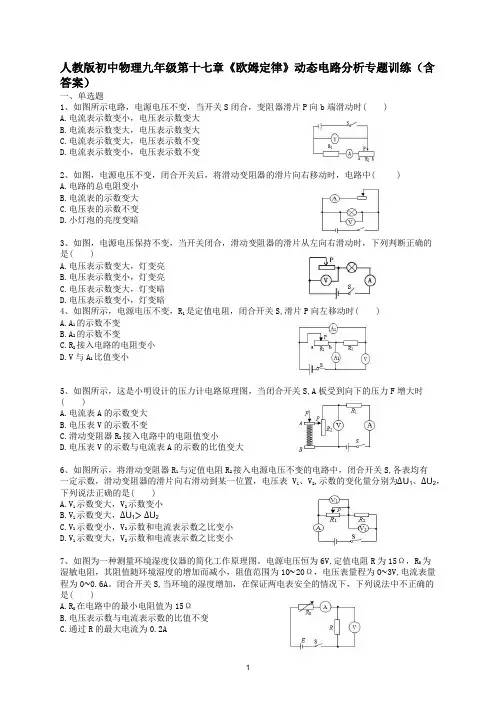

人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练（含答案）一、单选题1、如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变2、如图，电源电压不变，闭合开关后，将滑动变阻器的滑片向右移动时，电路中( )A.电路的总电阻变小B.电流表的示数变大C.电压表的示数不变D.小灯泡的亮度变暗3、如图，电源电压保持不变，当开关闭合，滑动变阻器的滑片从左向右滑动时，下列判断正确的是( )A.电压表示数变大，灯变亮B.电压表示数变小，灯变亮C.电压表示数变大，灯变暗D.电压表示数变小，灯变暗4、如图所示，电源电压不变，R1是定值电阻，闭合开关S,滑片P向左移动时( )A.A1的示数不变B.A2的示数不变C.R2接入电路的电阻变小D.V与A1比值变小5、如图所示，这是小明设计的压力计电路原理图，当闭合开关S,A板受到向下的压力F增大时( )A.电流表A的示数变大B.电压表V的示数不变C.滑动变阻器R2接入电路中的电阻值变小D.电压表V的示数与电流表A的示数的比值变大6、如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S,各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2,示数的变化量分别为∆U1、∆U2，下列说法正确的是( )A.V1示数变大，V2示数变小B.V1示数变大，∆U1>∆U2C.V1示数变小，V2示数和电流表示数之比变小D.V1示数变大，V2示数和电流表示数之比变小7、如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为6V,定值电阻R为15Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10~20Ω，电压表量程为0~3V,电流表量程为0~0.6A。

闭合开关S,当环境的湿度增加，在保证两电表安全的情况下，下列说法中不正确的是( )A.R0在电路中的最小电阻值为15ΩB.电压表示数与电流表示数的比值不变C.通过R的最大电流为0.2AD.电流表示数变大，R0两端的电压变大8、如图所示的电路中，电源电压不变，R为定值电阻。

动态电路计算专题1.在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。

在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。

则下列说法正确的是（）A. 电源电压为5VB. R0消耗的最小功率为0.4WC. 定值电阻R0为8ΩD. 滑片P在中点时，电流为0.4A2.如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙。

R0为定值电阻，滑动变阻器R的滑片P随身高的增高而上滑。

下列有关分析，正确的是（）A. 电流表示数显示身高，身高越高示数越大B. 电压表示数显示身高，身高越高示数越大C. 身高越高，R0消耗的电功率越小D. 身高越高，电路消耗的总功率越大3.如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从b端滑到a端的过程中，R2消耗的电功率P与通过的电流I的关系如图乙所示，下列说法正确的是（）A. 电源电压为6VB. R1的阻值为20ΩC. R2的最大阻值为40ΩD. 滑片在a端时，1min内R1消耗的电能为2160J4.“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“ 0~3V”，电流表量程“0~0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U−I图线如图乙，下列判断正确的是()A.随电压的增加，小灯泡的电阻减小B. 电路中最小电流是0.18AC. 灯泡正常发光时，电路的总功率是2.25WD. 灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω5.在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（）A.ΔUΔI 变大 B. ΔUΔI变小C. ΔUΔI 不变 D. ΔUΔI先变小后变大6.如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示｡以下分析错误的是（）A. 电源电压是3VB. R1的电阻值是10ΩC. R2的最大电阻值是20ΩD. 当滑片P移到中点时，电阻R1工作10s消耗4J的电能7.小张在研究小灯泡电阻的实验中连成了如图甲所示的电路，灯L标有“6V3W”字样，电源电压保持不变。

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

动态电路1.在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S,A.电流表A的示数B.电压表V］的示数C.电压表V］示数与电压表V2示数之和D.电压表V；示数与电流表A示数的比值3.在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之.（后两空均选填“变大”、“不变”或“变小”）总F拥蛮丸：变小B4•如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA.I>1B.I>1ADBCC.IVID.I=1ABCDA. 始终变大C.先变大再变小B. 始终变小5•如图5所示的电路中，电源电压保持不变，电阻R 1的阻值为10欧，变阻器R 2上标有“20欧1安”的字样，闭合电键S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）D6•在如图8所示的电路中，断开电键S,若a 、b 两电表都是电流表示数之比为2:5,贝V 电阻R1、R2的连接方式为联，电阻之比为。

若a 、b 两个表都是电压表，闭合电键S 后，a 、b 两电表示数之比为。

15r (131井？(14)L ：3；(K.)2：5aab7•在图3所示的电路中，将电压表V 正确连入电路，闭合电键s,电路正常工作。

若将滑动变阻器「的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，贝怔确的判断是（）CA. 电压表V 并联在叫两端，滑片P 由a 端向b 端移动B. 电压表V 并联在R ；两端，滑片P 由b 端向a 端移动C. 电压表V 并联在R ；两瑞，滑片P 由a 端向b 端移动D. 电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动8．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，贝甲、乙两导体的电阻之比—1;若将它们串联在电路中时，通过甲、乙导体的电流之比—1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比—1.（均选填“大于”、“等于”或“小于”） li （13｝小于」（14）等于#（15）導于*9. 如图所示的电路中，电源电压保持不变，电键S 「S 2均闭合.当电键S 2由闭合到断开时,电路中① 电流表A ］的示数.② 电压表V 示数与电流表A 示数的比值.(均选填“变大”、“不变”或“变小”)10.在图所示的电路中，电源电压保持不变.闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时()DA.只有电流表A1的示数不发生变化B.只有电压表V的示数不发生变化C.电压表V示数与电流表A2示数的比值变小D.电流表％示数与电流表A2示数的比值变大11.在图所示的电路中，将两个电流表A2分别正确连入电路不同位置，闭合电键S,两个电流表均有示数，且％的示数大于A2的示数.移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变.(1) __________________ 电流表A1测量的是中的电流，A2测量的是中的电流.(均选填“叫支路”、“R2支路”或“干路”)21(2)若电流表兔与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动(选填“左”或“右”).215.(⑼干路C20)E支閒(21)右12.在图(a)、(b)所示的电路中，电源电压相等且保持不变.闭合电键S2，电流表A的示数相同；断开电键'S2,两电流表示数仍相同.下列关于电阻*R2和R3的大小关（叮（b>A. R>R>R123B. R>R>R312C. R>R>R321D. R>R>R21313. 在如图所示的电路中，电源电压保持不变，电键S’S 2同时闭合时，电路中（）DA. 电压表V 的示数不变B. 电流表A 1的示数变大C. 电压表V 示数与电流表A ］示数的比值不变D. 电压表V 示数与电流表A 示数的乘积变大A. R>R ，U<U ABCDABCDB. R<R ，U<U ABCDABCDC. R>R ，U>UABCDABCDD. R<R ，U>UABCDABCD15. 在图所示的电路中，电源电压不变，当电键S 由闭合到断开时，电压表（）DA.V ］示数减小，V 2示数减小B.V ］示数增大，V 2示数增大C. V ；示数减小，V ：示数增大D.V ；示数增大，V ：示数减小系正确的是（） C14.如图所示，长度相同、横截面积不同的同种金属棒AB 和CD 连接在一起后接在电源两端.于AB 和CD 的电阻R 及两端电压U 的判断，正确的是（）C说116.在如图所示的电路中，电源电压保持不变，闭合电键S,电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A；示数的比值；③电压表示数V与电流表A示数的乘积；④电流表兔示数与A示数的比值;⑤电压表示数V与电流表A示数的比17. 在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右动时，下列说法中正确的是（A.灯泡变暗，电压表示数变大 C.灯泡变亮，电压表示数不变 ）B B.电路消耗的总功率变小，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变18. 如图5所示的电路中，电源电压保持不变。

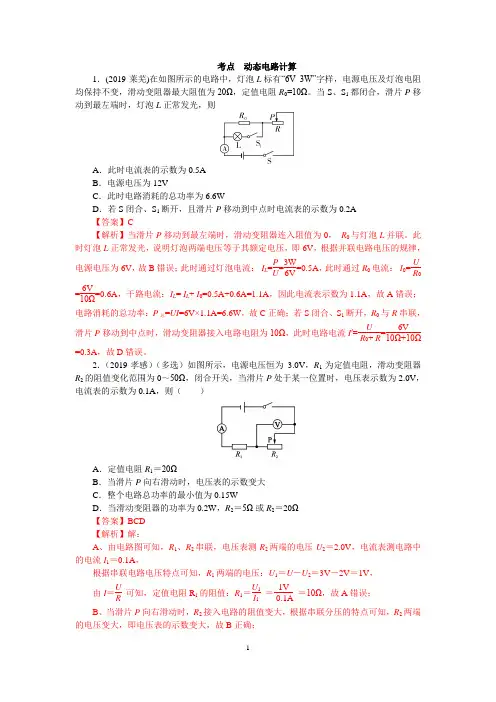

考点 动态电路计算1．(2019·莱芜)在如图所示的电路中，灯泡L 标有“6V 3W”字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为20Ω，定值电阻R 0=10Ω。

当S 、S 1都闭合，滑片P 移动到最左端时，灯泡L 正常发光，则A ．此时电流表的示数为0.5AB ．电源电压为12VC ．此时电路消耗的总功率为6.6WD ．若S 闭合、S 1断开，且滑片P 移动到中点时电流表的示数为0.2A【答案】C【解析】当滑片P 移动到最左端时，滑动变阻器连入阻值为0， R 0与灯泡L 并联。

此时灯泡L 正常发光，说明灯泡两端电压等于其额定电压，即6V ，根据并联电路电压的规律，电源电压为6V ，故B 错误；此时通过灯泡电流： I L =P U =3W 6V =0.5A ，此时通过R 0电流： I 0=U R 0=6V 10Ω=0.6A ，干路电流：I L = I L + I 0=0.5A+0.6A=1.1A ，因此电流表示数为1.1A ，故A 错误；电路消耗的总功率：P 总=UI =6V×1.1A=6.6W ，故C 正确；若S 闭合、S 1断开，R 0与R 串联，滑片P 移动到中点时，滑动变阻器接入电路电阻为10Ω，此时电路电流I ′=U R 0+ R =6V 10Ω+10Ω=0.3A ，故D 错误。

2．（2019·孝感）（多选）如图所示，电源电压恒为3.0V ，R 1为定值电阻，滑动变阻器R 2的阻值变化范围为0～50Ω，闭合开关，当滑片P 处于某一位置时，电压表示数为2.0V ，电流表的示数为0.1A ，则（ ）A ．定值电阻R 1＝20ΩB ．当滑片P 向右滑动时，电压表的示数变大C ．整个电路总功率的最小值为0.15WD ．当滑动变阻器的功率为0.2W ，R 2＝5Ω或R 2＝20Ω【答案】BCD【解析】解：A 、由电路图可知，R 1、R 2串联，电压表测R 2两端的电压U 2＝2.0V ，电流表测电路中的电流I 1＝0.1A ，根据串联电路电压特点可知，R 1两端的电压：U 1＝U －U 2＝3V －2V ＝1V ，由I ＝U R 可知，定值电阻R 1的阻值：R 1＝U 1I 1 ＝1V 0.1A＝10Ω，故A 错误； B 、当滑片P 向右滑动时，R 2接入电路的阻值变大，根据串联分压的特点可知，R 2两端的电压变大，即电压表的示数变大，故B 正确；C 、当R 2接入电路的阻值最大时，电路总电阻最大，根据P ＝U 2R 可知，整个电路总功率的最小，此时电路总电阻：R ＝R 1+R 2＝10Ω+50Ω＝60Ω，电路的最小电功率：P 最小＝U 2R ＝(3V)260Ω＝0.15W ，故C 正确； D 、滑动变阻器的功率：P 2＝I 2R 2＝(U R 1+R 2)2R 2， 即：0.2W ＝（3V 10Ω+R 2）2×R 2， 为了便于计算，将单位去掉化简得：2R 22﹣50R 2+200＝0，即：（2R 2－10）（R 2－20）＝0，解得：R 2＝5Ω或R 2＝20Ω，故D 正确。

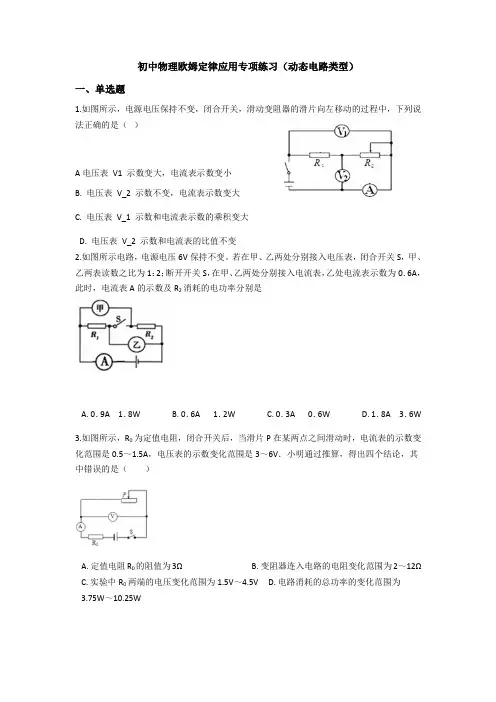

初中物理欧姆定律应用专项练习（动态电路类型）一、单选题1.如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A电压表V1 示数变大，电流表示数变小B. 电压表V_2 示数不变，电流表示数变大C. 电压表V_1 示数和电流表示数的乘积变大D. 电压表V_2 示数和电流表的比值不变2.如图所示电路，电源电压6V保持不变。

若在甲、乙两处分别接入电压表，闭合开关S，甲、乙两表读数之比为1：2；断开开关S，在甲、乙两处分别接入电流表，乙处电流表示数为0．6A，此时，电流表A的示数及R2消耗的电功率分别是A. 0．9A 1．8WB. 0．6A 1．2WC. 0．3A 0．6WD. 1．8A 3．6W3.如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小明通过推算，得出四个结论，其中错误的是（）A. 定值电阻R0的阻值为3ΩB. 变阻器连入电路的电阻变化范围为2～12ΩC. 实验中R0两端的电压变化范围为1.5V～4.5VD. 电路消耗的总功率的变化范围为3.75W～10.25W4.如图，玩具小船上用电池和有铁芯的螺线管组成一个闭合电路，把小船按东西方向放置在水面上，放开小船后船头最后的指向是（）A. 向东B. 向南C. 向西D. 向北5.如图所示，电源两端电压保持不变，R0为定值电阻。

将滑片P置于中点，只闭合S1时，电压表的示数为U，电流表的示数为I。

下列情况中电压表和电流表示数变化正确的是（）A. 滑片P不动，断开S1，闭合S2、S3时，电压表示数不变，电流表示数变小B. 滑片P不动，断开S1，闭合S2、S3时，电压表示数变大，电流表示数变大C. 只闭合S1，滑片P从中点向右移动时，电压表示数变大，电流表示数变小D. 只闭合S1，滑片P从中点向右移动时，电压表示数不变，电流表示数变大6.定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。

小专题：动态电路类型1、开关型1．（2018·恩施）如图，闭合S2，两电表均有示数，只闭合S1和S3，则（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两表示数均变小D．两表示数均变大2．（2018·福建）如图，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大3．如图，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是（）A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表的示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大4．（2017·长春）如图，滑片在滑动变阻器的中点。

当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（）A．U1＞U2B．U1＝U2C．I1＜I2D．I1＞I25．（2018·赤峰）如图，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则（）A．I1＞I2U1＞U2B．I1＜I2U1＞U2C．I1＜I2U1＜U2D．I1＞I2U1＜U2类型2、滑动变阻器型6．（2018·孝感）如图电路，闭合开关S后，滑片P向左滑动时，则（）A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮7．（2018·咸宁）如图，下列说法正确的是（）A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大8．（2018·达州）如图，闭合开关S后，当滑动变阻器的滑片向右滑动时（）A．电压表V1示数与电流表A示数的比值变大B．电压表V2示数与电流表A示数的比值不变C．电压表V1示数的变化量大于电压表V2示数的变化量D．电压表V1示数的变化量小于电压表V2示数的变化量9．（2018·广安）如图，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A．灯泡L变暗B．电压表示数变小C．电流表A1示数变大D．电路消耗的总功率变小10．（2018·东营）如图，闭合开关后，当滑动变阻器滑片向右移动时，下列判断正确的是（）A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大类型3、应用型11．（2018·聊城）如图，R为光敏电阻，其阻值随光照强度的增大而减小，闭合开关后，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大12．（多选）（2018·河南）如图，R1为热敏电阻，其阻值随温度的升高而减小。

人教版九年级物理动态电路和电路故障专题（含答案）人教版九年级物理动态电路与电路故障专题（含答案）【例1】如图所示的电路中，变阻器的滑片向右移动的过程中，变阻器连接入电路的阻值将，电路中的电流将，电阻R1两端的电压将，R2两端的电压将（均选填“变大”、“变小”或“不变”）.【答案】变大变小变小变大【串联动态电路】【例2】某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小.闭合开关后，当温度降低时，电压表和电流表的示数变化情况是（）A. 电流表和电压表示数均变小B . 电流表和电压表示数均变大C．电流表示数变小,电压表示数变大D .电流表示数变大,电压表示数变小【答案】A【例3】如图所示的电路中，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向右移动时，下列判断正确的是（）A.电流表示数变大，电压表示数变小B.电流表示数变大，电压表示数变大C.电流表示数变小，电压表示数变大D.电流表示数变小，电压表示数变小【答案】A【变3-1】（多选）如图所示，开关S 闭合后，当滑动变阻器的滑片P 向右移动时，下列说法正确的是（）A.电压表V1的示数变小B.电压表V2 的示数变大C.电压表V1的示数变大D.电压表V2 的示数不变【答案】CD（多选）在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）【变3-2】A.电流表示数变大，灯变暗B.电流表示数变小，灯变暗C.电压表示数不变，灯变亮D.电压表示数不变，灯变暗【答案】BD【例4】在如图所示的电路中，将开关S 闭合后，则电流表的示数将，电压表的示数将(均填“变大”、“变小”或“不变”).【答案】变大变大【例5】如图所示的电路中，电源电压不变，当滑动变阻器的滑片从A 滑向B 的过程中，下列说法正确的是（）A.电压表V2 的示数不变，小灯泡亮度不变B.电压表V2 的示数变小，小灯泡亮度变暗C.电压表V1 的示数变小，电流表A 的示数变小D.电压表V1的示数变大，电流表A 的示数变大【答案】B【并联动态电路】【例6】如图，当滑片P 向左移动（未到最左端）时，A1表、A2表和V 表将如何变化？A1表：；A2 表：；V 表：.【答案】不变变大不变【变6-1】如图，当滑片P 向右移动时，下列判断正确的是（）A.电压表V 的示数逐渐变小B.电流表A1与A2的示数逐渐变小C.电流表A1与A2的示数的差逐渐变小D.电流表A1示数变小，A2的示数不变【答案】B【例7】如图所示的电路中，电源电压恒定不变，不考虑温度对灯丝电阻的影响，S1、S2都闭合，两灯正常发光；当S2断开时，电压表、电流表示数变化情况是（）A.电压表示数不变，电流表示数不变B.电压表示数变小，电流表示数不变C.电压表示数不变，电流表示数变小D.电压表示数变大，电流表示数变大【答案】C【变7-1】如图，当开关闭合时，灯泡L1和L2是联连接的.开关S 断开时，电压表的示数将；电流表的示数将(选填“增大、不变、减小为0”)．【答案】并不变减小为0【电压表特殊接法】【例8】如图所示，闭合开关S，当滑动变阻器滑片P向a滑动的过程中，电流表、电压表示数变化的情况是（）A.电流表示数变大B.电流表示数变小C.电压表示数变大D.电压表示数变小【答案】C【变8-1】如图所示为电子拉力计原理图，当人手拉住拉环施加的力增大时（）A.电路中电流变大，电压表的示数变大B.电路中电流变小，电压表的示数变小C.电路中电流不变，电压表的示数变大D.电路中电流不变，电压表的示数变小【答案】C【变8-2】如图所示的电路中，电源电压不变．当闭合开关S，滑动变阻器的滑片P 向右移动时，下列判断正确的是（）A.电流表示数变大，电压表示数变小B.电流表示数变小，电压表示数不变C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数不变【答案】B【功能型动态电路】【例9】（多选）下图是某种光电计数器的原理示意图，其中R1的电阻值随着光照亮度的增大而减小，R2 为定值电阻．工件随传送带运动，使光源的光线间歇地照射R1，A、B 两点间的信号处理系统每获得高电压时计数一次．下列说法正确的是（）A.光线照射R1 时，信号处理系统计数B.光线照射R1 时，信号处理系统不计数C.工件挡住光线，使R1 两端的电压变小D.工件挡住光线，使R1 两端的电压变大【答案】AD【例10】为响应国家严禁在公共场所吸烟的规定，某同学设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R 为光敏电阻，其阻值随光照强度的减弱而增大.当电流表示数减小至某一值时，装置报警.S 闭合后，当有烟雾遮挡射向R 的激光时，说法正确的是（）A．R0两端电压增大B.电路中的总电流增大C.电压表与电流表的示数之比增大D.增大R0的阻值，可使装置在更高浓度烟雾下才报警【答案】C【灯泡亮暗判断故障】【例11】如图1所示，闭合开关S时，L1发光而L2不发光，则原因可能是（）A．L1断路B．L1短路C．L2短路D．L2断路【答案】C【例12】如图所示电路，闭合开关S 后，发现灯L1不亮，L2正常发光．此电路的故障可能是（）A．开关S接触不良B．电灯L1灯丝断了C．电灯L1短路D．电灯L2短路【答案】B【变12-1】在如图所示电路中，电源电压不变，闭合开关K 后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因可能人教版九年级物理动态电路和电路故障专题（含答案）7 / 7是 （）A ．灯 L 1断路B ．灯 L 1短路C ．灯 L 2短路D ．灯 L 2断路【答案】 A。

动态电路1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。

（选填“变小”、“不变”或“变大”）2．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变大”、“不变”或“变小”）3．如图电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。

（选填“变大”、“不变”或“变小”）4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。

电流表A。

与电流表A1示数的差值跟电压表V示数的比值_______。

（选填“变小”、“不变”或“变大”）5．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变小”、“不变”或“变大”）。

7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。

（选填“变小”、“不变”或“变大”）8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。

（选填“变小”、“不变”或“变大”）9．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。

动态电路分析葛老师题库类型一滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P向右移动时( )A．电流表示数变大，灯变暗 B．电流表示数变小，灯变亮C．电压表示数不变，灯变亮 D．电压表示数不变，灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时( )A．V示数变大，A示数变小，V与A示数的比值不变B．V示数变小，A示数变小，V与A示数的比值不变C．V示数变小，A示数变大，V与A示数的比值变小D．V示数不变，A示数变小，V与A示数的比值变大3．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。

电表的变化情况是( ) A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大4．下图中是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，则( ) A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏5．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变6．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是( )A．电压表的示数不变，电流表A1的示数变大，A2的示数变小B．电压表的示数不变，电流表A1的示数不变，A2的示数变大C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变。

只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P＇。

动态电路1．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．2．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值3．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）4.如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D5.如图 5所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大6.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

7.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a b p SA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动8．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）9．如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）10．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大11．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．12．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R313．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大14．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD15．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R 1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）17.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变PL RVS图318. 如图5所示的电路中，电源电压保持不变。

中考物理总复习《动态电路》专项练习题（附带答案）班级姓名学号1.如图所示，电源电压恒定不变，闭合开关S，若滑片P向下移动，下列说法正确的是（）A. 电流表示数不变，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数不变D. 电流表示数不变，电压表示数变小2.为了研究热敏电阻对电路的影响，小李设计了如图所示的电路．电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关后，小李在热敏电阻R1上擦了一些酒精，用扇子对着它扇风时，下列说法中正确的是（）A. 电流表示数变大B. 电压表示数变大C. 电压表与电流表示数之比不变D. 电路的总功率变大3.如图所示，电源电压恒定不变，开关闭合后，当滑动变阻器的滑片P由最右端向中点滑动时，下列说法正确的是（）A. 电流表A2示数变小，电压表V示数不变B. 电流表A1示数变小，灯泡L的亮度变亮C. 电流表A1示数变大，电压表V示数不变D. 电压表V示数与电流表A1的示数之比变大4.如题图所示，闭合开关S，向左调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（）A. 电压表示数变大，电压表与电流表示数的比值不变B. 电流表示数变小，电压表与电流表示数的比值变大C. 小灯泡亮度变亮，电路总电阻变小D. 小灯泡亮度变暗，电压表与电流表示数的乘积变小5.如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是A. 电流表A1的示数变大，电流变A2的示数变小B. 电流表A1的示数和电流表A2的示数同时变大C. 电压表的示数变大，电流表A1的示数变小D. 电压表的示数不变，电流表A2的示数变小6.抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数。

甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次。

初三中考复习动态电路计算专题练习题类型一电学图象类计算1．如图甲所示电路，电源电压不变。

闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是______V，定值电阻R的阻值是____Ω，滑动变阻器的最大阻值为____Ω。

2．如图所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a 端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为____V，滑动变阻器R1的最大阻值为____Ω，电阻R2的阻值为____Ω。

3．如图甲所示的电路中，小灯泡两端电压与通过的电流关系如图乙所示，闭合开关，小灯泡发光，变阻器滑片从如图所示位置往右滑一段距离的过程中，小灯泡的电阻将________(填“变大”“变小”或“不变”)，该过程中变阻器连入电路阻值的变化量大小为ΔR1，小灯泡阻值的变化量大小为ΔR2，则这两个量的大小关系是ΔR1_________(填“大于”“小于”或“等于”)ΔR2。

4．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。

闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为_______Ω，电源电压为_______V。

5．)如图所示，甲为电路的连接情况，R1＝20 Ω，R2为滑动变阻器，乙为R3的IU图象，电源电压保持不变。

当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6 A；若滑片P在b端，则电压表示数为8 V。

求：(1)电源电压。

(2)滑动变阻器R2的最大阻值。

(3)当S1、S2均闭合，且滑片P在a端时，求电流表的示数。

类型二电路元件安全类计算6．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图。

图乙是他根据实验数据描绘出的IR关系图象。

由图象可知：当电压一定时，电流与电阻成________(选填“正比”或“反比”)；他每次控制电阻两端的电压为_______V不变。
