初三物理电压和电阻测试题（含答案）一、选择题1．在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A. 4.8V ，1.2VB. 6V ，1.2VC. 1.2V ，6VD. 1.2V ，4.8V【答案】 A【解析】【解答】解：由图a 可知，电阻R 1与R 2串联，电压表V 1测电源的电压，电压表V 2测电阻R 2两端电压，∵串联电路中总电压等于各分电压之和，且两电压表指针位置相同，∴电压表V 1示数应大于电压表V 2示数，则电压表V 1量程是0～15V ，分度值是0.5V ，电压表示数U=6V ；电压表V 2量程是0～3V ，分度值是0.1V ，电压表示数U 2=1.2V ；∴电阻R 1的电压U 1=U U ﹣2=6V 1.2V=4.8V ﹣．故选A ．【分析】由图a 可知，电阻R 1与R 2串联，电压表V 1测电源的电压，电压表V 2测电阻R 2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出R 1两端的电压．2．在图中所示，电源两端电压保持不变，闭合开关S 后，电路正常工作，过了一会儿灯L 突然变亮，两表示数都变大，则该电路出现的故障可能是（ ）A. 灯L 短路B. 灯L 断路C. 电阻R 断路D. 电阻R 短路【答案】 D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大，说明电路一定出现短路现象电阻R短路。

故答案为：D。

【分析】本题考查学生对电路故障的分析能力。

先根据灯泡的亮度变化确定短路还是断路然后根据电表的示数情况来判断电路故障具体位置，是短路还是断路。

3．在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3 ， 则U1、U2、U3的关系正确的是（ ）A. U1=U2+U3B. U1=U2=U3C. U1＞U2＞U3D. U3＞U2＞U3【答案】 B【解析】【解答】解：由图可知，两盏灯并联，V1并联在L2两端，所以V1测量L2两端的电压；而V3与L1并联，所以V3测量L1两端的电压；V2直接并联在电源两端，所以V2测量电源电压；并联电路的电压关系为：并联电路中各支路两端的电压相等，即U=U1=U2=U3 ．故选B．【分析】分析电路结构，明确各电路元件的连接方式，明确各电压表所测电路电压间的关系．4．下列可以用超导材料制成的是（ ）A. 电炉丝B. 电动机的线圈C. 日光灯灯丝D. 电热水器发热体【答案】B【解析】【解答】超导材料在一定条件下电阻为零，所以利用电流的热效应来工作的用电器不能使用超导材料 . 选项A、C、D均不符合题意 . B是利用电流的磁效应，将电能转化为机械能，B符合题意 .故答案为：B .【分析】利用电流的热效应来工作的用电器不能使用超导材料 .5．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（ ）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．6．下列图中，滑动变阻器的接线方法正确的是（ ）A. B. C. D.【答案】D【解析】【解答】解：A、图中接了上面两接线柱，相当于导线，故A错误； B、图中接了下面两接线柱，相当于定值电阻，故B错误；C、图中下面接在了滑动变阻器的腿上，没有接在接线柱上，故C错误；D、图中滑动变阻器按一上一下原则接线，对电路起调节作用，故D正确．故选D．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻，需按一上一下的原则接线．7．材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（ ）A. a的电阻小于b的电阻B. a的电阻等于b的电阻C. a的电阻大于b的电阻D. 无法判断a与b电阻的大小【答案】C【解析】【解答】解：要比较电阻大小需要用到控制变量法．在导体材料、横截面积一定时，导体的电阻大小与长度有关，长度越长，电阻越大；因此a的电阻大于b的电阻． 故选C．【分析】影响电阻大小的因素有：导体的材料、长度和横截面积．8．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（ ）A. 电阻R1短路B. 电阻R1断路C. 电阻R2短路D. 电阻R2断路【答案】C【解析】【解答】A.电阻R1短路 ，电流表的示数增大，电压表的示数减小，A不符合题意；B.电阻R1断路，电流表的示数减小，电压表的示数增大，B不符合题意；C.电阻R2短路 ，电流表、电压表的示数都变大，C符合题意；D.电阻R2断路 ，电流表、电压表的示数都变小，D不符合题意。

（物理）九年级物理电压电阻试题经典及解析一、电压电阻选择题1．下列说法中正确的是（）A. 导体的电阻与其两端的电压有关B. 电功率大的用电器产生的热量多C. 电灯正常发光时，额定功率小的可能更亮D. 电流做功越快的用电器，其电功率一定越大【答案】 D【解析】【解答】解：A、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关，故A错；B、电功率大的用电器做的功不一定多，并且消耗电能不一定全转化为内能，所以电功率大的用电器产生的热量不一定多，故B错；C、灯正常发光时，灯的实际功率等于额定功率，额定功率小的实际功率小，发光暗，故C 错；D、电功率是表示电流做功快慢的物理量，电流做功越快的用电器，其电功率一定越大，故D正确．故选D．【分析】利用下列知识分析判断：（1）导体的电阻是导体阻碍电流的性质，其大小与导体的长度、横截面积、材料有关，而与导体两端的电压和通过的电流无关（2）电功率大的用电器做的功不一定多，消耗电能不一定全转化为内能；（3）灯正常发光时，灯的实际功率等于额定功率，灯的亮度取决于灯的实际功率；（4）电功率是表示电流做功快慢的物理量．2．根据生活经验，以下估测最接近实际的是（）A. 人洗澡时感觉舒适的水温约为65℃B. 一节干电池的电压是2VC. 成年人正常步行的速度约为3.9km/hD. 一个鸡蛋重大约是2N【答案】C【解析】【解答】解：A、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能达到65℃．故A不符合实际；B、一节新干电池的电压是1.5V，故B不符合实际；C、成年人正常步行的速度在1.1m/s=3.96km/h左右．故C符合实际；D、一个鸡蛋的质量大约是50g=0.05kg，重力为G=mg=0.05kg×10N/kg=0.5N，故D不符合实际．故选C．【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项．3．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A. B.C. D.【答案】 A【解析】【解答】A.电压表和灯泡L1并联，测量L1的电压，A符合题意；B.电压表和电源并联，测量电源电压，B不符合题意；C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C不符合题意；D.电压表和灯泡L2并联，测量L2的电压，D不符合题意。

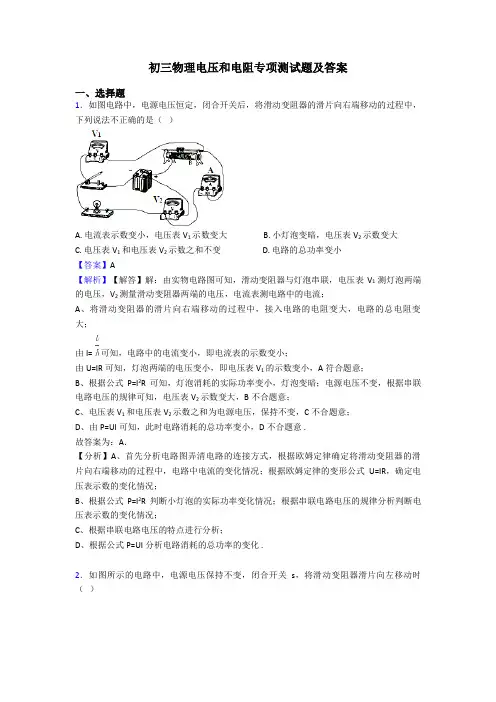

初三物理电压和电阻专项测试题及答案一、选择题1．如图电路中，电源电压恒定，闭合开关后，将滑动变阻器的滑片向右端移动的过程中，下列说法不正确的是（）A. 电流表示数变小，电压表V1示数变大B. 小灯泡变暗，电压表V2示数变大C. 电压表V1和电压表V2示数之和不变D. 电路的总功率变小【答案】A【解析】【解答】解：由实物电路图可知，滑动变阻器与灯泡串联，电压表V1测灯泡两端的电压，V2测量滑动变阻器两端的电压，电流表测电路中的电流；A、将滑动变阻器的滑片向右端移动的过程中，接入电路的电阻变大，电路的总电阻变大；由I= 可知，电路中的电流变小，即电流表的示数变小；由U=IR可知，灯泡两端的电压变小，即电压表V1的示数变小，A符合题意；B、根据公式P=I2R可知，灯泡消耗的实际功率变小，灯泡变暗；电源电压不变，根据串联电路电压的规律可知，电压表V2示数变大，B不合题意；C、电压表V1和电压表V2示数之和为电源电压，保持不变，C不合题意；D、由P=UI可知，此时电路消耗的总功率变小，D不合题意 .故答案为：A．【分析】A、首先分析电路图弄清电路的连接方式，根据欧姆定律确定将滑动变阻器的滑片向右端移动的过程中，电路中电流的变化情况；根据欧姆定律的变形公式U=IR，确定电压表示数的变化情况；B、根据公式P=I2R判断小灯泡的实际功率变化情况；根据串联电路电压的规律分析判断电压表示数的变化情况；C、根据串联电路电压的特点进行分析；D、根据公式P=UI分析电路消耗的总功率的变化 .2．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。

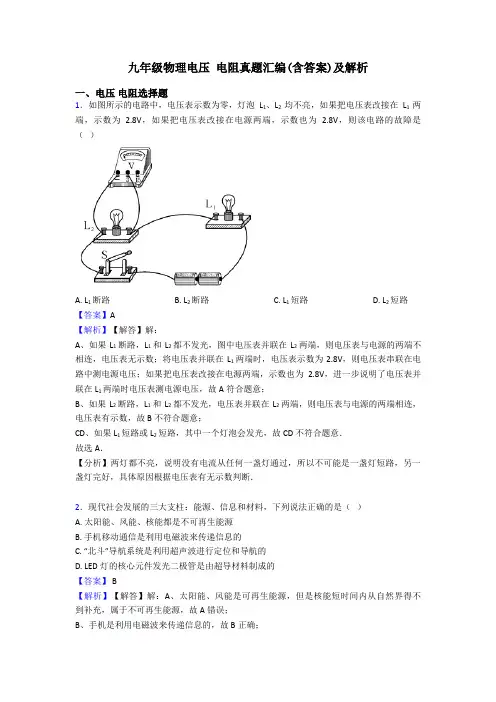

九年级物理电压电阻真题汇编(含答案)及解析一、电压电阻选择题1．如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为 2.8V，如果把电压表改接在电源两端，示数也为 2.8V，则该电路的故障是（）A. L1断路B. L2断路C. L1短路D. L2短路【答案】A【解析】【解答】解：A、如果L1断路，L1和L2都不发光，图中电压表并联在L2两端，则电压表与电源的两端不相连，电压表无示数；将电压表并联在L1两端时，电压表示数为2.8V，则电压表串联在电路中测电源电压；如果把电压表改接在电源两端，示数也为2.8V，进一步说明了电压表并联在L1两端时电压表测电源电压，故A符合题意；B、如果L2断路，L1和L2都不发光，电压表并联在L2两端，则电压表与电源的两端相连，电压表有示数，故B不符合题意；CD、如果L1短路或L2短路，其中一个灯泡会发光，故CD不符合题意．故选A．【分析】两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，具体原因根据电压表有无示数判断．2．现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（）A. 太阳能、风能、核能都是不可再生能源B. 手机移动通信是利用电磁波来传递信息的C. “北斗”导航系统是利用超声波进行定位和导航的D. LED灯的核心元件发光二极管是由超导材料制成的【答案】 B【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；B、手机是利用电磁波来传递信息的，故B正确；C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是利用电磁波进行定位和导航的，故C错误；D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误．故选B．【分析】利用下列知识分析判断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；（4）二极管是由半导体做成的器件，它具有单向导电性．3．电压表只用来测量灯泡L2的电压，下列正确的是（）A. B. C. D.【答案】 C【解析】【解答】A、由图知，电压表与灯L1串联后再与灯L2并联，A不符合题意；B、两灯泡串联，电压表测灯L1的电压；B不符合题意；C、两灯泡串联，电压表只与L2并联，且电压表的正负接线柱连接正确，则电压表只测量灯泡L2的电压，C符合题意；D、两灯泡并联，因并联电路中各支路两端的电压相等，所以电压表也测量L1的电压，D 不符合题意；故答案为：C【分析】电压表只用来测量灯泡L2的电压，电压表应只与L2并联，且电流从电压表的正接线柱流入，从负接线柱流出，据此分析解答.4．如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物体移动距离的大小．下列说法正确的是（）A. 物体M不动时，电流表、电压表都没有示数B. 物体M不动时．电流表有示数，电压表没有示数C. 物体M向右移动时．电流表、电压表示数都增大D. 物休M向右移动时，电流表示数不变，电压表示数增大【答案】D【解析】【分析】分析电路图可知，电阻R全连入电路，滑片P左右移动时，不能改变电路中的电流，电流表有示数且不变；物休M向右移动时，AP之间的电阻增大，分压增大，电压表的示数将增大．【解答】如图，（1）当物体不动时，R连入电路，电流表有示数；AP间有分压，电压表有示数，所以AB 都错（2）当物体M向右移动时，不能改变电路中的电流，电流表有示数且不变；AP间电阻增大，分压增大，电压表的示数增大，所以C错、D对．故选D．【点评】本题理解滑片P左右移动时不能起到变阻作用是关键。

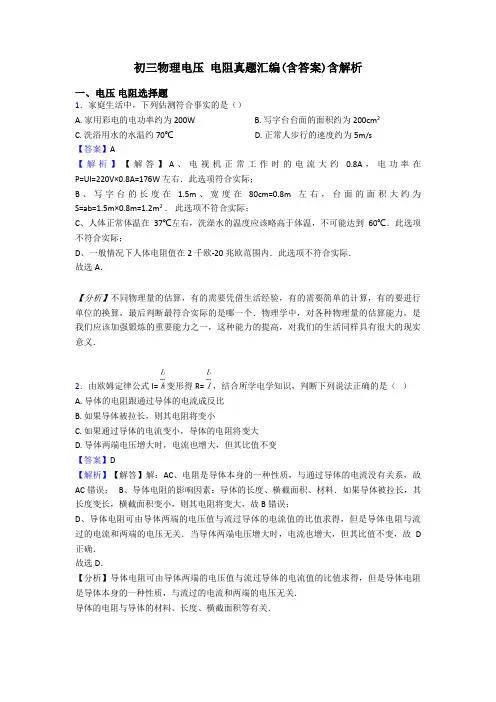

初三物理电压电阻真题汇编(含答案)含解析一、电压电阻选择题1．家庭生活中，下列估测符合事实的是（）A. 家用彩电的电功率约为200WB. 写字台台面的面积约为200cm2C. 洗浴用水的水温约70℃D. 正常人步行的速度约为5m/s【答案】A【解析】【解答】A、电视机正常工作时的电流大约0.8A，电功率在P=UI=220V×0.8A=176W左右．此选项符合实际；B、写字台的长度在 1.5m、宽度在80cm=0.8m左右，台面的面积大约为S=ab=1.5m×0.8m=1.2m2．此选项不符合实际；C、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，不可能达到60℃．此选项不符合实际；D、一般情况下人体电阻值在2千欧-20兆欧范围内．此选项不符合实际．故选A．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．2．由欧姆定律公式I= 变形得R= ，结合所学电学知识，判断下列说法正确的是（）A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长，则其电阻将变小C. 如果通过导体的电流变小，导体的电阻将变大D. 导体两端电压增大时，电流也增大，但其比值不变【答案】D【解析】【解答】解：AC、电阻是导体本身的一种性质，与通过导体的电流没有关系，故AC错误； B、导体电阻的影响因素：导体的长度、横截面积、材料．如果导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故B错误；D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压无关．当导体两端电压增大时，电流也增大，但其比值不变，故D 正确．故选D．【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关．导体的电阻与导体的材料、长度、横截面积等有关．3．如图所示的电路，电源电压不变，闭合开关S后，灯L能发光，电流表、电压表均有示数，过了一会儿，灯L不亮，电流表无示数，电压表有示数，则电路故障可能是（）A. 灯L断路B. 电阻R断路C. 灯L短路D. 电阻R 短路【答案】 A【解析】【解答】根据电路图，电阻R和灯泡串联，电压表测量灯泡的分压，当灯泡不亮，电压表有示数电流表无示数时，是灯泡断路了，A符合题意。

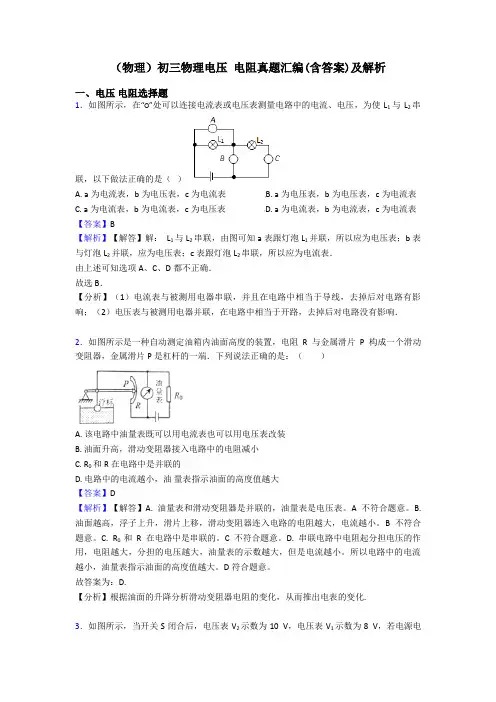

（物理）初三物理电压电阻真题汇编(含答案)及解析一、电压电阻选择题1．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（）A. a为电流表，b为电压表，c为电流表B. a为电压表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表【答案】B【解析】【解答】解： L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．由上述可知选项A、C、D都不正确．故选B．【分析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响．2．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。

A不符合题意。

B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。

B不符合题意。

C. R0和R在电路中是串联的。

C不符合题意。

D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。

所以电路中的电流越小，油量表指示油面的高度值越大。

D符合题意。

故答案为：D.【分析】根据油面的升降分析滑动变阻器电阻的变化，从而推出电表的变化.3．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

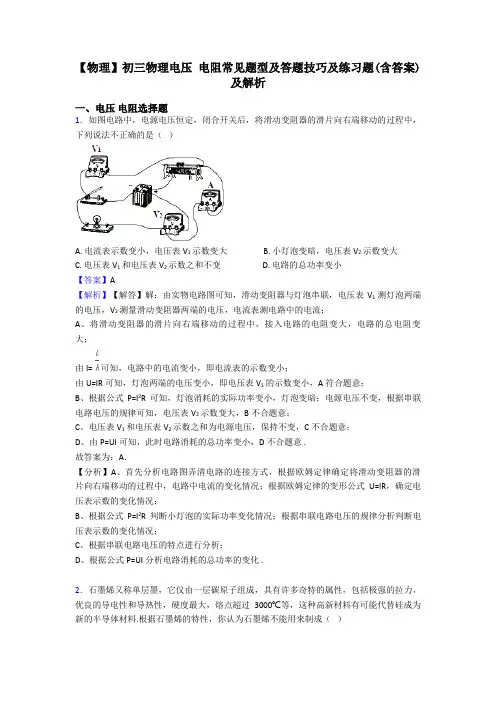

【物理】初三物理电压电阻常见题型及答题技巧及练习题(含答案)及解析一、电压电阻选择题1．如图电路中，电源电压恒定，闭合开关后，将滑动变阻器的滑片向右端移动的过程中，下列说法不正确的是（）A. 电流表示数变小，电压表V1示数变大B. 小灯泡变暗，电压表V2示数变大C. 电压表V1和电压表V2示数之和不变D. 电路的总功率变小【答案】A【解析】【解答】解：由实物电路图可知，滑动变阻器与灯泡串联，电压表V1测灯泡两端的电压，V2测量滑动变阻器两端的电压，电流表测电路中的电流；A、将滑动变阻器的滑片向右端移动的过程中，接入电路的电阻变大，电路的总电阻变大；由I= 可知，电路中的电流变小，即电流表的示数变小；由U=IR可知，灯泡两端的电压变小，即电压表V1的示数变小，A符合题意；B、根据公式P=I2R可知，灯泡消耗的实际功率变小，灯泡变暗；电源电压不变，根据串联电路电压的规律可知，电压表V2示数变大，B不合题意；C、电压表V1和电压表V2示数之和为电源电压，保持不变，C不合题意；D、由P=UI可知，此时电路消耗的总功率变小，D不合题意 .故答案为：A．【分析】A、首先分析电路图弄清电路的连接方式，根据欧姆定律确定将滑动变阻器的滑片向右端移动的过程中，电路中电流的变化情况；根据欧姆定律的变形公式U=IR，确定电压表示数的变化情况；B、根据公式P=I2R判断小灯泡的实际功率变化情况；根据串联电路电压的规律分析判断电压表示数的变化情况；C、根据串联电路电压的特点进行分析；D、根据公式P=UI分析电路消耗的总功率的变化 .2．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.3．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A. 长度较长的导体，其横截面积一定小B. 长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）4．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。

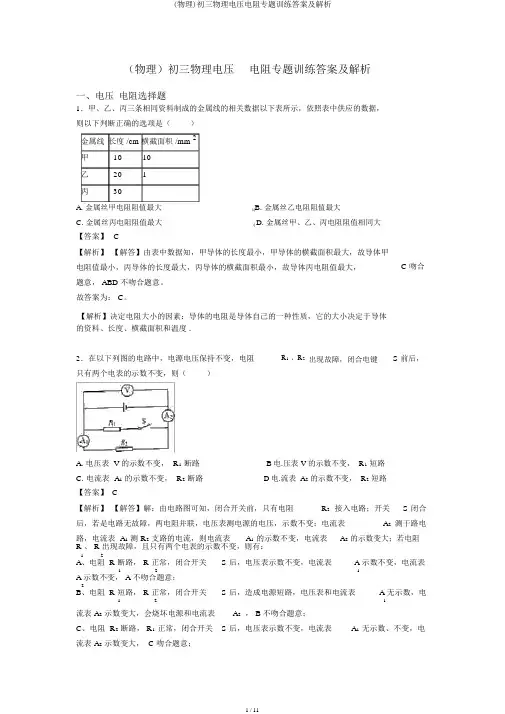

（物理）初三物理电压电阻专题训练答案及解析一、电压电阻选择题1．甲、乙、丙三条相同资料制成的金属线的相关数据以下表所示，依照表中供应的数据，则以下判断正确的选项是（）金属线长度 /cm 横截面积 /mm 2甲1010乙201丙30A. 金属丝甲电阻阻值最大B. 金属丝乙电阻阻值最大C. 金属丝丙电阻阻值最大D. 金属丝甲、乙、丙电阻阻值相同大【答案】C【解析】【解答】由表中数据知，甲导体的长度最小，甲导体的横截面积最大，故导体甲C 吻合电阻值最小，丙导体的长度最大，丙导体的横截面积最小，故导体丙电阻值最大，题意， ABD 不吻合题意。

故答案为： C。

【解析】决定电阻大小的因素：导体的电阻是导体自己的一种性质，它的大小决定于导体的资料、长度、横截面积和温度 .2．在以下列图的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S 前后，只有两个电表的示数不变，则（）A. 电压表 V 的示数不变， R1断路B电.压表 V 的示数不变， R1短路C. 电流表 A1的示数不变， R2断路D电.流表 A2的示数不变， R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S 闭合后，若是电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表 A1测 R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R 、 R 出现故障，且只有两个电表的示数不变，则有：12A、电阻 R 断路， R 正常，闭合开关S 后，电压表示数不变，电流表 A 示数不变，电流表121A 示数不变， A 不吻合题意；2B、电阻 R 短路， R 正常，闭合开关S 后，造成电源短路，电压表和电流表 A 无示数，电121流表 A2示数变大，会烧坏电源和电流表A2， B 不吻合题意；C、电阻 R2断路， R1正常，闭合开关S 后，电压表示数不变，电流表A1无示数、不变，电流表 A2示数变大， C 吻合题意；D、电阻R2短路，R1正常，闭合开关S 后，电源短路，三个电表都无示数， D 不吻合题意．故答案为： C．【解析】依照电路的并联解析，电压表示数不变，再依照两个电流表会有一个变化，解析电路的故障的地址 .3．在以下列图的电路中，电压表测量的是（）A. 灯L1两端的电压B.灯L2两端的电压C.电源两端的电压D.开关S 两端的电压【答案】 B【解析】【解答】解：此题中电压表画在左上角，好象是在电池的两端，离 L2很远，其实电压表是并联在 L2的两端的，测的是 L2的电压．应选 B．【解析】电压表的使用规则要求，电压表要与被测电路并联．4．由欧姆定律公式I=变形得R=，结合所学电学知识，判断以下说法正确的选项是（）A.导体的电阻跟经过导体的电流成反比B.若是导体被拉长，则其电阻将变小C.若是经过导体的电流变小，导体的电阻将变大D.导体两端电压增大时，电流也增大，但其比值不变【答案】 D【解析】【解答】解：AC、电阻是导体自己的一种性质，与经过导体的电流没相关系，故AC 错误； B 、导体电阻的影响因素：导体的长度、横截面积、资料．若是导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故 B 错误；D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压没关．当导体两端电压增大时，电流也增大，但其比值不变，故D 正确．应选 D．【解析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体自己的一种性质，与流过的电流和两端的电压没关．导体的电阻与导体的资料、长度、横截面积等相关．5．以下列图，开关S 闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC， U AB=0V， U BC．则电路故障可能是（）A. 灯 L 断路B. 开关 S 断路C. 滑动变阻器R 短路D. 灯 L 短路或滑动变阻器R断路【答案】 D【解析】【解答】解：串通电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路地址为电源电压，电路圆满的示数为零；由题意可知， U AC，故 A 点与电源正极相连、 C 点与电源负极相连；U AB=0V，若是灯泡短路，则 AB 两点间电压为零；U BC，说明 c 点与电源负极相连， B 点经过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R 断路；故电路故障为灯 L 短路或滑动变阻器R 断路．应选 D．【解析】在判断故障时，电压表的示数的变化很重点，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能够相通．6．在以下列图的电路中，当开关闭合后，滑动变阻器滑片化，解析正确的选项是（）P 向右搬动时，对电表读数的变A. 电流表 A、电压表V1示数都减小，电压表B. 电流表 A、电压表V1示数都变大，电压表C. 电流表 A 的示数减小，两电压表示数不变D. 三个电表的示数都不变V2示数增大V2示数变小【答案】A【解析】【解答】解：∵滑动变阻器与灯泡串通，电流表测得的是电路中的电流，电压表V1测得的是灯泡两端的电压．电压表V2测得的是滑动变阻器两端的电压；∴当滑动变阻器的滑片向右搬动时，连入电路中的电阻变大，则电路中的电流变小；即电流表的示数变小；由欧姆定律可知：U1=IR1，灯泡的电阻不变，电流变小；故 U1变小，即电压表V1的示数变小；又∵ 总电压不变，∴U2变大，即电压表V2的示数变大；应选 A．【解析】由图可知滑动变阻器与灯泡串通，当滑动变阻器的滑片向右搬动时，即可判断连入电路中的电阻变化情况；依照电阻的变化即可判断电路中的电流的变化，即电流表的示数变化；再依照欧姆定律即可判断灯泡两端的电压U1的变化情况；最后依照串通电路电压的特点即可判断U2的示数变化情况．7．如图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变．当在入“6V 6W”的灯泡时，闭合开关，灯L 恰能正常发光；断开开关，在abab 间接间换接入一个“6V4W”的灯泡后，再闭合开关，以下说法错误的选项是（A. 灯 L 将变亮B.灯 L 将变暗）C.换接的灯可能烧坏D.电路总功率要变小【答案】A【解析】【解答】解：由R=知：“6V 6W”的灯泡电阻为：6Ω，“6V 4W”的灯泡电阻为：9Ω．当在 ab 间接入“ 6V 6W的”灯泡时，闭合开关，灯L 恰能正常发光；若在 ab 间换接入一个“6V 4W”的灯泡后，电路的总电阻变大，电流变小，因此灯L 不能够正常发光；电流变小时，由 U=IR 知：灯 L 两端的电压变小，因此接入的灯泡分得的电压变大（电源电压不变），因此换接的灯泡可能被烧毁；由 P=I2 R知，在灯 L 的电阻不变时，电流变小，则灯L 的实质功率变小，即灯L 变暗；由P= 知，电源电压不变，总阻值变大，则电路耗资的总功率变小；综上解析可知：选项 A 必然有误，应选 A．【解析】判断出换接“6V 4W”的灯泡后，电路中总电阻的阻值变化，进而判断出电流的变化情况；尔后结合计算电功率的公式：P=I2R、 P=判断灯 L 的实质功率以及电路耗资的总功率的变化情况．8．在国际单位制中，电阻的单位是（）A. 安培B伏.特C焦.耳D欧.姆【答案】D【解析】【解答】解：A．安培是电流的单位，不吻合题意；B．伏特是电压的单位，不吻合题意；C．焦耳是功和能的单位，不吻合题意；D．欧姆是电阻的单位，吻合题意．应选 D．【解析】分别明确每个选项中的单位所对应的物理量，就能确定吻合题意的选项．9．以下列图各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A. B.C. D.【答案】A【解析】【解答】 A.电压表和灯泡L1并联，测量L1的电压， A 吻合题意；B.电压表和电源并联，测量电源电压， B 不吻合题意；C.当开关断开时，电压表串通，能测量电源电压，开关闭合测量开关处的电压， C 不吻合题意；D.电压表和灯泡L2并联，测量L2的电压， D 不吻合题意。

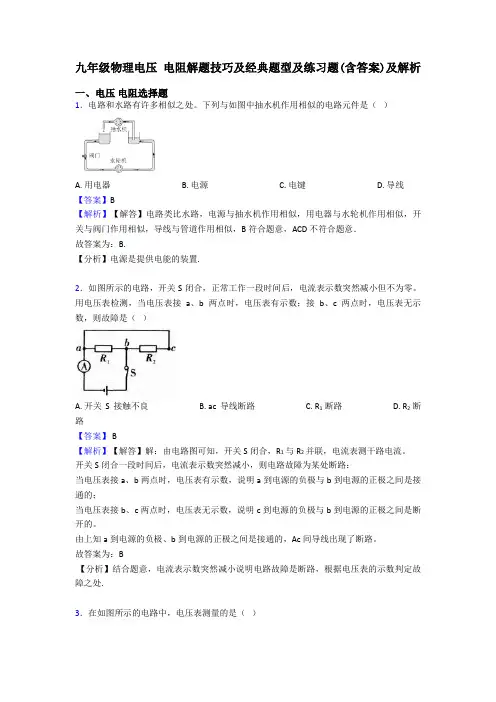

九年级物理电压电阻解题技巧及经典题型及练习题(含答案)及解析一、电压电阻选择题1．电路和水路有许多相似之处。

下列与如图中抽水机作用相似的电路元件是（）A. 用电器B. 电源C. 电键D. 导线【答案】B【解析】【解答】电路类比水路，电源与抽水机作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似，B符合题意，ACD不符合题意．故答案为：B.【分析】电源是提供电能的装置.2．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。

用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A. 开关S接触不良B. ac导线断路C. R1断路D. R2断路【答案】 B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。

开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的。

由上知a到电源的负极、b到电源的正极之间是接通的，Ac间导线出现了断路。

故答案为：B【分析】结合题意，电流表示数突然减小说明电路故障是断路，根据电压表的示数判定故障之处.3．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．4．我们做电学实验时应学会检查和排除电路故障。

如下图是一位同学研究串联电路电流、电压特点的电路图。

当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是（）A. L1短路B. L2短路C. L1断路D. L2断路【答案】 B【解析】【解析】由图可知两个电灯串联，灯L1亮，而L2不亮，说明已有电流通过，只能是L2发生短路而不亮。

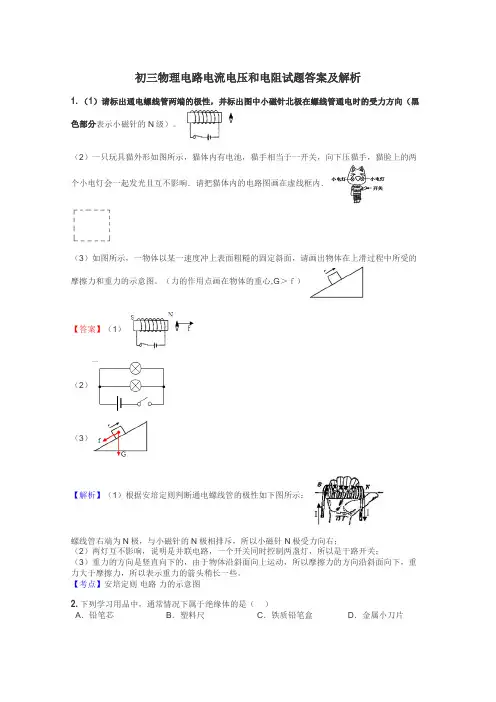

初三物理电路电流电压和电阻试题答案及解析1.（1）请标出通电螺线管两端的极性，并标出图中小磁针北极在螺线管通电时的受力方向（黑色部分表示小磁针的N级）。

（2）一只玩具猫外形如图所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一起发光且互不影响．请把猫体内的电路图画在虚线框内．（3）如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力和重力的示意图。

（力的作用点画在物体的重心,G＞ｆ）【答案】（1）（2）（3）【解析】（1）根据安培定则判断通电螺线管的极性如下图所示：螺线管右端为N极，与小磁针的N极相排斥，所以小磁针N极受力向右；（2）两灯互不影响，说明是并联电路，一个开关同时控制两盏灯，所以是干路开关；（3）重力的方向是竖直向下的，由于物体沿斜面向上运动，所以摩擦力的方向沿斜面向下，重力大于摩擦力，所以表示重力的箭头稍长一些。

【考点】安培定则电路力的示意图2.下列学习用品中，通常情况下属于绝缘体的是（）A．铅笔芯B．塑料尺C．铁质铅笔盒D．金属小刀片【答案】B【解析】铅笔芯的主要成分是石墨，属于导体，A不符合题意；塑料尺的材料塑料通常是绝缘体，符合题意，选填B；铁是金属，属于导体，C不符合题意；金属是导体，D不符合题意。

【考点】通常情况下导体与绝缘体辨别3.（8）分）如图所示，是某种电热饮水机的简化电路示意图。

它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该饮水机说明书可知：热水箱容积2L，额定电压220V，加热时的功率400W，保温时的功率40W。

求：试问：⑴饮水机处于保温状态时温控开关S0应处于______状态(选填“闭合”或“断开”)．⑵R1和R2的电阻值各是多大？⑶在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时间？（C水=4.2×103J/（kg·m3），ρ水＝1.0×103kg/m3，忽略温度对电阻的影响）【答案】(1)(1分)断开 (2)(4分)R1=121Ω R2=1089Ω (3)(3分)2541s【解析】分析电路结构，根据电路结构及电功率公式分析答题．由电功率公式的变形公式求出电阻阻值．由电功率公式求出热水器的实际功率，由热量公式求出水所吸收的热量，最后由功率公式的变形公式求出加热时间．（1）由电路图可知，开关S0断开时两电阻串联，电路电阻较大，开关S闭合时，只有电阻R1接入电路，电阻R2被短路，此时电路电阻较小，电源电压U一定，由P=可知，电阻越大，电路功率越小，电阻越大，饮水机功率越大，因此当开关S断开时，电路定值较大，电功率较小，饮水机处于保温状态．（2）∵P加＝，∴电阻R1=∵P保=，∴电阻R总==1210Ω，保护电阻R2=R总-R1=1210Ω-121Ω=1089Ω；（3）设加热时间为t，有P峰t80%=Q吸，即t80%＝c水m水△t水，t80%＝c水ρ水V水△t水，t==2541s；【考点】电热的计算4.如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮，调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。

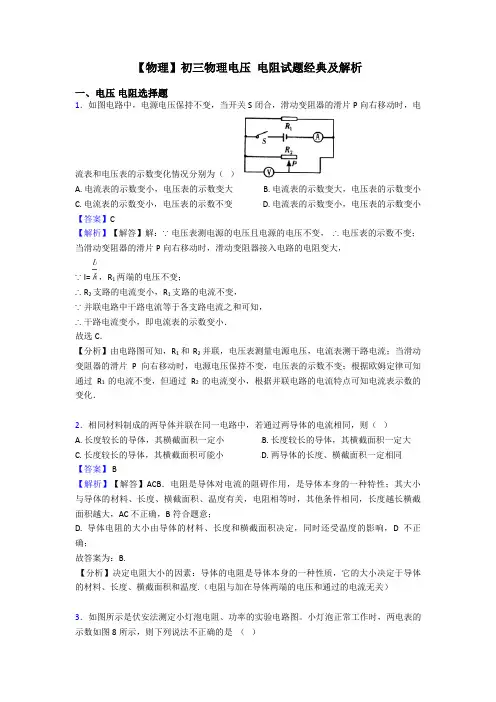

【物理】初三物理电压电阻试题经典及解析一、电压电阻选择题1．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】C【解析】【解答】解：∵电压表测电源的电压且电源的电压不变，∴电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，∵I= ，R1两端的电压不变；∴R2支路的电流变小，R1支路的电流不变，∵并联电路中干路电流等于各支路电流之和可知，∴干路电流变小，即电流表的示数变小．故选C．【分析】由电路图可知，R1和R2并联，电压表测量电源电压，电流表测干路电流；当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过R1的电流不变，但通过R2的电流变小，根据并联电路的电流特点可知电流表示数的变化．2．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A. 长度较长的导体，其横截面积一定小B. 长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）3．如图所示是伏安法测定小灯泡电阻、功率的实验电路图。

小灯泡正常工作时，两电表的示数如图8所示，则下列说法不正确的是（）A. 在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B. 小灯泡的额定功率为0.72W，此时的电阻为8ΩC. 如果将滑片P向a端滑动，则电压表的示数将变大D. 如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率【答案】D【解析】【解答】A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R 可知，P将减小，D错误，D符合题意．故选D．【分析】根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．4．能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法正确的是（）A. 太阳能、风能、天然气是可再生能源B. 光纤通讯主要利用电信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核裂变释放的能量来发电【答案】 D【解析】【解答】A、太阳能、风能是可再生能源，天然气是不可再生能源，A不符合题意；B、光纤通讯主要利用激光信号传递信息，B不符合题意；C、“超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等，C不符合题意；D、由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的，D符合题意。

（物理）初三物理电压电阻试题经典及解析一、电压电阻选择题1．下列说法中正确的是（）A. 导体的电阻与其两端的电压有关B. 电功率大的用电器产生的热量多C. 电灯正常发光时，额定功率小的可能更亮D. 电流做功越快的用电器，其电功率一定越大【答案】 D【解析】【解答】解：A、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关，故A错；B、电功率大的用电器做的功不一定多，并且消耗电能不一定全转化为内能，所以电功率大的用电器产生的热量不一定多，故B错；C、灯正常发光时，灯的实际功率等于额定功率，额定功率小的实际功率小，发光暗，故C 错；D、电功率是表示电流做功快慢的物理量，电流做功越快的用电器，其电功率一定越大，故D正确．故选D．【分析】利用下列知识分析判断：（1）导体的电阻是导体阻碍电流的性质，其大小与导体的长度、横截面积、材料有关，而与导体两端的电压和通过的电流无关（2）电功率大的用电器做的功不一定多，消耗电能不一定全转化为内能；（3）灯正常发光时，灯的实际功率等于额定功率，灯的亮度取决于灯的实际功率；（4）电功率是表示电流做功快慢的物理量．2．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。

A不符合题意。

B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。

B不符合题意。

C. R0和R在电路中是串联的。

C不符合题意。

D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。

所以电路中的电流越小，油量表指示油面的高度值越大。

（物理）初三物理电压电阻试题经典及解析一、电压电阻选择题1．关于能源、信息和材料，下列说法正确的是（）A. 太阳能、风能、核能都是可再生资源B. 光纤通信都是依靠超声波来传递信息的C. 医院利用紫外线消毒是利用了无线电波D. 超导材料用于输电可以降低电能损耗【答案】D【解析】【解答】解：A、太阳能、风能可以长期提供或再生，属于可再生能源；核能需要用到铀，像铀矿这类矿物能源，一旦消耗就很难再生，是不可再生能源．故A错误；B、光纤通信是现代通信的主要传输工具，用来传输信息的工具是激光．故B错误；C、紫外线是不可见光，是一种电磁波．故C错误；D、超导材料的主要性能是电阻为零，如果用超导材料制成输电线，就可以大大降低输电过程中的电能损耗，故D正确．故选D．【分析】（1）在自然界中，有一些能源能够循环再生的，称之为可再生能源．有些能源不能够循环再生的能源称之为不可再生能源；（2）光纤已经成为现代通信的主要传输工具，它具有容量大、不受外界磁场的干扰、不怕腐蚀、不怕潮、能量损耗少等优点，激光经多次反射能从光纤的一端传播到另一端；（3）紫外线是不可见光，是一种电磁波；（4）超导材料是一种电阻为零的材料．人们可以利用超导体的零电阻特性实现远距离大功率输电．2．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．3．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑动a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（）A. 电源电压为14VB. 图乙中dc是表示电压表的示数随电流表示数变化的图线C. 滑片从b点滑动a点的过程中，电路消耗的总功率最大值为D. 滑片在a点时，内电阻R消耗的电能为【答案】 C【解析】【解答】A、滑动变器的滑片P在b点时，电路中的电流最小，此时两个电压表的示数分别为12 V、2 V，则两个电压表的示数之和为；由于电路中滑动变阻器R1、电阻R、R2是串联，此时电源电压一定大于两个电压表的示数之和14 V，A不符合题意；B、滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R2两端的电压变大；所以图乙中dc是表示电压表V1的示数随电流表示数变化的图线，ec是表示电压表V2的示数随电流表示数变化的图线，B不符合题意；C、从“U-I”关系图象可以看出，滑片P在b点时电流I b=1 A，U1=12 V、U2=2 V；滑片P在a 点时电流I a=3 A，U1′=6 V、U2′=6 V；根据欧姆定律和串联电路的电压特点可得电源电压：即：，解得：R=1 Ω，则；所以电路消粍的总功率最大值，C符合题意.D、滑片在a点时，10 s内电阻R消耗的电能：，D不符合题意.故答案为：C.【分析】根据电路的连接和滑片移动情况，判断电表的变化，利用电压、电流图像中的数据计算电阻和电功率.4．如图所示，电源电压不变，在a，b间接一个“3V1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）A. 向M移动B. 向N移动C. 保持不动D. 无法实现【答案】A【解析】【解答】解：由P= 可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小，∵I= ，∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大，∵串联电路中总电压等于各分电压之和，∴此时灯泡分得的电压小于3V，使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动．故选A．【分析】根据P= 比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压．5．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有一个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路【答案】 C【解析】【解答】A.闭合开关后，若L1断路，则V1、V2测量电源电压，都有示数，A不符合题意；B.若L1短路，则电流表A有示数，V2有示数，B不符合题意；C.若L2断路，则灯泡上没有电流，只有V2有示数，C符合题意；D.若L2短路，则三电表都有示数，D不符合题意。

初三物理电压和电阻专项测试题（含答案）一、选择题1．如图所示的电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P 由a端滑到b端，电压表示数的变化是（）A. 0～6VB. 0～5VC. 0～1VD. 1～5V【答案】 B【解析】【解答】当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U ab=0.1A×50Ω=5V．电压表示数的变化范围是0～5V．故选B．【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片P由a端滑到b端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析判断．2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．5．如图甲是某生产流水线上的产品输送及计数装置示意图。

（物理）初三物理电压电阻解题技巧(超强)及练习题(含答案)及解析一、电压电阻选择题1．如所示，闭合开关S，两灯均不亮，电流表和电压表都没有示数，则故障是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知，灯L1、L2串联，闭合开关S，两灯均不亮，电流表和电压表都没有示数，说明电路存在断路，电压表无示数则灯L1断路，电压表有示数且较大，则灯L2断路 . A符合题意，选项B、C、D不符合题意 .故答案为：A .【分析】只有断路时，串联的灯泡才都不发光，两电表都无示数；如果灯L2断路，则电压表被串联到电路中，示数接近电源电压，电流表无示数 .2．下列关于导体的各选项中，跟导体电阻大小无关的是（）A. 长度B. 材料C. 电流D. 横截面积【答案】 C【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，C符合题意。

故答案为：C。

【分析】结合导体电阻大小的影响因素分析解答.3．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．4．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.5．如图所示的电路，闭合开关S，两灯L1、L2均发光，两电表均有示数。

（物理）初三物理电压和电阻测试题（解析版）一、选择题1．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（）A. a为电流表，b为电压表，c为电流表B. a为电压表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表【答案】B【解析】【解答】解： L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．由上述可知选项A、C、D都不正确．故选B．【分析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响．2．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．3．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。

故答案为：B.【分析】由于滑动变阻器上连接电压表，移动滑片不影响电路，但改变电压表测量的范围，电压表示数改变。

4．在图所示的电路中，电源电压保持不变，当开关S-1、S2都闭合时，电压表V-1、V2的示数之比为5：3；当开关S1闭合、S2断开时，电压表V-1、V2的示数之比为3：2。

初三物理电压电阻解题技巧(超强)及练习题(含答案)及解析一、电压电阻选择题1．关于能源、信息和材料，下列说法正确的是（）A. 太阳能、风能、核能都是可再生资源B. 光纤通信都是依靠超声波来传递信息的C. 医院利用紫外线消毒是利用了无线电波D. 超导材料用于输电可以降低电能损耗【答案】D【解析】【解答】解：A、太阳能、风能可以长期提供或再生，属于可再生能源；核能需要用到铀，像铀矿这类矿物能源，一旦消耗就很难再生，是不可再生能源．故A错误；B、光纤通信是现代通信的主要传输工具，用来传输信息的工具是激光．故B错误；C、紫外线是不可见光，是一种电磁波．故C错误；D、超导材料的主要性能是电阻为零，如果用超导材料制成输电线，就可以大大降低输电过程中的电能损耗，故D正确．故选D．【分析】（1）在自然界中，有一些能源能够循环再生的，称之为可再生能源．有些能源不能够循环再生的能源称之为不可再生能源；（2）光纤已经成为现代通信的主要传输工具，它具有容量大、不受外界磁场的干扰、不怕腐蚀、不怕潮、能量损耗少等优点，激光经多次反射能从光纤的一端传播到另一端；（3）紫外线是不可见光，是一种电磁波；（4）超导材料是一种电阻为零的材料．人们可以利用超导体的零电阻特性实现远距离大功率输电．2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A. 电流表、电压表示数都减小B. 电流表、电压表示数都增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大．故选C．【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化．4．能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法正确的是（）A. 太阳能、风能、天然气是可再生能源B. 光纤通讯主要利用电信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核裂变释放的能量来发电【答案】 D【解析】【解答】A、太阳能、风能是可再生能源，天然气是不可再生能源，A不符合题意；B、光纤通讯主要利用激光信号传递信息，B不符合题意；C、“超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等，C不符合题意；D、由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的，D符合题意。

九年级物理电压电阻真题汇编(含答案)含解析一、电压电阻选择题1．关于能源、信息和材料的说法正确的是（）A. 太阳能、风能、天然气是可再生能源B. 光纤通讯是利用光信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核聚变释放的能量来发电【答案】B【解析】【解答】解：A、太阳能、风能是可再生能源，天然气是不可再生能源，故A错误；B、光纤通讯主要利用激光信号传递信息，故B正确；C、“超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等，故C错误；D、由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的，故D错误．故选B．【分析】（1）像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源；（2）光纤通讯主要利用激光信号传递信息；（3）超导体是零电阻，所有利用电流热效应工作的电器设备都不能用超导材料制作；（4）核裂变和核聚变都能释放能量，但是又有区别，对于核裂变是可控的．2．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。

A不符合题意。

B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。

B不符合题意。

C. R0和R在电路中是串联的。

C不符合题意。

D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。

所以电路中的电流越小，油量表指示油面的高度值越大。

D符合题意。

（物理）初三物理电压电阻解题技巧及经典题型及练习题(含答案)及解析一、电压电阻选择题1．如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为 2.8V，如果把电压表改接在电源两端，示数也为 2.8V，则该电路的故障是（）A. L1断路B. L2断路C. L1短路D. L2短路【答案】A【解析】【解答】解：A、如果L1断路，L1和L2都不发光，图中电压表并联在L2两端，则电压表与电源的两端不相连，电压表无示数；将电压表并联在L1两端时，电压表示数为2.8V，则电压表串联在电路中测电源电压；如果把电压表改接在电源两端，示数也为2.8V，进一步说明了电压表并联在L1两端时电压表测电源电压，故A符合题意；B、如果L2断路，L1和L2都不发光，电压表并联在L2两端，则电压表与电源的两端相连，电压表有示数，故B不符合题意；CD、如果L1短路或L2短路，其中一个灯泡会发光，故CD不符合题意．故选A．【分析】两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，具体原因根据电压表有无示数判断．2．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．3．如图所示，是标有“6V 3.6W”字样的小灯泡，通过的电流随两端电压变化的关系图线．现将两只此规格的灯泡串联到6V电源的两端，则有关说法正确的是（）A. 每只灯泡的实际电功率为0.9WB. 每只灯泡的实际电阻值为10ΩC. 串联电路的实际电阻值为16ΩD. 串联电路的实际电功率是3W【答案】D【解析】【解答】把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡分得的电压都为3V，由图象可知，此时电路电流为0.5A，每只灯泡的实际功率：P=U L I=3V×0.5A=1.5W，A不符合题意；串联电路的实际电功率：P总=U总I=6V×0.5A=3W，D符合题意；由I= 可得，每只灯泡的实际电阻值：R L= = =6Ω，B不符合题意；串联电路的实际电阻值：R总= = =12Ω，C不符合题意.故答案为：D．【分析】串联电路中电压的特点：总电压等于各分电压之和，根据坐标图利用欧姆定律和电功率计算公式求电阻和电功率.4．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．5．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（）A. U1=U2=U3B. I1=I2+I3C. U1+U2=U3D. 以上都不正确【答案】C【解析】【解答】解：分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3．故选C．【分析】因为电流表的电阻很小，相当于一导线；电压表的电阻很大，相当于开路；分析电路图，电阻R1、R2串联，根据串联电路的电流、电压特点判断．6．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。
