玻璃幕墙施工工艺流程图

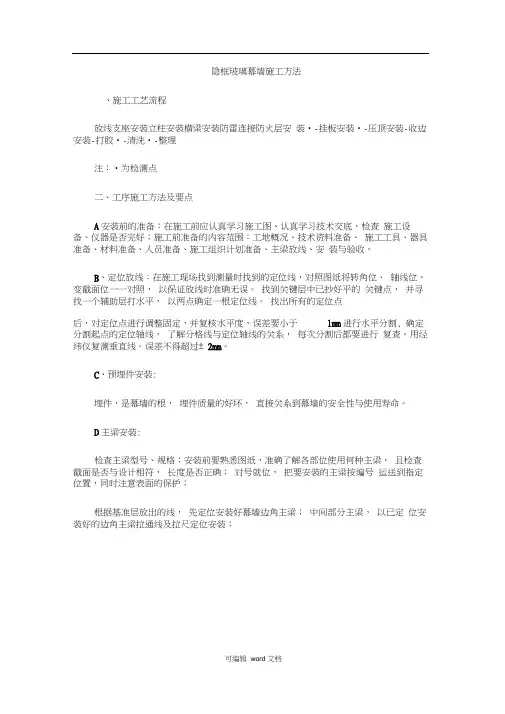

隐框玻璃幕墙施工方法、施工工艺流程放线支座安装立柱安装横梁安装防雷连接防火层安装•-挂板安装•-压顶安装-收边安装-打胶•-清洗•-整理注：•为检测点二、工序施工方法及要点A安装前的准备：在施工前应认真学习施工图、认真学习技术交底，检查施工设备、仪器是否完好；施工前准备的内容范围：工地概况、技术资料准备、施工工具、器具准备、材料准备、人员准备、施工组织计划准备、主梁放线、安装与验收。

B、定位放线：在施工现场找到测量时找到的定位线，对照图纸将转角位、轴线位、变截面位一一对照，以保证放线时准确无误。

找到关键层中已抄好平的关键点，并寻找一个辅助层打水平，以两点确定一根定位线。

找出所有的定位点后，对定位点进行调整固定，并复核水平度，误差要小于1mm进行水平分割, 确定分割起点的定位轴线，了解分格线与定位轴线的关系，每次分割后都要进行复查。

用经纬仪复测垂直线。

误差不得超过± 2mm。

C、预埋件安装:埋件，是幕墙的根，埋件质量的好坏，直接关系到幕墙的安全性与使用寿命。

D主梁安装:检查主梁型号、规格：安装前要熟悉图纸，准确了解各部位使用何种主梁，且检查截面是否与设计相符，长度是否正确；对号就位，把要安装的主梁按编号运送到指定位置，同时注意表面的保护；根据基准层放出的线，先定位安装好幕墙边角主梁；中间部分主梁，以已定位安装好的边角主梁拉通线及拉尺定位安装；主梁安装完基层后，由下到上逐层安装，上下两根主梁间保留20mm 申缩缝, 吊线对位安装梁上端，保持垂直度，依次往上安装；每层主梁定位安装好， 经验收合格后， 须立即点焊， 下走位。

所有主梁的三维误差都控制在± 2mm 以内, 在3mm同层最大标高误差控制在 3mm 相临主梁距离偏差控制在 1mm 可进行 满焊,注意焊接质量,并在焊接后刷两道防锈漆。

E 横梁安装：横梁安装相对主梁安装主要突出横向的水平，横梁孔位已在 工厂加工完毕。

认清图纸,注意开启扇位置,不能将横梁装错；横梁安装时先将 两端的角码与弹性橡胶垫放在已打好孔的位置， 用不锈钢螺丝把角码固定在主梁 上，在用不锈钢螺栓穿过角码与横梁， 收紧不锈钢螺栓， 要安装牢固， 接缝严密， 首先安装好的一层横梁， 用水准仪打水平定好仍作基准层， 其它各层以此作为基 准拉尺定位安装； 同一层的横梁安装由下向上进行， 当安装完一层高度时， 应进 行检查、 调整、 校正， 使其在水平仪的测量下相邻两根横梁水平标高偏差不大于 1mm 同层标高偏差小于3mm 检查横梁就位是否有错，横梁与主梁接口位是否 吻合横梁外侧面是否与主梁外侧面平。

玻璃幕墙工程施工工艺及流程第一节编制依据1、JGJ102-96玻璃幕墙工程技术规范。

2、JG3035-1996建筑幕墙行业标准。

3、GBJ205-83钢结构工程施工及验收规范。

4、JGJ80-91建筑施工高处作业安全技术规范。

5、JGJ73-91建筑装饰工程施工及验收规范。

第二节施工准备本工程外墙装饰为玻璃幕墙，因玻璃幕墙由业主确定专业厂家，并由专业厂家提供图纸，我司根据以往施工经验暂按点式玻璃幕墙编制施工方案。

1、设计图纸的准备根据本工程业主对玻璃幕墙的基本要求，以及设计单位提供的建筑图和幕墙基础设计方案，组织本公司技术部设计人员对本工程的幕墙基础设计进行深化完善设计。

幕墙施工图深化设计完成后，及时把图纸送交业主、设计单位和工程监理方，组织进行幕墙施工图的会审，施工图经过会审确认后，展开工程的施工工作。

2、施工准备1）、技术的准备a、设计人员向参与该工程施工的项目技术人员，施工长和质检员进行全面的技术交底，说明图纸的设计意图，工程结构特点和质量目标。

b、项目技术人员和施工长、质检员、向参与该工程施工的施工队长和施工员、安全员进行具体的工程技术、质量、安全以及工期的控制要求交底，说明工程的技术难点，质量和安全目标，以及工期的期限要求。

c、施工队长和施工员、安全员向参与该工程施工的人员进行工程技术、质量、安全的控制要求交底，召集所有参与该工程施工的人员对该工程施工图进行深入细致的学习，并组织有针对性的技术培训和安全培训。

施工前认真做好“工程的三级交底”工作。

使全体施工人员充分熟悉幕墙工程的结构形式，技术特点，质量和安全目标，以及工期期限，是为优质高效按期完成本工程施工任务打下坚实的基础。

2）、材料的准备依据工程合同的材料要求和施工图所设计的材料型号、名称和数量进行本工程各种材料用量的统计。

然后，把幕墙项目所主要使用的材料样品和材料的有关资料，送监理和业主审批确认。

如玻璃铝型材、钢材、玻璃胶等材料经业主，监理审批确认后，马上着手落实采购材料货物。

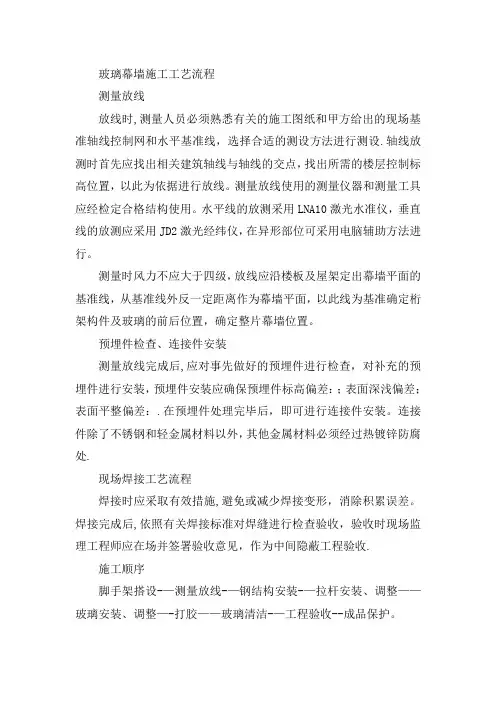

玻璃幕墙施工工艺流程测量放线放线时,测量人员必须熟悉有关的施工图纸和甲方给出的现场基准轴线控制网和水平基准线，选择合适的测设方法进行测设.轴线放测时首先应找出相关建筑轴线与轴线的交点，找出所需的楼层控制标高位置，以此为依据进行放线。

测量放线使用的测量仪器和测量工具应经检定合格结构使用。

水平线的放测采用LNA10激光水准仪，垂直线的放测应采用JD2激光经纬仪，在异形部位可采用电脑辅助方法进行。

测量时风力不应大于四级，放线应沿楼板及屋架定出幕墙平面的基准线，从基准线外反一定距离作为幕墙平面，以此线为基准确定桁架构件及玻璃的前后位置，确定整片幕墙位置。

预埋件检查、连接件安装测量放线完成后,应对事先做好的预埋件进行检查，对补充的预埋件进行安装，预埋件安装应确保预埋件标高偏差：；表面深浅偏差；表面平整偏差：.在预埋件处理完毕后，即可进行连接件安装。

连接件除了不锈钢和轻金属材料以外，其他金属材料必须经过热镀锌防腐处.现场焊接工艺流程焊接时应采取有效措施,避免或减少焊接变形，消除积累误差。

焊接完成后,依照有关焊接标准对焊缝进行检查验收，验收时现场监理工程师应在场并签署验收意见，作为中间隐蔽工程验收.施工顺序脚手架搭设-—测量放线-—钢结构安装-—拉杆安装、调整——玻璃安装、调整—-打胶——玻璃清洁-—工程验收--成品保护。

施工方法脚手架搭设在玻璃内、外面各搭设双排钢管脚手架。

外架距离玻璃面450mm；内架距离玻璃面650mm。

等玻璃清洁完并经过验收后，脚手架才可以拆除。

拆除脚手架时要注意成品的保护。

测量放线测量放线前要求甲方提供有关的轴位线、水平标高等基准线。

根据图纸提供的尺寸，放出玻璃的进出控制线及标高线；再根据各钢立柱的轴线放出玻璃分格线及各钢板铰接座的控制线，同时测量各立柱的垂直度,以便铰接座加工时可以预留调整量。

预埋件安装质量支承结构屋面（楼板)梁（悬梁)上的预埋件应重点检测预埋标高。

地锚预埋件，应重点检测标高以保证地锚底板面上的地坪装饰层厚牢的要求，并作必要的拉拨试验。

玻璃幕墙施工工艺及流程1.工艺流程测量放线→钢结构定位安装→连接耳板的固定安装→前后受力索的安装调整→索内力检测调整定位→承重索安装调整→水平索的安装调整→抓点系统安装→玻璃安装→玻璃调整→装饰条安装→清理打胶→交验。

2.钢结构的制作和安装经过现场测量后,根据现场实际情况调整尺寸,报设计院同意。

结合结构形式,构件安装采综合安装的的方法施工。

钢结构桁架尽可能在工厂完成合理的划分拼接运输。

本工程钢管采用五维自动切割机下料,根据设计方提供的三维计算机图,由自动切割机按照相贯节点的几何信息自动切割成与相连主管完全吻合的空间曲线。

放样检验合格后,按工艺要求制作焊接坡口和胎架样板。

桁架安装前,先是桁架铰支座的定位安装,按所放的分格线点焊上铰支座,复核、调整后进行满焊,待上下铰支座做好后进行桁架安装。

桁架安装的流程：桁架的制作→拼装→焊接→涂装→吊装。

吊装前要校核实际位置、尺寸与制作件之间的偏差,项目部研究好解决的办法,并采取临时性固定措施,才可以起吊。

3.拉索及悬空杆的定位安装与检测本工程拉索作为幕墙的水平桁架<如下图>,其安装是非常关键。

安装之精度要求高之又高。

在安装好耳板后,就开始拉索与悬空杆的配合安装。

悬空杆的安装定位准确度直接影响到玻璃能否按设计图进行安装。

影响到玻璃幕墙在安装后的平面度、胶缝宽度以及玻璃幕墙的稳定性。

所以对悬空杆的安装顺序,调整精确度,预应力值必须按严格的规定才能有效的控制玻璃幕墙的安装质量。

①安装顺序根据本工程横向为受力索,竖向承重索特点,拉索和悬空杆的安装施工顺序,安装严格按"先上后下,先横后竖"的原则进行安装。

②横向拉索的安装根据图纸给定的拉索长度尺寸加长1mm-3mm。

从桁架夹具系统中穿过去。

在每15或10米跨单元。

让拉索呈自由状态。

待该幕墙横向拉索安装结束开启进行调整。

调整顺序先上后下,按尺寸控制单元逐层将悬空杆调整到位。

③竖向拉索的安装本工程竖向拉索是承重索。

玻璃幕墙工程施工工艺1、主体结构的施工误差为±25mm 。

预埋件的左右位置偏差控制为±20mm ，预埋件的高低位置偏差控制为±10mm 。

2、施工工艺：图1幕墙施工工艺流程图（1）施工准备：施工人员熟悉图纸，熟悉该部位幕墙的施工工艺，对施工班组进行技术交底和操作培训。

（2）埋件处理：复核埋件的位置，对埋件进行清理，使埋件露出金属面，对不符合设计要求的埋件应及时与有关人员进行协调，确定后补埋件的施工方案，确认后，对埋件进行后补。

（3）测量放线：复核土建结构标高线的正确性，以土建给定的正负零标高及轴线为基准，利用水平仪、经纬仪、50米长卷尺及适当重量的铅锤，复核土建标高的正确性，同时校检基准轴线的正确性，如发现土建标高不准确，应另作标记，并应有“幕墙专用”的标识，并将复核情况上报总包单位及监理。

复核基准层土建基准点、线的闭合情况，用经纬仪、50米长卷尺复核土建基准点、线的角度、距离，如发现偏差应进行均差处理，测量时应注意考虑温度、拉尺力量对测量结果的影响，应进行适当的修正，当发现测量结果有较大偏差时，应及时上报总包及监理公司，进行联合测量、纠偏，最终依据正确的控制线及主体结构图进行结构边缘尺寸的复核，如发现超差现象及时上报总包进行剔凿，以免影响板块的安装进度。

（4）竖向龙骨定位放线1）在正式施工前，要进行施工准备，准备的内容有：人员准备，人员准确包括：人员结构、技术水平、新旧人员的搭配等情况。

工器具准备，在放线前对工器具的准备要检查是否缺什么，是否使用正常，施工准备 埋件处理 测量放线 竖向龙骨安装 竖向龙骨安装玻璃板块安装 注胶密封仪器是否准确，误差是否在规定范围内。

材料准备。

2）在施工现场找准所开线的部位，并对其周围的环境进行了解，对照图纸将转角位、轴线位、变高变截面的位置一一对照，以保证放线时准确无误。

3）选择好关键层，将关键层清理干净，防止杂物对开线的影响，在关键层找出关键点并固定加固好此点，并对此点用水准仪抄平，以便按需要找水平线。

外檐幕墙工程施工工艺流程图
外檐幕墙工程施工工艺流程图
1、半隐、全隐框玻璃幕墙工艺流程图
2、铝塑板幕墙工艺流程图
测量、放线→调整和补充埋件→确认主体结构轴线和各面中心线→以中心线为基准向两侧排基准锚固件位置→按图纸位置要求安装钢龙骨框→校正精调→安装锚固件→校正精调→锚固件永久固定→安装横向钢框→安装保温岩棉→安装铝塑板→加固嵌缝注胶→清洁整理→检查验收
3、铝合金断热窗工艺流程图
测量、放线→确认窗安装标高、位置线→安装固定框连接片→按安装要求安装固定框→安装木楔等临时固定件→调整窗框水平进出位置→窗框四周填充发泡剂→安装可开启窗扇玻璃→填充泡沫棒并注胶→清洁整理→检查验收。

幕墙主梁安装顺序图竖料进出钢弦张紧决定竖料间隔决定水平钢弦线竖料钢弦线进出位置决定竖料靠近决定竖料左右决定连接件垂直（纵向）钢弦线1预埋件竖料主眼安装顺序竖料间隔决定基准定位决定竖料高度竖料进出位置决定竖料高度决定1342定位决定竖料高度水平钢弦线连接件垂直（纵向）钢弦线预埋件板432锚固件竖料预埋件决定竖料间隔决定3定尺2预埋件连接件竖料左右决定竖料左右决定竖料水平仪幕墙工程玻璃幕墙施工方法（图示）1、幕墙主梁安装顺序2、标准节点及三维图如下:隐框玻璃幕墙安装完成图玻璃板块3、施工测量放线(1)复核土建结构标高线的正确性①以土建的±0.0标高为基准,利用水平仪、50米长卷尺及适当重量的重物，复核土建标高的正确性。

②如发现土建标高不准确，应另作标记，并应有“幕墙专用”的标识，并将复核情况上报总包单位及监理。

(2)确定幕墙施工测量放线的基准层①用经纬线仪、50米长卷尺复核土建基准点、线的角度、距离、如发现偏差进行均差处理。

②当测量时应注意考虑温度、拉尺对测量结果的影响，应进行适当的修正。

③当发现测量结果有较大偏差时，应及时上报总包单位及监理公司，进行联合测量、纠偏。

(3)以复核过的基准点或基准线为依据，做出转接件施工所需的辅助测量线。

(4)以正确的控制线及主体结构图进行结构边缘尺寸的复核，如发现超差现象及时上报总包进行剔凿，以免影响板块。

4、转接件的安装转接件安装的质量与否关系到幕墙安装质量的一个重要环节。

该部分工作还应包含埋板的预埋处理,防雷的连接等。

埋件与连接件进行焊接固定。

埋板偏差的需先按设计要求处理,无埋板的需进行后埋件处理,确保安全、经济又能满足相关规范要求。

埋件与转接件安装如下图所示:5、龙骨安装（1）幕墙立柱安装：幕墙立柱是通过螺栓与转接件连接固定。

安装时，将竖立柱按节点图放入两连接件之间,在竖立柱与两侧转接件相接触面放置防腐垫片,穿入连接螺栓,并按要求垫入平、弹垫,调平,拧紧螺丝。

全玻璃幕墙安装工艺流程一、施工准备1、技术准备(1)熟悉施工图纸与设计说明，校核各种预留洞口的位置、尺寸与标高。

(2)根据设计要求，结合现场实际情况进展施工深化设计，经设计、建立单位签认后进展翻样，委托加工、订货。

(3)按要求进展各种材料的进场验收，对有复试要求的材料进展复试，对胶类材料进展相容性试验，收集产品合格证、检测报告等质量证明文件，并向监理报验。

(4)制作全玻璃幕墙安装样板，请设计、监理、建立单位进展检验，合格后签字确认。

〔5)编制施工方案，根据样板确定施工做法，对操作人员进展平安技术交底。

2、材料工程中所选用的各种材料，均应符合国家现行产品标准的规定，应有出厂合格证和性能检测报告，其物理力学、耐候和机械性能应符合设计要求。

(1)吊挂玻璃金属骨架：其主、次骨架的规格、型号、材质与型材的壁厚，外表镀锌厚度与防腐层的厚度应符合设计、现行国家标准《碳素结构钢》(GB/T 700)、《合金结构钢》(GB/T 3077)以与《不锈钢冷轧钢板》(GB/T 3280)、《不锈钢热轧钢板》(GB/T 4237)、《不锈钢冷加工钢棒》(GB/T 4226)、《不锈钢棒》(GB/T 1220)、《铝合金建筑型材》(GB/T 5237)等要求。

(2)玻璃：全玻幕墙所用玻璃应符合现行国家标准《幕墙用钢化玻璃、半钢化玻璃》(GB 17841)的要求。

全玻幕墙肋玻璃的厚度不应小于12mm，高度超过4m的全玻幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的缝隙，应采用硅酮结构密封胶填嵌严密。

(3)夹具：全玻幕墙吊挂夹具、吊挂件、螺栓等附件的质量应符合设计要求。

( 4)结构胶、耐候胶应符合现行国家标准《建筑用硅酮结构胶》(GB 16776)的要求，且必须在规定的有效期使用。

结构胶、耐候胶在使用前应做胶的相容性试验和粘接性强度试验，试验合格方可使用。

(5)配件：连接件、角码、膨胀螺栓、五金配件等必须按设计与相关规的具体要求，进展防腐处理。

玻璃幕墙工程施工流程1. 工艺流程搭设、整修脚手架→现场测量→工程放线→配件加工→构件加工→板块加工→主框安装→防雷防火设置→板块安装→表面清理。

2. 施工方法(1) 现场复测①根据施工图纸及现场相对标高（±0.000）对建筑物楼层标高复测。

从±0.000向上测量，测点选择在建筑结构构件上，用水准仪和钢尺相配合，将各层楼面的半米线测定。

②将建筑物外围的柱轴线引出，用经纬仪在平面上建立起建筑物控制线，根据相互垂直的两条控制线用钢尺复测底楼柱轴线。

根据底楼的控制线和柱轴线对建筑物各层轴进行复测，用钢尺对各轴线间距进行复测。

③根据洞口左右轴线和上下楼层标高线，用钢尺测量洞口边到轴线及标高线尺寸，根据各层的水平标高和竖向轴线对所有横向、竖向洞口的水平度、垂直度进行复测。

④在复测中要对出现的偏差及时修正。

(2) 施工放线①认真阅读幕墙设计图纸并根据现场提供的标高±0.000和建筑轴线及施工图纸放线。

②在施工现场根据横向、竖向轴线引出建筑物四点丁字型水平面控制线，根据水平面控制线引出建筑物轴线，用经纬仪将轴线测设在各层梁面上。

根据图纸定出铝合金立柱的位置，无预埋件时用锚固螺栓固定钢板，再焊上角钢。

根据平面控制线定出幕墙平面投影线，确定竖向铝合金立柱的进出位置，并在固定于梁面的角钢上划线。

最后用钢丝、吊篮挂线，挂线应考虑便于使用，保存和检查，应竖立醒目保护标志，若被破坏，应及时恢复。

③安装好铝合金立柱后，再进行水平横梁位置的测设，根据施工图纸用水准仪定下铝合金横梁的位置，每隔5 M测设一点然后挂线，在铝合金立柱上标出横梁的位置。

④安装在梁上挂线用的角钢，不能成为其他单位施工辅助用品，要时常查看钢丝是否断掉，并随时清除上面的建筑垃圾。

(3) 配件加工①固定支座加工根据设计图纸，编制固定支座加工工艺卡，经试剪调整，核对尺寸无误后成批下料，固定支座折弯时，角度控制为90度±1度，折弯处不应有裂纹；冲孔时也先试冲，核对尺寸无误后再成批加工，长孔应有500 mm的调节余量，最后进行热镀锌。

爪式玻璃幕墙施工工艺流程图施工方法及工艺过程1、玻璃幕墙施工方法及工艺流程（一）施工前准备施工前准备工作属于工程前期工作，准备工作的好坏，是否充分对工程的施工有很大的影响，施工现场领导班子要对工程的技术资料、工具、材料、人员、机械、临时设施做好充分的准备，项目经理要亲自落实各项措施。

施工前准备的内容范围：1、工程概况：对工地概况进行了解掌握，熟悉有关施工单位及甲方、监理公司的有关情况，熟悉施工用水源、电源、垂直运输、外脚手架等情况。

2、技术资料准备：首先图纸准备：对图纸要充分熟悉，对不清楚有疑难的地方要问明弄懂，还需要准备有关图集、质量验收标准、安全指标、各种需要的表格和有关工程的竣工验收需用的资料等。

3、工具、器具准备：对所需的工具、器具提出供应计划，具体到型号、数量、供应时间等，同时要将计划送交仓库、总务、采购等部门，共同做好工具、器具的准备。

4、材料准备：根据图纸及工程情况，做出详细的材料订货供应计划单，根据施工进度计划安排，将所有材料的供货时间安排好。

5、人员准备：项目经理对自己管辖工程中的人员安排亦要列出详细的准备计划，包括工种、各工种人数、进场时间，尽量做到落实到岗、到位、明确责任。

（二）测量放线1、说明：由于幕墙的高精级的特征，所以对土建的要求就相对提高（土建施工的误差与建筑结构的难易、施工单位的水平等有着密切关系），这就造成了幕墙施工与土建误差的矛盾。

而解决这一矛盾的唯一途径就是幕墙施工单位对结构误差进行调整，这就需要我们对主体已完或局部完成的建筑物进行外轮廓测量，根据测量结果确定幕墙的调整处理方法，提供给设计室作出设计更改。

2、工艺流程说明：工艺流程：熟悉了解建筑结构与幕墙设计图→对整个工程进行分区、分面→确定基准测量层→确定基准测量轴线→确定关键点→放线→测量→记录原始数据→更换测量立面（或层次）→重复上面程序→整理数据→分类→处理或上报设计室3、基本操作说明：（1）熟悉图纸。

爪式玻璃幕墙施工工艺流程图施工方法及工艺过程1、玻璃幕墙施工方法及工艺流程（一）施工前准备施工前准备工作属于工程前期工作，准备工作的好坏，是否充分对工程的施工有很大的影响，施工现场领导班子要对工程的技术资料、工具、材料、人员、机械、临时设施做好充分的准备，项目经理要亲自落实各项措施。

施工前准备的内容范围：1、工程概况：对工地概况进行了解掌握，熟悉有关施工单位及甲方、监理公司的有关情况，熟悉施工用水源、电源、垂直运输、外脚手架等情况。

2、技术资料准备：首先图纸准备：对图纸要充分熟悉，对不清楚有疑难的地方要问明弄懂，还需要准备有关图集、质量验收标准、安全指标、各种需要的表格和有关工程的竣工验收需用的资料等。

3、工具、器具准备：对所需的工具、器具提出供应计划，具体到型号、数量、供应时间等，同时要将计划送交仓库、总务、采购等部门，共同做好工具、器具的准备。

4、材料准备：根据图纸及工程情况，做出详细的材料订货供应计划单，根据施工进度计划安排，将所有材料的供货时间安排好。

5、人员准备：项目经理对自己管辖工程中的人员安排亦要列出详细的准备计划，包括工种、各工种人数、进场时间，尽量做到落实到岗、到位、明确责任。

（二）测量放线1、说明：由于幕墙的高精级的特征，所以对土建的要求就相对提高（土建施工的误差与建筑结构的难易、施工单位的水平等有着密切关系），这就造成了幕墙施工与土建误差的矛盾。

而解决这一矛盾的唯一途径就是幕墙施工单位对结构误差进行调整，这就需要我们对主体已完或局部完成的建筑物进行外轮廓测量，根据测量结果确定幕墙的调整处理方法，提供给设计室作出设计更改。

2、工艺流程说明：工艺流程：熟悉了解建筑结构与幕墙设计图→对整个工程进行分区、分面→确定基准测量层→确定基准测量轴线→确定关键点→放线→测量→记录原始数据→更换测量立面（或层次）→重复上面程序→整理数据→分类→处理或上报设计室3、基本操作说明：（1）熟悉图纸。

玻璃幕墙施工方案本工程玻璃幕墙包括全隐框玻璃幕墙、铝板幕墙、吊挂式全玻幕墙等。

涉及的施工工种及工艺都比较复杂，根据工程总体要求，除了要求工程具有优良的装饰效果和采光要求外，还必须具有良好的隔声、控制光线、隔热、保温、防震、抗冲击、耐腐蚀等适应和改善建筑环境的功能。

这就要求我司施工必须严密，且施工中及时与甲方、监理、设计人员密切配合，以满足设计的要求。

在以下施工方案中，我司从各分项工程的施工流程及施工技术要领详细说明施工技术及方法。

1、隐框玻璃幕墙、铝板幕墙安装施工：1、1安装工艺流程图1、2各工序施工技术、方法及要领：1、2、1测量放线测量放线应与主体结构测量放线相配合，水平标高要逐层从地面引上，以免误差累积。

a、测量应每天定时进行，测量时风力不应大于3级。

b、应沿楼板外沿弹出墨线或用钢丝线定出幕墙平面、立面分格基准线，从而决定整片幕墙位置。

1、2、2预埋件检查、修改施工安装前，应检查各连结位置预埋件是否齐全，位置是否符合规范、设计要求：标高偏差：±10mm轴线左右差：±30mm轴线前后差：±20mm预埋件遗漏、偏差过大、倾斜时、要做好情况记录，修补办法应得到监理工程师同意，修补后应检查并做好记录。

1、2、3企柱的安装a、企料先连接好连接件，镀锌角钢与企料间须加设绝缘垫片，再将连接件点焊在预埋件上，并调整位置。

位置调整准确后，才能将连接件正式焊在预埋件上。

安装误差控制：标高：±3mm前后：±2mm左右：±3mmb、通过连接件连接幕墙的平面轴线与建筑物的外平面轴线距离的允许偏差应控制在2mm 以内。

特别是建筑平面呈弧形、圆形和四周封闭的幕墙，其内外轴线距离影响到幕墙的周长，应认真对待。

c、企柱接头应有一定空隙，间隙不小于20mm，采用套筒连接。

d、企柱应采用上端与主体固定，下端自由伸缩形式，即悬挂在主体上，使其成为拉弯构件，具有良好的受力状态。

1、连接件安装工艺及技术方案幕墙构件的现场施工方法和技术措施详见：附件二、《玻璃、铝板幕墙安装作业指导书》1.1工艺流程说明：工艺流程：熟悉图纸及技术交底→熟悉施工现场→寻准预埋铁件对准竖梁线→拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录。

1.2 基本操作说明：1.2.1 熟悉图纸：了解前段工序的变化更改及设计变更。

1.2.2熟悉施工现场：施工现场的熟悉包括两方面的内容，一是对已施工工序质量的验收；二是对照图纸要求对下步工作的安排。

1.2.3寻准预埋铁件：预埋铁件的作用就是将连接件固定，使幕墙结构与主体砼结构连接起来。

故安装连接件时首先要寻找原预埋件，只有寻准了预埋件才能很准确地安装连接件。

1.2.4对照竖梁垂线：竖梁的中心线也是连接件的中心线，故在安装时要注意控制连接件的位置，其偏差小于2mm。

1.2.5拉水平线控制水平高低及进深尺寸。

虽然予埋铁件时已控制水平高度，但由于施工误差的影响，安装连接件时仍要拉水平线控制其水平及进深的位置以保证连接件的安装准确无误，方法参照前几道工序操作要求。

1.2.6点焊：在连接件三维空间定位确定准确后要进行连接件的临时固定即点焊。

点焊时每个焊接面点2～3点，要保证连接件不会脱落。

点焊时要两人同时进行，一人固定位置；另一人点焊，这样协调施工同时两人都要做好各种防护；点焊人员必须是有焊工技术操作证者，以保证点焊的质量。

1.2.7验收检查。

对初步固定的连接件按层次逐个检查施工质量，主要检查三维空间误差，一定要将误差控制在误差范围内。

三维空间误差工地施工控制范围为垂直误差小于2mm，水平误差小于2mm，进深误差小于3mm。

1.2.8加焊正式固定：对验收合格的连接件进行固定，即正式烧焊。

烧焊操作时要按照焊接的规格及操作规定进行，一般情况下连接件的两边都必须满焊。

1.2.9验收：对烧焊好的连接件，现场管理人员要对其进行逐个检查验收，对不合格处进行返工改进，直至达到要求为止。

玻璃幕墙施工工艺一、施工准备1. 材料准备：根据施工图纸和工程量清单，提前预订所需玻璃品种、规格及数量，并确保材料符合国家及行业标准。

同时，准备配套的铝合金框架、密封胶、螺丝、清洁剂等辅助材料。

2. 主要设备：准备玻璃幕墙施工所需的工具，如卷尺、电钻、榔头、螺丝刀、扳手、吊篮、真空吸盘等。

同时，确保运输车辆及人员安全。

3. 作业条件：确保施工现场道路畅通，具备施工所需的水、电等基础设施。

对施工人员进行安全教育和技能培训，确保施工顺利进行。

二、工艺流程施工准备→基层处理→弹线定位→铝合金框架安装→玻璃安装→密封胶施工→清理收尾→质量验收三、施工工艺1. 基层处理：对玻璃幕墙的基层进行清理，去除浮尘、油污等杂物。

确保基层平整、牢固。

2. 弹线定位：根据设计图纸，使用水平尺和垂直线挂锤在基层上弹出基准线，确保玻璃的安装位置准确。

3. 铝合金框架安装：按照设计要求进行铝合金框架安装，确保框架平整、牢固。

使用螺丝将框架固定在基层上，螺丝间距符合规范要求。

4. 玻璃安装：将玻璃放置在预定位置，调整至合适的角度和位置。

使用螺丝将玻璃固定在铝合金框架上，螺丝间距符合规范要求。

5. 密封胶施工：在玻璃与铝合金框架之间涂抹密封胶，密封胶施工应均匀、无遗漏。

根据玻璃材质和铝合金框架情况选择合适的密封胶。

四、质量标准1. 主控项目：（1）玻璃品种、规格应符合设计要求。

（2）玻璃安装应平整、牢固，缝隙均匀。

（3）铝合金框架安装应平整、牢固。

（4）密封胶施工应均匀、无遗漏。

2. 一般项目：（1）玻璃幕墙表面应清洁，无污渍、划痕等。

（2）施工现场应保持清洁，及时清理废弃物料。

五、成品保护1. 完成施工后，对玻璃幕墙表面进行清理，避免污染。

2. 在施工过程中，注意保护已完成的玻璃幕墙部位，避免碰撞、划伤。

3. 定期对玻璃幕墙进行检查，发现问题及时处理，确保工程质量。

4. 对施工人员进行成品保护教育，提高成品保护意识。

玻璃幕墙工艺构造（单元式幕墙）、高清节点图玻璃幕墙是由骨架、玻璃和附件三部分组成的(1)骨架。

由纵向立柱和横档组成，它是用来支撑玻璃、固定玻璃，并通过连接件与墙体结构相连。

它将玻璃的自重和风荷载及其他荷载传给主体结构，使玻璃与墙体结构连成一整体。

① 型钢骨架:型钢做玻璃幕墙的骨架，玻璃镶嵌在铝合金的框内，然后再将铝合金框与骨架固定。

型钢组合的框架，其网格尺寸的适当可适当加大，但对主要受弯构件，截面不能太小，挠度最大处宜控制在5mm以内。

否则将影响铝窗的玻璃安装，也影响幕墙的外观。

② 铝合金型材骨架：用特殊断面的铝合金型材作为玻璃幕墙的骨架，玻璃镶嵌在骨架的凹槽内，玻璃幕墙的立柱与主体结构之间，用连接板固定。

安装玻璃时，先在立柱的内侧上安铝合金压条，然后将玻璃放入凹槽内，再用密封材料密封。

支承玻璃的横梁略有倾斜，目的是排除因密封不严而流入凹槽的雨水，并将外侧盖封住。

(2)玻璃是建造玻璃幕墙的关键材料。

它直接制约幕墙的各项性能，同时也是幕墙艺术风格的主要体现者，因此选用玻璃是幕墙设计的主要内容，如果玻璃选用不当会产生相当严重的后果。

要根据使用要求分别选用孵化玻璃、吸热玻璃、钢化玻璃、热反射镀膜玻璃、低辐射镀膜玻璃以及由这些单层玻璃组合成的夹层玻璃和中空玻璃。

① 浮法玻璃：浮法玻璃生产的成型过程是在通入保护气体(N2及H2)的锡槽中完成的。

熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。

辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。

浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行 ;生产线的规模不受成形方法的限制，单位产品的能耗低 ; 成品利用率高; 易于科学化管理和实现全线机械化、自动化，劳动生产率高;连续作业周期可长达几年，有利于稳定地生产;可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。
