污泥浓缩池
说
明
书
武汉凯迪电站设备有限公司二OO四年九月
一、浓缩池的简要说明及基本工作原理：
含有细粒物体的料浆，经槽架给入浓缩池的中心部位某一深度处，料浆做均匀辅射状向周边缓慢流动，在漫游中料浆的固体颗粒藉自重或絮凝作用而沉降。最初由于浓度较低，颗粒基本上作自由沉降，沉速较快，继而沉入浓集带、沉速较慢。最后沉到最下部一沉积带，也是浓度较高的压缩区，水份从沉降颗粒的间隙中不断析出。在耙架连续回转时，耙齿对该部沉积物沿池底的锥形坡面逐级推向池底的中心处，最后由该处的排料口排出。在耙齿推进沉积物时，也是刮板对沉积物的一个压缩过程，这也大大地促使析水作用的加强，因而从排料口排出的沉积物是经过浓缩的料浆。池上部是澄清带，澄清水从池边溢流堰排出，从而构成浓缩池工作的全过程。该浓缩池配有NZ系列浓缩机。
二、NZ系列浓缩机主要结构特点
NZ系列浓缩机由桥架、传动机构、竖向栅条、刮泥耙和浓缩池等组成。
1. 传动机构
传动机构是驱动耙架回转的系统，主要由电动机、减速器组成，为了保证运转中提升耙架的需要，减速机直接与机房相连，带动耙架与栅条转动，完成集泥刮泥过程。
2. 栅条
竖向栅条在浓缩机工作时一起转动，其主要目的是为了搅拌泥水，因为搅拌度转慢，能起到缓慢搅拌作用，当栅条穿行于污泥层时，能为水提供从污泥中逸出的通道，以提供污泥浓缩的效果。
3. 刮泥耙
浓缩池沉淀下来的泥，由刮板从四周向中心收集，然后进入集泥斗。由排泥管排出浓缩池。刮臂上安装的刮板与刮臂成45度角，两片重合15度角左右，这
样的结构利用集泥。

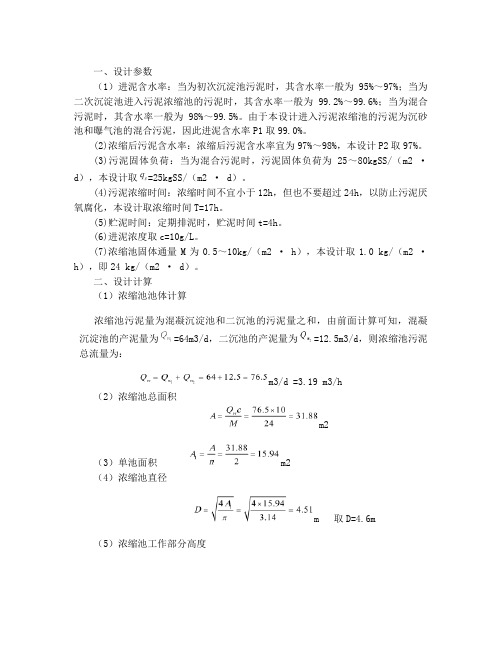

三、设备设计参数
污泥浓缩池
数量 1套；
设计处理水量 20m3/h；
设计进泥含水率 98-99% ；
出泥含水率 95%；
直径/高度ø5000/4500 mm；
设备壁厚 10mm
材质/防腐 Q235-A/还氧树脂漆3道，厚度≥200μm 污泥固体负荷 50kg/；
刮泥机
叶轮形式叶片刮板式
刮板及轴材质 1Cr18Ni9Ti
刮臂直径ø 4600mm
刮臂外缘线速度 min
减速机功率
储泥斗
数量 1台
容积
设备壁厚 6mm
材质/防腐 Q235-A/还氧树脂漆3道，厚度≥200μm 四、操作维护说明
浓缩机操作比较简单，盛水后只需开动电机就行。开机时听减速机及电动机声音，如无杂音即正常。
另外减速机需定期察看油标，以便加注机油，机油规格及型号减速机说明书。
设备装备过扭矩保护装置，如果减速机过扭矩大，减速机输出轴联轴器上的安全销断，这样就可以保护减速机。
五、简图
