方木、模板、钢管用量的计算参考

方木、模板、钢管用量的计算参考

一、根据混凝土量快速估算模板用量 1、适用情况：一般用于工程开工前期，在 已知混凝土用量的情况下估算模板用量， 以初步估算工程周转材料成本投入数量， 为筹措资金提供依据。 2、优缺点： 优点：速度快，简便节约计算时间。 缺点：模板用量计算结果不够精确。
（一）各种截面柱模板用量 1、正方形截面柱 其边长为a×a时，每立方米混 凝土模板用量U1按下式计算： U1=4/a 2、圆形截面柱 其直径为d时，每立方米混凝土 模板用量U2按下式计算： U2=4/d 3、矩形截面柱 其截面为a×b时，每立方米混凝 土模板用量U3按下式计算： U3=2（a+b）/ab





竖向加固杆总量=（墙体长度÷对拉螺栓水平间距+1 ）×内侧立杆的高度×2+ （墻体长度÷对拉螺栓水平 间距+1）×外侧立杆的高度×2。 剪力墙端锁口杆长度=墙体厚度+2倍模板厚度+2倍方 木高度+2倍自由端长度。 剪力墙端锁口杆根数=剪力墙净高度÷对拉螺栓竖向 间距。 剪力墙端锁口杆总量=剪力墙端锁口杆长度×根数 超高墙体加固钢管的总量=水平向加固杆问题+竖向加 固杆总量+剪力墙端锁口钢管总量。
柱子与结构脚手架连接钢管长度及数量 柱模加固杆数量=柱模加固杆长度（b方向）×柱 模加固杆根数+柱模加固杆长度（h方向） × 柱 模加固杆根数+柱子与结构脚手架连接钢管 报工程量注意事项： 1、分规格报量 2、按钢管长度模数确定钢管长度规格






墙体净高度：基础顶面或结构楼面到上层梁或板底的 高度。 普通高度墙体（4.5m以下）加固体系一般由模板、方 木、水平方向钢管加固杆、山形卡、丝帽等组成，其 模板侧压力传递顺序如下：模板→方木→水平方向加 固钢管→山形卡→对拉螺栓。 由于墙体高度不大（4.5m以下），一般方木间距取 150~200，对拉螺栓间距3.0米以下高度取450×450， 3米以上可适当加大至500~600。 墙体水平加固杆长度=墙体中心长度+2个模板厚度+2 个方木高度+2×钢管自由端长度(一般取200~500)。 墙体水平加固杆根数=[（墙体净高度-300）÷对拉螺 栓竖向间距+1]×4。

钢管模板方木用量计算

钢管模板方木用量计算

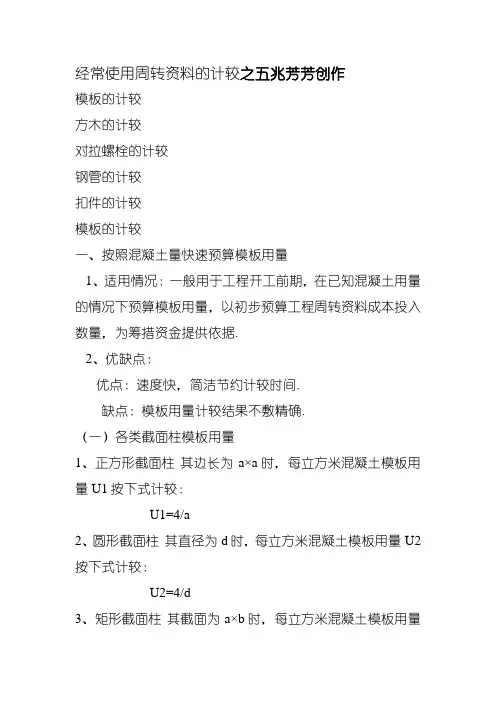

经常使用周转资料的计较之五兆芳芳创作模板的计较方木的计较对拉螺栓的计较钢管的计较扣件的计较模板的计较一、按照混凝土量快速预算模板用量1、适用情况：一般用于工程开工前期，在已知混凝土用量的情况下预算模板用量，以初步预算工程周转资料成本投入数量，为筹措资金提供依据.2、优缺点：优点：速度快，简洁节约计较时间.缺点：模板用量计较结果不敷精确.（一）各类截面柱模板用量1、正方形截面柱其边长为a×a时，每立方米混凝土模板用量U1按下式计较：U1=4/a2、圆形截面柱其直径为d时，每立方米混凝土模板用量U2按下式计较：U2=4/d3、矩形截面柱其截面为a×b时，每立方米混凝土模板用量U3按下式计较：U3=2（a+b）/ab（二）主梁和次梁模板用量钢筋混凝土主梁和次梁，每立方米混凝土的模板用量U4按下式计较：U4=（2h+b）/bh式中b——主梁或次梁的宽度（m）式中h——主梁或次梁的高度（m）（三）楼板模板用量钢筋混凝土楼板，每立方米混凝土模板用量U5按下式计较：U5=1/h式中h——楼板的厚度.（二）主梁和次梁模板用量钢筋混凝土主梁和次梁，每立方米混凝土的模板用量U4按下式计较：U4=（2h+b）/bh式中b——主梁或次梁的宽度（m）式中h——主梁或次梁的高度（m）（三）楼板模板用量钢筋混凝土楼板，每立方米混凝土模板用量U5按下式计较：U5=1/h式中h——楼板的厚度.（四）墙模板用量计较混凝土和钢筋混凝土墙，每立方米混凝土模板用量U6按下式计较：U6=2/d式中d——墙体的厚度.二、依照混凝土构件与混凝土的接触面展开的办法精确计较模板工程量.1、适用规模：经常使用于成本核算，及班组工程款结算.2、优点：数据准确缺点：计较进程繁琐，占用时间较长，受计较者团体水平影响较大.方木的计较一、快速预算法1、每平方米模板方木（50×100）用量V：V=0.0333（m3）二、按照施工计划精确计较1、墙体模板方木用量的计较2、柱模方木用量的计较3、板模方木用量的计较4、楼板模板方木用量的计较5、主梁、次梁模板方木用量的计较6、其它方木用量（如平安通道搭设、脚手架等）对拉螺栓长度的计较4.5米以下高度墙体对拉螺栓长度计较：墙厚+2×18（模板厚）+2×95（方木厚）+2×51（水平钢管外径尺寸）+2×（50～75）（钢管两边预留长度）4.5米以上高度墙体对拉螺栓长度计较: 墙厚+2×18（模板厚）+2×95（方木厚）+2×51（水平钢管外径尺寸）+2×51（竖向钢管外径尺寸）+2×（50～75）（钢管两边预留长度）对拉螺栓数量的计较1、墙体对拉螺栓a、止水型对拉螺栓个数=（墙体长度÷对拉螺栓水平间距+1）×[（墙体高度-150）÷对拉螺栓竖直间距+1]2、柱对拉螺栓柱对拉螺栓个数计较办法按照实际柱截面尺寸及施工计划进行计较钢管数量的计较模板加固（支撑）体系钢管计较1、柱模钢管2、墙模钢管3、梁模钢管4、其它部分结构脚手架体系钢管用量计较1、立杆用量计较2、水平杆用量计较3、铰剪撑用量计较柱模钢管用量的计较柱净高：根本顶面或楼面至上层梁底的高度柱箍间距：指同向相邻两排加固柱箍钢管组合中心距柱模加固杆长度=柱子截面尺寸(b或h)+2×模板厚度+2 ×方木高度+2×自由端长度(一般取200~500)柱模加固杆根数（b标的目的）=[（柱子净高-300）÷柱箍间距+1]×4柱模加固杆根数（h标的目的）=[（柱子净高-300）÷柱箍间距+1]×4柱子与结构脚手架连接钢管长度及数量柱模加固杆数量=柱模加固杆长度（b标的目的）×柱模加固杆根数+柱模加固杆长度（h标的目的）×柱模加固杆根数+柱子与结构脚手架连接钢管报工程量注意事项：1、分规格报量2、按钢管长度模数确定钢管长度规格普通高度墙体钢管用量计较墙体净高度：根本顶面或结构楼面到上层梁或板底的高度.普通高度墙体（4.5m以下）加固体系一般由模板、方木、水平标的目的钢管加固杆、山形卡、丝帽等组成，其模板侧压力传递顺序如下：模板→方木→水平标的目的加固钢管→山形卡→对拉螺栓.由于墙体高度不大（4.5m以下），一般方木间距取150~200，对拉螺栓间距3.0米以下高度取450×450，3米以上可适当加大至500~600.墙体水平加固杆长度=墙体中心长度+2个模板厚度+2个方木高度+2×钢管自由端长度(一般取200~500).墙体水平加固杆根数=[（墙体净高度-300）÷对拉螺栓竖向间距+1]×4.墙体水平加固杆总量=墙体水平加固杆长度×墙体水平加固杆根数剪力墙端锁口杆长度=墙体厚度+2倍模板厚度+2倍方木高度+2倍自由端长度.剪力墙端锁口杆根数=剪力墙净高度÷对拉螺栓竖向间距.剪力墙端锁口杆总量=剪力墙端锁口杆长度×根数墙体加固钢管的总量=水平向加固杆总量+剪力墙端锁口钢管总量.超高墙体加固钢管的计较超高墙体加固体系一般由模板、方木、水平标的目的钢管加固杆、竖直标的目的加固杆、山形卡、丝帽等组成，其模板侧压力传递顺序如下：模板→方木→水平标的目的加固钢管→竖起标的目的加固杆→山形卡→对拉螺栓.由于墙体高度较大（4.5m以上），一般方木间距取150，对拉螺栓间距取450×450.墙体水平加固杆总量计较办法同普通高度墙体水平加固杆计较办法.墙体立杆长度分两种，当剪力墙为内墙时剪力墙两侧立杆高度相同=楼面（或根本顶面）到板底的距离－板底模板厚度－100~150；当剪力墙为外墙时内外两侧立杆高度辨别为：外侧墻体立杆高度=墙体高度（楼面或根本顶面至墙顶的高度）内侧墙体立杆=楼面（或根本顶面）到板底的距离－板底模板厚度－100~150竖向加固杆总量=（墙体长度÷对拉螺栓水平间距+1）×内侧立杆的高度×2+ （墻体长度÷对拉螺栓水平间距+1）×外侧立杆的高度×2.剪力墙端锁口杆长度=墙体厚度+2倍模板厚度+2倍方木高度+2倍自由端长度.剪力墙端锁口杆根数=剪力墙净高度÷对拉螺栓竖向间距.剪力墙端锁口杆总量=剪力墙端锁口杆长度×根数超高墙体加固钢管的总量=水平向加固杆问题+竖向加固杆总量+剪力墙端锁口钢管总量.报工程量需注意事项：1、竖向加固杆长度计较时，外侧立杆高度可按照实际情况确定高度，确定高度需考虑选用经常使用模数长度.2、剪力墙端锁口钢管长度选择时也应考虑选用经常使用模数长度.3、报工程量时应分清钢管长度规格，并尽量削减钢管长度种类.梁模板钢管用量计较梁底平杆的计较1、梁底平杆的长度：2、梁底平杆的根数：3、梁底平杆的用量：梁侧模加固杆1、当梁截面高度为500时，一般情况下侧模高度将达到350~400，如不合错误梁侧模进行加固，仅凭梁侧模顶部与板模板的连接，承受不了在浇筑混凝土时振动棒的振动给模板带来的侧压力，容易形成梁侧模变形，炸边等质量缺陷.梁底立杆及其他杆件的计较：1、普通梁底立杆的用量在计较结构脚手架时已经计较，可单独不计较.2、框支梁或转换层梁底立杆的用量应按照通过计较的施工计划所确定的立杆间距、水平杆步距及铰剪撑的具体数据进行计较.3、转换层梁加固钢管用量计较示例：（见下图）（1）立杆（具体计较办法略）（2）水平杆（具体计较办法略）（3）铰剪撑（具体计较办法略）模板支架钢管用量计较立杆1、立杆高度=层高-楼面板厚-模板厚度-30~50mm2、立杆根数=X标的目的根楼×Y标的目的根数X标的目的根数=X标的目的结构楼面长度÷立杆X向间距+1 Y标的目的根数=Y标的目的结构楼面长度÷立杆Y向间距+1 3、立杆总量=立杆高度×立杆根数+其他特殊部位立杆根数×该特殊部位立杆高度4、说明：（1）当结构楼面形状不法则时，应以实际需要设定或计较其根数和长度.（2）当结构层高为非罕有层高时，在选用钢管长度规格时应考虑相近钢管长度+可调底座的形式.水平杆1、需了解知识点：扫地杆定义、立杆步距定义及纵、横向水平杆的定义.2、纵（横）向水平杆根数=纵（横向）向结构楼面长度÷立杆纵（横）距+1.3、纵（横）向水平杆长度≈纵（横）向结构楼面长度.4、单步架纵（横）向水平杆总量=纵（横）向水平杆根数×纵（横）向水平杆长度.5、水平杆层数=楼层净高÷立杆步距+16、水平钢管总用量=（单步架纵向水平杆总量+单步架横向水平杆总量）×水平杆层数+其他部位水平钢管用量.铰剪撑1、修建施工扣件式钢管脚手架平安技巧标准（JGJ 130-2001）关于铰剪撑安插的相关法则：（1）满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向铰剪撑，由底至顶连续设置；（2）高于4米的模板支架其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平铰剪撑.2、铰剪撑钢管的长度应按照实际搭设的角度及楼层高度来计较.3、铰剪撑钢管一般为对称双向安插，计较铰剪撑钢管根数时应注意.外墙脚手架用量计较外墙脚手架搭设相关要求1、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；2、纵向水平杆拉长宜用对接扣件连接，也可采取搭接；3、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁裁撤；4、作业层上非主节点处的横向水平杆，宜按照支承脚手板的需要等间距设置，最大间距不该大于纵距的1/2；5、当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端应采取直角扣件固定在纵向水平杆上；单排脚手架横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端拔出墙内，拔出长度不小于180mm.需掌握的几个术语1、防滑扣件：按照抗滑要求增设的非连接用途扣件.2、外立杆：双排脚手架中离开墙体一侧的立杆，或单排架立杆.3、内立杆：双排脚手架中贴近墙体一侧的立杆.4、主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点.5、立杆步距：上下水平杆之间的轴线距离.6、立杆间距：脚手架相邻立杆之间的轴线距离.7、立杆纵距：脚手架立杆的纵向间距.8、立杆横距：脚手架立杆的横向间距，单排脚手架为外立杆轴线至墙面的距离.9、扫地杆：贴近地面，连接立杆根部的水平杆1、立杆（2）内立杆高度=室外地面高度（或悬挑钢梁上概略）至檐口高度（女儿墙顶）（3）立杆根数=外架外围周长÷立杆间距（4）立杆长度=外排立杆根数×外排立杆高度+内排立杆根数×内排立杆高度2、大横杆（沿脚手架纵向安插的水平杆）（1）大横杆长度=外架外围长度（2）外排大横杆数量=脚手架高度÷步距（上下水平轴线间的距离）＋1（3）内排大横杆数量=脚手架高度÷步距（上下水平轴线间的距离）（4）大横杆总量=大横杆长度×大横杆数量（内排数量+外排数量）3、小横杆（沿脚手架横向安插的水平杆）（1）小横杆长度=小横杆靠墙一端到装饰墙面的距离（一般不大于100mm）+一个脚手板的宽度+立杆横距+一个钢管外径+小横杆伸出扣件边沿的长度（一般取100mm).例：以经常使用的立杆横距为1.05米的外脚手架为例，小横杆长度=100+300+1050+51+100=1601（2）小横杆数量（主节点部位）=外架外围周长÷外立杆纵距×（外架高度÷立杆步距+1）（3）小横数量（非主节点部位）按脚手架施工计划确定的每隔n步架满铺脚手板算出需要满铺脚手架的层数，再按每层主节点数量的一半计较小横杆根数.（4）小横杆总量=小横杆总根数×小横杆长度4、铰剪撑（1）标准关于铰剪撑的法则：高度在24米以下的单、双排脚手架，均必须在外侧立面的两端各设置一道铰剪撑，并应由底至顶连续设置；高度在24米以上的双排脚手架应在外侧立面整个长度和高度上连续设置铰剪撑；铰剪撑的接长宜采取搭接，搭接长度应合适法则每道铰剪撑宽度不该小于4跨，且不该小于6米，斜杆与地面的倾角宜在45度~60度之间.（2）长度计较，按照施工计划确定的设置位置和形式及高度进行计较；5、横向斜撑（1）标准关于横向斜撑的法则：a 横向斜撑应同一节内由底至顶层呈之字形连续安插；b 一字型、开口型双排脚手架的两端必须设置横向斜撑；c 高度在24米以下的封锁型双排脚手架可不设置横向斜撑，高度在24米以上的封锁型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道.（2）横向斜撑钢管用量的计较：a 按照标准要求或外架施工计划确定的需设置横向斜撑位置和数量;b 按照已知的步距，立杆横距可以计较出每根横向斜撑的长度;c 再按照脚手架高度计较出横向斜撑的数量.6、连墙件钢管用量计较（1）标准关于连墙件的法则：a 定义：连接脚手架与修建物的构件.b 连墙件安插最大间距c 一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不该大于修建物的层高，其实不该大于4m.（2）连墙件钢管用量的计较可按照施工计划确定的间距进行计较.（具体内容略）7、防护栏杆的计较（1）外墙脚手架外侧介于上下两个纵向水平杆之间的，用于作业层防护作用的纵向水平杆.（2）防护栏杆的长度同大横杆（纵向水平杆）的长度.（3）防护栏杆的根数=脚手架高度÷步距（上下水平轴线间的距离）（4）防护栏杆的总量=防护栏杆的长度×防护栏杆的根数8、脚手板底纵向水平杆（纵向水平杆的一种）（1）定义：设置于竹笆脚手板下方用于支撑竹笆脚手板的纵向水平杆.（2）标准相关法则：当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆（大横杆）应作为横向水平杆的支撑，用直角扣年固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采取直角扣件固定在横向水平杆上，并应等间距设置，间距不该大于400mm.（3）脚手板底纵向水平杆的用量计较：长度同纵向水平杆长度，根数应按照施工计划确定需满铺脚手板的层数进行计较（计较进程略）。

模板、方木、钢管用量的计算

模板、方木、钢管用量的计算

模板、方木、钢管用量的计算模板的计算一、根据混凝土量快速估算模板用量1、适用情况：一般用于工程开工前期，在已知混凝土用量的情况下估算模板用量，以初步估算工程周转材料成本投入数量，为筹措资金提供依据。

2、优缺点：优点：速度快，简便节约计算时间。

缺点：模板用量计算结果不够精确。

（一）各种截面柱模板用量1、正方形截面柱其边长为a×a时，每立方米混凝土模板用量U1按下式计算：U1=4/a2、圆形截面柱其直径为d时，每立方米混凝土模板用量U2按下式计算：U2=4/d3、矩形截面柱其截面为a×b时，每立方米混凝土模板用量U3按下式计算：U3=2（a+b）/ab（二）主梁和次梁模板用量钢筋混凝土主梁和次梁，每立方米混凝土的模板用量U4按下式计算：U4=（2h+b）/bh式中b——主梁或次梁的宽度（m）式中h——主梁或次梁的高度（m）（三）楼板模板用量钢筋混凝土楼板，每立方米混凝土模板用量U5按下式计算：U5=1/h式中h——楼板的厚度。

（四）墙模板用量计算混凝土和钢筋混凝土墙，每立方米混凝土模板用量U6按下式计算：U6=2/d式中d——墙体的厚度。

二、按照混凝土构件与混凝土的接触面展开的办法精确计算模板工程量。

1、适用范围：常用于成本核算，及班组工程款结算。

2、优缺点：优点：数据准确缺点：计算过程繁琐，占用时间较长，受计算者个人水平影响较大。

方木的计算快速估算法每平方米模板方木（50×100）用量V：V=0.0333（m3）对拉螺栓长度计算4.5米以下高度墙体对拉螺栓长度计算：墙厚+2×18（模板厚）+2×95（方木厚）+2×51（水平钢管外径尺寸）+2×（50～75）（钢管两边预留长度）4.5米以上高度墙体对拉螺栓长度计算: 墙厚+2×18（模板厚）+2×95（方木厚）+2×51（水平钢管外径尺寸）+2×51（竖向钢管外径尺寸）+2×（50～75）（钢管两边预留长度）对拉螺栓数量的计算1、墙体对拉螺栓a、止水型对拉螺栓个数=（墙体长度÷对拉螺栓水平间距+1）×[（墙体高度-150）÷对拉螺栓竖直间距+1]b、周转型对拉螺栓个数={（墙体长度÷对拉螺栓水平间距+1）×[（墙体高度-150）÷对拉螺栓竖直间距+1]} ×1.05注：其中1.05为周转型对拉螺栓的损耗2、柱对拉螺栓柱对拉螺栓个数计算方法根据实际柱截面尺寸及施工方案进行计算钢管的计算柱模钢管用量的计算柱净高：基础顶面或楼面至上层梁底的高度柱箍间距：指同向相邻两排加固柱箍钢管组合中心距柱模加固杆长度=柱子截面尺寸(b或h)+2×模板厚度+2 ×方木高度+2×自由端长度(一般取200~500)柱模加固杆根数（b方向）=[（柱子净高-300）÷柱箍间距+1]×4柱模加固杆根数（h方向）=[（柱子净高-300）÷柱箍间距+1]×4柱子与结构脚手架连接钢管长度及数量柱模加固杆数量=柱模加固杆长度（b方向）×柱模加固杆根数+柱模加固杆长度（h方向）×柱模加固杆根数+柱子与结构脚手架连接钢管报工程量注意事项：1、分规格报量2、按钢管长度模数确定钢管长度规格普通高度墙体钢管用量计算墙体净高度：基础顶面或结构楼面到上层梁或板底的高度。

方木、模板、钢管用量的计算参考

方木、模板、钢管用量的计算参考
周转材料的计算
周转材料是施工能够顺利进行的保障条件之一，准 确的计算周转材料的使用可以保障周转材料的及时 供应，为施工做好前期准备工作。
准确的计算周转材料可以节约除消耗性材料、机械、 人工以外的工程成本，从而为企业创造更大的利润。
准确的计算周转材料用量并按时提供周转材料进场 计划，是保障安全生产和工程质量的一个前提。
柱模加固杆长度=柱子截面尺寸(b或h)+2×模板厚 度+2 ×方木高度+2×自由端长度(一般取200~500)
柱模加固杆根数（b方向）=[（柱子净高-300）÷ 柱箍间距+1]×4
柱模加固杆根数（h方向）=[（柱子净高-300）÷ 柱箍间距+1]×4
柱子与结构脚手架连接钢管长度及数量 柱模加固杆数量=柱模加固杆长度（b方向）×柱
根数×纵（横）向水平杆长度。
5、水平杆层数=楼层净高÷立杆步距+1 6、水平钢管总用量=（单步架纵向水平杆总量+单步
架横向水平杆总量） ×水平杆层数+其他部位水平 钢管用量。
剪刀撑
1、建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2001）关于剪刀撑布置的相关规定：
（1）满堂模板支架四边与中间每隔四排支架立杆应 设置一道纵向剪刀撑，由底至顶连续设置；
超高墙体加固体系一般由模板、方木、水平方向钢管加 固杆、竖直方向加固杆、山形卡、丝帽等组成，其模板 侧压力传递顺序如下：模板→方木→水平方向加固钢管 →竖起方向加固杆→山形卡→对拉螺栓。
由于墙体高度较大（4.5m以上），一般方木间距取150， 对拉螺栓间距取450×450。
墙体水平加固杆总量计算方法同普通高度墙体水平加固 杆计算方法。
竖向加固杆总量=（墙体长度÷对拉螺栓水平间距+1） ×内侧立杆的高度×2+ （墻体长度÷对拉螺栓水平间 距+1）×外侧立杆的高度×2。

方木、模板、钢管用量的计算参考

方木、模板、钢管用量的计算参考





应掌握周转材料的规格、性能及相关的知识。 应掌握工程所在地的物产、地理、水文、气象 等相关知识。 应掌握工程项目施工方案，熟练掌握与周转材 料相关的各分部、分项工程施工的详细工艺及 流程。 熟悉与周转材料相关工程的施工及验收规范、 技术规范、规程等。 具备相关的数学、力学等知识。
模板的计算 方木的计算 对拉螺栓的计算 钢管的计算 扣件的计算
一、快速估算法 1、每平方米模板方木（50×100）用量V： V=0.0333（m3） 二、根据施工方案精确计算 1、墙体模板方木用量的计算 2、柱模方木用量的计算 3、板模方木用量的计算 4、楼板模板方木用量的计算 5、主梁、次梁模板方木用量的计算 6、其它方木用量（如安全通道搭设、脚手架等）





墙体水平加固杆总量=墙体水平加固杆长度× 墙体水平加固杆根数 剪力墙端锁口杆长度=墙体厚度+2倍模板厚度 +2倍方木高度+2倍自由端长度。 剪力墙端锁口杆根数=剪力墙净高度÷对拉螺 栓竖向间距。 剪力墙端锁口杆总量=剪力墙端锁口杆长度× 根数 墙体加固钢管的总量=水平向加固杆总量+剪力 墙端锁口钢管总量。
3、小横杆（沿脚手架横向布置的水平杆） （1）小横杆长度=小横杆靠墙一端到装饰墙面的距离 （一般不大于100mm）+一个脚手板的宽度+立杆横距 +一个钢管外径+小横杆伸出扣件边缘的长度（一般取 100mm)。 例：以常用的立杆横距为1.05米的外脚手架为例，小 横杆长度=100+300+1050+51+100=1601 （2）小横杆数量（主节点部位）=外架外围周长÷外立 杆纵距×（外架高度÷立杆步距+1） （3）小横数量（非主节点部位）按脚手架施工方案确 定的每隔n步架满铺脚手板算出需要满铺脚手架的层 数，再按每层主节点数量的一半计算小横杆根数。 （4）小横杆总量=小横杆总根数×小横杆长度

办公楼装修改造工程劳动力安排计划及主要材料构件用量计划

办公楼装修改造工程劳动力安排计划及主要材料构件用量计划

办公楼装修改造工程劳动力安排计划及主要材料构件用量计划一、劳动力安排的指导思想为保证施工进度，本工程以各工序实行分段流水作业，科学的组织调度劳动力，做到均衡施工。

当进入某个工序或短时劳动力不足时，可经本公司调度部门从本公司内部其它项目工地调入支援突击。

整个施工过程不允许出现窝工或缺工的现象。

集中优势兵力，加紧吊顶施工进度，为设备安装做好准备。

二、劳动组织安排为保证施工质量，提高效率，便于核算，作业班组应保持相对稳定，各组配置专业工长一名，并由项目经理部统一安排，统筹调度。

主要分部工程的劳动力组织安排如下表所示。

序号工种人数1装饰木工10 2油漆工15 3砌筑工8 4钢筋工3 5模板工6 6付工40 7砼工10 8抹灰镶贴工15 9水管工3 10电工8 11架子工2 12机操工3合计123主要材料、构件用量计划序号材料名称规格型号单位数量1水泥32.5 级T55 2白水泥/T 1.2备注材3标砖240× 115×千块4中、粗砂地方材3 m5砾石Φ10-403 m6石灰膏地方材3 m7杉原条地方材3 m8松原木地方材3 m9圆钢Φ10 以内T 10圆钢Φ10 以上T 11螺纹钢Ⅱ Φ10-18T12防潮石膏板地方材2 m13焊接钢管地方材T 14石膏粉地方材T 15地面砖600*600㎡16地面砖300*300 ㎡㎡17PVC塑料排Φ50～ 110m周转材料用量计划表名称位数量竹架板块1000钢管吨5089012507504518201.21.41394210.55.671355112料进场时间根据施工进度备注材料进场安全网平方米800时间扣件个11000竹胶板平方米100根据施工进度模板平方米100做好平衡调度活动施工凳个60。

脚手架材料用量(钢管、模板、木枋)

脚手架材料用量(钢管、模板、木枋)

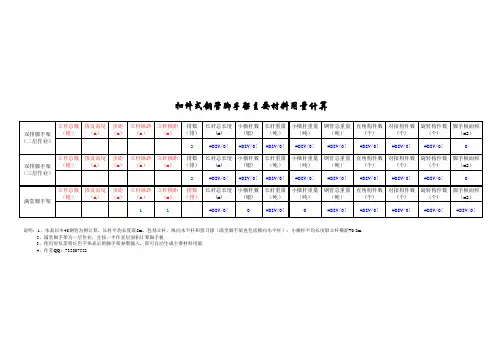

扣件式钢管脚手架主要材料用量计算
说明：1、本表以Φ48钢管为例计算，长杆平均长度取5m，包括立杆、纵向水平杆和剪刀撑（满堂脚手架也包括横向水平杆）；小横杆平均长度取立杆横距+0.5m
2、满堂脚手架为一层作业，且按一半作业层面积计算脚手板
3、使用时仅需将红色字体表示的脚手架参数输入，即可自动生成主要材料用量
4、作者QQ：735807522
剪力墙背楞钢管间距457mm。

0.457平方模板面积内有2m钢管。

因钢管端部伸出墙体进行加固，考虑5%的扩大系数。

剪力墙结构模板接触面积考虑建筑面积的3～3.5的系数，框架结构考虑2～2.5的系数。

剪力墙结构一般水平和竖向按照1:2比例划分。

框架结构相反。

木枋按照间距250布置，1米木枋占0.20平方模板面积，木枋按照截面尺寸0.05×0.1考虑。

方木、模板、钢管用量的计算参考

方木、模板、钢管用量的计算参考

需掌握的几个术语 1、防滑扣件：根据抗滑要求增设的非连接用途扣件。 2、外立杆：双排脚手架中离开墙体一侧的立杆，或 单排架立杆。 3、内立杆：双排脚手架中贴近墙体一侧的立杆。 4、主节点：立杆、纵向水平杆、横向水平杆三杆紧 靠的扣接点。 5、立杆步距：上下水平杆之间的轴线距离。 6、立杆间距：脚手架相邻立杆之间的轴线距离。 7、立杆纵距：脚手架立杆的纵向间距。 8、立杆横距：脚手架立杆的横向间距，单排脚手架 为外立杆轴线至墙面的距离。 9、扫地杆：贴近地面，连接立杆根部的水平杆
周转材料的计算




周转材料是施工能够顺利进行的保障条件之一，准 确的计算周转材料的使用可以保障周转材料的及时 供应，为施工做好前期准备工作。 准确的计算周转材料可以节约除消耗性材料、机械、 人工以外的工程成本，从而为企业创造更大的利润。 准确的计算周转材料用量并按时提供周转材料进场 计划，是保障安全生产和工程质量的一个前提。 能够准确计算各种周转材料用量，合理的利用周转 材料及时的办理退场，是一个施工人员生产管理能 力的一种体现形式。
（四）墙模板用量计算 混凝土和钢筋混凝土墙，每立方米混凝土模 板用量U6按下式计算： U6=2/d 式中d——墙体的厚度。
二、按照混凝土构件与混凝土的接触面展开 的办法精确计算模板工程量。 1、适用范围：常用于成本核算，及班组工 程款结算。 2、优点：数据准确 缺点：计算过程繁琐，占用时间较长，受 计算者个人水平影响较大。

水平杆 1、需了解知识点：扫地杆定义、立杆步距定义及纵、 横向水平杆的定义。 2、纵（横）向水平杆根数=纵（横向）向结构楼面长 度÷立杆纵（横）距+1。 3、纵（横）向水平杆长度≈纵（横）向结构楼面长度。 4、单步架纵（横）向水平杆总量=纵（横）向水平杆 根数×纵（横）向水平杆长度。 5、水平杆层数=楼层净高÷立杆步距+1 6、水平钢管总用量=（单步架纵向水平杆总量+单步 架横向水平杆总量） ×水平杆层数+其他部位水平 钢管用量。

方木、模板、钢管用量的计算参考

方木、模板、钢管用量的计算参考

2021/10/10
18
2021/10/10
19
墙体净高度：基础顶面或结构楼面到上层梁或板底的 高度。
普通高度墙体（4.5m以下）加固体系一般由模板、方 木、水平方向钢管加固杆、山形卡、丝帽等组成，其 模板侧压力传递顺序如下：模板→方木→水平方向加 固钢管→山形卡→对拉螺栓。
由于墙体高度不大（4.5m以下），一般方木间距取 150~200，对拉螺栓间距3.0米以下高度取450×450， 3米以上可适当加大至500~600。
2021/10/10
30
梁底立杆及其他杆件的计算：
1、普通梁底立杆的用量在计算结构脚手架时已经计算， 可单独不计算。
2、框支梁或转换层梁底立杆的用量应根据通过计算的施 工方案所确定的立杆间距、水平杆步距及剪刀撑的具体 数据进行计算。
3、转换层梁加固钢管用量计算示例：（见下图） （1）立杆（具体计算方法略） （2）水平杆（具体计算方法略） （3）剪刀撑（具体计算方法略）
2021/10/10
10
4.5m以下墙体对拉螺栓长度计算
2021/10/10
11
4.5m以上墙体对拉螺栓长度计算
2021/10/10
12
4.5米以下高度墙体对拉螺栓长度计算：墙厚 +2×18（模板厚）+2×95（方木厚）+2×51（水 平钢管外径尺寸）+2×（50～75）（钢管两边预 留长度）
2、优缺点： 优点：速度快，简便节约计算时间。
缺点：模板用量计算结果不够精确。
2021/10/10
5
（一）各种截面柱模板用量
1、正方形截面柱 其边长为a×a时，每立方米混 凝土模板用量U1按下式计算：
U1=4/a 2、圆形截面柱 其直径为d时，每立方米混凝土

扣件式钢管脚手架材料用量计算(钢管、模板、木枋)

扣件式钢管脚手架材料用量计算(钢管、模板、木枋)

扣件式钢管脚手架主要材料用量计算
说明：1、本表以Φ48钢管为例计算，长杆平均长度取5m，包括立杆、纵向水平杆和剪刀撑（满堂脚手架也包括横向水平杆）；小横杆平均长度取立杆横距+0.5m
2、满堂脚手架为一层作业，且按一半作业层面积计算脚手板
3、使用时仅需将红色字体表示的脚手架参数输入，即可自动生成主要材料用量
4、作者QQ：735807522
剪力墙背楞钢管间距457mm。

0.457平方模板面积内有2m钢管。

因钢管端部伸出墙体进行加固，考虑5%的扩大系数。

剪力墙结构模板接触面积考虑建筑面积的3～3.5的系数，框架结构考虑2～2.5的系数。

剪力墙结构一般水平和竖向按照1:2比例划分。

框架结构相反。

木枋按照间距250布置，1米木枋占0.25平方模板面积，木枋按照截面尺寸0.05×0.1考虑。

钢管,模板,方木用量计算

钢管,模板,方木用量计算

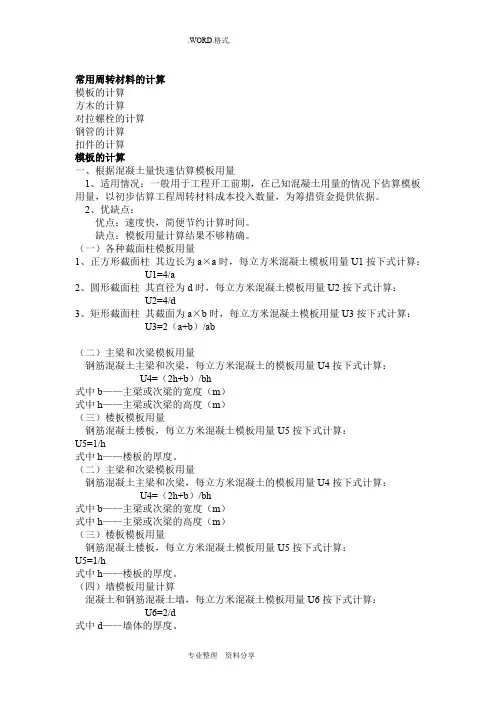

常用周转材料的计算模板的计算方木的计算对拉螺栓的计算钢管的计算扣件的计算模板的计算一、根据混凝土量快速估算模板用量1、适用情况：一般用于工程开工前期，在已知混凝土用量的情况下估算模板用量，以初步估算工程周转材料成本投入数量，为筹措资金提供依据。

2、优缺点：优点：速度快，简便节约计算时间。

缺点：模板用量计算结果不够精确。

（一）各种截面柱模板用量1、正方形截面柱其边长为a×a时，每立方米混凝土模板用量U1按下式计算：U1=4/a2、圆形截面柱其直径为d时，每立方米混凝土模板用量U2按下式计算：U2=4/d3、矩形截面柱其截面为a×b时，每立方米混凝土模板用量U3按下式计算：U3=2（a+b）/ab（二）主梁和次梁模板用量钢筋混凝土主梁和次梁，每立方米混凝土的模板用量U4按下式计算：U4=（2h+b）/bh式中b——主梁或次梁的宽度（m）式中h——主梁或次梁的高度（m）（三）楼板模板用量钢筋混凝土楼板，每立方米混凝土模板用量U5按下式计算：U5=1/h式中h——楼板的厚度。

（二）主梁和次梁模板用量钢筋混凝土主梁和次梁，每立方米混凝土的模板用量U4按下式计算：U4=（2h+b）/bh式中b——主梁或次梁的宽度（m）式中h——主梁或次梁的高度（m）（三）楼板模板用量钢筋混凝土楼板，每立方米混凝土模板用量U5按下式计算：U5=1/h式中h——楼板的厚度。

（四）墙模板用量计算混凝土和钢筋混凝土墙，每立方米混凝土模板用量U6按下式计算：U6=2/d式中d——墙体的厚度。

二、按照混凝土构件与混凝土的接触面展开的办法精确计算模板工程量。

1、适用范围：常用于成本核算，及班组工程款结算。

2、优点：数据准确缺点：计算过程繁琐，占用时间较长，受计算者个人水平影响较大。

方木的计算一、快速估算法1、每平方米模板方木（50×100）用量V：V=0.0333（m3）二、根据施工方案精确计算1、墙体模板方木用量的计算2、柱模方木用量的计算3、板模方木用量的计算4、楼板模板方木用量的计算5、主梁、次梁模板方木用量的计算6、其它方木用量（如安全通道搭设、脚手架等）4.5m以上墙体对拉螺栓长度计算 4.5m以上墙体对拉螺栓长度计算对拉螺栓长度的计算4.5米以下高度墙体对拉螺栓长度计算：墙厚+2×18（模板厚）+2×95（方木厚）+2×51（水平钢管外径尺寸）+2×（50～75）（钢管两边预留长度）4.5米以上高度墙体对拉螺栓长度计算: 墙厚+2×18（模板厚）+2×95（方木厚）+2×51（水平钢管外径尺寸）+2×51（竖向钢管外径尺寸）+2×（50～75）（钢管两边预留长度）对拉螺栓数量的计算1、墙体对拉螺栓a、止水型对拉螺栓个数=（墙体长度÷对拉螺栓水平间距+1）×[（墙体高度-150）÷对拉螺栓竖直间距+1]b、周转型对拉螺栓个数={（墙体长度÷对拉螺栓水平间距+1）×[（墙体高度-150）÷对拉螺栓竖直间距+1]} ×1.05注：其中1.05为周转型对拉螺栓的损耗2、柱对拉螺栓柱对拉螺栓个数计算方法根据实际柱截面尺寸及施工方案进行计算钢管数量的计算模板加固（支撑）体系钢管计算1、柱模钢管2、墙模钢管3、梁模钢管4、其它部分结构脚手架体系钢管用量计算1、立杆用量计算2、水平杆用量计算3、剪刀撑用量计算柱模钢管用量的计算柱净高：基础顶面或楼面至上层梁底的高度柱箍间距：指同向相邻两排加固柱箍钢管组合中心距柱模加固杆长度=柱子截面尺寸(b或h)+2×模板厚度+2 ×方木高度+2×自由端长度(一般取200~500)柱模加固杆根数（b方向）=[（柱子净高-300）÷柱箍间距+1]×4柱模加固杆根数（h方向）=[（柱子净高-300）÷柱箍间距+1]×4柱子与结构脚手架连接钢管长度及数量柱模加固杆数量=柱模加固杆长度（b方向）×柱模加固杆根数+柱模加固杆长度（h方向）×柱模加固杆根数+柱子与结构脚手架连接钢管报工程量注意事项：1、分规格报量2、按钢管长度模数确定钢管长度规格普通高度墙体钢管用量计算墙体净高度：基础顶面或结构楼面到上层梁或板底的高度。

模板支架钢管用量计算

模板支架钢管用量计算

模板支架钢管用量计算
立杆
1、立杆高度=层高-楼面板厚-模板厚度-30~50mm
2、立杆根数=X方向根楼×Y方向根数
X方向根数=X方向结构楼面长度÷立杆X向间距+1
Y方向根数=Y方向结构楼面长度÷立杆Y向间距+1
3、立杆总量=立杆高度×立杆根数+其他特殊部位立杆根数×该特殊部位立杆高度
4、说明：
（1）当结构楼面形状不规则时，应以实际需要设定或计算其根数和长度。

（2）当结构层高为非常见层高时，在选用钢管长度规格时应考虑相近钢管长度+可调底座的形式。

水平杆
1、需了解知识点：扫地杆定义、立杆步距定义及纵、横向水平杆的定义。

2、纵（横）向水平杆根数=纵（横向）向结构楼面长度÷立杆纵（横）距+1。

3、纵（横）向水平杆长度≈纵（横）向结构楼面长度。

4、单步架纵（横）向水平杆总量=纵（横）向水平杆根数×纵（横）向水平杆长度。

5、水平杆层数=楼层净高÷立杆步距+1
6、水平钢管总用量=（单步架纵向水平杆总量+单步架横向水平杆总量）×水平杆层数+其他部位水平钢管用量。

剪刀撑
1、建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2001）关于剪刀撑布置的相关规定：
（1）满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底
至顶连续设置；
（2）高于4米的模板支架其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。

2、剪刀撑钢管的长度应根据实际搭设的角度及楼层高度来计算。

3、剪刀撑钢管一般为对称双向布置，计算剪刀撑钢管根数时应注意。
