流体输配管网期末试卷

哈尔滨工业大学《流体输配管网》考试题及答案2009一、填空题（每空1.5分，共40分）1、管网构成的三个基本要素是（管段）、（节点）、和（动力源）。

管网系统在各节点处，（断面尺寸或流量）发生改变。

2、克契霍夫第一定律表述为（管网内通过任一节点的各流量的代数和为零），克契霍夫第二定律表述为（管网内任一环内，各管段水头损失的代数和为零）。

环状管网水力计算的方法主要有（解管段方程法）、（解节点方程法）和（解环方程法）。

3、某系列水泵的比转数n s越大，其所提供的扬程（越小）、流量（越大），水泵形状（粗胖），H-Q曲线呈现（陡降）的趋势。

4、空调建筑的卫生间排风竖井顶部装有排风机，冬季比夏季排风能力强，其原因是由于（冬季竖井内位压的存在增加了排风的动力，而夏季竖井内位压的存在成为排风的阻力）。

5、通风空调空气输送管网，沿流动方向风道内的全压（沿程下降），静压（可能上升、下降或相等）。

实现风管侧壁孔口均匀送风的基本条件是（保持各侧孔静压相等）、（保持各侧孔流量系数相等）和（增大出流角α）。

6、水力失调度是（管段实际流量与设计流量）的比值，水力稳定性系数是（管段规定流量与工况变化后管段最大流量）的比值。

提高管网水力稳定性的只要方法是（尽可能减小网路干管压降，而增大用户系统的压降）7、泵或风机的实际运行工况点是（泵或风机的性能）曲线和（管路性能）曲线的交叉点。

若想改变管网系统的工作点，常用的调节手段有（阀门调节）、（转速调节）和（切削叶轮调节）等办法。

二、简答和分析题（每题8分，共40分）1、试画出两台型号相同的水泵并联运行工况图示，并联后的流量是否为单台泵工作时流量的2倍？何种类型的水泵和管路性能更适合并联工作？答：如图所示，管路性能曲线为Ⅰ，并联后的工作点1，单台泵工作时的工作点2，可见并联后的总流量小于单台泵工作时流量的2倍。

并联的意义就是为了增加流量，因此管路性能曲线越平坦（管路阻抗小）、泵的性能曲线越平坦（比转数小），并联后增加的流量越大，越适合并联工作。

《流体输配管网》复习题一、填空题1、燃气储配站有三个功能：、和。

2、供热管网主干线水力计算时，采用的平均比摩阻越大，需要的管径越，运行费用越，水力稳定性越。

3、热水供暖系统水压曲线的位置，取决于和。

4、泵或风机的最佳工作区一般为的区域。

5、最不利环路应选最大的环路。

6、空调水系统冷冻水泵全部采用变速泵，两种压差控制方式中的方法更加节能。

7、通风空调空气输送管网，沿流动方向风道内的全压，静压。

8、在建筑排水系统中，随着排水流量的不断增加，立管中水流状态依次经历、. 、等三种流动状态。

9、离心式的泵或风机的损失主要有、、和. 。

10、离心式泵与风机的损失大致可分为：、、、. 等，其中引起泵与风机扬程和全压的降低，引起泵与风机流量的减少，和则引起耗功增多。

11、泵的入口与管网系统的连接有三个基本要求：、、。

12、离心式风机的出口安装角β2是前向型叶片，β2是后向型叶片。

13、切削叶轮调节的第一切削定律的性能关系为：，，. ，泵与风机性能调节的另两种主要调节方式是：、。

14、举出管网系统的三种定压式：、、气体定压。

二、选择题1、异程式热水采暖系统的水平失调是有下列哪个原因造成的？A、热压作用B、自然循环作用压力不同C、并联环路的阻力相差较大D、散热器在立管中的连接方式不同2、机械循环热水采暖系统的重力循环作用压力与下列哪个因素无关？A、供回水温度B、供回水密度C、散热器距热源的距离D、系统作用半径3、当外网的静压线低于用户的充水高度时，用户与外网可考虑下列哪种连接方式？A、直接连接B、间接连接C、直接连接，回水管设加压泵D、加混合水泵的直接连接4、某热水供热系统有5个采暖热用户，若关闭其中任何一个用户，下列哪个说法是错误的？A、其他四个用户流量按同一比例变化B、其他四个用户流量均增加C、系统的总阻力增大，总流量减小D、其他四个用户的室温均升高5、热水供热系统某用户阀门关闭后，该用户处供回水管的资用压差的情况如何？A、减小B、增大C、等于零D、不变6、当空调冷冻水系统中某阀门关小时，循环水泵的工作点在性能曲线图中的情况如何？A、向左上方移动B、向右下方移动C、不变D、向左下方移动7、如图所示，某空调冷冻水系统为异程式，共连接5个相同的空气处理机组，每个机。

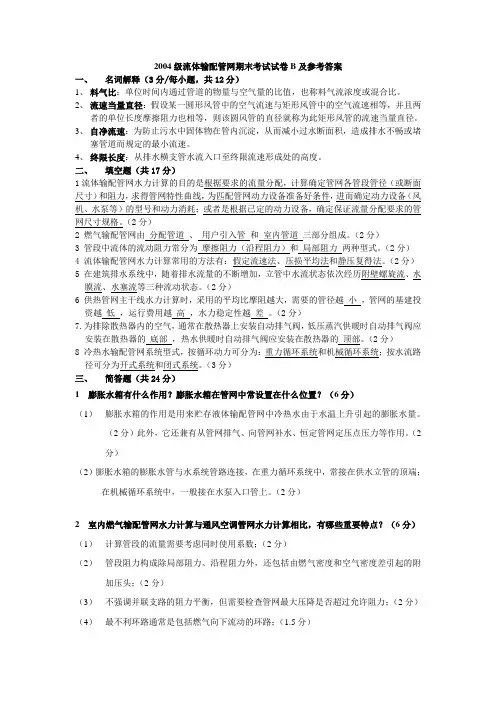

2004级流体输配管网期末考试试卷B及参考答案一、名词解释（3分/每小题，共12分）1、料气比：单位时间内通过管道的物量与空气量的比值，也称料气流浓度或混合比。

2、流速当量直径：假设某一圆形风管中的空气流速与矩形风管中的空气流速相等，并且两者的单位长度摩擦阻力也相等，则该圆风管的直径就称为此矩形风管的流速当量直径。

3、自净流速：为防止污水中固体物在管内沉淀，从而减小过水断面积，造成排水不畅或堵塞管道而规定的最小流速。

4、终限长度：从排水横支管水流入口至终限流速形成处的高度。

二、填空题（共17分）1流体输配管网水力计算的目的是根据要求的流量分配，计算确定管网各管段管径（或断面尺寸）和阻力，求得管网特性曲线，为匹配管网动力设备准备好条件，进而确定动力设备（风机、水泵等）的型号和动力消耗；或者是根据已定的动力设备，确定保证流量分配要求的管网尺寸规格。

（2分）2 燃气输配管网由分配管道、用户引入管和室内管道三部分组成。

（2分）3 管段中流体的流动阻力常分为摩擦阻力（沿程阻力）和局部阻力两种型式。

（2分）4 流体输配管网水力计算常用的方法有：假定流速法、压损平均法和静压复得法。

（2分）5 在建筑排水系统中，随着排水流量的不断增加，立管中水流状态依次经历附壁螺旋流、水膜流、水塞流等三种流动状态。

（2分）6 供热管网主干线水力计算时，采用的平均比摩阻越大，需要的管径越小，管网的基建投资越低，运行费用越高，水力稳定性越差。

（2分）7.为排除散热器内的空气，通常在散热器上安装自动排气阀，低压蒸汽供暖时自动排气阀应安装在散热器的底部，热水供暖时自动排气阀应安装在散热器的顶部。

（2分）8 冷热水输配管网系统型式，按循环动力可分为：重力循环系统和机械循环系统；按水流路径可分为开式系统和闭式系统。

（3分）三、简答题（共24分）1 膨胀水箱有什么作用？膨胀水箱在管网中常设置在什么位置？（6分）（1）膨胀水箱的作用是用来贮存液体输配管网中冷热水由于水温上升引起的膨胀水量。

学院领导B卷审批并签名广州大学2008-2009学年第 1 学期考试卷课程流体输配管网考试形式（闭卷，考试）一．判断题（每题2分，共20分；正确的在（）内打√，错误的打×）1．异程式水系统管路简单，不需要同程管，系统投资较少，因而常在水系统规模较大时采用。

（×）2.夏季时某卫生间排气竖井内气体密度大于室外，若无排气风机，竖井内气体将向下流动，倒灌进底层的卫生间。

（√）3.为便于进行并联管路阻力平衡，在统计局部阻力时，对于三通和四通管件的局部阻力系数，应列在流量较小的管段上。

（√）4.在空调冷热水管网中，膨胀水箱的主要作用是给水系统加压。

（×）与无限多叶片数的理论扬程5.叶轮对流体做功时，有限多叶片数的理论扬程HT的比值小于1，这是由于流体具有惯性的缘故。

（√）HT6.两台风机（或水泵）并联时，其总流量Q能等于各机单独工作时所提供的流量q1和q2之和。

（×）7.提高管网水力稳定性的主要方法是相对地减少网路干管的压降，或相对地增大用户系统的压降。

（√）8.通风机的风压是指风机进出口的动压差。

（×）129.对于有串联管路的调节阀，阀权度越大越好。

（×）10.欧拉方程的特点是流体经泵或风机所获得的理论扬程与被输送流体的种类有关。

（×）二．简答题（30分）1．下图为空调冷却水系统简图，请说明该管网系统分别按以下方面进行分类时各属于何种类型？（4分） （1）管内流动的介质； （2）动力的性质；（3）管内流体与管外流体的关系； （4）管道中流体流动方向的确定性。

（1）单相流（2）机械循环（3）开式系统（4）枝状管网2.为什么要通过全面的技术经济比较来选定流体输配管网合理的管内流速？（5分）管内的流速对通风、空调系统的经济性有较大的影响，对系统的技术条件也有影响。

流速高，风管断面小，占用的空间小，材料耗用少，建造费用小；但是系统的阻力大．动力消耗增大，运行费用增加，且增加噪声。

重庆大学《流体输配管网》课程试题（B 卷）一、什么是枝状管网？什么是环状管网？分别画一个枝状管网和一个环状管网的示意图，说明其主要区别。

（10分） 二、高层建筑竖向液体输配管网为什么要竖向分区？画出1个竖向分区的示意图，说明其作用。

（5分）三、说明公式l R P m ml ⋅=的使用条件。

为什么不同的管网，λ的计算公式可能会不相同？（5分）四、简述均匀送风管道设计的原理和主要步骤。

（10分）五、影响建筑排水管网的排水能力的主要因素有哪些？怎样提高排水能力？（10分）六、以气力输配管网为例，描述气—固两相流管网的水力特征。

气—固两相流管网水力计算的主要特点是什么？（10分）七、写出比转数s n 的数学表达式。

比转数s n 有什么应用价值？高比转数泵与风机和低比转数泵与风机有什么主要区别？（10分）八、某空调冷冻水管网的循环水泵转速2900m in r ，所配电机功率2.2KW 。

流量—管网在设计工况下运行时，流量为15h m 3，扬程为18.5m 。

（1） 画出设计工况下水泵的性能曲线和管网特性曲线，并标出工况点。

（2） 在部分负荷时，只需流量7.5m 3。

有哪些方法可将管网流量调节到7.5m 3？（3） 哪种方法最节能？为什么？（20分）九、如图所示通风系统，各管段的设计流速和计算阻力如下表。

（1） 系统风机的全压和风量应为多少？（2） 各设计风量能否实现？若运行时，测得1#排风口的风量为4000h m 3，2#、3#排风口的风量是多少？（3） 若运行中需要增加1#排风口的风量，应怎样调节？（20分）《流体输配管网》课程试题（B卷）参考答案一、枝状管网：管网有起点和终点、主管和支管，如图1；环状管网：管网起点和终点重合，构成闭合回路，如图2；图1 图2区别：枝状管网：系统简单，运行管理方便，但管网后备性差，管网某处发生故障时，该点后面管网部分将受影响而不能正常工作；环状管网：管网系统比较复杂，管网后备性好；某处发生故障时，流体可以通过环状管网从另一个方向流动，因此故障影响范围小。

S2S1h 1h 2tgth tg thS1h 1S2h 2双管系统 单管系统流体输配管网试卷（A 卷）一、简答题 （共40分，每题8分）1、 在供热管道上常采用补偿器，试说明补偿器的作用。

2、 试说明在供暖空调冷热水管网系统中膨胀水箱的作用；并分别说明在重力循环热水供暖系统和机械循环热水供暖系统中，膨胀水箱的膨胀管与水系统管路的连接方式。

3、 在供暖建筑物内，常发生垂直失调现象，试说明什么叫做系统的垂直失调？在单管供暖系统和双管供暖系统中，引起系统垂直失调的原因分别是什么？4、 试说明在气固两相流系统中，物料的悬浮速度、沉降速度以及输送风速的定义，并简述一下输送风速与悬浮速度两者之间的关系。

5、 简述一下什么叫水力失调，以及产生水力失调的原因？二、计算及证明题（共60分，每题15分）1、 如图所示，设h 1=3.5m ，h 2=3.1m ，散热器：Q 1=600W ，Q 2=700W 。

供水温度t g =95℃，供水密度3/9.961m kg g =ρ。

回水温度t h =70℃，回水密度3/8.977m kg h =ρ。

单管系统中，两层散热器间的管道中水的密度32/6.970m kg =ρ。

求：1）双管系统的重力循环作用压力。

2）单管系统各层之间立管的水温。

3）单管系统的重力循环作用压力。

2、 某一段圆形风管，通过风速仪侧得管内风速为40.4m/s ，但是由于风速仪事先未经校正，为了检验测量结果的正确性，决定采用毕托管来重新测量。

结果发现毕托管的两管内液柱高度差为0.1m ，（毕托管已经校正，且使用方法正确，毕托管内的液体为水。

）试说明风速仪的测量结果是否可靠？（提示：根据毕托管的工作原理，两管内液柱产生的压力差即为风管内气流的动压。

）3、 有一转速为n=1480r/min 的水泵，理论流量Q=0.0833m 3/s ，叶轮外径D 2=360mm ，叶轮出口有效面积A=0.023m 2，叶片出口安装角β2=300，试作出口速度三角形。

1、什么是开式管网？什么是闭式管网？试分别举出两个工程应用实例。

2、蒸汽供暖系统中疏水器起什么作用？它通常设置在系统的什么位置？3、管网中流体流动受到的摩擦阻力受哪些因素的影响？怎样计算摩擦阻力？4、假定流速法和压损平均法这两种水力计算方法各自的基本特点是什么？各适用于什么样的情况？5、燃气管网为什么要按输气压力分级？不同压力等级的管网之间应怎样进行连接？6、为什么说管内流速是流体输配管网的重要参数？怎样合理确定管内的流速？7、通风空调的风管系统和燃气输配管网，有哪些共同处？有哪些区别？8、建筑热水供暖管网系统与空调冷冻水管网系统的共同点是什么？不同点是什么？9、建筑排水管网内是液体单相流还是液——气两相流？建筑排水管网的流动障碍主要是什么？克服障碍、增强管网排水能力的关键技术措施是什么？10、假定某建筑的热水采暖系统和给水系统的管径、管网高度相同，管内流速也相同，两系统所需的水泵扬程是否相同？为什么？11、为什么供暖空调冷热水管网要设排气装置？排气装置设在什么地方？为什么建筑给水管网不设排气装置？12、确定图中管网的最不利环路。

13、泵与风机的理论扬程方程为：。

请回答：在什么条件下理论扬程方程可简化为：，这有何指导意义？14、说明公式的使用条件。

为什么不同的管网，的计算公式可能会不相同？15、简述均匀送风管道设计的原理和主要步骤。

16、影响建筑排水管网的排水能力的主要因素有哪些？怎样提高排水能力？17、写出比转数的数学表达式。

比转数有什么应用价值？高比转数泵与风机和低比转数泵与风机有什么主要区别？18、图中所示，（ a ）（ b ）（ c ）（ d ）（ e ）（ f ）（ g ）（ h ）（ i ）哪些是直接连接？哪些是间接连接？直接连接和间接连接的主要差别是什么？19、如图所示的管网内是否存在流动动力？若存在，请计算动力大小，并标明实际流动方向。

若不存在动力，请说明理由。

G ——热源 A 、 B ——换热器（向环境散热）20、如图所示的管网内是否存在流动动力？若存在，请计算动力大小，并标明实际流动方向。

机密★启用前大连理工大学网络教育学院大工20春《流体输配管网》课程考试期末考试复习题☆注意事项：本复习题满分共：200一、单选题（本大题共8小题，每小题2分，共16分）1、以下哪种风阀只具有控制功能，不具有调节功能。

（）A．防火阀B．插板阀C．三通调节阀答案：A2、膨胀水箱的循环管应接到系统定压点前的水平回水干管上，该点与定压点之间应保持（）m的距离。

A．0.5~1 B．1.5~3 C．4~5答案：B3、在层流区内，摩擦阻力系数值仅与（）有关。

A．管道材料的绝对粗糙度B．管道直径C．雷诺数答案：C4、在进行低压蒸汽供暖系统管路最不利环路的水力计算时，通常采用（）。

A．假定流速法B．压损平均法C．静压复得法答案：B5、在其他条件相同时，（）叶轮给出的能量最高。

A．前向叶片B．后向叶片C．径向叶片答案：A6、在某一气体管流断面，全压一定时，如静压增长，动压必（）。

A．增长B．不变C．减少答案：C7、系统中的压力低于大气压力，被称为（）。

A．高压蒸汽采暖B．低压蒸汽采暖C．真空蒸汽采暖答案：C8、高压蒸汽系统中，摩擦压力损失占总压力损失的百分数应为（）。

A．0.4B．0.6C．0.8答案：C二、多选题（本大题共8小题，每小题3分，共24分）1、变风量通过送风系统的变风量末端来实现。

变风量末端装置有（）。

A.节流型B.旁通型C.离心式D.诱导型答案：ABD2、高层建筑流体输配管网具有（）特点。

A.低层管道中静水压力过大问题B.需要采用耐高压的管材、附件和末端装置C.存在垂直失调问题D.管道布置时需要进行竖向分区答案：ABCD3、空气从孔口流出时，它的实际流速和出流方向取决于（）。

A.静压产生的流速B.流速方向C.管内流速D.流量系数答案：ABC4、室外热水供热管网水力计算的参数是（）。

A.室外空气温度B.管道的直径C.压力损失D.热媒流量答案：BCD5、横管断面水深和流速的大小与（）有关。

A.卫生器具类型B.单位时间内排放流量C.管径D.排放点的高度答案：ABCD6、立管中最大负压值的大小取决于（）。

重庆大学《流体输配管网》课程试题（B 卷）一、什么是枝状管网？什么是环状管网？分别画一个枝状管网和一个环状管网的示意图，说明其主要区别。

（10分）二、高层建筑竖向液体输配管网为什么要竖向分区？画出1个竖向分区的示意图，说明其作用。

（5分）三、说明公式l R P m ml ⋅=的使用条件。

为什么不同的管网，λ的计算公式可能会不相同？（5分）四、简述均匀送风管道设计的原理和主要步骤。

（10分）五、影响建筑排水管网的排水能力的主要因素有哪些？怎样提高排水能力？（10分）六、以气力输配管网为例，描述气—固两相流管网的水力特征。

气—固两相流管网水力计算的主要特点是什么？（10分）七、写出比转数s n 的数学表达式。

比转数s n 有什么应用价值？高比转数泵与风机和低比转数泵与风机有什么主要区别？（10分）八、某空调冷冻水管网的循环水泵转速2900m in r ，所配电机功率2.2KW 。

流管网在设计工况下运行时，流量为15h m 3，扬程为18.5m 。

（1） 画出设计工况下水泵的性能曲线和管网特性曲线，并标出工况点。

（2） 在部分负荷时，只需流量7.5m 3。

有哪些方法可将管网流量调节到7.5h m 3？（3） 哪种方法最节能？为什么？（20分）九、如图所示通风系统，各管段的设计流速和计算阻力如下表。

（1） 系统风机的全压和风量应为多少？（2） 各设计风量能否实现？若运行时，测得1#排风口的风量为4000m 3，2#、3#排风口的风量是多少？（3） 若运行中需要增加1#排风口的风量，应怎样调节？（20分）《流体输配管网》课程试题（B 卷）参考答案一、枝状管网：管网有起点和终点、主管和支管，如图1；环状管网：管网起点和终点重合，构成闭合回路，如图2；图1 图2区别：枝状管网：系统简单，运行管理方便，但管网后备性差，管网某处发生故障时，该点后面管网部分将受影响而不能正常工作；环状管网：管网系统比较复杂，管网后备性好；某处发生故障时，流体可以通过环状管网从另一个方向流动，因此故障影响范围小。

流体输配管网期末复习习题试卷(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--流体输配官网期末复习习题试卷一、填空题（每道题2分）1.流体输配管网水力计算的目的是根据要求的流量分配，计算确定管网各管段管径（或断面尺寸）和阻力，求得管网特性曲线，为匹配管网动力设备准备好条件，进而确定动力设备（风机、水泵等）的型号和动力消耗；或者是根据已定的动力设备，确定保证流量分配要求的管网尺寸规格。

2. 气体输送系统常用的水力计算方法：假定流速法，压损平均法和静压复得法_。

3. 在气体输送系统中，当系统的布置已确定，实现阻力平衡的方法有：调整泵或风机的性能曲线，调整管路的性能曲线。

4. 风机和泵的常用三种性能曲线是：1）流量和扬程或压头曲线，2）流量和轴功率曲线_，3）流量和效率曲线。

5. 我国热水集中供热系统的最常用型式是：双管闭式热水供热系统。

6. 冷热水输配管网系统型式，按循环动力可分为：重力循环管网和机械循环管网；按流体介质可分为气体输配管网，液体输配管网，气-固两相流管网，汽-液两相流管网，液-气两相流管网。

7. 只具有控制功能的风阀有止回阀，放火阀，排烟阀等。

8. 常用的空调风系统型式有一次回风，二次回风，双风道，变风量。

9. 离心式风机的出口安装角β2 >90度 是前向型叶片，β2 <90度 是后向型叶片，β2 =90度 是径向型叶片。

10. 泵的入口与管网系统的连接有三个基本要求： 不漏气 、 不积气 、 不吸气 。

6、写出比转数s n 的数学表达式。

比转数s n 有什么应用价值高比转数泵与风机和低比转数泵与风机有什么主要区别 答：1234V s q n n H =。

比转数s n 是表明泵与风机性能参数n 、V q 、H 的综合特性指标；可用来划分泵与风机的类型，反映叶轮的几何形状以及用来指导泵与风机的相似设计；高比转数的风机，说明风机的流量大、压力低，叶轮出口相对宽度22D b 大；低比转数的风机，说明流量小、压力高，叶轮出口相对宽度22D b 小。

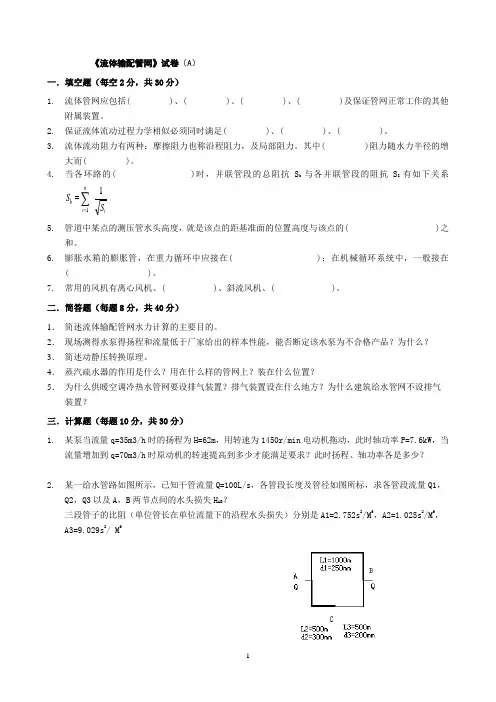

《流体输配管网》试卷（A ）一． 填空题（每空2分，共30分）1. 流体管网应包括( )、( )、( )、( )及保证管网正常工作的其他附属装置。

2. 保证流体流动过程力学相似必须同时满足( )、( )、( )。

3. 流体流动阻力有两种：摩擦阻力也称沿程阻力，及局部阻力。

其中( )阻力随水力半径的增大而( )。

4. 当各环路的( )时，并联管段的总阻抗S b 与各并联管段的阻抗S I 有如下关系ini b S S 11∑== 5. 管道中某点的测压管水头高度，就是该点的距基准面的位置高度与该点的( )之和。

6. 膨胀水箱的膨胀管，在重力循环中应接在( )；在机械循环系统中，一般接在( )。

7. 常用的风机有离心风机、( )、斜流风机、( )。

二． 简答题（每题8分，共40分）1． 简述流体输配管网水力计算的主要目的。

2． 现场测得水泵得扬程和流量低于厂家给出的样本性能，能否断定该水泵为不合格产品？为什么？ 3． 简述动静压转换原理。

4． 蒸汽疏水器的作用是什么？用在什么样的管网上？装在什么位置？5． 为什么供暖空调冷热水管网要设排气装置？排气装置设在什么地方？为什么建筑给水管网不设排气装置？三． 计算题（每题10分，共30分）1. 某泵当流量q=35m3/h 时的扬程为H=62m ，用转速为1450r/min 电动机拖动，此时轴功率P=7.6kW ，当流量增加到q=70m3/h 时原动机的转速提高到多少才能满足要求？此时扬程、轴功率各是多少？2. 某一给水管路如图所示，已知干管流量Q=100L/s ，各管段长度及管径如图所标，求各管段流量Q1，Q2，Q3以及A ，B 两节点间的水头损失H AB ？三段管子的比阻（单位管长在单位流量下的沿程水头损失）分别是A1=2.752s 2/M 6，A2=1.025s 2/M 6，A3=9.029s 2/ M 63. 某闭式水管网系统并联有两台相同的循环水泵。

青岛理工大学试卷标准答案及评分标准专用纸18 ~ __19__学年第 2 学期流体输配管网课程试卷标准答案及评分标准A(√)/B( ) 卷一、填空题（1）流体输配管网中实际运行流量与对应的设计流量不一致的现象称为水力失调。

（2）在液体管路中，将各节点的测压管水头高度顺次连接起来形成的线，称为水压图。

（3）管网中各个管段或用户，在其它管段或用户的流量改变时，保持本身流量不变的能力，称其为管网的水力稳定性。

（4）调节阀的工作流量特性指调节阀在前后压差随流量变化的工作条件下，调节阀的相对开度与相对流量之间的关系。

（5）当风机在非稳定工作区运行时，出现一会儿由风机输出流体，一会儿流体由管网中向风机内部倒流的现象，专业中称之为“喘振”。

二、基本概念题1、流体输配管网的基本功能是什么？怎样才能实现流体输配管网的基本功能？答：基本功能是按照一定的要求实现流体的输送和分配。

要实现流体输配管网的基本功能，需要正确设计管道系统；合理配置动力及保证管网正常运行和便于检测、调控的装置，按照正确的手段进行运行调控。

2、什么是枝状管网？什么是环状管网？分别画一个枝状管网和一个环状管网的示意图，说明其主要区别。

答：枝状管网：管网有起点和终点、主管和支管，如图1；环状管网：管网起点和终点重合，构成闭合回路，如图2；区别：枝状管网：系统简单，运行管理方便，但管网后备性差，管网某处发生故障时，该点后面管网部分将受影响而不能正常工作；环状管网：管网系统比较复杂，管网后备性好；某处发生故障时，流体可以通过环状管网从另一个方向流动，因此故障影响范围小。

青岛理工大学试卷标准答案及评分标准专用纸3、膨胀水箱有什么作用？膨胀水箱在管网中常设置在什么位置？答：（1）膨胀水箱的作用是用来贮存液体输配管网中冷热水由于水温上升引起的膨胀水量。

此外，它还兼有从管网排气、向管网补水、恒定管网定压点压力等作用。

（2）膨胀水箱的膨胀水管与水系统管路连接，在重力循环系统中，常接在供水立管的顶端；在机械循环系统中，一般接在水泵入口管上。

流体输配管网试题（一）一单项选择题(本大题共10小题，每小题1分，共10分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内1．如图所示，把一只玻璃杯的杯口朝下，竖直按入水中，在杯子按入水中的过程中则A．杯内充满水B．水不能进入杯内C．水进入杯中，杯中空气压强越来越小D．水进入杯中，杯中空气压强越来越大2．（多选）医生为了给患者输液，用网兜把药瓶倒挂在支架上，瓶口插有输液管和空气管，如图8所示。

输液过程中，下列说法正确的是3．如果血液回流到输液管中，可将药瓶适当的升高B．瓶内药液对瓶盖的压强越来越大C．瓶内上方气体的压强始终不变D．空气管中的空气与药液接触处的压强等于大气压4．“八月秋高风怒号，卷我屋上三重茅”，诗中包含的科学道理是A．风声是空气振动而产生的声音B．力是改变物体运动状态的原因C．屋顶上方空气流速快，压强小；屋内空气不流动，压强大D．风使屋顶产生的升力大于屋顶重力5．如图所示．在水平公路上，小汽车作匀速直线运动时与静止时相比较，下列说法正确的是：A．运动时对地面的压力小于静止时B．运动时对地面的压力等于静止时C．运动时与地面的摩擦力小于静止时D．运动时与地面的摩擦力大于静止时6．你是否有这样的经历：撑一把雨伞行走在雨中, 如图所示, 一阵大风吹来, 伞面可能被“吸”, 严重变形。

下列有关这一现象及其解释，正确的是A．伞面被向下“吸” B．伞上方的空气流速大于下方C．伞上方的空气流速等于下方D．伞上方的空气流速小于下方7.小华制成如图5所示的“自动给水装置”，是用一个装满水的塑料瓶子倒放在盆景中，瓶口刚好被水浸没。

其瓶中水面能高于盆内水面，主要是由于【 】A 、瓶的支持力的作用B 、瓶的重力作用C 、水的浮力作用D 、大气压的作用8.关于物理知识在生活中的应用，下列说法不正确的是【 】A ．用吸管喝饮料时利用了液体压强B ．茶壶利用了连通器的原理C ．电饭锅工作利用了电流的热效应D ．拍打衣服上的灰尘利用了惯性9.用托里拆利实验测定大气压的数值时（玻璃管内水银面的上方是真空）,下列过程导致测量的数值发生变化的是A 、将实验从山下移到山上B 、使玻璃管稍下降一点C 、、使玻璃管稍倾斜一点D 、换用稍粗点的玻璃管10. 如图7-7所示 ，利用托里拆利实验装置测量大气压强时，当玻璃管内的水银柱稳定后，在玻璃管的顶部穿一小孔，那么管内的水银液面将A.保持不变B.逐渐下降，最终与管外液面相平C.逐渐上升，最终从小孔中流出D.稍微下降一些二填空题(本大题共5小题，每空2分，共10分)1．在气体和液体中，流速越大的位置压强越______，流速越小的地方压强越 ______。

西科⼤,流体输配管⽹,考试试题⼀、判断题-1、所有管⽹的并联管路阻⼒都应该相等(错)2、同程式管⽹各并联环路阻抗相等，异程式不相等(对)3、管路最长和部件多的环路为最不利环路(对)4、环状管⽹与枝状的最根本区别在于是否连成环状(对)5、双管系统与单管系统的垂直失调是基于不相同原理()6、调节阀的阀权度越⼤越好(错)7、⾼层建筑的排⽓竖井，由于位压的影响，冬季排⽓能⼒⽐夏季强(对)8、在吸⼊式风机管路中，管外⽓体渗⼊管内可能会发⽣在风机的吸⼊和压出段(对)9、当泵的⼯况沿⼴义管⽹特性曲线变化时,⼯况点之间满⾜相似⼯况。

(对)10、闭式管⽹特性曲线⼤多是狭义管⽹特性曲线(对)11、静压复得法适⽤于均匀送风管道设计(对)12、双管闭式热⽔供热系统是我国⽬前最⼴泛应⽤的热⽔供热系统(对)13、调节阀在并联管道中实际可调⽐的下降⽐串联管路管道更严重(对)14、⾼层建筑的排⽓竖井，由于位压的影响，冬季排⽓能⼒不如夏季强(错)15、供暖管⽹中由于各层作⽤压⼒不同，单、双管系统均出现垂直失调(错)16、只要满⾜节点流量的平衡，环状⼲线各管段的流量可以任意分配(错)17、环状管⽹各管段之间的串并联关系式全部确定的。

(错)18、⽓体管⽹系统的性能调节适⽤吸⼊管路调节⽅法（对）19、⽔泵的最⼤安装⾼度等于其吸上真空⾼度(错)⼆、简答题1、⾼层建筑竖向液体输配管⽹为什么要竖向分区？画出1个竖向分区管⽹的⽰意图。

⾼层建筑⾼度⼤，底层管道中的静⽔压⼒较⼤。

为了克服静⽔压⼒过⼤的弊病，保证管⽹正常运⾏和设备可靠性，对⾼层建筑竖向流体输配管⽹进⾏分区。

以⾼层建筑给⽔为例，竖向按串联式分为⾼、中、低三区,如图3。

⽔箱1、2、3分别向低、中、⾼三区供⽔，各区管⽹中的静⽔压⼒都适中，系统耐压要求降低，费⽤减⼩，启停时产⽣⽔锤的危险性减⼩，⽔流噪⾳⼩，运⾏稳定可靠2、简述枝状管⽹⽔⼒计算通⽤⽅法。

3、燃⽓输配管⽹是开式还是闭式？上下级管⽹之间采⽤直接连接还是间接连接？燃⽓输配管⽹为何有的采⽤环状，有的采⽤枝状？4、如何确定环路的资⽤动⼒?最不利环路资⽤动⼒的计算⽅法与其他环路有何差异?5、简述管⽹⽔⼒稳定性的概念，提⾼管⽹⽔⼒稳定性的主要途径是什么?①管⽹中各个管段或⽤户，在其它管段或⽤户的流量改变时，保持本⾝流量不变的能⼒，称其为管⽹的⽔⼒稳定性。

大连理工大学22春“建筑环境与能源应用工程”《流体输配管网》期末考试高频考点版（带答案）一.综合考核(共50题)1.利用蒸汽和凝水的密度不同，形成凝水液位，以控制凝水排水孔自动启闭工作的是()。

A.热静力型疏水器B.热动力型疏水器C.机械型疏水器参考答案：C2.对于液体管路，泵的调节阀通常只能安装在压出管上。

()A.正确B.错误参考答案：A3.以下不属于液气两相流管网排水立管中水流流动状态的是()。

A.附壁螺旋流B.满管流C.水膜流D.水塞流参考答案：B4.高压蒸汽供暖系统中，汽、水同向流动时最大允许流速不应大于60m/s。

()A.正确B.错误参考答案：BT.对F.错参考答案：T6.流体所获得的理论扬程HT∞与被输送流体的种类无关。

()T.对F.错参考答案：T7.只要满足节点流量的平衡要求，环状干线各管段的流量可以任意分配。

() T.对F.错参考答案：F8.闭式管网串联环路中，影响垂直失调的原因是由于各层作用动力不同。

()A.正确B.错误参考答案：B9.大型风机为增加效率和降低噪声水平，几乎都采用前项叶型。

()A.正确B.错误参考答案：B10.调节阀的阀权度与调节阀的工作流量特性偏移理想特性的程度无关。

()参考答案：F11.高层建筑流体输配管网具有()特点。

A.低层管道中静水压力过大问题B.需要采用耐高压的管材、附件和末端装置C.存在垂直失调问题D.管道布置时需要进行竖向分区参考答案：ABCD12.根据水压曲线的()，可以确定管段的单位管长的平均压降的大小。

A.倾角B.长度C.坡度参考答案：C13.排水立管中随着水流下降流速的增加，水膜所受管壁摩擦力减小。

()A.正确B.错误参考答案：B14.汽水分离器安装位置不包括()。

A.锅炉出口B.用汽设备的进口C.减压阀和流量计等设备的进口D.水泵入口参考答案：D闭式液体管网中，确定实际循环作用动力大小时需考虑水在管路中冷却产生的作用力。

() T.对F.错参考答案：T16.调节阀的典型理想流量特性有()。

河北建筑工程学院流体输配管网批次专业：201701-建筑环境与设备工程课程：流体输配管网总时长：120分钟1. ( 单选题 ) 离心式泵与风机是由原动机带动叶轮旋转,( ),从而使流体获得能量。

(本题2.0分)A、流道内流体受到离心力B、叶轮上叶片产生离心力C、叶轮中心处形成真空D、叶轮上叶片对流体做功学生答案：A标准答案：D解析：得分：02. ( 单选题 ) 下列哪一项不属于燃气储存站的作用?( )(本题2.0分)A、储存必要的燃气量用以调峰B、使多种燃气混合,保证用气组分均衡C、将燃气加压以保证每个燃气用具前有足够的压力D、保持调节后的压力稳定学生答案：D标准答案：D解析：得分：23. ( 单选题 ) 驼峰型流量扬程性能曲线的特点是:在曲线最高点( )。

(本题2.0分)A、为不稳定工作点,其余均为稳定工作区域B、右侧为不稳定工作区域C、附近为不稳定工作区域D、左侧为不稳定工作区域学生答案：D标准答案：D解析：得分：24. ( 单选题 ) 在对某公共建筑空调水系统进行调试时发现,循环水泵选型过大,输送能耗过大,必须进行改造,下列哪一项措施的节能效果最差?( )(本题2.0分)A、换泵B、切削水泵叶轮C、增设调节阀D、增设变频装置学生答案：C标准答案：C解析：得分：25. ( 单选题 ) 离心泵启动前需将泵壳和吸水管路灌满水,灌水的作用是( )。

(本题2.0分)A、防止水泵发生汽蚀B、增大叶轮进口真空值C、降低水泵启动功率D、降低电耗学生答案：B标准答案：B解析：得分：26. ( 单选题 ) 整栋高层建筑若采用同一给水系统供水,则下列说法哪一项错误?( )(本题2.0分)A、经济性好B、启闭龙头易产生水锤C、管道、附件可能损坏D、开启龙头时可能会出现水流喷溅学生答案：A标准答案：A解析：得分：27. ( 单选题 ) 当湿饱和蒸汽经过阻力较大的阀门后,下列哪一项说法错误?( )(本题2.0分)A、压力下降B、体积膨胀C、温度下降D、体积缩小学生答案：A标准答案：D解析：得分：08. ( 单选题 ) 为消除剩余压头,通常在用户引入口或热力站处安装( )(本题2.0分)A、调压阀门B、过滤器C、止回阀D、流量计学生答案：A标准答案：A解析：得分：29. ( 单选题 ) 水平放置的渐扩管,若忽略水头损失,断面形心点的压强,沿流动方向( )(本题2.0分)A、上升B、下降C、不变D、以上三者均有可能学生答案：C标准答案：A解析：得分：010. ( 单选题 ) 不可压缩流体流动时,下述论述中正确的为( )。
