控制系统中连续域—离散化设计_非常全

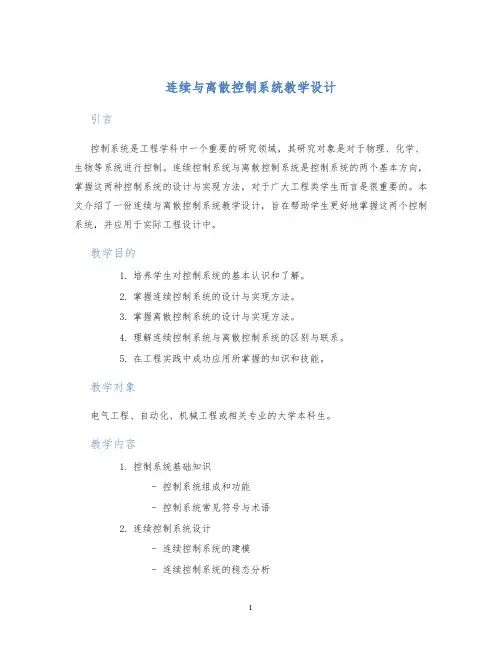

连续与离散控制系统教学设计引言控制系统是工程学科中一个重要的研究领域，其研究对象是对于物理、化学、生物等系统进行控制。

连续控制系统与离散控制系统是控制系统的两个基本方向，掌握这两种控制系统的设计与实现方法，对于广大工程类学生而言是很重要的。

本文介绍了一份连续与离散控制系统教学设计，旨在帮助学生更好地掌握这两个控制系统，并应用于实际工程设计中。

教学目的1.培养学生对控制系统的基本认识和了解。

2.掌握连续控制系统的设计与实现方法。

3.掌握离散控制系统的设计与实现方法。

4.理解连续控制系统与离散控制系统的区别与联系。

5.在工程实践中成功应用所掌握的知识和技能。

教学对象电气工程、自动化、机械工程或相关专业的大学本科生。

教学内容1.控制系统基础知识–控制系统组成和功能–控制系统常见符号与术语2.连续控制系统设计–连续控制系统的建模–连续控制系统的稳态分析–连续控制系统的设计、调试和验证3.离散控制系统设计–离散控制系统的设计方法–采样定理与离散化建模–离散控制系统的稳态分析–离散控制系统的设计、调试和验证4.连续控制系统与离散控制系统的联系与区别–正确比较两种控制系统各自的特点和应用范围5.教学实践和实验–实际运用所学知识进行任务分析、建模和设计–使用软件进行系统仿真、调试和验证–使用物理模型进行实验–进行控制效果的测试和比较教学方法1.理论课–采取教师授课、案例讲解和学生交流互动相结合的方式进行。

–大量应用MATLAB/Simulink软件进行仿真2.实验教学–学生在电气或自控实验室内完成具体的系统建模、仿真，测试和实验。

3.课程实践–学生完成实际工程任务的分析、设计和控制实现。

教材主教材：•《现代控制系统》（Richard C.Dorf and Robert H.Bishop）•《控制科学与工程导论》（皮克林）参考书目：•《控制系统工程实践》（Chee-Mun Ong）•《现代控制工程》（Ogata）•《自动控制原理》（曹毅）•《现代控制理论及其应用》（谢尔顿.罗斯）教学评估1.平时成绩占教学总成绩的40%，包括学习笔记、作业、实验报告等。

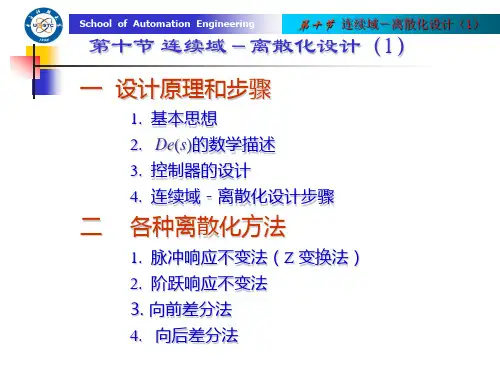

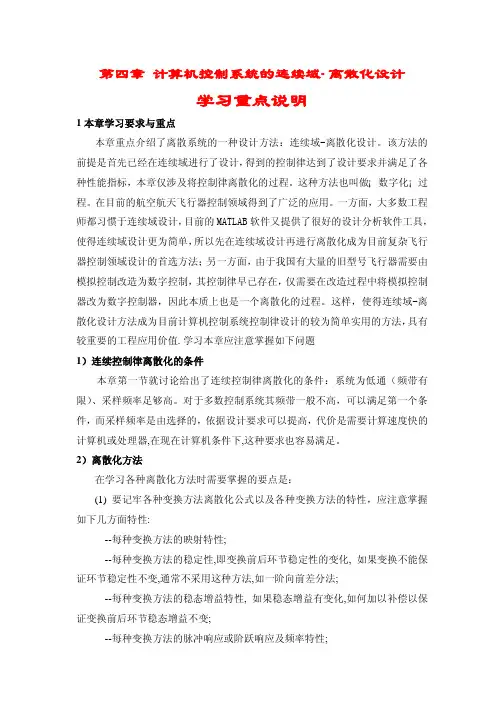

第八章 连续域-离散化设计8.1设计的基本原理7.4)(109z 811实现：章、：域设计控制器（离散）章）连续域离散化（章）现代控制理论（反馈控制理论：域设计控制器（连续）z D s ⎪⎭⎪⎬⎫→⎩⎨⎧连续域－离散化设计方法：D(s)→ D(z)控制器软件的实现过程：1）根据被控对象的传递函数)(s G ，按连续系统的分析与设计方法设计)(s D稳（稳定性）：稳定裕度（幅值裕度和相角裕度） 准（稳态误差）：位置、速度和加速度误差系数 快（动态性能指标）：谐振峰值、谐振频率、通频带、阻尼比最小拍：在离散系统中，调节时间的长短以采样周期个数表示，一个采样周期称一拍，调节时间最短的系统称最小拍2）根据系统特性和要求选T （9章） 3）D(s)→ D(z)4）标准)(s D 与)(z D 性能对比 5）由)(z D 求差分方程，编软件程序 6）系统调试8.2冲击响应不变法（Z 变换）一、定义：○1)()]([z D s D Z =； 二、特性：1频率坐标变换是线性（T ωω→）变换 说线性不妥，有超越函数e∑+∞-∞=±==±==n s jn j s e z jn j D T s D z D sT j )(1)(*)(ωωωωω s ω太小易混叠，应提高s ω2若)(s D 稳定，则)(z D 稳定3)(s D 与)(z D 的冲击响应相同冲击响应为)(t δ，其拉氏变换为1)]([=t L δ，若输入为冲击响应，则1)]([)(==t L s R δ)]([)]()([)(s D Z s R s D Z z D ==若不为冲击响应，则)]([)]()([)(s D Z s R s D Z z D ≠=4无串联性)]([)]([)]()([2121s D Z s D Z s D s D Z ≠注意：若保持增益不变，根据∑+∞-∞=±==±==n s jn j s e z jn j D T s D z D sT j )(1)(*)(ωωωωω 则)]([)(*s D TZ z D = 三、例题例：已知23)(+=s s D ，T=0.01s ，求)(z D 解：101.02113]23[)(-⨯--⨯=+=z e s Z z D 例：已知2)1()(+=s ss D ，T=1s ，求)(z D解：])1([)(2+=s sZ z D21211222212111)()()()(][d d ])1()1[(d d ])1()1[(d d lim ])()[(d d lim )!1(1T T T s sT sT sT s sTs sT sT s sTq i q q p s i e z TZe e z e z sZTe e z e z zs s e z zs s s s e z zs s s s e z zs F p s s q R i ----=-=-=--→--→---=-+-=-=-++=-++=---=8.3阶跃响应不变法一、定义（1） （2） （3）这种方法的思想是先将模拟控制器)(s D 近似为加零阶保持器的系统，再将该系统用Z 变换方法离散化为数字控制器)(z D 。

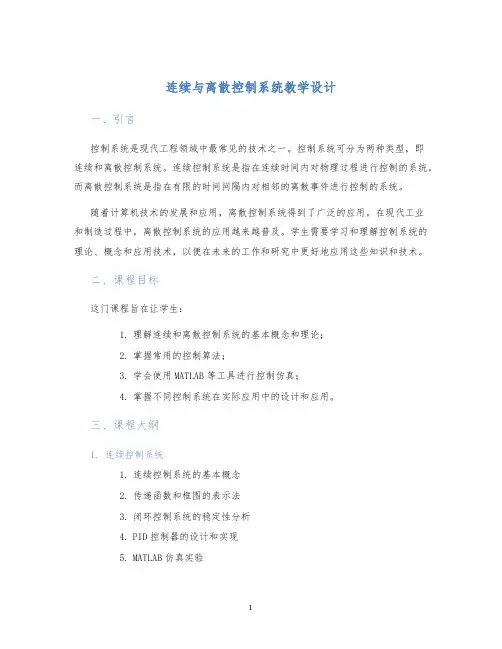

连续与离散控制系统教学设计一、引言控制系统是现代工程领域中最常见的技术之一。

控制系统可分为两种类型，即连续和离散控制系统。

连续控制系统是指在连续时间内对物理过程进行控制的系统，而离散控制系统是指在有限的时间间隔内对相邻的离散事件进行控制的系统。

随着计算机技术的发展和应用，离散控制系统得到了广泛的应用。

在现代工业和制造过程中，离散控制系统的应用越来越普及。

学生需要学习和理解控制系统的理论、概念和应用技术，以便在未来的工作和研究中更好地应用这些知识和技术。

二、课程目标这门课程旨在让学生：1.理解连续和离散控制系统的基本概念和理论；2.掌握常用的控制算法；3.学会使用MATLAB等工具进行控制仿真；4.掌握不同控制系统在实际应用中的设计和应用。

三、课程大纲1. 连续控制系统1.连续控制系统的基本概念2.传递函数和框图的表示法3.闭环控制系统的稳定性分析4.PID控制器的设计和实现5.MATLAB仿真实验2. 离散控制系统1.离散控制系统的基本概念2.Z变换和框图的表示法3.闭环控制系统的稳定性分析4.离散PID控制器的设计和实现5.MATLAB仿真实验3. 综合应用实验在综合应用实验中，将要求学生根据实际的应用场景，设计并实现相应的控制算法。

具体要求将在课程进展中与学生详细讲解。

四、课程教学方法1. 前置课程控制系统课程需要一定的数学和物理基础。

学生需要先掌握微积分、线性代数和基本物理知识。

2. 教学方法本课程将采取如下教学方法，以提高学生的学习效果和学习兴趣：•授课教师将介绍本课程的理论知识和应用技术。

•实验通过MATLAB仿真实验，帮助学生理解控制系统的基本操作和应用技术。

•综合实验根据实际的应用场景和课程进展，要求学生设计并实现相应的控制算法。

3. 评估方式本课程评估方式包括：•平时成绩学生的出勤率、作业和实验成绩。

•期中考试和期末考试涵盖控制系统理论、概念和应用技术。

•综合应用实验综合应用实验的成果和报告将作为本课程的一部分，用于评估学生的基本能力和综合素质。

计算机控制06离散化设计与连续化设计方法离散化设计方法是指将连续系统离散化为离散系统的设计方法。

在离散化设计中，连续系统的时间和状态被离散化成一系列离散时间和状态。

离散化设计的基本原理是将连续时间转换为离散时间，将连续状态转换为离散状态。

离散化设计的方法主要包括离散化采样和离散化控制。

离散化采样是指将连续时间变量转换为离散时间变量的方法。

常见的采样方式有周期采样和非周期采样。

周期采样是指以固定时间间隔对连续时间进行采样，而非周期采样是指根据需要对连续时间进行不规则的采样。

离散化采样的目的是为了得到连续系统在离散时间点上的状态。

离散化控制是指将连续控制转换为离散控制的方法。

离散化控制的关键是将连续时间域的控制器转换为离散时间域的控制器，以实现对离散系统的控制。

离散化控制的常用方法包括脉冲响应、零阶保持和减少模型等。

离散化设计方法在很多领域都有应用。

在工业领域，离散化设计可以应用于过程控制系统、机器人控制系统和自动化生产线等。

在交通系统中，离散化设计可以应用于交通信号控制系统和车辆路线规划等。

在电力系统中，离散化设计可以应用于电力系统调度和电网控制等。

离散化设计方法可以提高系统的控制性能和稳定性，并且可以减少系统的复杂度和计算量。

连续化设计方法是指将离散系统连续化的设计方法。

在连续化设计中，离散系统的时间和状态被连续化为连续时间和状态。

连续化设计的基本原理是将离散时间转换为连续时间，将离散状态转换为连续状态。

连续化设计的方法主要包括插值方法和逼近方法。

插值方法是指根据已有离散数据点的值，通过插值技术推导出在两个离散数据点之间的连续数据点的值。

插值方法的常见技术有线性插值、多项式插值和样条插值等。

插值方法的目的是为了得到在离散系统状态之间的连续状态。

逼近方法是指通过逼近离散时间的函数来表示离散状态之间的连续状态。

逼近方法的常见技术有函数逼近、泰勒展开和傅里叶级数展开等。

逼近方法的目的是为了得到在离散系统状态之间的连续时间。

数字控制系统的离散化方法介绍本文将讨论数字控制系统的离散化方法。

数字控制系统是一种使用数字信号来控制机械设备的系统，离散化方法是将连续信号转化为离散信号的过程。

连续信号与离散信号在数字控制系统中，连续信号是指在时间和幅度上都是连续变化的信号。

而离散信号则是在时间和幅度上是间断的，仅在某些特定时间点有取值。

离散化方法将连续信号转化为离散信号，以便在数字控制系统中进行处理和控制。

离散化方法采样采样是离散化方法的第一步。

在采样过程中，连续信号按照一定的时间间隔进行取样，得到一系列离散的值。

通常，采样频率越高，离散信号的表示越精确，但同时也增加了系统处理的复杂性。

量化量化是离散化方法的第二步。

在量化过程中，采样所得到的离散值被映射到一定的离散值集合中。

这个离散值集合通常由有限数量的离散级别组成，每个级别代表了一定的数值范围。

量化的目的是减少离散信号的表示空间，以及减少系统处理的计算量。

编码编码是离散化方法的最后一步。

在编码过程中，通过对离散值进行编码，将其转化为适合数字控制系统处理的二进制信号。

常见的编码方法包括二进制码、格雷码等。

编码的目的是方便数字控制系统对离散信号进行处理、传输和存储。

结论离散化方法是数字控制系统中将连续信号转化为离散信号的重要过程。

它包括采样、量化和编码三个步骤。

通过离散化，可以使得数字控制系统更好地处理和控制机械设备，提高系统的性能和可靠性。

以上是数字控制系统的离散化方法的简要介绍和说明。

*注意：本文只是对离散化方法进行了简要介绍，并未涉及具体实施细节和技巧。

具体实施时，应按照相关规范和要求进行。

连续域和离散域求解响应概述及解释说明1. 引言1.1 概述:在控制系统中，我们经常需要对系统的响应进行求解和分析。

对于连续系统和离散系统而言，求解响应是一个重要的任务。

本文将概述连续域和离散域求解响应的方法，并详细解释其相关步骤。

1.2 文章结构:本文共分为五个部分，首先是引言部分，接下来是连续域和离散域的概念解释，然后是连续域和离散域求解响应的方法，之后是解释连续域和离散域求解响应的步骤部分，最后是结论部分。

1.3 目的:本文旨在介绍和阐述连续域和离散域求解响应的方法与步骤。

通过对这些内容的详细说明，读者将能够更好地理解如何求解不同类型系统的响应。

同时，在总结研究方法与步骤时，我们也将探讨未来可能的研究方向，以促进该领域的发展。

2.连续域和离散域的概念解释:2.1 连续域：在信号与系统领域中，连续域是指信号存在于连续的时间和幅度中，它可以取任意的值。

连续域信号是定义在整个实数轴上的函数。

换句话说，当时间变化时，连续域信号在每一个时间点上都有定义，且能够取得无限多个不同的值。

这种类型的信号可以通过连续函数来描述。

2.2 离散域：相对于连续域信号而言，在离散域中，信号只能在某些特定的时间点上进行采样，即只有在离散的时间间隔内才能取得有效值。

离散域信号通常用序列表示，其中序列元素之间存在固定的时间间隔。

由于采样操作使原本连续的信号转变为离散形式，因此离散域信号无法描述所有可能出现在连续时间轴上的值。

总结起来就是，连续域指的是信号存在于全体实数轴上，并能取得无限多个不同值；而离散域则是仅根据固定时间间隔对信号进行采样，在采样点上有定义且取值有限。

这两种域的概念在信号与系统理论中十分重要，并对后续的信号处理和滤波等操作产生影响。

3. 连续域和离散域求解响应的方法连续域和离散域是信号处理中常见的两种表示方式，用于描述信号在时间或空间上的变化。

当我们面对某个系统或过程时，我们经常需要了解该系统或过程对不同输入信号的响应。
