杜亚窗帘电机协议
- 格式:doc
- 大小:150.50 KB
- 文档页数:4
1)打开命令1_1. 打开命令 / 室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x01 CRCH CRCL- START : 0x55 (起始代码)- ID0:ID1 : 0x12:0X34 窗帘电机ID0低位,ID1高位- FUNCTION: 0x03 (控制功能命令)- CONTROL : 0x01 (电机打开命令)- CHECK : 取前面数据CRC1_2. 打开命令的响应/ 窗帘电机→室内主机,窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x01 CRCH CRCL2)关闭命令2_1. 关闭命令 /室内主机→窗帘电机,举例:窗帘电机ID固定为0X1234 START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x02 CRCH CRCL - CONTROL : 0x02 表示关闭窗帘2_2. 关闭命令的响应/ 窗帘电机→室内主机,窗帘电动机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x02 CRCH CRCL3)停止命令3_1. 停止命令 /室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x03 CRCH CRCL - CONTROL: 0x3停止3_2. 停止命令的响应/ 窗帘电机→室内主机,窗帘电机ID固定为0x1234START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x03 CRCH CRCL4)百分比控制4_1. 百分比控制(邀请)/室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL DATA CHECK0x55 0x12 0x34 0x03 0x04 0X00-0X64CRCH CRCL-CONTROL: 0X04 电机百分比运行控制-DATA: 0X00—0X64 电机百分比0%-100%4_2. 百分比响应/窗帘电机→室内主机,窗帘电机ID固定为0x1234START ID0 ID1 FUNCTION CONTROL DATA CHECK0x55 0x12 0x34 0x03 0x04 0X00-0X64CRCH CRCL-DATA:0XFF 设置行程百分比超过100%(0X64)返回给主机0XFF 表示错误信息电机未设置好行程的时,主机发百分比控制命令,从机返回的DATA为0XFF,表示错误信息5)写ID5_1. 写ID(邀请)/室内主机→窗帘电机,举例:写入窗帘电机ID为0x1234START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x00 0x00 0x02 0x00 0X02 ID0-ID1 CRCH CRCL-START:0X55 起始码-ID0:ID1: 0x00:0X00 从0X00地址开始写-FUNCTION: 0X02 写功能-DATA_ADDR: 0X00 (固定) 数据地址-DATA_LENTH: 0X02 数据长度-DATA: ID0-ID1 写入的ID地址5_2. 写ID响应/窗帘电机→室内主机START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH 缺省CHECK 0x55 0x00 0x00 0x02 0x00 0X02 缺省CRCH CRCL 6)写方向6_1. 写方向(邀请)/室内主机→窗帘电机,举例:写入窗帘电机方向00START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x03 0X01 00/01 CRCH CRCL-START:0X55 起始码-ID0:ID1: 0x12:0X34 窗帘ID-FUNCTION: 0X02 写功能-DATA_ADDR: 0X03 (固定) 数据地址-DATA_LENTH: 0X01 数据长度-DATA: 0/1 方向数据0或者16_2. 写方向(响应)/窗帘电机→室内主机,START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x03 0X01 00/01 CRCH CRCL --DATA:00 电机正向 01 电机反向其它数据返回0XFF7)写手拉7_1. 写手拉(邀请)/室内主机→窗帘电机,举例:写入窗帘电机手拉开启00START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x04 0X01 00/01 CRCH CRCL-START:0X55 起始码-ID0:ID1: 0x12:0X34 窗帘ID-FUNCTION: 0X02 写功能-DATA_ADDR: 0X04 (固定) 数据地址-DATA_LENTH: 0X01 数据长度-DATA: 0/1 手拉数据0或者17_2. 写手拉(响应)/窗帘电机→室内主机,START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x04 0X01 00/01 CRCH CRCL --DATA:00 手拉开启 01 手拉关闭其它数据返回0XFF传输方式写ID 功能码0X02主机引导码地址低位地址高位功能数据地址数据长度数据信息CRCH:CRCL 0X55 0X00 0X00 0X02 0X00 0X02 ID0:ID1 CRCH:CRCH从机引导码地址低位地址高位功能数据地址数据长度CRCH:CRCL 0X55 0X00 0X00 0X02 0X00 0X02 CRCH:CRCL读功能码0X01主机引导码地址低位地址高位功能数据地址数据长度CRCH:CRCL从机引导码地址低位地址高位功能数据长度数据信息CRCH:CRCL控制功能码0X03主机引导码地址低位地址高位功能动作命令CRCH:CRCL从机引导码地址低位地址高位功能动作命令CRCH:CRCL控制命令说明开0X01关0X02停止0X03百分比0X04通信速度9600 bps, Non-echo ModeBit协议Stop bit : 1bit, No Parity。
1项目负责人:页次:1OF 8V .01专案名称:485MODBUS 通讯协议1.DM45E-485MODBUS 通讯协议1.1.Baud rate:96001.2.stop:11.3.parity:none 1.4.采RTU 传输方式RTU 方式起始码设备地址功能码数据校验码0x55ID_L ID_H COMMAND DATA CRC16_L CRC16_H 1BYTE1BYTE1BYTE1BYTEnBYTE1BYTE1BYTEMODBUS RTU 方式下,每两个字符之间发送或者接收的时间间隔不能超过1.5倍字符传输时间,如果两个字元时间间隔超过了3.5倍的字符传输时间,依规定就认为一笔数据已经接收完毕,新的一笔数据传输开始。
2.使用指令说明:2.1.起始码:固定为0x552.2.设备地址:2Byte,ID_H 为上级设备地址,ID_L 为本设备地址。
ID_H 为0(广播地址),表示没有上级设备;ID_L 地址默认为0(广播地址)。
可以通过"SET"--2S-->LED(ON)--执行向本设备写操作来设定设备地址。
2.3.功能码:读(0x01)/写(0x02)/控制(0x03)2.4.数据:数据地址(0x00-0xff)/数据长度(0x00-0xff)/数据信息(数据地址里的内容)2.5.校验码:采用CRC16进行校验3.下面是读、写、控制的方式与举例说明:2项目负责人:页次:2OF 8V .01专案名称:485MODBUS 通讯协议读:0X01主机请求:帧数据长度数据格式数据格式起始码1Byte 0x55固定为0x55设备地址2Byte 0X0000-0XFFFF 高位为上级设备地址低位为本机设备地址功能码1BYTE 0x01查功能码表起始地址1BYTE 0x00~0xFF 查数据地址表读取长度1BYTE 0x01~0xFF 读取的数据长度校验码2ByteCRC16校验低位校验高位从机回应:起始码1Byte 0x55固定为0x55设备地址2Byte 0X0000-0XFFFF 高位为上级设备地址低位为本机设备地址功能码1BYTE 0x01查功能码表数据长度1BYTE 0x00~0xFF 数据信息的长度数据信息N BYTE 数据内容N 由数据长度决定校验码2ByteCRC16校验低位校验高位举例说明:读从机(ADDR:0X1234)的百分比位置(50%)主机请求:从机回应:帧数据(hex)域名数据(hex)起始码0x55起始码0x55设备地址0x1234设备地址0x1234功能码0x01功能码0x01起始地址0x02数据长度0x01数据长度0x01数据信息0x32CRC 低位CRC 低位CRC 高位CRC 高位3项目负责人:页次:3OF 8V .01专案名称:485MODBUS 通讯协议写:0x02主机请求:起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x02查功能码表数据地址1Byte 0x00~0xFF 查数据地址表数据长度1Byte 0x00~0xFF要写的数据个数数据信息N*Byte 所写的内容校验码2ByteCRC16校验低位校验高位从机回应:起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x02查功能码表数据地址1Byte 0x00~0xFF 查数据地址表数据长度1Byte 0x00~0xFF 要写的数据个数校验码2ByteCRC16校验低位校验高位举例说明:写从机(0x1234)为没有手拉启动功能主机请求从机回应帧数据(hex)域名称数据(hex)起始码0x55起始码0x55设备地址0x1234设备地址0x1234功能码02功能码02数据地址0x04数据地址0x04数据长度0x01数据长度0x01数据信息0x00校验码校验码4项目负责人:页次:4OF 8V .01专案名称:485MODBUS 通讯协议控制:0x03主机请求起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x03查功能码表控制命令1Byte 0x00~0xFF 查控制命令表校验码2ByteCRC16校验低位校验高位从机回应起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x03查功能码表控制命令1Byte 0x00~0xFF 查控制命令表校验码2ByteCRC16校验低位校验高位举例说明:控制从机(0x1234)打开主机请求从机回应起始码0x55起始码0x55设备地址0x1234设备地址0x1234功能码0x03功能码0x03控制命令0x01控制命令0x01校验码CRC16_L 校验码CRC16_L CRC16_HCRC16_H举例说明:控制从机(0x1234)打开50%主机请求从机回应起始码0x55起始码0x55设备地址0x1234设备地址0x1234功能码0x03功能码0x03控制命令0x04控制命令0x04百分比0x32百分比0x32校验码CRC16_L校验码CRC16_L5项目负责人:页次:5OF 8V .01专案名称:485MODBUS 通讯协议CRC16_HCRC16_H错误信息返回:0x04从机上报起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x04查功能码表错误信息号1Byte 0x00~0xFF 查错误信息表校验码2ByteCRC16校验低位校验高位主机回应起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x04查功能码表错误信息号1Byte 0x00~0xFF 查错误信息表校验码2ByteCRC16校验低位校验高位举例说明:从机(0x1234)发生堵转上报从机上报主机回应起始码0x55起始码0x55设备地址0x1234设备地址0x1234功能码0x04功能码0x04错误信息号0x01错误信息号0x01校验码CRC16_L 校验码CRC16_L CRC16_HCRC16_H6项目负责人:页次:6OF 8V .01专案名称:485MODBUS 通讯协议4.要查的表格:功能表功能内容读0x01写0x02控制0x030x04控制命令表命令内容开0x01关0x02停0x03百分比控制0x040x050x06从机地址表地址意义0x00ID_H 0x01ID_L0x02当前位置的百分比0x03方向:0(默认方向)1:(反方向)0x04手拉:0(有)1:(没有)0x05行程删除:17项目负责人:页次:7OF 8V .01专案名称:485MODBUS 通讯协议功能表功能内容5.设备ID 写入方式电机上电,按电机上2秒左右,指示灯亮,从RS485总线发写ID 命令,LED8项目负责人:页次:8OF 8V .01专案名称:485MODBUS 通讯协议灯闪烁,ID 写入成功。
电动杜亚DT82T开合智能窗帘静音工程电机协议智能窗帘1. 简介电动杜亚DT82T开合智能窗帘是一款静音工程电机,集成了智能控制功能,可实现自动开合窗帘。
本文档将介绍DT82T的协议和配置,以及如何使用智能窗帘。
2. DT82T协议DT82T使用一种简单的协议进行通信,可以通过串口、无线技术或物联网连接进行控制。
是DT82T的协议规范:•指令格式:指令由命令码和参数组成,命令码和参数之间使用空格分隔。
•命令码:命令码用于指示DT82T进行相应的操作,如开合窗帘、停止运动等。
•参数:参数用于传递具体的控制信息,如窗帘的运动时间、运动方向等。
2.1 命令码列表是常用的命令码列表:命令码描述OPEN开窗帘CLOSE关窗帘STOP停止运动SET\_SPEED设置运动速度GET\_STATUS获取窗帘状态2.2 通信示例是通过串口通信控制DT82T的示例:打开窗帘OPEN关闭窗帘CLOSE停止窗帘运动STOP设置运动速度为50SET_SPEED 50获取窗帘状态GET_STATUS3. DT82T配置DT82T提供了多种配置选项,可根据实际需求进行设置。
3.1 运动速度设置可以通过设置运动速度改变窗帘的开合速度。
运动速度的范围为0-100,0表示最慢速度,100表示最快速度。
设置运动速度为50SET_SPEED 503.2 运动方向设置DT82T支持设置窗帘的运动方向,可以选择向上运动或向下运动。
向上运动UP向下运动DOWN3.3 智能控制设置DT82T支持智能控制功能,可以根据光照、温度等环境因素自动调整窗帘的开合状态。
具体的智能控制设置请参考DT82T的相关文档。
4. 使用智能窗帘使用智能窗帘非常简单,只需按照步骤操作:1.将DT82T连接到电源,并确保与控制设备(如智能方式、智能家居中心等)连接正常。
2.通过控制设备发送对应的命令码和参数,控制窗帘的开合状态和运动速度。
3.根据需要进行智能控制的配置,使窗帘可以自动响应环境变化。
电机使用前请先写ID,写ID方法:电机上电,按住电机后盖上的轻触按键,2秒钟后绿色指示灯闪烁一下后释放,通过电脑串口发送要写的ID(参考6写ID),指示灯连续闪烁,串口反馈回命令,提示写ID成功;ID成功后方可控制电机1)打开命令1_1. 打开命令 / 室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234- START : 0x55 (起始代码)- ID0:ID1 : 0x12:0X34 窗帘电机ID0低位,ID1高位- FUNCTION: 0x03 (控制功能命令)- CONTROL : 0x01 (电机打开命令)- CHECK : 取前面数据CRC1_2. 打开命令的响应/ 窗帘电机→室内主机,窗帘电机ID固定为0x12342)关闭命令2_1. 关闭命令 /室内主机→窗帘电机,举例:窗帘电机ID固定为0X1234- CONTROL : 0x02 表示关闭窗帘2_2. 关闭命令的响应/ 窗帘电机→室内主机,窗帘电动机ID固定为0x12343)停止命令3_1. 停止命令 /室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234- CONTROL: 0x3停止3_2. 停止命令的响应/ 窗帘电机→室内主机,窗帘电机ID固定为0x12344)百分比控制4_1. 百分比控制(邀请)/室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234-CONTROL: 0X04 电机百分比运行控制-DATA: 0X00—0X64 电机百分比0%-100%4_2. 百分比响应/窗帘电机→室内主机,窗帘电机ID固定为0x1234-DATA:0XFF 设置行程百分比超过100%(0X64)返回给主机0XFF 表示错误信息电机未设置好行程的时,主机发百分比控制命令,从机返回的DATA为0XFF,表示错误信息5)读当前行程百分比5_1. 读百分比(邀请)/室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234- START : 0x55 (起始代码)- ID0:ID1 : 0x12:0X34 窗帘电机ID0低位,ID1高位- FUNCTION: 0x01 (读命令)- DATA_ADDR : 0x02 (数据地址固定)- DATA_LENTH: 0X01 (数据长度)- CHECK : 取前面数据CRC5_2. 读百分比响应/窗帘电机→室内主机,窗帘电机ID固定为0x1234- START : 0x55 (起始代码)- ID0:ID1 : 0x12:0X34 窗帘电机ID0低位,ID1高位- FUNCTION: 0x01 (读命令)- DATA_LENTH: 0X01 (数据长度)- DATA : 0x02 (当前行程) 00 (关闭) 64 (打开)- CHECK : 取前面数据CRC6)写ID6_1. 写ID(邀请)/室内主机→窗帘电机,举例:写入窗帘电机ID为0x1234-START:0X55 起始码-ADDR0:ADDR1: 0x00:0X00 固定-FUNCTION: 0X02 写功能-DATA_ADDR: 0X00 (固定) 数据地址-DATA_LENTH: 0X02 数据长度-ID0-ID1: 写入的ID地址6_2. 写ID响应/窗帘电机→室内主机7)写方向7_1. 写方向(邀请)/室内主机→窗帘电机,举例:写入窗帘电机方向00-START:0X55 起始码-ID0:ID1: 0x12:0X34 窗帘ID-FUNCTION: 0X02 写功能-DATA_ADDR: 0X03 (固定) 数据地址-DATA_LENTH: 0X01 数据长度-DATA: 0/1 方向数据0或者17_2. 写方向(响应)/窗帘电机→室内主机,--DATA:00 电机正向 01 电机反向其它数据返回0XFF8)写手拉8_1. 写手拉(邀请)/室内主机→窗帘电机,举例:写入窗帘电机手拉开启00-START:0X55 起始码-ID0:ID1: 0x12:0X34 窗帘ID-FUNCTION: 0X02 写功能-DATA_ADDR: 0X04 (固定) 数据地址-DATA_LENTH: 0X01 数据长度-DATA: 0/1 手拉数据0或者18_2. 写手拉(响应)/窗帘电机→室内主机,--DATA:00 手拉开启 01 手拉关闭其它数据返回0XFF注:采用C RC-16/MODBUS x16+x15+x2+1进行校验 (从起始码到命令值的CRC) Width:16poly:0x8005init:0xffff。
1功能简介通用开合帘电机485开放协议(新开合帘操作标准)。
2技术规格2.1波特率:96002.2停止位:12.3数据为:82.4奇偶校验:无3数据结构起始码设备地址功能码数据校验码0x55ID_L ID_H COMMAND DATA CRC16_L CRC16_H1BYTE1BYTE1BYTE1BYTE nBYTE1BYTE1BYTE每两个字符之间发送或者接收的时间间隔不能超过1.5倍字符传输时间,如果两个字元时间间隔超过了3.5倍的字符传输时间,依规定就认为一笔数据已经接收完毕,新的一笔数据传输开始。
4数据说明4.1起始码:固定为0x55。
4.2设备地址:2Byte。
●ID_H为上级设备地址(房间号/场景号),ID_L为本设备地址(窗帘号)。
控制时,ID_H,ID_L都为0为广播地址,实现全控;ID_H不为0,ID_L为0,实现场景全控制;全控时设备不返回数据。
●通过写命令修改设备地址。
步骤:通电,按住电机上设置键5秒,LED闪两次后,松开按键,通过485主机发送写地址命令,写入地址,成功后LED闪5次,同时主机接收到485反馈数据。
设置不成功,地址保持不变。
●ID_H不能设置0x00,0xff,ID_L也不能设置0x00,0xff。
默认地址为0xfefe(恢复出厂设置)。
●同一主机下,不能有重复的设备地址。
4.3功能码:1Byte●读命令-0x01●写命令-0x02●控制命令-0x034.4数据:数据地址/数据长度/数据信息控制命令0x03数据地址内容数据备注0x01打开命令无0x02关闭命令无0x03停止命令无0x04百分比命令0x00~0x640x07(A1)删除行程无0x08(A1)恢复出厂设置无读命令、写命令(只能对单个设备进行读写)0x010x02数据地址内容数据格式读写0x00ID_L0x01~0xfe(0x00为全控)可写0x01ID_H0x01~0xfe(0x00为全控)0x02当前位置(百分比)0x00~0x64(0xff为没有设置行程)可读0x03电机默认方向0x00—默认方向可读写0x01—反方向0x04手拉启动使能0x00—默认开启可读写0x01—关闭,无手拉功能0x27(A1)无源外接开关类型0x01—默认双反弹开关可读写0x02—双不反弹开关0x03—DC246电子开关0x04—单键循环开关0x28(A1)强电外接开关类型(仅EV 型电机带5芯电源线)0x00—默认两线强电开关0x01—单线强电开关(插卡取电开关)可读写0xfe(A1)协议版本0xA1可读4.5校验码:采用CRC-16/MODBUS x16+x15+x2+1进行校验,Width:16位,Poly:0x8005,Inti:0xffff。

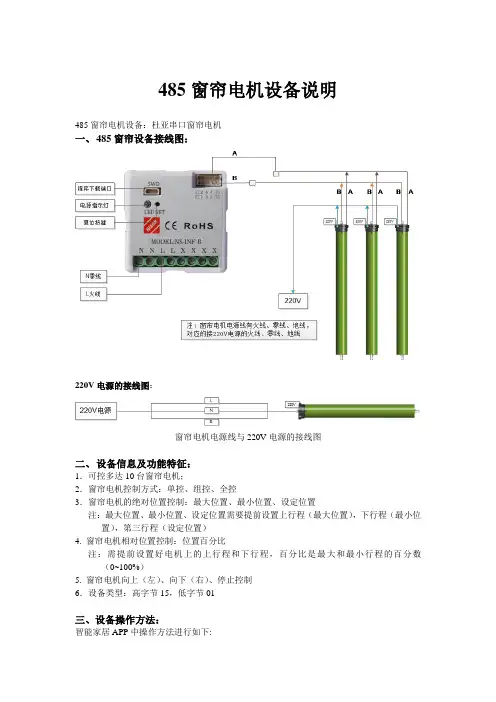

485窗帘电机设备说明485窗帘电机设备:杜亚串口窗帘电机一、485窗帘设备接线图:220V电源的接线图:窗帘电机电源线与220V电源的接线图二、设备信息及功能特征:1.可控多达10台窗帘电机;2.窗帘电机控制方式:单控、组控、全控3.窗帘电机的绝对位置控制:最大位置、最小位置、设定位置注:最大位置、最小位置、设定位置需要提前设置上行程(最大位置),下行程(最小位置),第三行程(设定位置)4. 窗帘电机相对位置控制:位置百分比注:需提前设置好电机上的上行程和下行程,百分比是最大和最小行程的百分数(0~100%)5. 窗帘电机向上(左)、向下(右)、停止控制6.设备类型:高字节15,低字节01三、设备操作方法:智能家居APP中操作方法进行如下:1.可实现多种方法控制:1)每个电机序号前面有多选框,方便选择要控制的电机2)点击“全选”,则同时选择所有电机,进行控制3)点击“全不选”,则取消所有电机的勾选2. 可控制窗帘电机的位置,有最大位置、最小位置,位置31)最大位置:窗帘电机全部打开时的最大位置,点击最大位置后,窗帘电机可以直接打开窗帘到最大2)最小位置:窗帘电机全部关闭时的最小位置3)位置3:可以提前设置好最大位置与最小位置之间的任何一处为位置3,方便后续点击位置3后,窗帘电机可以快速调整到最佳位置3. 可点击“向上”、“向下”和“停止”按钮,控制窗帘电机在当前位置向上、向下滑动,或者随时让上下在滑动的电机停止滑动,方便用户寻找电机最合适的停止位置1)向上滑动:点击“向上”按钮,选中的电机会在当前位置向上滑动,直到最大位置自动停止2)向下滑动:点击“向下”按钮,选中的电机会在当前位置向下滑动,直到最小位置自动停止3)停止:点击“停止”,选中正在向上或向下滑动的电机停止滑动4. 电机滑动百分比标尺可以手动上下滑动标尺按钮,把窗帘电机调整到最佳位置四、提示信息:①触碰:相当于点触开关一次动作;接线提示:零线N和火线L分别是接线柱的1和2;(说明:窗帘485接线各电机之间是并连的)五、新开发485窗帘电机设备特点:1.兼容市面常用的电机窗帘设备线控方式2.跟先前窗帘设备兼容3.485接线方式,更方便,线少易连接4.可以同时连接数量达10台,节省费用,减少布线,易于维护。

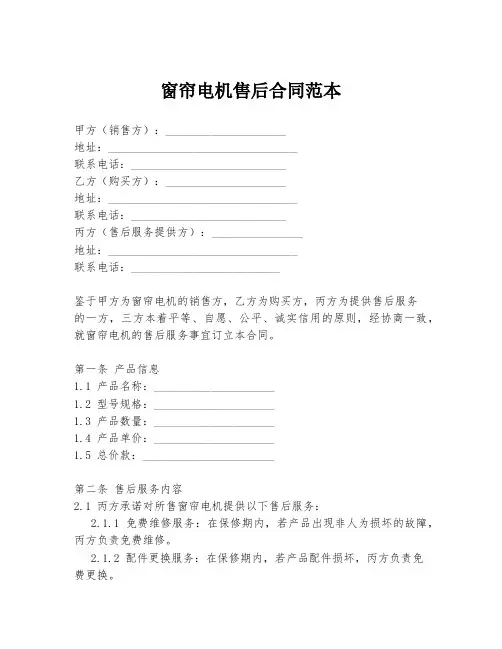

窗帘电机售后合同范本甲方(销售方):_____________________地址:_________________________________联系电话:___________________________乙方(购买方):_____________________地址:_________________________________联系电话:___________________________丙方(售后服务提供方):________________地址:_________________________________联系电话:__________________________鉴于甲方为窗帘电机的销售方,乙方为购买方,丙方为提供售后服务的一方,三方本着平等、自愿、公平、诚实信用的原则,经协商一致,就窗帘电机的售后服务事宜订立本合同。
第一条产品信息1.1 产品名称:_____________________1.2 型号规格:_____________________1.3 产品数量:_____________________1.4 产品单价:_____________________1.5 总价款:_______________________第二条售后服务内容2.1 丙方承诺对所售窗帘电机提供以下售后服务:2.1.1 免费维修服务:在保修期内,若产品出现非人为损坏的故障,丙方负责免费维修。
2.1.2 配件更换服务:在保修期内,若产品配件损坏,丙方负责免费更换。
2.1.3 技术咨询服务:提供产品使用过程中的技术咨询与指导。
第三条保修期限3.1 本合同所售窗帘电机的保修期限为自产品交付之日起____年或____个月,以先到为准。
第四条保修范围与条件4.1 保修范围仅限于产品本身的质量问题,不包括因使用不当、人为损坏或自然灾害等原因造成的损坏。
4.2 保修期内,乙方应按照产品使用说明书正确使用和维护产品,否则丙方有权拒绝提供保修服务。

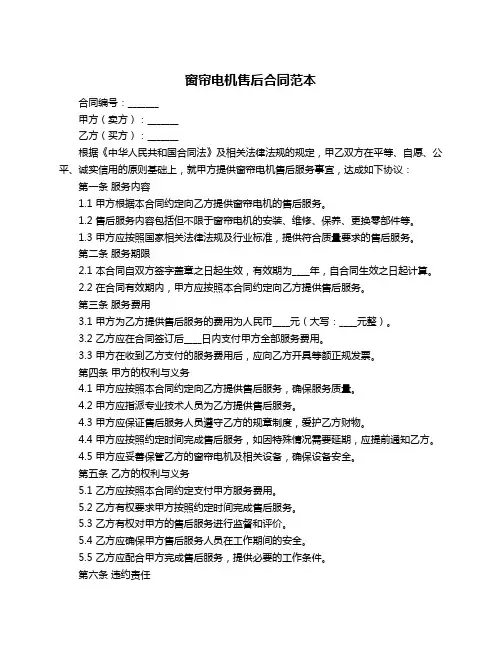

窗帘电机售后合同范本合同编号:_______甲方(卖方):_______乙方(买方):_______根据《中华人民共和国合同法》及相关法律法规的规定,甲乙双方在平等、自愿、公平、诚实信用的原则基础上,就甲方提供窗帘电机售后服务事宜,达成如下协议:第一条服务内容1.1 甲方根据本合同约定向乙方提供窗帘电机的售后服务。
1.2 售后服务内容包括但不限于窗帘电机的安装、维修、保养、更换零部件等。
1.3 甲方应按照国家相关法律法规及行业标准,提供符合质量要求的售后服务。
第二条服务期限2.1 本合同自双方签字盖章之日起生效,有效期为____年,自合同生效之日起计算。
2.2 在合同有效期内,甲方应按照本合同约定向乙方提供售后服务。
第三条服务费用3.1 甲方为乙方提供售后服务的费用为人民币____元(大写:____元整)。
3.2 乙方应在合同签订后____日内支付甲方全部服务费用。
3.3 甲方在收到乙方支付的服务费用后,应向乙方开具等额正规发票。
第四条甲方的权利与义务4.1 甲方应按照本合同约定向乙方提供售后服务,确保服务质量。
4.2 甲方应指派专业技术人员为乙方提供售后服务。
4.3 甲方应保证售后服务人员遵守乙方的规章制度,爱护乙方财物。
4.4 甲方应按照约定时间完成售后服务,如因特殊情况需要延期,应提前通知乙方。
4.5 甲方应妥善保管乙方的窗帘电机及相关设备,确保设备安全。
第五条乙方的权利与义务5.1 乙方应按照本合同约定支付甲方服务费用。
5.2 乙方有权要求甲方按照约定时间完成售后服务。
5.3 乙方有权对甲方的售后服务进行监督和评价。
5.4 乙方应确保甲方售后服务人员在工作期间的安全。
5.5 乙方应配合甲方完成售后服务,提供必要的工作条件。
第六条违约责任6.1 任何一方违反本合同的约定,导致合同无法履行,应承担违约责任,向守约方支付违约金,违约金为本合同服务费用的____%。
6.2 甲方未按照约定时间完成售后服务,乙方有权要求甲方支付逾期违约金,逾期违约金为本合同服务费用的____%。
窗帘电机售后合同范本甲方(购买方):公司名称:____________________法定代表人:____________________地址:____________________联系电话:____________________乙方(售后方):公司名称:____________________法定代表人:____________________地址:____________________联系电话:____________________鉴于甲方购买了乙方生产的窗帘电机,为保障甲方的权益,明确双方在售后服务方面的责任和义务,经双方友好协商,特订立本合同。
一、售后服务内容1. 乙方承诺为甲方所购买的窗帘电机提供[具体时长]的免费质保服务,自产品交付之日起计算。
2. 在质保期内,如窗帘电机出现质量问题,乙方应免费提供维修、更换零部件等服务,以确保电机正常运行。
3. 质保期外,乙方仍将提供有偿维修服务,维修费用将根据实际情况收取。
二、售后服务响应时间1. 乙方应在收到甲方的售后服务请求后[具体时长]内响应,确定维修方案或安排上门服务时间。
2. 对于紧急维修情况,乙方应优先处理,尽快解决问题。
三、维修流程1. 甲方应及时通知乙方窗帘电机的故障情况,并提供相关购买凭证和产品信息。
2. 乙方根据故障情况进行诊断和维修,维修完成后进行测试,确保电机正常运行。
3. 维修过程中,乙方应及时与甲方沟通维修进展情况。
四、零部件供应1. 乙方应保证维修所需零部件的及时供应,以确保维修工作的顺利进行。
2. 如因特殊原因无法及时供应零部件,乙方应提前告知甲方,并协商解决方案。
五、用户责任1. 甲方应按照乙方的使用说明正确使用窗帘电机,避免因不当使用导致电机损坏。
2. 甲方应妥善保管窗帘电机及相关配件,防止丢失或损坏。
3. 如甲方私自拆卸、改装窗帘电机,导致电机故障或损坏,乙方将不承担售后责任。
六、保密条款双方在履行本合同过程中所获得的对方商业秘密、技术信息等均应予以保密,未经对方书面同意,不得向第三方披露。
杜亚窗帘电机协议1)打开命令1_1. 打开命令 / 室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK 0x55 0x12 0x34 0x03 0x01 CRCH CRCL- START : 0x55 (起始代码)- ID0:ID1 : 0x12:0X34 窗帘电机ID0低位,ID1高位- FUNCTION: 0x03 (控制功能命令)- CONTROL : 0x01 (电机打开命令)- CHECK : 取前面数据CRC1_2. 打开命令的响应/ 窗帘电机→室内主机,窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK 0x55 0x12 0x34 0x03 0x01 CRCH CRCL2)关闭命令2_1. 关闭命令/室内主机→窗帘电机,举例:窗帘电机ID固定为0X1234 START ID0 ID1 FUNCTION CONTROL CHECK 0x55 0x12 0x34 0x03 0x02 CRCH CRCL - CONTROL : 0x02 表示关闭窗帘2_2. 关闭命令的响应/ 窗帘电机→室内主机,窗帘电动机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK 0x55 0x12 0x34 0x03 0x02 CRCH CRCL3)停止命令3_1. 停止命令/室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK 0x55 0x12 0x34 0x03 0x03 CRCH CRCL - CONTROL: 0x3停止3_2. 停止命令的响应/ 窗帘电机→室内主机,窗帘电机ID固定为0x1234START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x03 CRCH CRCL4)百分比控制4_1. 百分比控制(邀请)/室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL DATA CHECK0x55 0x12 0x34 0x03 0x04 0X00-0X64CRCH CRCL-CONTROL: 0X04 电机百分比运行控制-DATA: 0X00—0X64 电机百分比0%-100%4_2. 百分比响应/窗帘电机→室内主机,窗帘电机ID固定为0x1234START ID0 ID1 FUNCTION CONTROL DATA CHECK0x55 0x12 0x34 0x03 0x04 0X00-0X64CRCH CRCL-DATA:0XFF 设置行程百分比超过100%(0X64)返回给主机0XFF 表示错误信息电机未设置好行程的时,主机发百分比控制命令,从机返回的DATA为0XFF,表示错误信息5)写ID5_1. 写ID(邀请)/室内主机→窗帘电机,举例:写入窗帘电机ID为0x1234START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x00 0x00 0x02 0x00 0X02 ID0-ID1 CRCH CRCL -START:0X55 起始码-ID0:ID1: 0x00:0X00 从0X00地址开始写-FUNCTION: 0X02 写功能-DATA_ADDR: 0X00 (固定) 数据地址-DATA_LENTH: 0X02 数据长度-DATA: ID0-ID1 写入的ID地址5_2. 写ID响应/窗帘电机→室内主机START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH 缺省CHECK 0x55 0x00 0x00 0x02 0x00 0X02 缺省CRCH CRCL 6)写方向6_1. 写方向(邀请)/室内主机→窗帘电机,举例:写入窗帘电机方向00START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x03 0X01 00/01 CRCH CRCL -START:0X55 起始码-ID0:ID1: 0x12:0X34 窗帘ID-FUNCTION: 0X02 写功能-DATA_ADDR: 0X03 (固定) 数据地址-DATA_LENTH: 0X01 数据长度-DATA: 0/1 方向数据0或者16_2. 写方向(响应)/窗帘电机→室内主机,START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x03 0X01 00/01 CRCH CRCL --DATA:00 电机正向 01 电机反向其它数据返回0XFF7)写手拉7_1. 写手拉(邀请)/室内主机→窗帘电机,举例:写入窗帘电机手拉开启00START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x04 0X01 00/01 CRCH CRCL -START:0X55 起始码-ID0:ID1: 0x12:0X34 窗帘ID-FUNCTION: 0X02 写功能-DATA_ADDR: 0X04 (固定) 数据地址-DATA_LENTH: 0X01 数据长度-DATA: 0/1 手拉数据0或者17_2. 写手拉(响应)/窗帘电机→室内主机,START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x04 0X01 00/01 CRCH CRCL --DATA:00 手拉开启 01 手拉关闭其它数据返回0XFF传输方式写ID 功能码0X02主机引导码地址低位地址高位功能数据地址数据长度数据信息CRCH:CRCL 0X55 0X00 0X00 0X02 0X00 0X02 ID0:ID1 CRCH:CRCH从机引导码地址低位地址高位功能数据地址数据长度CRCH:CRCL 0X55 0X00 0X00 0X02 0X00 0X02 CRCH:CRCL 读功能码0X01主机引导码地址低位地址高位功能数据地址数据长度CRCH:CRCL从机引导码地址低位地址高位功能数据长度数据信息CRCH:CRCL控制功能码0X03主机引导码地址低位地址高位功能动作命令CRCH:CRCL从机引导码地址低位地址高位功能动作命令CRCH:CRCL控制命令说明开0X01关0X02停止0X03百分比0X04通信速度9600 bps, Non-echo Mode Bit协议Stop bit : 1bit, No Parity。
电动杜亚DT82T开合智能窗帘静音工程电机协议智能窗帘1. 介绍2. 功能电动杜亚DT82T开合智能窗帘静音工程电机具有一些功能:•静音设计:采用了静音工程设计,确保窗帘的开合过程中噪音最低。
•智能化开合:支持通过协议控制窗帘的开合动作,实现智能化的窗帘控制。
•电机保护:具备过载保护和电机自动停止功能,确保电机的安全稳定运行。
•可编程性:电机的开合速度、时间和位置可以进行编程设置,满足用户个性化需求。
3. 通信协议电动杜亚DT82T开合智能窗帘静音工程电机使用一种特定的协议进行通信。
是该协议的详细介绍:3.1 协议格式协议采用字节方式传输;每个指令都由多个字节组成,包括起始字节、数据字节和校验字节。
3.2 指令集该电机支持的指令包括:•打开窗帘:将窗帘打开至最大位置。
•关闭窗帘:将窗帘关闭至最小位置。
•停止窗帘:停止窗帘的开合动作。
•设置窗帘位置:设置窗帘打开/关闭的位置百分比。
•查询窗帘位置:查询当前窗帘的开合位置百分比。
3.3 通信流程通信流程如下:1.主控发送指令给电机。
2.电机接收指令并执行对应的动作。
3.电机将执行结果反馈给主控。
3.4 示例代码是一个简单的示例代码,演示如何使用协议控制电机的开合动作:import serial打开串口ser = serial.Serial(’/dev/ttyUSB0’, 9600)发送打开窗帘指令ser.write(b’\x01\x02\x03\x04’)接收执行结果result = ser.read()打印窗帘位置百分比print(f。
电动杜亚DT82T开合智能窗帘静音工程电机协议智能窗帘简介
电动杜亚DT82T开合智能窗帘是一种集成了智能化控制和静音工程电机的窗帘系统。
该窗帘采用先进的技术,具有开合自如、智能化控制、静音工作等特点,为用户提供舒适、便利和高效的窗帘使用体验。
本文档将介绍该窗帘系统的相关协议和功能。
功能特点
1.开合自如:电动杜亚DT82T开合智能窗帘采用先进的电机技术,可以实现窗帘的平稳开合,确保窗帘运行的稳定性和可靠性。
2.智能化控制:该窗帘系统支持与智能家居系统对接,可以通过方式App、语音指令或定时设置等方式控制窗帘的开合和停止。
用户可以根据自己的需要随时调整窗帘的位置,提供了更加智能和便捷的窗帘管理方式。
3.静音工作:电动杜亚DT82T开合智能窗帘采用静音工程电机,工作时噪音低,避免了传统窗帘电机嘈杂的问题,给用户带来更加安静和舒适的环境。
4.安全性能:该窗帘系统内置了智能安全保护装置,可以自动感知窗帘的遇阻停止,避免了窗帘碰撞等意外情况的发生,保护用户和窗帘的安全。
窗帘协议
电动杜亚DT82T开合智能窗帘系统采用了一套独特的通信协议,用于与智能家居系统进行通信和控制。
是该协议的基本信息。
通信方式
该窗帘系统支持蓝牙和Wi-
Fi两种通信方式。
用户可以根据自己的需求选择合适的通信方式进行连接和控制。
协议格式
该窗帘系统的协议采用JSON格式进行通信。
用户可以通过发送JSO N格式的指令来控制窗帘的开合和停止动作。
是一个示例指令的JSON格式:
json {。
电动杜亚DT82T开合智能窗帘静音工程电机协议智能窗帘1. 简介电动杜亚DT82T开合智能窗帘是一种具备智能化控制功能的窗帘产品。
其采用静音工程电机驱动,可以实现远程控制、定时开闭等功能,为用户带来便利和舒适的生活体验。
2. 功能特点2.1 静音工程电机驱动电动杜亚DT82T开合智能窗帘采用静音工程电机驱动,操作时产生的噪音较小,保证了室内安静的环境。
2.2 远程控制用户可以通过方式APP或者智能音箱等设备,实现对电动杜亚DT82T开合智能窗帘的远程控制。
无论身在何处,只需要联网即可控制窗帘的开合,方便快捷。
2.3 定时开闭电动杜亚DT82T开合智能窗帘支持定时开闭功能。
用户可以根据自己的需求,设置窗帘的开合时间,让窗帘根据预设的时间自动打开或关闭。
例如,可以在早晨设定窗帘自动打开,让阳光透进室内。
2.4 协议支持电动杜亚DT82T开合智能窗帘采用开放的通信协议,可以与其他智能家居设备进行联动。
用户可以通过协议接口,实现与智能家居系统的对接,从而实现更多个性化的控制方案。
3. 使用指南3.1 安装与连接电动杜亚DT82T开合智能窗帘的安装操作与普通窗帘相似,需要将窗帘轨道安装在窗框上,并将窗帘布匹挂在轨道上。
在连接方面,电动杜亚DT82T开合智能窗帘需要接入电源,并通过无线网络与用户的方式或智能家居中枢进行连接。
3.2 基本操作•方式APP控制:安装电动杜亚DT82T开合智能窗帘对应的方式APP,通过APP进行开合控制、定时设置等操作。
•智能音箱控制:将智能音箱与电动杜亚DT82T开合智能窗帘连接,通过语音指令进行开合控制。
3.3 远程控制用户可以在方式APP中进行远程控制。
在APP中,用户可以选择打开或关闭窗帘,并实时查看窗帘的状态。
同时,用户也可以将窗帘与其他智能设备进行联动控制,实现更智能化的场景控制。
3.4 定时设置在方式APP中,用户可以设置窗帘的定时开合。
用户可以设定特定的时间,让窗帘在设定的时间自动开合。
杜亚管状电机开合帘485协议,开合帘对外接口协议介绍本文档旨在为使用杜亚管状电机开合帘的开发者提供相关的485通信协议和对外接口协议。
杜亚管状电机开合帘通过485通信协议实现与外部设备的连接和通信。
通过本文档,开发者可以了解如何利用开合帘的对外接口协议进行控制。
485通信协议杜亚管状电机开合帘采用485通信协议与外部设备进行通信。
是杜亚管状电机开合帘485通信协议的基本格式:帧头数据长度命令字数据校验和帧尾•帧头和帧尾:固定为0xAA•数据长度:表示命令后的数据长度,不包括校验和和帧尾•命令字:标识具体的操作命令•数据:根据不同的命令字,发送和接收的数据格式会有所不同•校验和:根据命令字、数据长度和数据计算得出,用于校验数据的正确性是常用的杜亚管状电机开合帘的命令字及其对应的功能:•0x01:开启帘子•0x02:关闭帘子•0x03:停止帘子•0x04:设置开合度•0x05:查询开合度•0x06:查询电机状态开合帘对外接口协议杜亚管状电机开合帘还提供了对外接口协议,开发者可以通过这些接口来控制开合帘的开启、关闭、停止等操作,以及查询开合度和电机状态。
接口列表是杜亚管状电机开合帘的对外接口列表:1.openCurtn():开启帘子2.closeCurtn():关闭帘子3.stopCurtn():停止帘子4.setOpeningDegree(degree):设置开合度5.getOpeningDegree():查询开合度6.getMotorStatus():查询电机状态接口详细说明1. openCurtn()该接口用于开启帘子。
•参数:无•返回值:无•示例:openCurtn()2. closeCurtn()该接口用于关闭帘子。
•参数:无•返回值:无•示例:closeCurtn()3. stopCurtn()该接口用于停止帘子的运动。
•参数:无•返回值:无•示例:stopCurtn()4. setOpeningDegree(degree)该接口用于设置开合度,可以控制帘子的打开程度。
杜亚电机窗帘驱动说明
硬件连接
窗帘电机可以通过两种方式连接:
1.直接通过485连接入主机的232数据接口,再在驱动连接中配置即可。
2.通过IP转485模块通过网络接入主机系统,在配置驱动时还将配置模块,模块的串口
设置:
驱动安装配置
1.驱动安装
在Composer搜索栏中输入Deocean DooYa,将会查找出下列两个驱动:
2.驱动配置
添加驱动后在Blind驱动中要做如下的配置: Activation Key:需要我司授权
Device ID(H)、Device ID(L)配置设备的ID和频道
网络配置:
连接:
网关驱动和电机驱动正常会自动连接链接方式如下
属性介绍:
Reversal 默认为off,若点击转向反了则将值设置为on,电机就会反转
设备ID设置方法
1.进入设置模式
*ID_H 不能设置0x00,0xff,ID_L 也不能设置0x00,0xff。
默认地址为0xfefe(恢复出厂设置)。
*执行写设备地址前,先按住电机设置键5 秒,等LED 闪两次后再执行,成功后LED 会连续闪5 次。
操作不成功设备地址保持原地址不变。
*默认地址0xfefe
2.设置设备ID
先设置Device ID(H)或Device ID(L)中的一个,再进入设置模式,设置另外一个ID,点击set就会写入ID(因为每次set都会写入ID,而设置模式又只能写入一次,所以没点一次set后,想再次写入ID,需要重新进入设置模式)。
窗帘电机售后合同协议书这是小编精心编写的合同文档,其中清晰明确的阐述了合同的各项重要内容与条款,请基于您自己的需求,在此基础上再修改以得到最终合同版本,谢谢!窗帘电机售后合同协议书甲方(卖方):【甲方名称】乙方(买方):【乙方名称】鉴于甲方是窗帘电机的生产商,乙方是窗帘电机的购买方,为了保障双方的合法权益,经甲乙双方友好协商,特订立本合同,以便共同遵守。
一、产品名称、数量及金额1. 产品名称:【产品名称】2. 产品数量:【产品数量】3. 产品金额:【产品金额】二、产品质量及保证1. 甲方保证所提供的窗帘电机符合国家相关法律法规的要求,具备合格的品质。
2. 甲方提供的窗帘电机自验收合格之日起,质保期为【质保期】。
3. 在质保期内,因产品本身质量问题导致的故障,甲方负责免费维修或更换。
三、售后服务1. 甲方设立专门的售后服务热线,电话:【售后服务电话】,解答乙方在使用过程中遇到的问题。
2. 甲方在接到乙方的售后服务请求后,应在【响应时间】内给予回复,并在【维修时限】内完成维修或更换。
3. 甲方应定期对乙方进行回访,了解产品使用情况,并提供相关的技术支持。
四、培训与技术支持1. 甲方应在产品交付乙方后【培训时间】内,提供免费的产品使用培训。
2. 甲方应向乙方提供详细的产品使用说明书和操作指南。
3. 甲方在必要时应派专业技术人员到乙方现场进行技术指导和服务。
五、争议解决1. 本合同履行过程中,如发生争议,双方应友好协商解决。
2. 如协商不成,任何一方均可向甲方所在地的人民法院提起诉讼。
六、其他约定1. 本合同自双方签字(或盖章)之日起生效,有效期为【合同有效期】。
2. 本合同一式两份,甲乙双方各执一份,具有同等法律效力。
甲方(卖方):【甲方名称】乙方(买方):【乙方名称】签订日期:【签订日期】请根据您的实际情况修改以上合同内容,以确保其符合您的需求。
如有任何疑问,请随时与小编联系。
谢谢!。
电动窗帘电机采购合同范本甲方(买方):____________________地址:_________________________________乙方(卖方):____________________地址:_________________________________鉴于甲方有购买电动窗帘电机的需求,乙方愿意提供符合甲方要求的电动窗帘电机,双方本着平等自愿、诚实信用的原则,经充分协商,达成如下合同条款:第一条产品描述1.1 甲方购买的产品为电动窗帘电机,具体型号为:______________________。
1.2 产品应符合以下技术规格和性能要求:_____________________________。
第二条质量保证2.1 乙方保证所提供的产品为全新、未使用过的,并符合国家相关质量标准。
2.2 乙方承诺提供的产品在正常使用和维护条件下,自交付之日起享有______年的质量保证期。
第三条数量与价格3.1 甲方购买的电动窗帘电机数量为:__________台。
3.2 单价为:人民币__________元/台。
3.3 总价为:人民币__________元(大写:__________元整)。
第四条付款方式4.1 甲方应在合同签订后______个工作日内支付合同总价的______%作为预付款。
4.2 余款在乙方交付产品并经甲方验收合格后______个工作日内支付。
第五条交货时间与地点5.1 乙方应在合同签订后______天内完成产品的生产,并在______天内交付至甲方指定地点。
5.2 交货地点:___________________________________。
第六条验收标准与方法6.1 甲方应在产品交付后______个工作日内完成验收。
6.2 验收标准按照本合同第一条所述的技术规格和性能要求执行。
第七条违约责任7.1 如乙方未能按时交付产品,每逾期一天,应向甲方支付合同总价______‰的违约金。

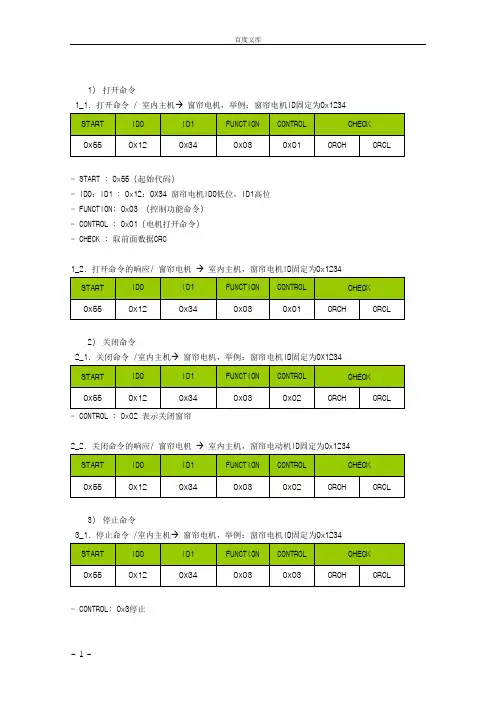

1)打开命令
1_1. 打开命令 / 室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234
- START : 0x55 (起始代码)
- ID0:ID1 : 0x12:0X34 窗帘电机ID0低位,ID1高位
- FUNCTION: 0x03 (控制功能命令)
- CONTROL : 0x01 (电机打开命令)
- CHECK : 取前面数据CRC
1_2. 打开命令的响应/ 窗帘电机→室内主机,窗帘电机ID固定为0x1234
2)关闭命令
2_1. 关闭命令 /室内主机→窗帘电机,举例:窗帘电机ID固定为0X1234
- CONTROL : 0x02 表示关闭窗帘
2_2. 关闭命令的响应/ 窗帘电机→室内主机,窗帘电动机ID固定为0x1234
3)停止命令
3_1. 停止命令 /室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234
- CONTROL: 0x3停止
3_2. 停止命令的响应/ 窗帘电机→室内主机,窗帘电机ID固定为0x1234
4)百分比控制
4_1. 百分比控制(邀请)/室内主机→窗帘电机,举例:窗帘电机ID固定为0x1234
-CONTROL: 0X04 电机百分比运行控制
-DATA: 0X00—0X64 电机百分比0%-100%
4_2. 百分比响应/窗帘电机→室内主机,窗帘电机ID固定为0x1234
-DATA:0XFF 设置行程百分比超过100%(0X64)返回给主机0XFF 表示错误信息电机未设置好行程的时,主机发百分比控制命令,从机返回的DATA为0XFF,表示错误信息 5)写ID
5_1. 写ID(邀请)/室内主机→窗帘电机,举例:写入窗帘电机ID为0x1234
-START:0X55 起始码
-ID0:ID1: 0x00:0X00 从0X00地址开始写
-FUNCTION: 0X02 写功能
-DATA_ADDR: 0X00 (固定) 数据地址
-DATA_LENTH: 0X02 数据长度
-DATA: ID0-ID1 写入的ID地址
5_2. 写ID响应/窗帘电机→室内主机
6)写方向
6_1. 写方向(邀请)/室内主机→窗帘电机,举例:写入窗帘电机方向00
-START:0X55 起始码
-ID0:ID1: 0x12:0X34 窗帘ID
-FUNCTION: 0X02 写功能
-DATA_ADDR: 0X03 (固定) 数据地址
-DATA_LENTH: 0X01 数据长度
-DATA: 0/1 方向数据0或者1
6_2. 写方向(响应)/窗帘电机→室内主机,
--DATA:00 电机正向 01 电机反向其它数据返回0XFF
7)写手拉
7_1. 写手拉(邀请)/室内主机→窗帘电机,举例:写入窗帘电机手拉开启00
-START:0X55 起始码
-ID0:ID1: 0x12:0X34 窗帘ID
-FUNCTION: 0X02 写功能
-DATA_ADDR: 0X04 (固定) 数据地址
-DATA_LENTH: 0X01 数据长度
-DATA: 0/1 手拉数据0或者1
7_2. 写手拉(响应)/窗帘电机→室内主机,
--DATA:00 手拉开启 01 手拉关闭其它数据返回0XFF。
