常用电子元器件的识别与图片课件

常用电子元器件的识别与图片课件
第二十页，课件共65页
允许偏差
允许偏差是指电感器上标称的电感量与实际 电感的允许误差值。
一般用于振荡或滤波等电路中的电感器 要求精度较高，允许偏差为±0.2%~±0.5%； 而用于耦合、高频阻流等线圈的精度要求不 高；允许偏差为±10%~15%。
第二十一页，课件共65页
品质因数
品质因数也称Q值或优值，是衡量电感器质 量的主要参数。它是指电感器在某一频率的 交流电压下工作时，所呈现的感抗与其等效 损耗电阻之比。电感器的Q值越高，其损耗 越小，效率越高。
电感器品质因数的高低与线圈导线的直 流电阻、线圈骨架的介质损耗及铁心、屏蔽 罩等引起的损耗等有关。
第二十二页，课件共65页
分布电容 、额定电流
分布电容是指线圈的匝与匝之间、线圈与磁 心之间存在的电容。电感器的分布电容越小， 其稳定性越好。
额定电流是指电感器有正常工作时反允许通 过的最大电流值。若工作电流超过额定电流， 则电感器就会因发热而使性能参数发生改变， 甚至还会因过流而烧毁。
第三十页，课件共65页
第三十一页，课件共65页
三极管的特性
晶体三极管具有电流放大作用，其实质是三 极管能以基极电流微小的变化量来控制集电 极电流较大的变化量。这是三极管最基本的 和最重要的特性。我们将ΔIc/ΔIb的比值称 为晶体三极管的电流放大倍数，用符号“β” 表示。电流放大倍数对于某一只三极管来说 是一个定值，但随着三极管工作时基极电流 的变化也会有一定的改变。
3.按安装方式 插件电阻、贴片电阻
4.按功能分 负载电阻，采样电阻，分流电阻，保护电阻 等
第四页，课件共65页
第五页，课件共65页
电阻的主要参数
标称阻值:标称在电阻器上的电阻值称为标称值.单位: Ω, k Ω, MΩ. 标称值是根据国家制定的标准系列标注的,不是生产者任意标定的. 不是所有阻值的电阻器都存在.

手机常用元器件识别和电路图识读(5)55页PPT

手机常用元器件识别和电路图识读(5)55页PPT

三、电感和微带线

电感是一个电抗器件，在电子电路中经常使用。将一根 导线绕在铁芯或磁芯上或一个空心线圈就是一个电感。在手 机电路中，一条特殊的印刷铜线即构成一个电感，在一定条 件下，又称其为微带线。电感的主要物理特征是将电能转换 为磁能并储存起来，也可说它是一个储存磁能的元件。电感 是利用电磁感应的原理进行工作的。当有电流流过某一根导 线时，就会在这根导线的周围产生电磁场，而这个电磁场又 会对处在这个电磁场范围内的导线产生电磁感应现象。 手机电路中比较常见的电感有以下几种：一种是两端银 白色，中间是白色的；另一种是两端是银白色，中间是蓝色 的。还有一种电源电路的电感，体积比较大，一般为圆形或 方形，黑色，很容易辨认。 需要说明的是：在部分手机电路中，还常常用一段特殊 形状的铜皮来构成一个电感。通常我们把这种电感称为印刷 电感或微带线。在手机电路中，微带线一般有两个方面的作 用。一是传输高频信号；二是微带线与其它固体器件如电感、 电容等构成一个匹配网络，使信号输出端与负载能很好地匹 配。微带线耦合器常用在射频电路中，特别是接收的前级和 发射的末级。用万用表量微带线的始点和末点是相通的，但 绝不能将始点和末点短接。
个别手机采用了组合电阻，如诺基亚8210手机 的R805、R120就采用了组合电阻，共有四个引脚和 外电路相连。
二、电容
在手机中，电容一般为黄色或淡蓝色，个别电解除电容也 用红色的，电解电容稍大，无极性电容很小，有的电容在其 中间标出两个字符，大部分电容则未标出其容量。手机中的 电解电容，在其一端有一较窄的暗条，表示该端为其正极。
四、二极管
手机中的二极管主要有以下几种：
1.普通二极管
普通二极管是利用二极管的单向导电性来工作的，有两 个引脚，一般为黑色，在其一端有一白色的竖条，表示该端 为负极。

常用电子元器件的识别图解

常用电子元器件的识别图解

常用电子元器件的识别图解一、电阻电阻在电路中用“R”加数字表示，如：R13表示编号为13的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

电缆接头墙壁开槽机浮球液位控制器电线快速接头电线穿管器配电柜接线图水电装修价格电子元件电阻器的符号参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

1MΩ=1000KΩ=1000000Ω数标法主要用于贴片等小体积的电路，如：103 表示10000Ω（10后面加3个0）也就是10K墙壁开槽机电缆接头电线快速接头浮球液位控制器电线穿管器电子元件配电柜接线图母线槽贴片电阻识别色环标注法使用最多，现举例如下：碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。

在电阻上有三道或者四道色环。

靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。

第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。

第四道色环表示阻值的误差。

色环颜色所代表的数字或者意义见表1。

电缆接头墙壁开槽机电线快速接头浮球液位控制器电线穿管器电子元件水电装修价格配电柜接线图色环电阻器的表示方法表1 色环颜色所代表的数字或意义这个电阻的阻值就是2000欧，误差是±5%。

如下图。

电缆接头电线快速接头墙壁开槽机浮球液位控制器电线穿管器配电柜接线图母线槽电子元件红、黑、红、金。

阻值是2000欧=2k双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。

色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。

手机器件识别PPT课件

手机器件识别PPT课件

手机维修
(a) 符号;
(b) 实物
手机维修
2) 集成电路的检测 由于IC有许多引脚， 外围组件又多， 所以要判断 IC的好坏比较困难， 常用在路测量法、 触摸法、 观察 法(加电发烫， 大电流， 也有鼓包、 变色)和元件置换 法、 对照法等。
手机维修
电声器件、 压电器件及其它器件 1. 电声器件 电声器件是一种电—声转换器， 它能将电能转换
听筒、 （b） 振铃器
手机维修
(2) 听筒与振铃器的检测： 听筒与振铃器的检测方法很简单。 用万用表的电 阻R×1挡测其两端， 正常时， 电阻应接近零， 且表 笔断续点触时， 听筒与振铃器应发出“喀、 喀”声。
手机维修
2. 石英晶体 1） 晶体的识别 石英晶体的电路符号、 实物图如图所示， 外形与 滤波器相似在手机中。 常用晶体频率为13 MHz、 19.5 MHz 和26 MHz 等。 在电路中， 将晶体、 三极管等共 同组成振荡器， 作为一个标准件。
手机维修
2) 听筒与振铃器 (1) 听筒与振铃器的识别: 听筒又称扬声器、 喇叭， 也是一种电声器件。 它 是利用电磁感应、 静电感应、 压电效应等将电能转换 为声能， 并将其辐射到空气中去， 与送话器的作用刚 好相反。听筒与振铃器的电路符号参见图4-25， 实际 外形呈圆形。
手机维修
（a） 听筒;
极管的外形与电阻、 电容相似， 有的呈矩形， 有的呈
柱形， 两边是引脚，
(b)。
手机维修
2) 二极管的检测 手机中常见二极管有普通二极管、 发光二极管、 稳压二极管和变容二极管。
手机维修
2. 三极管 1) 三极管的识别 三极管有NPN、 PNP两种类型， 三极管的电路符 号及实物参见图 (a)、 (b)。 在三极管实物图上， 标注 了三极管的极电极， 而管子的类型以及发射极和基极 的判断需利用图纸或万用表测量来区分。 其中4脚三极 管中有两极相通(集电极或发射极)。

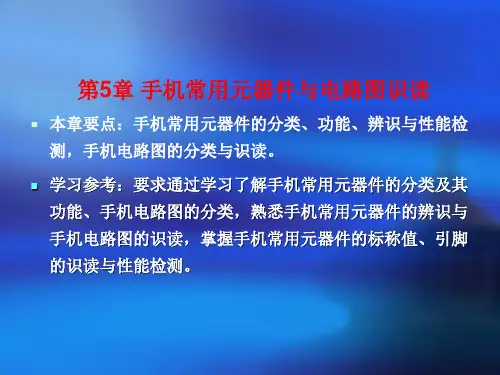

第5章 手机常用元器件与电路图

第5章 手机常用元器件与电路图

5.1.6 电声和电动元件
1. 受话器 受话器将模拟音频电信号变换为声波。受话器常用SPK、 SPEAKER、EAR或EARPHONE等表示。 受话器利用电感感应现象工作，即在一个置于永久磁场中的 线圈中通过音频电信号时，线圈带动受话器的纸盆振动发声。 用万用表通过测量受话器直流电阻的大小来判断其好坏，如 果电阻很小或很大，表明受话器损坏。或者手拿两条接+4V以 下直流电源的导线触碰受话器的两个触点，如果受话器能够发 出声音，表明受话器正常，否则，受话器损坏；交换触碰的方 向，受话器发出的声音有大有小，声音大时，接电源正极的触 点为受话器正极，另一触点为负极。
2. 电路原理图 定义：用于体现电路工作原理的一种电路图 功能：表达某一级或整机电路结构与工作原理，有时还标出 电路元器件参数，便于电路维修和元器件替换。 3. 元器件分布图 定义：又称为装配图，用于表明各个元器件在印制板中的实 际位置。 功能：查找元器件实物
5.2.2 手机电路组成特征 1. 射频电路 特征：以射频集成电路为核心，而且收发电路有接收一本 振（RXVCO1）、二本振和发射本振。发射电路末级则以 功放电路、天线、滤波器等。 2. 基带电路 特征：以大规模集成电路，且多以BGA芯片形式出现。 基带电路原理图中，常用U××××表示集成电路，而集成 电路引脚标注为A0、A1、E12等。常见的基带电路有微处 理器、字库、暂存器、码片和音频IC等。
3. 电源电路 特征：升压电路、充电电路是电源电路的重要组成部分，它 们用VCC、VDD、VREF、VVCO、AVCC、V1、V2、V3等表 示供电电源，用BOOTST_VDD、VBOOT等表示升压。用 V_EXIT、EXT_B+等表示外接电源，用CHARG等表示充电控 制，V_EXIT、EXT_B+与CHARG合起来构成充电电路。

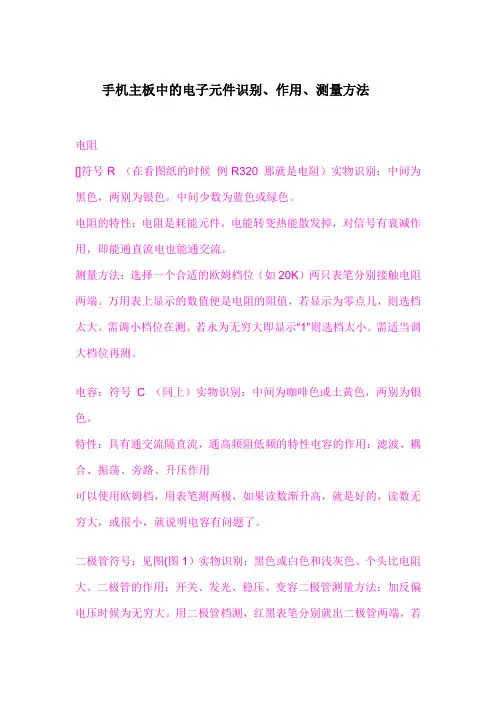

手机主板中的电子元件识别、作用、测量方法

手机主板中的电子元件识别、作用、测量方法

手机主板中的电子元件识别、作用、测量方法电阻[]符号R （在看图纸的时候例R320 那就是电阻）实物识别：中间为黑色，两别为银色。

中间少数为蓝色或绿色。

电阻的特性：电阻是耗能元件，电能转变热能散发掉，对信号有衰减作用，即能通直流电也能通交流。

测量方法：选择一个合适的欧姆档位（如20K）两只表笔分别接触电阻两端。

万用表上显示的数值便是电阻的阻值，若显示为零点几，则选档太大。

需调小档位在测。

若永为无穷大即显示“1”则选档太小。

需适当调大档位再测。

电容：符号C （同上）实物识别：中间为咖啡色或土黄色，两别为银色。

特性：具有通交流隔直流，通高频阻低频的特性电容的作用：滤波、耦合、振荡、旁路、升压作用可以使用欧姆档，用表笔测两极，如果读数渐升高，就是好的，读数无穷大，或很小，就说明电容有问题了。

二极管符号：见图(图1）实物识别：黑色或白色和浅灰色、个头比电阻大。

二极管的作用：开关、发光、稳压、变容二极管测量方法：加反偏电压时候为无穷大。

用二极管档测，红黑表笔分别就出二极管两端，若显示为“1”则红笔接的事负极，黑笔接的是正极。

若显示为几百欧姆，则红接正，黑接负。

如果显示为“0”二极管击穿。

若第一次测显示无穷大，调换表笔再测，若依旧为无穷大。

则为二极管开路。

若显示为几百欧姆为好。

若第一次测得为“0”说明二极管击穿，若第一次和第二次测得的阻值不一样，换之。

三极管。

三极管分为PNP NPN型三极管3个角的多用于手机的控制电路4个角的多用于手机放大电路NPN型三极管：集电极必须接电源正极，发射极接电源的负极，当基极有电源供给时，三极管才能工作、PNP型三极管：发射极必须接电源正极。

集电极接电源负极，同样基极也为控制级，必须有电源供给时，三极管才能工作、三极管的作用：开关、放大、旁路、振荡、判断好坏：（附图2）用二极管档测。

红笔放在B级黑笔依次测C级和E极。

若两次都是显示为无穷大“1”为PNP型三极管。

若显示的阻值为几百欧姆为NPN型三极管。

手机常用元件`部件的识别与检测

手机常用元件`部件的识别与检测

7 滤波器 由参数R、L、C构成或其等效电路构成的。主要作 用有分离信号、抑制干扰、选频、阻抗变换、延 迟信号阻抗匹配 等 它可分为无源滤波器和有源滤波器 无源滤波器按频率分： 带通滤波器---只允许某一频段中的频率通过的滤波 器。 高通滤波器---让高频成分通过而衰减低频成分的滤 波器。 低通滤波器---让低频成分通过而衰减高频成分的滤 波器。



7．发射VCO组件的检测 TXVCO是否有故障，可通过电流法进行判断：入 网后拨打“112”，发现电流表轻微摆动，就是上 不去（正常情况下电流表应迅速上升到350MA左 右，然后250~350MA之间有规律地摆动），故 障可能是TXVCO电路工作不正常引起。发射VCO 电路不正常一般不会出现无发射电流或发射时电 流很大的情况。 判断发射VCO组件是否正常，应重点检查以下几 个方面： 发射VCO供电。为脉冲供电，需用示波器测量。 发射VCO的控制信号，一般由锁相环电路输出， 需用示波器测试。 发射VCO的输出信号，需要借助频率计或频谱仪 进行检测。

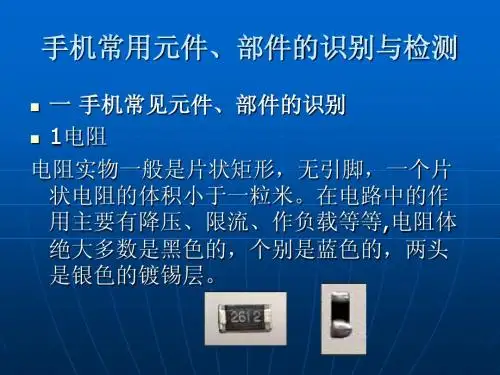

手机常用元件、部件的识别与检测
一 手机常见元件、部件的识别 1电阻 电阻实物一般是片状矩形，无引脚，一个片 状电阻的体积小于一粒米。在电路中的作 用主要有降压、限流、作负载等等,电阻体 绝大多数是黑色的，个别是蓝色的，两头 是银色的镀锡层。



2 电容 无极性普通电容的外观` 大小与电阻相似。电 容一般为棕色`黄色`浅灰色等，两端为银色 。无极性普通电容体积都很小，最小的尺寸只有 1mm*2mm.通常电解电容的外观是长方体，体 积稍大，颜色以黄色和黑色最常见。电解电容的 正极端有一条色带（黄色的电解电容色带通常是 深黄色，黑色的电解电容色带通常为白色）。还 有一种电容颜色鲜艳（多为红色`棕色或黄色）， 它们是金属 电容，其特点是电容量稳定。 电容 有凸出的一端为正极性，另一端为负极性。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、电容
在手机中，电容一般为黄色或淡蓝色，个别电解除电容也 用红色的，电解电容稍大，无极性电容很小，有的电容在其 中间标出两个字符，大部分电容则未标出其容量。手机中的 电解电容，在其一端有一较窄的暗条，表示该端为其正极。 对于标出容量的电容，一般其第一个字符是英文字母， 代表有效数字，第二个字符是数字，代表10的指数，电容单 位为pF，例，一个电容器标注为G3，通过查表，查出G=1.8， 3=103，那么，这个电容器的标称值为 1800pF。 电解电容器当其外壳极性标志不清时，可用下述方法进 行判别： 用指针式万用表的R×10K挡，分别两次对调测量电容器 两端的电阻值，当表针稳定时，比较两次测量的读数的大小， 取值较大的读数时，这时万用表黑笔接的是电容器的正极， 红笔接的是电容器的负极，其原理一是利用了万用表内部的 电池用电源，二是利用了电解电容反向漏电流比正向漏电流 大的特性。
(2)带阻三极管
带阻三极管是由一个三极管及一、二个内接电阻组成的。 带阻三极管在电路中使用时相当于一个开关电路，当状 态转换三极管饱和导通时Ic很大，ce间输出电压很低，当状 态转换三极管截止时，Ic很小，ce间输出电压很高，相当于 VCC(供电电压)。管子中的R1决定了管子的饱和深度，R1越 小，管子饱和越深，Ic电流越大，ce间输出电压很低，抗干 扰能力越强，但R1不能太小，否则会影响开关速度。R2的作 用是为了减小管子截止时集电极反向电流，并可减小整机的 电源消耗。带阻三极管外观结构上与普通三极管并无多大区 别，要区分它们只能通过万用表进行测量。
1.普通二极管 2.稳压二极管
3.变容二极管
变容二极管是一个电压控制元件，通常用于振 荡电路，与其他元件一起构成VCO(压控振荡器)。 在VCO电路中，主要利用它的结电容随反偏压变化而 变化的特性，通过改变变容二极管两端的电压便可 改变变容二极管电容的大小，从而改变振荡频率。 一般情况下，在手机电路中，只要看到变容二 极管的符号，基本上可以断定这个电路是一个压控 振荡器。变容二极管既然是一个电压控制元件，那 么它所存在的电路就有一个电压控制信号。 在手机电路中，这个电压控制信号是来自频率 合成环路中的鉴相器输出端。
第五章
手机常用元器件识别和 电路图识读
1.手机电路中的基本元器件 2.手机电路中的特殊元器件 3.手机电路中的集成电路
4.手机电路图识读
第一节
手机电路中的基本元器件
手机电路中的基本元件主要包括电阻、电容、 电感、晶体管等。由于手机体积小、功能强大，电 路比较复杂，决定了这些元件必须采用贴片式安装 (SMD)，片式元件与传统的通孔元器件相比，贴片 元件安装密度高，减小了引线分布的影响，降低了 寄生电容和电感，高频特性好，并增强了搞电磁干 扰和射频干能力。
六、场效应管

场效应管与三极管相似，但两者的控制特性却截然不同， 三极管是电流控制元件，通过控制基极电流达到控制集电极 电流或发射极电流的目的，即需要信号源提供一定的电流才 能工作，因此，它的输入电阻较低，场应管则是电压控制元 件，它的输出电流决定于输入电压的大小，基本上不需要信 号源提供电流，所以，它的输入阻抗很高，此外，场效应管 还具有开关速度快、高频特性好、热稳定性好，功率增益大、 噪声小等优点，因此，在手机电路中得到了广泛的应用。 场效应管分为普通场效应管和组合场效应管，外观结构 和普通三极管及组合三极管相似，维修和代换时应注意区分。
(3)组合三极管
所谓组合三极管，就是由几个三极管共同构成一个模块。 组合三极管在手机电路中得到了广泛的应用。

2.三极管的判别
(1) 管脚的判别 将万用电表置于电阻Rxlk挡，用黑表笔接三极管的某一管脚(假设 作为基极)，再用红表笔分别接另外两个管脚。如果表针指示的两次都很 大，该管便是PNP管，其中黑表笔所接的那一管脚是基极。若表针指示 的两个阻值均很小，则说明这是一只NPN管，黑表笔所接的那一管脚是 基极。如果指针指示的阻值一个很大，一个很小，那么黑表笔所接的管 脚就不是三极管的基极，再另换一外管脚进行类似测试，直至找到基极。 判定基极后就可以进一步判断集电极和发射极。仍然用万用表Rxlk 档，将两表笔分别接除基极之外的两电极，如果是PNP型管，用一个 100k电阻接于基极与红表笔之间，可测得一电阻值，然后将两表笔交换， 同样在基极与红表笔间接100k电阻，又测得一电阻值，两次测量中阻值 小的一次红表笔所对应的是PNP管集电极，黑表笔所对应的是发射极。 如果NPN型管，电阻100k就要接在基极与黑表笔之间，同样电阻小的一 次黑表笔对应的是NPN管集电极，红表笔所对应的是发射极。在测试中 也可以用潮湿的手指代替100k电阻捏住集电极与基极。注意测量时不要 让集电极和基极碰在一起，以免损坏晶体管。
PCB版图例
12层手机电路板(PCB)
一、电阻
表面贴片安装的电阻元件外型多呈薄片形状， 引脚在元器件的两端。电阻一般为黑色，手机中的 电阻大多未标出其阻值，个别个头稍大的电阻在其 表面一般用三位数表示其阻值的大小，三位数的前 两位数是有效数字，第三位数是10的指数。如100 表示10Ω，102表示1000Ω即1kΩ，当阻值小于 10Ω时，以*R*表示，将R看作小数点，如5R1表示 5.1Ω。 个别手机采用了组合电阻，如诺基亚8210手机 的R805、R120就采用了组合电阻，共有四个引脚和 外电路相连。
4.发光二极管
发光二极管在手机中主要被用来作背景灯及信号指示灯， 发光二极管一般分发红光、绿光、黄光等几种，发光二极管 的发光的颜色取决于制造材料。发光二极管对工作电流有要 求，一般为几毫安(mA)至几十毫安，在实际运用中，一般在 二极管电路中串接一个限流电阻，以防止大电流将发光二极 管损坏。发光二极管只工作在正偏状态。正常情况下，发光 二极管的正向电压在1．5-3V之间。 另外，还有一些特殊的发光二极管，如红外二极管。目 前越来越多的手机中都使用了红外发光二极管，它被用来进 行红外线传输。 所谓组合二极管，也就是说，由几个二极管共同构成一 个二极管模块电路。组合二极管还有三支脚、四支脚的。
2.干簧管
干簧管是利用磁场信号来控制的一种线路开关器件。干簧管又被称为 磁控管。干簧管的外壳一般是一根密封的玻璃管，在玻璃管中装有两个铁 质的弹性簧片电极，玻璃管中充有某种惰性气体。平时玻璃管中的两个簧 片是分开的，当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内 的两个簧片被磁化而互相吸引接触，使两个引脚所接的电路连通。外磁场 消失后，两个簧片由本身的弹性而分开，线路就断开。在实际运用中，通 常使用磁铁来控制这两根金属片的接通与否。磁控管在手机中常常被用于 翻盖手机、折叠式手机电路中.摩托罗拉、爱立信、三星手机使用最多。 通过翻盖的动作，使翻盖上磁铁控制磁控管闭合或断开，从而挂断电话或 接听电话等。 在采用干簧管结构的手机中，除有一个干簧管外，还有有一个辅助磁 铁，手机在通话时，磁铁应远离干簧管，故这类手机有个共同的特点，就 是磁铁在翻盖上(翻盖式手机)或听筒旁(折叠式手机)。如果手机既不是折 叠式，又不是翻盖式，则不需采用干簧管。 干簧管本身是一种玻璃管，而玻璃易碎，所以干簧管很容易损坏，特 别是摔过的手机尤其如此，因此，目前一些新式的折叠式和翻盖式手机已 不再采用干簧管，而采用了原理与干簧管类似的霍耳元件。 当干簧管损坏时，手机会出现一些很复杂的故障，如部分或全部按键 失灵、开机困难、不显示等。因此，在检修手机开机困难、按键失灵、不 显示等故障时，不可忘记对干簧管的检查。
三、电感和微带线


电感是一个电抗器件，在电子电路中经常使用。将一根 导线绕在铁芯或磁芯上或一个空心线圈就是一个电感。在手 机电路中，一条特殊的印刷铜线即构成一个电感，在一定条 件下，又称其为微带线。电感的主要物理特征是将电能转换 为磁能并储存起来，也可说它是一个储存磁能的元件。电感 是利用电磁感应的原理进行工作的。当有电流流过某一根导 线时，就会在这根导线的周围产生电磁场，而这个电磁场又 会对处在这个电磁场范围内的导线产生电磁感应现象。 手机电路中比较常见的电感有以下几种：一种是两端银 白色，中间是白色的；另一种是两端是银白色，中间是蓝色 的。还有一种电源电路的电感，体积比较大，一般为圆形或 方形，黑色，很容易辨认。 需要说明的是：在部分手机电路中，还常常用一段特殊 形状的铜皮来构成一个电感。通常我们把这种电感称为印刷 电感或微带线。在手机电路中，微带线一般有两个方面的作 用。一是传输高频信号；二是微带线与其它固体器件如电感、 电容等构成一个匹配网络，使信号输出端与负载能很好地匹 配。微带线耦合器常用在射频电路中，特别是接收的前级和 发射的末级。用万用表量微带线的始点和末点是相通的，但 绝不能将始点和末点短接。
第二节 手机电路中的特殊元器件
一、开关元件
开关、干簧管和霍耳元件都是用来控制线路的通断的 器件。大多开关一般是人工手动操作的，而干簧管和霍克元 件则是通过磁信号来控制线路的通和断。
1.开关
在手机中使用的开关通常是薄膜按键开关，它由触点和 触片组成。按键的两个触点平时都不和触片接触，当按下按 键时，触片同时和两个触点接触，使两个触点所连接的线路 接通。这种开关通常用于电源开关及各种按键。 在手机上，薄膜按键开关在机板上通常由铜皮做成，然 后用一有碳膜的按键胶片来完成这种开关的连接。在手机电 路中，开关通常用字母SW表示。另外，诺基亚8810、8210、 8850等滑盖式手机，有电路板上有一个用于挂机的开关，如 要挂机，将滑盖推上，滑盖压迫挂机开关导致其中的开关两 点相通，从而起到了挂机的作用。
四、二极管

手机中的二极管主要有以下几种： 普通二极管是利用二极管的单向导电性来工作的，有两 个引脚，一般为黑色，在其一端有一白色的竖条，表示该端 为负极。 稳压二极管简称稳压管，是利用二极管的反向击穿特性 来工作的。在手机电路中，它常常用于受话器(喇叭、扬声 器)电路、振动器电路和铃声电路。由于手机电路所使用的 受话器、蜂鸣器和振动器都带有线圈，当这些电路工作时， 由于线圈的感生电压会导致一个很高的反峰电压，稳压二极 管就是用来防止这个反峰电压引起电路损坏的。 另外，在手机的充电电路、电源电路也较多地采用了稳 压二极管。
