苏教版九年级物理第十六章电磁转换单元测试题

苏科版九年级物理下册第十六章《电磁转换》检测卷（含答案）时间：60分钟总分：100分一、选择题(每小题4分,共20分)1. 下列关于电和磁的说法正确的是 ( )A.磁感线是磁体周围空间实际存在的曲线B.指南针静止时南极总是指向地磁南极C.电磁铁磁性的强弱只与电流的大小有关D.扬声器是利用通电导体在磁场中受到力的作用的原理来工作的2. a、b两个磁极间的磁感线分布如图所示.下列说法正确的是 ( )A.a端磁极是S极,b端磁极是N极B.P点没有磁场C.磁感线是真实存在的D.Q点的磁场方向水平向右3. 如图所示是燃油汽车启动装置的电路简图.汽车启动时需将钥匙插入仪表板上的钥匙孔并旋转,则下列分析正确的是 ( )A.旋转钥匙相当于闭合开关B.电磁铁是利用电流的热效应来工作的C.电磁铁通电后电磁铁的上端为S极D.电动机工作时将电能全部转化为机械能4. 导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电流的是(a在A、B选项中与磁感线平行,在C、D选项中与磁感线垂直)( )5. 如图是一款“收音机钢笔”的图片,当书写的时候,笔端摇摆产生电流,就能给钢笔的内置电池储存电能,同时供笔端微型收音机和扬声器工作.在繁重的学习中可以听听音乐,缓解学习的压力.关于“收音机钢笔”的说法正确的是 ( )A.“产生电流”利用了电磁感应的原理B.电磁感应现象由奥斯特首先发现C.扬声器工作原理与发电机工作原理相同D.“储存电能”时把化学能转化为电能二、填空题(每空3分,共15分)6. 探究小组为了模拟电磁起重机的工作原理,用表面涂有绝缘漆的导线绕在大铁钉上制成电磁铁,接入电路,如图所示.闭合开关S,电磁铁有了磁性,A端是极.将滑动变阻器的滑片向右移动一段距离后,硬币才被吸起,这说明电流越大,电磁铁的磁性.7. “地漏”(如图甲)是连接排水管道与室内地面的接口.“磁悬浮地漏”相对于传统地漏具有很多优点,如排水速度可随积水深度自动调节、在不排水时能密封管道等.(1)若地漏不密封,排水管内臭气会扩散到室内.从微观角度解释该现象: .(2)磁悬浮地漏的工作原理如图乙.①当密封盖上方无水时,在磁体B作用下,磁体A将密封盖顶起.若磁体A下端为N极,则磁体B上端为极.②当密封盖上方有水时,密封盖下移,开始排水.积水越多,则排水口越大,其原因是.三、作图题(每小题5分,共10分)8. 如图所示,小磁针处于静止状态且螺线管的左端极性已知.请在两虚线框内分别标出小磁针和电源的极性.9. 开关闭合后,通电螺线管和条形磁铁A之间的磁感线的形状如图所示.请在图中标出三条磁感线的方向和条形磁铁A的两个磁极.四、计算题(共15分)10. 图甲是一款深受人们喜爱的便携式充电喷雾小风扇(部分参数如表),具有只扇风不喷雾和既扇风又喷雾两挡工作状态.(1)小风扇喷出的水雾在空气中(填物态变化的名称),从周围吸热,起到降温作用.(2)图乙是小风扇喷雾时水位自动报警器的工作原理图,当水箱内的水位较低时,红灯亮报警,请结合上图说明其工作原理.(3)小风扇在只扇风状态下工作10分钟消耗的电能是多少?(4)商家宣称此款小风扇充满电后,在既扇风又喷雾状态下可持续工作5小时.通过计算判断他们的宣传与实际是否相符.参考答案一、选择题1.D 磁场中的磁感线是人们为了研究问题方便而假想的曲线,不是客观存在的,A错误;指南针静止时南极总是指向地磁北极,B错误;电磁铁磁性的强弱与电流的大小、线圈匝数的多少等因素有关,C错误;扬声器是利用通电导体在磁场中受到力的作用的原理来工作的,D正确.2.D3.A 电磁铁是利用电流的磁效应来工作的,旋转钥匙相当于闭合开关,控制电路连通,电磁铁有磁性,吸引衔铁,动触点A与静触点B接触,工作电路连通,电动机工作,电动机工作时将大部分电能转化为机械能,小部分电能转化为内能.由题图知,电流从电磁铁的上端流入,根据安培定则可知,电磁铁的上端为N极.4.D 只有闭合电路中的一部分导线做切割磁感线运动,导线中才会产生感应电流.A、B、C项中导线运动时均没有切割磁感线;D项中导线垂直于纸面向下运动时,切割磁感线,产生感应电流.5.A “产生电流”是磁生电的过程,即为电磁感应现象,A正确;电磁感应现象是法拉第首先发现的,B错;根据题述可知,扬声器的工作需要先有电流,后产生声音,对应的能量转化为电能转化为机械能,与电动机的工作原理相同,C错;“储存电能”时,笔端摇摆产生的电能转化为化学能,D错.二、填空题6.N(北) 越强解析：由题图可知,电流由上侧流入电磁铁,由下侧流出电磁铁,由安培定则可知螺线管下侧(A端)为N极;将滑动变阻器的滑片向右移动,滑动变阻器接入电路的电阻变小,电路中的电流变大,电磁铁的磁性变强,硬币所受的磁力变大而被吸起.7.(1)分子做无规则运动(2)①N ②深度越深,液体的压强越大解析：(1)扩散现象是分子做无规则运动的结果.(2)①找题眼——在磁体B作用下,磁体A将密封盖顶起;抓本质——磁体A、B有相互排斥力;做解答——磁体A下端为N极,则磁体B上端也为N极.②积水深度越深,压强越大,对密封盖的压力越大,密封盖下移,排水口就越大.三、作图题8.如图所示.9.如图所示.四、计算题10.(1)汽化(2)当水位降低到探针以下时,控制电路断开,电磁铁中没有电流,电磁铁的磁性消失,衔铁在弹簧弹力作用下弹回,动触点与上面的静触点接通,红灯亮,报警.(3)W=Pt=4 W×10×60 s=2 400 J(4)电池容量为W'=UIt'=4 V×6 A×3 600 s=86 400 J,风扇既扇风又喷雾时的总功率P总=4 W+4 W=8 W,该状态下的工作时间t″=W′P总=86400J8W=10 800 s=3 h,由于3 h<5 h,故工作时间与商家宣传的不符.。

苏科版九年级物理下册第十六章电磁转换单元测试题一、选择题(每题2分，共20分)1．关于磁场，以下说法中不正确的选项是( )A．磁场是客观存在的B．磁场可以传递磁极间的相互作用C．磁场是有方向的D．磁场方向是人为规则的，实践上磁场是没有方向的2．以下关于磁现象的说法中正确的选项是( )A．磁感线越密集的中央磁场越弱B．发电机是应用电磁感应原理任务的C．地磁场的N极在地球的北极左近D．电磁铁磁性的强弱不能经过调理电流的大小来控制3．在人类历史上，首先揭开电和磁之间的联络的迷信家和他发现的迷信理想是( ) A．法拉第电磁感应 B．奥斯特电流周围存在磁场C．爱迪生白炽灯发光 D．沈括磁偏角4．如图1所示是判定通电螺线管的极性跟电流方向关系的表示图，以下了解正确的选项是( )A．大拇指所指的方向是电流方向 B．大拇指所指的方向是通电螺线管的南极C．大拇指所指的方向是通电螺线管的北极 D．通电螺线管的极性与管中电流方向有关图15.图2中能使条形磁体与通电螺线管相互吸引的是( )图26．如图3所示，当闭合开关S，且将滑动变阻器的滑片P向左移动时，电磁铁( ) A．B端是N极，磁性削弱 B．A端是S极，磁性增强C．A端是N极，磁性增强 D．B端是S极，磁性削弱图37．如图4所示，在闭合开关S的瞬间，AB棒水平向左运动；假定将电池反接并闭合开关S，AB棒的运动方向是( )A．水平向左B．水平向右 C．竖直向上 D．竖直向下8．在探求〝影响电磁铁磁性强弱的要素〞时，按如图5所示电路停止实验，每次实验总观察到电磁铁A吸引大头针的数目比B多．此实验说明影响电磁铁磁性强弱的要素是( )图5A．电流的大小 B．线圈的匝数C．电流的方向 D．电磁铁的极性9．某〝迪厅〞主人在地板中装置了一种〝神奇〞装置，给厅内炫光灯供电．当跳舞的人踩踏地板越凶猛时，炫光灯就会亮得越多，也越明亮．该〝神奇〞装置能够应用的任务原理是( )A．电磁感应现象 B．电流的磁效应C．通电线圈受磁力作用 D．摩擦起电现象10．如图6所示的几个实验，演示磁场对通电导体有力的作用的是( )图6二、填空题(每空2分，共26分)11．如图7所示，接通电路时导线下方的小磁针发作偏转，改动电流方向时，小磁针的偏转方向________．由此说明，通电导体周围存在________，且其方向与____________有关．图712．由于导体在磁场中运动而发生电流的现象叫作________现象；用图8中的________(选填〝甲〞或〝乙〞)实验可说明电动机的任务原理．图913．如图9所示是按压式手电筒，压动按柄，经过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，完成切割磁感线，发生感应电流．它在任务时将机械能转化为____________能，进而转化为光能．它的任务原理是________________．图814．如图10所示，给电磁铁通电，条形磁体和弹簧在图中位置运动，当滑动变阻器的滑片向b端滑动时，弹簧长度变短，那么螺线管上端为________(选填〝N极〞或〝S极〞)，电源左侧为________(选填〝正极〞或〝负极〞)，假定其他条件不变，只将电源正、负极对调，待弹簧动摇时，弹簧长度与对调前比拟将________(选填〝变长〞或〝变短〞)．15．如图11所示为一种温度自动报警器的原理图，图中的水银温度计在制造时，在玻璃管中封入一段金属丝，电源的两极区分与水银和金属丝相连，当温度到达金属丝下端所指的温度时，电流经过电磁铁的线圈发生________，吸引衔铁，电铃响起，收回报警信号，电磁铁的a端为________极，假定将温度计上端的金属丝向下调整，那么报警温度将________(选填〝降低〞或〝降低〞)．图11三、作图题(共14分)16．(4分)通电螺线管的左近放置了一个小磁针，小磁针运动时的位置如图12所示．请在图中标出磁感线的方向及小磁针的N极．图1217．(4分)请在图13中标出导线中的电流方向，并画出螺线管的绕线．图1318．(6分)小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会向南方偏转．请在图14中标出螺线管的南北极和电源的正、负极．图14四、实验探求题(共40分)19．(16分)在探求通电螺线管外部磁场的实验中，采用了如图15甲所示的实验装置．图15(1)当闭合开关S后，小磁针________(选填〝会〞或〝不会〞)发作偏转，说明通电螺线管与小磁针之间是经过________发作力的作用．(2)用铁屑来做实验，失掉了如图乙所示的情形，它与________磁体的磁场散布相似．为描画磁场而引入的磁感线________(选填〝是〞或〝不是〞)真实存在的．(3)为了研讨通电螺线管磁极的性质，教员与同窗们一同对螺线管中能够的电流方向和绕线方式停止了实验，失掉了如图16所示的四种状况．实验说明螺线管的绕线方式相反时，通电螺线管的磁极极性只与它的____________有关，且这个关系可以用____________判别．图16(4)闭合开关S，通电螺线管周围的小磁针N极指向如图丙所示，由图可知：在通电螺线管外部，磁感线是从________极动身，最后回到________极．20．(12分)如图17所示是同窗们装置的直流电动机模型．(1)在某次装置直流电动机模型活动中，小孙、小金、小星各自把装置好的电动机接入电路，闭合开关线圈均不转．假定小孙用手悄然一推转子，线圈就转动起来，那么她的线圈不转的缘由是______________________；假定小金用手悄然把电刷(铜片)弯曲一下，线圈就转动起来，那么她的线圈不转的缘由是__________________________；假定小星在原磁体上加一块磁体，线圈就转动起来，那么她的线圈不转的缘由是________________．(2)线圈正常转动后，假定把电源的两极对调一下，观察到线圈转动的________发作变化；假定改动线圈中的电流大小，观察到线圈转动的________发作变化．(3)许多家用电器用到电动机，请你罗列一种装有电动机的家用电器的称号：__________．21．(12分)某物理兴味小组应用如图18所示装置做〝探求电磁感应〞实验，失掉如下记载表格(实验中磁体不动)：图18(1)感应电流发生的条件是：①____________________，该结论是剖析比拟实验序号3和5得出的；②____________________________，该结论是剖析比拟实验序号____________得出的．(2)影响感应电流的方向的要素：①______________________________，该结论是剖析比拟实验序号3和4得出的；②________________，该结论是剖析比拟实验序号________得出的．详解详析1．D 2.B 3.B 4.C 5.B6．B [解析] 依据安培定那么可知通电螺线管的B端为N极，当滑片P向左移动时，电路中的电流变大，所以电磁铁的磁性增强．7．B 8.B 9.A 10.A11．改动磁场电流方向12．电磁感应甲13.电电磁感应14．N极正极变长15．磁性S 降低[解析] 当温度降低时，水银收缩，液柱上升，当液柱降低到金属丝下端对应的温度时，控制电路接通，电磁铁有磁性，吸引衔铁，从而使受控电路接通报警．假定将金属丝的下端向下调整，那么报警温度会降低；由电路可知电磁铁中的电流是从左端流入，右端流出，应用安培定那么可以确定，电磁铁的a端为S极．16．如下图17．如下图18．如下图19．(1)会磁场(2)条形不是(3)电流方向安培定那么(4)北(N) 南(S)[解析] (1)图甲中，电源左端为正极，右端为负极，依据安培定那么可以判别通电螺线管右端为N极，左端为S极．依据异名磁极相互吸引，由图可知小磁针会逆时针偏转；通电螺线管和小磁针之间的作用是经过磁场发作的．(2)由图乙可知：通电螺线管的外部磁场与条形磁体的磁场散布相似；磁感线是为了能笼统描画磁场而引入的假想曲线，不是真实存在的．(3)四个图中的螺线管电路中A和B的绕线方式相反，电流方向不同，依据小磁针的指向状况知：A的右端为S极，B的右端为N极；同理C、D也是如此，所以实验说明螺线管的绕线方式相反时，极性只与它的电流方向有关；这个关系可以用安培定那么来判别．(4)依据安培定那么可知，通电螺线管的左端为S极，右端为N极，依据周围小磁针N 极指向与该点磁感线方向分歧可知：在通电螺线管外部，磁感线是从北(N)极动身，最后回到南(S)极．20．(1)线圈在平衡位置换向器与电刷接触不良(或摩擦过大) 磁体磁性太弱(2)方向速度(3)电风扇(或洗衣机等)21．(1)①电路必需闭合②导体做切割磁感线运动1、2、3、4和6 (2)导体做切割磁感线运动的方向磁场方向4和6。

苏教版九年级物理下册第十六章电磁转换章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、将条形磁铁周围附近摆放几个可以自由转动的小磁针（涂黑的一端表示小磁针的N极），仅考虑小磁针跟磁铁之间的相互作用，图中能正确反映小磁针静止时跟磁铁之间相对位置关系的是（）A．B．C．D．2、根据生活中的现象进行推论是常用的科学思维方法。

下列根据现象作出的推论中（）A．根据两灯各自的两端电压相等推论两灯是并联B．根据电路中的灯泡不发光推论电路中没有电流C．根据两手搓动手会发热推论机械能转化为内能D．根据直导体下磁针没有旋转推论导体中无电流3、以下说法中正确的是（）A．磁场是真实存在的B．磁感线是从磁场中实际存在的曲线C．毛皮摩擦过的橡胶棒具有吸引铁钴镍的性质D．小磁针N极在磁场中某点所受磁力的方向跟该点的磁场方向相反4、如图所示，教室黑板上有一只“不掉”的黑板檫，一些同学认为这个黑板檫有磁性，有同学指出：“我们可以用黑板檫去吸一吸大头针”。

“吸一吸大头针”这一过程属于科学探究中的（）A．进行实验B．猜想与假设C．评估D．结论5、如图所示，关于甲乙丙丁四幅图，下列说法正确的是（）A．如图中验电器的原理是异种电荷互相排斥B．如图是奥斯特发现的电磁感应现象C．如图表明通电导体在磁场中会受到力的作用D．如图的测电笔在使用时必须接触笔尾的金属体6、下列电器在正常工作过程中，机械能转化为电能的是（）A．电动机B．发电机C．电饭锅D．电烙铁7、POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图中能反映POS刷卡机读出信息原理的是（）A．B．C．D．8、如图所示为家用吸尘器，其核心部件是一个能高速转动的电动机。

苏教版九年级物理第十六章电磁转换单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 下列说法中错误的是A．用磁感线可以描述磁场的强弱B．感应电流的方向与导体在磁场中切割磁感线方向有关C．通电导体产生的磁场的方向与通过该导体的电流方向有关D．利用撒在磁体周围的铁屑可以判断该磁休周围各点的磁场方向2 . 下列关于电磁现象的说法中，正确的是（）A．在磁体外部，磁感线总是从S极发出，最后回到N极B．奥斯特实验现象说明，通电导体周围存在磁场C．通电导体在磁场中的受力方向只与电流方向有关D．闭合电路的部分导体在磁场中运动时，就会产生感应电流3 . 如果将两根磁棒的磁极互相靠近时，它们是互相推斥，则互相靠近的磁极A．一定是N极B．一定是S极C．一定是同名磁极D．一定是异名磁极4 . 能说明发电机工作原理的是（）A．B．C．D．5 . 在如图所示的E、F、P、Q四点中，磁场最弱的是A．E点B．F点C．P点D．Q点6 . 电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动（如图所示）．当铁块从电磁铁的正下方向右运动，同时滑片逐渐向下滑动，下列判断错误的是（）A．电磁铁的磁性逐渐减弱B．铁块受到的摩擦力不变C．铁块对地面的压强逐渐增大D．弹簧秤的读数逐渐变大7 . 下列有关物理概念的说法中正确的是A．小磁针能自动指南北方向是因为受到地磁场作用B．电源是把化学能转化为电能的装置C．两个轻质小球互相吸引因为它们带同种电荷D．电动机是利用电磁感应现象制成的8 . 如图是关于电磁现象的四个实验，下列说法正确的是A．是研究发电机工作原理的实验装置B．实验说明通电导体周围存在磁场C．是探究电磁铁磁性强弱的实验装置D．是探究电磁感应现象的实验装置9 . 如图所示通电螺线管，其中判断正确的是（）A．B．C．D．10 . 如图所示，半径为R、圆心为O的大圆环固定在竖直平面内，两个轻质小圆环套在大圆环上。

苏科版物理九年级(下）第十六章《电磁转换》单元测试卷题号一二三四五六总分得分一．填空题(每空1分，共30分)1．1831年，英国著名物理学家发现了电磁感应现象，导致了的发明，从而开辟了人类电的时代．2．磁极间的相互作用规律是:同名磁极互相,异名磁极互相．3．如图甲所示，闭合电路中的部分导体ab棒,在磁场中做快速切割磁感线运动时，可以观察到电流表指针发生偏转，其偏转的最大位置如图所示,此时的电流值为_____mA，这时ab棒成为一个电源，其中____端为正极，此过程发生的现象叫做_____现象。

第4题第5题4．水平桌面上有一静止的铁块,当一条形磁铁沿竖直方向逐渐靠近铁块时，铁块对桌面的压力将_____，铁块受到的重力将_____．（选填“变大"．“变小”或“不变") 5．如图所示，要使电压表的示数变小，应将滑动变阻器的滑片P向_____端移动．此时电磁铁的磁性将_____．6．如图所示，A是悬挂在弹簧测力计下的条形磁铁,B是螺线管，当S闭合后,电流表的示数将__________，弹簧测力计的示数将____________。

甲乙第3题第7题7．张强同学把一根没有磁性的大铁钉弯成马蹄形，做了一个电磁铁（如图所示），根据电流方向可判断铁钉尖端为 极。

要想让钉头和钉尖的极性反过来，最简单的做法是 ______。

8．我国正在筹建世界上第一条商业磁悬浮列车线路,磁悬浮列车是利用__________磁极相互排斥的原理来实现悬浮的。

写出利用电磁铁工作的另一个实例：__________________。

9．电和磁的联系表现在三个方面:一是 ；二是 ；三是 。

10．发电机可分为 流发电机和 流发电机，在交流发电机的线圈中产生的是 电,在直流发电机的线圈中产生的是 电.我国供生产和生活用的是 电，它的频率是 ;周期是 。

在1秒内电流方向改变 次.11．导体中感应电流的方向跟 方向和 方向有关,当同时改变这两个方向时，导体中感应电流的方向将 (填：“改变"或“不改变”)。

苏教版九年级物理第十六章电磁转换单元测试题一、单选题1．全球首段光伏高速公路在中国山东济南通车，设计寿命高于传统沥青混凝土路面，不仅可转化太阳能，路面下还预留了电磁感应线圈，未来随着电动汽车无线技术的配套，可实现电动汽车在此路段行驶过程中，边跑边充电。

下图中与汽车移动无线充电原理相同的是（）A．B．C．D．2．如图甲、乙所示的实验现象，下列有关说法错误的是A．甲图演示的现象与电动机原理相同B．乙图演示的现象与发电机原理相同C．甲、乙两图演示的现象说明电能生磁，磁也能生电D．乙图中，导体ab只要运动就能在电路中产生感应电流3．如图所示是有关电与磁实验的装置图，其中能反映电动机工作原理的是（）A．B．C．D．4．磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近水雷时，就会引起水雷的爆炸，这是因为A．电磁感应现象B．磁极间的相互作用规律C．电荷间的相互作用规律D．磁场对电流的作用5．以下实验现象能说明电动机工作原理的是（）A．B．C．D．6．对于通电螺线管极性的标注，如图中正确的是（）A．B．C．D．7．不久的将来，我国航母舰载机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，以推动弹射车和舰载机向前运动，获得较大的起飞速度，下图中与电磁弹射器原理相似的是（）A．B．C．D．8．抗击新冠病毒疫情期间，很多需要出行的人选择电动自行车作为代步工具，小君同学在一段下坡路上，捏车闸匀速下滑，下面与之相关的说法中正确的是（）A．自行车车轮转轴内有小滚珠，它的作用是以滚动代替滑动，从而可减小摩擦力B．电动机使车前进，带动线圈转动又可自发电，因此可以设计不用充电的电动车C．自行车的坐垫做得很宽大，座位里面还有海绵，可以增大受力面积，减小压力D．匀速下坡的过程中，电动自行车的动能减小，重力势能减少，机械能总量减小9．目前许多国家都在研制磁悬浮列车，如图所示．我国拥有全部自主知识产权的第一条磁悬浮列车试验线已建成，且实现了2000千米无故障运行．一种磁悬浮列车的车厢和铁轨上分别安放着磁体，车厢用的磁体大多是通有强大电流的电磁铁．现有下列说法：①磁悬浮列车利用了同名磁极互相排斥①磁悬浮列车利用了异名磁极互相排斥①磁悬浮列车消除了车体与轨道之间的摩擦①磁悬浮列车增大了车体与轨道之间的摩擦正确的组合是A．①和①B．①和①C．①和①D．①和①10．下列描述正确的是（）A．图甲：若电能表的转盘在30s内转了25转，则这段时间内用电器消耗的电能为1kW·hB．图乙：闭合开关，小磁针静止时N极指向左侧C．图丙：软木塞飞出，管内水蒸气的内能减小，内能转化为机械能D．图丁：通电线圈abcd在磁场中受力而转动，发电机是根据这一原理制成的11．如图所示，下列说法中正确的是（）A．图甲中的装置是将机械能转化为电能B．图乙的实验原理与电动机的工作原理相同C．图丙中电子定向移动的方向就是电流方向D．图丁中闭合开关，导体ab在磁场中作切割磁感线的运动时就能产生感应电流12．下列有关于磁现象的说法正确的是（）A．磁体周围的磁场看不见、摸不着，所以是不存在的B．导体在磁场中切割磁感线运动，就能够产生感应电流C．交流发电机产生的感应电流是交流电，能使两只并联的极性相反的二极管交替发光D．电磁感应现象的重要应用之一是制成了电动机13．关于磁场和磁感线的说法正确的是（）A．磁感线是由铁屑组成的B．磁感线是磁场中实际存在的曲线C．导体周围一定存在磁场D．地磁场的南极在地理的北极附近14．如图所示，小林静止站在商场的电梯上，随电梯匀速向上运动，下列说法正确的是（）A．小林受到重力、支持力作用B．小林受到重力、支持力和水平向右的摩擦力作用C．以地面为参照物，小林是静止的D．小林受到的支持力大于重力15．电让我们的生生活丰富多彩，关于图所示情景说法正确的是（）A．甲图中的通电电螺线管，它的B端是螺线管的S极B．乙图中的手摇发电机，工作时把电能转化好机械能C．丙图中的插座，孔1没有连接火线或零线，完全无用D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体二、填空题16．下列电器中，装有电动机的有________，其中应用直流电动机的有________．（填序号）A．收音机B．复读机C．电视机D．电冰箱E．洗衣机F．吸尘器G．电热器H．电动剃须刀L．电铃．17．如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向左移动时，A弹簧的长度将________，B弹簧的长度将_____(选填“伸长”、“缩短”或“不变”)．18．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．( )19．磁悬浮列车利用“________”的原理使车体完全脱离轨道，悬浮在距离轨道约1cm 处腾空行驶．当列车运行在曲线或坡道上时，控制系统通过改变导向电磁铁中的________达到控制运行的目的．“常导型”磁悬浮列车及轨道和电动机的工作原理完全相同．只是把电动机的“转子”安装在列车上，将电动机的“定子”安装在轨道上．当向轨道这个“定子”输电时，通过________作用使列车就像电动机的“转子”一样被推动着向前运动．20．按要求回答问题。

第十六章电磁变换单元测试卷（满分：100 分时间：60 分钟）一、选择题（每题 2 分，共 24 分）1．对于磁感线的观点，以下说法中不正确的选项是()A．磁针北极在某点所受的磁力方向跟该点的磁感线方向一致B．磁体四周越靠近磁极的地方磁感线越密2．注意察看，擅长发现，正是因为拥有这类敏锐的洞察力，英国物理学家法拉第发现了()A ．电流拥有热效应B ．电流四周存在磁场C．电磁感觉现象 D ．通电导体在磁场中遇到力的作用3．爱因斯坦曾说过，“磁场”在物理学家看来“正如他坐的椅子同样实在”．这句话形象地说了然()A ．磁场是研究问题而设想的B ．磁场是真切存在的一种物质C．椅子必定是磁体 D ．磁场是看得见、摸得着的4．在物理实验课上，小明想察看直流电动机模型的工作状况，将其接入电路，各部分连结完满，结果电动机却不工作，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原由可能是()A ．直流电动机的铜半环与电刷接触不良B．电源电压太低C．线圈恰利处于均衡地点D．线圈中的电流太小5．以下图，一条形磁铁的四周放着能自由转动的小磁针甲、乙、丙、丁，这四根小磁针静止时N 极指向画错的是（磁针的黑端表示N 极）()A ．磁针甲B．磁针乙C．磁针丙 D ．磁针丁6．以下图的自动控制电路中，当开关S 断开时，工作电路的状况是()A ．灯亮，电动机转起来，电铃响B ．灯亮，电动机转起来，电铃不响C．灯不亮，电动机不转，电铃响D．灯亮，电动机不转，电铃响7．月球上没有空气，没有磁场，若是你未来登上了月球，在月球上你能够做以下哪件事()A．不用任何工具直接跟月球上的伙伴对话B．做托里拆利实验丈量月球上的大气压C．用信号灯给伙伴发信号D．用指南针鉴别方向8．2010 年 5 月 1 日，上海世博会开幕．以下图是上海世博会门票，门票中有中国自主知识产权的芯片——“世博芯”，它记录着观光者的资料，并能以无线方式与遍及世博园区的传感器互换信息．在互换信息时，应用了大批的物理知识，以下知识获得应用的是()A ．回声B．电流的热效应C．电磁感觉 D ．光的反射9．以下图，风速计是由风叶和改装的电流表组成，风速越大，风叶转动越快，电流表读数也越大．以下图与这一过程的工作原理同样的是()10．以下图，依据通电螺线管四周存在磁场的实验事实，某同学对地磁场产生的原由提出了一个假说：地磁场是由绕地球的环形电流惹起的．以下切合他假说的模型是()11．以下图为“研究感觉电流产生条件”的实验装置．回首研究过程，以下说法正确的选项是（）A ．让导线ab 在磁场中静止，蹄形磁体的磁性越强，敏捷电流计指针偏转角度越大B ．用匝数许多的线圈取代单根导线ab，且使线圈在磁场中静止，这时炙敏电流计指针偏转角度增大C. 蹄形磁体固定不动．当导线ab 沿水平方向左右运动时，敏捷电流计指针会发生偏转D ．蹄形磁体固定不动，当导线ab 沿竖直方向运动时，敏捷电流计指针会发生偏转12．以下与电磁波应用没关的是（）A. 手机通讯B.微波炉加热食品C.雷达侦察D. 听诊器认识病情二、填空题（每空 1 分，共24 分）13．地球是一个巨大的磁体，地磁的北极在地理的_______．指南针所指的方向_______（是／不是）地理的正南、正北方向，第一发现这一事实的人是我国的_______．14．a、b 为两个条形磁铁的两个磁极，依据以下图的磁感线方向，能够判断 a 为 _______，b 为 _______，小磁针上端为______．第14题第15题15．福州科技馆展出的磁动轮是依据异名磁极互相吸引的原理制成的，每个轮的边沿装有12 个侧放的柱形磁体，以下图，当推进 A 轮转动时，其余 3 个轮会随之转动．若A轮磁体外侧是N 极，则 C 轮磁体外侧是_______极．假如 A 轮顺时针转动， C 轮将 _______（顺／逆）时针转动， D 轮将 _______（顺／逆）时针转动．16．细风吊扇通电后扇叶转动，此过程中能转变为动能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是生电的现象，人们利用这一原理制成了（发电机 /电动机）．第16题第17题第18题第19题17．以下图是一种环保手压式电筒．使用时，只需不停地按压手柄，灯泡就能发光，并且_______现象制成的，其按压手柄的能按压越快，灯泡就越亮，这类手压式电筒是依据量转变过程是 _______能转变为 _______能．18．将一根导线平行置于静止的小磁针上方，当开封闭合时，小磁针发生偏转，这说明通电导体四周存在着_______，将电源的正负极对换，再闭合开关，察看小磁针偏转方向的变化，可发现电流的__________与电流方向相关．这就是有名的__________实验．19．以下图是恒温箱的简略电路图．其工作原理是：接通工作电路后，电热丝加热，箱内温度高升，当箱内温度达到温度计金属丝 A 所指的温度时，控制电路接通，电磁铁有磁性，衔铁被吸下，工作电路_______，电热丝停止加热，当箱内温度低于金属丝 A 所指的温度时，控制电路断开，衔铁被_______，工作电路再次工作，电热丝加热，进而保持恒温箱内温度恒定．20．以下图的实验装置，是用来研究_______________（选填“电流磁效应” 、“电磁感觉现象”或“磁场对通电导线的作用”）的。

第十六章电磁转换一、选择题(每题3分，共30分)1．以下物体不能产生磁场的是()A．地球B．指南针C．木棒D．通电导体2．以下有关电和磁的现象与发现这一现象的科学家对应正确的一组是()A．电流磁效应——安培B．电流热效应——奥斯特C．电磁感应——法拉第D．最早发现地磁偏角——焦耳3．如图16－Z－1所示，闭合开关后将变阻器的滑片向右挪动，以下说法正确的选项是()图16－Z－1A．电流表示数逐渐变大B．电磁铁上端是S极C．电磁铁的磁性增强D．弹簧测力计示数变小4．高考时，工作人员拿着金属探测仪对考生进展检查，以防止考生将手机等含有金属局部的作弊工具带入考场(如图16－Z－2所示)．当探测仪中的线圈靠近金属导体时，在金属导体内部就会产生一种特殊的电流，从而触发报警．那么探测仪的工作原理是() A．电磁感应现象B．磁场对电流的作用C．电流的磁效应D．磁极间的互相作用图16－Z－25.如图16－Z－3所示，电磁铁左侧的甲为条形磁体，右侧的乙为软铁棒，A端是电源的正极．以下判断正确的选项是()图16－Z－3A．甲、乙都被吸引B．甲被吸引，乙被排挤C．甲、乙都被排挤D．甲被排挤，乙被吸引6．如图16－Z－4所示是某保密室的防盗报警电路，当有人闯入保密室时会使开关S 闭合．以下说法正确的选项是()图16－Z－4A．电磁继电器与发电机工作原理一样B．电磁继电器与电动机工作原理一样C．电磁铁工作时，上端为S极D．当有人闯入保密室时，b灯亮7．如图16－Z－5所示的四个实验中，能确定钢棒具有磁性的是()图16－Z－5A．①②B．③④C．①③D．②④8．直流电动机换向器的作用是()A．改变线圈的转动方向B．改变线圈中的电流方向C．改变磁感线的方向D．以上作用同时存在9．科学家经过长期研究，发现了电和磁有亲密的联络，其中两项重要的科学探究如图16－Z－6所示．以下关于这两项科学探究的说法正确的选项是()图16－Z－6A．图甲中闭合开关后，导体棒ab沿程度方向左右快速运动时，小量程电流表指针会发生偏转B．图甲实验中将电能转化为导体棒ab的机械能C．图乙中闭合开关后，仅将蹄形磁体的磁极上下对调，导体棒ab受力方向不变D．图乙实验中将导体棒ab的势能转化为动能10．以下对如图16－Z－7所示的四个实验认识正确的选项是()图16－Z－7二、填空题(每空2分，共28分)11．1820年安培在科学院的例会上做了一个小实验，引起到会科学家的兴趣．如图16－Z－8所示，把螺线管沿东西方向程度悬挂起来，然后给导线通电，那么通电螺线管的A 端是________(选填“N〞或“S〞)极，最后静止时B端指向________(选填“南〞或“北〞)方．图16－Z－812．如图16－Z－9所示，手压电筒都有一按柄，通过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，切割磁感线，产生感应电流．因此它利用的是____________原理，把________能转化为电能．图16－Z－913．现代医学使用的心肺机的功能之一是用“电动泵〞替代心脏推动血液循环．其原理如图16－Z－10所示，将线圈ab缠绕并固定在活塞一端，利用它通电时与固定磁体之间的互相作用，带动电动泵中的活塞，抽送血液．图中阀门S1只能向外自由开启，反向那么封闭管路；阀门S2只能向内自由开启，反向那么封闭管路．当电动泵工作时，血液从阀门________抽进，从阀门________送出(以上两空均选填“S1〞或“S2〞)；当线圈中的电流从a 流向b时，活塞处于________(选填“抽血〞或“送血〞)状态．图16－Z－1014．如图16－Z－11所示，将变阻器R1的滑片向________挪动，导线ab受力增大，说明磁场对通电导线的作用力与____________有关；将变阻器R2的滑片向________挪动，导线ab受力也增大，说明磁场对通电导线的作用力与____________有关．图16－Z－1115．通电直导线P周围的磁感线分布如图16－Z－12所示，磁感线是以直导线为中心的一系列的同心圆，图中小磁针的a端是________极；假设有另一根导线Q(闭合电路的一局部，图中未画出)与该导线平行，那么导线Q________(选填“上下〞或“左右〞)运动可以产生感应电流，假设要使产生的感应电流大一些，可采取的措施是__________________(只写一种)．图16－Z－12三、作图题(共10分)16．(5分)通电螺线管的附近放置了一枚小磁针，小磁针静止时的位置如图16－Z－13所示．请在图中标出磁感线的方向及小磁针的N极．图16－Z－1317．(5分)如图16－Z－14所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁体互相排挤，滑动变阻器滑片P向右挪动会使斥力变大．图16－Z－14四、实验探究题(共32分)18．(9分)如图16－Z－15甲所示，使线圈位于两磁极间．图16－Z－15(1)通电后，图甲中ab段导线的电流方向是____________(选填“由a到b〞或“由b到a〞)．图甲中ab段导线受磁场力的方向向上，用箭头标示出图丙中ab段导线所受磁场力的方向．(2)用安装________的方法可使线圈转过图乙所示位置时靠磁场力继续顺时针转动．(3)假设把图甲中的电源换为电阻，快速转动线圈，电阻发热．此过程中机械能先转化为________能再转化为内能．19．(9分)如图16－Z－16所示为小玲和小辉同学制作的直流电动机模型．他们用回形针做成两个支架，分别与电池的两极相连．用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端的全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，磁体放在线圈下．闭合开关且用手轻推一下线圈，线圈就会不停地转动起来．图16－Z－16(1)直流电动机的工作原理是________________________________________．(2)通过改变________的方向，可以改变线圈的转动方向．(3)假如电池、开关、导线的连接和性能良好，闭合开关后线圈不能连续转动，请你分析可能的原因是____________________．20．(14分)在“探究什么情况下磁可以生电〞的实验中：图16－Z－17(1)小星设计的电路如图16－Z－17甲所示，在蹄形磁体的磁场中放置一根导线ab，ab 的两端分别跟开关、螺线管连接，螺线管旁放置一个小磁针，当ab中产生电流时，螺线管中有________通过，小磁针会发生偏转．(2)小星闭合开关后，不管导线ab在磁场中怎样运动，小磁针都不偏转，是没有产生电流，还是产生的电流太微弱？他换用了一个小量程电流表代替螺线管和小磁针，假如小量程电流表指针发生偏转，说明ab中有电流产生，实验的情况如图乙所示．A．观察并分析①②③现象可知：导体静止时，________产生感应电流；导体沿着磁感线方向运动时，________产生感应电流；导体做切割磁感线运动时，________产生感应电流．(均选填“能〞或“不能〞)B．观察并分析③④现象可知：产生感应电流的条件之一是____________．(3)比照图甲和图乙两次实验后，小星认为：图甲中小磁针不发生偏转，不是没有产生电流，而是__________________．详解详析1．C6．D10．A[解析] A项，通电导线放在小磁针上方时，小磁针会发生偏转，说明电流周围存在磁场，它是研究电流的磁效应的，是奥斯特实验，故A正确．B项，由图可知，电流由螺线管的左端流入，右端流出，那么用右手握住螺线管，四指沿电流方向，那么大拇指向右，即螺线管的右端为N极，故B错误．C项，该图没有电池，研究闭合电路的一局部导体做切割磁感线运动时产生感应电流，是电磁感应现象，故C错误．D项，通电后，导体棒在磁场中运动，是研究通电导体在磁场中受力运动的，故D错误．11．S北[解析] 根据安培定那么可知，螺线管的B端为N极，指向北方，A端为S 极．12．电磁感应机械13．S2S1送血[解析] 因阀门S1只能向外自由开启，反向那么封闭管路；阀门S2只能向内自由开启，反向那么封闭管路．故血只能由S2流入从S1送出；由安培定那么可知，螺线管左端为N极，此时同名磁极相斥，故活塞右移，S2关闭，S1翻开，处于送血状态．14．右磁场的强弱左电流的大小15．S左右增大导线运动的速度[解析] 通电直导线周围的磁感线是以直导线为中心的一系列的同心圆，磁感线是闭合的曲线；图中小磁针的a端的磁极与磁感线的方向相反，故为小磁针的S极．导线Q左右运动会切割磁感线，可以产生感应电流，假设要使产生的感应电流大一些，可采取的措施是增大导体运动的速度．16．如下图[解析] 根据安培定那么可知，通电螺线管的右端为N极，左端为S极，磁体外部的磁感线从N极出发，回到S极，所以磁感线的方向向左，那么小磁针的左端为N极．17．如下图[解析] 开关闭合后，螺线管与条形磁体互相排挤，应使电磁铁左侧是S极，由安培定那么可知，螺线管中外侧电流方向向下，滑动变阻器滑片P向右挪动会使斥力变大，即此时电路中电流变大，滑动变阻器连入电路的阻值变小，可知需使滑动变阻器右侧下接线柱连入电路．18．(1)由a到b如下图(2)换向器(3)电19．(1)通电线圈在磁场中受到磁场力的作用(2)电流(或磁场)(3)磁体磁性太弱(或电流太小或线圈引线与支架摩擦力太大等)[解析] (2)在磁场方向不变的情况下改变电流方向，或者在电流方向不变的情况下改变磁场方向都可改变线圈转动方向．(3)线圈不转动的原因可能是摩擦力太大，或者是磁体磁性太弱、电流太小等．20．(1)电流(2)不能不能能闭合电路(3)产生的电流太微弱[解析] (1)当导体ab中产生电流时，螺线管中有电流通过，螺线管周围形成磁场，小磁针受磁力作用会发生偏转．(2)A.观察并分析①②③现象可知：导体静止时，没有做切割磁感线运动，不能产生感应电流；导体沿着磁感线方向运动时，没有做切割磁感线运动，不能产生感应电流；导体做切割磁感线运动时，能产生感应电流．B．观察并分析③④现象可知：产生感应电流的条件之一是闭合电路．(3)比照图甲和图乙两次实验，图甲中小磁针不发生偏转，不是没有产生电流，而是产生的电流太微弱．。

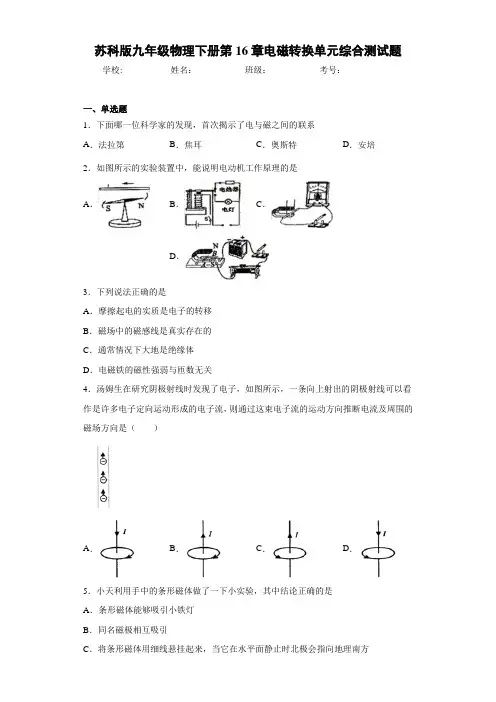

苏科版九年级物理下册第16章电磁转换单元综合测试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．下面哪一位科学家的发现，首次揭示了电与磁之间的联系A．法拉第B．焦耳C．奥斯特D．安培2．如图所示的实验装置中，能说明电动机工作原理的是A．B．C．D．3．下列说法正确的是A．摩擦起电的实质是电子的转移B．磁场中的磁感线是真实存在的C．通常情况下大地是绝缘体D．电磁铁的磁性强弱与匝数无关4．汤姆生在研究阴极射线时发现了电子，如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流，则通过这束电子流的运动方向推断电流及周围的磁场方向是（）A．B．C．D．5．小天利用手中的条形磁体做了一下小实验，其中结论正确的是A．条形磁体能够吸引小铁灯B．同名磁极相互吸引C．将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D．条形磁体与小磁针之间隔了一层薄玻璃后就不可能有相互作用了6．如图所示，是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线．关于这个实验下列说法正确的是（）A．首次通过本实验揭开电与磁关系的科学家是法拉第B．当直导线通电时，小磁针会离开支架悬浮起来C．小磁针用于检验通电直导线周围是否存在磁场D．改变直导线中电流方向，小磁针N极的指向不变7．下列实验中，能说明电动机工作原理的是（）A．B．C．D．8．图中的a 表示垂直于纸面的一根导线，它是闭合电路的一部分．当它在磁场中按箭头方向运动时，能产生感应电流的是A．B．C．D．9．下列说法正确的是A．图甲中磁铁静止时A端总是指向地理北方，则A端是磁铁的北极B．图乙为动圈式话筒的结构示意图，它的工作原理是磁场对电流的作用C．图丙为水位自动报警器，当水位上升到金属块A时，红灯不亮绿灯亮D．图丁所示的现象中，同时工作的用电器过多不会使家庭电路电流过大10．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A．B．C．D．二、填空题11．电动机是将____能转化为____能的装置．12．小磁针静止时的指向如图所示，由此可以判定螺线管的A端是___________极(选填“N”或“S”)，接线柱a连接的是电源___________极(选填“正”或“负”)．13．如图所示的电路，开关S接到a后，电磁铁左端为_____极，小磁针静止时，A端是_____极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性_____（选填“增强”、“不变”或“减弱”）．14．如图所示的实验装置中，当导体棒ab_____运动时（选填“上下”或“左、右”），灵敏电流计的指针会发生偏转。

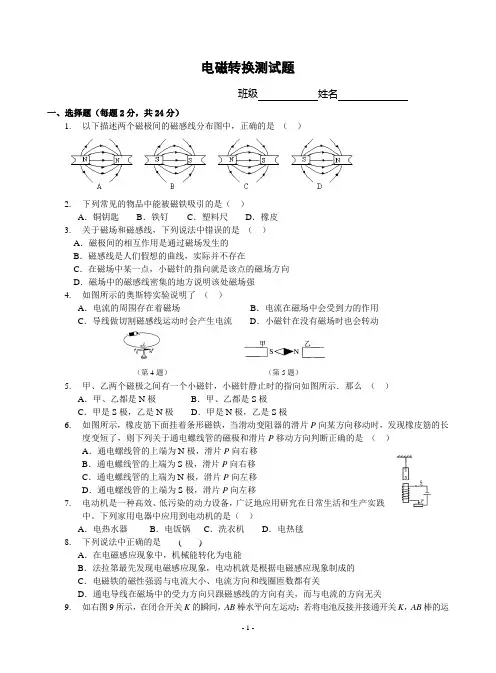

电磁转换测试题班级姓名一、选择题（每题2分，共24分）1.以下描述两个磁极间的磁感线分布图中，正确的是（）2.下列常见的物品中能被磁铁吸引的是（）A．铜钥匙B．铁钉C．塑料尺D．橡皮3.关于磁场和磁感线，下列说法中错误的是（）A．磁极间的相互作用是通过磁场发生的B．磁感线是人们假想的曲线，实际并不存在C．在磁场中某一点，小磁针的指向就是该点的磁场方向D．磁场中的磁感线密集的地方说明该处磁场强4.如图所示的奥斯特实验说明了（）A．电流的周围存在着磁场B．电流在磁场中会受到力的作用C．导线做切割磁感线运动时会产生电流D．小磁针在没有磁场时也会转动（第4题）（第5题）5.甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图所示．那么（）A．甲、乙都是N极B．甲、乙都是S极C．甲是S极，乙是N极D．甲是N极，乙是S极6.如图所示，橡皮筋下面挂着条形磁铁，当滑动变阻器的滑片P向某方向移动时，发现橡皮筋的长度变短了，则下列关于通电螺线管的磁极和滑片P移动方向判断正确的是（）A．通电螺线管的上端为N极，滑片P向右移B．通电螺线管的上端为S极，滑片P向右移C．通电螺线管的上端为N极，滑片P向左移D．通电螺线管的上端为S极，滑片P向左移7.电动机是一种高效、低污染的动力设备，广泛地应用研究在日常生活和生产实践中。

下列家用电器中应用到电动机的是（）A．电热水器B．电饭锅C．洗衣机D．电热毯8.下列说法中正确的是( )A．在电磁感应现象中，机械能转化为电能B．法拉第最先发现电磁感应现象，电动机就是根据电磁感应现象制成的C．电磁铁的磁性强弱与电流大小、电流方向和线圈匝数都有关D．通电导线在磁场中的受力方向只跟磁感线的方向有关，而与电流的方向无关9.如右图9所示，在闭合开关K的瞬间，AB棒水平向左运动；若将电池反接并接通开关K，AB棒的运动方向是（）A．水平向左B．水平向右C．竖直向上D．竖直向下（第9题）（第10题）10.如图10所示的自动控制电路中，当开关S闭合时，工作电路的情况是（）A．灯亮，电动机不转动，电铃响B．灯亮，电动机转动，电铃响C．灯不亮，电动机转动，电铃响D．灯不亮，电动机不转动，电铃响11.科学家经过长期研究，发现了电和磁有密切关系，其中最重要的两项研究如图11所示，下列判断中不正确的是（）A．左图是电动机的原理图B．右图是发电机的原理图C．在左图中，接通电源，导体ab上下运动D．在右图中，电路闭合，导体ab左右运动，电路中有感应电流12.1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣．如图12所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，看到的现象是通电螺线管（）A．仍保持在原来的位置上B．转动后停在南北方向上C．转动后停在任意位置D．不停地转动下去（第11题）（第12题）二、填空题（每空2分，共30分）13.能够吸引铁、钴、______等物质的特性称为_________。

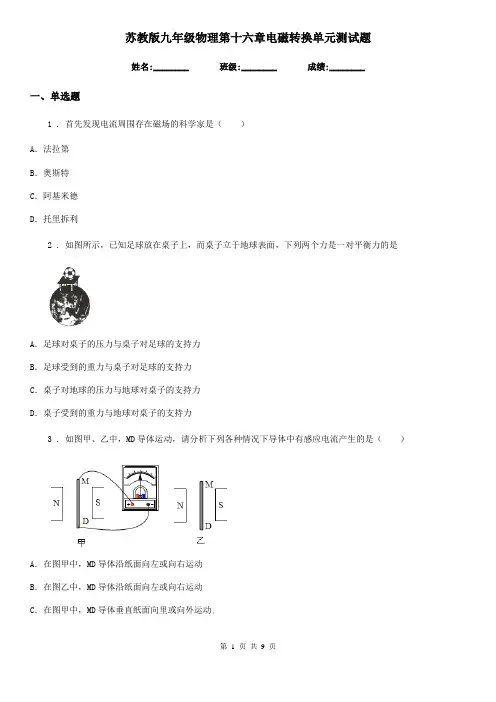

苏教版九年级物理第十六章电磁转换单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 首先发现电流周围存在磁场的科学家是（）A．法拉第B．奥斯特C．阿基米德D．托里拆利2 . 如图所示，已知足球放在桌子上，而桌子立于地球表面，下列两个力是一对平衡力的是A．足球对桌子的压力与桌子对足球的支持力B．足球受到的重力与桌子对足球的支持力C．桌子对地球的压力与地球对桌子的支持力D．桌子受到的重力与地球对桌子的支持力3 . 如图甲、乙中，MD导体运动，请分析下列各种情况下导体中有感应电流产生的是（）A．在图甲中，MD导体沿纸面向左或向右运动B．在图乙中，MD导体沿纸面向左或向右运动C．在图甲中，MD导体垂直纸面向里或向外运动D．在图乙中，MD导体垂直纸面向里或向外运动4 . 在如图所示的装置中，当导体棒ab左右运动时，能观察到电流计的指针发生偏转．利用这一现象所揭示的原理，可制成的设备是A．电熨斗B．电动机C．电磁继电器D．发电机5 . 如图所示，是条形磁体的磁场分布图，下列说法正确的是（）A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线6 . 在制造精密电阻时。

常常采用双线绕法。

即把电阻丝从螺线管一端绕到另一端，再从另一端绕回来。

如果电流方向如图所示，那么（）A．螺线管左、右两端都没有磁极B．螺线管左端为极，右端为极C．螺线管左端为极，右端为极D．螺线管左端有磁极，右端无磁极7 . 如图所示，是在一个圆纸盒内放置一个条形磁体，在圆纸盒外放着一些小磁针，各个小磁针静止时的指向示意图(图中黑色表示北极)，则圆纸盒内条形磁体的放置位置和S、N正确的是A．B．C．D．8 . 下列有关于磁现象的说法正确的是（）A．磁体周围的磁场看不见、摸不着，所以是不存在的B．导体在磁场中切割磁感线运动，就能够产生感应电流C．交流发电机产生的感应电流是交流电，能使两只并联的极性相反的二极管交替发光D．电磁感应现象的重要应用之一是制成了电动机9 . 如图所示为某汽车起动电动机的电路．当启动器开关闭合时，有细小电流通过器件X，接着有强大电流通过电动机，并将电动机启动．请你根据所学知识想一想，X可能是哪一种器件？（）A．灵敏电流计B．发电机C．电磁铁D．电磁继电器10 . 关于电磁现象，下列说法中正确的是（）A．电动机的原理是电磁感应现象B．金属导体中的自由电子在做定向移动时，在周围空间一定会产生磁场C．验电器的工作原理是异种电荷相互吸引D．导体在磁场中做切割磁感线运动时，导体中一定产生感应电流11 . 地球是个大磁体，将自由转动的指南针放在地球表面的赤道上，静止时指向如图所示。

第十六章电磁转换单元检测卷（时间：90分钟满分：100分）一、选择题（每题 2分，共24分） 1. 下列物体不会在其周围产生磁场的是 A .铝棒B .地球2. 下列关于磁场和磁感线的说法，正确的是A .磁体周围存在着磁场 C .磁感线就是磁场（ ） C .指南针D .通电导体（ ） B .磁体周围存在着磁感线 D •磁感线总是从S 极出发回到N 极3•下列用电器或设备中，没有电磁铁的是 A .电烙铁 C .电磁起重机5.如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是6.在制作简易电动机的过程中，若要改变电动机的转动方向，可以 （ ）A .改变通电电流的大小B .将电源的正负极对调C .换用磁性更强的磁铁D .增加电动机的线圈匝数7.如图所示是一种水位自动报警器的原理图，当水位到达金属块 A 时（一般的水能导电）电路中 （）4.如图是课本中的几个实验，演示磁场对通电导体有力的作用的是 （）E LCD（） B .电铃 D .电磁继电器A . S 、N 、S 、SB . N 、N 、S 、 NC . S 、S 、N 、ND . N 、S 、N 、NA .绿灯亮，红灯不亮B .红灯亮，绿灯不亮C .红灯和绿灯都亮D .红灯和绿灯都不亮（第5题）（第了题〉8.我们唱卡拉OK 时，要用到话筒. 如图所示是动其工作原理是（）A .电流周围存在磁场B .电磁感应现象C 磁场对通电导线有力的作用S *2—1«—(第 10®)iiu永丸峨偻（第8题） D .电能转化为机械能（第9题）9. 如图所示，磁感线竖直向下， A B 棒运动，电流表指针偏转A . AB 棒可能是竖直向下运动的 B . AB 棒可能是水平向左运动的C •开关断开，电流表指针也会偏转D •实验说明电路中有电流不一定需要电源10.如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置. 下列措施中能使电磁铁磁性增强的是 （ ）C .开关S 由1扳到2,其他条件不变D .电源的正负极对调，其他条件不变11•如图所示是小滨探究“什么情况下磁可以生电”的实验装置, 、填空题（每空1分，共27 分）13•小娴不小心将甲、乙两磁铁棒各摔成两半，破裂情况如图所示•若将两磁铁棒按原状自 然接合，则甲棒两半将互相 ________ ，乙棒两半将互相 ________A .滑片P 向右移动，其他条件不变B .滑片P 向左移动，其他条件不变ab 是一根直铜丝，通过导体与电流表的“ 3”、“―”两接线柱相连，当把 ab 迅速向右运动时，并未发现电流表指针明显偏转，你认为最可能的原因是 （）A •没有感应电流，指针不偏转B •感应电流太小，无法使指针明显偏转C .应把ab 改为迅速向左运动12•如图所示，在水平放置的磁体上方，有挂在弹簧测力计上的小磁体（下部 N 极）.小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计下端的小磁体，沿图示水平路线从A 缓慢移到数F 随位置变化的是14.如图所示是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知， a 点的磁场比b 点的磁场 ________ （填“强”或“弱”）；若在b 点放置一个可自由转动的小磁针， 则小磁针静止时，其 N 极指向 _________ （填“ P ”或“ q”）处.15. _________________________________________________ 把螺线管水平悬挂起来，通电后它的外部磁场与 _____________________________________________ 磁体的磁场相似，静止时它的 南极指向地磁场的 ________ （填“南”或“北”）极. 16.如图所示，闭合开关使螺线管通电，可以观察到左边弹簧_______ ，右边弹簧 _______（均填“伸长” “缩短”或“不变”）. 17. 某市科技馆有机器人和参观者下象棋的展台.机器人取放棋子时用一根“手指”接触棋 子表面就可以实现（如图所示），其奥秘是“手指”内部有电磁铁.第13题 第14题 第16题 第17题24.科学家的每次重大发现，都有力地推动了人类文明的进程，丹麦物理学家 _______ 首先发现了电流周围存在磁场， 第一个揭示了电和磁之间的联系， 李亮同学自制了一个用开关来控制电磁铁南北极的巧妙装置，如图所示，当开关 S 接 ________ （a /b ）点时，电磁铁 A 端是N 极.三、解答题洪49分） 25.如图中两个螺线管通电后互相排斥，而且电流表的连接正确，请在图中画出螺线管 B 的绕法. 26.根据图中小磁针静止时的指向，用笔（1）机器人取放棋子是利用了电磁铁的 _______ （填“磁性有无”或“磁极方向” ）可以控 制的特点.（2）制作象棋棋子的材料应该是下列常见金属材料中的 _________ . A .铁B .铜C .铝18•如图所示，直导线通电时发生偏转，说明 ___________ 对电流有力的作用，可以利用这个原“电动机”或“发电机”）•如果只改变电流方向，直导线偏转方向 第19题 第20题 19•如图是汽车启动装置电路简图， 当钥匙插入钥匙孔并转动时，磁铁上端为 ______ 极，触点B 与C _________ （填“接通”或“断开 第21题 电磁铁得到磁性，此时电 ”），汽车启动. 20.如图所示的手摇发电机模型是利用 ___________ 原理发电的，摇动手柄，线圈在 __________ 中转 动，把 _______ 能转化为电能，供小灯泡发光.21•如图所示，把一条长约 10 m 的导线两端连在灵敏电流计的两个接线柱上，形成闭合电 路，有两个同学迅速摇动这条导线，这两个同学沿 ___________ （填“东西”或“南北”）方向站 立时，电流计指针更容易偏转•应用该原理制成了 ___________ 机。

苏科版九年级物理第十六章电磁转换章节测试吸引大头针的数目增多，下列措施可行的是（）A. 取出自制电磁铁中的铁钉B. 将滑动变阻器的滑片向右滑动C. 减少铁钉上所绕线圈的匝数D. 把电池的正负极对调6.如图所示，磁铁吸住两根铁钉的一端，那么这两根铁钉的另一端将（）A. 互相吸引，如图甲B. 互相排斥，如图乙C. 既不吸引，也不排斥，如图丙D. 以上三种情况都有可能7.如图甲、乙，分别演示的是电话的话筒和听筒的工作过程，下面有关这两幅图的说明中正确的是（）A. 甲图表现的是电话的听筒，它是利用电磁感应原理来工作的B. 甲图表现的是电话的话筒，它工作时将电能转化为机械能C. 乙图表现的是电话的听筒，它是利用磁场对电流的作用来工作的D. 乙图表现的是电话的话筒，它工作时将机械能转化为电能8.一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶地发现了灯丝在晃动。

关于这种现象，下列说法正确的是（）A. 灯丝晃动是一种电磁感应现象B. 灯丝晃动是电流做了功C. 灯丝晃动是灯泡受到磁体的吸引作用 D. 灯丝晃动是磁场对电流的作用9.科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，发现了电磁感应现象，如图中能表明这一现象的实验是（）A. B.C. D .10.如图所示，电磁起重机的吸盘（主要部分是电磁铁）吸起铁器静止在空中（吸盘下表面水平）．下列与此相关的说法正确的是（）A. 它是利用异种电荷相互吸引的原理工作的B. 吸盘吸引铁器的同时，铁器对吸盘也有吸引力，其大小小于吸盘对铁器的吸引力C. 此时吸盘对铁器的吸引力一定等于铁器的重力D. 增大电磁铁中的电流，它们仍将静止在空中，但吸盘对铁器的吸引力一定大于铁器的重力11.电话有许多种，现在人们应用的磁感式电话的话筒主要应用了（）A. 电流的热效应 B. 电流的化学效应 C. 电流的磁效应 D. 电磁感应现象二、填空题12.李明用天然磁石仿制如图甲所示的勺状指南针﹣﹣司南，他用的材料是图乙所示的天然磁石，该磁石的D 端为________ 极，他用该磁石的D端磨成勺柄，打磨成勺状指南针即（“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地理位置的________ （选填“南方”或“北方”）。

第十六章电磁转换单元测试卷时间：90分钟满分：100分一、选择题（每小题3分，共36分）1．一学生利用手中的条形磁体做了以下实验，其中结论正确的是A．同名磁极互吸引B．条形磁体能够吸引小铁钉C．将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D．条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了2．在探究蹄形磁体周围磁场的实验中，老师将玻璃板平放在磁体上，并均匀地撒上一层铁屑，轻敲玻璃板，铁屑就会有序地排列起来，如图.对实验中有关现象的分析不正确的是A.撒铁屑的目的是将原来不存在的磁场显示出来B.铁屑在磁场中被磁化成一个个小磁体C.轻敲玻璃板，铁屑由于具有惯性会与玻璃板分离D.轻敲玻璃板，铁屑与玻璃板分离后，不受摩擦力，铁屑在磁力作用下排列有序3．如图所示，是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线。

关于这个实验下列说法正确的是A．首次通过本实验揭开电与磁关系的科学家是法拉第B．当直导线通电时，小磁针会离开支架悬浮起来C．小磁针用于检验通电直导线周围是否存在磁场D．改变直导线中电流方向，小磁针N极的指向不变4．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小5．如图所示是—种水位自动报警器的工作原理图。

由于一般的水都能导电，当水位升高到金属块A处时，下列判断正确的是A．绿灯亮，螺线管上端是S极B．红灯亮，螺线管上端是S极C．绿灯亮，螺线管上端是N极D．红灯亮，螺线管上端是N极6．电动汽车越来越多地进入普通家庭，电动汽车的核心部件是电动机，下面图中能正确反映电动机工作原理的是7．电磁炮是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点。

苏教版九年级物理第十六章电磁转换单元测试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．根据磁感线的方向和小磁针的指向判断，下列四幅图中错误的是A．B．C．D．2．关于电磁现象，下列说法中正确的是A．任何磁场都是由磁感线组成的B．磁场对放入其中的小磁针一定有力的作用C．当小磁针在磁场中静止，小磁针不受磁场力的作用D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向3．用右图所示的电路研究“磁场对通电导线的作用“时，下列做法可以改变导线受力方向的是A．只改变电流方向B．增大电流C．减小电流D．对调磁场同时改变电流方向4．如图所示的四幅图中能说明发电机工作原理的是A．B．C．D．5．如图是一款利用电磁悬浮技术制作的没有“地轴”的地球仪，其原理是：将空心金属球放在通电的线圈上，电磁场在金属球表面产生涡流，涡流与磁场作用形成磁力，从而实现地球仪的悬空静止．地球仪悬空静止的原因是A．只受到磁力的作用B．由于惯性的作用C．没有受到重力的作用D．磁场的磁力和重力相互平衡6．在研究电和磁的漫长历史中，许多科学家做出了卓越贡献。

首先发现电流周围存在磁场的科学家是A．奥斯特B．瓦特C．法拉第D．焦耳7．关于对磁感线的认识，下列说法中不正确的是A．磁感线是为描述磁场而画的一种假想的曲线B．磁体周围越接近磁极的地方磁感线越密，表示磁性越强C．磁体周围存在一条条曲线，这一条条曲线叫磁感线D．磁感线与放不放铁屑无关8．如图所示，一个接有电源的螺线旁有甲、乙两个软铁片（在磁场中能够被磁化），当开关闭合后A．甲、乙左端都是N极B．甲、乙右端都是N极C．甲右端是N极，乙左端是N极D．甲左端是N极，乙右端是N极9．橡皮泥具有很强的可塑性，深受小朋友们的喜爱．现在有一种爱吞磁铁的橡皮泥，把高强磁铁放在旁边，磁铁会被慢慢吞噬（如图所示）．磁铁会被吞噬的原因是（）A．橡皮泥受到磁铁的压力B．橡皮泥有较强的粘连性C．高强磁铁具有动能D．橡皮泥中含有磁性物质10．下列四幅图中，通电螺线管的极性标注正确的是（）A．B．C．D．11．下列实验中能探究“什么情况下磁可以生电”的是_______A．B．C．D．12．下列4中情况中，能产生感应电流的是A．B．C．D．13．将小电动机与小灯泡按如下图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动．在电动机转动过程中，小灯泡发光．该现象中①电产生了磁，使电动机转动②磁产生了电，使小灯泡发光③电动机是电源④转速越快，灯泡越亮A．①②③B．①③④C．①②④D．②③④14．产生感应电流的条件是A．导体在磁场中运动B．导体在磁场中切割磁感线运动C．闭合电路的部分导体在磁场中做切割磁感线运动D．闭合导体在磁场中做切割磁感线运动15．在磁场中悬挂一根直导线，导线的两端分别连接在电流表的两个接线柱上，组成一个闭合电路，如下图所示，当导线沿着图示的方向运动时，有两个方向能使电流表指针偏转，这两个运动方向是A．向右或向左B．向上或向下C．向左或向上D．向右或向下二、填空题16．（1）探究电磁感应现象应选用如图_______（选填“甲”或“乙”）所示的装置进行实验．在这个现象中感应电流的方向与_______的方向和磁感应线方向有关．（2）如图丙所示，A 为弹簧测力计（量程足够大），B 为条形磁铁（下端为S 极），C 为螺线管．现将S 1 断开，S 2 由1改接到2，则弹簧测力计的示数将____；若S 2 接2 不变，再闭合S 1 ，弹簧测力计的示数将______．（都选填“变大”、“变小”或“不变”）17．微风吊扇通电后扇叶转动，此过程中____能转化为动能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是______现象，人们利用这一原理制成了________．18．如图所示，通电螺线管的右端是_____极（填“S”或“N”）；电源的右端是_______极（填“正”或“负”）．19．为判断电源的正负极，小华同学找来了一个小铁钉，把导线的一部分绕在上面，制成了一个电磁铁连在电路中，如图所示，当闭合开关S，小磁针静止时N极的指向如图。
