柱下条形基础及十字交叉基础

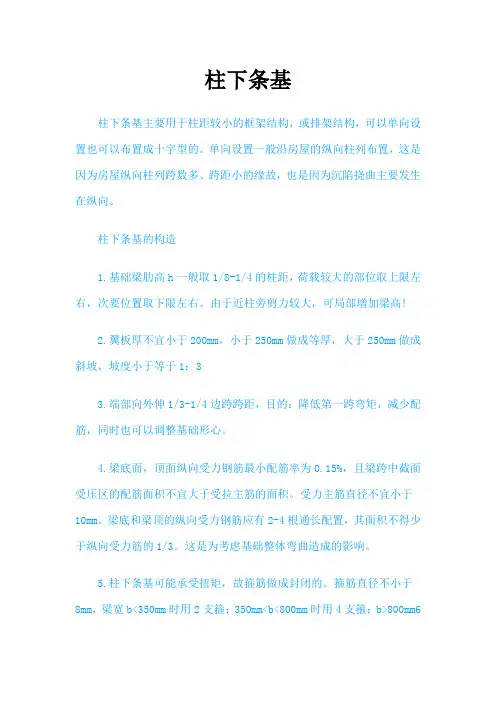

柱下条基柱下条基主要用于柱距较小的框架结构，或排架结构，可以单向设置也可以布置成十字型的。

单向设置一般沿房屋的纵向柱列布置，这是因为房屋纵向柱列跨数多、跨距小的缘故，也是因为沉陷挠曲主要发生在纵向。

柱下条基的构造1.基础梁肋高h一般取1/8-1/4的柱距，荷载较大的部位取上限左右，次要位置取下限左右。

由于近柱旁剪力较大，可局部增加梁高!2.翼板厚不宜小于200mm，小于250mm做成等厚，大于250mm做成斜坡，坡度小于等于1：33.端部向外伸1/3-1/4边跨跨距，目的：降低第一跨弯矩，减少配筋，同时也可以调整基础形心。

4.梁底面，顶面纵向受力钢筋最小配筋率为0.15%，且梁跨中截面受压区的配筋面积不宜大于受拉主筋的面积。

受力主筋直径不宜小于10mm。

梁底和梁顶的纵向受力钢筋应有2-4根通长配置，其面积不得少于纵向受力筋的1/3。

这是为考虑基础整体弯曲造成的影响。

5.柱下条基可能承受扭矩，故箍筋做成封闭的。

箍筋直径不小于8mm，梁宽b<350mm时用2支箍；350mm<b<800mm时用4支箍；b>800mm6支箍。

梁跨中0.4倍的跨长范围箍筋间距可以适当放大；腰筋直径不小于10mm。

6.翼缘板受力钢筋直径不小于8mm，间距100-200mm，翼缘板下的地基土有可能与翼缘板脱离时，应在翼缘板上部设置受力钢筋。

7.基础梁肋宽应稍大于墙宽或柱宽。

8.混凝土不低于c20。

柱下条基内力计算方法1.简化方法采用基底反力呈直线分布的假设。

用倒梁法或静定分析法。

这种方法仅能满足静力平衡条件。

适用条件：柱距相差不大、柱荷载比较均匀、基础对地基相对刚度较大、能忽略柱间不均匀沉降等的情况。

2.地基上梁的计算方法能考虑地基和基础件的静力平衡条件和变形协调条件。

需选择合适的地基模型，常用的有温克尔地基模型，弹性半空间地基模型，有限压缩层地基模型等。

3.考虑上部结构的共同作用法较精确，不利于手算。

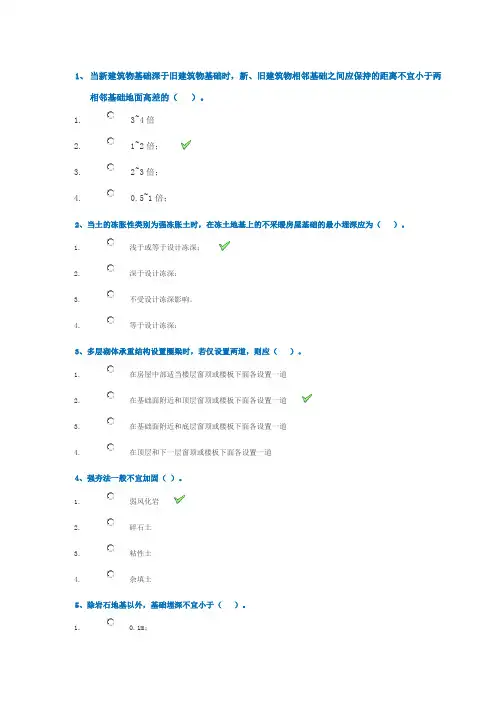

1、当新建筑物基础深于旧建筑物基础时，新、旧建筑物相邻基础之间应保持的距离不宜小于两相邻基础地面高差的（）。

1.3~4倍2.1~2倍；3.2~3倍；4.0.5~1倍；2、当土的冻胀性类别为强冻胀土时，在冻土地基上的不采暖房屋基础的最小埋深应为（）。

1.浅于或等于设计冻深；2.深于设计冻深；3.不受设计冻深影响。

4.等于设计冻深；3、多层砌体承重结构设置圈梁时，若仅设置两道，则应（）。

1.在房屋中部适当楼层窗顶或楼板下面各设置一道2.在基础面附近和顶层窗顶或楼板下面各设置一道3.在基础面附近和底层窗顶或楼板下面各设置一道4.在顶层和下一层窗顶或楼板下面各设置一道4、强夯法一般不宜加固（）。

1.弱风化岩2.碎石土3.粘性土4.杂填土5、除岩石地基以外，基础埋深不宜小于（）。

1.0.1m；2.0.5m3.0.2m；4.0.4m；6、预制桩的垂直偏差应控制的范围是（）。

1.1﹪之内2.3﹪之内3. 1.5﹪之内4.2﹪之内7、下列哪一种情况可减少基底的附加应力？（）1.调整建筑物某些部位的标高2.设置圈梁3.减小建筑物长高比4.设置地下室或帮地下室8、指出下列措施中哪项不能提高单桩竖向承载力（）。

1.增加桩长2.加大桩径3.采用扩底桩4.提高桩身配筋9、计算地基变形时，施加于地基表面的压力应采用（）。

1.基底压力2.基底净压力3.基底附加压力4.基底反力10、混凝土灌注桩的桩身混凝土强度等级不得低于（）。

1.C202.C153.C354.C2511、持力层下有软弱下卧层，为减小由上部结构传至软弱下卧层表面的竖向应力，应（）。

1.加大基础埋深，减小基础底面积2.加大基础埋深，加大基础底面积3.减小基础埋深，加大基础底面积4.减小基础埋深，减小基础底面积12、下列措施中，（）不属于减轻不均匀沉降危害的措施。

1.建筑物的体型应力求简单2.设置沉降缝3.相邻建筑物之间应有一定距离4.设置伸缩缝13、若流动性淤泥土层中的桩发现有颈缩现象时，一般可采用的处理方法是（）。

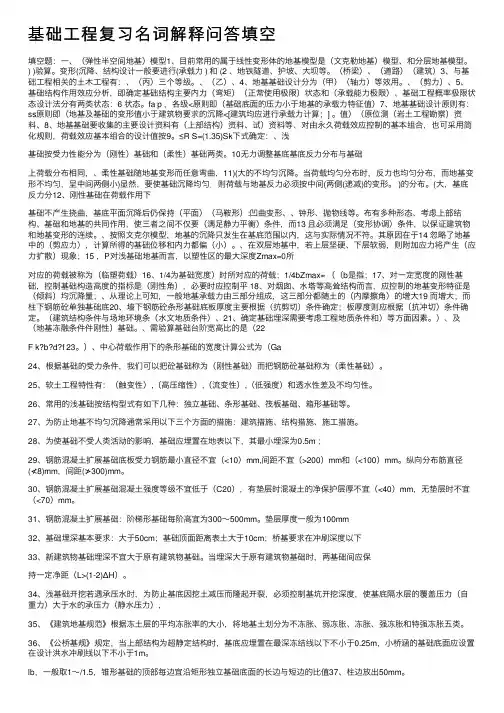

基础⼯程复习名词解释问答填空填空题：⼀、（弹性半空间地基）模型1、⽬前常⽤的属于线性变形体的地基模型是（⽂克勒地基）模型、和分层地基模型。

) )验算。

变形(沉降、结构设计⼀般要进⾏(承载⼒ ) 和 (2 、地铁隧道、护坡、⼤坝等。

（桥梁）、（道路）（建筑）3、与基础⼯程相关的⼟⽊⼯程有：、（丙）三个等级。

、（⼄）、4、地基基础设计分为（甲）（轴⼒）等效⽤。

、（剪⼒）、5、基础结构作⽤效应分析，即确定基础结构主要内⼒（弯矩）（正常使⽤极限）状态和（承载能⼒极限）、基础⼯程概率极限状态设计法分有两类状态：6 状态。

fa p ，各级<原则即（基础底⾯的压⼒⼩于地基的承载⼒特征值）7、地基基础设计原则有：ss原则即（地基及基础的变形值⼩于建筑物要求的沉降<[建筑均应进⾏承载⼒计算；] 。

值）（原位测（岩⼟⼯程勘察）资料、8、地基基础要收集的主要设计资料有（上部结构）资料、试）资料等、对由永久荷载效应控制的基本组合，也可采⽤简化规则，荷载效应基本组合的设计值按9。

≤R S=(1.35)Sk下式确定：、浅基础按受⼒性能分为（刚性）基础和（柔性）基础两类。

10⽆⼒调整基底基底反⼒分布与基础上荷载分布相同，、柔性基础随地基变形⽽任意弯曲，11)(⼤的不均匀沉降。

当荷载均匀分布时，反⼒也均匀分布，⽽地基变形不均匀，呈中间两侧⼩)显然，要使基础沉降均匀．则荷载与地基反⼒必须按中间(两侧(递减)的变形。

)的分布。

(⼤，基底反⼒分12、刚性基础在荷载作⽤下基础不产⽣挠曲，基底平⾯沉降后仍保持（平⾯）（马鞍形）:凹曲变形、、钟形、抛物线等。

布有多种形态、考虑上部结构、基础和地基的共同作⽤，使三者之间不仅要（满⾜静⼒平衡）条件，⽽13 且必须满⾜（变形协调）条件，以保证建筑物和地基变形的连续。

、按照⽂克尔模型，地基的沉降只发⽣在基底范围以内，这与实际情况不符。

其原因在于14 忽略了地基中的（剪应⼒），计算所得的基础位移和内⼒都偏（⼩）。

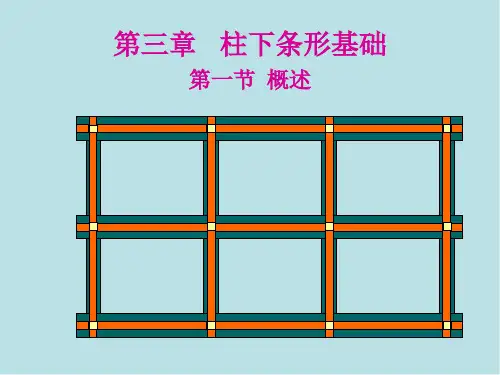

3.3 柱下条形基础柱下条形基础是由一个方向延伸的基础梁（图1-6）或由两个方向的交叉基础梁（图1-7）所组成，条形基础可以沿柱列单向平行配置，也可以双向相交于柱位处形成交叉条形基础，条形基础的设计包括基础底面宽度的确定、基础长度的确定、基础高度及配筋计算，并满足一定的构造要求。

3.3.1 柱下条形基础的构造柱下条形基础的构造见图3-5。

其横截面一般做成倒T型，下部伸出部分称为翼板，中间部分称为肋梁。

其构造要求如下：⑴翼板厚度h f不宜小于200mm，当h f=200~250mm时，翼板宜取等厚度；当h f>250 mm时，可做成坡度i≤1：3的变厚翼板，当柱荷载较大时，可在柱位处加腋（图3 .5c），以提高梁的抗剪切能力，翼板的具体厚度尚应经计算确定。

翼板宽度b应按地基承载力计算确定。

⑵肋梁高度H应由计算确定，初估截面时，宜取柱距的1/8～1/4，肋宽b0应由截面的抗剪条件确定，且应满足图3.5(e)的要求。

⑶为了调整基础底面形心的位置，以及使各柱下弯矩与跨中弯跨均衡以利配筋，条形基础两端宜伸出柱边，其外伸悬臂长度l0宜为边跨柱距的1/4～1/3。

⑷条形基础肋梁的纵向受力钢筋应按计算确定，肋梁上部纵向钢筋应通长配置，下部的纵向钢筋至少应有2～4根通长配置，且其面积不得少于底部纵向受力钢筋面积的1/3。

当肋梁的腹板高度≥450㎜时，应在梁的两侧沿高度配置直径大于10mm纵向构造腰筋，每侧纵向构造腰筋（不包括梁上、下部受力架立钢筋）的截面面积不应小于梁腹板截面面积的0. 1%，其间距不宜大于200mm。

肋梁中的箍筋应按计算确定，箍筋应做成封闭式。

当肋梁宽度b0＜350mm时，可用双肢箍，；当350mm＜b0＜800mm时，可用四肢箍；当b0＞800mm时，可用六肢箍。

箍筋直径6~12mm，间距50～200㎜，在距柱中心线为0.25～0.30倍柱距范围内箍筋应加密布置。

底板受力钢筋按计算确定，直径不宜小于10㎜，间距为100㎜～200㎜。

基础的类型:基础按受力特点及材料性能可分为刚性基础和柔性基础；按构造的方式可分为条形基础、独立基础、片筏基础、箱形基础等。

1．按材料及受力特点分类(1)刚性基础: 受刚性角限制的基础称为刚性基础。

刚性基础所用的材料的抗压强度较高，但抗拉及抗剪强度偏低。

刚性基础中压力分布角a称为刚性角。

在设计中，应尽力使基础大放脚与基础材料的刚性角相一致，目的：确保基础底面不产生拉应力，最大限度地节约基础材料。

构造上通过限制刚性基础宽高比来满足刚性角的要求。

常用的有：砖基础。

灰土基础。

三合土基础。

毛石基础。

混凝土基础。

毛石混凝土基础。

1)大放脚为保证基础外挑部分在基底反力作用下不至发生破坏。

2)灰土基础灰土基础适用于地下水位较低的地区，并与其他材料基础共用，充当基础垫层。

3)三合土基础三合土基础一般多用于地下水位较低的四层和四层以下的民用建筑工程中。

4) 毛石基础具有强度较高、抗冻、耐水、经济等特点。

5)混凝土基础常用于地下水位高，受冰冻影响的建筑物。

6)在上述混凝土基础中加入一定体积毛石，称为毛石混凝土基础。

2)柔性基础。

在混凝土基础底部配置受力钢筋，利用钢筋受拉，这样基础可以承受弯矩，也就不受刚性角的限制。

所以钢筋混凝土基础也称为柔性基础。

钢筋混凝土基础断面可做成梯形，最薄处高度不小于200mm；也可做成阶梯形，每踏步高300-500mm。

通常情况下，钢筋混凝土基础下面设有C7．5或C10素混凝土垫层，厚度lOOmm左右；无垫层时，钢筋保护层为75mm，以保护受力钢筋不受锈蚀。

2．按构造分类(1)独立基础(单独基础)。

1)柱下单独基础。

单独基础是柱子基础的主要类型。

2)墙下单独基础。

墙下单独基础是当上层土质松软，而在不深处有较好的土层时，为了节约基础材料和减少开挖土方量而采用的一种基础形式。

(2)条形基础。

1)墙下条形基础。

条形基础是承重墙基础的主要形式。

当上部结构荷载较大而土质较差时，可采用钢筋混凝土建造，墙下钢筋混凝土条形基础一般做成无肋式；肋式的条形基础条件：地基在水平方向上压缩性不均匀，为了增加基础的整体性，减少不均匀沉降。

岩土工程资料：十字交叉梁条形基础有哪些规定

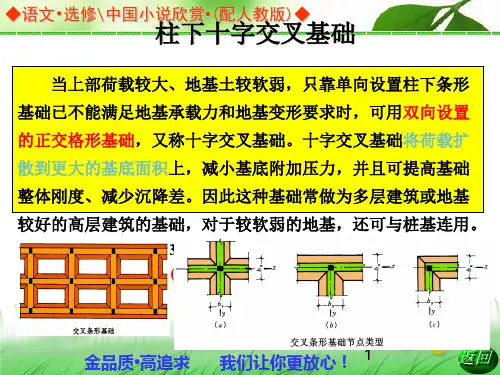

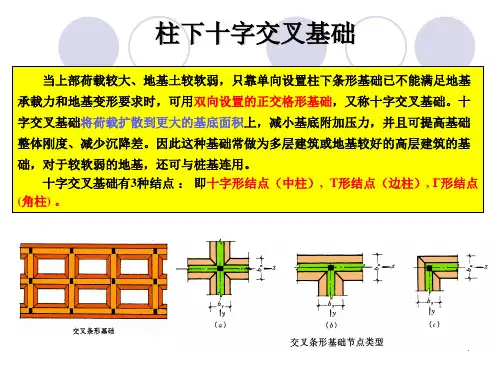

1、当单向条形基础的基底仍不能承受上部结构载荷的作用，可以把纵横柱基础均连在一起，成为十字交叉条形基础。

可承受10层以下的民用住宅。

2、地梁一般设在建筑物的纵向，可增加建筑物的纵向基础刚度。

柱下条形基础常用于框架结构的基础。

当基础压缩性很高且载荷较大时，为增加建筑物基础的整体性，可在纵横墙向均设置柱下条形基础而成为十字交叉条形基础。

3、条形基础梁顶面和底面的纵向受力钢筋，应有2～4根通长配置，且其面积不得少于纵向钢筋总面积的1/3。

4、柱下条形基础的混凝土强度等级一般采用C20。
