汽车覆盖件及内钣件图解

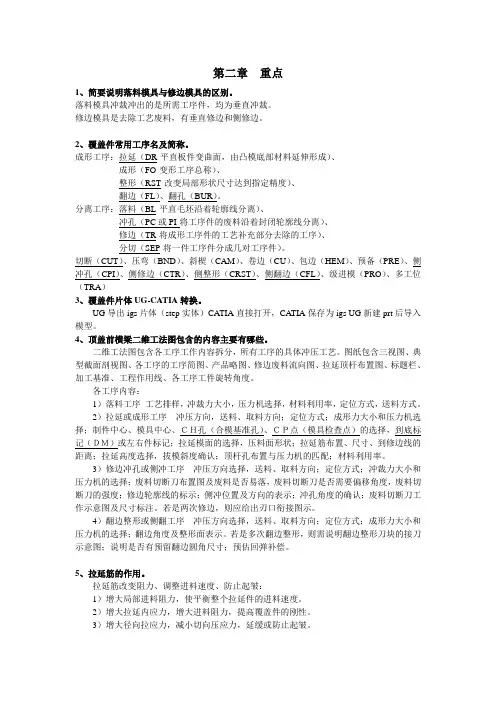

第二章重点1、简要说明落料模具与修边模具的区别。

落料模具冲裁冲出的是所需工序件，均为垂直冲裁。

修边模具是去除工艺废料，有垂直修边和侧修边。

2、覆盖件常用工序名及简称。

成形工序：拉延（DR-平直板件变曲面，由凸模底部材料延伸形成）、成形（FO-变形工序总称）、整形（RST-改变局部形状尺寸达到指定精度）、翻边（FL）、翻孔（BUR）。

分离工序：落料（BL-平直毛坯沿着轮廓线分离）、冲孔（PC或PI-将工序件的废料沿着封闭轮廓线分离）、修边（TR-将成形工序件的工艺补充部分去除的工序）、分切（SEP-将一件工序件分成几对工序件）。

切断（CUT）、压弯（BND）、斜楔（CAM）、卷边（CU）、包边（HEM）、预备（PRE）、侧冲孔（CPI）、侧修边（CTR）、侧整形（CRST）、侧翻边（CFL）、级进模（PRO）、多工位（TRA）3、覆盖件片体UG-CATIA转换。

UG导出igs片体（step实体）CATIA直接打开，CATIA保存为igs UG新建prt后导入模型。

4、顶盖前横梁二维工法图包含的内容主要有哪些。

二维工法图包含各工序工作内容拆分，所有工序的具体冲压工艺。

图纸包含三视图、典型截面剖视图、各工序的工序简图、产品略图、修边废料流向图、拉延顶杆布置图、标题栏、加工基准、工程作用线、各工序工件旋转角度。

各工序内容：1）落料工序工艺排样，冲裁力大小，压力机选择，材料利用率，定位方式，送料方式。

2）拉延或成形工序冲压方向，送料、取料方向；定位方式；成形力大小和压力机选择；制件中心、模具中心、ＣＨ孔（合模基准孔）、ＣＰ点（模具检查点）的选择，到底标记（ＤＭ）或左右件标记；拉延模面的选择，压料面形状；拉延筋布置、尺寸、到修边线的距离；拉延高度选择，拔模斜度确认；顶杆孔布置与压力机的匹配；材料利用率。

3）修边冲孔或侧冲工序冲压方向选择，送料、取料方向；定位方式；冲裁力大小和压力机的选择；废料切断刀布置图及废料是否易落，废料切断刀是否需要偏移角度，废料切断刀的强度；修边轮廓线的标示；侧冲位置及方向的表示；冲孔角度的确认；废料切断刀工作示意图及尺寸标注。

汽车钣金知识--1.钣金基础知识钣金基础知识钣金工的对象是用金属钣材或各种型材通过钣金加工工艺加工成不同形状的金属构件。

汽车钣金构件在汽车制造与汽车修理中的运用是非常普遍的。

特别是汽车覆盖件大都是金属薄板制作而成，极易被腐蚀与损坏，因此钣金作业在汽车修理业中占有极其重要的地位。

而当一个好的钣金工，必须熟悉汽车钣金用的各种金属材料，了解各种材料的机械性能，了解钣金的放样、展开与下料知识，了解如何合理用料等问题，保证钣金作业的质量与效率。

第一章备料第一节汽车钣金常用的金属材料汽车钣金常用的金属材料有黑色金属与有色金属两大类。

由于性能及价格的关系，在汽车车身钣金材料中，黑色金属占90％以上，其他材料仅占不到10％。

我们了解汽车钣金用金属材料，必须了解以下几方面内容：(1)汽车钣金对金属材料的要求。

(2)常用金属材料的性能，包括机械性能、使用性能与化学性能。

(3)常用金属材料的规格、品种及在汽车上的应用。

一、汽车钣金对金属材料的要求在现代生活中，汽车既是工业、农业乃至各行各业的最重要的交通运输工具之一，也是人类日常生活中最重要的活动工具之一。

在使用过程中，汽车往往在极其恶劣的环境中进行工作，重载荷、高速度、高振动、高粉尘，而且经常日晒雨淋，工作温度非常悬殊，因而对汽车的钣金件特别是钣金覆盖件，提出了较为严格的要求。

1．良好的机械性能由于汽车在工作中经常处于高速、重载、频繁的振动状态，所以对于汽车钣金件，必须具有足够的强度、适宜的硬度、良好的韧性以及良好的抗疲劳性能，以保证汽车在正常运行中不变形、不损坏，以满足运输的需要。

2．良好的工艺性能在汽车制造与修理中，许多钣金结构件的形状是非常复杂的，为了避免钣金工作的困难，要求钣金材料必须有良好的工艺性能，即：(1)钣金材料必须有很好的压力加工性能，保证钣金工件的顺利成形，即有很好的塑性。

要有在外力作用下产生永久变形而不被破坏的能力。

对于冷作零件来讲，要有良好的冷塑性，如汽车车零件冲压件；对于热作零件来讲，要有良好的热塑性，如热锻件弹簧钢板、热铆铆钉等。

钣金基础知识钣金工的对象是用金属钣材或各种型材通过钣金加工工艺加工成不同形状的金属构件。

汽车钣金构件在汽车制造和汽车修理中的运用是非常普遍的。

特别是汽车覆盖件大都是金属薄板制作而成，极易被腐蚀与损坏，因此钣金作业在汽车修理业中占有极其重要的地位。

而当一个好的钣金工，必须熟悉汽车钣金用的各种金属材料，了解各种材料的机械性能，了解钣金的放样、展开与下料知识，了解如何合理用料等问题，保证钣金作业的质量与效率。

第一章备料第一节汽车钣金常用的金属材料汽车钣金常用的金属材料有黑色金属和有色金属两大类。

由于性能及价格的关系，在汽车车身钣金材料中，黑色金属占90％以上，其他材料仅占不到10％。

我们了解汽车钣金用金属材料，必须了解以下几方面内容：(1)汽车钣金对金属材料的要求。

(2)常用金属材料的性能，包括机械性能、使用性能和化学性能。

(3)常用金属材料的规格、品种及在汽车上的应用。

一、汽车钣金对金属材料的要求在现代生活中，汽车既是工业、农业乃至各行各业的最重要的交通运输工具之一，也是人类日常生活中最重要的活动工具之一。

在使用过程中，汽车往往在极其恶劣的环境中进行工作，重载荷、高速度、高振动、高粉尘，而且经常日晒雨淋，工作温度非常悬殊，因而对汽车的钣金件特别是钣金覆盖件，提出了较为严格的要求。

1．良好的机械性能由于汽车在工作中经常处于高速、重载、频繁的振动状态，所以对于汽车钣金件，必须具有足够的强度、适宜的硬度、良好的韧性以及良好的抗疲劳性能，以保证汽车在正常运行中不变形、不损坏，以满足运输的需要。

2．良好的工艺性能在汽车制造与修理中，许多钣金结构件的形状是非常复杂的，为了避免钣金工作的困难，要求钣金材料必须有良好的工艺性能，即：(1)钣金材料必须有很好的压力加工性能，保证钣金工件的顺利成形，即有很好的塑性。

要有在外力作用下产生永久变形而不被破坏的能力。

对于冷作零件来讲，要有良好的冷塑性，如汽车车零件冲压件；对于热作零件来讲，要有良好的热塑性，如热锻件弹簧钢板、热铆铆钉等。

车身结构车身结构含有以下分类：两厢车三厢车掀背车旅行车硬顶敞篷车软顶敞篷车跑车 MPV SUV两厢在国外，两厢车通常叫做“hatchback”，也就是掀背的意思，但是这与我们国内叫得掀背车有所区别。

在国内，两厢车是指少了突出的“屁股”(后备箱)的轿车，它将车厢与后备箱做成同一个厢体，并且发动机独立的布置形式。

这种布局形式能增加车内空间，因此多用于小型车和紧凑型车。

下图为标准两厢式轿车：三厢三厢式汽车：轿车的标准形式。

我们常见的轿车一般是三厢车，它的车身结构由三个相互封闭用途各异的“厢”所组成：前部的发动机舱、车身中部的乘员舱和后部的行李舱。

在国外，三厢车通常叫做Sedan或saloon。

下图为标准三厢轿车：掀背车掀背车在国外往往指的是两厢车，英文翻译为Hatchback，而国内所指的掀背车则是那些外形与三厢车相似，也有突出的后备箱，但是整个后备箱盖和后车窗玻璃是一体的能够一起打开的，在国外通常称为Quickback或Fastback，译为“快背”，相对短小的后备箱以及相对动感的尾部线条，让掀背车在视觉效果上更优于三厢车。

国内常见的掀背车有MG6、斯柯达明锐、马自达睿翼轿跑版等。

下图为标准的掀背车：旅行车在英语中，旅行车通常称为wagon，奥迪称为Avant、宝马称为Touring、而奔驰称为Estate，一般来说大多数旅行车都是以轿车为基础，把轿车的后备厢加高到与车顶齐平，用来增加行李空间。

Wagon的优点就在于它既有轿车的舒适，也有相当大的行李空间。

旅行车是在人类崇尚自然、热衷旅游的风潮下衍生出来的一种轿车派生车型，与SUV和MPV相比，它的购买价格和使用成本都较低，而且具有更灵巧的车身，便于驾驶和停放，因此在经济发达国家（尤其在欧洲）的民众生活中扮演着重要的角色。

随着国内消费者物质生活水平的提高，节假日带着家人，开着旅行车，一起出门远行，已成为都市车族的新时尚。

旅行车不仅能够长途跋涉，而且空间足够大，可以携带充足的旅行装备。
