2022年广东佛山高二会考物理试卷（实验中学学业水平测试）-学生用卷一、单选题1、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第1题印刷品印完之后通常要进行边缘切割，如图所示是一台切割纸张的切割机，切割时印刷工人需要用手将印刷品推到切割刀下，为了防止印刷工人受伤，工人需要用双手同时按下开关，切割刀才会开始工作；符合切割刀的工作原理的电路图是（）A.B.C.D.2、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第2题线圈从左往右匀速运动，经过如图所示位置时，能产生感应电流的是（）A.B.C.D.3、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第3题防漏电装置“隔电墙”，可以在电热水器发生漏电时减少电流对人体的伤害。
其装置如图1，其内部结构是一个螺旋状的绝缘管道，结构如图2，它实则上是将水管的水道变得更细更长，安装位置如图3.下列分析正确的是（）A. 漏电时“隔电墙”能完全隔断电流B. 安装“隔电墙”后热水器便无需接地线C. “隔电墙”是通过增加管道中水的电阻来保护人体安全的D. “隔电墙”是通过增加管道中水的电阻率来保护人体安全的4、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第4题如图所示是贤鲁岛的路灯，它头顶小风车，肩扛太阳能板。
关于该路灯说法正确的是（）A. 没有阳光该路灯一定不能工作B. 使小风车发电的风能是不可再生能源C. 太阳能板利用光电效应将接收到的太阳能转化为电能D. 太阳能需要先转化为电能才能被有效利用，属于二次能源5、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第5题为了诊断病人的心脏功能和动脉中血液粘滞情况，可以使用电磁流量计测量血管中血液的流速和流量。
如图是电磁流量计测量血管中血液流速的示意图，下列说法正确的是（）A. a端电势高于 b端电势B. 血液越粘滞， ab端电势差越大C. 外加磁场越大， ab两端电势差越小D. 液体均可以使用电磁流量计测量流量6、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第6题特高压直流输电是国家重点能源工程。
如图所示，两条平行导线、，其中a、b点连线与两导线垂直，O点为连线中点，导线长度看作无限长、忽略地磁场，两根导线通有同向的电流，大小分别为、，则（）A. 与相互排斥B. O点的磁感应强度方向与电流方向相同C. 若，则 O点处的磁感应强度大小为零D. 若，则两导线所受安培力大小不相等7、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第7题如图所示是某款微波炉的产品规格，根据表格中的数据可以得出（）A. 微波炉的额定电流为4AB. 微波炉的工作效率为80%C. 微波炉的内阻大小为55ΩD. 微波炉连续工作0.5h消耗的电能为0.44kW·h8、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第8题小明为自己家的宠物狗设计了一款补水提示器，其工作原理如图所示，其中电表为理想电表，水量减少时滑片上移，下列分析正确的是（）A. 如果选择电压表，水量增多时流过的电流变大B. 如果选择电压表，水量增多时电压表示数变大C. 如果选择电流表，水量减少时电流表示数变大D. 如果选择电流表，水量减少时两端的电压变大二、多选题9、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第9题某同学为商店设计了一个感应门铃，强磁条固定在门框上，线圈和语音系统固定在平开门（前后开）上，当线圈中感应出一定强度的电流信号时，自动触发语音系统发出语音，下列说法中正确的是（）A. 开门时发出语音B. 关门时不发出语音C. 开门时线圈的磁通量增大D. 关门时线圈的磁通量增大10、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第10题2022~2023学年吉林四平高三上学期月考（第四次月考）第10题如图所示，两段长度和材料相同、各自粗细均匀、单位体积内的自由电子数相等的金属导线a、b 串联连接在电路中，横截面积之比为，则（）A. 两导线电阻之比为1︰2B. 两导线两端电压之比为2︰1C. 流经两导线的电流之比为1︰9D. 自由电子在两导线中移动的速率之比11、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第11题阴极射线管及方向坐标如图所示。
电子束从阴极射出，直线射出狭缝掠射到荧光屏上，显示出电子束的径迹，以下偏转情况判断正确的是（）A. 在阴极射线管中加一个方向向上的电场，射线向上偏转B. 在阴极射线管中加一个方向向下的电场，射线向上偏转C. 在阴极射线管中加一个方向向前的磁场，射线向上偏转D. 在阴极射线管中加一个方向向后的磁场，射线向上偏转三、实验题12、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第12题市场监管部门定期会对电线产品质量进行抽查，不合格问题主要是电阻率或横截面积不达标，使用不达标的电线电缆容易产生安全问题。
（1）实验室为了检验某牌子电线的质量，从一捆横截面积标示为2.5mm2的电线截取一段，使用螺旋测微器测量其直径，如图1所示，螺旋测微器的读数d = mm；（2）测量该捆电线的电阻率是否合格，经查阅资料，纯铜的电阻率为1.8 × 10－8Ω∙m。
取长度L = 100m的电线，并用伏安法测量其电阻：①测得电线两端电压为U = 2.00V，测量通过电线的电流时选用0 ~ 3A量程，读数大小如图2所示，为I = A；②通过计算，该电线电阻率ρ = （使用题目的符号d、L、U、I表示），若检测结果为不合格，造成不合格的原因可能是。
A．电线中杂质含量过高B．电线中存在过多空腔C．抽查测量所处环境温度太低13、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第13题某小组为了测量手机锂电池的电动势（约3.7V）与内阻（约0.1Ω），在实验室寻找到了下列器材：电压表（量程0～15V）；电压表（量程0～3V）；电流表A（量程0～0.6A）；滑动变阻器（阻值范围0～20Ω）；定值电阻、导线、开关若干。
（1）本实验选用的电压表为（选“”或“”）；（2）小组先测得电流表的内阻为5.09Ω，为了更精确测量电源电动势与内阻，应该选用的实验电路是图（选“A”或“B”）；（3）改变滑动变阻器的滑片位置，获得多组数据，根据数据可以得出该电池的电动势为V（保留3位有效数字），内阻为Ω（保留2位有效数字）四、解答题14、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第14题张伯吃完饭后准备出去散步，其打开收音机，收音机正播放着新闻节目，他准备一边散步一边听新闻；他出门走进电梯后，收音机声音变得断断续续，当张伯出了电梯后，又可以听到正常的新闻节目了，漫步到小区门口时，突然电闪雷鸣，张伯发现收音机的声音变得非常嘈杂，待雨过天晴后，声音又恢复正常。
（1）简述收音机工作时信号转换过程；（2）进入电梯后为什么声音变得断断续续；（3）雷雨天时为什么收音机声音变得嘈杂。
15、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第15题如图所示，水平放置电阻不计的固定平行轨道，间距，两端连接电动势，内阻的电源及的电阻，一根金属杆放置于平行导轨上且垂直于两轨道，其在轨道间的电阻为，质量为，轨道与金属杆接触良好，绝缘细线通过滑轮连接金属杆及重物，空间中存在一个垂直于水平面向上的磁场，磁感应强度大小为忽略一切摩擦，重力加速度，求：（1）当金属杆静止时，流过金属杆的电流大小是多少？（2）若金属杆能保持静止，则重物的质量是多少？（3）若金属杆与轨道间摩擦不能忽略，且动摩擦因数，最大静摩擦力等于滑动摩擦力，若金属棒能保持静止，所挂重物的质量范围是多少？16、【来源】 2022年广东佛山高二会考（实验中学学业水平测试）第16题东方超环（EAST），俗称“人造小太阳”，是中国科学院自主研制的磁约束核聚变实验装置。
该装置需要将加速到较高速度的离子束变成中性粒子束，没有被中性化的高速带电离子需要利用“偏转系统”将带电离子从粒子束剥离出来。
“偏转系统”的原理简图如图所示，混合粒子中的中性粒子继续沿原方向运动，被接收器接收；而带电离子一部分打到下极板，剩下的进入磁场发生偏转被吞噬板吞噬。
已知离子带正电、电荷量为q，质量为m，两极板间电压为U，间距为d，极板长度为d，离子和中性粒子的重力可忽略不计，不考虑混合粒子间的相互作用。
（1）在极板间施加了一垂直于纸面向里的匀强磁场，使速度为的离子直线通过两极板，求的大小；（2）直线通过极板的离子以进入垂直于纸面向外的矩形匀强磁场区域。
已知磁场，求离子在磁场中的运动半径；（3）撤去极板间磁场，且边界足够大。
若粒子束由两极板中央平行于极板射入，且离子的速度范围{{v}_{0}}< \sqrt{\frac{4Uq}{m}}$，磁场，有部分带电离子会通过两极板进入偏转磁场，最终被吞噬板吞噬，求离子打到吞噬板的长度x？1 、【答案】 A;2 、【答案】 C;3 、【答案】 C;4 、【答案】 C;5 、【答案】 A;6 、【答案】 C;7 、【答案】 B;8 、【答案】 B;9 、【答案】 A;D;10 、【答案】 B;D;11 、【答案】 B;C;12 、【答案】 15.280 2.50 AB/ BA;13 、【答案】 B 3.60 0.11;14 、【答案】（1）见解析；（2）见解析；（3）见解析;15 、【答案】（1）4A；（2）0.1kg；（3）0.05kg<m<0.15kg ;16 、【答案】（1）；（2）；（3）;第11页，共11页。

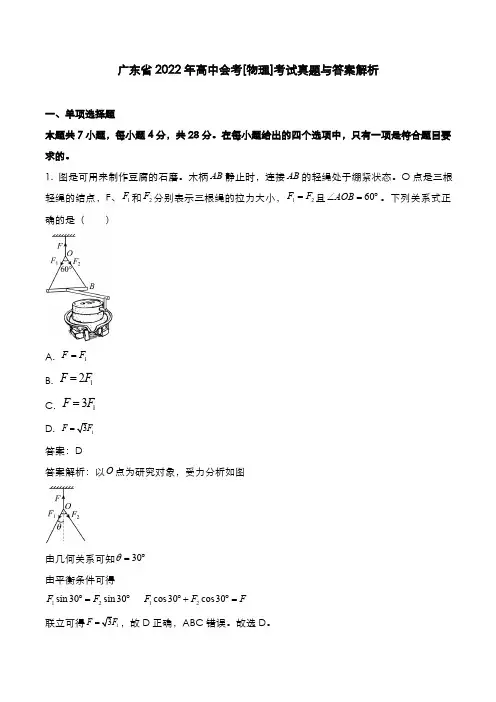

![广东省2022年高中会考[物理]考试真题与答案解析](https://img.taocdn.com/s1/m/d89ecf0ba4e9856a561252d380eb6294dd88229f.png)
