实验四 2PSK调制与解调实验

实验四2PSK调制解调系统实验一、实验目的1、熟悉使用System View软件，了解各部分功能模块的操作和使用方法。

2、通过实验进一步掌握2PSK调制原理。

3、通过实验进一步掌握2PSK相干解调原理。

二、实验内容用System View建立一个2PSK调制解调系统仿真电路，信道中加入高斯噪声（均值为0，方差可调），调节噪声大小，观察输出端误码情况，同时观察各模块输出波形的功率谱，理解2PSK调制解调原理。

三、实验要求1、观察仿真电路中各模块输出波形的变化，理解2PSK调制解调原理。

2、观察比较仿真电路中各模块输出波形的功率谱、带宽变化，指出2PSK是线性调制还是非线性调制。

3、调节噪声大小，观察输出端误码情况，说明原因。

4、将解调端参考载波相位设置为与调制端载波相位相差180，观察解调波形有何变化，此现象为何现象。

四、电路构成参数设置：Token4：产生原始码元信号，随机产生(参数设置:Source——Noise/PN――Pn Seg ，幅度1V，频率50HZ，电平数2，偏移0V）Token5，7：Multiplier（乘法器）Token8，10：产生用于调制和解调的载波信号（参数设置：Source――Periodic――Sinusoid，幅度1V，频率200Hz）Token6：Adder（加法器）Token9：产生高斯噪声（参数设置：Source――Noise/PN――Gauss Noise，均值为0，均方差为0.1）Token11：产生一个模拟低通滤波器（参数设置：Operator――Filters/Systems――Linear Sys Filters，选择：Analog，频率50，极点个数3，低通滤波器的截止频率＝原始码元速率）Token12：产生抽样信号（参数设置：Operator——Sample/Hold——Sampler，Sample Rate＝50Hz，抽样速率＝码元速率）Token13：对抽样信号进行保持（参数设置：Operator——Sample/Hold——Hold，Hold Value＝Last Sample Gain＝1V）Token14：对低通滤波器输出的抽样值进行判决（参数设置：Operator——Logic——Compare 选择：Select Comparison为a>=b）Token15：产生比较判决器的另一个输入，将抽样判决输出与此输入进行比较（参数设置：Source――Periodic――Sinusoid，幅度0V，频率0Hz）系统定时设置：单击工具条中的系统定时按钮，打开System Time Specification 对话框，设置Start Time：0 ，Stop Time：0.5，Sample Rate：10000HZ，单击OK完成系统定时设置。

目录一.摘要和关键词 ..... 错误!未定义书签。

二.小组成员与分工 ... 错误!未定义书签。

三.设计的主要原理 ... 错误!未定义书签。

四．设计的系统仿真 .. 错误!未定义书签。

五．仿真系统的结论 .. 错误!未定义书签。

六.总结和体会： ..... 错误!未定义书签。

七.致谢 ............. 错误!未定义书签。

八.参考文献 ......... 错误!未定义书签。

2PSK的调制与解调一.摘要和关键词2PSK中文是：二进制相移键控，其有两种调制方法，模拟调制法和键控法，解调是用相干解调法。

我们这次做的是2PSK的调制与解调，在实现的过程中，使用了MATLAB的M文件的程序和SIMULINK 实现。

关键词：2PSK 调制解调 MATLAB二.小组成员与分工小组成员分工：确定题目：，查找资料：全部，设计程序： Simulink模拟图：；PPT，演讲：，演示：旁观：三.设计的主要原理二进制相移键控中，通常用相位0和π来分别表示“0”或“1”。

2PSK已调信号的时域表达式为e(t)=s(t)cosωt 。

因此，在某一个码元持续时间内观察时,有0，或π。

当码元宽度为载波周期的整数倍时，2PSK信号的典型波形如下图，2PSK信号的模拟调制法框图；如下图是产生2PSK信号的键控法框图，就模拟调制法而言，与产生2ASK信号的方法比较，只是对s(t)要求不同，因此2PSK信号可以看作是双极性基带信号作用下的DSB调幅信号。

而就键控法来说，用数字基带信号s(t)控制开关电路，选择不同相位的载波输出，这时s(t)为单极性NRZ 或双极性NRZ脉冲序列信号均可。

2PSK信号属于DSB信号,它的解调,不再能采用包络检测的方法,只能进行相干解调。

在这次通信系统仿真实训中，我们使用了MATLAB中的M文件实现，也使用了SIMULINK模块实现了2PSK的调制与解调。

而我负责的是SIMULINK的解调部分，Simulink是MATLAB中的一种可视化仿真工具，是一种基于MATLAB的框图设计环境，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。

目录一.摘要和关键词 ..... 错误!未定义书签。

二.小组成员与分工 ... 错误!未定义书签。

三.设计的主要原理 ... 错误!未定义书签。

四．设计的系统仿真 .. 错误!未定义书签。

五．仿真系统的结论 .. 错误!未定义书签。

六.总结和体会： ..... 错误!未定义书签。

七.致谢 ............. 错误!未定义书签。

八.参考文献 ......... 错误!未定义书签。

2PSK的调制与解调一.摘要和关键词2PSK中文是：二进制相移键控，其有两种调制方法，模拟调制法和键控法，解调是用相干解调法。

我们这次做的是2PSK的调制与解调，在实现的过程中，使用了MATLAB的M文件的程序和SIMULINK 实现。

关键词：2PSK 调制解调 MATLAB二.小组成员与分工小组成员分工：确定题目：，查找资料：全部，设计程序： Simulink模拟图：；PPT，演讲：，演示：旁观：三.设计的主要原理二进制相移键控中，通常用相位0和π来分别表示“0”或“1”。

2PSK已调信号的时域表达式为e(t)=s(t)cosωt 。

因此，在某一个码元持续时间内观察时,有0，或π。

当码元宽度为载波周期的整数倍时，2PSK信号的典型波形如下图，2PSK信号的模拟调制法框图；如下图是产生2PSK信号的键控法框图，就模拟调制法而言，与产生2ASK信号的方法比较，只是对s(t)要求不同，因此2PSK信号可以看作是双极性基带信号作用下的DSB调幅信号。

而就键控法来说，用数字基带信号s(t)控制开关电路，选择不同相位的载波输出，这时s(t)为单极性NRZ 或双极性NRZ脉冲序列信号均可。

2PSK信号属于DSB信号,它的解调,不再能采用包络检测的方法,只能进行相干解调。

在这次通信系统仿真实训中，我们使用了MATLAB中的M文件实现，也使用了SIMULINK模块实现了2PSK的调制与解调。

而我负责的是SIMULINK的解调部分，Simulink是MATLAB中的一种可视化仿真工具，是一种基于MATLAB的框图设计环境，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。

信息对抗大作业一、实验目的。

使用 MATLAB构成一个加性高斯白噪声情况下的2psk 调制解系统，仿真分析使用信道编码纠错和不使用信道编码时，不同信道噪声比情况下的系统误码率。

二、实验原理。

数字信号的传输方式分为基带传输和带通传输，在实际应用中，大多数信道具有带通特性而不能直接传输基带信号。

为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。

这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。

数字调制技术的两种方法：①利用模拟调制的方法去实现数字式调制，即把数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理；②利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。

这种方法通常称为键控法，比如对载波的相位进行键控，便可获得相移键控（PSK）基本的调制方式。

图 1相应的信号波形的示例101数字调相：如果两个频率相同的载波同时开始振荡，这两个频率同时达到正最大值，同时达到零值，同时达到负最大值，它们应处于" 同相 " 状态；如果其中一个开始得迟了一点，就可能不相同了。

如果一个达到正最大值时，另一个达到负最大值，则称为" 反相 " 。

一般把信号振荡一次（一周）作为360 度。

如果一个波比另一个波相差半个周期，我们说两个波的相位差180 度，也就是反相。

当传输数字信号时， "1" 码控制发 0 度相位， "0" 码控制发 180 度相位。

载波的初始相位就有了移动，也就带上了信息。

相移键控是利用载波的相位变化来传递数字信息，而振幅和频率保持不变。

在2PSK 中，通常用初始相位0 和π分别表示二进制“1”和“ 0”。

因此， 2PSK信号的时域表达式为(t)=Acos t+)其中，表示第 n 个符号的绝对相位：=因此，上式可以改写为图 22PSK信号波形解调原理2PSK信号的解调方法是相干解调法。

2PSK信号的解调电路设计2PSK（二进制相移键控）信号是一种基本的数字调制方式，它将数字信息转化为两个不同相位的正弦波信号。

解调电路是将接收到的2PSK信号转换回数字信息的关键部件。

设计一个2PSK信号的解调电路可以分为以下几个步骤：1.基带滤波器设计：接收到的2PSK信号可能经过了传输过程中的失真和噪声干扰，因此首先需要对信号进行滤波以去除高频噪声和失真。

基带滤波器通常使用低通滤波器来实现。

滤波器的设计需考虑到信号的带宽、失真和抗干扰能力等因素。

2.时钟恢复电路设计：2PSK信号中存在着相位差，因此需要在解调电路中设置时钟恢复电路，以便正确恢复接收到的信号的时钟信息。

时钟恢复电路通常采用锁相环（PLL）或相关器等技术实现。

时钟恢复电路对于解调过程中相位解调的准确性至关重要。

3.相位解调电路设计：相位解调是解调电路中最关键的部分。

相位解调的目标是从接收到的信号中恢复出数字信息。

二进制相移键控调制中使用了两个不同相位的载波信号来表示不同的数字，因此相位解调需要能够区分这两个相位并恢复出原始的数字信息。

相位解调电路通常采用鉴别器或位相锁定环等技术实现。

4.采样电路设计：在解调过程中，需要对解调后的信号进行采样，以恢复出原始的数字信息。

采样电路通常使用模拟-数字转换器（ADC）实现，将模拟信号转换为数字信号。

总结起来，设计2PSK信号的解调电路需要考虑基带滤波器、时钟恢复电路、相位解调电路和采样电路等几个关键部件。

每个部件的设计需要根据具体需求和技术限制进行综合考虑，以实现准确、稳定地将接收到的2PSK信号转换为数字信息的功能。

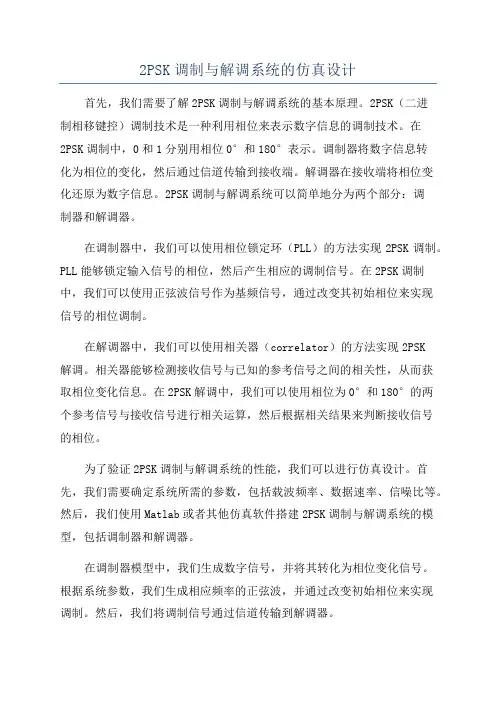

2PSK调制与解调系统的仿真设计首先，我们需要了解2PSK调制与解调系统的基本原理。

2PSK（二进制相移键控）调制技术是一种利用相位来表示数字信息的调制技术。

在2PSK调制中，0和1分别用相位0°和180°表示。

调制器将数字信息转化为相位的变化，然后通过信道传输到接收端。

解调器在接收端将相位变化还原为数字信息。

2PSK调制与解调系统可以简单地分为两个部分：调制器和解调器。

在调制器中，我们可以使用相位锁定环（PLL）的方法实现2PSK调制。

PLL能够锁定输入信号的相位，然后产生相应的调制信号。

在2PSK调制中，我们可以使用正弦波信号作为基频信号，通过改变其初始相位来实现信号的相位调制。

在解调器中，我们可以使用相关器（correlator）的方法实现2PSK解调。

相关器能够检测接收信号与已知的参考信号之间的相关性，从而获取相位变化信息。

在2PSK解调中，我们可以使用相位为0°和180°的两个参考信号与接收信号进行相关运算，然后根据相关结果来判断接收信号的相位。

为了验证2PSK调制与解调系统的性能，我们可以进行仿真设计。

首先，我们需要确定系统所需的参数，包括载波频率、数据速率、信噪比等。

然后，我们使用Matlab或者其他仿真软件搭建2PSK调制与解调系统的模型，包括调制器和解调器。

在调制器模型中，我们生成数字信号，并将其转化为相位变化信号。

根据系统参数，我们生成相应频率的正弦波，并通过改变初始相位来实现调制。

然后，我们将调制信号通过信道传输到解调器。

在解调器模型中，我们接收到调制信号，并使用相关器来检测信号的相位变化。

根据相关结果，我们可以判断信号的相位，并将其转化为数字信息。

然后，我们可以将解调后的数字信息与原始数据进行比较，评估系统的性能。

进行仿真实验时，我们可以改变系统参数来研究其对系统性能的影响。

比如，我们可以改变信噪比，观察误码率的变化。

或者，我们可以改变数据速率，观察解调器的解调效果。

2psk调制解调的原理2PSK调制（2-Phase Shift Keying）是一种基本的数字调制方式。

它通过改变载波的相位来传输数字信号，每个数字比特对应两个不同的相位。

以下将详细解析2PSK调制的原理。

2PSK调制主要涉及到两个过程：调制和解调。

调制过程：1. 文字编码：将要传输的信息进行数字编码，例如使用二进制编码方式，将每个数字比特用0和1代表。

2. 符号分配：每个数字比特对应一个相位，通常选择相位0和相位π来表示0和1。

3. 载波生成：产生一个恒定频率和幅度的正弦波，这个波被称为载波信号。

4. 相位调制：根据编码的数字比特，将相应的相位信息融入到载波信号中。

比如，相位0可以对应载波信号的相位不变，而相位π可以对应载波信号的相位反转。

5. 调制信号生成：得到相位调制后的信号，该信号即为调制信号。

解调过程：1. 接收信号采样：接收到经过信道传输的调制信号，并对信号进行采样。

2. 相位判决：根据接收到的信号的相位信息，进行相位判决以确定每个数字比特的数值。

例如，如果接收到的信号相位为0，则判定为0；如果接收到的信号相位为π，则判定为1。

3. 数字解码：将解调的数字比特翻译回原始的信息字符。

2PSK调制的优点：1. 简单性：2PSK调制的实现比较简单，仅需要改变相位即可。

2. 抗噪声性能：2PSK调制的抗噪声性能较好，因为每个数字比特对应的相位差异明显，相位误差引起的误码率较低。

2PSK调制的局限：1. 带宽效率：2PSK调制一次只能传输一个比特，相比其他复杂调制方式，其带宽利用率较低。

2. 灵活性：2PSK调制只能传输二进制信号，不能传输多元信号。

总结：2PSK调制通过改变载波的相位来传输数字信号。

在调制过程中，信号经过文字编码、符号分配、载波生成和相位调制等步骤。

在解调过程中，信号经过接收信号采样、相位判决和数字解码等步骤。

2PSK调制简单易实现，抗噪声性能好，但带宽利用率相对较低，适用于二进制信号的传输。

psk调制解调实验报告PSK调制解调实验报告引言：在现代通信系统中，调制解调是一项重要的技术，它能够将数字信号转化为模拟信号以便在信道中传输，并在接收端将模拟信号恢复为数字信号。

相位移键控（Phase Shift Keying，PSK）调制解调技术是一种常用的数字调制技术，本实验旨在通过实际操作，加深对PSK调制解调原理的理解。

实验目的：1. 了解PSK调制解调原理；2. 掌握PSK调制解调的实验操作；3. 分析调制解调过程中的误码率。

实验装置：1. 信号发生器；2. 调制解调器；3. 示波器；4. 计算机。

实验步骤：1. 搭建实验装置，将信号发生器与调制解调器相连，调制解调器再与示波器相连；2. 设置信号发生器的频率和幅度，选择合适的PSK调制方式；3. 通过调制解调器将数字信号转化为模拟信号，并通过示波器观察调制后的波形；4. 将调制后的信号输入到解调器中，通过示波器观察解调后的波形；5. 通过计算机对解调后的信号进行误码率分析。

实验结果：在实验中，我们选择了二进制相位键控（Binary Phase Shift Keying，BPSK）调制方式进行实验。

通过调制解调器将数字信号转化为模拟信号后，我们观察到示波器上出现了两种不同相位的波形，即0°和180°相位差。

这符合BPSK调制的特点，即将二进制数字0和1分别映射为不同的相位。

在解调过程中，我们将调制后的信号输入到解调器中，通过示波器观察到解调后的波形与原始数字信号一致。

这表明解调器能够正确恢复出原始的数字信号。

通过计算机对解调后的信号进行误码率分析，我们发现在理想情况下，误码率为0。

然而，在实际通信系统中，由于信道噪声等因素的影响，误码率往往不为0。

因此，我们需要采取一定的纠错编码技术来提高系统的可靠性。

实验结论：本实验通过实际操作，加深了对PSK调制解调原理的理解。

通过观察调制解调过程中的波形变化和分析误码率，我们了解到PSK调制解调技术在数字通信系统中的重要性。

2psk的相干解调2psk (二进制相移键控)是一种常见的数字调制技术，常用于无线通信系统中。

它的解调方式包括非相干解调和相干解调。

本篇文章将详细介绍2psk的相干解调。

相干解调是一种通过将接收到的信号与本地产生的参考信号进行相位对齐来恢复原始信号的方法。

在2psk的相干解调中，我们需要一个与发送信号的相位和频率都相同的本地参考信号。

以下是2psk相干解调的基本步骤：1.接收端接收到经过信道传输的调制信号后，首先进行限幅处理，以削除信道中的噪声和干扰。

2.然后，接收端产生的本地参考信号与接收到的信号进行相位对齐，以恢复原始信号的相位。

3.最后，通过低通滤波器滤除高频分量，得到解调后的基带信号。

在实现过程中，我们需要注意以下几点：1.参考信号的频率和相位必须与发送信号完全一致，否则解调效果会大打折扣。

2.解调过程中产生的噪声可能会影响解调效果，因此需要进行一些降噪处理。

3.在进行相位对齐时，需要使用一些算法来实现精确的相位对齐。

相对于非相干解调，相干解调具有更高的解调性能，因此在某些情况下，如高速数据传输等场景中，更倾向于使用相干解调。

在无线通信系统中，2psk的相干解调可以实现以下优点：1.可以提供更高的解调性能，从而提高系统的传输效率。

2.可以更好地抵抗信道噪声和干扰，从而提高系统的可靠性。

3.由于需要产生本地参考信号，因此可以实现更好的同步性能，从而支持更高的数据传输速率。

然而，相干解调也有一些缺点：1.需要产生本地参考信号，因此需要更多的硬件资源。

2.对于多径信道和时变信道，相干解调的性能可能会下降。

3.相干解调的算法相对复杂，实现难度较大。

综上所述，2psk的相干解调是一种高性能的数字调制解调技术，适用于需要高传输速率和高可靠性的无线通信系统。

在实际应用中，我们需要根据系统的需求和硬件资源的限制来选择合适的解调方式。

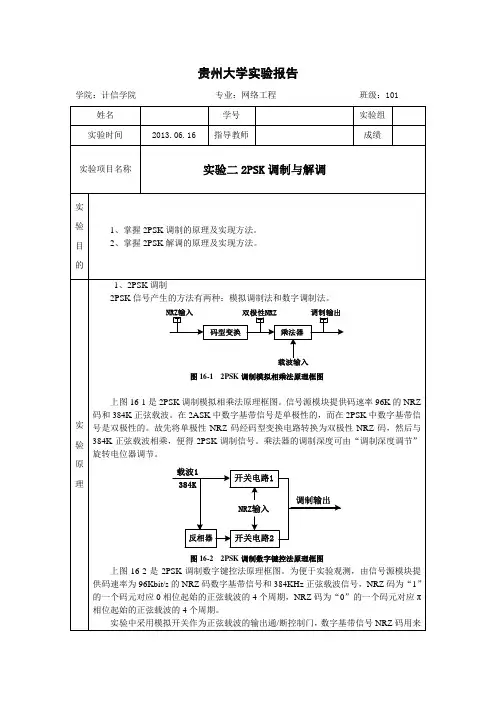

贵州大学实验报告学院：计信学院专业：网络工程班级：101 姓名学号实验组实验时间2013.06.16 指导教师成绩实验项目名称实验二2PSK调制与解调实验目的1、掌握2PSK调制的原理及实现方法。

2、掌握2PSK解调的原理及实现方法。

实验原理1、2PSK调制2PSK信号产生的方法有两种：模拟调制法和数字调制法。

码型变换乘法器NRZ输入双极性NRZ调制输出载波输入图16-1 2PSK调制模拟相乘法原理框图上图16-1是2PSK调制模拟相乘法原理框图。

信号源模块提供码速率96K的NRZ 码和384K正弦载波。

在2ASK中数字基带信号是单极性的，而在2PSK中数字基带信号是双极性的。

故先将单极性NRZ码经码型变换电路转换为双极性NRZ码，然后与384K正弦载波相乘，便得2PSK调制信号。

乘法器的调制深度可由“调制深度调节”旋转电位器调节。

载波1384K开关电路2调制输出NRZ输入开关电路1反相器图16-2 2PSK调制数字键控法原理框图上图16-2是2PSK调制数字键控法原理框图。

为便于实验观测，由信号源模块提供码速率为96Kbit/s的NRZ码数字基带信号和384KHz正弦载波信号，NRZ码为“1”的一个码元对应0相位起始的正弦载波的4个周期，NRZ码为“0”的一个码元对应π相位起始的正弦载波的4个周期。

实验中采用模拟开关作为正弦载波的输出通/断控制门，数字基带信号NRZ码用来控制门的通/断。

当NRZ 码为高电平时，模拟开关1导通，模拟开关2截止，0相位起始的正弦载波通过门1输出；当NRZ 码为低电平时，模拟开关2导通，模拟开关1截止，π相位起始的正弦载波通过门2输出。

门的输出即为2FSK 调制信号，如下图16-3所示。

NRZ输入调制信号11001PSK图16-3 2PSK 调制信号波形2、2PSK 解调2PSK 信号的解调通常采用相干解调法，原理框图如下图16-4所示。

LPF 相乘器电压判决抽样判决调制输入BS输入PSK/DPSK 判决电压调节载波输入相乘输出滤波输出解调输出判压输出图16-4 2PSK 解调相干解调法原理框图设已调信号表达式为1()cos(())s t A t t ωϕ=⨯+（A 1为调制信号的幅值）， 经过模拟乘法器与载波信号A 2cos t ω（A2为载波的幅值）相乘，得0121()[cos(2())cos ()]2e t A A t t t ωϕϕ=++ 可知，相乘后包括二倍频分量121cos(2())2A A t t ωϕ+和cos ()t ϕ分量（()t ϕ为时间的函数）。

psk调制与解调实验报告PSK调制与解调实验报告引言：调制与解调是通信领域中非常重要的技术，它们被广泛应用于无线通信、卫星通信、光纤通信等领域。

相位移键控调制（Phase Shift Keying, PSK）是一种常见的数字调制技术，本实验旨在通过实践，深入了解PSK调制与解调的原理和实际应用。

一、实验目的本实验的主要目的是掌握PSK调制与解调的基本原理，熟悉其实际应用，并通过实验验证理论知识的正确性。

二、实验器材1. 信号发生器2. 频谱分析仪3. 示波器4. 电脑及相关软件三、实验原理1. PSK调制PSK调制是利用不同相位表示数字信号的一种调制技术。

常见的PSK调制方式有二进制相移键控调制（Binary Phase Shift Keying, BPSK）和四进制相移键控调制（Quadrature Phase Shift Keying, QPSK）等。

BPSK调制将0和1分别映射为相位为0和π的两种状态，而QPSK调制则将00、01、10和11分别映射为相位为0、π/2、π和3π/2的四种状态。

2. PSK解调PSK解调是将接收到的PSK信号转化为数字信号的过程。

解调的关键是从接收到的信号中提取出相位信息。

常用的解调方法有相干解调和非相干解调。

相干解调需要与发送信号保持相位同步，而非相干解调则不需要。

四、实验步骤1. 设置信号发生器的频率和幅度，选择合适的PSK调制方式。

2. 连接信号发生器和频谱分析仪，观察并记录调制后的信号频谱。

3. 将调制后的信号输入到示波器中，观察并记录波形。

4. 通过解调器将接收到的信号转化为数字信号。

5. 使用电脑及相关软件进行信号解调的仿真实验，比较实验结果与理论分析的差异。

五、实验结果与分析1. 调制实验结果根据实验步骤中的设置，我们可以通过频谱分析仪观察到调制后的信号频谱。

根据不同的PSK调制方式，频谱图上会出现不同的频率成分。

通过观察波形，我们可以看到相位的变化对应着信号的变化。

实验四PSK调制与解调实验一、实验目的1、掌握绝对码、相对码的概念以及它们之间的变换关系和变换方法。

2、掌握产生PSK(DPSK)信号的方法。

3、掌握PSK(DPSK)信号的频谱特性。

二、实验内容1、观察绝对码和相对码的波形。

2、观察PSK(DPSK)信号波形。

3、观察PSK(DPSK)信号频谱。

4、观察PSK(DPSK)相干解调器各点波形。

三、实验仪器1、信号源模块2、数字调制模块3、数字解调模块4、同步提取模块5、双踪示波器五、实验步骤1：PSK调制实验（1）将信号源模块产生的码速率为15.625KHz（即将SW04，SW05拨为00000001 00101000）的周期性NRZ码（所谓周期性例如：00010001 00010001 00010001）送入数字调制模块的信号输入点“PSK（DPSK）基带输入”。

（2）将信号源模块产生的64KHz的正弦波（幅度为3V左右）送入数字调制模块的“PSK（DPSK）载波输入”。

（3）数字调制模块中的拨位开关S01拨到0，用双踪示波器同时观察点“PSK 基带输入”与“PSK调制输出”的波形。

2、PSK解调实验（1）将同步信号提取模块的拨码开关SW01的第一位拨上。

将数字解调模块中的拨位开关S01拨到0，（2）将“PSK调制输出”的输出信号送入数字解调模块的信号输入点“PSK-IN”，将“PSK调制输出”的波形送入同步信号提取模块的信号输入点“S-IN”，使信号输出点“载波输出”能输出提取出的正确的载波信号（方法请参考同步载波提取原理）。

（3）将同步信号提取模块的“载波输出”的输出波形送入数字解调模块的信号输入点“载波输入”，观察信号输出点“PSK-OUT”处的波形，并调节标号为“PSK/DPSK判决电压调节”的电位器，直到在该点观察到稳定的NRZ 码为止。

PSK-OUT:（4）将点“PSK-OUT”输出的波形送入同步信号提取模块的信号输入点“NRZ-IN”，再将同步信号提取模块的信号输出点“位同步输出”输出的波形送入数字解调模块的信号输入点“PSK-BS”。

psk调制及解调实验报告PSK调制及解调实验报告引言调制和解调是无线通信中的重要环节，它们能够将信息信号转化为适合传输的信号，并在接收端恢复出原始信息。

本实验旨在通过实际操作，探究PSK调制和解调的原理和实现方法。

一、实验目的本实验的主要目的是掌握PSK调制和解调的原理，实践PSK调制解调的基本方法，并通过实验结果验证理论分析。

二、实验原理1. PSK调制PSK（Phase Shift Keying）调制是一种基于相位变化的数字调制技术。

在PSK调制中，将不同的离散信息码映射到不同的相位，从而实现信息的传输。

常见的PSK调制方式有BPSK（二进制相移键控）、QPSK（四进制相移键控）等。

2. PSK解调PSK解调是将接收到的PSK信号恢复为原始信息信号的过程。

解调器通过检测相位的变化，将相位差映射回相应的信息码。

三、实验器材1. 信号发生器2. 功率放大器3. 混频器4. 示波器5. 电脑四、实验步骤1. 准备工作连接信号发生器、功率放大器和混频器，设置合适的频率和功率。

将混频器的输出连接至示波器，用于观察调制后的信号。

2. BPSK调制实验设置信号发生器输出为二进制序列，将序列与载波进行相位调制。

观察调制后的信号波形并记录。

3. BPSK解调实验将调制后的信号输入到解调器中，通过相位差检测将信号恢复为二进制序列。

观察解调后的信号波形并记录。

4. QPSK调制实验设置信号发生器输出为四进制序列，将序列与载波进行相位调制。

观察调制后的信号波形并记录。

5. QPSK解调实验将调制后的信号输入到解调器中，通过相位差检测将信号恢复为四进制序列。

观察解调后的信号波形并记录。

六、实验结果与分析通过实验观察和记录，可以得到调制和解调后的信号波形。

根据波形的相位变化，可以判断调制和解调是否成功。

在BPSK调制实验中，观察到信号波形只有两个相位，对应二进制序列的两个状态。

解调实验中，通过相位差检测可以准确地恢复出原始的二进制序列。

MATLAB的PSK调制和解调及仿真实验Psk调制是通信系统中最为重要的环节之一，Psk调制技术的改进也是通信系统性能提高的重要途径。

本文首先分析了数字调制系统的基本调制解调方法，然后，运用Matlab及附带的图形仿真工具——Simulink设计了这几种数字调制方法的仿真模型。

通过仿真，观察了调制解调过程中各环节时域和频域的波形，并结合这几种调制方法的调制原理，跟踪分析了各个环节对调制性能的影响及仿真模型的可靠性。

最后，在仿真的基础上分析比较了各种调制方法的性能，并通过比较仿真模型与理论计算的性能，证明了仿真模型的可行性。

MATLAB简介MATLAB 软件是美国Math works 公司的产品，MATLAB 是英文MATrix LABoratory(矩阵实验室)的缩写。

从1984年推出了它的第一个DOS 版本至今，一经推出了6.5版。

Matrix Laboratory意为“矩阵实验室”，从它的本意可以知道，最初的MATLAB只是一个数学计算工具。

但现在的MATLAB 已经远不仅仅是一个“矩阵实验室”，它已经成为一个集概念设计、算法开发、建模仿真、实时实现于一体的集成环境，它拥有许多衍生的子集工具[9]。

新的版本集成了日常数学处理中的各种功能，包括高效的数值计算、矩阵运算、信号处理和图形生成等等的常用功能。

在MATLAB 环境下，用户可以集成地进行程序设计、数值计算、图形绘制、输入输出、文件管理等各项操作。

MATLAB 提供了一个人机交互的数学系统环境，该系统的基本数据结构是矩阵，在生成矩阵对象时，不要求作明确的维数说明，所谓交互式语言，是指人们给出一条命令，立即就可以得出该命令的结果。

该语言无需像 C 和Fortran 语言那样，首先要求使用者去编写源程序，然后对之进行编译、连接，最终形成可执行文件。

这无疑会给使用者带来了极大的方便，因此，利用MATLAB可以节省大量的编程时间。

2002年6月Mathworks公司正式推出MATLAB Release 13，即MATLAB 6.5／Simulink 5.0 这是目前应用最广的版本。

竭诚为您提供优质文档/双击可除2psk调制与解调实验报告篇一：2psK解调实验报告实验二：2psK和QpsK（院、系）专业班课学号20XX20214420姓名谢显荣实验日期1、2psK实验一、实验目的运用mATLAb编程实现2psK调制过程，并且输出其调制过程中的波形，讨论其调制效果。

二、实验内容编写2psK调制仿真程序。

2psK二进制相移键控，简记为2psK或bpsK。

2psK信号码元的“0”和“1”分别用两个不同的初始相位0和π来表示，而其振幅和频率保持不变。

故2psK信号表示式可写为：s(t)=Acos(w0t+θ)式中，当发送“0”时，θ=0；当发送“1”时，θ=π。

或者写成：╱Acos(w0t)发送“0”时s(t)=╲Acos(w0t+π)发送“1”时由于上面两个码元的相位相反，故其波形的形状相同，但极性相反。

因此，2psK信号码元又可以表示成：╱Acosw0t发送“0”时s(t)=╲-Acosw0t发送“1”时任意给定一组二进制数，计算经过这种调制方式的输出信号。

程序书写要规范，加必要的注释；经过程序运行的调制波形要与理论计算出的波形一致。

三、实验原理数字信号的传输方式分为基带传输和带通传输，在实际应用中，大多数信道具有带通特性而不能直接传输基带信号。

为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。

这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。

数字调制技术的两种方法：①利用模拟调制的方法去实现数字式调制，即把数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理；②利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。

这种方法通常称为键控法，比如对载波的相位进行键控，便可获得相移键控（psK）基本的调制方式。

图1相应的信号波形的示例101调制原理数字调相：如果两个频率相同的载波同时开始振荡，这两个频率同时达到正最大值，同时达到零值，同时达到负最大值，它们应处于"同相"状态；如果其中一个开始得迟了一点，就可能不相同了。

2PSK数字信号的调制与解调2PSK数字信号的调制和解调是一种被广泛应用于无线电技术领域的技术，主要用于实现数字信号的无线传输与接收。

在2PSK数字信号的调制和解调过程中，调制用于将原始的数字信号转换成适合发射的信号，而解调则是将接收到的信号还原成原始的数字信号。

2PSK调制是一种线性的调制技术，它通过改变发射信号在基线上的相位，从而实现数据的传输。

首先，将收发机中的比特流转换成在空间上对应的类型，然后将其转换为发射信号——或“载波”。

每个比特可以通过调整载波的相位来表示，这就是2PSK调制的主要原理。

2PSK技术可以通过改变发射信号在基线上的相位来表示（比如0和π/2），并在相同比特率下获得更高的效率，这一点不同于其他的调制技术。

2PSK解调是解调无线信号的一种方式，其过程包括将接收到的无线载波信号转换成比特流，以便可以处理。

首先，要将接收到的信号传输到收发机中，然后通过一系列的预处理操作，包括前置放大、扩频和多路复用技术，将接收到的信号解调成原始的比特流。

最后，解调得到的比特流将用于对收发机端数据进行信号处理。

2PSK数字信号的调制解调技术为无线系统带来了许多优势，其主要优势有：一是提高系统可靠性，更大程度抑制了噪声对信号的影响；二是改善系统的信道容量，能够将多路并发信号在相同带宽中传输；三是提高系统的功率效率，数据可以在同样的功耗条件下进行传输。

2PSK数字信号的调制和解调是一种可靠、高效、灵活的方式，由于它具有很多优点，已经成为无线设备中应用最广泛的调制技术之一。

在充分发挥它的好处的同时，我们还应该注意使用这种技术时带来的可能的缺点，如延迟时间长、复杂的网络架构等。

对此，我们应从源头上通过优化系统的设计和调整技术参数等手段克服相关困难，以达到我们想要的传输效果。

参考文献[1] Zhou, Hongbiao. “2PSK Modulation & Demodulation.” Electronic Devices and Circuits, Vol. 2, Jan. 2018.。

PSK调制解调实验报告一、实验目的本实验旨在通过设计和实现PSK调制解调电路，理解并掌握PSK调制解调的原理和实现方法。

二、实验原理PSK（Phase Shift Keying）调制是一种将数字信号转换为模拟信号的调制方式，其原理是通过改变信号的相位来传递数字信息。

在PSK调制中，相位的变化表示不同的数字，一般常用的是二进制数字（0和1）。

PSK调制的原理就是根据输入的二进制数字，将相位调整为不同的值。

例如，对于二进制数字0和1，我们可以将其相位分别设为0度和180度，或者分别设为0度和90度，这样就可以通过相位的变化来传递数字信息。

解调过程与调制过程相反，通过检测信号的相位变化，将其转换回数字信号。

三、实验器材与软件本实验使用的器材和软件如下：•信号发生器•示波器•电阻、电容等基本电子元件•软件仿真工具（如Multisim、Proteus等）四、实验步骤步骤一：设计PSK调制电路1.根据PSK调制的原理，设计一个PSK调制电路，其中包括信号发生器、相位调制电路和示波器等。

信号发生器用于产生数字信号，相位调制电路将数字信号转换为相位变化，示波器用于观察调制后的信号波形。

2.根据电路设计原理，选择适当的电子元件并进行连线。

3.使用软件仿真工具，搭建PSK调制电路，并进行仿真验证。

步骤二：实现PSK调制1.连接实验器材，将信号发生器输出接入相位调制电路的输入端，将示波器的探头接入相位调制电路的输出端。

2.打开信号发生器，设置合适的频率和幅度。

3.调节相位调制电路，观察示波器中的波形变化。

通过改变相位调制电路的参数，例如电阻、电容值等，可以实现不同的调制效果。

4.记录不同数字输入时示波器中的波形变化，观察相位的变化情况。

步骤三：设计PSK解调电路1.根据PSK调制的原理，设计一个PSK解调电路，其中包括信号检测电路和示波器等。

信号检测电路用于检测信号的相位变化，示波器用于观察解调后的信号波形。

2.根据电路设计原理，选择适当的电子元件并进行连线。

实验四 2PSK 调制与解调实验1、 实验箱中2PSK 调制器用的调制方法是什么？答：移相键控调制的直接调相法。

2、 2PSK 调制能否用非相干解调方法？答：不能。

3、 相位模糊产生的原因和解决方法？答：①原因：在调制过程中采用了分频，而二分频器的输出电压有相差180度的两种可能相位，即其输出电压的相位决定了分频器的初始状态，这就是会导致分频出的载波存在相位模糊（2PSK 采用的是相移方式）②解决办法：使用2DPSK 二相相对移相键控4、 绝/相、相/绝变换的框图？答：5、 绝/相、相/绝变换电路是怎么实现的。

答：绝/相变换电路是把数据信息源输出的绝对码变相对码，2DPSK 信号由相对码进行绝对调相得到。

它由模二加10A U （74LS86）和D 触发器9A U （74LS74）组成，其逻辑关系为：i a ⊕i-1b =i b ，其中i a 是绝对码，i-1b 是延迟一个码元的相对码，i b 是相对码。

相/绝变换电路由14B U （74LS74）和15B U （74LS86）组成，其逻辑关系可表示为i-1b ⊕i b =i a ，其中i b 为相对码，i-1b 为延迟一个码元的相对码，i a 为绝对码。

6、 画出实验板中2PSK 、2DPSK 调制与解调器的原理框图；答：7、本实验中，2PSK 信号带宽是多少？用数字示波器如何测量？答：B=2f=2/Ts。

先按MATH按钮，再选择FFT选项。

s8、测试接收端的各点波形，需要与什么波形对比，才能比较好的进行观测？示波器的触发源该选哪一种信号？为什么？答：绝对码波形。

原始信号。

触发源信号应该选择频率较低、稳定度高的信号。

9、解调电路各点信号的时延是怎么产生的？答：由滤波与抽样产生。

10、码再生的目的是什么？答：①防止噪声干扰的累加，恢复出基带信号。

②把码元展宽。

11、用D触发器做时钟判决的最佳判决时间应该如何选择？答：眼图中眼睛张开最大时刻，即码元能量最大时刻，把各个信号叠加在一起。

竭诚为您提供优质文档/双击可除2psk调制与解调实验报告篇一：2psK解调实验报告实验二：2psK和QpsK（院、系）专业班课学号20XX20214420姓名谢显荣实验日期1、2psK实验一、实验目的运用mATLAb编程实现2psK调制过程，并且输出其调制过程中的波形，讨论其调制效果。

二、实验内容编写2psK调制仿真程序。

2psK二进制相移键控，简记为2psK或bpsK。

2psK信号码元的“0”和“1”分别用两个不同的初始相位0和π来表示，而其振幅和频率保持不变。

故2psK信号表示式可写为：s(t)=Acos(w0t+θ)式中，当发送“0”时，θ=0；当发送“1”时，θ=π。

或者写成：╱Acos(w0t)发送“0”时s(t)=╲Acos(w0t+π)发送“1”时由于上面两个码元的相位相反，故其波形的形状相同，但极性相反。

因此，2psK信号码元又可以表示成：╱Acosw0t发送“0”时s(t)=╲-Acosw0t发送“1”时任意给定一组二进制数，计算经过这种调制方式的输出信号。

程序书写要规范，加必要的注释；经过程序运行的调制波形要与理论计算出的波形一致。

三、实验原理数字信号的传输方式分为基带传输和带通传输，在实际应用中，大多数信道具有带通特性而不能直接传输基带信号。

为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。

这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。

数字调制技术的两种方法：①利用模拟调制的方法去实现数字式调制，即把数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理；②利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。

这种方法通常称为键控法，比如对载波的相位进行键控，便可获得相移键控（psK）基本的调制方式。

图1相应的信号波形的示例101调制原理数字调相：如果两个频率相同的载波同时开始振荡，这两个频率同时达到正最大值，同时达到零值，同时达到负最大值，它们应处于"同相"状态；如果其中一个开始得迟了一点，就可能不相同了。
