PT100温度传感器

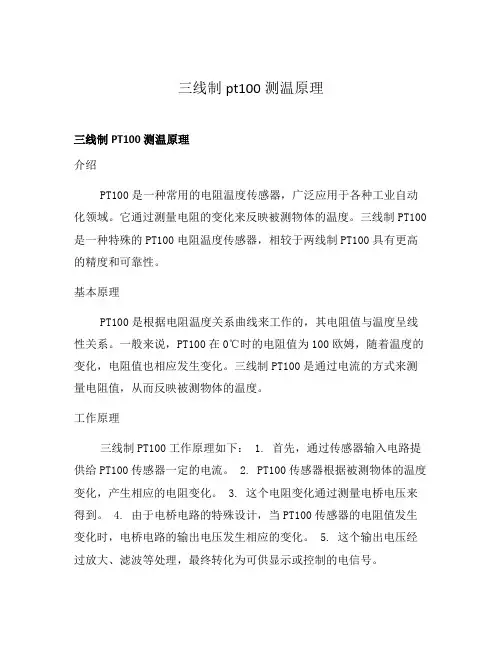

三线制pt100测温原理三线制PT100测温原理介绍PT100是一种常用的电阻温度传感器，广泛应用于各种工业自动化领域。

它通过测量电阻的变化来反映被测物体的温度。

三线制PT100是一种特殊的PT100电阻温度传感器，相较于两线制PT100具有更高的精度和可靠性。

基本原理PT100是根据电阻温度关系曲线来工作的，其电阻值与温度呈线性关系。

一般来说，PT100在0℃时的电阻值为100欧姆，随着温度的变化，电阻值也相应发生变化。

三线制PT100是通过电流的方式来测量电阻值，从而反映被测物体的温度。

工作原理三线制PT100工作原理如下： 1. 首先，通过传感器输入电路提供给PT100传感器一定的电流。

2. PT100传感器根据被测物体的温度变化，产生相应的电阻变化。

3. 这个电阻变化通过测量电桥电压来得到。

4. 由于电桥电路的特殊设计，当PT100传感器的电阻值发生变化时，电桥电路的输出电压发生相应的变化。

5. 这个输出电压经过放大、滤波等处理，最终转化为可供显示或控制的电信号。

优点与应用三线制PT100相较于两线制PT100具有如下优点： - 三线制PT100可以通过电流补偿的方式消除导线电阻对温度测量结果的影响，提高测量的精度和可靠性。

- 三线制PT100传感器的测量范围更广，可以覆盖更大的温度范围。

- 三线制PT100传感器抗干扰能力较强，适用于恶劣的工业环境。

三线制PT100广泛应用于以下领域： - 工业温度控制系统 - 化工和石油工业 - 食品加工和医药工业 - 制冷和空调系统 - 实验室等科研领域总结三线制PT100利用电阻温度关系曲线来测量温度，通过测量电阻的变化来反映被测物体的温度。

它通过电流补偿消除导线电阻对测量结果的影响，具有较高的精度和可靠性。

在各种工业自动化领域广泛应用，成为温度测量的重要手段。

原理解析电阻温度关系曲线PT100的工作原理基于电阻温度关系曲线，即随着温度变化，电阻值也会发生相应的变化。

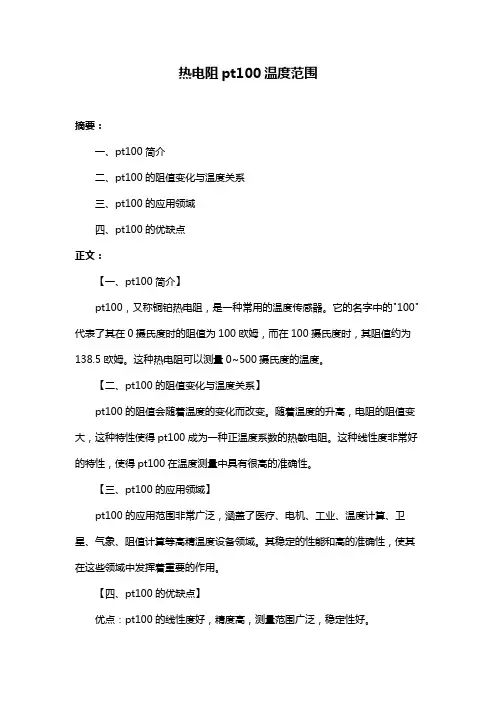

热电阻pt100温度范围
摘要：
一、pt100简介
二、pt100的阻值变化与温度关系
三、pt100的应用领域
四、pt100的优缺点
正文：
【一、pt100简介】
pt100，又称铜铂热电阻，是一种常用的温度传感器。

它的名字中的"100"代表了其在0摄氏度时的阻值为100欧姆，而在100摄氏度时，其阻值约为138.5欧姆。

这种热电阻可以测量0~500摄氏度的温度。

【二、pt100的阻值变化与温度关系】
pt100的阻值会随着温度的变化而改变。

随着温度的升高，电阻的阻值变大，这种特性使得pt100成为一种正温度系数的热敏电阻。

这种线性度非常好的特性，使得pt100在温度测量中具有很高的准确性。

【三、pt100的应用领域】
pt100的应用范围非常广泛，涵盖了医疗、电机、工业、温度计算、卫星、气象、阻值计算等高精温度设备领域。

其稳定的性能和高的准确性，使其在这些领域中发挥着重要的作用。

【四、pt100的优缺点】
优点：pt100的线性度好，精度高，测量范围广泛，稳定性好。

缺点：相比其他温度传感器，pt100的成本较高，且在高温环境下的性能可能会受到影响。

总的来说，pt100作为一种热电阻，以其优秀的性能和广泛的应用领域，成为了温度测量领域的重要工具。

Pt100工作原理Pt100是一种常用的温度传感器，广泛应用于工业控制和自动化领域。

本文将详细介绍Pt100的工作原理及其相关知识。

1. Pt100的定义Pt100是一种白金电阻温度传感器，其电阻值随温度的变化而变化。

Pt100中的“Pt”代表铂金，而“100”代表其在0℃时的电阻值为100欧姆。

2. Pt100的温度-电阻关系Pt100的温度-电阻关系遵循国际标准IEC 60751。

根据该标准，Pt100在0℃时的电阻值为100欧姆，而在100℃时的电阻值为138.5欧姆。

在0℃到100℃的温度范围内，Pt100的电阻值随温度线性变化。

3. Pt100的工作原理Pt100的工作原理基于金属的电阻温度特性。

铂金在不同温度下的电阻值变化非常稳定，因此被广泛应用于温度测量。

Pt100的电阻值随温度的变化而变化，通过测量Pt100的电阻值，可以确定被测量物体的温度。

4. Pt100的电阻-温度转换为了将Pt100的电阻值转换为温度值，需要使用一个电阻-温度转换器或者温度计。

常见的转换方法是使用一个电桥电路，其中包括一个Pt100传感器和一个已知电阻。

通过测量电桥的平衡状态，可以计算出Pt100的电阻值，从而得到温度值。

5. Pt100的精度和线性度Pt100的精度和线性度是评估其性能的重要指标。

精度指的是Pt100测量温度与实际温度之间的偏差，通常以百分比或者温度单位表示。

线性度指的是Pt100的电阻-温度曲线与标准曲线之间的偏差。

6. Pt100的优点和应用领域Pt100具有以下优点：- 高精度：Pt100的温度测量精度高，适合于对温度要求较高的应用。

- 稳定性：Pt100的温度-电阻特性稳定，不易受环境影响。

- 耐用性：Pt100由铂金制成，具有良好的耐腐蚀性和耐高温性。

基于以上优点，Pt100广泛应用于以下领域：- 工业自动化：Pt100可用于测量工业过程中的温度，例如炉温、液体温度等。

- HVAC系统：Pt100可用于测量暖通空调系统中的温度，以实现温度控制。

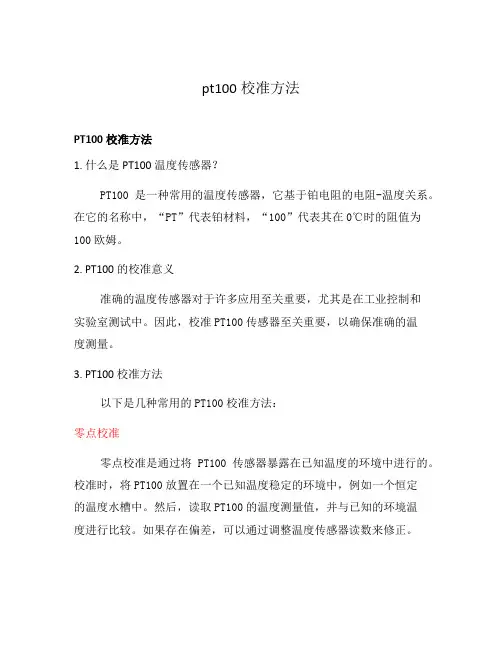

pt100校准方法PT100校准方法1. 什么是PT100温度传感器？PT100是一种常用的温度传感器，它基于铂电阻的电阻-温度关系。

在它的名称中，“PT”代表铂材料，“100”代表其在0℃时的阻值为100欧姆。

2. PT100的校准意义准确的温度传感器对于许多应用至关重要，尤其是在工业控制和实验室测试中。

因此，校准PT100传感器至关重要，以确保准确的温度测量。

3. PT100校准方法以下是几种常用的PT100校准方法：零点校准零点校准是通过将PT100传感器暴露在已知温度的环境中进行的。

校准时，将PT100放置在一个已知温度稳定的环境中，例如一个恒定的温度水槽中。

然后，读取PT100的温度测量值，并与已知的环境温度进行比较。

如果存在偏差，可以通过调整温度传感器读数来修正。

两点校准两点校准是通过在两个已知温度点上进行校准来完成的。

一般情况下，这些已知温度点应该分别处于PT100传感器的工作范围的两个极限。

读取PT100传感器在这两个已知温度点上的测量值，并根据实际的温度值进行修正。

多点校准多点校准是通过在多个已知温度点上进行校准来完成的，以获得更准确的温度测量结果。

通常，多点校准包括在传感器的工作范围内选择多个温度点，并读取PT100在这些点上的测量值。

然后，使用插值或曲线拟合方法，根据已知温度和测量值之间的关系对传感器读数进行修正。

4. 结论PT100温度传感器的校准是确保准确温度测量的关键。

零点校准、两点校准和多点校准是常用的校准方法。

选择适当的校准方法取决于应用的要求和可用的资源。

准确的PT100校准可以提高温度测量的精度，从而确保工业控制和实验室测试的可靠性和准确性。

5. 校准方法的选择选择适合的校准方法需要考虑以下因素：•实验条件：校准环境应具备稳定的温度，并且能够提供已知温度的水槽或其他设备。

•仪器设备：校准所需的设备包括温度测量仪器、稳定的温度源和校准品，确保这些设备具备准确度和稳定性。

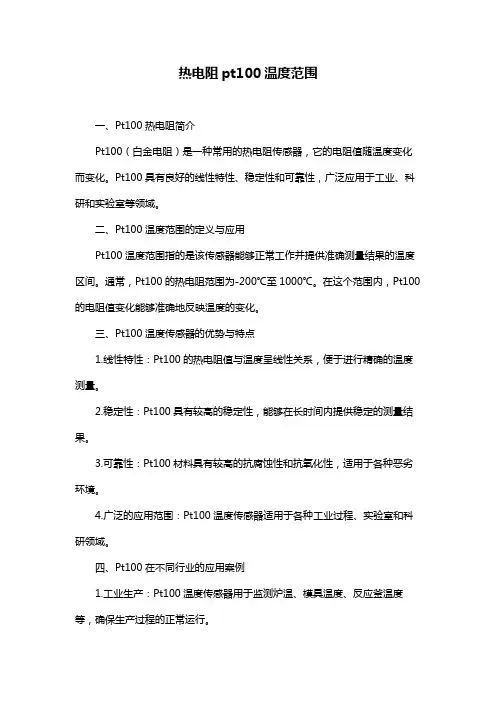

热电阻pt100温度范围一、Pt100热电阻简介Pt100（白金电阻）是一种常用的热电阻传感器，它的电阻值随温度变化而变化。

Pt100具有良好的线性特性、稳定性和可靠性，广泛应用于工业、科研和实验室等领域。

二、Pt100温度范围的定义与应用Pt100温度范围指的是该传感器能够正常工作并提供准确测量结果的温度区间。

通常，Pt100的热电阻范围为-200℃至1000℃。

在这个范围内，Pt100的电阻值变化能够准确地反映温度的变化。

三、Pt100温度传感器的优势与特点1.线性特性：Pt100的热电阻值与温度呈线性关系，便于进行精确的温度测量。

2.稳定性：Pt100具有较高的稳定性，能够在长时间内提供稳定的测量结果。

3.可靠性：Pt100材料具有较高的抗腐蚀性和抗氧化性，适用于各种恶劣环境。

4.广泛的应用范围：Pt100温度传感器适用于各种工业过程、实验室和科研领域。

四、Pt100在不同行业的应用案例1.工业生产：Pt100温度传感器用于监测炉温、模具温度、反应釜温度等，确保生产过程的正常运行。

2.实验室研究：Pt100用于精确测量实验温度，为科研提供可靠数据。

3.医疗设备：Pt100温度传感器应用于生物组织测温、血液温度监测等，保障医疗设备的精确性。

4.环境监测：Pt100用于监测大气温度、水体温度等环境参数，为环境保护提供数据支持。

五、如何选择合适的Pt100温度传感器1.确定测量范围：根据实际应用需求，选择合适的热电阻温度范围。

2.考虑传感器尺寸和形状：根据安装空间和设备结构选择合适的传感器尺寸和形状。

3.了解传感器的工作原理和性能指标：选择具有良好线性特性、稳定性和可靠性的Pt100温度传感器。

4.考虑传感器的防护等级和适用环境：根据实际应用环境，选择具有相应防护等级的传感器。

六、Pt100温度传感器的安装与维护1.安装：在安装过程中，确保传感器与测量系统的连接稳定，避免受到机械应力影响。

2.接线：正确连接传感器的引线，遵循接线规范，确保信号传输稳定。

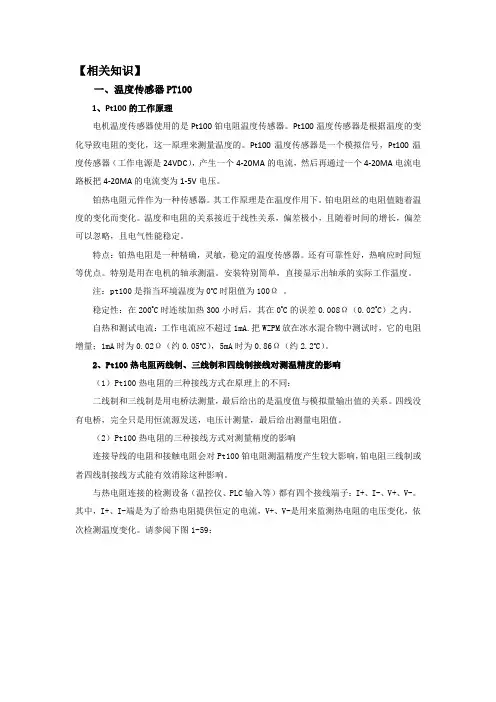

【相关知识】一、温度传感器PT1001、Pt100的工作原理电机温度传感器使用的是Pt100铂电阻温度传感器。

Pt100温度传感器是根据温度的变化导致电阻的变化，这一原理来测量温度的。

Pt100温度传感器是一个模拟信号，Pt100温度传感器（工作电源是24VDC），产生一个4-20MA的电流，然后再通过一个4-20MA电流电路板把4-20MA的电流变为1-5V电压。

铂热电阻元件作为一种传感器。

其工作原理是在温度作用下。

铂电阻丝的电阻值随着温度的变化而变化。

温度和电阻的关系接近于线性关系，偏差极小，且随着时间的增长，偏差可以忽略，且电气性能稳定。

特点：铂热电阻是一种精确，灵敏，稳定的温度传感器。

还有可靠性好，热响应时间短等优点。

特别是用在电机的轴承测温。

安装特别简单，直接显示出轴承的实际工作温度。

注：pt100是指当环境温度为0o C时阻值为100Ω。

稳定性：在200o C时连续加热300小时后，其在0o C的误差0.008Ω（0.02o C）之内。

自热和测试电流：工作电流应不超过1mA.把WZPM放在冰水混合物中测试时，它的电阻增量；1mA时为0.02Ω（约0.05o C），5mA时为0.86Ω（约2.2o C）。

2、Pt100热电阻两线制、三线制和四线制接线对测温精度的影响（1）Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

（2）Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

PT100/热电偶温度传感器产品使用说明佛山市普量电子有限公司2020-V1.0●欢迎选购佛山市普量电子有限公司产品。

●佛山市普量电子有限公司保留所有权利。

●产品订购和使用前请详细阅读《PT100/热电偶温度传感器使用说明书》。

●产品使用后，请保留《使用说明》，以便产品维护及售后服务。

一、产品外观及组成1、进口PT100铂电阻/J、K、E型热电偶温度芯体；2、精度等级：B级、A级、1/3B级可选；3、产品响应快速，反应灵敏，精度高；4、结构多样化：螺纹安装式、铠装式、贴片式、插入式、法兰式等；5、电气连接IP65/68，二线/三芯/四芯屏蔽温度补偿线；6、304/316/制定材料外壳，探杆长度/直径/螺纹规格/法兰尺寸可制定；7、温度范围：-198℃～-40℃～0～100℃～500℃～1000℃；二、使用时注意事项安装使用请，核对产品标牌及合格证相关参数与使用工况是否相符合；热电阻/热电偶安装时，其插入深度不小于热电阻保护管外径的8倍～10倍；尽可能使热电阻/热电偶受热部分增长；热电阻/热电偶尽可能垂直安装，以防在高温下弯曲变形。

热电阻/热电偶使用中为了减小误差，应尽量使保护套管表面和被测介质温度接近；产品安装时，受力部位为“过程连接六方扳手位”，扳手规格与六方相对应；严禁被测系统的介质温度、压力量程、激励电压超过变送器的额定使用范围；注意保护传感器/变送器电缆线或补偿导线；尽量避免直接接近引起干扰的用户装置或电器；三、产品质量保证免责范围维修服务1、品质保证服务（1）产品质量实行三包：质保期以交货之日起计算，为期13个月。

在质保期内，如因产品本身质量问题，我公司提供免费维修、更换和退货服务。

1）、产品一般零部件、元器件失效，更换后即能恢复使用要求的，免费按期修复；2）、产品主要零部件、元器件失效，不能按期修复的，更换同规格的合格产品；3）、产品因设计、制造等原因造成主要功能不符合企业标准和合同规定的要求，客户要求退货时，收回故障产品，退回客户货款。

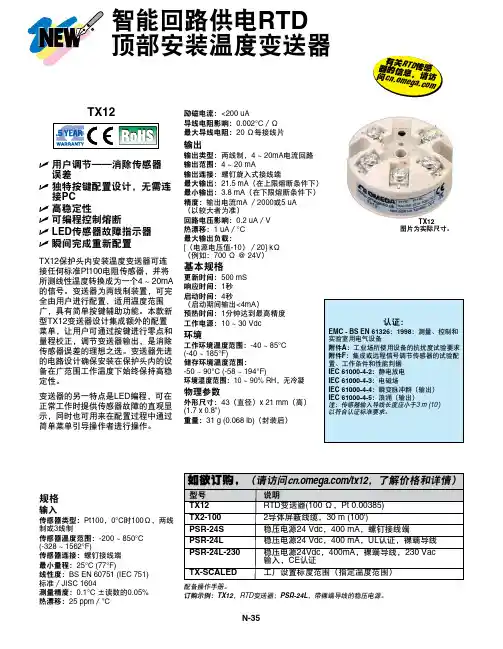

智能回路供电RTD 顶部安装温度变送器U 用户调节——消除传感器误差U 独特按键配置设计，无需连接PC U 高稳定性U 可编程控制熔断U L ED 传感器故障指示器U 瞬间完成重新配置TX12保护头内安装温度变送器可连接任何标准Pt100电阻传感器，并将所测线性温度转换成为一个4 ~ 20mA 的信号。

变送器为两线制装置，可完全由用户进行配置，适用温度范围广，具有简单按键辅助功能。

本款新型TX12变送器设计集成额外的配置菜单，让用户可通过按键进行零点和量程校正，调节变送器输出，是消除传感器误差的理想之选。

变送器先进的电路设计确保安装在保护头内的设备在广范围工作温度下始终保持高稳定性。

变送器的另一特点是LED 编程，可在正常工作时提供传感器故障的直观显示，同时也可用来在配置过程中通过简单菜单引导操作者进行操作。

规格输入传感器类型：Pt100，0°C 时100Ω，两线制或3线制传感器温度范围：-200 ~ 850°C (-328 ~ 1562°F)传感器连接：螺钉接线端 最小量程：25°C (77°F)线性度：BS EN 60751 (IEC 751) 标准／JISC 1604测量精度：0.1°C ±读数的0.05%热漂移：25 ppm ／°C励磁电流：<200 uA导线电阻影响：0.002°C ／Ω最大导线电阻：20 Ω每接线片输出输出类型：两线制，4 ~ 20mA 电流回路输出范围：4 ~ 20 mA输出连接：螺钉旋入式接线端最大输出：21.5 mA （在上限熔断条件下）最小输出：3.8 mA （在下限熔断条件下）精度：输出电流mA ／2000或5 uA （以较大者为准）回路电压影响：0.2 uA ／V 热漂移：1 uA ／°C 最大输出负载：[（电源电压值-10）／20] k Ω （例如：700 Ω @ 24V ）基本规格更新时间：500 mS 响应时间：1秒启动时间：4秒（启动期间输出<4mA ）预热时间：1分钟达到最高精度工作电源：10 ~ 30 Vdc环境工作环境温度范围：-40 ~ 85°C (-40 ~ 185°F)储存环境温度范围： -50 ~ 90°C (-58 ~ 194°F)环境湿度范围：10 ~ 90% RH ，无冷凝物理参数外形尺寸：43（直径）x 21 mm （高） (1.7 x 0.8")重量：31 g (0.068 lb)（封装后）配备操作手册。

pt100种类摘要：1.Pt100传感器简介2.Pt100传感器的分类3.Pt100传感器的应用领域4.Pt100传感器的优缺点5.如何选择合适的Pt100传感器正文：随着科技的发展，温度传感器在各个领域得到了广泛的应用。

其中，Pt100传感器凭借其优异的性能，成为了一种备受瞩目的温度测量设备。

本文将从Pt100传感器的简介、分类、应用领域、优缺点以及如何选择合适的Pt100传感器等方面进行详细介绍，以帮助大家更好地了解和应用这一传感器。

一、Pt100传感器简介Pt100传感器是一种基于白金电阻原理的温度传感器。

它主要由感温元件、传输线和信号处理单元组成。

当感温元件的电阻值发生变化时，通过传输线将信号传输到信号处理单元，从而实现对温度的测量。

二、Pt100传感器的分类根据感温元件的结构和形状，Pt100传感器可分为以下几类：1.圆柱形Pt100传感器：感温元件为圆柱形，适用于各种工业环境和实验装置。

2.薄膜Pt100传感器：感温元件采用薄膜技术制成，具有较小的体积和较高的灵敏度。

3.平面式Pt100传感器：感温元件为平面结构，适用于测量平面或表面的温度。

4.一体化Pt100传感器：将感温元件与信号处理单元集成在一起，便于安装和使用。

三、Pt100传感器的应用领域Pt100传感器具有广泛的应用领域，包括家电、工业自动化、医疗设备、科学研究等。

在这些领域中，Pt100传感器可以为设备提供精确的温度控制和监测。

四、Pt100传感器的优缺点1.优点：（1）具有良好的线性特性，测量精度高。

（2）响应速度快，灵敏度高。

（3）抗干扰能力强，能在恶劣环境中稳定工作。

（4）寿命长，耐磨性好。

2.缺点：（1）成本较高，价格相对较贵。

（2）对温度变化的速度要求较高，不适用于快速变化的温度环境。

五、如何选择合适的Pt100传感器在选择Pt100传感器时，需要考虑以下几个方面：1.测量范围：根据实际应用需求，选择合适的测量范围。

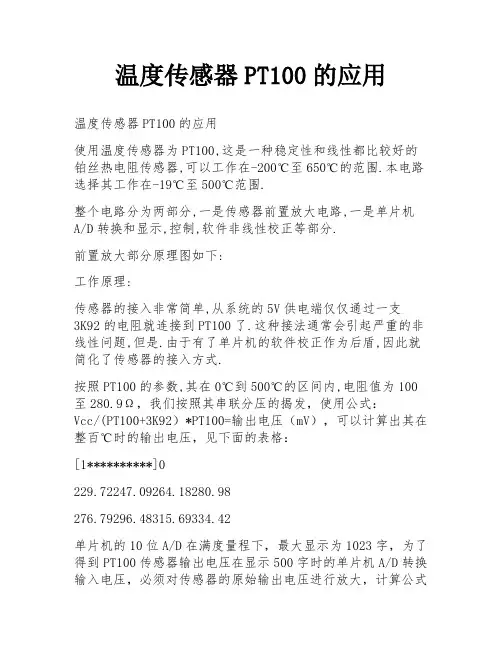

温度传感器PT100的应用温度传感器PT100的应用使用温度传感器为PT100,这是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.本电路选择其工作在-19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的5V供电端仅仅通过一支3K92的电阻就连接到PT100了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照PT100的参数,其在0℃到500℃的区间内,电阻值为100至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）*PT100=输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：[1**********]0229.72247.09264.18280.98276.79296.48315.69334.42单片机的10位A/D在满度量程下，最大显示为1023字，为了得到PT100传感器输出电压在显示500字时的单片机A/D转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023*Vcc)/传感器两端电压(mV/℃)，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466。

关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023*Vcc)/传感器两端电压不能得到10.466的结果，而是得到11.635的结果。

实际上，500个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为450个字，因此，公式中的500℃在实际计算时的取值是450而不是500。

450/1023*5/(0.33442-0.12438)≈10.47。

其实，计算的方法有多种，关键是要按照传感器的mV/℃为依据而不是以被测温度值为依据，我们看看加上非线性校正系数：10.47*1.1117=11.639499，这样，热心朋友的计算结果就吻合了。

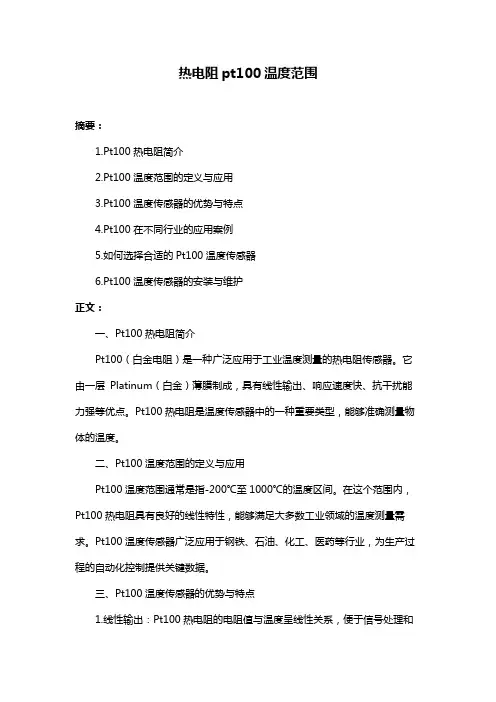

热电阻pt100温度范围摘要：1.Pt100热电阻简介2.Pt100温度范围的定义与应用3.Pt100温度传感器的优势与特点4.Pt100在不同行业的应用案例5.如何选择合适的Pt100温度传感器6.Pt100温度传感器的安装与维护正文：一、Pt100热电阻简介Pt100（白金电阻）是一种广泛应用于工业温度测量的热电阻传感器。

它由一层Platinum（白金）薄膜制成，具有线性输出、响应速度快、抗干扰能力强等优点。

Pt100热电阻是温度传感器中的一种重要类型，能够准确测量物体的温度。

二、Pt100温度范围的定义与应用Pt100温度范围通常是指-200℃至1000℃的温度区间。

在这个范围内，Pt100热电阻具有良好的线性特性，能够满足大多数工业领域的温度测量需求。

Pt100温度传感器广泛应用于钢铁、石油、化工、医药等行业，为生产过程的自动化控制提供关键数据。

三、Pt100温度传感器的优势与特点1.线性输出：Pt100热电阻的电阻值与温度呈线性关系，便于信号处理和分析。

2.精度高：Pt100具有较高的测温精度，可在-200℃至1000℃的范围内实现±0.5℃的测量精度。

3.抗干扰能力强：Pt100热电阻对电磁干扰、振动等具有较强的抗干扰能力。

4.响应速度快：Pt100温度传感器具有较快的响应速度，能够实时反映温度变化。

四、Pt100在不同行业的应用案例1.钢铁行业：Pt100热电阻用于监测高炉、炼钢炉等设备的温度，确保生产过程的安全与稳定。

2.石油、化工行业：Pt100温度传感器用于监测反应釜、储存罐等设备的温度，防止火灾、爆炸等事故的发生。

3.医药行业：Pt100热电阻应用于药品生产、储存等过程中的温度控制，保证产品质量。

五、如何选择合适的Pt100温度传感器1.确定测量范围：根据实际应用场景，选择适合的温度范围。

2.考虑精度要求：根据生产过程的需求，选择合适的测量精度。

3.选择合适的尺寸和形状：根据安装空间和设备结构，选择合适的Pt100热电阻尺寸和形状。

热电阻pt100技术参数
热电阻PT100是一种常用的温度传感器，其技术参数如下：
1. 额定阻值：PT100的额定阻值为100欧姆，即在0摄氏
度下，其电阻值为100欧姆。

2. 温度范围：PT100的温度范围通常为-200摄氏度至+600
摄氏度。

不同型号的PT100可能具有不同的温度范围。

3. 精度：PT100的精度通常为±0.1摄氏度或更高。

精度
越高，测量结果越准确。

4. 线性度：PT100的线性度通常为±0.1%或更高。

线性度
表示温度与电阻之间的线性关系，越高表示越接近线性关系。

5. 响应时间：PT100的响应时间通常为几毫秒至几十毫秒。

响应时间表示传感器从温度变化到输出电信号变化所需的
时间。

6. 长度和直径：PT100的长度和直径可以根据具体应用需
求进行选择。

常见的长度为1米、2米或更长，直径通常为1.5mm至5mm。

7. 环境适应性：PT100通常具有良好的环境适应性，可以
在各种恶劣的工作环境下使用，如高温、低温、高湿度等。

8. 输出信号：PT100的输出信号通常为电阻值，可以通过
电桥或转换器将其转换为标准的电压或电流信号。

需要注意的是，不同厂家生产的PT100可能存在一些差异，因此在选择和使用时应注意参考厂家提供的具体技术参数。

PT100铂金属温度传感器使用铂金属pt100温度传感器原理及使用Pt100 温度传感器是正温度系数热敏电阻传感器，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

铂热电阻的线性较好，在0~100 摄氏度之间变化时，最大非线性偏差小于0.5 摄氏度，Pt100 温度传感器主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤ 5mA。

PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT) 其中α=0.00392,Ro为100Ω(在0℃的电阻值),T 为摄氏温度,因此白金作成的电阻式温度检测器,又称为PT100。

1：Vo=2.55mA ×100(1+0.00392T)=0.255+T/1000 。

2：量测Vo时,不可分出任何电流,否则量测值会不準。

电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为2.55mA,使得量测电压V 如箭头所示为0.255+T/1000。

其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。

6V齐纳二极体的作用如7.2V齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为2.55V。

其后差动放大器之输出为Vo=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果现在室温为25℃,则输出电压为2.5V。

图1 PT100 传感器封装图无需注册应用领域:宽范围、高精度温度测量领域。

pt100测温原理
PT100是一种常用的温度传感器，它基于铂电阻的电阻与温度
呈线性关系的原理进行温度测量。

其工作原理如下：
铂电阻的电阻与温度成正比，即在一定温度范围内，电阻值随温度的升高而增加。

PT100的名称中的“100”代表了在0摄氏
度时，它的电阻为100欧姆。

根据电阻值与温度的线性关系，可以通过测量PT100的电阻值来推算温度的数值。

具体而言，PT100传感器通常由铂电阻制成，这种铂电阻的电
阻值随温度变化的规律是已知的。

一般来说，PT100的电阻-
温度关系可以采用国际电工委员会（IEC）定义的标准来描述。

常用的PT100温度传感器通常采用四线制连接方式。

在四线
制连接中，电流通过其中两根线路，而另外两根线路则用于测量电阻值。

通过测量电压和已知的电流值，可以计算出PT100的电阻值。

进一步根据已知的电阻-温度关系，即可得知当前
温度值。

需要注意的是，PT100传感器需要经过校准才能保证测量的准确性。

一般来说，校准通常会在特定温度点进行，以确保
PT100在各个温度范围内都能提供准确的测量值。

总结而言，PT100的测温原理是基于铂电阻的电阻与温度成正
比的线性关系。

通过测量PT100的电阻值，结合已知的电阻-
温度关系，可以准确地获取温度信息。

PT100温度传感器标准
PT100温度传感器是一种高精度的温度检测器，被广泛应用于各种温度测量场景。

下面将从测量范围、精度、重复性和响应时间等方面介绍PT100温度传感器的标准。

1. 测量范围
PT100温度传感器的测量范围为-200℃至+850℃。

这意味着PT100可以测量从极低温度到极高温度范围内的温度值，具有较宽的测量范围。

2. 精度
PT100温度传感器的精度等级一般为A级和B级。

A级精度通常适用于高精度测量，其误差范围一般在±（0.15+0.002|t|）℃之间；B级精度通常适用于一般精度测量，其误差范围一般在±（0.30+0.005|t|）℃之间。

其中，|t|表示被测温度的绝对值。

3. 重复性
PT100温度传感器的重复性一般为0.25℃。

这意味着在相同的测量条件下，多次测量的结果之间的差异不会超过0.25℃。

这种高重复性使得PT100传感器在需要高精度测量的应用中具有优势。

4. 响应时间
PT100温度传感器的响应时间一般为≤75s，具体时间与测量条件有关。

在温度变化较快的环境中，PT100可以快速地响应温度变化；而在温度变化缓慢的环境中，其响应时间可能会稍长一些。

总结：
PT100温度传感器具有较宽的测量范围、高精度、高重复性和较快的响应时间等特点，使其成为一种优秀的温度检测器。

在各种温度测量场景中，可以根据实际需求选择合适的PT100传感器以满足精度和性能要求。

Pt100 就是说它的阻值(zǔ zhí)在 0 度时为 100 欧姆， PT100 温度传感器。

是一种以铂(Pt)作成的电阻式温度(wēndù)传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100 温度传感器的主要(zhǔyào)技术参数如下：测量范围： -200℃~+850℃；允许偏差值△℃： A 级± (0.15＋0.002 │t │ )， B 级±(0.30＋0.005 │t │ )；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流(diànliú)≤5mA。

此外， Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

PT100 温度传感器三根芯线的接法PT100 铂电阻传感器有三条引线,可用 A、B、C (或者黑、红、黄)来代表三根线,三根线之间有如下规律： A 与 B 或者 C 之间的阻值常温下在 110 欧摆布,B 与 C 之间为 0 欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别.仪表上接传感器的固定端子有三个：A 线接在仪表上接传感器的一个固定的端子.B 和C 接在仪表上的此外两个固定端子， B 和 C 线的位置可以互换,但都得接上，。

如果中间接有加长线,三条导线的规格和长度要相同。

热电阻的 3 线和 4 线接法：是采用 2 线、 3 线、 4 线，主要由使(选)用的二次仪表来决定。

普通显示仪表提供三线接法， PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

普通 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源， PLC 通过另两颗测量 PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

PT100 温度传感器6、外形小巧，经济实用久耐用2、活动螺丝(luó sī)固定，使用方便3、按照国际(guójì) I EC751 国际标准创造，即插即用4、多种探头尺寸(chǐ cun)可选、适应面广5、高精度、高稳定、高灵敏●测温范围:-200-400℃●探头长度:5cm/10cm/15cm/20cm●探头直径: Φ5mm●电阻变化:0.3851 Ω/℃●安装方式:活动螺丝固定●螺丝规格:M8*1.0 ●引线长度:普通 2 米，可订制长度(专用引线) ●引线接法:三线式●接线方式:接线叉●套管材质:不锈钢●传感器件:PT (铂)PT100 温度传感器0℃时电阻(diànzǔ)值为100Ω，电阻变化率为0.3851 Ω/℃。

Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。

热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，PT100分度表Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许差值△℃：A级±（0.15＋0.002│t│）， B级±（0.30＋0.005│t │）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。

为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V 参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D 转换器和运放的线性度要高。

同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。

Pt100温度传感器的使用，Pt100温度传感器是一个模拟信号，它在实际应用中有二种形式：一种是不需要显示的主要采集到plc，这样的话在使用的时候就是只需要一块pt100的集成电路，要注意的是这个集成电路采集的不是电流信号是电阻值，pt100的集成电路（需要一个＋－12VDC电源提供工作电压）直接把采集到的电阻变为1-5VDC 输入到plc，经过简单的+-*/计算就可以得到相应的温度值．（这样的形式可以同时采集多路），还有一种就是单独的一个pt100温度传感器（工作电源是24VDC），产生一个4-20MA的电流，然后再通过一个4-20MA电流电路板把4-20MA的电流变为1-5V电压，这个不一样的就是可以窜连一个电磁指示仪表，其他的基本一样就不作详细说明了．附pt100温度传感器产品说明：Pt100温度传感器产品规格:Pt100/Pt1000测量温度范围-50℃~450℃Pt100，Pt1000薄膜铂热电阻元件,标准安装螺纹M8X1，M10X1, 1/2”,3/4”,M27X2 任选探头保护管直径Φ4，Φ5，Φ6应用范围* 轴瓦，缸体，油管，水管，汽管，纺机，空调，热水器等狭小空间工业设备测温和控制。

pt100种类
（实用版）
目录
1.PT100 热敏电阻的概述
2.PT100 的种类
3.PT100 的应用领域
正文
PT100 热敏电阻是一种广泛应用的温度传感器，主要由金属热敏电阻材料制成。

PT100 是其中一种常见的热敏电阻，其全称为白金电阻温度传感器。

这种热敏电阻具有线性的电阻 - 温度特性，被广泛应用于各种温度测量场景。

PT100 热敏电阻的种类主要有以下几种：
1.普通 PT100 热敏电阻：这是最常见的 PT100 类型，具有线性的电阻 - 温度特性，通常用于一般的温度测量场景。

2.薄膜 PT100 热敏电阻：这种热敏电阻采用薄膜技术制作，具有体积小、重量轻、响应速度快等特点，适用于对温度灵敏度要求较高的场景。

3.陶瓷 PT100 热敏电阻：陶瓷 PT100 热敏电阻具有耐腐蚀、抗震动、稳定性好等特点，适用于对温度稳定性要求较高的场景。

4.毫伏级 PT100 热敏电阻：这种热敏电阻的电阻值在毫伏级别，具有高精度、高稳定性等特点，适用于对温度精度要求较高的场景。

PT100 热敏电阻的应用领域非常广泛，包括工业自动化、医疗设备、环境监测、家电产品等。

例如，在工业自动化领域，PT100 热敏电阻可以用于监测设备的温度，以确保设备的正常运行；在医疗设备领域，PT100 热敏电阻可以用于监测体温，以确保医疗设备的准确性；在环境监测领域，PT100 热敏电阻可以用于监测环境温度，以确保环境的舒适度。

热电阻pt100温度范围
摘要：
1.热电阻pt100 的简介
2.热电阻pt100 的温度范围
3.热电阻pt100 的应用领域
4.热电阻pt100 的测量原理
5.热电阻pt100 的优点
正文：
热电阻pt100 是一种广泛应用于工业领域的温度传感器，能够准确测量零下几十度到零上几百度的温度范围。

它的全称是铂电阻，具有线性度好、可靠性高、编程方便等优点，因此备受欢迎。

热电阻pt100 的工作原理非常简单，它是根据金属铂的电阻随温度单值变化的规律来测量温度的。

在0 摄氏度时，热电阻pt100 的阻值为100 欧姆，而在100 摄氏度时，阻值约为138.5 欧姆。

通过测量电阻值的变化，可以精确计算出温度的变化。

除了在工业领域，热电阻pt100 也应用于医疗、电机、温度计算、卫星、气象等领域。

例如，它可以轻松地固定在空调出风口、宠物身边等位置，实时监测温度变化，确保舒适的生活环境。

pt100种类PT100是一种常见的温度传感器，常用于工业自动化领域。

它的插头形状通常为插针式或插座式，方便与其他设备连接。

PT100能够精确测量温度，并将其转换为电阻值。

以下是关于PT100的一些主要特点和应用领域的介绍。

一、PT100的特点PT100的主要特点包括以下几个方面：1. 高精度：PT100传感器具有较高的测量精度，通常能够达到0.1°C的精度水平，适用于对温度要求较高的场合。

2. 宽温度范围：PT100传感器的工作温度范围较广，可覆盖从-200°C到+600°C的温度范围。

3. 稳定性好：PT100传感器具有较好的长期稳定性和温度漂移性能，能够在长时间使用中保持较高的准确度。

4. 抗干扰性强：PT100传感器对电磁干扰和其他环境干扰具有较强的抗扰动能力，能够保证测量结果的可靠性。

5. 耐高温性能：PT100传感器能够在高温环境下正常工作，适用于高温工艺控制和热处理等领域。

二、PT100的应用领域PT100传感器在工业自动化领域有广泛的应用，以下是其中几个常见的应用领域：1. 温度测量与控制：PT100传感器可以用于测量和控制各种工业设备和系统中的温度，如炉温控制、冷却系统控制等。

2. 环境监测：PT100传感器可以用于监测环境温度，如室内温度监测、温湿度监测等。

3. 食品加工：PT100传感器可以用于食品加工过程中的温度控制，如烘烤过程、煮沸过程等。

4. 医疗设备：PT100传感器可以用于医疗设备中的温度测量和控制，如体温计、恒温箱等。

5. 实验室研究：PT100传感器可以用于实验室研究中的温度测量，如化学反应温度控制、生物实验温度控制等。

PT100是一种精确可靠的温度传感器，具有较高的测量精度和广泛的应用领域。

它在工业自动化、环境监测、食品加工、医疗设备和实验室研究等领域发挥着重要作用。

通过使用PT100传感器，可以实时监测和控制温度，提高生产效率和产品质量。
