数字万用表电阻的测量读数
- 格式:doc
- 大小:11.50 KB
- 文档页数:1
数字表读数:表面板上的数字是最大值,如200,读数是150即是150欧.200k,读数是185表示185k欧.其类推.如果测的数值超过最大值就要换档.
2k档,0.815,是0.815KΩ
20k档,3.38,是3.38KΩ
200k档,33.0,是33.0KΩ
2M档,0.330,是0.33M
200M档,3.5,是3.5M
相对应的档,读数为相应的数字,加上该档位的单位符号。
PS:档位前面的数字,为该档位最大的测量值,读数时,不要管他。

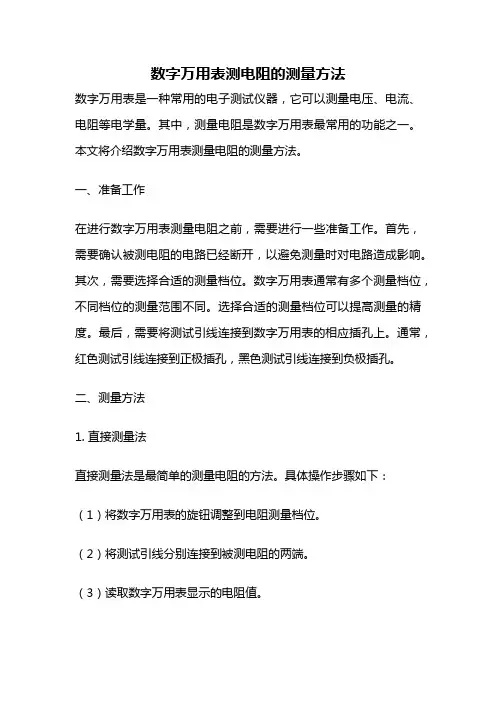

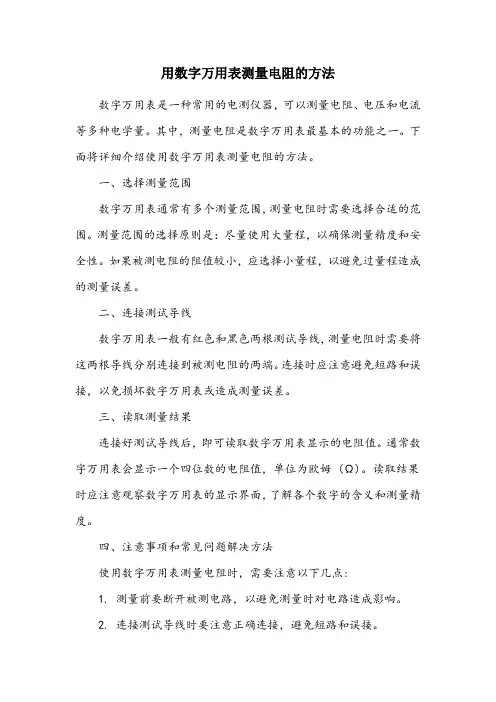

数字万用表测电阻的测量方法
数字万用表是一种常用的电子测试仪器,它可以测量电压、电流、电阻等电学量。其中,测量电阻是数字万用表最常用的功能之一。本文将介绍数字万用表测量电阻的测量方法。
一、准备工作
在进行数字万用表测量电阻之前,需要进行一些准备工作。首先,需要确认被测电阻的电路已经断开,以避免测量时对电路造成影响。其次,需要选择合适的测量档位。数字万用表通常有多个测量档位,不同档位的测量范围不同。选择合适的测量档位可以提高测量的精度。最后,需要将测试引线连接到数字万用表的相应插孔上。通常,红色测试引线连接到正极插孔,黑色测试引线连接到负极插孔。
二、测量方法
1. 直接测量法
直接测量法是最简单的测量电阻的方法。具体操作步骤如下:
(1)将数字万用表的旋钮调整到电阻测量档位。
(2)将测试引线分别连接到被测电阻的两端。
(3)读取数字万用表显示的电阻值。
需要注意的是,直接测量法只适用于电阻值较小的情况。如果被测电阻的电阻值较大,直接测量法可能会出现误差。
2. 并联测量法
并联测量法是一种常用的测量电阻的方法。具体操作步骤如下:
(1)将数字万用表的旋钮调整到电阻测量档位。
(2)将测试引线分别连接到被测电阻的两端。
(3)在被测电阻的两端并联一个已知电阻。
(4)读取数字万用表显示的电阻值。
根据并联电阻的公式,可以计算出被测电阻的电阻值。并联测量法可以避免直接测量法中可能出现的误差,提高测量的精度。
3. 串联测量法
串联测量法也是一种常用的测量电阻的方法。具体操作步骤如下:
(1)将数字万用表的旋钮调整到电阻测量档位。

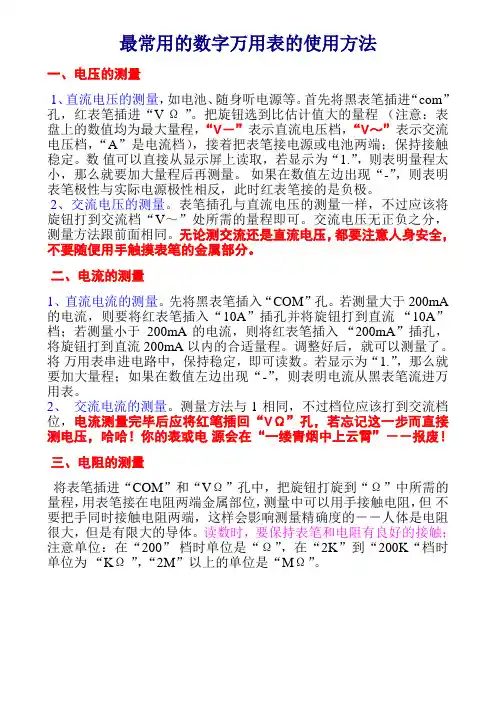

数字万用表使用方法
2010-01-27 10:15
简介:数字万用表相对来说,属于比较简单的测量仪器。本篇,作者就教大家数字万用表的正确使用方法。从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始,让你更好的掌握万用表测量方法。
一、电压的测量
1、直流电压的测量,如电池、随身听电源等。首先将黑表笔插进“com”孔,红表笔插进“V Ω ”。把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程,“V-”表示直流电压档,“V~”表示交流电压档,“A”是电流档),接着把表笔接电源或电池两端;保持接触稳定。数值可以直接从显示屏上读取,若显示为“1.”,则表明量程太小,那么就要加大量程后再测量工业电器。如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。
2、交流电压的测量。表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档“V~”处所需的量程即可。交流电压无正负之分,测量方法跟前面相同。无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分。
二、电流的测量
1、直流电流的测量。先将黑表笔插入“COM”孔。若测量大于200mA的电流,则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档;若测量小于200mA的电流,则将红表笔插入“200mA”插孔,将旋钮打到直流200mA以内的合适量程。调整好后,就可以测量了。将万用表串进电路中,保持稳定,即可读数。若显示为“1.”,那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。

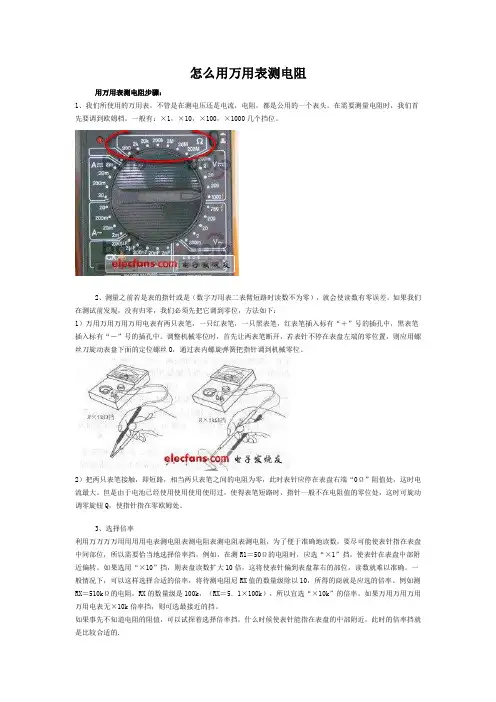

怎么用万用表测电阻
用万用表测电阻步骤:
1、我们所使用的万用表,不管是在测电压还是电流,电阻,都是公用的一个表头。在需要测量电阻时,我们首先要调到欧姆档。一般有:×1,×10,×100,×1000几个挡位。
2、测量之前若是表的指针或是(数字万用表二表臂短路时读数不为零),就会使读数有零误差。如果我们在测试前发现,没有归零,我们必须先把它调到零位,方法如下:
1)万用万用万用万用电表有两只表笔,一只红表笔,一只黑表笔,红表笔插入标有“+”号的插孔中,黑表笔插入标有“-”号的插孔中。调整机械零位时,首先让两表笔断开,若表针不停在表盘左端的零位置,则应用螺丝刀旋动表盘下面的定位螺丝O,通过表内螺旋弹簧把指针调到机械零位。
2)把两只表笔接触,即短路,相当两只表笔之间的电阻为零,此时表针应停在表盘右端“0Ω”阻值处,这时电流最大。但是由于电池已经使用使用使用使用过,使得表笔短路时,指针一般不在电阻值的零位处,这时可旋动调零旋钮Q,使指针指在零欧姆处。
3、选择倍率
利用万万万万用用用用电表测电阻表测电阻表测电阻表测电阻,为了便于准确地读数,要尽可能使表针指在表盘中间部位,所以需要恰当地选择倍率挡。例如,在测R1=50Ω的电阻时,应选“×1”挡,使表针在表盘中部附近偏转。如果选用“×10”挡,则表盘读数扩大10倍,这将使表针偏到表盘靠右的部位,读数就难以准确。一般情况下,可以这样选择合适的倍率,将待测电阻尼RX值的数量级除以10,所得的商就是应选的倍率。例如测RX=510kΩ的电阻,RX的数量级是100k,(RX=5.1×100k),所以宜选“×10k”的倍率。如果万用万用万用万用电表无×10k倍率挡,则可选最接近的挡。
万用表
数字万用表的准确度是测量结果中系统误差与随机误差的综合。它表示测量值与真值的一致程度,也反映测量误差的大小。一般讲准确度愈高,测量误差就愈小,反之亦然。下面就让艾驰商城小编对万用表测量电阻的方法及步骤来一一为大家做介绍吧。
测电阻:用万用表测量电阻时,应按下列方法操作:
选择合适的倍率挡。万用表欧姆挡的刻度线是不均匀的,所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜,且指针越接近刻度尺的中间,读数越准确。一般情况下,应使指针指在刻度尺的1/3~2/3间。
欧姆调零。测量电阻之前,应将2个表笔短接,同时调节“欧姆(电气)调零旋钮”,使指针刚好指在欧姆刻度线右边的零位。如果指针不能调到零位,说明电池电压不足或仪表内部有问题。并且每换一次倍率挡,都要再次进行欧姆调零,以保证测量准确。
读数:表头的读数乘以倍率,就是所测电阻的电阻值。
艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有10年工业用品电子商务领域研究,
以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路
器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城/
电阻的阻值⼤⼩——如何使⽤万⽤表测电阻
电阻的阻值⼤⼩——如何使⽤万⽤表测电阻
电阻是使⽤最多的电⼦元器件之⼀。如果在⽣产或是维修时,有⼀个电阻,它的标记已经看不清楚了,那么要怎么样才能快速的测出它的阻值呢?今天我们介绍下最简单快速的⽅法,怎么⽤万⽤表测电阻?只要使⽤万⽤表接触电阻的⼆端,就能快速的测试出它的阻值了,那具体的⽅法是怎么样的?万⽤表测电阻原理⼜是怎么样呢?
怎么⽤万⽤表测电阻步骤:
1、我们所使⽤的万⽤表,不管是在测电压还是电流,电阻,都是公⽤的⼀个表头。在需要测量电阻时,我们⾸先要调到欧姆档。⼀般有:×1,×10,×100,×1000⼏个挡位。
2、测量之前若是表的指针或是(数字万⽤表⼆表臂短路时读数不为零),就会使读数有零误差。如果我们在测试前发现,没有归零,我们必须先把它调到零位,⽅法如下:
1)万⽤万⽤万⽤万⽤电表有两只表笔,⼀只红表笔,⼀只⿊表笔,红表笔插⼊标有“+”号的插孔中,⿊表笔插⼊标有“-”号的插孔中。调整机械零位时,⾸先让两表笔断开,若表针不停在表盘左端的零位置,则应⽤螺丝⼑旋动表盘下⾯的定位螺丝O,通过表内螺旋弹
簧把指针调到机械零位。
2)把两只表笔接触,即短路,相当两只表笔之间的电阻为零,此时表针应停在表盘右端“0Ω”阻值处,这时电流最⼤。但是由于电池已经使⽤过,使得表笔短路时,指针⼀般不在电阻值的零位处,这时可旋动调零旋钮Q,使指针指在零欧姆处。
3、选择倍率
利⽤万表测电阻表测电阻,为了便于准确地读数,要尽可能使表针指在表盘中间部位,所以需要恰当地选择倍率挡。例如,在测R1=50Ω的电阻时,应选“×1”挡,使表针在表盘中部附近偏转。如果选⽤“×10”挡,则表盘读数扩⼤10倍,这将使表针偏到表盘靠右的部位,读数就难以准确。⼀般情况下,可以这样选择合适的倍率,将待测电阻尼RX值的数量级除以10,所得的商就是应选的倍率。例如测RX=510kΩ的电阻,RX的数量级是100k,(RX =5.1×100k),所以宜选“×10k”的倍率。如果万
数字万用表的使用说明
一.概述
DT830型数字万用表是三位半液晶显示小型数字万用表。它可以测量交、直流电压和交、直流电流,电阻、电容、三极管β值、二极管导通电压和电路短接等,由一个旋转波段开关改变测量的功能和量程,共有30档。
本万用表最大显示值为±1999,可自动显示“0”和极性,过载时显示“1”或“-1”,电池电压过低时,显示“←”标志,短路检查用蜂鸣器。
二.技术特性
1.测量范围
⑴交、直流电压(交流频率为45Hz~500Hz);
量程分别为200mV、2V、20V和1000五档,直流精度为±(读数的0.8%+2个字)以下,交流精度为±(读数的1%+5个字);
输入阻抗,直流档为10MΩ,交流档为10MΩ、100PF。
⑵交、直流电流
量程分别为200μA、2mA、200mA和10A五档,直流精度为±(读数的1.2%+2个字),交流精度为±(读数的2.0%+5个字),最大电压负荷为250mV(交流有效值)。
⑶电阻:
量程分别为:200Ω、2kΩ、200kΩ、20MΩ和20MΩ六档。精度为±(读数的2.0%+3个字)。
⑷二极管导通电压:
量程为0~1.5V,测试电流为1mA±0.5 mA。
⑸三极管β值检测:
测试条件为:VCE=2.8V,IB=10μA。
⑹短路检测:
测试电路电阻<20Ω±10Ω
2.采样时间:T S=0.4S。
三.面板及操作说明
1.显示器
三位半数字液晶显示屏
2.电源开关
按下,则接通电源,不用时应随手关断。
3.电容测量插座
测量电容时,将电容引脚插入插座中。
4.功能量程开关
选择不同的测量功能和量程。
数字万用表的操作规程
1 介绍
数字万用表:一种多用途电子测量仪器,一般包含安培计、电压表、欧姆计等功能,有时也称为万用计、多用计、多用电表,或三用电表.我们用数字万用表测量时需要明白其测量的原理,方法,从而理解性的记忆.本文介绍了万用表用的最多的几种测量包括:电阻的测量;直流、交流电压的测量;直流、交流电流的测量;二极管的测量;三极管的测量.
2 元件测量
2。1 电阻的测量
(1)测量步骤
● 首先红表笔插入V Ω孔 黑表笔插入COM 孔
● 量程旋钮打到“Ω"量程档适当位置
● 分别用红黑表笔接到电阻两端金属部分
● 读出显示屏上显示的数据
(2)注意
● 量程的选择和转换.量程选小了显示屏上会显示 “1。” 此时应换用较之大的量
程;反之,量程选大了的话,显示屏上会显示一个接近于 “0” 的数,此时应换
用较之小的量程.
● 如何读数?显示屏上显示的数字再加上边档位选择的单位就是它的读数。要提
醒的是在“200”档时单位是“Ω”,在
“2k~200k” 档时单位是“kΩ”,在
“2M ~2000M”档时单“M”。
● 如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量
程,对于大于1M Ω或更高的电阻,要几秒钟后读数才能稳定,这是正常的。
● 当没有连接好时,例如开路情况,仪表显示为“1”
● 当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被
测线路中,如有电源和储能元件,会影响线路阻抗测试正确性。
● 万用表的200M Ω档位,短路时有10个字,测量一个电阻时,应从测量读数中减

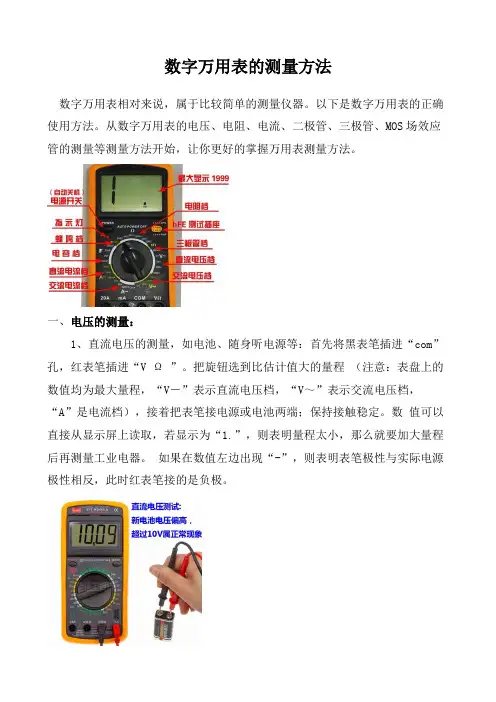

数字万用表的测量方法
数字万用表相对来说,属于比较简单的测量仪器。以下是数字万用表的正确使用方法。从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始,让你更好的掌握万用表测量方法。
一、电压的测量:
1、直流电压的测量,如电池、随身听电源等:首先将黑表笔插进“com”孔,红表笔插进“V Ω ”。把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程,“V-”表示直流电压档,“V~”表示交流电压档,“A”是电流档),接着把表笔接电源或电池两端;保持接触稳定。数值可以直接从显示屏上读取,若显示为“1.”,则表明量程太小,那么就要加大量程后再测量工业电器。如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。
2、交流电压的测量:表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档“V~”处所需的量程即可。交流电压无正负之分,测量方法跟前面相同。无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分。
二、电流的测量:
1、直流电流的测量:先将黑表笔插入“COM”孔。若测量大于200mA的电流,则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档;若测量小于200mA的电流,则将红表笔插入“200mA”插孔,将旋钮打到直流200mA以内的合适量程。调整好后,就可以测量了。将万用表串进电路中,保持稳定,即可读数。若显示为“1.”,那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。
2、交流电流的测量:测量方法与1相同,不过档位应该打到交流档位,电流测量完毕后应将红笔插回“VΩ”孔,若忘记这一步而直接测电压,表或电源就报废了。
万用表测量电阻原理
电阻是电路中常见的基本元件之一,它的主要作用是控制电路中的电流和电压等参数,目前广泛应用于各种电子设备和电路中。而万用表测量电阻也是电子工程师们常用的基本
测量方法之一,本文将详细介绍万用表测量电阻的原理和方法。
一、万用表的基本结构
万用表是一种用来测量电路各项参数的通用性测量工具,其主要结构包括表头、表身、控制旋钮等部分。表头主要包括一些测量电路所需要的探针和数字显示屏,用来显示电路
中被测参数的数值。表身则是安装表头的主要部分,控制旋钮用来控制表头的显示数值和
测量参数的选择。
二、万用表测量电阻的原理
万用表测量电阻的原理基本上是利用欧姆定律和电流表的工作原理,通过流经被测电
阻的电流和电阻本身的电阻值来计算电路中电阻的数值。
在电路中测量电阻时,先将控制旋钮选择为电阻测量档位,然后将表头的两根探针分
别接在待测电阻的两端,此时万用表的内部电路会输出一定的电流经过被测电阻,然后通
过探针的接触点读取流经电阻的电势差和电流强度等参数,根据欧姆定律,可以计算出电
阻的数值,最后通过数字显示屏显示出电阻的数值。
三、万用表测量电阻的注意事项
虽然万用表测量电阻的方法很简单,但在实际操作中仍然需要注意一些事项:
1.被测电路必须处于断电状态,避免电流干扰和对电阻产生误差。
2.探针接触点必须紧密接触待测电阻的导体表面,避免接触不良产生误差;
3.万用表的电阻测量档位必须根据被测电阻的电阻值来选择,避免选择错误产生误
差;
4.万用表的电阻测量精度不同,用户在选择万用表时需要根据自己需要的测量精度来
选择不同的万用表。

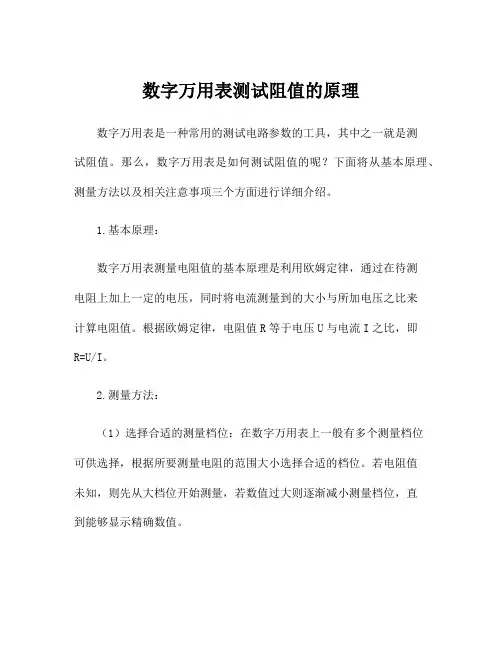

数字万用表测电阻原理
一、引言
数字万用表是一种常见的电子测量仪器,广泛应用于电子、电气、通讯、计算机等领域。其中,电阻测量是数字万用表最基本的功能之一,也是电子工程师经常使用的测量手段之一。本文将介绍数字万用表测电阻的原理,并通过实例加深理解。
二、数字万用表测电阻原理
数字万用表测电阻的原理是利用欧姆定律,通过在电路中加入一个已知电流,然后测量电路中的电压和电流,从而计算出电阻值。具体步骤如下:
1. 选择电阻测量档位
数字万用表通常有多个电阻测量档位,例如200欧姆、2千欧姆、20千欧姆、200千欧姆等。应根据待测电阻的大小选择合适的档位。
2. 接入待测电阻
将待测电阻接入数字万用表的电路中,通常是将待测电阻两端与数字万用表的测试引线相连。
3. 读取电阻值
在数字万用表上读取待测电阻的电阻值,通常以欧姆(Ω)为单位。
三、实例分析
以下是一个实例,展示数字万用表测电阻的具体步骤和注意事项。
1. 实验目的
测量一个未知电阻的电阻值。
2. 实验器材
数字万用表、未知电阻。
3. 实验步骤
① 将数字万用表的旋钮调整到电阻测量档位。
② 将未知电阻两端与数字万用表的测试引线相连。
③ 读取数字万用表上显示的电阻值。
4. 实验结果
在200欧姆档位下,读取到的电阻值为127.3欧姆。
5. 实验分析
通过实验测量,我们得到了未知电阻的电阻值。需要注意的是,数字万用表测量电阻时需要保证待测电路处于断电状态,否则会影响测量结果。
四、总结
数字万用表是一种方便实用的电子测量仪器,通过测量电阻值可以判断电路中是否存在故障,也可以对电路进行调试和优化。本文介绍了数字万用表测电阻的原理和实例,希望能够帮助读者更好地理解和应用数字万用表。
万用表测电阻方法详解
一、万用表测电阻- -简介
万用表分为传统万用表和数字万用表,传统万用表是指针电磁偏转式的,每次使用前都需进行机械调零,使用较繁琐且示数的读取具有主观性,并不精确,现在已很少使用;而数字式万用表可直接显示数字,无需观察刻度进行读数,结果较精确,目前使用较为广泛。
二、传统万用表测电阻步骤
步骤一:将档位旋钮旋至合适的电阻档位上;
步骤二:将万用表的两个笔头短接,观察其指针是否指向零位置(最右边),若未指于零位置处,则通过机械调节使其归零;
步骤三:将万用表两表笔分别接在电阻两端;
步骤四:观察万用表读数(注意:不同于电流电压测量时从左边开始读数,电阻的起始位置在右边),并将万用表读数与电阻量程相结合,得到最后电阻值。

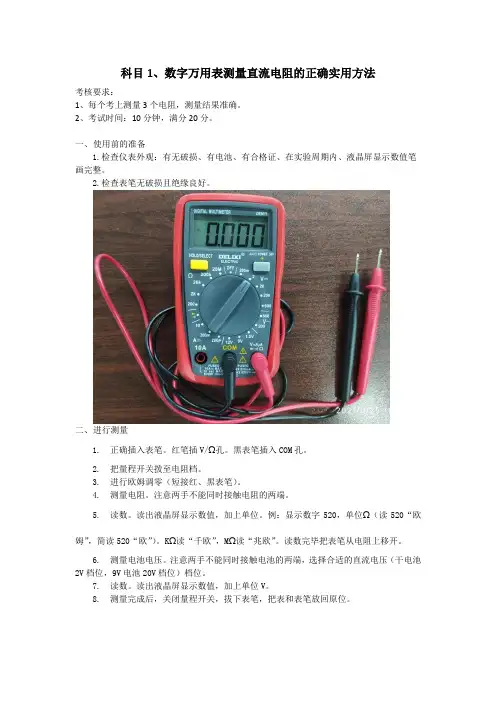

三、数字万用表测电阻步骤
步骤一:将黑表笔插入“COM”孔,将红表笔插入“VΩ”孔;
步骤二:选择适当的电阻量程,将黑表笔和红表笔分别接在电阻两端,注意尽量不要用手同时接触电阻两端,由于人体是一个很大的电阻导体,这样做会影响电阻的测量精确性;
步骤三:将显示屏上显示数据与电阻量程相结合,得到最后的测量结果。
万用表测电阻相关文章推荐阅读:
压敏电阻测量方法
压敏电阻是一种特殊材料电阻,其阻值与施加在其两端的电压有关。测量其阻值的方法如下:
1. 准备一个数字万用表,选择电阻测量档位。
2. 将压敏电阻两端的引线分别连接到数字万用表的测量端口。
3. 施加一个较小的电压到压敏电阻两端,一般为1V。
4. 记录此时数字万用表读数。
5. 施加一个较大的电压到压敏电阻两端,一般为10V。
6. 记录此时数字万用表读数。
7. 用以下公式计算压敏电阻的电阻值:
R = (U2-U1)/I
其中,R为压敏电阻的电阻值,U2为施加较大电压时的数字万用表读数,U1为施加较小电压时的数字万用表读数,I为施加的电流值,一般为1mA。
以上就是压敏电阻的测量方法。需要注意,使用时要保证施加的电压不超过压敏电阻的最大额定电压,以免损坏压敏电阻。
