沉井基础资料

沉井基础施工沉井一般由①井壁、②刃脚、③隔墙、④井孔、⑤凹槽、⑥射水管、⑦封底和⑧盖板等组成，如图2-5所示。

沉井在施工中具有独特优点：占地面积小；不需要板桩围护；与大开挖相比较，挖土量小；对邻近建筑的影响比较小；操作简便，无需特殊的专用设备。

图2-5 沉井基础示意图一、准备工作沉井钻孔要求：（1）面积在200m2以下（包括200m2）的沉井，应有一个钻孔（可布置在中心位置）。

（2）面积在200m2以上的沉井，在四角（圆形为相互垂直的两直径端点）应各布置一个钻孔。

（3）特大沉井可根据具体情况增加钻孔。

（4）钻孔底标高应深于沉井的终沉标高。

（5）每座沉井应有一个钻孔提供土的各项物理力学指标、地下水位和地下水含量资料。

二、沉井制作沉井的制作程序主要包括：测量定位、沉井分节、铺设承垫木、模板支设及拆除、施工缝处理等内容。

具体规定如下：1.平整场地（1）沉井位于浅水或可能被水淹没的岸滩上时，宜就地筑岛制作。

在地下水位较低的岸滩，若土质较好时，可开挖基坑制作沉井。

（2）在岸滩上或筑岛制作沉井，要先将场地平整夯实，以免在灌筑沉井过程中和拆除支垫时，发生不均匀沉陷。

若场地土质松软，应加铺一层30～50cm 厚的砂层，必要时，应挖去原有松软土层，然后铺以砂层。

当石渣、漂卵石等取材方便时，常不挖除松软土壤，可直接回填夯实，以便施工。

（3）沉井在制作至下沉过程中位于无被水淹没可能的岸滩上时，如地基承载力满足设计要求，可就地整平夯实制作；如地基承载力不够，应采取加固措施。

（4）沉井可在基坑中灌筑，但应防止基坑为暴雨所淹没。

并应注意观察洪水，做好防洪措施。

在总的进度安排中，应抓住枯水期的有利季节。

（5）运输线路，风、水管路，电力线的铺设以及混凝土厂起吊设备的布置等，均应事先详细计划，妥善安设，以免干扰沉井施工作业。

2.测量定位在沉井地点进行测量工作，应符合下列要求：（1）定位轴线应保证能随时可以检查沉井的下沉位置。

（2）检查沉井标高的临时水准点应设在沉井施工影响范围以外，且安全可靠的地方。

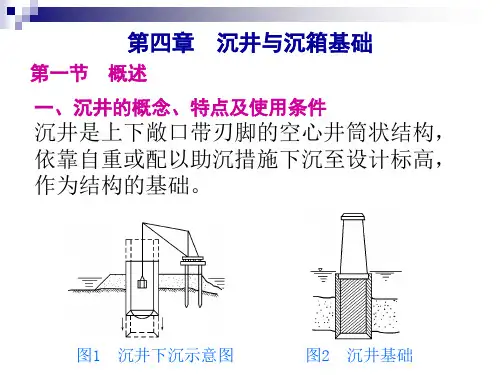

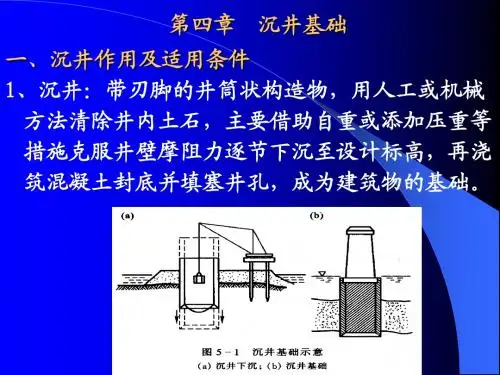

1沉井是一种井筒状空腔结构物，是在预制好的井筒内挖土，依靠井筒自身重力或借助外力克服井壁与地层的摩擦阻力逐步沉入地下至设计高程，最终形成桥梁墩台或其他建筑物基础的一种深基础形式。

2沉井基础的特点：1）埋置深度可以很大，整体性强稳定性好，有较大的承载面积，能承受较大的垂直荷载和水平荷载2）沉井是基础的组成部分，在下沉的过程中引起挡土和防水的临时围堰作用，不需要另设坑壁支撑或板柱围堰，既节约了材料，又筒化了施工3）在各类地下构筑物中，沉井结构又可作地下构筑物的围护结构，沉井内部空间亦可得到充分利用4）沉井在深基础施工中，具有占地面积小，挖土量少。

对邻近建筑物等环境影响比较小的优点5）不需要特殊专业设备，且操作简便，技术可靠，节省投资。

沉井基础的缺点：1）施工工期长2）对粉、细砂类土在井内抽水易发生流沙现象，造成沉井倾斜3）沉井下沉过程中遇到大的孤石，树干或井底岩层表面倾斜过大，均会给施工带来一定的困难。

3沉井的分类：1）沉井按施工方法分类：一般沉井、浮运沉井；2）沉井按建筑材料分类：混凝土沉井、钢筋混凝土沉井、竹混凝土沉井、刚沉井；3）按沉井的平面形状可分为：圆形、矩形、圆端形。

4沉井一般由井壁、刃脚、内隔墙、井孔、凹槽、封底和顶盖板、射水管等组成。

5沉井基础施工一般可分为旱地施工、水中筑岛、浮运沉井三种。

1单桩承载力容许值是指单桩在荷载作用下，地基土和桩本身的强度和稳定性，得到保证，变形也在容许范围内，以保证结构物的正常使用所能承受的最大荷载。

2单桩轴向荷载传递机理：桩的承载力是桩与共同作用的结果，当轴向荷载逐步施加于单桩桩顶时，桩身上部受到压缩而产生相对与土的向下位移，与此同时，桩侧表示就会受到土的向上摩阻力，随着荷载增加，桩身的压缩量和位移量增大，桩身下部的摩阻力逐步调动引来，桩底土层也因受到压缩产生桩端阻力，因此，可以认为土对桩的支撑力是由桩侧摩阻力和桩端阻力两部分组成。

a)负摩阻力：当桩周围土体因某种原因发生下沉，其沉降变形大于桩身的沉降变形时在桩侧表面将出现向下作用的摩阻力。

沉井基础在修建负荷较大的建筑物时，其基础要坐落在坚固、有足够承载能力的土层上，当这类土层距地表成较深（8m ～30m ）,天然基础和桩基础都 受水文地质条件限制时，常采用沉井基础。

沉井是桥梁墩（台）深基础的一种常用类型。

如图1。

沉井在下沉过程中，坑壁不需要临时支撑和防止围堰。

如果沉井报穿过的土层允许排水开挖下沉，则沉井的埋臵深度很容易达到，其垂直度亦好控制。

如果遇到饱和水分土层时，排水开挖会出现翻砂现象，往往造成沉井歪斜。

如果遇到孤石、倒木、溶洞及坚硬的障碍物时，需做特殊处理。

沉井是基础的组成部分之一，具有设计需要的壁厚和垂直隔墙，为上下开口的筒形结构物，通常用混凝土或钢筋混凝土制成。

底节沉井一般是在河床或滩地筑岛上建造，特殊情况可采用浮式沉井，在其强度达到设计要求后，抽除刃脚垫木，对称、均匀地挖去井内土，通过取土井孔运出井外弃之。

随着井内土面逐渐下降，沉井在自重的作用下，克服刃脚土的支承力和外井壁与土的摩阻力而下沉。

此时的井壁起着支撑坑壁土不内塌的作用。

沉埋的全部高度是依据施工条件，分成若干节制成的。

当第一节沉井沉到适当位臵后，在其上接高第二节沉井，然后再继续下沉。

就这样接高、下沉、再接高、再下沉，直至达到设计标高，清理基底后进行封底、填充和浇筑顶盖板。

一、适用范围和准备工作 一）、适用范围当天然基础和桩基础受水文、地质条件限制施工困难时，可采用沉井基础，沉井基础尤其适用于竖向各横向承载力大的深基础。

由于沉井种类不同，各自的适用范围亦有所区别，应根据需要进行选择。

㈠沉埋种类1、按制造情况可分为：⑴就地浇筑下沉沉井：多采用混凝土或钢筋混凝土沉井，筑岛立模浇筑混凝土后，就地挖土下沉。

⑵浮式沉井：多为钢壳井壁，亦有空腔钢丝网水泥薄壁沉井、钢筋混凝土薄壁沉井，是在岸上制造成型，通过滑道等方法下水浮运到位。

还有的在船上制作成型，采用一整套吊装设备和措施，使其浮运到位下沉，或采用船运到位，用沉船方法，使其下沉。
