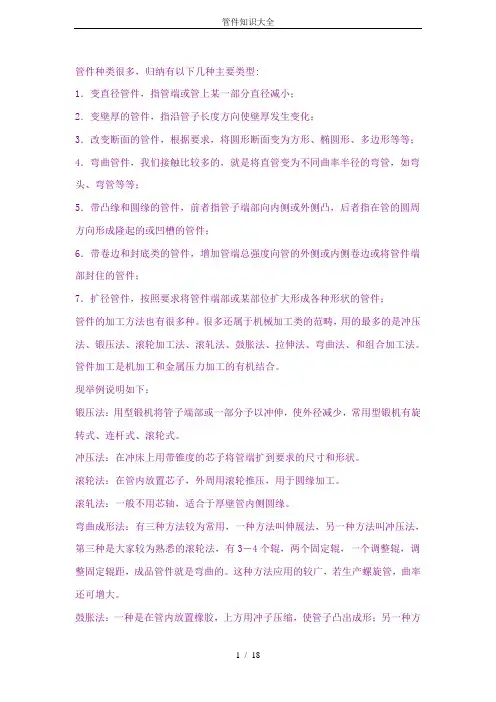

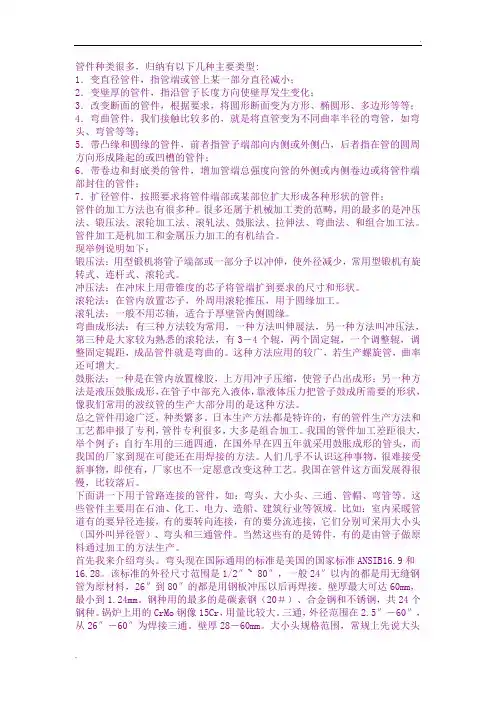

管件种类很多，归纳有以下几种主要类型:1．变直径管件，指管端或管上某一部分直径减小；2．变壁厚的管件，指沿管子长度方向使壁厚发生变化；3．改变断面的管件，根据要求，将圆形断面变为方形、椭圆形、多边形等等；4．弯曲管件，我们接触比较多的，就是将直管变为不同曲率半径的弯管，如弯头、弯管等等；5．带凸缘和圆缘的管件，前者指管子端部向内侧或外侧凸，后者指在管的圆周方向形成隆起的或凹槽的管件；6．带卷边和封底类的管件，增加管端总强度向管的外侧或内侧卷边或将管件端部封住的管件；7．扩径管件，按照要求将管件端部或某部位扩大形成各种形状的管件；管件的加工方法也有很多种。
很多还属于机械加工类的范畴，用的最多的是冲压法、锻压法、滚轮加工法、滚轧法、鼓胀法、拉伸法、弯曲法、和组合加工法。
管件加工是机加工和金属压力加工的有机结合。
现举例说明如下：锻压法：用型锻机将管子端部或一部分予以冲伸，使外径减少，常用型锻机有旋转式、连杆式、滚轮式。
冲压法：在冲床上用带锥度的芯子将管端扩到要求的尺寸和形状。
滚轮法：在管内放置芯子，外周用滚轮推压，用于圆缘加工。
滚轧法：一般不用芯轴，适合于厚壁管内侧圆缘。
弯曲成形法：有三种方法较为常用，一种方法叫伸展法，另一种方法叫冲压法，第三种是大家较为熟悉的滚轮法，有3－4个辊，两个固定辊，一个调整辊，调整固定辊距，成品管件就是弯曲的。
这种方法应用的较广，若生产螺旋管，曲率还可增大。
鼓胀法：一种是在管内放置橡胶，上方用冲子压缩，使管子凸出成形；另一种方法是液压鼓胀成形，在管子中部充入液体，靠液体压力把管子鼓成所需要的形状，像我们常用的波纹管的生产大部分用的是这种方法。
总之管件用途广泛，种类繁多。
日本生产方法都是特许的，有的管件生产方法和工艺都申报了专利，管件专利很多，大多是组合加工。
我国的管件加工差距很大，举个例子：自行车用的三通四通，在国外早在四五年就采用鼓胀成形的管头，而我国的厂家到现在可能还在用焊接的方法。
人们几乎不认识这种事物，很难接受新事物，即使有，厂家也不一定愿意改变这种工艺。
我国在管件这方面发展得很慢，比较落后。
下面讲一下用于管路连接的管件，如：弯头、大小头、三通、管帽、弯管等。
这些管件主要用在石油、化工、电力、造船、建筑行业等领域。
比如：室内采暖管道有的要异径连接，有的要转向连接，有的要分流连接，它们分别可采用大小头（国外叫异径管）、弯头和三通管件。
当然这些有的是铸件，有的是由管子做原料通过加工的方法生产。
首先我来介绍弯头。
弯头现在国际通用的标准是美国的国家标准ANSIB16.9和16.28。
该标准的外径尺寸范围是1/2″~ 80″，一般24″以内的都是用无缝钢管为原材料，26″到80″的都是用钢板冲压以后再焊接。
壁厚最大可达60mm，最小到1.24mm。
钢种用的最多的是碳素钢（20＃）、合金钢和不锈钢，共24个钢种。
锅炉上用的CrMo钢像15Cr，用量比较大。
三通，外径范围在2.5″－60″，从26″－60″为焊接三通。
壁厚28－60mm。
大小头规格范围，常规上先说大头规格，再说小头规格，大头最小0.75″，小头最小0.5″，大头最大60″，小头最大48″，20－60″为焊接的，壁厚2.8－4.5mm。
下面我来讲一下弯头的分类方法，按它的曲率半径来分，可分为长半径弯头和短半径弯头。
长半径弯头指它的曲率半径等于1.5倍的管子外径，即R＝1.5D。
短半径弯头指它的曲率半径等于管子外径，即R＝D。
式中的D为弯头直径，R为曲率半径。
若按压力等级来分，大约有十七种，和美国的管子标准是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS；Sch80、Sch100、Sch120、Sch140、Sch160、XXS，其中最常用的是STD和XS两种。
按弯头的角度分，有45o弯头，有90o弯头和180o弯头。
这样一来弯头的种类是很多的，定货时定单常采取如下表示方法：如"LR STD 90o 8"，表示长半径，压力等级为STD，90o的8"弯头；又如，"SR XS 45o 4"表示短半径，压力等级为XS，45o的4"弯头。
以上为弯头的大概分类情况。
三通，一般有两种。
三个口直径相等的为等直径三通，两端直径相同，但汇流端直径与其它两个直径不同称为异径三通。
表示方法如下：对于等径三通，比如"T3"三通则表示外径是3英寸的等径三通。
对于异径三通，比如"T4×4×3.5"表示同径为四英寸异径为3.5英寸的异径三通。
压力等级和弯头的压力等级都是一样的，其规格范围也是一样的。
大小头，也是这个分法。
大小头的表示方法是大头直径乘以小头直径，例如"8×6"表示大头直径是8英寸，小头直径是6英寸的大小头。

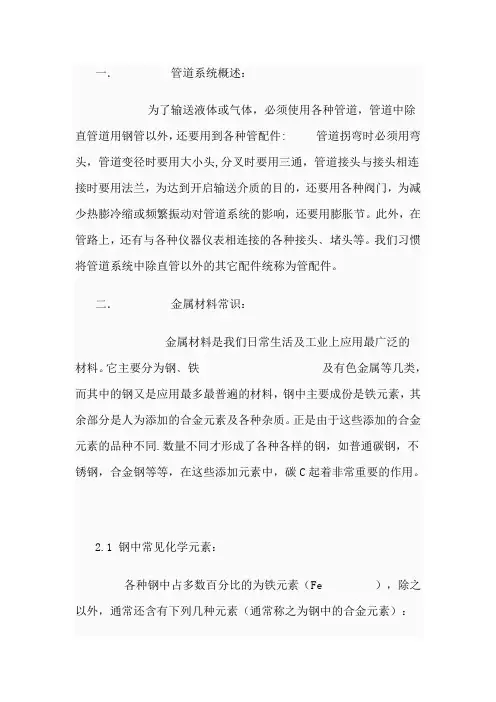

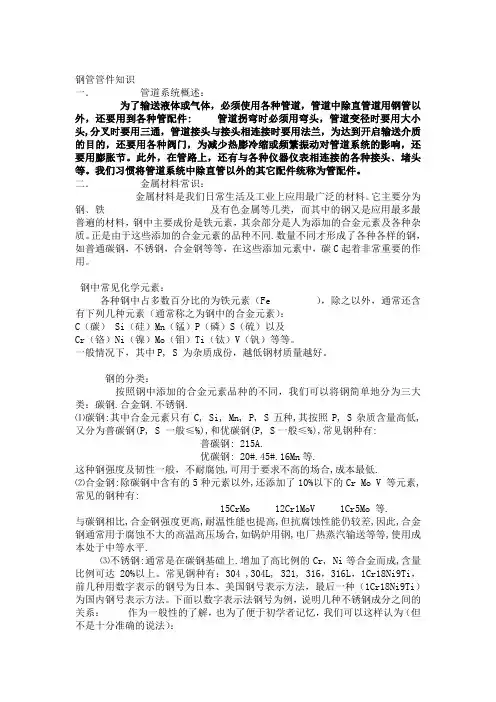

钢管管件知识一．管道系统概述：为了输送液体或气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件: 管道拐弯时必须用弯头，管道变径时要用大小头,分叉时要用三通，管道接头与接头相连接时要用法兰，为达到开启输送介质的目的，还要用各种阀门，为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节。
此外，在管路上，还有与各种仪器仪表相连接的各种接头﹑堵头等。
我们习惯将管道系统中除直管以外的其它配件统称为管配件。
二．金属材料常识：金属材料是我们日常生活及工业上应用最广泛的材料。
它主要分为钢﹑铁及有色金属等几类，而其中的钢又是应用最多最普遍的材料，钢中主要成份是铁元素，其余部分是人为添加的合金元素及各种杂质。
正是由于这些添加的合金元素的品种不同.数量不同才形成了各种各样的钢，如普通碳钢，不锈钢，合金钢等等，在这些添加元素中，碳C起着非常重要的作用。
2.1 钢中常见化学元素：各种钢中占多数百分比的为铁元素（Fe ），除之以外，通常还含有下列几种元素（通常称之为钢中的合金元素）：C（碳） Si（硅）Mn（锰）P（磷）S（硫）以及Cr（铬）Ni（镍）Mo（钼）Ti（钛）V（钒）等等。
一般情况下，其中P, S 为杂质成份，越低钢材质量越好。
2.2 钢的分类：按照钢中添加的合金元素品种的不同，我们可以将钢简单地分为三大类：碳钢.合金钢.不锈钢.⑴碳钢:其中合金元素只有C, Si, Mn, P, S五种,其按照P, S杂质含量高低,又分为普碳钢(P, S 一般≤0.040%),和优碳钢(P, S一般≤0.03%),常见钢种有:普碳钢: Q215A.Q235BF.优碳钢: 20#.45#.16Mn等.这种钢强度及韧性一般，不耐腐蚀,可用于要求不高的场合,成本最低.⑵合金钢:除碳钢中含有的5种元素以外,还添加了10%以下的Cr Mo V 等元素,常见的钢种有:15CrMo 12Cr1MoV 1Cr5Mo 等.与碳钢相比,合金钢强度更高,耐温性能也提高,但抗腐蚀性能仍较差,因此,合金钢通常用于腐蚀不大的高温高压场合,如锅炉用钢,电厂热蒸汽输送等等,使用成本处于中等水平.⑶不锈钢:通常是在碳钢基础上.增加了高比例的Cr, Ni等合金而成,含量比例可达20%以上。
常见钢种有：304 ,304L, 321, 316，316L，1Cr18Ni9Ti，前几种用数字表示的钢号为日本、美国钢号表示方法，最后一种（1Cr18Ni9Ti）为国内钢号表示方法。
下面以数字表示法钢号为例，说明几种不锈钢成分之间的关系：作为一般性的了解，也为了便于初学者记忆，我们可以这样认为（但不是十分准确的说法）：304-------基本型钢种，只含（C<0.08%）、 Cr（~18%）、Ni（~9%）304L-----超低碳C的304（C<0.05%）就叫 304L321------- 304 + Ti（~0.5%）316------- 304 + Mo(~2.5%)316L-----超低碳C的316（C<0.05%）就叫 316L不锈钢的强度、韧性指标是各种钢中最好的，其最特出的优点是抗腐蚀，在化工造纸等腐蚀性较强的场合就必须使用不锈钢，当然，其成本也是最高的。
2.3.钢的性能表示:一种钢性能的好坏,总要用一些指标来反映,来表示.对于钢,我们通常用其所含的化学成份,机械性能的数值来反映其质量和性能。
机械性能通常有三个指标：抗拉强度（σb, TS）：材料在拉断时能承受的最大外拉力。
. 屈服强度（σs, YS）：材料发生塑性变形能承受的最小外拉力。
延伸率( ψ, EL)：材料在拉断后，在长度方向上延长的百分比，此值越大，说明材料的塑性越好。
有时，还用硬度值、冲击韧性值等反映材料性能。
我们最常见的碳钢20#，Q235 及国外的 SS400，SS41， St37 等等，它们的性能是非常接近的，或者说基本可以相互替代，它们的有关参数大致如下：C：0.18-0.21% Si: 0.30% Mn:0.5% P,S 0.025%TS: ~550Mpa YS: ~260Mpa EL: ~ 25%2.4 钢的组织及其变化钢为什么会有性能的差别，其实与钢的内部组织结构有关。
通过显微镜可以看出，钢的内部是由许多不同的象细胞一样的小块块叠积而成的，再仔细观察，这些小块块其实归属于几种不同类别，我们通常将同一类的小块块称为一种“相”或一种“体”。
如我们平时所说的奥氏体、铁素体就是指钢中最常见的两种组织结构,也就是两种相。
一种钢中含有哪些相，每一种相所占的比例多少，相的形态如何，这些都直接影响钢的性能。
也就是说，如果钢中相的类型，比例，形态发生变化，钢的性能就要跟着发生变化。
那末，哪些因素会促使这些年变化呢？显然，钢的成分的变化肯定会影响钢的性能的变化，而对于成份固定的某一种钢来说，比如20#钢，或者304L，当它们被进行形变加工，进行热处理时，其性能也会发生变化。
归纳起来，影响钢的性能的主要因素是：成份、变形和温度。
2.5钢的热处理：为了使某种钢达到我们所希望的最佳性能，必须使其内部组织结构稳定于某一种稳定的结构状态。
在很多情况下，我们都必须对钢进行热处理。
因为我们的很多产品都是经过加工变形而成的，上面提到经变形的钢，其组织结构就要发生变化，也就是说，钢的性能就发生了变化，而这种变化往往是我们所不愿意的，这时我们就必须采取热处理的办法来消除这些变化，恢复钢的本来特性。
当然，我们还有因为其他考虑，进行其它方式的热处理。
几种钢经冷，热变形后的热处理方法参见附表1 。
2.6 钢号表示方法:世界各国钢号表示方法不尽一样,但多数按两类方法来表示:一类以含有的合金之素及其含量来表示,一类以钢种代号及强度数值来表示。
