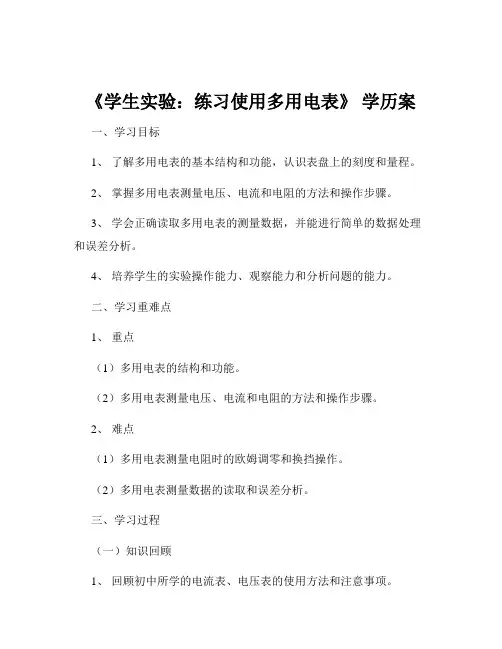

《学生实验：练习使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和功能，认识表盘上的刻度和量程。

2、掌握多用电表测量电压、电流和电阻的方法和操作步骤。

3、学会正确读取多用电表的测量数据，并能进行简单的数据处理和误差分析。

4、培养学生的实验操作能力、观察能力和分析问题的能力。

二、学习重难点1、重点（1）多用电表的结构和功能。

（2）多用电表测量电压、电流和电阻的方法和操作步骤。

2、难点（1）多用电表测量电阻时的欧姆调零和换挡操作。

（2）多用电表测量数据的读取和误差分析。

三、学习过程（一）知识回顾1、回顾初中所学的电流表、电压表的使用方法和注意事项。

2、复习电阻的定义式和欧姆定律。

（二）多用电表的结构和功能1、观察多用电表的外形，了解其表盘、选择开关、表笔插孔等结构。

2、认识表盘上的刻度，包括电压刻度、电流刻度和电阻刻度。

3、了解选择开关的作用，知道如何选择不同的测量量程。

（三）多用电表测量电压1、将选择开关拨到电压挡位，根据待测电压的大小选择合适的量程。

2、将红表笔插入“＋”插孔，黑表笔插入“”插孔。

3、并接在待测电路两端，注意表笔的极性，读取电压示数。

（四）多用电表测量电流1、将选择开关拨到电流挡位，根据待测电流的大小选择合适的量程。

2、将红表笔插入电流流入的插孔，黑表笔插入电流流出的插孔。

3、串联在待测电路中，读取电流示数。

（五）多用电表测量电阻1、机械调零：使用前，先检查表针是否指在左端零刻度处，若未指零，需用螺丝刀调节表盘下方的机械调零旋钮，使指针指零。

2、选挡：估计待测电阻的阻值大小，选择合适的倍率挡位。

3、欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端零刻度处。

4、测量：将表笔分别与待测电阻的两端接触，读取电阻示数。

5、换挡：若测量过程中需要更换倍率挡位，必须重新进行欧姆调零。

（六）数据读取和处理1、电压和电流的读数：根据所选量程，按照表盘上对应的刻度进行读数。

2、电阻的读数：用指针所指的刻度值乘以所选倍率。

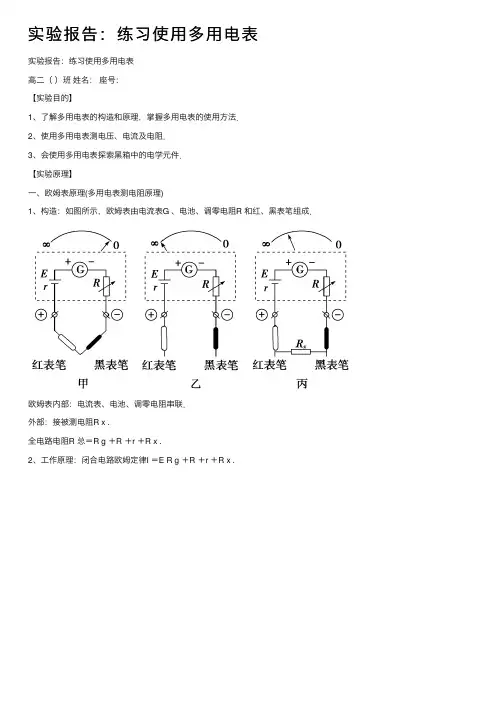

实验报告：练习使⽤多⽤电表实验报告：练习使⽤多⽤电表⾼⼆（）班姓名：座号：【实验⽬的】1、了解多⽤电表的构造和原理，掌握多⽤电表的使⽤⽅法．2、使⽤多⽤电表测电压、电流及电阻．3、会使⽤多⽤电表探索⿊箱中的电学元件．【实验原理】⼀、欧姆表原理(多⽤电表测电阻原理)1、构造：如图所⽰，欧姆表由电流表G 、电池、调零电阻R 和红、⿊表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .2、⼯作原理：闭合电路欧姆定律I ＝E R g ＋R ＋r ＋R x .3、刻度的标定：红、⿊表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这⼀过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图⼄)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻．三、多⽤电表1、多⽤电表可以⽤来测量电流、电压、电阻等，并且每⼀种测量都有⼏个量程．2、外形：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项⽬和量程．3、多⽤电表⾯板上还有：欧姆表的调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正负插孔(红表笔插⼊“＋”插孔，⿊表笔插⼊“－”插孔)．四、⼆极管的单向导电性1、晶体⼆极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所⽰．2、晶体⼆极管具有单向导电性(符号上的箭头表⽰允许电流通过的⽅向)．当给⼆极管加正向电压时，它的电阻很⼩，电路导通，如图⼄所⽰；当给⼆极管加反向电压时，它的电阻很⼤，电路截⽌，如图丙所⽰．3、将多⽤电表的选择开关拨到欧姆挡，红、⿊表笔接到⼆极管的两极上，当⿊表笔接“正”极，红表笔接“负”极时，电阻⽰数较⼩，反之电阻⽰数很⼤，由此可判断出⼆极管的正、负极．*注意事项：（1）因为表头是多⽤的，⽽电流必须从其正接线柱流⼊，表内⼜有电池，所以红表笔接的是表头的正接线柱，但却与电池负极相连，⽽⿊表笔与电池正极相连。

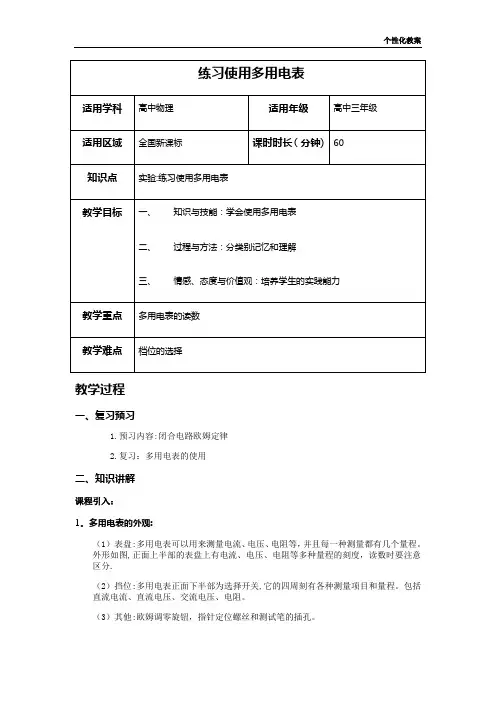

教学过程一、复习预习1.预习内容:闭合电路欧姆定律2.复习：多用电表的使用二、知识讲解课程引入：1。

多用电表的外观:（1）表盘:多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

外形如图,正面上半部的表盘上有电流、电压、电阻等多种量程的刻度，读数时要注意区分.（2）挡位:多用电表正面下半部为选择开关,它的四周刻有各种测量项目和量程。

包括直流电流、直流电压、交流电压、电阻。

（3）其他:欧姆调零旋钮，指针定位螺丝和测试笔的插孔。

2.多用电表的使用：（1）多用电表使用完毕，表笔必须从插孔中拔出,并将选择开关旋至“OFF”或交流电压最大档。

（2）红黑表笔的接法:无论选择何种档位,都要确保电流从红笔流入多用电表,从黑笔流出。

（3）档位的选择：在不超过量程的基础上尽可能使用小量程。

（4）欧姆档的使用：①内部构造：如图所示②操作步骤a.机械调零b.选择合适的欧姆档，将红黑表笔短接，进行欧姆调零，使指针指向0刻度（位于表盘的右侧）c.测电阻时,指针必须指在中值电阻附近，否则要重新选择欧姆档d.更换欧姆档位后必须重新进行欧姆调零3.多用电表的读数（1)直流电流和直流电压档的读数：直流电流和电压刻度是均匀的，读数时共用，但需按比例计算，如取5 mA量程读数时可利用满刻度数值为“50”的刻度线,只是“50”相当于“5 mA”。

（2）欧姆档的读数：读数×倍率（3）二极管具有单向导电性，若用欧姆表两表笔接触二极管两极，测得电阻较小时与黑表笔相连的为二极管的正极；测得电阻较大时，与黑表笔相连的为二极管的负极。

4.注意事项(1）忌不调零就使用多用电表。

(2）忌搞错连接方式,测电压需并联,测电流需串联。

（3）忌搞反直流电流方向,直流电要从正极测试笔插孔流入，从负极测试笔插孔流出。

(4)忌用手接触测试笔的金属杆,特别在测电阻时.(5)忌不进行欧姆表调零,就用多用电表测电阻值。

(6）忌只看读数不乘倍率.(7)改换欧姆挡量程后，忌不重新调零.（8）多用电表使用完毕，表笔必须从插孔中拔出，并将选择开关旋至“OFF”或交流电压最大档.（9）不论使用哪一挡位，电流必须从红表笔流入多用电表,从黑表笔流出。

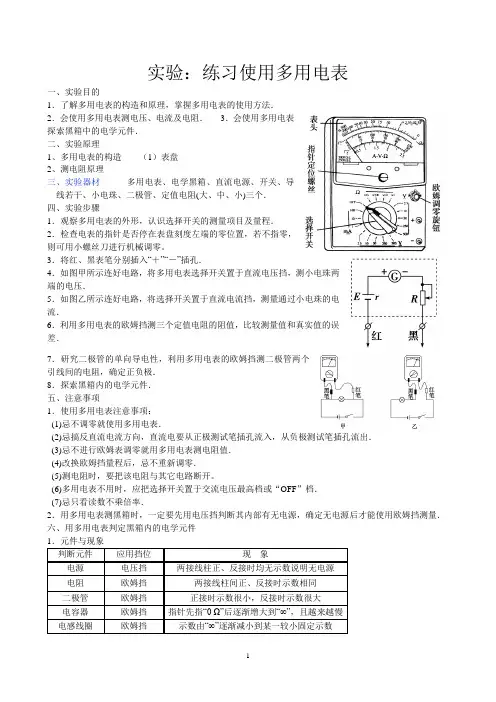

实验：练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会使用多用电表探索黑箱中的电学元件．二、实验原理1、多用电表的构造（1）表盘2、测电阻原理三、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小电珠、二极管、定值电阻(大、中、小)三个．四、实验步骤1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查电表的指针是否停在表盘刻度左端的零位置，若不指零，则可用小螺丝刀进行机械调零。

3．将红、黑表笔分别插入“＋”“－”插孔．4．如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小电珠两端的电压．5．如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小电珠的电流．6．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差．7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极．8．探索黑箱内的电学元件．五、注意事项1．使用多用电表注意事项：(1)忌不调零就使用多用电表．(2)忌搞反直流电流方向，直流电要从正极测试笔插孔流入，从负极测试笔插孔流出．(3)忌不进行欧姆表调零就用多用电表测电阻值．(4)改换欧姆挡量程后，忌不重新调零．(5)测电阻时，要把该电阻与其它电路断开。

(6)多用电表不用时，应把选择开关置于交流电压最高档或“OFF”档．(7)忌只看读数不乘倍率．2．用多用电表测黑箱时，一定要先用电压挡判断其内部有无电源，确定无电源后才能使用欧姆挡测量．六、用多用电表判定黑箱内的电学元件七、多用电表的读数：如图（1）0—2.5V交流读最下刻度；（2）欧姆表读最上刻度乘以倍率；（3）其它电压电流均读中间刻度（如没有要读的量程，一般取要读量程的10倍或1/10的刻度盘）例题：多用电表表头的示意图如右。

在正确操作的情况下：⑴若选择开关的位置如灰箭头所示，则测量的物理量是______，测量结果为___________。

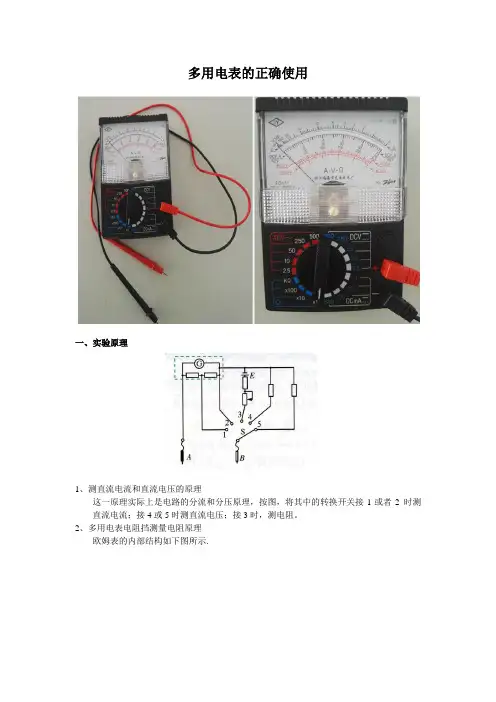

多用电表的正确使用一、实验原理1、测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按图，将其中的转换开关接1或者2 时测直流电流；接4或5时测直流电压；接3时，测电阻。

2、多用电表电阻挡测量电阻原理欧姆表的内部结构如下图所示.欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便. 调零时rR R E I g g ++= 测量时xg R r R R E I +++= 只要将对应R x 值的电流刻度I 改为阻值R x 即为欧姆表.由于I 与R 成非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均的，电阻的零刻度在电流满偏处.3.二极管的单向导电性二极管是用半导体材料制成的电子元件，它有两个引线，一根叫正极，另一根叫负极，当二极管的正极接高电势点、负极接低电势点，即加正向电压时，二极管电阻很小（与加反向电压比较），处于导通状态，相当于一个接通的开关;当给二极管加反向电压时，二极管的电阻无穷大，相当于一个断开的开关，这种特性叫二极管的单向导电性。

4.使用欧姆挡进行测电阻时的注意事项1.在原理上，利用欧姆档可测量0—∞的电阻阻值，由于其刻度线的非线性，且高阻值区的刻度较密，读数误差大；而接近零欧姆处虽然刻度较稀，读数误差小，但乘上相应的大倍率，误差同样会很大。

所以，测量时必须选择合适的挡位，使表头指针尽可能停在中心值附近。

2.对于不同的欧姆档，其内阻都是不同的，因此，每次换挡后，都要进行一次欧姆调零，若旋动“调零旋钮”，发现指针总调不到 “0”位，说明表内电池电压不足。

3.严禁在有电流流过的电阻上测电流，这不仅影响测量结果，还可能损坏电表。

4.防止其他电阻并入，且不能用手接触表笔。

5.使用欧姆挡的间歇中，不要让两表笔短路，以免损耗电池.表针长时间偏转，对电表的保养也不利。

6.使用完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。

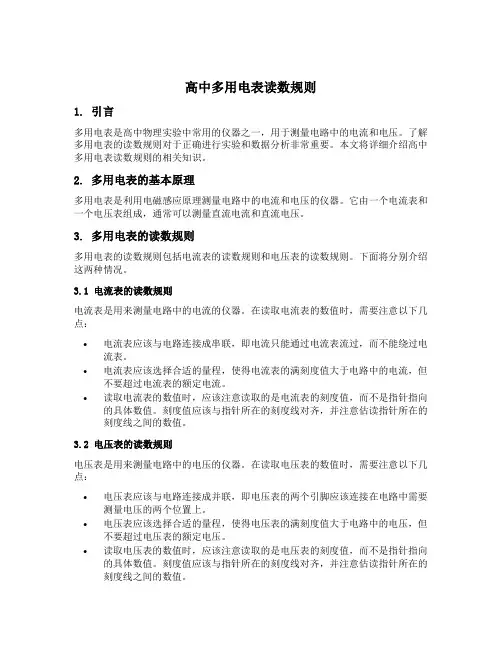

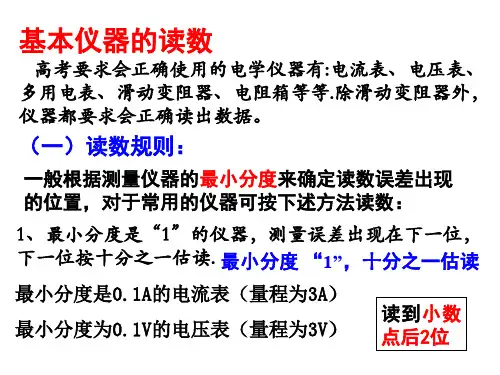

高中多用电表读数规则1. 引言多用电表是高中物理实验中常用的仪器之一，用于测量电路中的电流和电压。

了解多用电表的读数规则对于正确进行实验和数据分析非常重要。

本文将详细介绍高中多用电表读数规则的相关知识。

2. 多用电表的基本原理多用电表是利用电磁感应原理测量电路中的电流和电压的仪器。

它由一个电流表和一个电压表组成，通常可以测量直流电流和直流电压。

3. 多用电表的读数规则多用电表的读数规则包括电流表的读数规则和电压表的读数规则。

下面将分别介绍这两种情况。

3.1 电流表的读数规则电流表是用来测量电路中的电流的仪器。

在读取电流表的数值时，需要注意以下几点：•电流表应该与电路连接成串联，即电流只能通过电流表流过，而不能绕过电流表。

•电流表应该选择合适的量程，使得电流表的满刻度值大于电路中的电流，但不要超过电流表的额定电流。

•读取电流表的数值时，应该注意读取的是电流表的刻度值，而不是指针指向的具体数值。

刻度值应该与指针所在的刻度线对齐，并注意估读指针所在的刻度线之间的数值。

3.2 电压表的读数规则电压表是用来测量电路中的电压的仪器。

在读取电压表的数值时，需要注意以下几点：•电压表应该与电路连接成并联，即电压表的两个引脚应该连接在电路中需要测量电压的两个位置上。

•电压表应该选择合适的量程，使得电压表的满刻度值大于电路中的电压，但不要超过电压表的额定电压。

•读取电压表的数值时，应该注意读取的是电压表的刻度值，而不是指针指向的具体数值。

刻度值应该与指针所在的刻度线对齐，并注意估读指针所在的刻度线之间的数值。

4. 例题分析为了更好地理解多用电表的读数规则，下面将通过一些例题进行分析。

4.1 电流表的例题假设一个电流表的量程为0-2A，满刻度值为2A。

当在实验中测量电路中的电流时，电流表的指针指向了1.5A与1.6A之间的刻度线，请问电流表的读数是多少？根据电流表的读数规则，我们可以估计出电流表的读数应该在1.5A与1.6A之间。

《学生实验：练习使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和功能，认识表盘上的刻度和量程。

2、掌握多用电表测量电压、电流和电阻的方法和操作步骤。

3、学会正确读取多用电表的测量数据，并能对测量结果进行误差分析。

4、培养学生的动手操作能力、观察能力和数据分析能力，提高学生的科学素养。

二、学习重难点1、重点（1）多用电表测量电压、电流和电阻的原理和操作方法。

（2）正确读取多用电表的测量数据，掌握数据的处理和误差分析。

2、难点（1）理解多用电表测量电阻的原理，掌握欧姆调零的方法和操作要点。

（2）根据测量对象合理选择多用电表的量程和挡位，提高测量的准确性。

三、学习资源1、多用电表、电池、电阻箱、小灯泡、导线等实验器材。

2、多媒体课件、实验操作视频等教学资源。

四、学习过程1、知识回顾（1）复习电流表、电压表和欧姆表的测量原理和使用方法。

（2）回顾电阻定律、欧姆定律等相关知识。

2、新课导入展示多用电表的实物，介绍多用电表的功能和特点，激发学生的学习兴趣。

3、多用电表的结构和功能（1）观察多用电表的表盘，认识刻度线和量程，了解电压、电流和电阻测量挡位的分布。

（2）了解多用电表的选择开关、表笔插孔等结构的作用。

4、多用电表测量电压（1）将多用电表的选择开关拨到直流电压挡，根据待测电压的大小选择合适的量程。

（2）将红表笔接在高电势端，黑表笔接在低电势端，与待测电路并联。

（3）读取表盘上的电压示数，注意量程和最小分度值。

5、多用电表测量电流（1）将多用电表的选择开关拨到直流电流挡，根据待测电流的大小选择合适的量程。

（2）将红表笔接在电流流入端，黑表笔接在电流流出端，与待测电路串联。

（3）读取表盘上的电流示数，注意量程和最小分度值。

6、多用电表测量电阻（1）将多用电表的选择开关拨到电阻挡，根据待测电阻的估计值选择合适的量程。

（2）进行欧姆调零，将两表笔短接，调节欧姆调零旋钮，使指针指在电阻刻度的零刻度处。

《实验：练习使用多用电表》讲义一、实验目的1、了解多用电表的基本构造和工作原理。

2、掌握多用电表测量电压、电流和电阻的方法。

3、学会正确读取多用电表的测量数据。

二、实验原理多用电表是一种可以测量多种电学量的仪表，它由表头、测量电路和转换开关等部分组成。

表头通常是一个灵敏电流计，其满偏电流很小。

测量电路用于将待测电学量转换为表头能够测量的电流。

转换开关用于选择不同的测量功能和量程。

1、测量电压根据串联电阻分压的原理，在表头串联不同阻值的电阻，可以将表头改装成不同量程的电压表。

2、测量电流根据并联电阻分流的原理，在表头并联不同阻值的电阻，可以将表头改装成不同量程的电流表。

3、测量电阻多用电表测量电阻的原理是闭合电路欧姆定律。

当红黑表笔短接时，调节调零电阻，使表头指针满偏。

当测量电阻时，电路中有电流通过，表头指针偏转角度与通过表头的电流成正比，从而可以根据指针偏转角度读出电阻值。

三、实验器材多用电表、直流电源、电阻箱、定值电阻、导线若干。

四、实验步骤1、观察多用电表的表盘和转换开关，了解各量程和功能。

2、机械调零：使用前，先检查表针是否停在左端零刻度处。

若不在，用螺丝刀调节表盘下方的机械调零旋钮，使指针指在零刻度处。

3、选择测量功能和量程：根据待测电学量的大小和估计值，选择合适的测量功能（电压、电流或电阻）和量程。

在不知道待测电学量的大致范围时，应先选择较大的量程进行试测，然后根据测量结果选择合适的量程。

4、测量电压（1）将多用电表的转换开关拨到直流电压挡，选择合适的量程。

（2）将红表笔接在电源的正极，黑表笔接在电源的负极，注意表笔要与电源正负极接触良好。

（3）读取表盘上的电压示数，并记录下来。

5、测量电流（1）将多用电表的转换开关拨到直流电流挡，选择合适的量程。

（2）将电路断开，将红表笔接在电流流入的一端，黑表笔接在电流流出的一端，注意表笔要与电路串联连接。

（3）闭合电路，读取表盘上的电流示数，并记录下来。

电学实验专题（三）多用电表的使用与读数
1．多用电表的读数
电流表、电压表的刻度是均匀的，读数时应注意量程；欧姆表的刻度是不均匀的，读数时应注意乘倍率。

2．多用电表使用的几个注意事项
(1)电流的流向：由于使用多用电表时不管测量什么，电流都要从电表的“＋”插孔(红表笔)流入，从“－”插孔(黑表笔)流出，所以使用欧姆挡时，多用电表内部电池的正极接的是黑表笔，负极接的是红表笔。

(2)要区分“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置，断电的时候用表盘下边中间的指针定位螺丝调整；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，打开电源表笔短接用欧姆调零旋钮调整。

(3)测电阻时每变换一次挡位，都要重新进行欧姆调零。

(4)选倍率：测量前应根据估计阻值选用适当的挡位。

由于欧姆挡的刻度不均匀，使用欧姆挡测电阻时，指针偏转过大或过小都有较大误差，通常只使用表盘中间的一段刻度范围。

(5)测电阻时要将电阻与其他元件断开。

测电阻时不要用手接触多用电表的表笔。

(6)多用电表使用完毕应将选择开关旋至“OFF”挡或交流电压最高挡。
