《供配电技术》试卷1

《供配电技术》复习题1、选择题1.小接地电流系统所用电气设备的相对地绝缘水平应按( B )考虑。

A、相电压B、线电压C、过电压2.发生三相短路时，最大短路电流产生的条件是（ C )。

A、线路空载且电压过最大值瞬间B、线路满载且电压过最大值瞬间C、线路空载且电压过零值瞬间D、线路满载且电压过零值瞬间3.低压电网常采用380／220V三相四线制系统供电，主要考虑（C ）需要.A、接零保护B、照明和动力共用一个系统C、降低设备绝缘水平4.电力系统发生短路时，电路发生的变化是（ A ）。

A、电流增大而电压下降B、电压升高而电流减少C、阻抗增大而电压降低5.当有电流在接地点流入大地时，电流在接地点周围土壤中产生电压降，人在接地点周围，两脚之间出现的电压称为（ B ）。

A、接触电压B、跨步电压C、临界电压D、故障电压6.隔离开关最主要的作用是（ C )。

A、进行倒闸操作B、切断电气设备C、使检修设备和带电设备隔离7.变电所防护直击雷的措施是（C )。

防护电雷波的措施是(B）A 装设架空地线B 每线装阀型避雷器C 装设独立避雷针8.供电系统中,最常见的短路类型是（ C ）。

A、三相短路B、两相短路C、单相接地短路D、两相接地短路9.中断供电将造成人身伤亡者,其负荷类别为（ A )。

A、一级负荷B、二级负荷C、三级负荷10.企业进行负荷计算时，最常用的方法是（ B ）.A、二项系数法B、需用系数法C、查表法D、利用系数法11.在配电设计中，通常采用（B ）的最大平均负荷作为按发热条件选择电器或导体的依据。

A、20minB、30minC、60minD、90min12.尖峰电流指单台或多台用电设备持续时间为（A ）左右的最大负荷电流。

A、1～2sB、5~6sC、15～20sD、30～40s13.不是电气主接线的基本要求（ D ）。

A、可靠性B、灵活性C、经济性D、紧凑性14.中断供电将造成人身伤亡，政治、经济上造成重大损失,重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（ A ）。

复习题简答题：1、电力负荷分级的依据是什么？各级电力负荷对供电有何要求？答：电力负荷根据对供电可靠性的要求及中断供电在政治、经济上造成的损失或影响的程度进行分级，并针对不同的负荷等级确定其对供电电源的要求。

一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不至同时受到损坏。

容量在200kW以上或有高压用电设备时，应采用两个高压电源或自备柴油发电机供电。

特别重要的负荷还必须增设应急电源；二级负荷的供电系统应做到当电力变压器或线路发生常见故障时，不至中断供电或中断供电能及时恢复，宜由两个回路供电；三级负荷对供电无特殊要求，采用单回路供电。

2、什么是负荷持续率？简述用电设备工作制的种类及各有哪些特征。

答：负荷持续率为一个周期内工作时间与工作周期的百分比，用来表征断续周期工作制的设备的工作特性。

用电设备的工作制：长期连续工作制，这类设备长期连续运行，负荷比较稳定，在工作时间内，电器载流导体能达到稳定的温升；短时工作制，这类设备的工作时间比较短，而停歇时间相对较长，在工作时间内，电器载流导体不会达到稳定的温升，断电后却能完全冷却；断续周期工作制，这类设备周期性地工作—停歇—工作，如此反复运行，可用负荷持续率来表征其工作特性。

3、常见的照明方式和照明种类有哪些？答：照明方式是指照明灯具按其布局方式或使用功能而构成的基本形式。

可分为一般照明、分区一般照明、局部照明和混合照明四种。

通常按照明功能将照明种类分为正常照明、应急照明、值班照明、警卫照明、障碍标志照明、装饰照明和景观照明七种。

4、电力系统中功率因数过低会造成哪些后果？怎样提高功率因数？答：电力系统中的输、配电线路及变压器和大部分的电能用户具有电感性质，从电源吸收无功功率，从而造成功率因数过低，会造成电能损耗和电压损耗，使变压器等设备使用效率相应降低。

补偿措施包括提高自然功率因数，包括正确选择变压器容量和台数、减少供电线路感抗和尽量采用同步电动机等；采用电力电容器进行补偿，可采用在变电所低压侧集中补偿的方式或对无功负荷较大的设备进行就地补偿。

工厂供配电技术考试试卷
一、选择题
1.下列哪种设备可以实现电气设备的主动保护？ A. 熔断器
B. 开关
C. 断路器
D. 隔离开关
2.工业场所对电气设备进行维护修理时，应遵守哪些安全规范？ A. 空载操作 B. 带电作业 C. 单人操作 D. 随意接线
3.在工厂供配电系统中，哪种元件用于转换电能以满足不同设备的电源要求？ A. 励磁设备 B. 变压器 C. 隔离开关 D. 故障指示灯
4.单相电路中，如何计算电压、电流和功率之间的关系？ A. U=IR B. P=UI C. P=U/R D. I=U/R
5.何种方法可用于确保电气设备的接地良好？ A. 接地线路接头清洁 B. 使用绝缘工具 C. 尽量避免接地 D. 跨开关操作
二、简答题
1.请简要介绍一下电力负载管理在工厂供配电系统中的重要性。

2.解释电动机起动时的电流冲击现象以及如何减少电流冲击。

三、计算题
1.一台电动机额定功率为10kW，额定电压为380V，如果电动
机的功率因数为0.8，求电动机的额定电流。

2.某工厂用于生产的设备总功率为50kW，电压为220V，计算
设备的总电流值。

以上为工厂供配电技术考试试卷内容，考生请认真答题，祝好运！。

供配电技术试卷一、单项选择题：2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。

A.1sB.5sC.15sD.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______ 时的有功功率。

A.15％B.25％C.50％D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。

A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。

A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空 1 分，共20 分）：1、工厂供电的基本要求是_______，_______，_______，_______。

2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。

3、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ 。

4、各种高低压开关属_______次设备。

5、跌落式熔断器属于_______熔断器。

6、防雷装臵所有接闪器都必须经过_______与________相连。

7、继电保护装臵的基本要求是：______、_______ 、________ 、可靠性。

8、_______断路器适用于频繁操作、安全要求较高的场所。

9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。

10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。

三、名词解释（每题 6 分，共30 分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打〓）（每题 1 分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。

（）2、有一台设备，在其以9 分钟一个周期的工作中，电动机只工作短短的30 秒，它是短时工作制。

供配电技术考试试题供配电技术考试试题供配电技术是电力系统中一个重要的领域，它涉及到电力的输送、分配和利用等方面。

对于从事供配电工作的人员来说，掌握相关知识和技能是至关重要的。

为了评估他们的能力，供配电技术考试应运而生。

一、试题类型供配电技术考试试题通常分为选择题和解答题两种类型。

选择题主要考察考生对基础知识的掌握程度，解答题则要求考生运用所学知识解决实际问题。

二、基础知识考查1. 电力系统的组成部分有哪些？考生需要了解电力系统由发电厂、变电站、配电网和用户组成。

发电厂负责电能的生产，变电站将高压电能转换为适合输送的中压电能，配电网将中压电能分配到各个用户。

2. 什么是电力负荷？电力负荷是指电力系统中各个用户对电能的需求量。

考生需要了解负荷的特点和分类，例如峰谷差、平衡负荷和非平衡负荷等。

3. 什么是短路？短路是指电路中两个或多个电源之间的直接连接，导致电流异常增大的现象。

考生需要了解短路的原因、分类和对电力系统的影响。

4. 什么是电力故障？电力故障是指电力系统中发生的各种异常情况，如电压异常、电流异常、设备故障等。

考生需要了解常见的电力故障类型和处理方法。

三、实际问题解决1. 如何确定变电站的容量？考生需要考虑变电站所服务的用户负荷需求，以及未来的扩容计划。

通过对负荷预测和系统分析，可以确定变电站的容量。

2. 如何解决电力系统中的电压不稳定问题？考生可以从调整发电厂的出力、增加变电站的容量、优化配电网的设计等方面提出解决方案。

3. 如何提高电力系统的可靠性？考生可以从增加备用电源、改进设备维护和检修、提高自动化程度等方面提出提高电力系统可靠性的措施。

四、实践操作技能考查供配电技术考试还会涉及到实践操作技能的考查，例如对电力设备的安装、调试和维护等方面的要求。

总结供配电技术考试试题旨在评估考生对供配电技术的理解和应用能力。

通过考试，可以检验考生的专业知识和技能水平，为从事供配电工作的人员提供一个能力证明的机会。

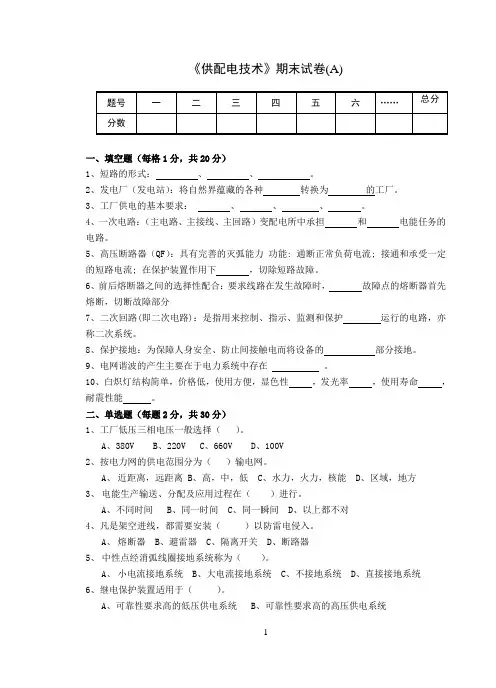

《供配电技术》期末试卷(A)一、填空题（每格1分，共20分）1、短路的形式：、、。

2、发电厂（发电站）：将自然界蕴藏的各种转换为的工厂。

3、工厂供电的基本要求：、、、。

4、一次电路：（主电路、主接线、主回路）变配电所中承担和电能任务的电路。

5、高压断路器（QF）：具有完善的灭弧能力功能: 通断正常负荷电流; 接通和承受一定的短路电流; 在保护装置作用下，切除短路故障。

6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分7、二次回路(即二次电路)：是指用来控制、指示、监测和保护运行的电路，亦称二次系统。

8、保护接地：为保障人身安全、防止间接触电而将设备的部分接地。

9、电网谐波的产生主要在于电力系统中存在。

10、白炽灯结构简单，价格低，使用方便，显色性，发光率，使用寿命，耐震性能。

二、单选题（每题2分，共30分）1、工厂低压三相电压一般选择（）。

A、380VB、220VC、660VD、100V2、按电力网的供电范围分为（）输电网。

A、近距离，远距离B、高，中，低C、水力，火力，核能D、区域，地方3、电能生产输送、分配及应用过程在（）进行。

A、不同时间B、同一时间C、同一瞬间D、以上都不对4、凡是架空进线，都需要安装（）以防雷电侵入。

A、熔断器B、避雷器C、隔离开关D、断路器5、中性点经消弧线圈接地系统称为（）。

A、小电流接地系统B、大电流接地系统C、不接地系统D、直接接地系统6、继电保护装置适用于（）。

A、可靠性要求高的低压供电系统B、可靠性要求高的高压供电系统- 1 -C、可靠性要求不高的低压供电系统D、可靠性要求不高的高压供电系统7、变压器二次额定电压是（）。

A 二次额定负载下的电压B 一次有额定电流时的电压C 一次有额定电压，二次有额定负载的电压D 一次有额定电压，二次空载时的电压8、短路保护的操作电源可取自（）。

A、电压互感器B、电流互感器C、空气开关D、电容器9、过电流保护装置为了保证装置具有足够的反应故障能力，其最小灵敏度要求KSmin≥（）。

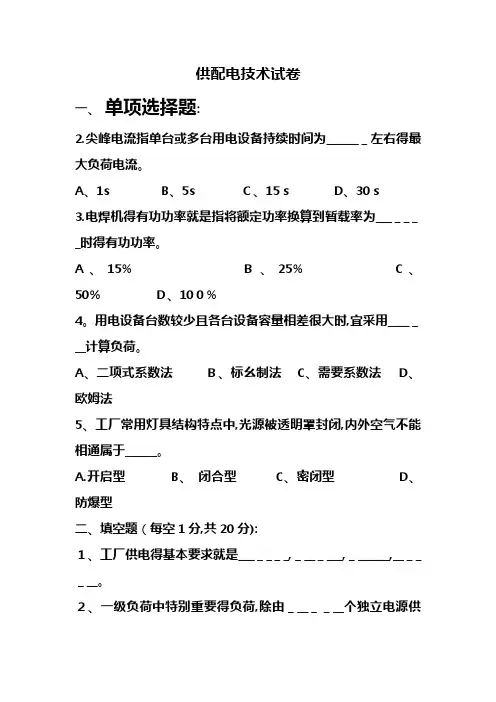

供配电技术试卷一、单项选择题：2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。

A.1sB.5sC.15sD.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。

A.15％B.25％C.50％D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。

A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，外空气不能相通属于______。

A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要_______，_______，_______，_______。

2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。

3、电能质量的基本指标是_______和_______，我用的工业频率是_______ HZ。

4、各种高低压开关属_______次设备。

5、跌落式熔断器属于_______熔断器。

6、防雷装置所有接闪器都必须经过_______与________相连。

7、继电保护装置的基本要：______、_______ 、________ 、可靠性。

8、_______断路器适用于频繁操作、安全要求较高的场所。

9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。

10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。

三、名词解释（每题6分，共30分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。

（）2、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。

一、填空题1、电力生产的特点是_______、_________、________、________。

2、我国电力系统的中性点的三种运行方式是_______、_________、________。

3、所谓母线，就是用来汇集和分配电能的导体，它又称为_______。

4、用一台开关分隔开的单母线结线称为________。

5、低压配电系统中的保护接地有_______、_________、________三种系统。

6、电能质量是指_______、________的质量。

7、在电力系统中为了提高功率因数，减小系统的电压降，一般采取________或________。

8、电力变压器按调压方式分可分为________和________两大类，用户变电所大多采用________变压器。

9、高压隔离开关的功能是用来_____________的，以保证其它的设备和线路的安全检修。

10、低压刀开关按操作方式分有________和________。

11、低压断路器又称为________。

12、电力负荷的分级为_______、_________、________三种。

13、工厂用电设备按工作制可分为_______、_________、________三种。

14、在三相系统中，可能的短路形式有_______、_________、________、________四种。

15、高压配电线路的结线有_______、_________、________三种。

16、对继电器的基本要求是_______、_________、________、________四种。

17、雷电过电压的两种基本形式是________和________。

18、电光源按其发光的原应分有________和________两大类。

19、安全电流主要分_______、_________、________、________四种。

20、物体的光照性能是有_______、_________、________决定的二、选择题1、在纯电感线路中，电压的相位_______电流的相位90。

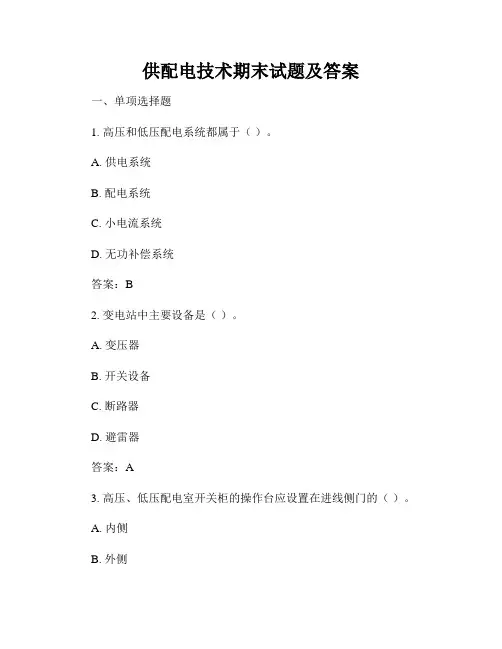

供配电技术期末试题及答案一、单项选择题1. 高压和低压配电系统都属于（）。

A. 供电系统B. 配电系统C. 小电流系统D. 无功补偿系统答案：B2. 变电站中主要设备是（）。

A. 变压器B. 开关设备C. 断路器D. 避雷器答案：A3. 高压、低压配电室开关柜的操作台应设置在进线侧门的（）。

A. 内侧B. 外侧C. 上方D. 下方答案：B4. 低压配电线路的额定电压为（）。

A. 110VB. 220VC. 380VD. 500V答案：C5. 供电可靠性的指标主要有（）。

A. 平均故障间隔时间B. 平均修复时间C. 年供电服务时间D. 所有选项都是答案：D二、填空题1. 高压配电线路的电压等级通常为_______V。

答案：10000V2. 低压保护装置一般包括过载保护器、短路保护器以及________保护器。

答案：漏电3. 高压配电线路应采用_______绝缘材料。

答案：悬浮4. 配电系统中，线路的断开和合闸操作由_______完成。

答案：操作员5. 高压配电线路中，为了保证安全，通常会设置_______来保护设备和人员。

答案：避雷器三、简答题1. 请简要介绍高压配电线路中的电缆线路布置方法。

答案：高压配电线路中的电缆线路布置方法主要有明埋、直埋和管埋。

明埋是将电缆安装在地下，并通过埋在机械保护层中的电缆沟或电缆槽进行保护。

直埋是将电缆直接埋入地下，不设置电缆沟或槽。

管埋是将电缆放入保护管中，然后埋入地下，起到保护电缆的作用。

2. 请阐述低压配电系统中的接地方式。

答案：低压配电系统中的接地方式主要有人工接地和自然接地。

人工接地是通过设置接地设备将系统的中性点接地，以形成电气系统的接地保护。

自然接地则是通过接地体自然与大地形成接地。

3. 请简述高压变电站的主要设备。

答案：高压变电站的主要设备包括变压器、开关设备、断路器以及避雷器。

其中，变压器用于将输电线路的高电压转变为用户需要的低电压。

开关设备用于控制和保护配电系统的正常运行。

供配电技术试题及答案3篇供配电技术试题及答案1一、填空题(每题2 分，共20 分)1、配电所的任务是( 接收)和( 分配)电能。

2、电压偏差是指电气设备的( 端电压)和( 额定电压)之差。

3、用电设备的额定电压要与( 同级电网)的.额定电压相同。

4、短路全电流为( 周期分量)和( 非周期分量)之和。

5、熔断器主要是对电路和设备进行( )保护。

6、我国供电系统规定的工频是( )HZ。

7、线路主要由( )，横担，绝缘子，( )构成。

8、工厂电力线路的接线方式有( )、( )和环形接线。

9、工厂供电系统的过电流保护装置有( )、( )和继电保护。

10、继电器按用途分为( )和( )两类。

二、判断题(每题2 分，共20 分)1、一般中型工厂电源进线电压是6-10KV。

( )2、频率和电压是衡量电能质量的两个参数。

( )3、高压负荷开关有灭弧装置，可以断开短路电流。

( )4、电力系统发生短路故障会产生电动力效应和热效应。

( )5、工厂提高功率因数的方法是并联电容。

( )6、断路器可进行短路保护和过流保护。

( )7、配电所主要设备是变压器。

( )8、负荷开关能带负荷通断电路。

( )9、工厂的低压配电电压一般采用220/380V。

( )10、电压互感器工作时二次侧不得短路。

( )三、简答题(每题10 分，共50 分)1、工厂供电对工业有什么重要作用?对工厂供电工作有什么要求?2、什么叫短路?短路的原因有哪些?他对电力系统有哪些危害?3、工厂的用电设备按工作制可分哪几类?每一类的工作特点如何?并各列举一种设备。

4、电力负荷的含义是什么?电力负荷按重要性分哪几级?各级电力负荷对供电电源有什么要求?5、为保证供电系统安全、可靠、优质、经济运行，选择导线和电缆截面要满足什么条件?四、计算题(每题10 分，共10 分)已知某机修车间的金属切削机床组,拥有电压为380V的三相电动机7、5 KW3台,4 KW8台,3 KW17台,1、5 KW10台、试用需要系数法确定此线路上的有功计算负荷、无功计算负荷、视在计算负荷、计算电流。

《供配电技术》试卷答案一、填空题（每空１分，共25分）1、单母线分段制2、汇流排3、同时性、集中性、快速性和先行性4、中性点直接接地、中性点不接地、中性点经阻抗线圈接地5、IT 、TN 、TT6、电压、频率、波形7、并联电容器、同步补偿机8、无载调压、有载调压、无载调压9、隔离高压电源10、单极、双极11、低压自动开关12、一级、二级、三级13、长期连续工作制、短时工作制、断续周期工作制14、单相短路、两相短路、三相短路和两相接地短路15、放射式、树干式、环形16、选择性、可断性、速动性、灵敏度17、直接雷击、间接雷击18、热辐射光源、气体放电光源19、配电时间、电流性质、电流路径、体质与健康状况20、反射比、吸收比、透射比二、选择题（每题2分共20分）1、A2、D3、C4、A5、 A6、B7、B8、C9、B10、A11、D 12、A 13、B 14、A 15、D16、C 17、A 18、C 19、A 20、C三、判断题（每空一分，共10分）１、✕２、✓３、✕４、✓５、✓６、✕７、✓８、✕９、✓１０、✕四、简答题1、简述电力变压器的并列运行条件。

（1）、所有并列变压器的额定二次电压与二次电压必须相等（2）、所有并列变压器的阻抗电压必须相等（3）、所有并列变压器的联接组别必须相同（4）、变压器的容量应尽量相同或相近2、简述电流互感器的注意事项。

（1）、电流互感器在工作时二次侧不得开路（2）、电流互感器在工作时二次侧必须有一端接地（3）、电流互感器连接时必须注意端子极性3、高压开关柜的五防是什么？（1）、防止误跳、误合短路器（2）、防止带负荷拉合隔离开关（3）、防止带电接地线（4）、防止接地线误合隔离开关（5）、防止人员误入带电间隔五、计算题1、试确定如图所示供电系统中发电机和所有电力变压器的额定电压。

2、某500KV A 的户外电力变压器，在夏季，平均日最大负荷为360KV A ，日负荷率为0.8，日最大负荷持续时间为6小时，当地年平均气温为100C 。

第1章电力系统概论检测题解析一、填空题：1.电力系统是由发电厂、变电站、输电线路和电力用户组成的一个整体。

2.工厂供配电系统是由总降压变电所、高压配电所、车间变电所、高压设备和高压配电线路组成。

3. 总降压变电所是用户电能供应的枢纽。

它将35—220kV的外部供电电源电压降为6-10 kV高压配电电压，供给高压配电所、车间变电所或建筑物变电所和高压用电设备。

4.电力系统的电能质量是指电压、频率和波形的质量。

5. 电力线路将发电厂、变电站和电能用户连接起来，完成输送电能和分配电能的任务。

6.电能属于二次能源，煤、石油、天然气、水能、风能和太阳能属于一次能源。

7发电机的额定电压为线路额定电压的105%；升压变压器的一次侧额定电压与发电机的额定电压相同；降压变压器的一次侧额定电压应与线路的额定电压相同；在线路较短、或10kV及以下线路，变压器的二次侧额定电压较线路的电压高 5 ；当线路较长或35kV及以上高压线路时，变压器的二次侧额定电压应比相连线路的额定电压高10 %。

8.电力系统的运行状态可分为暂态和稳态两种；其中稳态的运行参数与时间无关，暂态的运行参数与时间有关。

9.中性点的运行方式分有中性点不接地的电力系统、中性点直接接地的电力系统和中性点经消弧线圈接地的电力系统3种。

其中中性点直接接地的电力系统称为大接地系统。

10.电压在某一段时间内急剧变化而偏离额定值的现象，称为电压波动；周期性电压急剧变化引起电源光通量急剧波动而造成人的视觉感官不舒适的现象，称为闪变。

二、判断正误题：1.中性点不接地系统属于大接地系统，适用于110kV的系统。

（F）2.发电厂是电源，变电所是负荷中心，它们相距较远，因此频率不同。

（F）3.中性点不接地系统发生单相短路时，允许带故障继续运行2小时。

（T）4.总降压变电所可将6~10kV高压配电降为220/380V的低压配电。

（F）5.变压器二次侧的额定电压均应比相连线路的额定电压高5%。

浙江大学***学年**学期《 供配电技术 》课程试卷考试时间：考试时间：_20**_20**_20**年年 月月_ _ 日日,所需时间：所需时间：120120分钟考生姓名：考生姓名： _____ _____ _____学号：学号：学号： 专业：专业：专业： ___ ___ ___主考教师：主考教师：主考教师： 题序题序 一 二 三 四 五 六 七 总 分 得分得分 评卷人评卷人一．填空题（每空格2分共14分）分）图1所示为某供电系统接线图，线路L2的额定电压为35KV 、L3的额定电压为380/220V ，试确定变压器T 1 一、二次绕组的额定电压、变压器T 2 二次绕组的额定电压、变压器T 3一、二次绕组的额定电压及线路L1的额定电压（直接填在括号中）。

GL 210K V T 2T 1L 1110KV (11KV)(110)(121KV)(6.3KV)6.3KV T 3(10KV)(400)(230V)380/220VL 3二.单选题（每小题2分共10分）分）1.工业企业380V 供配电系统中,可起短路保护和过负荷保护作用的电气设备为: 1 ) 隔离开关隔离开关 2 ) 电流互感器电流互感器 3 )导线阻抗导线阻抗导线阻抗 √4 ) 熔断器和断路器熔断器和断路器2.某企业有一回配电线路,其计算电流为78安培,试选出相应的电流互感器变比K T A ： 1 ) 75/5 √2 ) 100/5 3 ) 59/5 4) 全都可以全都可以3.供电线路中暂时不接仪表的电流互感器副边,应作如下技术处理: 1 )开路开路开路 2 )接上接上1K Ω电阻电阻 3 )用导线短接用导线短接用导线短接 √4 )选适当截面的导线短接选适当截面的导线短接,并一端接地并一端接地4.企业厂区配电结构通常由负荷类级决定,Ⅲ类负荷级别较低,为节省初投资,通常采用: 1) 放射式接线放射式接线 2 ) 环式接线环式接线 √3）树杆式接线）树杆式接线 ４）放射式和环式接线４）放射式和环式接线5.一般企业厂区配电网额定电压有10KV 和６KV 两种等级，没有高压设备，则选用：两种等级，没有高压设备，则选用： １）６KV 和１０KV 两种两种 √２）１０KV ３）６KV ４）其它电压等级４）其它电压等级三．多选题（每小题中有4个选项选对一小项增2分，4个全选不给分）个全选不给分）１.在10KV 供配电系统中，目前用得较多的断路器是：供配电系统中，目前用得较多的断路器是： １）少油断路器１）少油断路器 √２）真空断路器√２）真空断路器 ３）多油断路器３）多油断路器 √４）六氟化硫断路器√４）六氟化硫断路器 2．供配电系统同级电压线路导线截面Ｓ的大小主要由以下因素决定：．供配电系统同级电压线路导线截面Ｓ的大小主要由以下因素决定： 1) 电力负荷大小电力负荷大小 √２）导线机械强度√２）导线机械强度 √３）线路电压损耗√３）线路电压损耗 √４）计算负荷大小√４）计算负荷大小 ３．建筑物和构筑物常用的防雷设备有：３．建筑物和构筑物常用的防雷设备有： √１）避雷针√１）避雷针 √２）避雷带√２）避雷带 ３）阀型避雷器３）阀型避雷器 ４）压敏电阻４）压敏电阻４.变压器是供配电系统中的重要设备，为此需要根据变压器容量大小及其重要程度装设各种专用的保护，现有6300KV 6300KVA/35/10.5KV A/35/10.5KV 变压器一台，哪几种保护是必需的：变压器一台，哪几种保护是必需的：图1 √１) 定时限过电流定时限过电流 √２）过电流速断√２）过电流速断 ３）纵联差动３）纵联差动 √４）气体、温度监控√４）气体、温度监控 5.需用系数通常是个小于1的参数，这是源于以下原因：的参数，这是源于以下原因： １) 温度温度 √２）设备同时运行系数√２）设备同时运行系数 √３）电机平均加权负荷系数√３）电机平均加权负荷系数 √４）设备效率√４）设备效率 四.判定对错每题3分共15分: 1. 电压互感器原副边都应设置适当的保护装置防止短路。

供配电技术选择题测试题：第一章1、平均额定电压的应用场合为 A.受供电设备 B.线路 C.变压器 D.以上全部2、电能的质量标准是A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为A.±10%B.±7%C.±5%＋7%，－10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为（）系统。

A.TN-CB.TN-SC.TN-C-SD.TT6、中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍p77、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以（）为界线来划分高压和低压。

A.1000V B.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过（）的工厂，可视为小型工厂。

A.500kV AB.100kV AC.5000kVD.1000kV第二章测试题：1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P1占的时间为10h，冬日负荷曲线上P1占的时间为2h，则年负荷曲线上P1占的时间为南方T1=200t1+165t2 北方T1=165t1+200t2A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,Tmax为4000h则年平均负荷为A.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量SN=42KV A 暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊变压器供电的支线负荷PC为Pe=sqrt(εN/ε100%)P N= sqrt(εN)S N cosφ=A.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为：有功电度6000万度，无功电度7480万度，则该厂的平均功率因数为2-51 cos φav=1/sqrt(1+(Q/P)2)A.0.78B.0.626C.0.56D.0.446、某厂全年用电量为800×104kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为P36[2-8]A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、满负荷的负荷指的是。

供配电技术试题一、选择题1. 当供电电压稳定正常时，电流大小根据下列哪个因素变化？A. 电阻值B. 电源电压C. 电源电流D. 线路长度2. 以下关于供电系统的说法，正确的是？A. 低压系统适用于家庭用电B. 中压系统适用于工业生产C. 高压系统适用于小型商业机构D. 所有系统都可以用于任何场合3. 供电系统中，接地的作用是什么？A. 提供电力稳定性B. 防止电击事故C. 提高电流传输效率D. 减少电阻损耗4. 在配电箱中，下列哪个设备用于过载保护？A. 熔断器B. 开关C. 插座D. 电表5. 下列关于三相电的说法，错误的是？A. 三相电比单相电更稳定B. 三相电比单相电传输效率更高C. 三相电需要特殊的插座进行接线D. 三相电可以用于大型机器设备二、填空题6. DSLAM是指 _______________。

7. 配电箱的主要功能是 _______________。

8. 防雷接地的作用是 _______________。

9. 高压电缆通常采用 _______________ 来保护。

10. 避雷针主要用于保护建筑物不受到 _______________ 的影响。

三、简答题11. 请简要解释供电系统中的“三相电”是什么意思，以及其优势和应用领域。

12. 阐述配电系统中熔断器的作用和工作原理。

13. 解释供电系统中的“接地”是什么意思，以及为什么需要进行接地？四、计算题14. 一家工厂的用电负荷为1000kW，工作时间为8小时，电费单价为0.8元/kWh。

计算该工厂每天的电费支出。

15. 某住宅小区配电箱的额定电流为100A，其中已连接10户居民用电。

每户居民平均用电功率为2kW。

计算该配电箱的最大负荷率。

以上为供配电技术试题，希望您能认真作答。
